BRUKSANVISNING CS 330 MCCULLOCH

1. Klinge (ikke til alle markeder)

21. Transportbeskyttelse (ikke for alle markeder)

1. Tryk på gasreguleringslåsen (A) og sørg for, at

1. Fjern luftfilteret.

Innledning Produktbeskrivelse Produktet er en ryddesag med en forbrenningsmotor. Det pågår et kontinuerlig arbeid for å øke sikkerheten og effektiviteten din under bruk. Kontakt serviceforhandleren din for mer informasjon. Bruksområder Bruk produktet sammen med en sagklinge, en gressklinge eller et trimmerhode for å klippe ulike typer vegetasjon. Ikke bruk produktet til andre oppgaver enn gresstrimming, gressrydding og skogsrydding. Bruk en sagklinge for å klippe fiberaktige vedtyper. Bruk en gressklinge eller et trimmerhode for å klippe gress. Merk: Bruken kan være regulert av nasjonal eller lokal lovgivning. Samsvar med oppgitt lovgivning. Bruk kun produktet sammen med tilbehør som er godkjent av produsenten. Se Tekniske data på side 126

4. Beskyttelse for skjæreutstyr

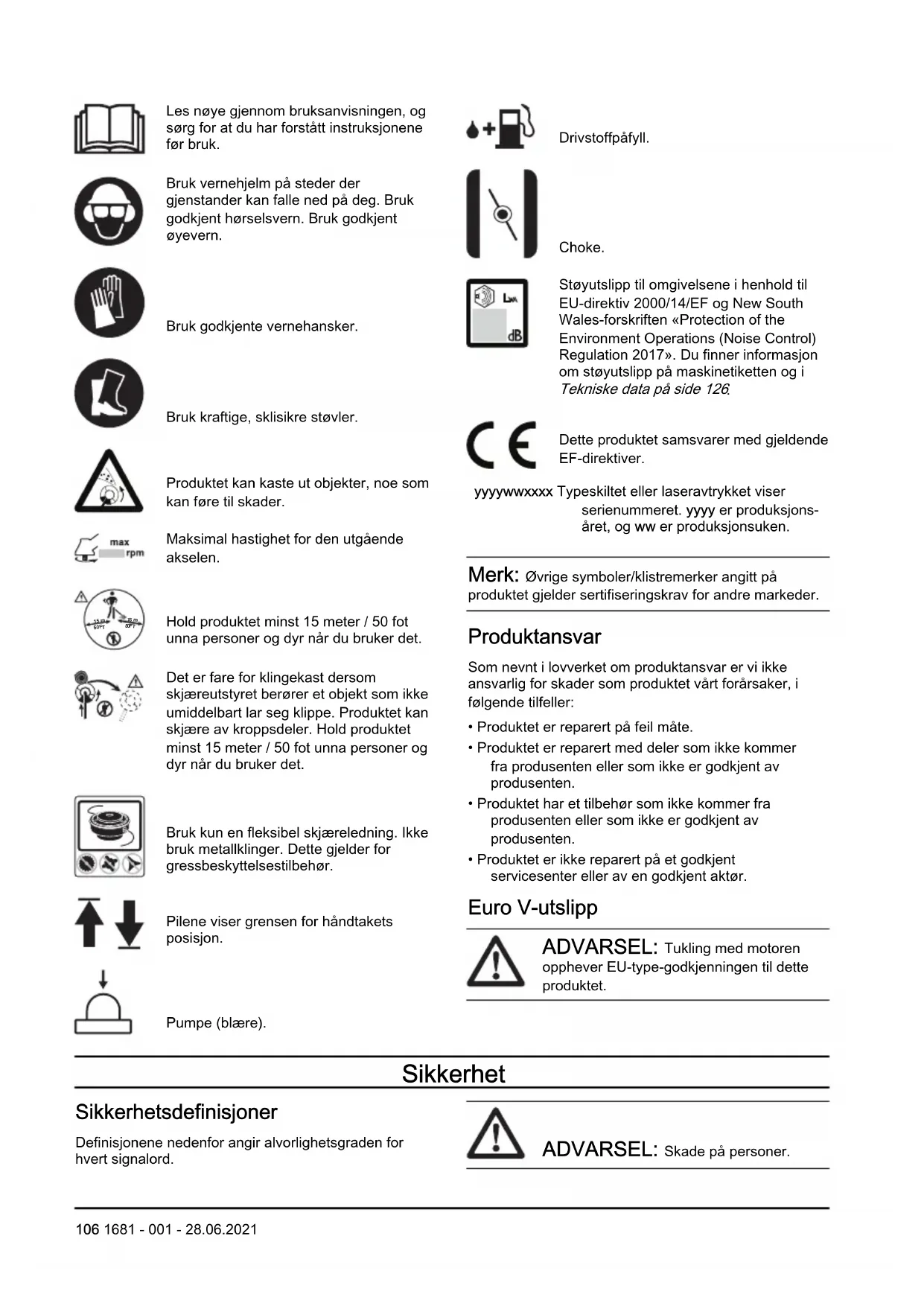

Symboler på produktet ADVARSEL! Dette produktet er farlig. Brukeren eller personer i nærheten kan rammes av personskade eller død dersom produktet ikke brukes forsiktig og korrekt. Les og følg alle sikkerhetsinstruksjonene i brukerhåndboken for å forhindre personskade på brukeren eller personer i nærheten. 1681 - 001 - 28.06.2021 105Les nøye gjennom bruksanvisningen, og sørg for at du har forstått instruksjonene før bruk. Bruk vernehjelm på steder der gjenstander kan falle ned på deg. Bruk godkjent hørselsvern. Bruk godkjent øyevern. Bruk godkjente vernehansker. Bruk kraftige, sklisikre støvler. Produktet kan kaste ut objekter, noe som kan føre til skader. Maksimal hastighet for den utgående akselen.

15 m Hold produktet minst 15 meter / 50 fot unna personer og dyr når du bruker det. Det er fare for klingekast dersom skjæreutstyret berører et objekt som ikke umiddelbart lar seg klippe. Produktet kan skjære av kroppsdeler. Hold produktet minst 15 meter / 50 fot unna personer og dyr når du bruker det. Bruk kun en fleksibel skjæreledning. Ikke bruk metallklinger. Dette gjelder for gressbeskyttelsestilbehør. Pilene viser grensen for håndtakets posisjon. Pumpe (blære). Drivstoffpåfyll. Choke. Støyutslipp til omgivelsene i henhold til EU-direktiv 2000/14/EF og New South Wales-forskriften «Protection of the Environment Operations (Noise Control) Regulation 2017». Du finner informasjon om støyutslipp på maskinetiketten og i Tekniske data på side 126

Dette produktet samsvarer med gjeldende EF-direktiver. yyyywwxxxx Typeskiltet eller laseravtrykket viser serienummeret. yyyy er produksjons- året, og ww er produksjonsuken. Merk: Øvrige symboler/klistremerker angitt på produktet gjelder sertifiseringskrav for andre markeder. Produktansvar Som nevnt i lovverket om produktansvar er vi ikke ansvarlig for skader som produktet vårt forårsaker, i følgende tilfeller:

• Produktet er reparert på feil måte.

• Produktet er reparert med deler som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet har et tilbehør som ikke kommer fra produsenten eller som ikke er godkjent av produsenten.

• Produktet er ikke reparert på et godkjent servicesenter eller av en godkjent aktør. Euro V-utslipp ADVARSEL: Tukling med motoren opphever EU-type-godkjenningen til dette produktet. Sikkerhet Sikkerhetsdefinisjoner Definisjonene nedenfor angir alvorlighetsgraden for hvert signalord. ADVARSEL: Skade på personer. 106 1681 - 001 - 28.06.2021OBS: Skade på produktet. Merk: Denne informasjonen gjør produktet lettere å bruke. Generelle sikkerhetsinstruksjoner ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Dette produktet danner et elektromagnetisk felt når det er i bruk. Dette feltet kan under visse forhold forstyrre aktive eller passive medisinske implantater. For å redusere faren for hendelser som kan føre til alvorlig eller livstruende skade, anbefaler vi at personer med medisinske implantater rådfører seg med lege og produsenten av det medisinske implantatet før dette produktet tas i bruk.

• Fjern tennplugghetten hvis du legger produktet utenfor syne. Sikkerhetsinstruksjoner for montering ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Bruk godkjente vernehansker når du monterer produktet og skjæreutstyret.

• Fjern tennplugghetten fra tennpluggen før du monterer produktet.

• Kontroller at riktig styrearm og beskyttelse for skjæreutstyr er montert før du bruker produktet.

• En beskyttelse for skjæreutstyr med feil eller mangler kan forårsake skade. Skjæreutstyr må ikke brukes uten at godkjent beskyttelse er montert.

• Fest koblingsdekselet og riggrøret riktig før du starter produktet.

• Medbringerhjulet og støtteflensen må monteres riktig i senterhullet til skjæreutstyret. Skjæreutstyr som er festet feil, kan forårsake skade eller død.

• Fest selen til produktet for å unngå skade på brukeren eller andre. Sikkerhetsinstruksjoner for drift ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Langvarig eksponering for støy kan gi varig hørselstap. Bruk alltid godkjent hørselsvern.

• Lytt etter varselsignaler og høye stemmer når du bruker hørselsvern. Ta alltid av hørselvernet når motoren stopper.

• Kontroller arbeidsområdet for å forsikre deg om at ingen personer eller dyr berører skjæreutstyret eller kan bli truffet av gjenstander som slynges opp fra skjæreutstyret.

• Ikke bruk produktet i en situasjon eller på et sted der du ikke kan få hjelp hvis det skulle oppstå en ulykke.

• Ikke bruk produktet uten godkjent beskyttelse for skjæreutstyret.

• Kontroller at personer eller dyr er minst 15 meter / 50 fot unna når du arbeider. Se alltid bak deg før du snur deg rundt med produktet. Produktet må stanses øyeblikkelig hvis en person eller et dyr går innenfor sikkerhetssonen på 15 meter / 50 fot. Hvis mer enn én bruker jobber i samme område, må du holde en sikkerhetsavstand på minst to ganger trehøyden og minst 15 meter / 50 fot.

• Undersøk arbeidsområdet. Unngå løse gjenstander som steiner, glasskår, spikre, ståltråd og snorer som kan slynges ut eller vikle seg rundt skjæreutstyret.

• Sørg for at du kan bevege deg trygt og stå i en sikker arbeidsstilling. Undersøk området rundt deg, 1681 - 001 - 28.06.2021 107og se etter hindringer som røtter, steiner, grener og grøfter. Vær forsiktig når du arbeider i skråninger.

• Se opp for gjenstander som slynges ut. Bruk alltid godkjent øyevern, og hold deg unna vernet for skjæreutstyret. Steiner og andre små gjenstander kan kastes inn i øynene og forårsake blindhet eller andre skader.

• Ikke sett produktet ned med motoren i gang med mindre du har det under oppsikt.

• Ikke fjern avklippet materiale, eller la andre personer fjerne dette, mens motoren er slått på eller skjæreutstyret roterer, ettersom dette kan føre til alvorlige skader.

• Slå alltid av motoren og kontroller at skjæreutstyret ikke roterer før du fjerner materiale som har viklet seg rundt klingeakselen eller festet seg mellom beskyttelsen for skjæreutstyret og skjæreutstyret.

• Vær forsiktig når du fjerner materiale fra rundt skjæreutstyret. Vinkelgiret blir varmt under drift og kan forårsake brannskader.

• Motorens avgasser er varme og kan inneholde gnister. Brannfare. Vær forsiktig rundt tørt og brennbart materiale.

• Bruk aldri produktet innendørs eller på steder uten tilstrekkelig ventilasjon. Eksosgasser inneholder karbonmonoksid, en luktfri, giftig og svært farlig gass.

• Slå av motoren før du flytter deg til et nytt arbeidsområde. Fest alltid transportbeskyttelsen før du flytter utstyret.

• Overeksponering for vibrasjoner kan føre til blodkar- eller nerveskader hos personer som har dårlig blodsirkulasjon. Oppsøk lege hvis du opplever fysiske symptomer som kan relateres til overeksponering for vibrasjoner. Eksempel på slike symptomer er dovning, manglende følelse, «kiling», «stikk», smerte, manglende eller redusert styrke, forandringer i hudens farge eller overflate. Disse symptomene opptrer vanligvis i fingre, hender eller håndledd. Risikoen kan øke ved lave temperaturer. Personlig verneutstyr ADVARSEL: Les de følgende advarselinstruksjonene før du bruker produktet.

• Benytt alltid godkjent verneutstyr når du bruker produktet. Verneutstyr kan aldri fullstendig forhindre skade, men det reduserer skadeomfanget hvis ulykken inntreffer. Spør forhandleren din om hjelp til å velge riktig utstyr.

• Bruk hjelm hvis trærne i arbeidsområdet har en høyde på mer enn 2 meter / 6,5 fot.

• Bruk godkjent hørselsvern.

• Bruk godkjent øyevern. Ved bruk av visir skal det også brukes godkjente vernebriller. Godkjente vernebriller er slike som tilfredsstiller standard ANSI Z87.1 for USA eller EN 166 for EU-land.

• Bruk hansker når det er nødvendig, for eksempel når du fester, undersøker eller rengjør skjæreutstyret.

• Bruk klær av et slitesterkt materiale. Bruk alltid tykke langbukser og lange ermer. Unngå bruk av altfor vide klær som lett henger seg fast i kvister og grener. Ikke bruk smykker, korte bukser eller sandaler. Ikke gå med bare føtter. Sett håret opp over skuldernivå.

• Ha førstehjelpsutstyr i nærheten. Sikkerhetsutstyr på produktet

Vern for skjæreutstyr på side 110 for informasjon om hvor du finner sikkerhetsutstyr. ADVARSEL: Les de følgende advarslene før du bruker produktet.

• Ikke bruk produktet dersom sikkerhetsutstyret er defekt. Utfør en kontroll av og utfør vedlikehold på sikkerhetsutstyr regelmessig. Ta kontakt med ditt McCulloch-serviceverksted, dersom sikkerhetsutstyret er defekt.

• Ikke foreta endringer på sikkerhetsutstyret. Ikke bruk produktet hvis beskyttelsesdeksler, sikkerhetsbrytere eller andre sikkerhetsinnretninger ikke er festet eller er defekte.

• Alle som skal utføre vedlikehold og reparasjon av produktet, spesielt på sikkerhetsutstyret, må gjennomføre spesialopplæring. Hvis sikkerhetsutstyret ikke består sjekkene i denne bruksanvisningen, må du få hjelp av et serviceverksted. Vi garanterer at profesjonell reparasjon og service er tilgjengelig for deg. Hvis forhandleren ikke er et serviceverksted, må du snakke med dem for å få informasjon om nærmeste serviceverksted.

• Ikke bruk skjæreutstyr uten et godkjent og korrekt festet vern. Se Tekniske data på side 126

1. Trykk på gassregulatorsperren (A) og kontroller at

gassregulatoren slippes (B). Når grepet rundt håndtaket slippes, tilbakestilles både gassregulatoren og gassregulatorsperren til sin opprinnelige posisjon. Dette skjer via to returfjærsystemer. Denne posisjonen innebærer at gassregulatoren automatisk låses på tomgang.

3. Trykk på gassregulatorsperren, og kontroller at den

går tilbake til startposisjonen sin når du slipper den.

4. Kontroller at gassregulatoren og

gassregulatorsperren går lett og at returfjærsystemet fungerer.

5. Start produktet (se instruksjonene under

Starte og stoppe på side 118 ), og gi full gass. 1681 - 001 - 28.06.2021 1096. Slipp gassregulatoren, og kontroller at skjæreutstyret stanser og at det blir stående stille. Juster forgasseren hvis skjæreutstyret beveger seg med gassregulatoren i tomgangsstilling. Se instruksjonene i kapittelet Slik justerer du tomgangsturtallet på side 124

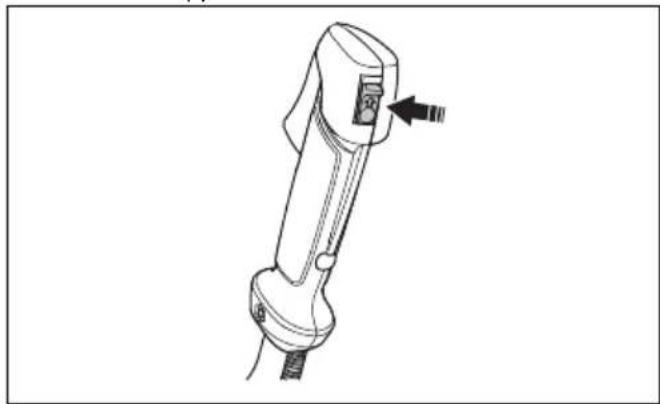

2. Flytt stoppbryteren til stoppstillingen, og sjekk at

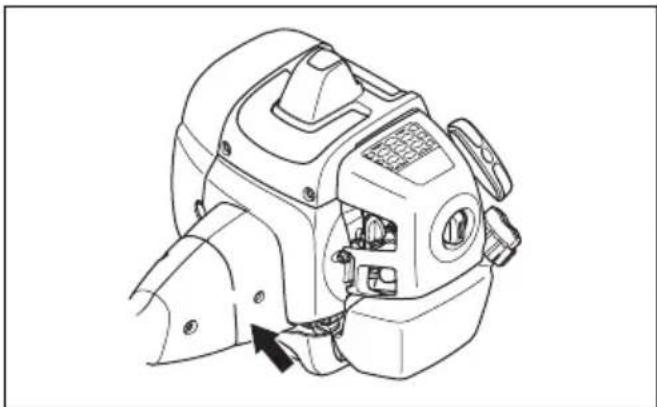

motoren stopper. Vern for skjæreutstyr Beskyttelsesskjermen for skjæreutstyret hindrer at løse objekter kastes ut mot brukeren. Kontroller beskyttelsesskjermen for skjæreutstyret for skade, og skift den hvis den er skadet. Bruk bare godkjent beskyttelsesskjerm for skjæreutstyr. Slik kontrollerer du avvibreringssystemet Avvibreringssystemet reduserer vibrasjonen i håndtakene til et minimumsnivå. Dette gjør bruken enklere.

2. Utfør en visuell sjekk etter deformeringer og skader,

for eksempel sprekker.

3. Sørg for at elementene i avvibreringssystemet er

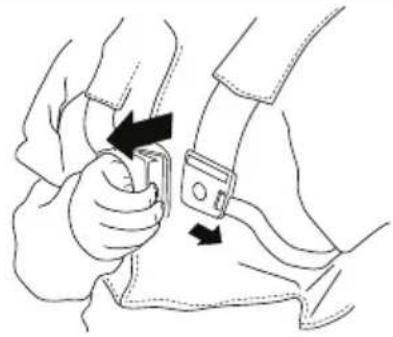

festet på riktig måte. Slik kontrollerer du hurtigutløsermekanismen ADVARSEL: Ikke bruk en sele med en hurtigutløsermekanisme det er feil på. Hurtigutløsermekanismen gjør brukeren i stand til å fjerne produktet raskt fra selen dersom det skulle oppstå en nødssituasjon.

2. Utfør en visuell sjekk etter skader, for eksempel

• Ikke berør delene i lyddemperen hvis lyddemperen er skadet. Delene kan inneholde noen kreftframkallende kjemikalier.

• Rengjør gnistfangeren med jevne mellomrom hvis produktet har gnistfanger. Slik fester og fjerner du låsemutteren ADVARSEL: Slå av motoren, bruk vernehansker, og vær forsiktig rundt de skarpe kantene på skjæreutstyret. En låsemutter brukes til å feste visse typer skjæreutstyr. Låsemutteren er venstregjenget.

• Ved montering trekker du til låsemutteren mot skjæreutstyrets rotasjonsretning.

• Ved demontering løsner du låsemutteren i skjæreutstyrets rotasjonsretning.

• Bruk en tennpluggnøkkel med langt håndtak for å løsne og trekke til låsemutteren. Pilen på bildet viser området der du trygt kan bruke tennpluggnøkkelen. ADVARSEL: Når du løsner og trekker til låsemutteren, finnes det en risiko for skade fra klingen. Du må alltid sørge for at klingebeskyttelsen forhindrer skade på hånden din når du gjør dette. Merk: Kontroller at du ikke kan vri på låsemutteren for hånd. Bytt ut mutteren dersom nylonbelegget ikke har en motstand på minst 1,5 Nm. Låsemutteren må skiftes etter at den har vært skrudd på ca. 10 ganger. Skjæreutstyr Velg og vedlikehold skjæreutstyret for å gjøre følgende:

• Oppnå maksimal skjærekapasitet.

• Øke levetiden på skjæreutstyret.

• Følge kontroll-, vedlikeholds- og serviceinstruksjonene for lyddemperen.

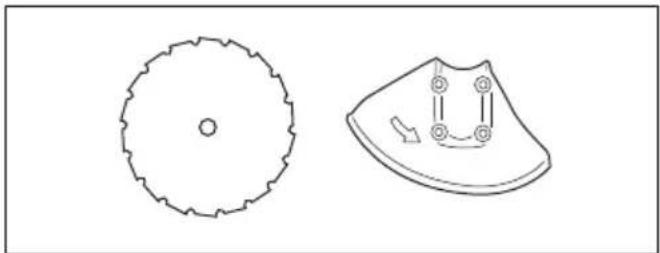

• Bruk alltid anbefalt beskyttelsesskjerm for skjæreutstyret. Se Tekniske data. ADVARSEL: Bruk bare skjæreutstyr sammen med den skjermen vi anbefaler! Se kapitlet Tekniske data. Følg skjæreutstyrets anvisninger for korrekt montering av trimmertråd og valg av riktig trimmertråddiameter. ADVARSEL: Feilaktig skjæreutstyr kan øke risikoen for ulykker. ADVARSEL: Stans alltid motoren før du foretar arbeid på skjæreutstyret. Dette fortsetter å rotere også etter at gassregulatoren er sluppet. Kontroller at skjæreutstyret har stanset helt, og koble fra tennplugghetten før du begynner noe arbeid på det. 1681 - 001 - 28.06.2021 111Klippeutstyr

• Bruk sagklingen for å klippe fiberaktige vedtyper.

• Bruk klingene og gressknivene for å klippe grovt gress.

• Bruk trimmerhodet for å klippe gress.

• En klinge som er filt feil eller skadd øker risikoen for ulykker. Hold bladtennene godt og korrekt filt. Følg instruksjonene i File gresskniv og gressklinge på side 112 , og bruk anbefalt filmal.

• Undersøk skjæreutstyret for skader og sprekker. Bytt ut skjæreutstyr som er skadet.

• Bruk bare skjæreutstyr sammen med anbefalt beskyttelse. Se Tekniske data på side 126

• Bruk produktet sammen med en godkjent klinge. Ikke bruk en klinge uten at alle de nødvendige delene er riktig installert. Kontroller at installasjonen er gjort riktig, og at riktige deler brukes. Uriktig installasjon kan føre til at klingen bli slynget ut og forårsaker alvorlige skader på brukeren eller tilskuere.

• Bruk vernehansker når du håndterer klingen eller utfører vedlikehold.

• Bruk hørselsvern når du betjener et produkt med en klinge.

• En klinge kan forårsake personskader mens den roterer etter at motoren er stanset eller gassregulatoren slippes. Kontroller at klingen har sluttet helt å rotere før du utfører vedlikehold.

• Stans motoren før du foretar arbeid på skjæreutstyret. Pass på at skjæreutstyret stopper helt. Koble kabelen fra tennpluggen.

• Hold klingens tenner godt og korrekt filt.

• Ikke bruk skadet skjæreutstyr.

• Fest transportbeskyttelsen på klingen når du transporterer eller oppbevarer produktet. File gresskniv og gressklinge

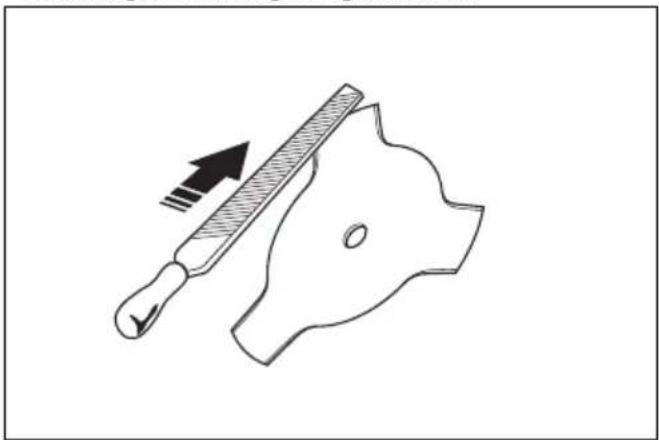

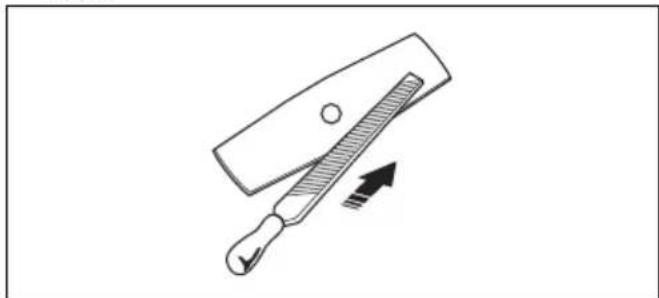

• Fil alle eggene av gressknivene og -klingene like mye for å beholde balansen. Bruk en enkelgradet flatfil. Slik sliper du sagklingen ADVARSEL: Stopp motoren. Bruk vernehansker.

• Les instruksjonene som fulgte med klingen, for å slipe den på riktig måte.

• Slip én tann på sagklingen mot høyre og den neste tannen mot venstre, se illustrasjonen. 15˚ Merk: Slip kantene på tennene med en flat fil hvis klingen er svært slitt. Fortsett å slipe med en rundfil.

• Slip alle kantene like mye for å holde klingen balansert.

• Juster klingeinnstillingen til 1 mm med anbefalt innstillingsverktøy. Les instruksjonene som fulgte med klingen. ADVARSEL: Kast alltid en klinge som har blitt skadet. Ikke forsøk å rette opp en bøyd klinge og bruke den på nytt. Trimmerhode ADVARSEL: Pass alltid på at trimmertråden vikles hardt og jevnt rundt trommelen, slik at skadelige vibrasjoner forhindres.

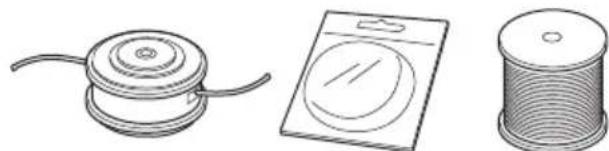

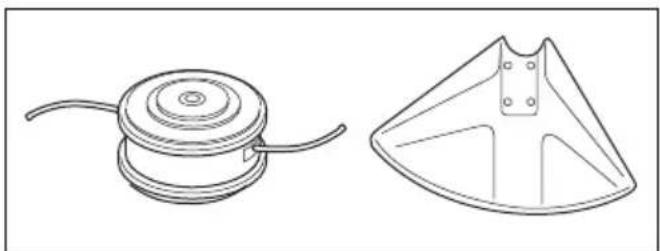

• Bruk bare anbefalte trimmerhoder og trimmertråder.

• Bruk bare anbefalt skjæreutstyr.

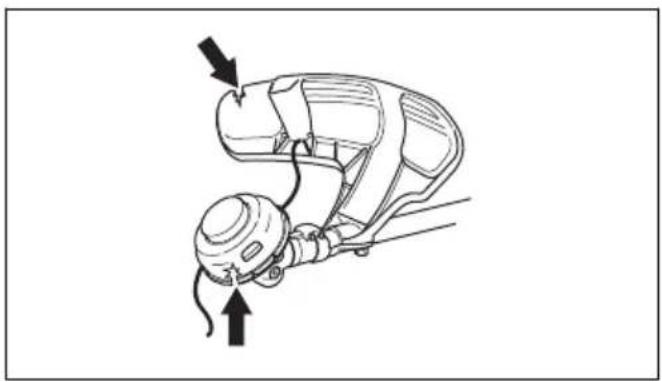

• Se etter at kniven som sitter på trimmerskjermen er intakt. Dette kutter trimmertråden til riktig lengde.

• Vær forsiktig med drivstoff. Drivstoff er brannfarlig, og avgassene er eksplosive og kan forårsake personskade eller død.

• Ikke sett varme gjenstander i nærheten av drivstoff eller motoren.

• Ikke fyll på drivstoff når motoren er på. 1681 - 001 - 28.06.2021 113• Kontroller at motoren er avkjølt før du fyller på drivstoff.

• Åpne tanklokket sakte og slipp ut trykket forsiktig før du fyller.

• Ikke fyll drivstoff på motoren innendørs. Utilstrekkelig luftstrøm kan føre til personskade eller død på grunn av kveling eller karbonmonoksidforgiftning.

• Trekk til lokket på drivstofftanken forsiktig. Brann kan oppstå hvis du ikke gjør dette.

• Flytt produktet minst 3 m fra stedet du fylte tanken før du starter det.

• Ikke fyll for mye drivstoff på tanken.

• Kontroller at det ikke oppstår lekkasjer når du flytter produktet eller bensinkannen.

• Ikke plasser produktet eller en drivstoffbeholder i nærheten av åpen flamme, gnister eller pilotflamme. Pass på at det ikke er åpen flamme i oppbevaringsområdet.

• Bruk bare godkjente beholdere når du flytter drivstoff eller setter drivstoff til oppbevaring.

• Tøm drivstofftanken før lengre tids oppbevaring. Følg lokale lover om hvor du kan kassere drivstoff.

• Rengjør produktet før lengre tids oppbevaring.

• Fjern tennpluggkabelen før du setter produktet til oppbevaring for å sikre at motoren ikke starter ved et uhell. Sikkerhetsinstruksjoner for vedlikehold

støtteflensen havner riktig i hullet i midten av klingene.

2. Installere klingene.

Slik installerer du bladbeskyttelsen, gressklingen og gresskniven OBS: Bruk bare godkjent beskyttelse for klingene. Se bruksanvisningen. 114 1681 - 001 - 28.06.2021OBS: Kontroller at beskyttelsesforlengeren er fjernet.1. Fest bladbeskyttelsen / beskyttelsesskjermen forskjæreutstyr (A) på riggrøret, og trekk til med bolten (L).

Merk: venstregjenget Slik festes trimmerskjermen og trimmerhodet Merk: Kontroller at du bruker riktig trimmerskjerm for riktig trimmerhode.1. Fest riktig trimmerskjerm/kombinasjonsvern (A) tiltrimmerhodet.2. Monter trimmerskjermen/kombinasjonsvernet rundtakselen, og stram til med bolten (B). Bruk låsepinneneller unbrakonøkkelen (C).

8. Ved demontering følger du instruksjonene i motsattrekkefølge.1681 - 001 - 28.06.2021

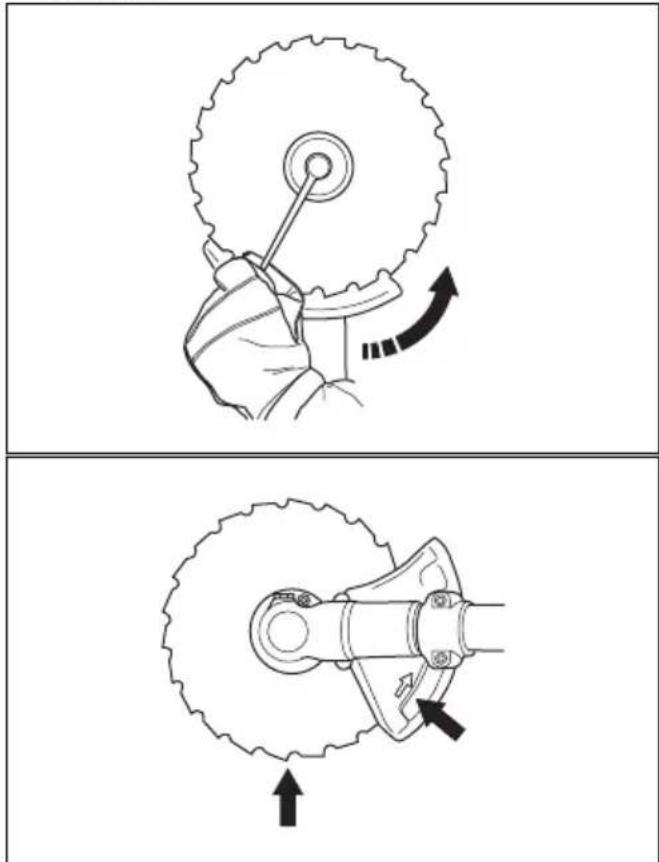

115Slik monterer du bladbeskyttelse og sagklingen OBS: Bruk bare godkjent beskyttelse for klingene. Se Tekniske data på side 126

Merk: venstregjenget9. Både når man løsner og når man trekker til mutternepå sagbladet er risikoen til stede at man skader segpå bladets tenner. Sørg derfor for at hånden alltiddekkes av bladbeskyttelsen. Bruk alltid enpipenøkkel med tilstrekkelig langt skaft for å gjøredette mulig. Pilen på bildet viser innenfor hvilketområde pipenøkkelen skal brukes ved løsning/tiltrekking. Slik fester du transportbeskyttelsen

1. Fest transportbeskyttelsen på klingen som vist iillustrasjonen.

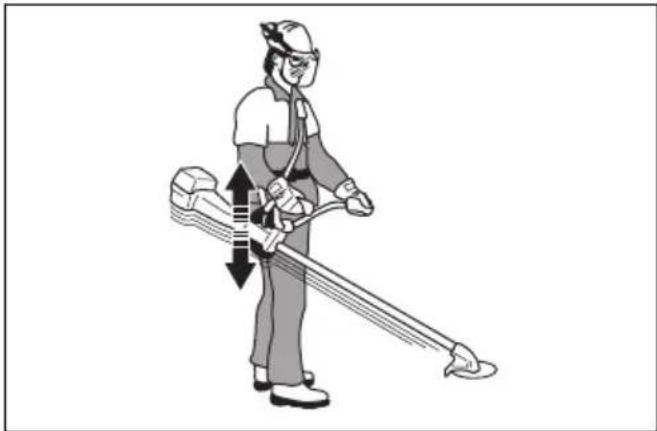

Slik justerer du selen ADVARSEL: Produktet må alltid væreriktig festet til selen. Hvis det ikke er gjort,kan du ikke kontrollere produktet på en tryggmåte, og dette kan føre til skader på deg116 1681 - 001 - 28.06.2021eller andre. Ikke bruk en defekt sele. Ikke bruk en sele med feil på hurtigutløseren.

4. Juster sidestroppene slik at produktets vekt er jevnt

fordelt mellom skuldrene dine.

5. Juster selen slik at skjæreutstyret er parallelt med

6. La skjæreutstyret hvile lett mot bakken. Juster

seleklemmen for å balansere produktet riktig. Merk: Hvis du bruker en gressklinge, må den være i balanse ca. 10 cm over bakken. Bruk ADVARSEL: Les og forstå kapittelet om sikkerhet før du bruker produktet. Innledning ADVARSEL: Før du bruker produktet, må du lese og forstå kapittelet om sikkerhet. Drivstoff Dette produktet har en totaktsmotor. OBS: Feil type drivstoff kan føre til skader på motoren. Bruk en blanding av bensin og totaktsolje. Forhåndsblandet drivstoff

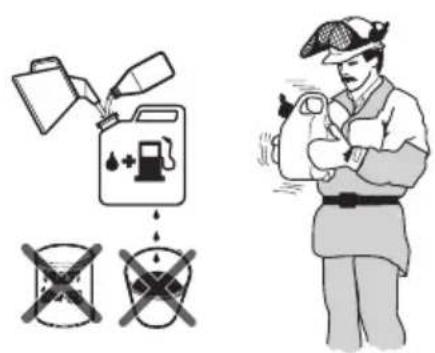

• Bruk McCulloch forhåndsblandet alkylatdrivstoff for å få best mulig ytelse og forlengelse av motorens levetid. Drivstoffet inneholder færre skadelige stoffer sammenlignet med vanlig drivstoff, noe som reduserer skadelige avgasser. Mengden rester etter forbrenning er lavere med dette drivstoffet, noe som holder motoren ren. Slik blander du drivstoff Bensin

• Bruk kvalitetsbensin av blyfri type med maksimalt 10 prosent etanolinnhold. OBS: Ikke bruk bensin med et oktantall som er mindre enn 90 RON/ 87 AKI. Bruk av lavere oktantall kan føre til motorbanking, noe som forårsaker motorskader. Totaktsolje

• For å få best mulig resultat og ytelse bør du bruke McCulloch-totaktsolje.

• Hvis det ikke er mulig å få tak i McCulloch- totaktsolje, kan du bruke en totaktsolje av høy kvalitet for luftkjølte motorer. Snakk med serviceforhandleren din for å velge riktig olje. OBS: Bruk ikke totaktsolje beregnet på vannkjølte påhengsmotorer, såkalt outboardoil. Ikke bruk olje for firetaktsmotorer. Blande bensin og totaktsolje Bensin, liter Totaktsolje, li- ter 2 % (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 US gallon US fl. oz. 1681 - 001 - 28.06.2021 1171 2 ½ 2 1/2 6 ½ 5 12 ⅞ OBS: Små feil kan påvirke blandingsforholdet drastisk når du blander små mengder drivstoff. Mål oljemengden som skal blandes, svært nøyaktig for å sikre at du får riktig blandingsforhold.

OBS: Ikke bland drivstoff for mer enn én måned om gangen. Slik fyller du drivstofftanken ADVARSEL: Utfør følgende prosedyren for din egen sikkerhet.

1. Stopp motoren, og la motoren bli avkjølt.

2. Tørk rent rundt drivstofflokket.

3. Rist beholderen, og forsikre deg om at drivstoffet er

4. Åpne drivstofflokket sakte for å slippe ut trykket.

6. Trekk forsiktig til drivstofflokket.

7. Rengjør drivstoffsøl på og rundt produktet.

Starte og stoppe Før du bruker produktet

• Undersøk arbeidsområdet for å forsikre deg om at du er klar over hvordan terrenget og hellingen er. Undersøk også om det finnes noen hindringer som steiner, grener eller grøfter i veien.

• Utfør en inspeksjon av produktet.

• Utfør sikkerhetskontrollene, vedlikeholdet og servicen som er angitt i denne bruksanvisningen.

• Kontroller at alle deksler, vern, håndtak og skjæreutstyr er riktig festet og ikke er skadet.

• Kontroller at det ikke er sprekker i bunnen av sagklingen eller gressklingetennene eller på klingens sentrumshull. Bytt klingen hvis den er skadet.

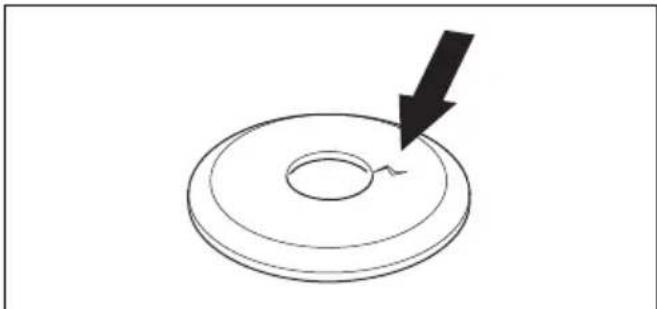

• Undersøk støtteflensen for sprekker. Bytt støtteflensen hvis den er skadet.

1681 - 001 - 28.06.2021skjæreutstyret tilstrekkelig, og den må derfor byttes ut.

• Undersøk bladbeskyttelsen for skader og sprekker. Bytt bladbeskyttelsen hvis den har blitt truffet, eller hvis den har sprekker.

• Undersøk trimmerhodet og vernet for skjæreutstyret for skader eller sprekker. Bytt trimmerhodet og vernet for skjæreutstyret hvis de har blitt truffet, eller hvis de har sprekker. Slik starter du motoren

1. Plasser produktet på et flatt og stabilt underlag. Hold

skjæreutstyret opp fra bakken.

2. Trykk på pumpen gjentatte ganger inntil drivstoffet

begynner å fylle blæren. Det er ikke nødvendig å fylle blæren helt.

3. Flytt choke-hendelen til choke-stillingen.

ADVARSEL: Skjæreutstyret begynner å rotere umiddelbart når du starter motoren med choken.

6. Hold i startsnorhåndtaket med høyrehånden.

7. Dra starthåndtaket langsomt ut med høyre hånd til

du merker motstand. ADVARSEL: Surr aldri startsnoren rundt hånden.

8. Trekk snoren raskt ut, og bruk kraft. Trekk gjentatte

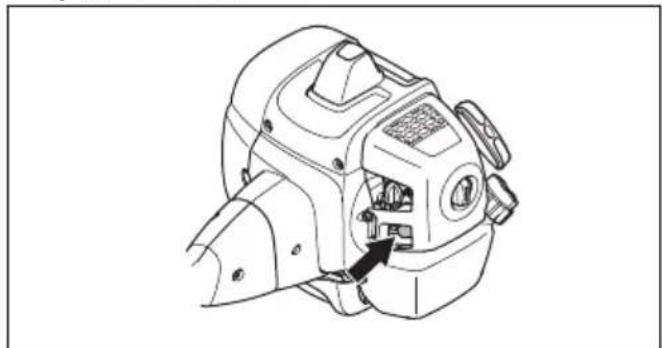

• Trykk på stoppbryteren for å stoppe motoren. Klingekast

• Et klingekast er en plutselig bevegelse av produktet til siden, forover eller bakover. Et klingekast oppstår når gressklingen treffer noe som ikke kan klippes. Risikoen for klingekast øker i områder der det ikke er lett å se materialet som klippes.

• Når et klingekast oppstår, er det en fare for at produktet eller brukeren beveger seg ut av stilling. En klinge som beveger seg kan treffe folk i nærheten, og det er en fare for skader.

• Hvis en klinge er bøyd, har sprekker, er skadet eller ødelagt, må du kaste klingen.

• Bruk en skarp klinge. Risikoen for klingekast øker når en klinge ikke er skarp. Generelle arbeidsinstruksjoner ADVARSEL: Vær forsiktig når du beskjærer trær som står i helspenn. De kan sprette tilbake til sin normalstilling før eller etter beskjæringen og treffe deg eller produktet, og føre til skade.

• Rydd en åpen plass i den ene enden av arbeidsområdet, og start arbeidet derfra.

• Beveg deg over arbeidsområdet i et regelmessig mønster.

• Flytt produktet helt til venstre og høyre, for å fjerne en bredde på 4–5 meter for hver sving.

• Beveg deg i en retning der vindforholdene gjør at den klippede vegetasjonen faller i området du har ryddet.

• Flytt deg langs skråninger, ikke opp og ned. Skogsrydding med sagklinge Slik feller du et tre til venstre Dytt treets underside mot høyre for å felle det mot venstre.

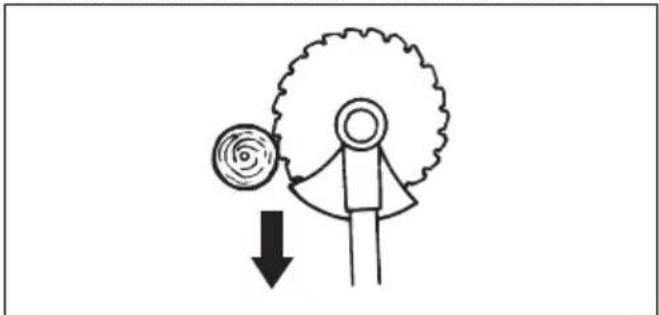

2. Plasser sagklingen mot treet som angitt på bildet.

3. Sett sagklingen på skrå, og skyv den med makt

diagonalt nedover mot høyre. Dytt samtidig treet med bladbeskyttelsen. Slik feller du et tre til høyre Dytt treets underside mot venstre for å felle det mot høyre.

2. Plasser sagklingen mot treet som angitt på bildet.

1681 - 001 - 28.06.20213. Sett sagklingen på skrå, og skyv den med makt diagonalt oppover og til høyre. Dytt samtidig treet med bladbeskyttelsen. Slik feller du et tre forover Dytt treets underside bakover for å felle det forover.

2. Plasser sagklingen mot treet som angitt på bildet.

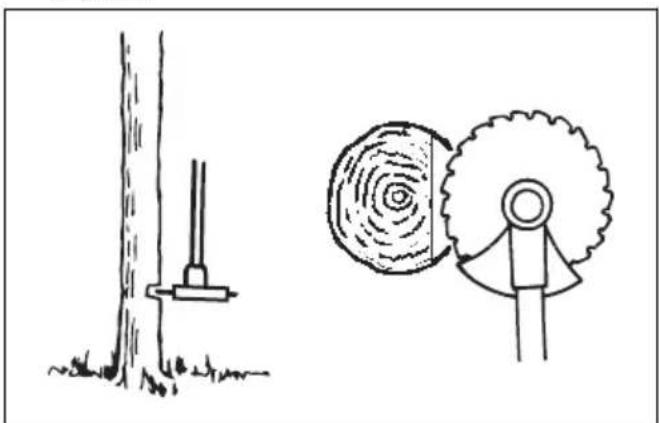

1. Undersøk i hvilken retning treet kommer til å falle.

3. Utfør det første snittet på den siden av treet det skal

4. Sag gjennom treet fra den andre siden.

OBS: Hvis sagklingen blokkeres, må du ikke dra i produktet med en rask bevegelse. Det kan føre til skade på sagklingen, vinkelgiret, riggrøret eller styret. Slipp håndtakene, ta tak i riggrøret med begge hendene og dra produktet langsomt løs. Merk: Bruk mer skjæretrykk for å felle små trær. Bruk mindre skjæretrykk for å felle store trær. Buskrydding med sagklinge Dytt treets underside mot høyre for å felle det mot venstre.

• Skjær ned tynne trær og busker.

• Flytt produktet fra side til side.

• Flytt produktet fra side til side.

• Beveg deg fra høyre til venstre når du klipper. Flytt produktet til høyre før du begynner å klippe igjen.

• Klipp med den venstre siden av gressklingen.

• Vinkle gressklingen til venstre for å få gresset til å falle på linje. Dette gjør det enklere å samle opp gresset.

• Stå i en stabil stilling med føttene fra hverandre.

• Flytt deg forover for hver bevegelse til høyre, og pass på at du står i en stabil stilling før du begynner å klippe igjen.

• Hold støttekoppen med et lett trykk mot bakken for å sikre at gressklingen ikke treffer bakken.

• Følg disse instruksjonene for å redusere faren for at avklippet materiale vikler seg rundt gressklingen: a) Gi full gass. b) Ikke flytt gressklingen gjennom avklippet materiale når du beveger produktet fra venstre til høyre.

• Før du samler opp avklippet materiale, må du slå av motoren og fjerne produktet fra selen. Sett produktet ned på bakken. Gresstrimming med trimmerhode Trimme gress

1. Hold trimmerhodet like over bakken, og vipp det lett.

Ikke skyv trimmertråden ned i gresset.

2. Reduser lengden på trimmertråden med 10–12 cm.

3. Reduser motorens turtall for å redusere faren for å

3. Beveg trimmerhodet fra side til side, og samle opp

gresset. ADVARSEL: Rengjør trimmerhodets deksel hver gang du monterer en ny trimmertråd for å forhindre ubalanse og vibrasjon i håndtakene. Utfør også en kontroll av de andre delene på trimmerhodet, og rengjør det om nødvendig. Vedlikehold Innledning ADVARSEL: Les og forstå kapittelet om sikkerhet før du utfører vedlikehold på produktet. Vedlikeholdsskjema Vedlikehold Daglig Ukentlig Månedlig Rengjør de utvendige overflatene. X Undersøk selen for skader. X Utfør en kontroll av gassregulatorsperren og gassregulatoren. Se Slik kontrolle- rer du gassregulatorsperren på side 109

Undersøk håndtaket og styret for skader, og kontroller at de er festet på riktig måte.

Kontroller stoppbryteren. Se Slik kontrollerer du stoppbryteren på side 110 . X Kontroller at skjæreutstyret ikke roterer på tomgang. X Rengjør luftfilteret. Skift den ut hvis den er skadet. X Undersøk beskyttelsen for skjæreutstyret for skader og sprekker. X Kontroller at sagklingen eller gressklingen er festet riktig. Kontroller at sagklin- gen eller gressklingen er skarp og ikke skadet.

Undersøk trimmerhodet for skader og sprekker. Skift den ut hvis den er skadet. X Trekk til låsemutteren helt for skjæreutstyr med en låsemutter. X Undersøk transportbeskyttelsen for skader, og kontroller at den kan festes på riktig måte.

Trekk til muttere og skruer. X Undersøk motoren, drivstofftanken og drivstofflinjene for lekkasjer. X 1681 - 001 - 28.06.2021 123Vedlikehold Daglig Ukentlig Månedlig Undersøk starteren og startsnoren for skader. X Kontroller tennpluggen. Se Kontrollere tennpluggen på side 126 . Skift tennplug- gen når det er nødvendig. Påse at tennpluggen har støydemping.

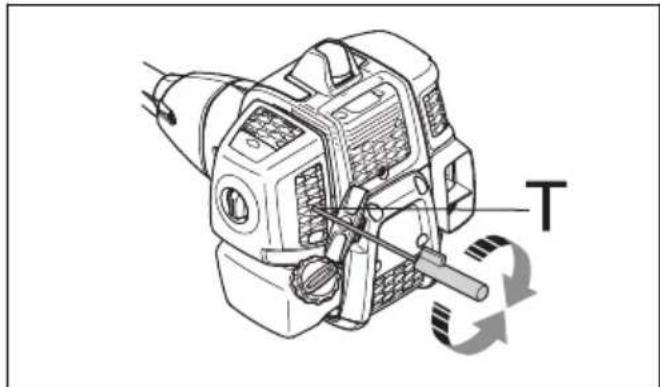

Undersøk alle kabler og forbindelser. X Skift tennplugg. Påse at tennpluggen har støydemping. X Slik justerer du tomgangsturtallet Nålene for høyt og lavt turtall er permanent innstilte og kan ikke justeres. Tomgangsturtallet er den eneste funksjonen som kan justeres.

1. Start motoren, og kontroller at den er varm før du

begynner å justere tomgangsturtallet.

2. Vri tomgangsskruen med urviseren til skjæreutstyret

3. Vri tomgangsskruen mot urviseren til skjæreutstyret

når skjæreutstyret begynner å rotere. Tomgangsturtallet er korrekt når motoren går jevnt i alle stillinger. Slik utfører du vedlikehold på lyddemperen Lyddemperen demper lydnivået og leder avgassene bort fra brukeren. ADVARSEL: Lyddempere som har katalysator, blir svært varme under bruk og holder seg varme en stund etter at du slår av produktet. Dette gjelder også ved tomgangskjøring. Hvis du berører produktet, kan dette forårsake brannskader. Vær oppmerksom på brannfare!

1. Slå av produktet, og la det kjøles ned.

2. Fjern lyddemperen.

3. Ta ut skruene som holder gnistfangerskjermen på

4. Rengjør gnistfangerskjermen hvis den er tett, eller

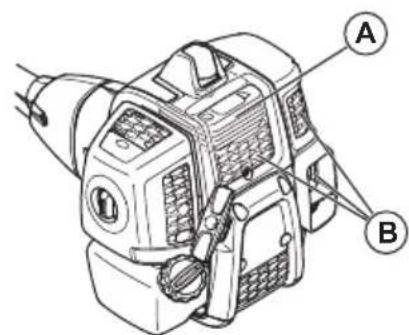

Luftfilter Et skittent luftfilter kan føre til feil på forgasseren,startproblemer, tap av motoreffekt og slitasje påmotordeler. Det gjør også at motoren bruker merdrivstoff enn nødvendig. Rengjør filteret med et intervallpå åtte timer, eller oftere hvis produktet brukes i støveteomgivelser. Merk: Det kan hende at du må justere motoren etterat luftfilteret har blitt rengjort eller byttet ut. Se Slik justerer du tomgangsturtallet på side 124

Slik rengjør og undersøker du luftfilteret

1. Fjern luftfilteret.2. Rengjør filtluftfilteret med trykkluft.

OBS: Skift ut filtluftfiltrene hvis de ikke blir helt rene. Bytt alltid ut et skadetfiltluftfilter.3. Rengjør den indre overflaten til luftfilterdekselet.Bruk trykkluft eller en børste. Bensinfilter Hvis motoren ikke får tilstrekkelig med drivstoff, må dukontrollere at luftehullet i lokket på drivstofftanken ogdrivstoffilteret (A) er rene.

• Undersøk tennpluggen hvis motorens effekt er for lav, ikke er enkel å starte eller ikke fungerer riktig på tomgang.

• Følg disse instruksjonene for å redusere risikoen for uønsket materiale på tennpluggenes elektroder: a) Pass på at tomgangsturtallet er riktig justert. b) Pass på at drivstoffblandingen er riktig. c) Kontroller at luftfilteret er rent.

• Hvis tennpluggen er skitten, må du rengjøre den og samtidig kontrollere at elektrodeavstanden er riktig.

Lydeffektnivå, målt dB(A) 112 112 Lydeffektnivå, garantert L

Utslipp av støy til omgivelsene målt som lydeffekt (L

) samsvarer med EF-direktiv 2000/14/EF. Rapporterte lydeffektnivåer for maskinen er målt med det originale skjæreutstyret som gir høyest nivå. Forskjellen mellom garantert og målt lydeffekt er at garantert lydeffekt også omfatter spredning i måleresultatet og variasjoner mellom forskjellige maskiner av samme modell, i henhold til direktivet 2000/14/EF. 126 1681 - 001 - 28.06.2021B40 B Elite B40 BT Elite Lydnivåer

Ekvivalent lydtrykksnivå ved brukerens øre, målt i henhold til EN ISO 11806 og ISO 22868, dB(A), min./maks. Utstyrt med trimmerhode (originalt) 100 100 Utstyrt med gressklinge (original) 99 99 Utstyrt med sagklinge (original) – 99 Vibrasjonsnivåer

Ekvivalente vibrasjonsnivåer (a hv,eq ) i håndtak, målt i henhold til EN ISO 11806 og ISO 22867, m/s

Utstyrt med trimmerhode (original) venstre/høyre 3,4 / 4,4 3,4 / 4,4 Utstyrt med gressklinge (original) venstre/høyre 5,2 / 5,1 5,2 / 5,1 Utstyrt med sagklinge (original) venstre / høyre – 4,5 / 4,2 B40 B Elite, B40 BT Elite Godkjent tilbehør Type Beskyttelse for skjæreutstyr, Art.nr. Sentrumshull i blader/kniver, Ø 25,4

• fra 17. mai 2006, «angående maskiner» 2006/42/EF

• fra 26. februar 2014, «angående elektromagnetisk kompatibilitet» 2014/30/EU

• fra 8. mai 2000, «angående utslipp av støy til omgivelsene» 2000/14/EF. Vurdering av overensstemmelse utført i henhold til Vedlegg V. For informasjon angående støyutslippene kan du se kapittelet Tekniske data.

• av 8. juni 2011 «om begrensning i bruk av visse farlige stoffer i elektrisk og elektronisk utstyr», 2011/65/EU. Følgende standarder er blitt brukt:
