KASUTUSJUHEND CS 330 MCCULLOCH

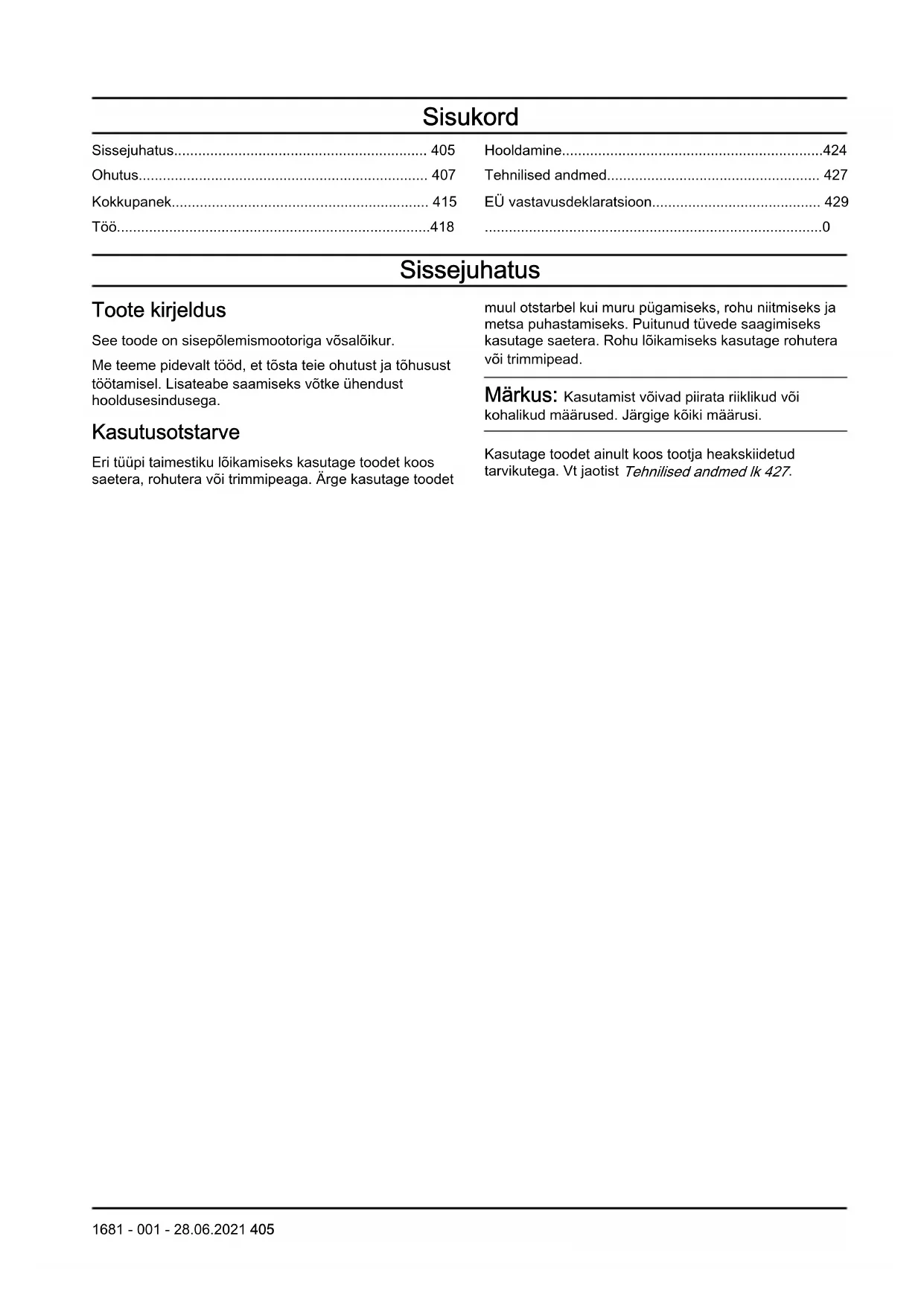

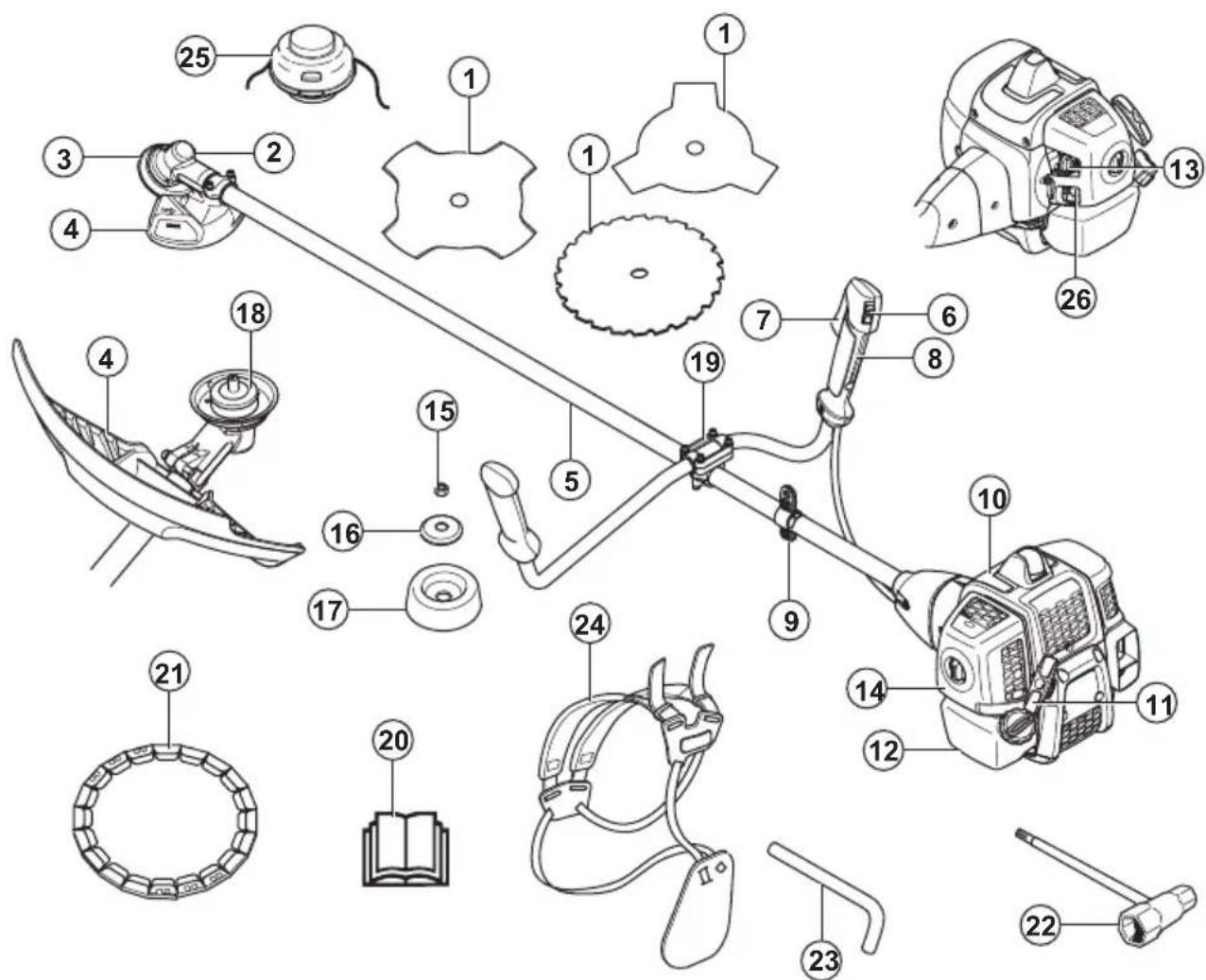

Sissejuhatus Toote kirjeldus See toode on sisepõlemismootoriga võsalõikur. Me teeme pidevalt tööd, et tõsta teie ohutust ja tõhusust töötamisel. Lisateabe saamiseks võtke ühendust hooldusesindusega. Kasutusotstarve Eri tüüpi taimestiku lõikamiseks kasutage toodet koos saetera, rohutera või trimmipeaga. Ärge kasutage toodet muul otstarbel kui muru pügamiseks, rohu niitmiseks ja metsa puhastamiseks. Puitunud tüvede saagimiseks kasutage saetera. Rohu lõikamiseks kasutage rohutera või trimmipead. Märkus: Kasutamist võivad piirata riiklikud või kohalikud määrused. Järgige kõiki määrusi. Kasutage toodet ainult koos tootja heakskiidetud tarvikutega. Vt jaotist Tehnilised andmed lk 427

1. Tera (mitte kõikidel turgudel)

7. Gaasihoovastiku nupp

21. Transpordikaitse (mitte kõikidel turgudel)

23. Lukustussõrm (toodete puhul, millel puudub

Sümbolid tootel HOIATUS! See seade on ohtlik. Hooletu või väär käsitsemine võib põhjustada kehavigastusi või surma kasutajale või juuresolijaile. Kasutaja ja juuresolijate vigastuste vältimiseks loe läbi kõik kasutusjuhendis leiduvad ohutusjuhised ja järgi neid. 406 1681 - 001 - 28.06.2021Enne seadme kasutamist loe kasutusjuhend hoolikalt läbi ja veendu, et kõik juhised oleksid täiesti arusaadavad. Kohtades, kus sulle võib peale kukkuda esemeid, kasuta kaitsekiivrit. Kanna heakskiidetud kõrvaklappe. Kanna heakskiidetud kaitseprille. Kanna heakskiidetud kaitsekindaid. Kanna vastupidavaid libisemiskindlaid jalanõusid. Seade võib esemeid õhku paisata ja see võib põhjustada vigastuse. Väljuva võlli suurim kiirus.

15 m Hoidke seadme kasutamise ajal inimestest ja loomadest vähemalt 15 m kaugusele. Tagasilöögi oht juhul, kui lõikeosa puudutab objekti, mida see kohe läbi ei lõika. Seade võib lõigata küljest kehaosi. Hoidke seadme kasutamise ajal inimestest ja loomadest vähemalt 15 m kaugusele. Kasutage ainult elastset jõhvi. Ärge kasutage metallist lõikevahendeid. See kehtib rohulõikamistarvikute kohta. Nooled tähistavad piirasendeid käepideme kinnitamiseks. Kütusepump. Kütuse tankimine. Õhuklapp. Keskkonda paisatava müra tase vastab Euroopa direktiivi 2000/14/EÜ ja Uus Lõuna-Walesi seaduse „Protection of the Environment Operations (Noise Control) Regulation 2017“ nõuetele. Mürataseme andmed on toodud seadme sildil ja Tehnilised andmed lk 427

See seade vastab kehtivatele EÜ direktiividele. aaaannxxxx Mudeli etikett või lasertrükis näitab seerianumbrit. aaaa on tootmisaasta, nn on tootmisnädal. Märkus: Seadmel toodud ülejäänud sümbolid/ tähised vastavad muude kommertsvaldkondade sertifitseerimisnõuetele. Tootevastutus Tootevastutusseaduste alusel ei vastuta me tootest tingitud kahjustuste eest, kui:

• toodet on valesti parandatud;

• toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;

• toodet ei ole parandatud volitatud hoolduskeskuses või volitatud isiku poolt. Euro V heitmed HOIATUS: Mootori igasugune modifitseerimine, muutmine või rikkumine tühistab toote EL-i tüübikinnituse. Ohutus Ohutuse määratlused Järgnevad määratlused näitavad märgusõnade raskusastet. HOIATUS: Kehavigastused. 1681 - 001 - 28.06.2021 407ETTEVAATUST: Toote kahjustus. Märkus: See teave hõlbustab toote kasutamist. Üldised ohutuseeskirjad HOIATUS: Enne toote kasutamist lugege läbi järgnevad hoiatused.

• Seade tekitab töötades elektromagnetvälja. Teatud tingimustel võib väli häirida aktiivsete või passiivsete meditsiiniliste implantaatide tööd. Raskete või surmaga lõppevate kehavigastuste ohu vähendamiseks soovitame meditsiinilisi implantaate kasutavatel inimestel pidada enne selle seadme kasutamist nõu oma arsti ja implantaadi valmistajaga.

• Ärge kasutage toodet, kui olete väsinud, haige või tarvitanud alkoholi, narkootikume või ravimeid. Sellel on negatiivne mõju teie nägemisele, tähelepanuvõimele, liikumisele ja otsustamisvõimele.

• Hoiduge seadme kasutamisest halva ilmaga, nt tihe udu, tugev vihm, tugev tuul või suur külm. Seadme kasutamine halva ilma korral võib teid väsitada, samuti võib sellega kaasneda muidu ohte, nagu jäine maapind ja lõigatava materjali ootamatu kukkumissuund.

• Olge alati ettevaatlik ja toimige arukalt. Kui pärast kasutusjuhendi läbilugemist jääb midagi ebaselgeks, konsulteerige enne seadme kasutamist hooldustöökojaga.

• Kui jätate seadme järelevalveta, eemaldage süüteküünla kate. Ohutusjuhised kokkupanekul HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Toote ja lõikeosa kokkupanemisel kasutage heakskiidetud kaitsekindaid.

• Enne seadme kokkupanemist eemaldage süüteküünala kate süüteküünla küljest.

• Enne seadme kasutamist kontrollige, et seadme külge oleks ühendatud sobiv juhtraud ja lõikeosa.

• Vigane või vale lõikeosakaitse võib põhjustada vigastusi. Ärge kasutage lõikeosa ilma heakskiidetud kaitsekatteta.

• Enne seadme käivitamist kinnitage sidurikate ja vars korrektselt.

• Veoketas ja tugiäärik peavad sobituma õigesti lõikeosa keskavasse. Valesti kinnitatud lõikeosa võib põhjustada kehavigastuse või surma.

• Seadme operaatori ja teiste isikute vigastuste vältimiseks kinnitage tootele rakmed. Ohutusjuhised kasutamisel HOIATUS: Enne toote kasutamist loe läbi järgnevad hoiatused.

• Enne seadme kasutamist tehke endale selgeks, mis vahe on metsa puhastamisel, rohu niitmisel ja muru pügamisel.

• Kasutage isikukaitsevahendeid, vt Isikukaitsevahendid lk 409

• Pikaajaline müra võib tekitada püsiva kuulmiskao. Kandke alati heakskiidetud kõrvaklappe.

• Kui kasutate kõrvaklappe, olge tähelepanelik hõigete ja hoiatussignaalide suhtes. Eemaldage alati kõrvaklapid kohe, kui mootor on seiskunud.

• Ärge kasutage seadet, kui seda on muudetud või kui see on kahjustada saanud.

• Veenduge, et süüteküünla kate ja süütejuhe oleksid kahjustamata, et ära hoida elektrilöögi ohtu.

• Vaadake tööalas ringi ja veenduge, et ükski inimene, loom ega ese ei mõjuta negatiivselt seadme ohutut kasutamist.

• Vaadake tööalas ringi ja veenduge, et ükski inimene ega loom ei puuduta lõikeosa ega saa pihta lõikeosast välja paiskuvate esemetega.

• Ärge kasutage seadet sellises kohas ega olukorras, kus te ei saa õnnetuse korral abi.

• Ärge kasutage toodet ilma nõuetekohase lõikeosakaitseta.

• Veenduge, et inimesed ja loomad püsiksid töö ajal vähemalt 15 m kaugusel. Enne seadmega ümberpööramist vaadake alati selja taha. Kui inimene või loom siseneb 15 m turvatsooni, peatage seade viivitamatult. Kui ühes piirkonnas töötatakse mitmekesi, hoidke ohutut kaugust vähemalt kahe puukõrguse jagu või vähemalt 15 m.

• Uurige tööala. Vältige lahtiseid esemeid, nagu kivid, klaasikillud, naelad, traat, nöör, mis võivad eemale paiskuda või lõikeosa ümber keerduda.

• Veenduge, et saate liikuda ohutult ja teie tööasend on ohutu. Uurige ümbritsevat ala, et seal ei leiduks

1681 - 001 - 28.06.2021takistusi, nagu juuri, kive, oksi ja kraave. Olge kallakutel töötamise korral ettevaatlik.

• Ärge küünitage liiga kaugele. Säilitage kogu aeg stabiilne jalgade asend ja hea tasakaal.

• Enne seadme käivitamist paigutage see tasasele pinnale vähemalt 3 m kaugusele kütuseallikast ja kohast, kus te seadmesse kütust lisasite. Veenduge, et lõikeosa lähedal ega lõikeosaga kontaktis ei oleks esemeid.

• Kui lõikeosa pöörleb tühikäigul, laske seda hooldustöökojas reguleerida. Ärge kasutage seadet enne, kui see on korralikult reguleeritud või parandatud.

• Hoidu eemalepaiskuvate esemete eest. Kasutage alati heakskiidetud kaitseprille ja hoidke lõikeosa kaitsmest eemale. Kivid ja muud väikesed esemed võivad paiskuda teile silma ja põhjustada pimedaksjäämise või muid vigastusi.

• Ärge pange töötava mootoriga seadet maha, kui see pole teil selgelt vaateväljas.

• Ärge eemaldage lõigatud materjali ega laske teistel inimestel lõigatud materjali eemaldada ajal, kui mootor töötab või lõikeosa pöörleb, kuna see võib tekitada tõsise kehavigastuse.

• Enne teravõlli ümber keerdunud või lõikeosa kaitsme ja lõikeosa vahele takerdunud materjali eemaldamist seisake alati mootor ja veenduge, et lõikeosa ei pöörleks.

• Olge ettevaatlik, kui eemaldate materjali lõikeosa ümbert. Nurkreduktor muutub töötamise ajal kuumaks ja võib põhjustada põletusvigastusi.

• Mootori heitgaasid on kuumad ja võivad sisaldada sädemeid. Tuleoht. Olge kuiva ja tuleohtliku materjali lähedal ettevaatlik.

• Ärge kasutage toodet siseruumides või piisava ventilatsioonita kohtades. Heitgaasid sisaldavad vingugaasi: lõhnatut, mürgist ja väga ohtlikku gaasi.

• Enne uude tööalasse liikumist seisake mootor. Enne seadme teisaldamist kinnitage alati transportkaitse.

• Tugeva vibratsiooniga töötamine võib põhjustada vereringe- või närvikahjustusi, eriti neil, kel on vereringehäireid. Pöörduge arsti poole, kui ilmneb nähte, mis võivad olla vibratsioonist põhjustatud. Sellisteks nähtudeks on näiteks muudatused nahas või nahavärvis, surin, nõelatorked, tundetus, nõrkus, värvimuutused nahal. Nimetatud nähtused esinevad tavaliselt sõrmedes, käelabades ja randmetes. Oht on suurem külma korral. Isikukaitsevahendid HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Seadmega töötamisel tuleb kasutada ettenähtud isikukaitsevarustust. Isikukaitsevarustus ei välista täielikult kehavigastuste ohtu, kuid vähendab õnnetusjuhtumi korral kehavigastuse raskusastet. Õige varustuse valimiseks pöörduge edasimüüja poole.

• Kui tööalas on puid kõrgusega üle kahe meetri, kasutage kiivrit.

• Kandke heakskiidetud kõrvaklappe.

• Kandke heakskiidetud kaitseprille. Näokaitsme kasutamisel tuleb lisaks kasutada heakskiidetud kaitseprille. Heakskiidetud kaitseprillide all mõeldakse selliseid prille, mis vastavad standardile ANSI Z87.1 USA-s või EN 166 Euroopa Liidu riikides.

• Vajaduse korral kandke kindaid, näiteks lõikeosa kinnitades, kontrollides või puhastades. 1681 - 001 - 28.06.2021 409• Kandke terasest varbakatete ja libisemist takistavate taldadega kaitsesaapaid.

• Kandke vastupidavast materjalist riideid. Kandke alati pikki raskeid pükse ja pikki varrukaid. Hoiduge liiga avaratest rõivastest, mis võivad okstesse takerduda. Ärge kandke ehteid, lühikesi pükse ega sandaale. Ärge kasutage seadet paljajalu. Kinnitage juuksed ohutult õlgadest kõrgemale.

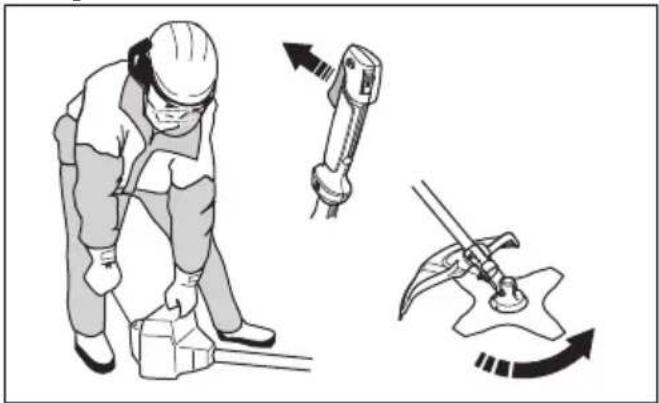

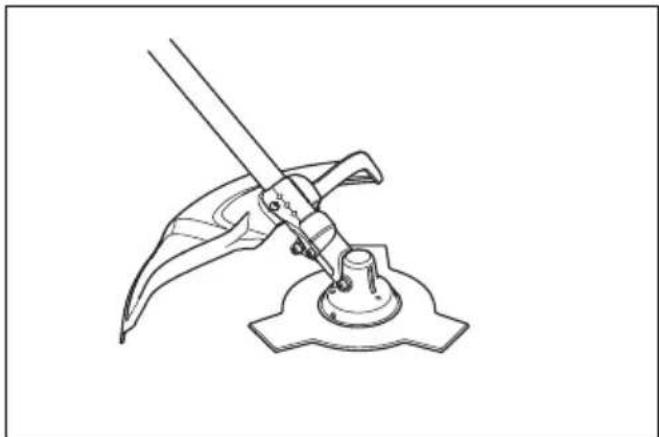

• Hoidke esmaabikomplekti kättesaadavas kohas. Toote ohutusseadised Teavet selle kohta, kust leida ohutusseadised, vt Lõikeosa kaitse lk 411

HOIATUS: Enne seadme kasutamist lugege läbi järgmised hoiatused.

• Ärge kunagi kasutage seadet, kui selle ohutusseadised on defektsed. Kontrollige ja hooldage ohutusseadiseid regulaarselt. Kui ohutusseadised on defektsed, pöörduge McCulloch hooldustöökotta.

• Ärge muutke ohutusseadiseid. Ärge kasutage seadet, kui kaitsekatted, ohutuslülitid või muud kaitseseadised puuduvad või on defektsed.

• Toote hooldamiseks ja remontimiseks, eriti ohutusseadiste puhul, on vaja erioskusi. Kui ohutusseadised ei läbi selles kasutusjuhises toodud kontrolle, otsige abi hooldustöökojast. Garanteerime, et saadaval on professionaalne remondi- ja hooldusteenus. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta.

• Ärge kasutage lõikeosa ilma heakskiidetud ja õigesti kinnitatud lõikeosakaitsmeta. Vt jaotist Tehnilised andmed lk 427

Gaasihoovastiku nupu luku kontrollimine Gaasisüsteemi lukustus on mõeldud juhusliku gaasivajutuse vältimiseks.

1. Vajutage gaasipäästiku lukku (A) ja veenduge, et

gaasihoob oleks vabastatud (B). Käepidemest lahti lastes lähevad nii gaasihoovastik kui sulgur tagasi algasendisse. Seda liigutust juhivad kaks iseseisvat tagastusvedru. Gaashoovastik sulgeb automaatselt tühikäigule kohe, kui lased käepideme käest.

2. Veenduge, et gaasikäepide oleks lukustatud

tühijooksul peal, kui gaasilukk on vabastatud.

3. Vajutage drosseli lukk alla ning veenduge, et

vabastamisel liiguks see tagasi algasendisse.

4. Veenduge, et gaasikäepide ja gaasilukk liiguvad

takistamatult ning tagastusvedru töötab korrektselt.

5. Käivitage seade (vt juhiseid jaotises

Käivitamine ja seiskamine lk 419 ) ja rakendage täisgaas.

1681 - 001 - 28.06.20216. Lase gaasihoovastik lahti ja kontrolli, et lõikeosa jääks täiesti seisma. Reguleerige karburaatorit, kui lõikur liigub drosseli tühikäigu asendis. Vaadake juhiseid jaotisest Tühikäigu pöörete arvu reguleerimine lk 425

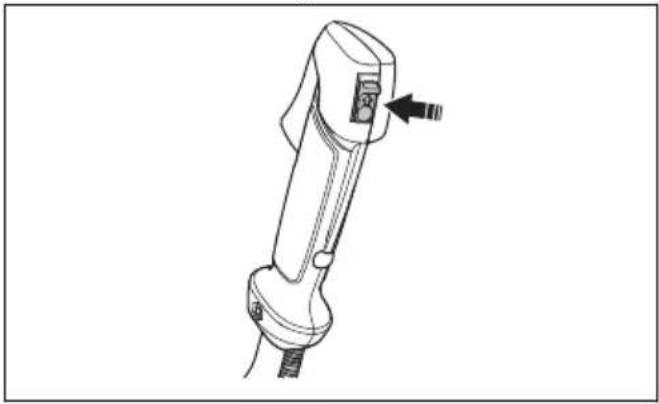

2. Liigutage seiskamislüliti seiskamisasendisse ja

veenduge, et mootor seiskuks. Lõikeosa kaitse Lõikeosa kaitse takistab lahtiste esemete paiskumist seadmekasutaja suunas. Kontrollige, kas lõikeosa kaitse on terve; kahjustuse korral asendage lõikeosa. Kasutage lõikeosal üksnes heakskiidetud kaitset. Vibratsioonisummutussüsteemi kontrollimine Vibratsioonisummutussüsteem vähendab vibratsiooni käepidemetes miinimumini, mis muudab seadme kasutamise lihtsamaks.

2. Otsige deformatsioone ja kahjustusi, näiteks

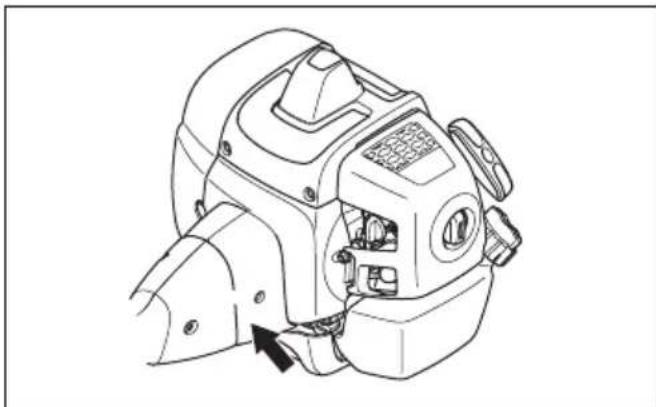

3. Veenduge, et vibratsioonisummutussüsteemide

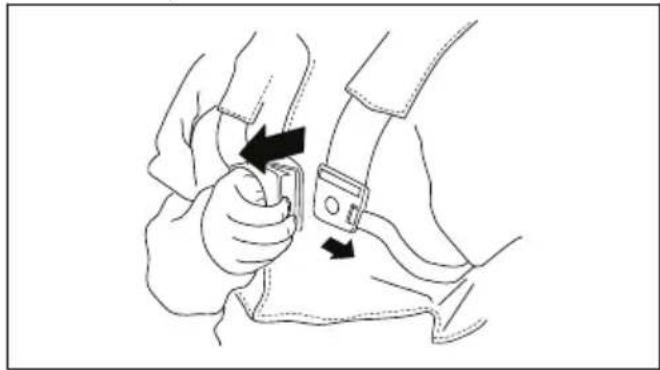

elemendid on õigesti kinnitatud. Kiirvabastusmehhanism kontrollimine HOIATUS: Ärge kunagi kasutage rakmeid, mille kiirvabastusmehhanism on defektne. Kiirvabastusmehhanism võimaldab kasutajal hädaolukorras seadme kiiresti rakmete küljest eemaldada.

2. Otsige visuaalselt kahjustusi, näiteks pragusid.

1681 - 001 - 28.06.2021 4113. Vabastage ja kinnitage kiirvabastusmehhanism, et kontrollida, kas see töötab korralikult. Summuti

• Ära kasuta mootorit, kui summuti on kahjustatud. Kahjustatud summuti tõstab mürataset ja suurendab tulekahju ohtu. Hoia tulekustuti käepärast.

• Kontrolli regulaarselt, kas summuti on toote küljes alles.

• Ära puuduta mootorit ega summutit, kui mootor töötab. Ära puuduta mootorit ega summutit mõnda aega pärast mootori seiskamist. Tulised pinnad võivad põhjustada kehavigastusi.

• Tuline summuti võib põhjustada tulekahju. Ole väga ettevaatlik, kui kasutad toodet tuleohtlike vedelike või aurude läheduses.

• Kui summuti on kahjustatud, ära puuduta summuti osi. Osad võivad sisaldada kantserogeenseid aineid.

• Puhastage sädemepüüdjat korrapäraste ajavahemike järel, kui tootel on sädemepüüdja. Lukustusmutri kinnitamine ja eemaldamine HOIATUS: Seisake mootor, kasutage kaitsekindaid ja olge lõikeosa teravate servadega ettevaatlik. Lukustusmutrit kasutatakse teatud tüüpi lõikeosade lukustamiseks. Lukustusmutter on vasakkeermega.

• Kinnikeeramisel keeratakse mutrit lõikeosa pöörlemisele vastassuunas.

• Lukustusmutri eemaldamiseks, keeratakse seda lõikeosa pöörlemissuunas.

• Kasutage lukustusmutri vabastamiseks ja pingutamiseks pika varrega padrunvõtit. Joonisel olev nool näitab ala, kus saate ohutult padrunvõtmega töötada. HOIATUS: Lukustusmutri lahti ja kinnikeeramisel võib end teraga vigastada. Veenduge alati, et lõiketera kaitse takistab teie käe vigastamist. Märkus: Veenduge, et te ei saa lukustusmutrit käsitsi keerata. Kui nailonlukusti takistus ei ole vähemal 1,5 Nm, vahetage lukustusmutter välja. Pärast lukustusmutri ligikaudu kümnekordset kinnikeeramist tuleb see välja vahetada. Lõikeosa Valige sobiv lõikeosa ja hooldage seda, et:

• tagada seadme maksimaalne jõudlus;

• pikendada lõikeosa tööiga.

• Järgige summuti kontrollimis- ja hooldusjuhiseid.

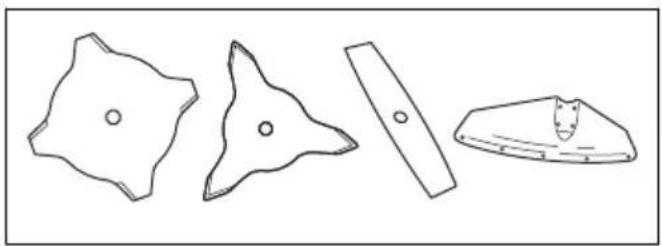

• Kasutage soovitatud lõikeosakatet. Vt tehnilisi andmeid. HOIATUS: Lõikeosa tohib kasutada ainult koos selleks ette nähtud kaitsekattega! Vt peatükki „Tehnilised andmed”. Uurige lõikeosa kasutusjuhendist teavet trimmerijõhvi õige paigaldamise ja õige läbimõõduga trimmerijõhvi valimise kohta. HOIATUS: Vale lõikeosa võib suurendada õnnetuste ohtu. HOIATUS: Lülita alati mootor välja, enne kui hakkad lõikeosaga midagi tegema. See jätkab pöörlemist ka peale seda, kui oled gaasihoovastiku lahti lasknud. Veenduge, et lõikeosa oleks täielikult seiskunud ja ühendage süüteküünla kate enne tööde alustamist süüteküünla küljest lahti. 412 1681 - 001 - 28.06.2021Lõikeosa

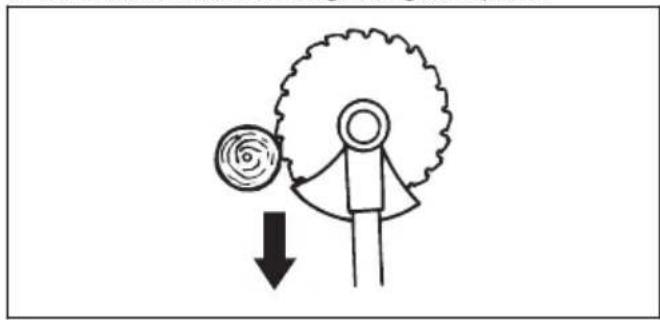

• Puitunud tüvede saagimiseks kasutage saetera.

• Paksu muru niitmiseks kasuta lõiketerasid ja rohuterasid.

• Muru pügamiseks kasutage trimmeripead.

• Valesti teritatud või vigastatud lõiketera suurendab õnnetuste ohtu. Jälgi, et lõiketera hambad oleksid teritatud. Järgige jaotise Rohulõikurite ja rohuterade teritamine lk 413 juhiseid ja kasutage soovitatud teritusmalli.

• Kontrollige lõikeosa kahjustuste ja mõrade suhtes. Kahjustatud lõikeosa vahetage välja.

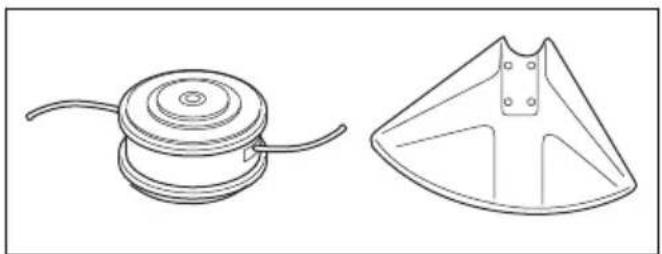

• Kasutage lõikeosa ainult koos soovitatud kaitsekattega! Vt jaotist Tehnilised andmed lk 427

• Kasutage toodet heakskiidetud teraga. Ärge kasutage tera enne, kui kõik vajalikud osad on õigesti paigaldatud. Veenduge et kõik vajalikud osad oleksid õigesti paigaldatud. Vale paigaldamise korral võib tera õhku paiskuda ning seadmekasutajat ja kõrvalseisjaid tõsiselt vigastada.

• Kandke tera käsitsemisel või hooldustööde ajal kaitsekindaid.

• Teraga toote kasutamisel kandke kiivrit.

• Kuna tera pöörleb pärast mootori seiskumist ja gaasihoovastiku nupu vabastamist edasi, võib see vigastusi põhjustada. Enne hooldustööde tegemist veenduge, et tera oleks täielikult peatunud.

• Enne kui hakkate lõikeosa kallal töötama, lülitage mootor välja. Veenduge et lõikeosa oleks täielikult peatunud. Ühendage süütejuhe süüteküünla küljest lahti.

• Jälgige, et lõiketera hambad oleksid teritatud.

• Ärge kasutage kahjustatud lõikeosa.

• Toote transportimisel ja hoiustamisel kinnitage terale transportkaitse. Rohulõikurite ja rohuterade teritamine

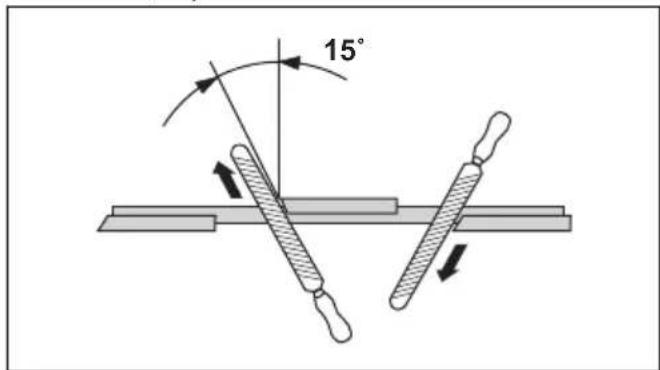

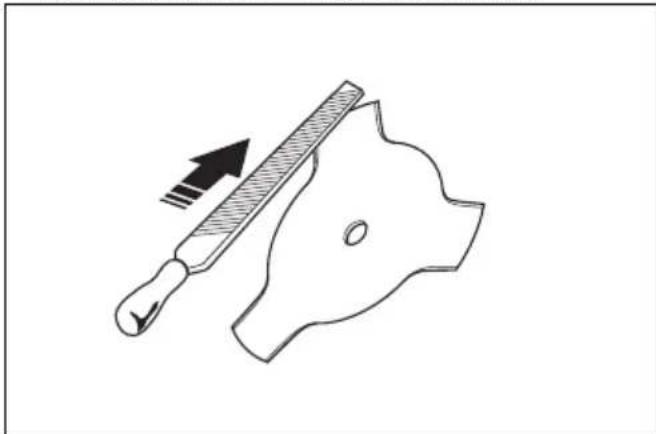

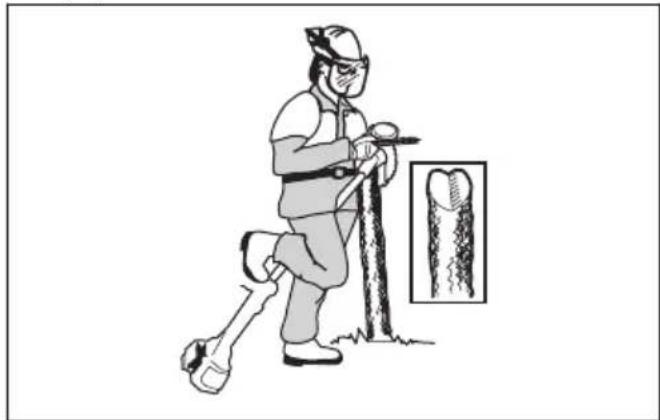

• Tasakaalu säilitamiseks terita ühtlaselt kõiki rohulõikuri ja lõiketera külgi. Kasutage lihtlameviili. Saetera teritamine HOIATUS: Seisake mootor. Kasutage kaitsekindaid.

• Lõiketera õige teritamise juhised leiate lõiketeraga kaasas olevast juhendist. 1681 - 001 - 28.06.2021 413• Veenduge, et seadmel ja lõiketeral oleks teritamise ajal piisav toestus.

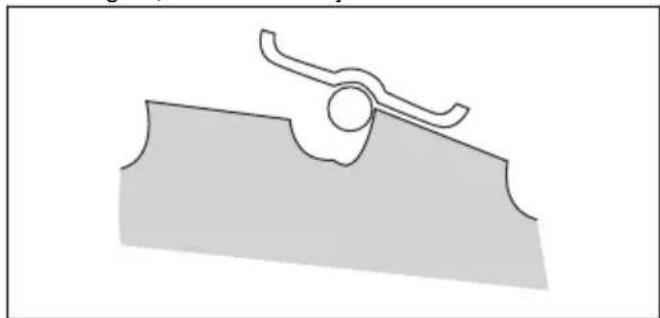

• Kasutage 5,5 mm ümarviili ja teritusmalli.

• Hoidke viili 15° nurga all.

• Teritage üks saeterahammas paremale ja teine vasakule, vt joonist. 15˚ Märkus: Kui saetera on väga kulunud, teritage hammaste servad lameviiliga. Jätkake teritamist ümarviiliga.

• Saetera tasakaalu säilitamiseks teritage kõik servad võrdselt.

• Reguleerige soovitatavat seadistusriista kasutades saetera seadistuseks 1 mm. Lugege saeteraga kaasas olevaid juhiseid. HOIATUS: Kahjustatud lõiketera kõrvaldage alati kasutusest. Ärge proovige paindunud või väändunud lõiketera sirgeks ajada ja uuesti kasutada. Trimmeripea HOIATUS: Kahjuliku vibratsiooni ärahoidmiseks veenduge alati, et trimmijõhv oleks keritud trumlile ühtlaselt ja tugevalt.

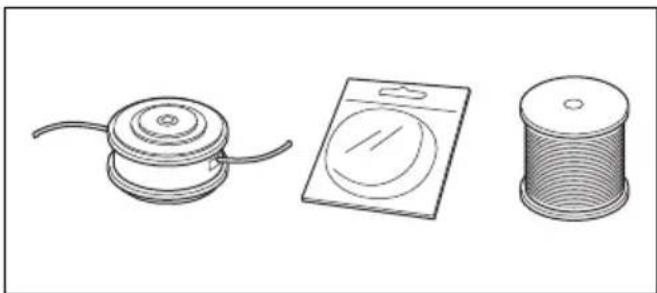

• Kasutage ainult soovitatud trimmipäid ja -jõhve.

• Kasutage ainult soovitatud lõikeosa.

• Väiksemad seadmed nõuavad väiksemaid trimmipäid ja vastupidi.

• Tähtis on jõhvi pikkus. Sama läbimõõduga pikem jõhv nõuab võimsamat mootorit kui lühike jõhv.

• Kontrollige, et trimmerikaitse peal asetsev nuga ei oleks kahjustatud ega kadunud. Nuga lõikab trimmijõhvi, et selle pikkus oleks õige.

• Trimmijõhvi tööea pikendamiseks leotage seda enne kasutamist paar päeva vees. Ohutusnõuded kütuse käsitsemisel

• Ärge käivitage toodet, kui toote pinnale on sattunud kütust või mootoriõli. Eemaldage kütus/õli toote pinnalt ja laske tootel kuivada. Eemaldage kütus toote pinnalt.

• Kui kütus satub rõivastele, siis vahetage kohe riideid.

• Vältige kütuse sattumist nahale, see võib põhjustada kehavigastusi. Kui kütus satub nahale, puhastage piirkond seebi ja veega.

• Ärge käivitage mootorit, kui kütus või õli satub toote pinnale või teie nahale.

• Ärge käivitage toodet, kui mootor lekib. Kontrollige regulaarselt mootori lekkekindlust.

• Olge kütuse käsitsemisel ettevaatlik. Kütus on tuleohtlik ja kütuse aurud on plahvatusohtlikud ning võivad põhjustada kehavigastusi või surma.

• Ärge hingake sisse kütuseaure, see võib põhjustada kehavigastuse. Tagage piisav õhuvahetus.

• Ärge suitsetage kütuse ega mootori läheduses.

• Ärge asetage kuumi esemeid kütuse ega mootori lähedusse.

• Ärge tankige kütust, kui mootor töötab.

• Enne tankimise alustamist veenduge, et mootor oleks külm.

• Ärge tankige mootorit siseruumis. Ebapiisav õhuvahetus võib põhjustada lämbumisest või vingugaasimürgistusest tingitud kehavigastuse või surma.

• Keerake kütusepaagi kork hoolikalt kinni, et vältida tulekahju.

• Enne käivitamist viige toode vähemalt 3 m (10 jala) kaugusele kohast, kus toimus kütusepaagi täitmine.

• Ärge tankige paaki liiga palju kütust.

• Veenduge, et toote või kütusenõu liigutamisel ei tekiks leket.

• Ärge asetage toodet või kütusenõu kohta, kus on lahtine leek, sädemed või süüteleek. Veenduge, et hoiukohas ei oleks lahtist leeki.

• Kütuse kandmiseks või hoidmiseks kasutage üksnes heakskiidetud mahuteid.

• Enne pikaajalisele hoiule jätmist tühjendage kütusepaak. Järgige kütuse kasutuselt kõrvaldamist reguleerivaid kohalikke eeskirju.

• Enne pikaajalisele hoiule jätmist puhastage toode.

• Enne toote hoiule jätmist eemaldage süüteküünla juhe, et välistada mootori tahtmatu käivitamise võimalus. Ohutusjuhised hooldamisel

• Kui te ei saa lõikeosa peatamiseks reguleerida tühikäigu pöörete arvu, pöörduge hoolduskeskusesse. Ärge kasutage toodet enne, kui see on korralikult reguleeritud või parandatud. Kokkupanek HOIATUS: Enne toote kokkupanemise alustamist lugege läbi ohutuspeatükk. Sissejuhatus HOIATUS: Enne seadme kokkupanemist lugege põhjalikult läbi ohutust puudutav jaotis. HOIATUS: Enne seadme kokkupanemist eemaldage süüteküünala juhe süüteküünla küljest. Juhtraua paigaldamine

1. Kinnitage juhtraud kinnitusklambrile vastavalt

näidatule. Lõiketerade ja trimmeripeade paigaldamine HOIATUS: Kasutage lõiketerade jaoks üksnes heakskiidetud kaitset. Vt jaotist Tehnilised andmed lk 427 . Vigane kaitse võib põhjustada vigastusi. HOIATUS: Kui kasutate toodet, millele on paigaldatud rohutera, paigaldage esmalt õige juhtraud, kettakaitse ja õiged rakmed. HOIATUS: Lõiketera tuleb õigesti paigaldada, muidu võib see vigastusi põhjustada.

1. Veenduge et veoketa/tugiääriku kõrgendatud osa

sobituks õigesti lõiketera keskel oleva auguga.

2. Paigaldage lõiketerad.

Kettakaitsme, murutera ja murulõikuri paigaldamine ETTEVAATUST: Kasuta lõiketerade jaoks üksnes heakskiidetud kaitset. Vt kasutusjuhendist. 1681 - 001 - 28.06.2021 415ETTEVAATUST: Veenduge, et kaitsmepikendus oleks eemaldatud.1. Kinnitage lõikeketta kaitse/lõikeosa kaitse (A) varreleja kinnitage see poldiga (L).

2. Paigalda väljuvale võllile veoketas (B).3. Pööra väljuvat võlli, kuni üks veoketta avadest satubkohakuti ülekande avaga.4. Pane auku splint (C), et võll lukustuks.5. Asetage murutera (E), tugiäärik (F) ja tugikuppel (G)väljuvale võllile6. Paigaldage mutter (H). Hoia mutrivõtme vartvõimalikult kettakaitsme lähedal. Mutripingutamiseks tuleb mutrivõtit pöörata vastupidiseltpöörlemissuunale. Keera mutter kinnipingutusmomendiga 35–50 Nm (3,5–5 kpm).

Märkus: Vasakkeere. Trimmerikaitse ja trimmipea kinnitamine Märkus: Kasuta kindlasti trimmipea jaoks õigetkaitset.1. Paigaldage trimmeripeaga kasutamiseks õigelõikeosa kaitse/kombineeritud kaitse (A).2. Paigaldage trimmeri kaitse/kombineeritud kaitsekatevõlli ümber ja pingutage poldiga (B). Kasutagelukustustihvti või kuuskantvõtit (C).

3. Pange lukustustihvt ja kuuskantvõti (C) kruvipeasolevasse avasse ja pingutage.4. Paigaldage veoketas (D) väljundvõllile.5. Keerake väljundvõlli ringi, kuni üks veoketta avadestsatub kohakuti ülekande korpuse avaga.6. Pange auku lukustustihvt või kuuskantvõti (C), et võlllukustuks.7. Pange kokku trimmeripea/plastist lõiketerad (E).Pöörake trimmeripead/plastiklõiketerasidvastupäeva.

8. Demonteerimiseks järgige juhiseid vastaspidisesjärjekorras.

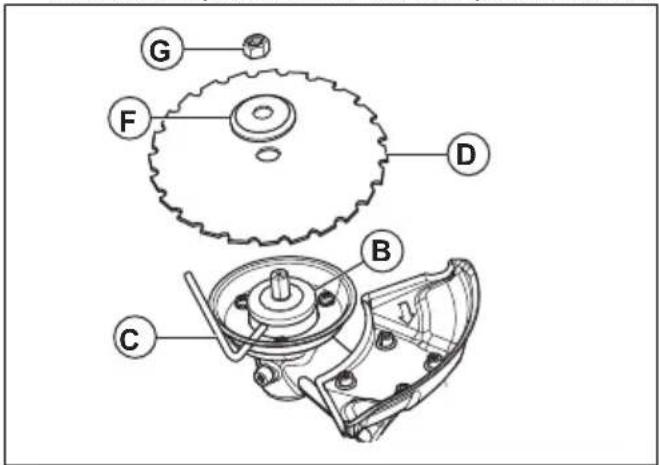

Lõikeketta kaitse ja saetera paigaldamine ETTEVAATUST: Kasuta lõiketeradejaoks üksnes heakskiidetud kaitset. Vt jaotist Tehnilised andmed lk 427 416 1681 - 001 - 28.06.20211. Eemaldage kinnitusplaat (H).

3. Paigaldage lõikeketta kaitse (A) adapterile 4 kruviga

4. Paigalda väljuvale võllile veoketas (B).

5. Vea teravõlli ringi kuni üks vedamisketta aukudest

ühtib reduktori auguga.

6. Pane auku splint (C), et võll lukustuks.

7. Aseta tera (D) ja tugiäärik (F) väljuvale võllile.

8. Paigaldage mutter (G). Mutter tuleb kinni keerata

momendiga 35–50 Nm. Kasutage tööriistakomplekti kuuluvat padrunvõtit. Hoidke võtme vart lõiketera kaitsekattele võimalikult lähedal. Mutri pingutamiseks keerake võtit pöörlemissuunale vastupidises suunas.

9. Saetera mutri lahti tegemisel ja kinnitamisel võib end

saehammastega vigastada. Seega veenduge, et käsi oleks lõikeketta kaitsmega kaitstud. Selleks kasutage alati piisavalt pika varrega võtit. Joonisel on noolega näidatud, kus käsi peaks padrunvõtme abil mutri lahti- ja kinnikeeramisel asetsema. Transportkaitsme kinnitamine

1. Kinnitage transportkaitse lõiketerale, nagu joonisel

näidatud. Kanderihmade reguleerimine HOIATUS: Toode peab olema alati õigesti kanderihmadega ühendatud. Vastasel juhul ei suuda te seadet turvaliselt käsitseda ja selle tagajärjeks võib olla teie või kõrvalseisja kehavigastus. Ära kasuta kahjustatud kanderihmu. Ärge kunagi 1681 - 001 - 28.06.2021 417kasutage rakmeid, mille kiirkinnitus on purunenud.

1. Pane kanderihmad selga.

2. Ühenda toode kanderihmadega.

3. Reguleeri kanderihmad parimasse tööasendisse.

4. Reguleeri külgrihmasid, et seadme raskus jaotuks

5. Reguleeri kanderihmu, kuni lõikeosa on maapinnaga

6. Toetage lõikeosa kergelt maha. Reguleeri toote

õigeks tasakaalustamiseks kanderihmade klambrit. Märkus: Rohutera kasutamisel peab see olema maapinnast ligikaudu 10 cm / 4 tolli kõrgusel. Töö HOIATUS: Enne toote kasutamist lugege ohutuspeatükki ja tehke selles olev teave endale arusaadavaks. Sissejuhatus HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis. Kütus Tootel on kahetaktiline mootor. ETTEVAATUST: Vale kütuse kasutamine võib mootorit kahjustada. Kasutage bensiini ja kahetaktiõli segu. Eelsegatud kütus

• Parima jõudluse saavutamiseks ja mootori tööea pikendamiseks kasutage McCulloch eelsegatud alkülaatkütust. See kütus sisaldab tavalise kütusega võrreldes vähem kahjulikke kemikaale, mis omakorda vähendab kahjulikke heitgaase. Selle kütuse korral on põlemisjääkide hulk väiksem ja see aitab hoida mootoriosad puhtamana. Kütuse segamine Bensiin

• Kasutage kvaliteetset kuni 10% etanoolisisaldusega pliivaba bensiini. ETTEVAATUST: Ärge kasutage bensiini, mille oktaaniarv on alla 90 RON (87 AKI). Madalama oktaaniarvuga bensiini kasutamine võib põhjustada mootori kloppimist, mis omakorda kahjustab mootorit. Kahetaktiõli

• Parimate tulemuste ja jõudluse saavutamiseks kasutage McCulloch kahetaktiõli.

• Kui McCulloch kahetaktiõli pole saadaval, kasutage õhkjahutusega mootoritele mõeldud kvaliteetset kahetaktiõli. Õige õli valimiseks pöörduge hooldusesindusse. ETTEVAATUST: Ärge kasutage vesijahutusega päramootoritele mõeldud kahetaktiõli, mida tuntakse ka paadimootoriõlina. Ärge kasutage neljataktimootori õlisid. Bensiini ja kahetaktiõli segamine Bensiin, l Kahetaktiõli, l 2% (50:1) 5 0,10 10 0,20 15 0,30 20 0,40 418 1681 - 001 - 28.06.2021USA gallon USA vedeli- kuunts 1 2 ½ 2 1/2 6 ½ 5 12 ⅞ ETTEVAATUST: Väikeste kütusekoguste segamisel võib väike viga segusuhet oluliselt mõjutada. Mõõtke segatava õli kogus väga täpselt ja veenduge, et segu oleks õige.

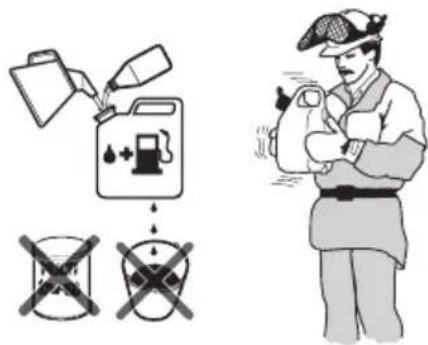

1. Valage puhtasse kütusenõusse pool

2. Valage nõusse kogu vajaminev õlikogus.

3. Segage kütusesegu.

4. Lisage nõusse ülejäänud bensiinikogus.

5. Segage kütusesegu hoolikalt.

ETTEVAATUST: Ärge segage kütust korraga rohkem, kui on teie ühe kuu varu. Kütusepaagi täitmine HOIATUS: Ohutuse tagamiseks järgige tegevusjuhiseid.

1. Seisake mootor ja laske mootoril maha jahtuda.

2. Puhastage kütusepaagi korgi ümbrus.

3. Loksutage kütusenõu veendumaks, et kütus on

täielikult segunenud.

4. Surve vabastamiseks avage kütusepaagi kork

5. Täitke kütusepaak.

ETTEVAATUST: Veenduge, et paagis ei ole liiga palju kütust. Kuumenedes kütus paisub.

6. Pingutage kütusepaagi korki korralikult.

7. Eemaldage mahavalgunud kütus tootelt ja selle

8. Enne mootori käivitamist viige seade tankimiskohast

ja kütusenõust vähemalt kolme meetri kaugusele. Märkus: Kütusepaagi asukoha leidmiseks oma seadmel vt Toote tutvustus lk 406

Käivitamine ja seiskamine Enne toote kasutamist

• Uurige tööala ja veenduge, et tunnete maastikku, maapinna kallakut, ja teate, kas leidub takistusi, nagu kivid, oksad ja kraavid.

• Vaadake seade täielikult üle.

• Teostage selles juhendis toodud ohutuskontrollid ja hooldus.

• Veenduge, et kõik katted, kaitsmed, käepidemed ja lõikevarustus oleks õigesti kinnitatud ega oleks kahjustatud.

• Veenduge, et saetera all ega rohutera hammastel ega tera keskosas ei oleks mõrasid. Kahjustatud lõiketera vahetage välja.

• Kontrollige, et tugiäärikul ei oleks mõrasid. Kahjustatud tugiäärik tuleb välja vahetada.

• Veenduge, et lukustusmutrit ei saaks käsitsi eemaldada. Kui selle saab käsitsi eemaldada, ei 1681 - 001 - 28.06.2021 419lukusta see lõikeosa piisavalt ja mutter tuleb välja vahetada.

• Kontrollige, et terakaitsmel ei oleks kahjustusi ega mõrasid. Kui terakaitse on saanud löögi või kui selles on mõrasid, vahetage see välja.

• Kontrollige, et trimmipeal ega lõikeosakaitsmel ei oleks kahjustusi ega mõrasid. Kui trimmipea või lõikeosakaitse on saanud löögi või kui nendes on mõrasid, vahetage need välja. Mootori käivitamine

1. Asetage toode tasasele stabiilsele pinnale. Hoidke

lõikeosa maapinnaga paralleelselt.

2. Vajutage korduvalt kütusepumba põit, kuni kütus

hakkab põide valguma. Kütusepump peab olema kütusega täidetud.

3. Seadke õhuklapi hoob drosseli sendisse.

HOIATUS: Kui mootor käivitatakse õhuklapiga, hakkab lõikeosa kohe pöörlema.

4. Viige pealüliti RUN asendisse.

5. Suruge toote korpus vasaku käega vastu maad.

6. Hoidke starteri nööri käepidet paremas käes.

7. Tõmmake starteri nööri parema käega, kuni tunnete

takistust. HOIATUS: Käivitusnööri ei tohi kerida käe ümber.

8. Tõmba kiirelt ja tugevalt käivitusnööri. Tõmmake

kiiresti ja jõuga starteri käepidemest, kuni mootor käivitub. ETTEVAATUST: Ärge tõmmake käivitusnööri täies pikkuses välja ja ärge laske käiviti käepidet lahti, kui nöör on välja tõmmatud. See võib toodet kahjustada.

9. Peale küttesegu süttimist mootoris lükake õhuklapp

algasendisse tagasi.

10. Mootori käivitumisel vajutage gaasihooba järk-

11. Veenduge, et mootor töötab sujuvalt ja laske

mootoril enne töötamist 1-2 minutit soojeneda.

• Mootori seiskamiseks vajuta seiskamislülitit. Tagasilöök

• Tagasilöök on toote järsk liikumine külg-, edasi- või tagasisuunas. Tagasilöök ilmneb siis, kui rohutera puutub vastu eset, mida ei saa lõigata. Tagasilöögioht on suurem aladel, kus lõigatavast materjalist pole head ülevaadet.

• Tagasilöögi korral tekib võib toote või seadmekasutaja asend muutuda. Tekib oht, et liikuv tera puutub vastu kõrvalseisjaid ja keegi saab vigastada.

• Paindunud, mõranenud, katkised ja kahjustunud terad visake ära.

• Kasutage vahedaid terasid. Kui tera on nüri, on tagasilöögioht suurem. Üldised tööjuhised HOIATUS: Olge pinge all oleva puu lõikamisel ettevaatlik. See võib enne või pärast lõikamist vetruda tagasi tavaasendisse, tabada teid või seadet ja põhjustada vigastuse.

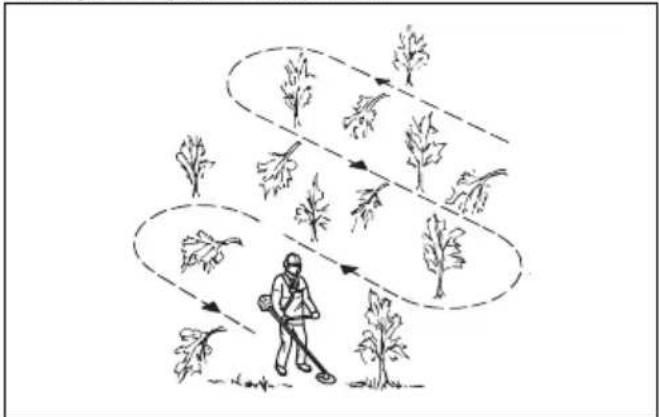

• Puhastage tööala ühes otsas vaba ruum ja alustage tööd sealt.

• Liikuge korrapäraselt üle tööala.

• Liigutage seadet täies ulatuses vasakule ja paremale, et puhastaksite iga pöördega 4–5 m laiuse ala.

• Enne ümberpööramist ja tagasi liikumist puhastage 75 m pikkune ala. Edasi liikudes võtke kütusenõu endaga kaasa.

• Liikuge sellises suunas, kus te ei pea kraave ega muid takistusi ületama rohkem kui hädavajalik.

• Liikuge sellises suunas, kus tuul puhub lõigatud rohu puhastatud alale.

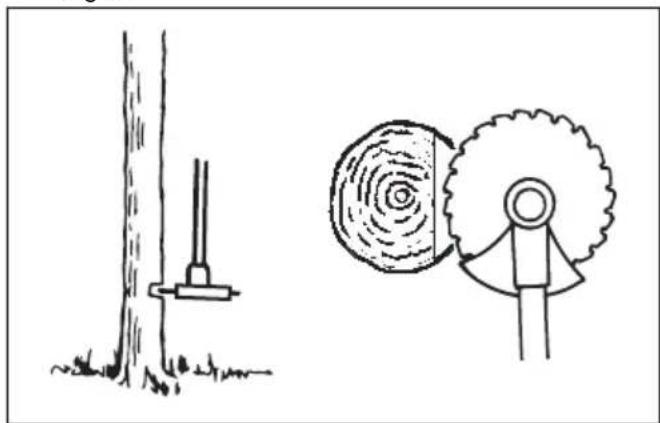

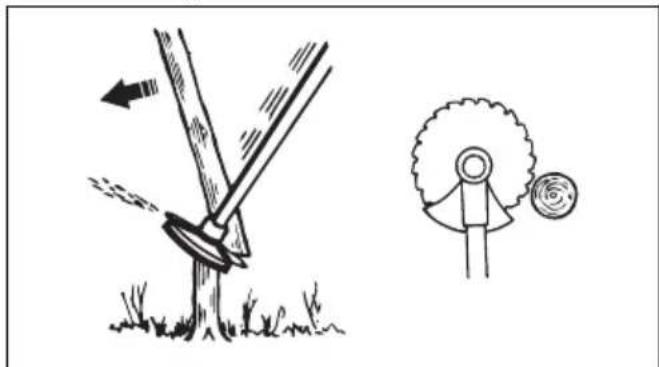

• Liikuge piki kallakut, mitte üles-alla. Metsa puhastamine saeteraga Puu langetamine vasakule Et puu langeks vasakule, tuleb tüve alumist osa suunata paremale poole.

1. Rakendage täisgaasi.

2. Pange saetera vastu puud, nagu joonisel näidatud.

3. Kallutage saetera ja suruge seda jõuga

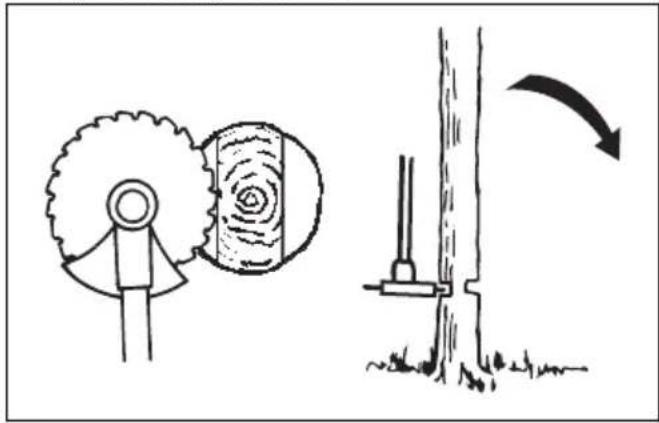

diagonaalselt alla paremale. Samal ajal lükake puud terakaitsmega. Puu langetamine paremale Et puu langeks paremale, tuleb tüve alumist osa suunata vasakule poole.

1. Rakendage täisgaasi.

2. Pange saetera vastu puud, nagu joonisel näidatud.

1681 - 001 - 28.06.2021 4213. Kallutage saetera ja suruge seda jõuga diagonaalselt üles paremale. Samal ajal lükake puud terakaitsmega. Puu langetamine ettepoole Et puu langeks ettepoole, tuleb tüve alumist osa suunata tahapoole.

1. Rakendage täisgaasi.

2. Pange saetera vastu puud, nagu joonisel näidatud.

3. Tõmmake saetera kiire liigutusega ettepoole.

Suurte puude langetamine Suuri puid tuleb lõigata kahelt küljelt.

1. Tehke kõigepealt kindlaks puu langemissuund.

2. Rakendage täisgaasi.

3. Esimene lõige tehke puu sellele küljele, kuhu see

4. Lõigake teiselt poolt tüvi läbi.

ETTEVAATUST: Kui saetera blokeerub, ärge tõmmake seadet äkilise liigutusega. See võib kahjustada saetera, nurkreduktorit, võlli või juhtrauda. Laske käepidemed lahti, võtke mõlema käega varrest kinni ja tõmmake seade aeglaselt lahti. Märkus: Väikeste puude langetamiseks kasutage rohkem lõikesurvet. Suurte puude langetamiseks kasutage vähem lõikesurvet. Võsalõikamine saeteraga Et puu langeks vasakule, tuleb tüve alumist osa suunata paremale poole.

• Lõigake läbi peenikesed puutüved ja võsud.

• Liigutage seadet küljelt küljele.

• Lõigake ühe liigutusega mitu puud.

• Peenikeste tüvede rühma lõikamine a) Lõigake välimised tüved kõrgelt. b) Lõigake välimised tüved õige kõrguseni. c) Lõigake keskelt. Kui te ei pääse keskosale juurde, lõigake välimised tüved kõrgelt ja laske neil kukkuda. See vähendab saetera blokeerumise ohtu.

1681 - 001 - 28.06.2021Rohu niitmine rohuteraga ETTEVAATUST: Ärge kasutage rohuterasid ega rohunuge puidu puhul. Kasutage rohuterasid ja rohunuge ainult kõrge või tiheda rohu puhul.

• Liigutage seadet küljelt küljele.

• Alustage lõikamisliigutust paremalt vasakule. Enne uut lõiget viige seade paremale.

• Lõigake rohutera vasaku poolega.

• Keerake rohutera vasakule nurga alla, et rohi langeks vaaluna. See teeb rohu kokkukogumise lihtsamaks.

• Hoidke stabiilset asendit, jalad kergelt harkis.

• Iga paremaleliigutuse järel astuge edasi ja veenduge enne uut lõiget, et teil on stabiilne asend.

• Suruge tugikuppel kergelt vastu maad, et rohutera ei tabaks maapinda.

• Lõigatava materjali ümber rohutera keerdumise ohu vähendamiseks järgige neid juhiseid. a) Rakendage täisgaasi. b) Ärge liigutage rohutera seadme vasakult paremale viimisel läbi lõigatud materjali.

• Enne lõigatud materjali kokkukogumist seisake mootor ja eemaldage seade rakmete küljest. Pange seade maapinnale. Muru pügamine trimmipeaga Muru pügamine

1. Hoidke trimmipead nurga all maapinna kohal. Ärge

vajutage trimmerijõhvi rohu sisse.

2. Lühendage trimmerijõhvi pikkust 10–12 cm (4–4,75

3. Taimede kahjustamise ohu vähendamiseks

vähendage mootori kiirust.

4. Esemete või rajatiste lähedal asuva muru pügamisel

rakendage 80% gaasi. Rohu eemaldamine

1. Hoidke trimmeripead maapinna kohal.

2. Kallutage trimmeripead.

3. Lõigake trimmeri jõhvi otsaga rohi tööalal asuvate

objektide ümbert. ETTEVAATUST: Lõigake rohi. Kui trimmeri jõhv tabab objekte, siis kiirendab see trimmeri kulumist.

4. Taimestiku lõikamisel ja eemaldamisel kasutage

80% kiirust. See vähendab trimmeripea ja trimmeri jõhvi kulumist. Rohu lõikamine

1. Rohu lõikamisel jälgige, et trimmeri jõhv asuks

maapinnaga paralleelselt.

2. Ärge vajutage trimmeripead vastu maapinda. See

võib toodet kahjustada. 1681 - 001 - 28.06.2021 4233. Liigutage muru lõigates toodet küljelt-küljele. Rakendage täisgaasi. Muru eemalepühkimine Pöörleva trimmerijõhvi ümber tekkivat õhuvoolu saab kasutada lõigatud muru alalt eemaldamiseks.

1. Hoidke trimmeripead ja jõhvi maapinna kohal

maapinnaga paralleelselt.

2. Rakendage täisgaasi.

3. Liigutage trimmipead küljelt küljele ja pühkige muru.

HOIATUS: Uue trimmerijõhvi paigaldamisel puhastage trimmeripea katet, et vältida tasakaaluhäireid ja käepidemete vibreerimist. Kontrollige ja vajaduse korral puhastage ka trimmipea muid osi. Hooldamine Sissejuhatus HOIATUS: Enne seadme hooldamist lugege läbi ohutuspeatükk ja veenduge, et see oleks teile täielikult arusaadav. Hooldusskeem Hooldamine Üks kord päevas Üks kord nädalas Iga kuu Puhasta välispinnad. X Kontrollige rakmeid kahjustuste suhtes. X Kontrollige gaasihoovastiku nupu lukustit ja gaasihoovastiku nuppu. Vt jaotist Gaasihoovastiku nupu luku kontrollimine lk 410

Kontrollige, et käepidemel ja juhtraual ei oleks kahjustusi, ja veenduge, et need oleksid kinnitatud õigesti.

Kontrollige seiskamislülitit. Vt jaotist Seiskamislüliti kontrollimine lk 411 . X Veenduge, et lõikeosa ei pöörleks tühikäigul. X Puhasta õhufilter. Kahjustuste leidmise korral vahetage see välja. X Kontrollige lõikeosakaitset kahjustuste ja mõrade suhtes. X Veenduge, et saetera või rohutera on õigesti kinnitatud. Veenduge, et saetera või rohutera on terav ega ole kahjustatud.

Kontrollige, et trimmipeal ei oleks kahjustusi ega mõrasid. Kahjustuste leidmise korral vahetage see välja.

Lukustusmutriga lõikeosade puhul keerake lukustusmutter täiesti kinni. X Veenduge, et transportkaitsmel ei oleks kahjustusi ja see oleks õigesti kinnita- tud.

Keera kinni mutrid ja poldid. X 424 1681 - 001 - 28.06.2021Hooldamine Üks kord päevas Üks kord nädalas Iga kuu Kontrolli, et mootorist, kütusepaagist ega kütusetorudest ei lekiks kütust. X Kontrolli, kas starter ja käivitusnöör on terved. X Kontrolli süüteküünalt. Vt jaotist Süüteküünla kontrollimine lk 427 . Vajaduse kor- ral vahetage süüteküünal välja. Veenduge, et süüteküünlal on raadiohäirete kait- se.

Puhasta karburaatori välispind ja selle ümbrus. X Veenduge, et koonusülekanne on reduktorimäärdega õigesti täidetud. Vt jaotist Reduktor lk 426

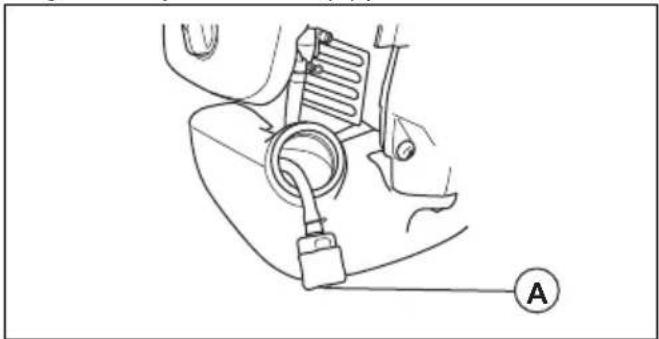

Kontrollige, kas kütusefilter on puhas ja kütusevoolik terve. Vajaduse korral va- heta välja.

Kontrolli kõiki juhtmeid ja ühendusi. X Vaheta süüteküünal. Veenduge, et süüteküünlal on raadiohäirete kaitse. X Tühikäigu pöörete arvu reguleerimine Kiirusnõel ja väikese kiirusega nõel on püsivalt seadistatud ja neid ei saa reguleerida. Tühikäigu pöörlemissagedus on ainus funktsioon, mida saab reguleerida.

1. Käivitage mootor ja veenduge, et see oleks enne

tühikäigu pöörete reguleerimist soe.

2. Keerake tühikäigupöörete reguleerimiskruvi

päripäeva, kuni lõikeosa hakkab pöörlema.

3. Keerake tühikäigupöörete reguleerimiskruvi

vastupäeva, kuni lõikeosa peatub.

4. Tühikäigu pöörete arv peab jääma allapoole lõikeosa

pöörlema hakkamise kiirusest. Tühikäigu pöörete arv on õige siis, kui mootor töötab igas asendis ühtlaselt. Süüteküünla hooldamine Summuti vähendab müra ja suunab mootori heitgaasid kasutajast eemale. HOIATUS: Katalüüsmuunduriga summutid muutuvad töötamise ajal väga kuumaks ja püsivad kuumana ka mõnda aega pärast seadme seiskamist. See kehtib ka tühikäigu puhul. Kokkupuude sellega võib põhjustada põletushaavu nahal. Mõelge tulekahjuohule.

3. Keerake lahti poldid ja eemaldage sädemepüüdja

võrk. 1681 - 001 - 28.06.2021 4254. Puhastage sädemepüüdja võrk või asendage seeuuega, kui see on vigastatud. ETTEVAATUST: Asenda vigastatud võrk uuega. Ärge kasutage seadet, kuisummuti sädemevõrk puudub või ondefektne. ETTEVAATUST: Kui võrk on sageli ummistunud, võib see olla signaaliks, etkatalüsaator ei tööta täisvõimsusel. Summutikontrollimiseks võtke ühendusthooldusesindusega. Ummistunudsädemevõrk põhjustab ülekuumenemist,mille tagajärjeks on silindri ja kolvikahjustused. Jahutussüsteem puhastamine/ hooldamine Tootel on jahutussüsteem. Määrdunud või ummistunudjahutussüsteemi korral kuumeneb toode üle ning silinderja kolb võivad kahjustada saada. Puhastagejahutussüsteemi harjaga kord nädalas või nõudliketingimuste korral sagedamini. Jahutussüsteem koosnebsilindrist (A) ja õhuvõtuavadest (B).

Õhufilter Must õhufilter võib põhjustada karburaatori rikkeid,käivitumisprobleeme, mootori võimsuse kadu jamootoriosade kulumist. Samuti kasutab mootor selliseljuhul tavapärasest rohkem kütust. Puhastage filtrit igakaheksa tunni järel, või kui seadet kasutatakse tolmuseskeskkonnas, siis sagedamini. Märkus: Pärast õhufiltri puhastamist võiväljavahetamist võib vajalik olla mootori reguleerimine.Vt jaotist Tühikäigu pöörete arvu reguleerimine lk 425

Puhastage ja kontrollige õhufiltrit.

1. Eemalda õhufilter.2. Kasutage õhufiltri puhastamiseks suruõhku.

ETTEVAATUST: Kui õhufiltrit pole võimalik täielikult puhastada, vahetasee välja. Radiaatori kahjustunudõhufilter tuleb alati välja vahetada.3. Puhastage õhufiltri katte sisepind. Kasutagesuruõhku või harja. Kütusefilter Kui mootoril lõpeb kütus, veenduge, et kütusepaagikorgi õhuava ja kütusefilter (A) poleks ummistunud.

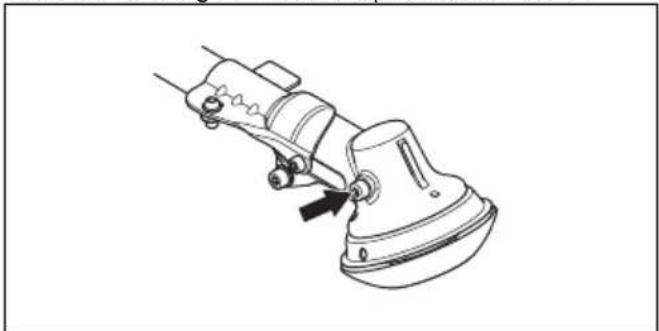

Reduktor Nurkreduktor on vabrikust tulles täidetud küllaldasemäärdekogusega. Enne seadme kasutamist veendugesiiski, et nurkreduktor on 3/4 ulatuses määrdegatäidetud. Kasutage McCulloch spetsiaalset määret.Koonushammasrattal ei ole vaja määret vahetada, kuikoonushammasratast ei remondita. 1681 - 001 - 28.06.2021Süüteküünla kontrollimine ETTEVAATUST: Kasutage alati soovitatud tüüpi süüteküünalt. Vale tüüpi süüteküünal võib toodet kahjustada.

• Kontrollige süüteküünalt, kui mootori võimsus on madal, mootor ei käivitu kergesti või ei tööta tühikäigul korralikult.

• Süüteküünla elektroodidele võõrainete kogunemise ohu vähendamiseks täitke järgmisi juhiseid. a) Veenduge, et tühikäigu pöörete arv on õigesti seadistatud. b) Veenduge, et kütusesegu oleks õige. c) Veenduge, et õhufilter oleks puhas.

• Kui süüteküünal on määrdunud, puhastage see ja kontrollige, kas elektroodide vahe on õige, vt jaotist Tehnilised andmed lk 427

• Vajaduse korral vahetage süüteküünal välja. Tehnilised andmed B40 B Elite B40 BT Elite Mootor Silindrimaht, cm

40,1 40,1 Silindri läbimõõt, Ø mm 40,5 40,5 Silindri töökäigu pikkus, mm 31,1 31,1 Pöörlemiskiirus tühikäigul, p/min 3000 3000 Soovituslik suurim pöörete arv, p/min 12000 12000 Väljuva võlli pöörlemiskiirus, p/m 8220 8220 Mootori max võimsus ISO 8893 järgi, kW / p/min 1,5/9000 1,5/9000 Süütesüsteem Süüteküünal NGK CMR7H-10 NGK CMR7H-10 Elektroodide vahe, mm 0,9-1,0 0,9-1,0 Kütuse-/määrimissüsteem Karburaatori tootja/tüüp Ruixing H225D- Ruixing H225D- Kütusepaagi maht, l/cm³ 1 / 1000 1/1000 Mass Seadme kaal ilma kütuse, lõikeosa ja kaitsmeta, kg 7,3 7,4 Müraemissioon

Helitugevuse tase, dB(A) 112 112 Müravõimsustase, garanteeritud L

Müraemissioon ümbritsevasse keskkonda, mõõdetud helivõimsuse tasemena (L

) vastavalt EÜ direktiivile 2000/14/EÜ Seadme antud müratase mõõdeti enim müra tekitava originaallõikeosa kasutamisel. Erinevus ga- ranteeritud ja mõõdetud helivõimsustaseme vahel seisneb selles, et direktiivi 2000/14/EÜ alusel hõlmab ga- ranteeritud helivõimsustase ka mõõtmistulemuste dispersiooni ja kõrvalekaldeid sama mudeli erinevate sead- mete vahel. 1681 - 001 - 28.06.2021 427B40 B Elite B40 BT Elite Müratasemed

Ekvivalentne müra rõhutase kasutaja kõrva juures, mõõdetud EN/ISO 11806 ja ISO 22868 järgi, dBA, väikseim/ suurim: Originaaltrimmipeaga 100 100 Originaalrohuteraga 99 99 Originaalsaeteraga – 99 Vibratsioonitase

Käepidemete ekvivalentsed vibratsioonitasemed (a hv,eq ), mõõdetud EN ISO 11806 ja ISO 22867 järgi, m/s

Müra rõhutaseme kohta toodud andmete statistiline dispersioon (standardhälve) on 1 dB(A).

Vibratsioonitaseme kohta toodud andmete tüüpiline statistiline dispersioon (standardhälve) on 1 m/s

428 1681 - 001 - 28.06.2021EÜ vastavusdeklaratsioon EÜ vastavusdeklaratsioon Husqvarna ABSE-561 82 Huskvarna, Rootsi [phone], kinnitab, et võsalõikurid McCulloch B40 B Elite, ja seerianumbritega alates 2021 ja edasi (aastaarv ja sellele järgnev seerianumber on selgelt märgitud mudeli andmesildile) vastavad järgmise NÕUKOGU DIREKTIIVI nõuetele:

• 2006/42/EÜ (17. mai 2006), masinadirektiiv;

• 2014/30/EL (26. veebruar 2014), elektromagnetilise ühilduvuse direktiiv.

• 2000/14/EÜ (8. mai 2000), müradirektiiv; Vastavushindamine vastavalt lisale V. Müra kohta leiate teavet tehniliste andmete peatükist.

• 8. juuni 2011. a., „elektri- ja elektroonikaseadmetes teatavate ohtlike ainete kasutamise piiramise direktiiv” 2011/65/EL. Rakendatud on järgmisi standardeid:
