Produkttype	Trådløs skrutrekker/slagbormaskin
Merke	HiKOKI
Modell	DV36DAW2Z
Nominell spenning	36 V (multispennings litium-ion-batteri)
Tomgangshastighet (lav)	500 min⁻¹
Tomgangshastighet (høy)	2100 min⁻¹
Chuckkapasitet	1,5 – 13 mm
Dreiemomentinnstillinger	22 posisjoner + boring
Borekapasitet (stål)	13 mm
Borekapasitet (tre)	65 mm
Borekapasitet (betong)	16 mm (med slag)
Vekt (med batteri)	Ca. 2,8 kg
Kompatibelt batteri	BSL36A18 (2,5 Ah) / BSL36B18 (5,0 Ah)
Lader	UC18YSL3 (leveres separat)
Belysning	Integrert LED (foran)
Rotasjonsretning	Forover / Bakover (reverseringsbryter)
Sikkerhetsfunksjon	Reaktiv kraftkontroll (RKC)
USB-port	Ja (på lader, for lading av mobile enheter)
Vedlikehold	Rengjør med tørr klut; oppbevares under 40°C
Garanti	I henhold til nasjonale forskrifter (se sertifikat)

Ofte stilte spørsmål - DV36DAW2Z HiKOKI

Hvilken type batteri skal brukes med skrutrekkeren HiKOKI DV36DAW2Z?

Bruk utelukkende HiKOKI-batterier fra Multi Volt 36 V-serien, som modellene BSL36A18 eller BSL36B18. Ikke bruk andre batterier.

Hvordan lader jeg batteriet?

Sett batteriet inn i laderen UC18YSL3 som er koblet til en stikkontakt. Indikatoren blinker blått under lading og blir grønn når den er ferdig. Overhold temperaturområdet 0-50°C.

Hvordan stiller jeg inn dreiemomentet?

Drei clutchen til en av de 22 trinnene (1-22) for å justere dreiemomentet. For boring, sett den på borsymbolet.

Hvordan bytter jeg hastighet?

Bruk hastighetsvelgeren (LS/HS) for å bytte fra lav hastighet (500 o/min) til høy hastighet (2100 o/min). Forsikre deg om at bryteren er i av-posisjon før du bytter.

Hva gjør jeg hvis verktøyet ikke starter?

Kontroller at batteriet er ladet og riktig satt inn (klikk). Hvis indikatoren blinker lilla, rengjør terminalene. Hvis problemet vedvarer, kontakt kundeservice.

Hvordan installerer jeg sidehåndtaket?

Skru sidehåndtaket godt fast på frontdekselet. Det kan dreies til ønsket vinkel. Bruk det alltid for optimal kontroll.

Kan jeg lade en telefon via verktøyet?

Ja, takket være USB-porten på laderen UC18YSL3. Koble USB-kabelen til laderen og enheten din. Lading er mulig med batteri eller strømnett.

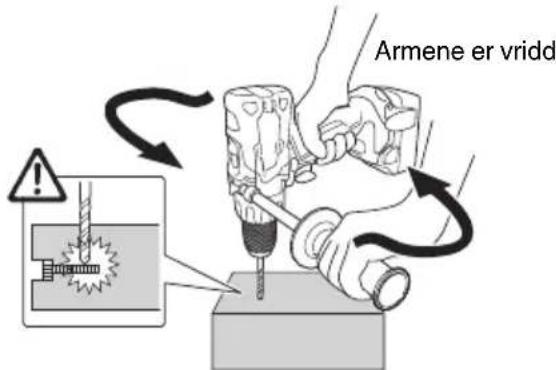

Hvordan bruker jeg reaktiv kraftkontroll?

RKC aktiveres automatisk hvis boret plutselig setter seg fast. Verktøyet stopper motoren og LED-en blinker. Slipp avtrekkeren, fjern årsaken til overbelastningen, og fortsett.

Hva gjør jeg ved overoppheting av verktøyet?

Hvis motoren stopper og LED-en blinker sakte, la verktøyet og batteriet avkjøles i friluft. Unngå å utsette dem for sollys.

Hvordan vedlikeholder jeg skrutrekkeren?

Rengjør utsiden med en tørr klut. Kontroller jevnlig at skruene er stramme. Rengjør terminalene på batteriet og verktøyet for å unngå spon. Oppbevar på et tørt sted under 40°C.

BRUKSANVISNING DV36DAW2Z HiKOKI

Kortslutting av batteripolerna kan orsaka brännskada ell er brand.

Vatska som lacker fran batteriet kan orsaka irritation eller brannskador.

5. Rengöring av utsidan

Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.

Vær desuden opmaerksom pa følgende advarsler og forholdsrregler.

ADVARSEL

Kontroller med mellemrum for, under og after betjening.

FORSIGTIG

(Oversettelse av original bruksanvisning)

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKTOY

ADVARSEL

Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifikasjoner som medfolger.

Folges ikke instruksjonene under, kan det medfrolelektrisk stot, brann og/eller alvorlig personskade.

Ta vare pà alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktoy" i advarslene henvisser bade til elektrisk elektroverktoy (med ledning) og batteridrevet elektroverktoy.

a) Hold arbeidsområdet rent og godt opplyst. Uryddige ell er mørke omrader kan fore til ulykker.
b) Bruk aldri elektroverktoy pa steder med fare for eksplosjon, sik som i naerheten av brennbare vasker, gass erer stov. Stov eller gasser kan antennes av gnister fra elektroverktoyet.
c) La aldri barn aller andre personer sta i nærhen\ när du bruker et elektroverktøy.\ Du kan bli forstyret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Stopslet pa elektroverktoyet ma passer med vegguttaket. Du ma aldri endre stopslet pa noen mate. Bruk aldri en adapter sammen med et jordet elektroverktoy. Uendrede stopsler og passende uttak vil redusere faren for elektrisk stot.
b) Unngå Åkommen i kontakt med jordede overflater slik som rør, radiatorer, komfyrer erler kjoleskap. Faren for elektrisk stot vil vare storre dersom du er jordet.
c) La aldri elektroverktoyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktoyet, kan det oke faren for elektrisk stot.
d) Ikke skad ledningen. Bruk aldri ledningen til a bare, trekke erler kople fra elektroverktoyet. Hold strmledningen unna varme, olje, skarpe kanter ell erler bevegelige deler.

e) När du bruker elektroverktøy utendørs, bruk en skjeteledning som er egnet for utendørs bruk. Bruk av en skjeteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk stot.
f) Hvis bruk av elektroverktøyet i et faktig område ikke kan unngås, bruk et stromuttak med jordfeilbryter. Bruk av jordfeilbryter reduserer faren for elektriske stot.

3) Personlig sikkerhet

a) Vær papiasselig, se hva du gjør og bruk sunn fornuft när du bruker et elektroverktøy. Du ma aldri bruke et elektroverktøy när du er sliten eller trett, aller dersom du er pavirket av narkotiske stoffer, alkohol eller medisiner. När du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kinne fore til alvorlige personskader.
b) Bruk personlig verneutstyr. Ha alltid pa deg vernebriller. Bruk av verneutstyr som en stovmaske, sklisikre vernesko, vernehjelm eller horselsvern i passende forhold vil redusere persorskader.

c) Forhindre utilisiktet start av elektroverktoyet. Pass pa at bryteren pa elektroverktoyet er slatt av for verktoyet kopies til vegkkontakten og/eller batteriet, ellr for verktoyet loftes ellr bares. Hvis du holder fi ngeren pa bryteren nr du bærer elektroverktoyet, ellr dersom bryteren er slatt pa nar det er koblet til en stromkilde kan det oppsta ulykker.
d) Fjern eventuelle justeringsnokler / er skrunokler for du slar pa elektroverktoyet. Dersom en justeringsnokkel / er skrunokkel er festet til en roterende del pa elektroverktoyet narr det startes, kan det fore til persorskade.
e) Ikke strekk ellen deg for langt.Pass pa at du.
star stodig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktoyet i uventede situasjoner.
f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Lose klær, smykker ell er langt hår kan vikle seg inn i de bevegelige delene.
g) Hvis verktoyet leveres med en stovsmler erler annet oppsmlingsutstyr, ma du passe pa at disse monteres og brukes pa riktig mate. Bruk av stovoppsamler kan redusere stovrelaterte farer.
h) Ikke talett pəller overse sikkerhetsprinsippene for verktoyet selv om du har blitt godt kjent med det som ffolge av hypppig bruk. En uforsiktig handling kan pa brokdelen av et sekund forarsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjore arbeidet lettere og tryggere i denBrukshastigheten det er beregnet til.
b) Ikke bruk elektroverktoyet dersom av/pa-knappen ikke virker. Det er farlig á bruke elektroverktoy som ikke kan kontrolleres ved bruk av av/pa-knappen. Verktoyet ma da repareres.
c) Kople stopslet fra stromkilden og/eller ta batteripakken ut av elektroverktoyet, hvis dette er mulig, for du foretar justeringer, skifter tilbehør eller legger vekk elektroverktoy. Slike forebyggende sikkerhetstiltak redusere risikoen for a starte elektroverktoyet ved et uhell.
d) Lagre elektroverktoyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktoyet aller davon brukerverledningen, bruke elektroverktoyet. Elektroverktoy er farlige hvis det brukes av uerfarne personer.
e) Vedlikehold elektroverktoy og tilbehør. Kontroller at ingen bevegelige deler har LAST seg, er feiljustert, knekt, eller har andre skader som kan påvirkeBruken av elektroverktoyet. Hvis elektroverktoyet er skadet, ma det repareres ffor det brukes. Mange ulykker oppstår pajs grunn av darylig vedlikehold av elektroverktoy.
f) Hold skjaereverktoy skarpe og rene. Riktig vedlikehold av skjaereverktoy med skarpe skjaerekanter vil redusere faren for at de laser seg, samtidig som de vil vare lettere a kontrollere.
g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktoyet brukes til andre operasjoner enn det er beregnet for, kan det oppsta farlige situasjoner.

Norsk

h) Hold handtak og gripefl ater tøre, rene og fri for olje og fett.

Glatte händtak og gripefl ater hinder trygg handtering og kontroll av verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevet verktoy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten. En lader som passer for en batteripakke, kan forarsake brannfare his den brukes med andre batteripakker.

b) Bruk bare elektroverktøyet med spesifi sert type batteripakke.

Bruk av andre batteripakker kan.fore til brannfare og skader.

c) När batteripakken不解 er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene.

Kortslutting av batteripolene kan forarsake skader ell erbrann.

d) Under uvørne forhold kan væske spreute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppsta, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, ma du øgså søke medisinsk hjelp.

Skadede eller modifi serte batterier kan ha en uforutsigbar oppforsel som medforer brann, eksplosjon uller fare for skade.

g) Følg alle ladeinstruktør og lad ikke batteripakken eller verktøyet utenfort temperaturområdet som er angitt i instruktjone.

Feil lading ell er lading ved temperaturer utenfor det angitte omradet kan skade batteriet og oke risikoen for brann.

6) Service

a) La kvalifi sert servicepersonell som kun bruker originale resvedeler utfore service pa elektroverktoyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

b) Utfør aldri service på skadede batteripakker. Service på batteripakker skal kun utfores av produsenten eller godkjente serviceleverandorer.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer.
När det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETSADVARSLER FOR BATTERIDREVET BOREMASKIN / SLAGBOREMASKIN

Sikkerhetsinstruktjoner for alle handlinger

a) Bruk hørselsvern nár du bruker slagboremaskinen.

Stoyeksponeringen kan före til tap av hørsel.

c) Stram godt til verktoyet for bruk.

Dette verktoyet gir et dreiningsmoment med hoyytelse, og hvis det icke strammes ordentlig til for drift, kan tap av kontroll fere til personskader.

d) Hold elektrovertøyet i isolerte gripeflater nár du utfører handlinger hvor skjæverktøyet kankommen i kontakt med skjulte ledninger.

Skjaertilbehør somkommen i kontakt med en stromførende ledning kan gjore utsatte metalldeler av elektronverktøyet stromførende, og kan giBruken et elektrisk stot.

Sikkerhetsinstruksjoner for bruk av Lange bits

a) Boret mä aldri betjenes på hoyere hastigheter enn hóyeste angitte hastighetskapasitet.

Borebitset kan boye seg hvis det dreier fritt uten kontakt med arbeidsstykket ved hoyere hastigheter, noe som kan före til personskader.

b) Du mä alltid starte boring på lave hastigheter med borebitset i kontakt med arbeidsstykket.

Borebitset kan boye seg hvis det dreier fritt uten kontakt med arbeidsstykket ved hoyere hastigheter, noe som kan före til personskader.

c) Trykk mä bare paføres i direkte linje med borebitset, og overdrevet trykk mä unngås.

Bits kan boye seg, noe som kan fore til brudd erler tap av kontroll, som videre kan fore til persorskader.

FLERE SIKKERHETSADVARSLER

1. Pass pà at omrædet som skal bores er absoluti fri for skjulte hindringer, inkludert elektriske ledninger, vannog gassrør. Boring i forannevnte kan fore til elektriske støt eller kortslutting, gasslekkasje aller andre farer som kan fore til alvorlige ulykker aller skader.
2. Sorg for a holde fast verktoyet under bruk. Hvis du ikke gjor det, kan det oppsta ulykker erler skader (Fig. 19).
3. Når du bruker verktøyet, må du sorge for at sidehandtaket er montert og forsvarlig festet.
   Hvis det ikke er forsvarlig festet, kan verktøyet rykke ut av posisjon när det overbelastes, og forårsake personskade.
4. Under bruk ma du sorge for a holde verktoyets handtak og sidehandtak med begge hender. Hvis不信 dette gjores, kan skade oppsta.
5. Fest arbeidsstykket. Et arbeidsstykke som er festet med klemme aller i en skrustikke holdes sikrere enn for hand.
6. Sette opp og kontrollere arbeidsmiljoet. Kontroller om arbeidsmiljoet er egnet ved a folge forholdsreglene.
7. Ikke la fremmedlegemerkommeninniapningen fortilkoling av oppladbart batteri.
8. Ikke demonter det oppladbare batteriet aller laderen.
9. Aldri kortslutt det oppladbare batteriet. Kortslutning av batteriet vil medfore et kraftig elektrisk stot og overoppheting. Det vil.fore til brannskader erler at batteriet skades.
10. Ikke kast batteriet pa et bal. Hvis batteriet er brent, kan det eksplodere.
11. Ta med batteriet til butikken der det ble kjopt sa snart batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.
12. Ikke plasser gjenstander i laderens ventilasjonsapninger. Dersom metallgjenstander eller brennbare gjenstander fores inn i laderens ventilasjonsapninger kan det fore til elektriske stot eller at laderen blir ødelagt.
13. Nár du monterer en bit i det nøkkellse festet má du stramme til hylsen skikkelig. Hvis hylsen ikke er strammet, kan biten gli eller falle ut og forårsake skade.

14. Nár du endrer rotasjonshastigkeit med skiftehandtaket ma du kontrollere at strombryteren er av. Endres hastigkeit mens motoren roterer vil det skade girene.

15. Clutchskiven kan/DDke stilles inn mellom tallene "1, 4, 7...22" ell punktene.Den kan heller icke stilles inn mellom tallet "22" og linjen midt pa boremerket.Dette kan forarsake skade.

16. Bruk alltid donne encheten med medurs rotasjon nár du bruker den som en slagboremaskin.

17. La encheten hvile etter kontinuereglik bruk.

18. Elektroverktøyet er utstyrt med temperaturbeskyttelseskrets for a beskytte motoren. Kontinuerlig arbeid kan fore til at temperaturen i encheten stiger og aktiverer temperaturbeskyttelsesenheten og stopper driften automatisk. Hvis dette skjer, ma du la elektroverktøyet kjoles ned for du fortsetter bruk.

19. Motoren kan stoppe dersom verktøyet blir overbelastet.
    Hvis dette skulle skje, slipp verktøybryteren og fjern ársaken til overbelastningen.

Unngå Å berøre forhuset, som kan bli opphetet ved kontinuierlig bruk.

1. Motorrotasjonen kan lases nár enchetenBrukes som en boremaskin. Nár du bruker boremaskinen ma du passepa at du ikke laser motoren.
2. Bruk av batteriet i kalde omgivelser (under 0 grader Celsius) kan noen ganger resultere i svekket strammemoment og reduset arbeidskapasitet. Dette er imidertid et midlertidig fenomen, og gär tilbake til det normale när batteriet blir varmt.
3. Montere kroken sikkert. Hvis ikke kroken er godt festet, kan detøre til skader under bruk.

Nár du velger Å bære verktøyet hektet til hoftebeltet ditt, sorg for a løsne biten og sidehandtaket. Hvis ikke dette gjores, kan det oppsta uforutsette persorskader.

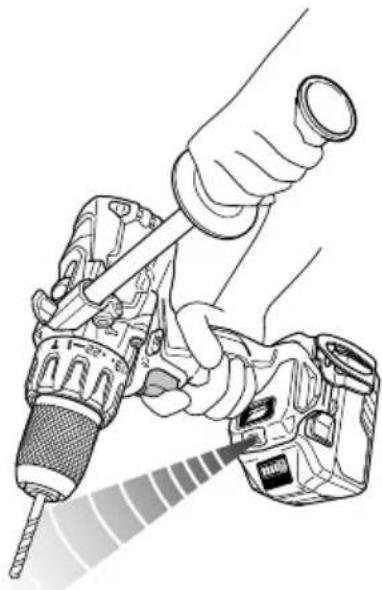

1. Ikke se direkte inn i lyset. Slike handleringer kan resultere i oyeskader.

1. Ikke bruk Produktet hvis verktøyet eller batteriterminalene (batterifestet) er deformert.

Installasjon av et slikt batteri kan fore til kortslutning, som kan fore til røykutslipp eller antenning.

1. Hold verktoyets terminaler (batterifeste) fri for spon og stov.
   Forbrukma du sorge for at spon og stovIkke har samlet segi omradet rundt terminalene.
   O Forsök à unngà at spon aller stov på verktøyet faller ned på batteriet.
   Nár du avbryter operasjonen eller etter bruk, ma du ikke forlate verktøyet i et område der det kan blu utsatt for fallende spon eller stov.

Det kan fore til kortslutning som kan fore til roykutslipp erler antenning.

1. Bruk alltid verktøyet og batteriet ved temperaturer mellom -5°C og 40°C.
2. Lad alltid batteriet ved en omgivelsestemperatur pa 0 - 40^

ADVARSEL ANGÄENDE LITHIUM-ION BATTERI

For a oke levetiden er litium-ion batteriet utstyrt med en beskyttelsefsfunksjion som stanser utgangseff ekten.

I tilfeilene 1 og 3, beskrevet nedenfor, nár du bruker dette produitet, selv om du trykker på knappen, kan motoren stoppe. Dette er/DDke problemet, men resultatet av beskyttelsefsfunksjonen.

1. När gjenværende batterieff ekt loper ut, stanser motoren. Skjer dette ma du lade opp batteriet med det samme.

2. Dersom verktøyet er overbelastet, kan motoren stanse. I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere arsaken til overbelastning. Etter dette, kan du bruke det igjen.

3. Hvis batteriet blir overopphetet nár elektroverktoyet blir overbelastet, kan batteristrømmen bli brutt.

I dette tilfellet ma du stanse braken av batteriet og la det ble avkjolt. Etter dette, kan du bruke det igjen.

Förä forhindre lekkasje fra batteriet, varmeutvikling, røy Kutvikling, eksplosjoner eller antenning, sorg for a falgde disse forholdsreglene.

1. Sørg for at spon og stov ikke samler seg på batteriet.
   Sorg for at spon og stov ikke faller på batteriet under arbeidet.
   Sorg for at spon og stov som faller pa elektroverktoyet\ ikke samler seg pa batteriet.
2. Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv.
   O Før du lagrer et batteri, fjern all spon og stov som kan feste seg pa batteriet. Ikke lagre det sammen med metalldefer (skruer, spiker, og lignende).
3. Ikke stikk batteriet med en skarp gjenstand som en spiker, slå pa det med en hammer, trå pa, kast eller utsett batteriet for kraftige fysiske støt.
4. Ikke bruk et tydelig ødelagt eller deformert batteri.
5. Ikke bruk batteriet med feilkoplet polaritet.
6. Ikke koble direkte til et elektrisk uttak aller bilens sigarettenner.
7. Ikke bruk batteriet til et annet formal enn de som er spesifi sert.
8. Hvis batteriladingen blir mislykkekt selv när den angitte ladetiden har gatt, ma du øyeblikelig stanse ytterligere lading.
9. Ikke plasser eller utsett batteriet for hoye temperaturer eller hoyt trykk som i en mikrobolgeovn, torker aller i en beholder under hoyt trykk.
10. Holdes unna fl ammer umiddelbart nár ekkel lukt ell er lekkasje oppdages.
11. Ikke bruk på steder der sterk statisk elektrisitetsutladning genereres.
12. Hvis det oppstar batterilekkasje, ekkel lukt, varme genereres aller dersom batteriet blir mistarget, deformert aller pa noen mate virker unormalt under bruk, gjenopplading aller lagring, ma du fjerne det fra elektroverktoyet aller batteriladeren, og stansBruken.
13. Ikke senk batteriet ned i væsker ellr la noen væsker fl yte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forrsake skade som medforer brann ell er eksplosjon. Oppbevar batteriet pa et kjolig, tort sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass ma unngas.

FORSIKTIG

1. Hvis det lekker væske fra batteriet og这部分kommen i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springsen, og ta kontakt med en lege øyeblinkkelig.
   Hvis dette-ieke gjores kan vaesken fore til synsproblemer.
2. Hvis bruker fár væske fra batteriet på hud eller klaer, vask ordentlig med rent vann, for eksempel vann fra Springen, øyeblikelig.
   Væsken kan forårsake irritasjon på huden.
3. Hvis du finner rust, ekkel lukt, overoppheting, misfarging, deforming, og/eller andre uregelmessigheter nár du bruker batteriet for对不起 gang, ma du ikke bruke det, men returnere det til din forhandler eller leverandør.

ADVARSEL

Hvis et elektrisk ledende objektkommen ikontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, falg noye reglene for folgende innhold.
O Ikke plasser elektrisk ledende objekter som spiker aller metallträder av jern aller kopper i oppbevaringskassen.

Norsk

For a unnga at kortslutning inntreff er, legg batteriet verktoyet eller monter batteridekslet for lagring sik at ventilatoren ici er synlig.

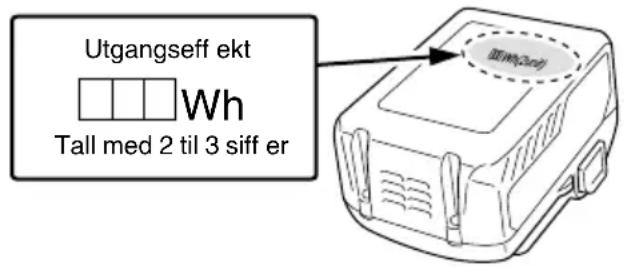

OM TRANSPORT AV LITIUMIONBATTERIET

Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseff ekten og folg instruksjonene til transportselskapet nár du bestiller transport.

Lithiumionbatterier med en effekt større enn 100 Wh ansees som fraktklasse farlige varer og krever spelsielle behandlingsprosedyrer.
For transport utenlands ma du folge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.

FORHOLDSREGLER FOR USB-ENHETSTILKOBLING (UC18YSL3)

När et uventet problem oppstär, kan data i en USB-enhet som er koblet til dette produitet, blådelagt eller tapt. Sørg for alltid for at du sikkerhetskopierer data i USB-enheten for du bruker den sammen med dette produitet.

Vær oppmerksom pæ at selskapet vart ikke pætär seg noe som helst ansvar for data som er lagret i en USB-enhet som er ødelagt eller tapt,ller for skade som kan oppsta pa en tilkoblet,enhet.

ADVARSEL

O Før bruk kontrollerer du den tikkoblende USB-kabelen for defekter eller skader.

Bruk av en defekt aller skadet USB-kabel kan.fore til roykutvikling aller antenning.

När Produktet ikke brukes, dekker du over USB-porten med gummidekslet.

Oppsampling av stov osv. i USB-porten kan forarsake roykutvikling aller antenning.

MERK

Det kan oppsta en sporadisk pause under USB opplading.

Dersom du ikke gjør dette, kan ikke bare batteriets levetid ble reduset av en USB-enhet, men det kan øgså före til uforutsette ulykker.

Det er kanskjevenile mulig à lade opp noen USB-enheter, avhengig av type aller enthet.

Følgende symboler brukes for maskinen. Sørg for a forstø betydningen av disse symbolene før maskinen tas iBruk.

	DS36DA: Batteridrevet skrutrekker/boremaskin DV36DA: Batteridrevet slagboremaskin
	For ø minske faren for skade ø braukeren lese instruksjonsboken.
	Kun for EU-land Kasser aldri elektroverktøy sammen med husholdningsavfallet! I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsreikkefolge i samsvar med nasjonale lover, ø elektroverktøy som har{nàdd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
---	Likelstrøm
V	Merkespenning
n0	Ubelastet hastigkeit
min-1	Svingninger per minutt
Bpm	Støt hast.
Ls	Lav hastigkeit
Hs	Høy hastigkeit
	Murstein
	Tre
	Metall
	Maskinskrue
	Treskrue
	Borfeste kapasitet
	Vekt* (i henhold til EPTA-prosedyren 01/2014)
	Boring
	Slagboring
	SIå PÅ
	SIå AV
	Koble fra batteriet
	Endre rotasjonshastighet - Høy hastighet
	Endre rotasjonshastighet - Lav hastighet
	Medurs rotasjon
	Moturs rotasjon
	Lys; Batteriets gjenværende kapasitet er over 75%.
	Lys; Batteriets gjenværende kapasitet er 50%-75%.
	Lys; Batteriets gjenværende kapasitet er 25%-50%.
	Lys; Batteriets gjenværende kapasitet er mindre enn 25%.
	Blinker; Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig.
	Blinker; Utmating stoppet på grunn av hoy temperatur. Fjern batteriet fra verktøyet og la det blh aktkvjølt.
	Blinker; Utmating suspendert på grunn av feil eller funksjonsfeil. Problemet kan:vare batteriet, sö kontakt din forhandler.
	Advarsel

• Avhengig av vedlapt batteri. Den tyngste vekten måles med BSL36B18 (selges separat).

STANDARD TILBEHØR

I tillegg til hovedenheten (1 enthet) inneholder pakken tilbehør som er listet opp på side 252.

Standard tilbehör kan endres uten varsel.

ANVENDELS

Skru inn og fjerne maskinskruer, treskruer, tappeskruer og lignende.
Borei forskjelligemetaller
O Bore i forskjellige tretyper
O Bore i murstein, betong og lignende.
- Skru inn og fjerne maskinskruer, treskruer, tappeskruer og lignende.
O Bore i forskjellige metaller
O Bore i forskjellige tretyper

SPESIFIKASJONER

Spesifi kasjonen til dette elektroverktøyet er i listet opp i tabellen på side 251.

• Eksisterende batterier (BSL3660/3620/3626, BSL18xx og BSL14xx-serien) kan/DDE brukes med dette verktoyet.

MERK

På grunn av HiKOKIs kontinuierlige forsknings- og utvikingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel.

LADING

Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

1. Kople laderens strømkabel til stikkontakten.

(2) Angaende temperaturer og ladetid til det oppladbare batteriet Temperaturer og ladetider vil bl som vist i Tabell 2.

Tabell 2

Lader			UC18YSL3
Batteri	Batteritye Li-ion
	Temperaturer hvorbatteriet kan lades		0°C-50°C
	Ladespenning V 14,4 18
	Ladetid, ca.(Ved 20°C)		BSL14xx-serien BSL18xx-x-serien				Multi-volt serien
			(4 celler) (8 celler) (5 celler) (10 celler) (10 celler)
			BSL1415S:15BSL1415:15BSL1415X:15BSL1420:20BSL1425:25BSL1430C:30	BSL1430:20BSL1440:26BSL1450:32BSL1460:38	BSL1815S:15BSL1815:15BSL1815X:15BSL1820:20BSL1825:25BSL1830C:30	BSL1830:20BSL1840:26BSL1850:32BSL1860:38	BSL36A18:32BSL36B18:52
USB	Ladespenning V 5
	Ladestrom A 2

MERK

Ladetiden kan variere avhengig av temperatur og stromkildens strømspenning.

4. Kople laderens strømkabel fra stikkontakten.

5. Hold fast laderen og trekk ut batteriet.

MERK

Pass pá a trekke ut batteriet fra laderen etter bruk og oppbevar det.

När det gjelder elektrisk utlading for nye batterier osv.

Ettersom den innvendige kjemiske substansen i nye batterier og batterier som ikke har blitt brukt over en lengreperiode ikke er aktivert,kan den elektriske utladingen vare lav nár du bruker dem for对不起 og annen gang.Dette er et midlertidig fenomen,og normal tid som kreves for opplading vil gjenopprettes ved a lade batteriene 2-3 ganger.

Nár du folor at strømmen til verktøyet blir svakere, ma du stoppe Å bruke verktøyet og lade opp batteriet. Hvis du fortsetter Å bruke verktøyet og lade ut den elektriske strommen, kan batteriet bli skadet og dets levetid vil bli kortere.

(2) Unngå opplading ved høye temperaturer.

Et oppladbart batteri vil vare varmt like etter bruk. Hvis et slikt batteri lades opp pa nytt like etter bruk, vil den innvendige kjemiske substansen forringes, og batteriets levetid vil bli forkortet. La batteriet vare og lad det opp fetter at det har kjolt seg ned en stund.

FORSIKTIG

Hvis batteriet lades mens det er varmt, har det enten blitt stäende for lenge pa et sted utsatt for direkte sollys aller fordi batteriet nettopp har vært i bruk, begyinner laderens indicatorlampe á lyse i 0,3 sekunder, for deretter á være slukket i 0,3 sekunder (av i 0,3 sekunder). I dette tilfellet ma batteriet kjoles ned För ladingen starter.
När ladeindikatorlampen blafrer (med intervaller på 0,2 sekunder), mä du kontrollere om det finnes fremmedlegem i laderens batterikontakt. Hvis det ikke finnes noen fremmedlegem, er det mulig at batteriet aller laderen er defekt. Ta den med til et godkjent servicesenter.
O Da det tar den innebygde mikrodatamaskinen cirka 3 sekunder a bekrefte at batteriet som lades med UC18YSL3 er tatt ut, vent i minst 3 sekunder for det settes inn igjen for a fortsette ladingen. Hvis batteriet settes inn igjen for det har gatt 3 sekunder, kan det hende at batteriet ikke blir korrekt ladet.

MONTERING OG BRUK

Handling Figur Side
Ta ut og sette inn batteriet	2	2
Lading	3	2
Sette på / fjerne sidehändtaket	4	2
Strammemoment justering	5	3
Velge boreposisjon	6	3
Velge slagboreposisjon	7	3
Endre rotasjonshastighet	8	3
Demontering og montering av krok	9	3
Gjenværende batteriindikator	10	4
Hvordan bruke LED-lampen	11	4
Montering av bit	12	4
Reversere rotasjonsretning	13	4
Bryterbruk	14	4
Lade opp en USB-enhet fra et strømuttak	15-a 5
Lade opp en USB-enhet og et batteri fra et strømuttak	15-b 5
Hvordan lade opp USB-enhet på nytt	16	5
Når ladingen av en USB-enhet er fullfør	17	5
Valg av tilbehør	- 253

REAKSJONSKRAFTKONTROLL

Dette Produktet har en reaksjonskraftkontroll (RFC) for a minimere faren for at armene til operatoren vir seg när verktøyet plutselig rykker til under bruk.

Nár verktóybiten plutselig overbelastes, kan verktóyet reagere på motorens kraft og vri seg i motsatt retning av motorens rojasjon, noe som kan forársake personskade. (Fig. 19)

När verktøyetsinnebygdekontrolloppdager en reaksjonskraft, stopper motorens eff ekt ffor hele verktoyet rykker til for a redusere vridningen av operatoren's armer.

Narienne funksjonen aktiveres, vil dette bli indikert ved at LED-lyset blinker (0,1 sekunders blunk/av 0,5 sekunder) mens man trykker inn bryteren.

(Se "LED-lysets varselsignaler")

Imidlertid kan det hende at funksjonen违法犯罪.

• Mulige Årsaker til plutselig overbelastning
  ① Verktøybiten har tatt tak i materialet
  ② Stot mot spikre, metall aller andre harde gjenstander
  ③ Oppgaver som innebaerer linking erler pafoing a overfl odig trykk etc.

I tillegg inkluderer andre ørsaker ogsa en kombinasjon av detidligere nevnte.

När reaksjonskraftkontrollen (RFC) utløses

Nár RFC utloses og motoren stopper, slá av verktoyets bryter og fjern ársaken til overbelastningen För du fortsetterBruken av verktoyet.

Fig. 19

Norsk

LED-LYSETS VARSELSIGNALER (Fig. 20)

Dette Produktet har funksjoner som er designet for a beskytte verktoyet samt batteriet. Hvis noen av beskyttelsefsfunksjonene utloses under bruk mens du trykker inn bryteren, vil LED-lyset blinke som beskrevet i tabell 3. Nár en av beskyttelsefsfunksjonene utloses, fjern fi ngeren fra bryteren umiddelbart og følg instruksjonene som er beskrevet under korrigerende tiltak.

Fig. 20

Tabell 3

Beskyttesfunksjon LED	-lysskjerm Korrigerende tiltak
Overbelastningsbeskyttelse	På 0,1 sekund/av 0,1 sekund	Hvis du bruker verktøyet med skiftehändtak satt til HØY, juster til LAV og fortsettBruken. Fjern Årsaken til overbelastningen.
Reaksjonskraftkontroll		Fjern Årsaken til overbelastningen. Når du bruker verktøyet, hold verktøyet godt fast for á sorge for at det ikke rykker til.
Temperaturbeskyttelse	På 0,5 sekund/av 0,5 sekund	La verktøyet og batteriet kjøle seg ordentlich ned.

1. Inspiserer verktøyet

Da bruk av slove verktoy vil forringe effektiviteten og fore til mulig feilfungerende motor, bør verktoyet slips aller byttes ut sa snart slitasjen blir merkbar.

2. Inspisere monteringsskruene

Gjennomfor regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er lose, stram dem umiddelbart. Unnlatelse av a gore dette kan fore til alvorlig fare.

3. Vedlikehold av motoren

Motorrotasjonen er delve "hjertet" til elektroverktoyet.
Vær forsiktig sik at rotasjonen ikke blir skadet og/eller
vát av olje eller vann.

4. Inspeksjon av terminaler (verktøy og batteri)

Kontroller at spon og stov ikke har samlet seg pa terminalene.

Sjekk jevnlig for, under og etter operasjonen.

FORSIKTIG

Fjern eventuell spon aller stov som kan ha samlet seg pa terminalene.

Det kan oppsta feil hvis ikke dette gjores.

5. Rengjöring pa utsiden

Hvis det kommer fl ekker pa elektroverktoyet, torker du av det med en myk, torr klut ell er en klut fuktet med sapevann. Bruk ikke kloroppløninger, bensin uller malingystynnere da disse kan lose opp plasten.

6. Lagring

Oppbevar elektroverktoyet og batteriet pa et sted der temperaturen er minded enn 40^ og utenfor barnsrekkevidde.

MERK

Lagring av litium-ion batterier.

Sorg for at litium-ion batteriene er fulladet ffor de skal lagres.

Oppbevaring av batteriene i lengre tid (3 maneder erer mer) med lav ladetilstand kan fore til redusert ytelse, vesentlig reduksjon av batteriets brukstid erler at batteriene ikke holder på ladingen.

Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.

Hvis batteriennes brukstid er veldig kort til tross for gjentatt lading og bruk, ma du anse batteriene som defekte, og kjpe nye batterier.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, ma overholds ved drift og vedlikehold av elektroverktøy.

Viktig melding om batteriene til HiKOKI batteridrevne elektroverktoy

Bruk alltid et av vare specialproduse batterier. Vikan不解 garantere sikkerheten og ytelsen til vare elektronverktoy hvis de brukes sammen med andre batterier enn de som er utpekt av oss,ller hvis batteriet er demonter og modifi sert (slik som demontering og bytter av celler erer andre indre deler).

GARANTI

Vi garanterer HiKOKI elektroverktoy i somsvar med lovfestet/ landsspesifi kke forskritter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell,ller normal slitasje. I tilfelle av klage, vennligst send elektroverktoyet, ikke demoncert, med GARANTISERTIFIKATET som fi nnes på slutten av dette brukerveiledningen, til et autorisert HiKOKI-verksted.

Informasjon om luftbarne lyder aller vibrasjoner

De malte verdiene ble fastsatt i samsvar med EN62841 og ISO 4871.

Malt A-veid lydefeft ektniva: 91 dB (A) (DS36DA)

100,5 dB (A) (DV36DA)

Malt A-veid lydtrykkniva: 80 dB (A) (DS36DA)

89,5 dB (A) (DV36DA)

Usikkerhet K: 5 dB (A).

Bruk horelvern.

Total vibrasjonsverdi (triax vektor sum) beregnet ifolge EN62841.

Boringimetal:

Vibrasjon emisjonsverdi _h D < 2,5m / s^2

(DS36DA, DV36DA)

Usikkerhet K = 1,5 m/s² (DS36DA, DV36DA)

Slagboring i betong:

Vibrasjonsutslipsverdi ±ba_ 1D = 10,3m / s^2 DV36DA

Usikkerhet K = 1,5 m/s² (DV36DA)

Den oppgitte totale vibrasjonsverdien og den oppgitte stoyutslipsversdien er malt i henhold til en standard testmetode og kan brukes til a sammenigne ett verktøy med et annet.

De kan ogsa brukes til en forelopig vurdering av eksponderingen.

ADVARSEL

Vibrasjons- og stoyutslippene under faktisk bruk av elektroverktoyet kan avvike fra den oppgitte totalverdien avhengig av hvordan verktoyet brukes, spesielt hvilket arbeidsstykke som behandles; og
- Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil ære under de gjeldende bruksforholdene, for Å beskytte brukeren (vurdert i forhold tilBruken, som hvor mange ganger maskinen er slätt på eller av og tomgangskjöring i tillegg til aktivbruk).

MERK

På grunn av HiKOKIs kontinuierlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

PROBLEMSNING

Bruk inspeksjonene i tabellen under hvis verktoyet ikke virker normalt. Hvis dette ikke lser problemet, konferer med din forhandler eller HiKOKI autorisert servicesenter.

1. Elektroverktoy

Symptom Mulig Årsak Løsning
Verktøyet virker ikke Ingen gjenværende batteristrøm Lade batteriet.
		Batteriet er ikke montert ordentlich. Skyyv batterietinn til du hører et klikk.
Verktøyet stoppet plutselig VervKTøyet ble overbelastet Fjern Årsaken til overbelastningen.Se "Reaksjonskraftkontroll".
			Reaksjonskraftkontroll var aktivert
			Batteri eller verktøy er overopphetet La verktøyet og batteriet kjøle seg ordentlichned.
Verktøybit -kan ikke moneres-faller av	Formen på festedelen passer ikke Chuck-diameteren til det nøkkelløse festet er 1,5 mm til 13 mm. Bruk en bit som faller innenfor det angitte området.
	Låsen på det nøkkelløse festet er slitt Kontaktet HiKOKI-autorisert servicesenter og avtal á få det gamle nøkkelløse festet byttet ut med et nytt et.
Bryteren kan ikke trykkesinn	Forover/revers-velgerknappen er halvveistrykket inn	Trykk knappen hardt ned i ønsket posisjon for den ønskede rotasjonsretningen.
Skruehodet skhir ellerløsner.	Bitnummeret samsvarer ikke med skruestørrelsen	Installer en passende bit.
	Biten er slitt Bytt det ut med en ny bit.
Hull kan ikke bores jevnt. Boret er slitt Bytt det ut med et nytt bor.
		Rotasjonshastigheten er ikke egnet Juster rojasjonshastigheten (HØY/LAV) for áppe med materialet som skal bores.
		Boret roterer i revers Bytt til rotasjon for over.
Batteriet kan ikkeinstalleres	Forsøker á installere et annet batteri enn det som er spesifi sert for verktøyet.	Vennligst installer er batteri med fl ere volt-typer.

1. Lader

Symptom Mulig Års	k Løsning
Ladeindikatorlampenblinker raskt lilla, ogbatteriladingen starter不解.	Batteriet er/DDke satt helt inn. Sett inn batterietordentlig.
	Det er fremmedlegemier i batteriterminaleneller der batteriet er festet.	Fjern fremmedlegemene.
Ladeindikatorlampenblinker rodt, ogbatteriladingen starter不解.	Batteriet er/DDke satt helt inn. Sett inn batterietordentlig.
	Batteriet er overopphenet. Hvis latt vare, vil batteriet automatisk starteoppladingen his temperaturen reduseres,men dette kan reduzere batteriets levetid.Det anbefales at batteriet avkjoles på etgodt ventilert sted unna direkte sollys før dubegynner ladingen.
Batteriets bruksid er kortselv om batteriet er heltoppladet.	Batteriets levetid er oppbrukt. Bytt ut batterietmed et nytt.
Batteriet bruker lang tid pàå lades.	Temperaturen til batteriet, laderen ellormraret ekstremt lavt.	Lad opp batteriet innendørs ellr i et annetvarmère område.
	Laderens ventilier er blokkert og färde innvendige componentene til áoveropphenet.	Unngå àblokkere ventilene.
	Kjøleviften virker不解. Kontakt et HiKOKI-oraorisert servicesenterfor reparasjon.
USB-strømlampen har slättseg av og USB-enheten har stoppet og lade.	Batteriets kapasitet er blitt lav. Erstatt batterietmed et som hargenværende kapasitet.
	Sett laderens strømledning inn i enstikkontakt.
USB-strømlampen slårseg不解 av selv om USB-enheten har ladet fertig.	USB-strømlampen lyser grønt for á indikereat USB-lading er mulig.	Dette er/DDke en funksjonsfeil.
Det er uklart hva ldestatustil en USB-enheter er, ellerom ladingen er fullfør.	USB-strømlampen slår seg/DDke av selv omladingen er fullfør.	Undersøk USB-enheten som lader for ábekrefte ldestatusen.
Lading av en USB-enhetauses midtveis i ladingen.	Laderen var satt inn i en stikkontakt mensUSB-enheten ble ladet med batteriet smstrømkilde.	Dette er/DDke en funksjonsfeil.Laderen pauser USB-lading i omtrent 5 sekunder;när den skiller mellom strømkilder.
	Et batteri ble satt inn i laderen mens USB-enheten ble ladet med en stikkontakt smstrømkilde.
Lading av USB-enhenauses midtveis i ladingennár batteriet og USB-enheten lades samtidig.	Batteriet har blitt fulladet. Dette er.ddke en funksjonsfeil.Laderen pauser USB-ladingen i omtrent 5sekunder;när det kontrollerer om batteriethar fullfør ladingen.
Lading av USB-enhetenstarter不解 nár batterietog USB--enheten ladessamtidig.	Den resteringende batterikapasiteten erekstrekt lav.	Dette er.ddke en funksjonsfeil.Nár batterikapasiteten nár et visst nivå,starter USB-ladingen automatisk.
