BRUKSANVISNING HD 18504 Cage Adv Kärcher

dB(A) 101 Årsag til undtagelse i henhold til forordning (EU) 2019/1781, bilag I, afsnit 2 (12): j) 93DA– 1 Før første gangs bruk av apparatet, les denne originale bruksanvisnin- gen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier. – Les sikkerhetsinstruks nr. 5.963-314.0 før første igangsetting! – Informer straks forhandleren ved trans- portskader. – Kontroller ved utpakkingen at innholdet i pakken er komplett og uskadd. Anvisninger om innhold (REACH) Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH Se side 2 for illustrasjoner 1 Skyvebøyle 2 Slangeholder 3 Slange-/kabelholder 4 Høytrykksslange 5 Driftstimeteller 6 Vanntilkobling 7Filter 8 Filterhus 9 Parkeringsbrems 10 Classic: Overstrømsventil Advanced: Overstrømsventil med trykkavlastning 11 Manometer 12 Oljenivåindikator 13 Høytrykksforsyning 14 Oljeavtappingsskrue 15 Termoventil 16 Betjeningshendel parkeringsbrems 17 Nettkabel med plugg (60 Hz variant uten støpsel) 18 Apparatbryter 19 Lås 20 Kontrollampe vannmangel 21 Kontrollampe driftstilstand 22 Motorvernbryter 23 Strålerørholder 24 Lavvannssikring 25 Sikkerhetsventil 26 Høytrykksforsyning 27 Oljepåfyllingsstuss 28 Tilbehørsrom 29 Festemaljer 30 Streber for kranlasting 31 Powerdyse med festemutter 32 Strålerør 33 Høytrykkspistol 34 Hendel på håndsprøytepistol 35 Sikringslås – Betjeningselementer for rengjørings- prosessen er gule. – Betjeningselementer for vedlikehold og service er lysegråe. Innholdsfortegnelse Miljøvern . . . . . . . . . . . . . . . . . NO 1 Oversikt. . . . . . . . . . . . . . . . . . NO 1 Forskriftsmessig bruk . . . . . . . NO 2 Symboler på maskinen . . . . . . NO 2 Sikkerhetsinstruksjoner. . . . . . NO 2 Sikkerhetsinnretninger . . . . . . NO 3 Ta i bruk . . . . . . . . . . . . . . . . . NO 3 Betjening. . . . . . . . . . . . . . . . . NO 5 Transport. . . . . . . . . . . . . . . . . NO 6 Lagring av maskinen. . . . . . . . NO 7 Pleie og vedlikehold . . . . . . . . NO 7 Feilretting . . . . . . . . . . . . . . . . NO 8 Garanti . . . . . . . . . . . . . . . . . . NO 9 Generelle merknader . . . . . . . NO 9 EU-samsvarserklæring . . . . . . NO 9 Tekniske data . . . . . . . . . . . . . NO 10 Miljøvern Materialet i emballasjen kan re- sirkuleres. Ikke kast emballasjen i husholdningsavfallet, men le- ver den inn til resirkulering. Gamle apparater inneholder ver- difulle materialer som kan resir- kuleres. Disse bør leveres inn til gjenvinning. Batterier, olje og lig- nende stoffer må ikke komme ut i miljøet. Gamle maskiner skal derfor avhendes i egnede inn- samlingssystemer. Vennligst ikke slipp ut motorolje, fyringsol- je, diesel eller bensin i naturen. Beskytt jordsmonnet og deponer brukt olje på en miljøvennlig måte. Oversikt Fargemerking 94 NO– 2 Denne maskin må utelukkende brukes: – For rengjøring av maskiner, kjøretøy, bygninger og verktøy. – Med utstyr og reservedeler som er god- kjent av Kärcher. 몇 ADVARSEL Følg vannverkets forskrifter. I henhold til gjeldende forskrifter skal apparatet aldri kobles til drik- kevannsnettet uten systemskiller. Det skal brukes en egnet system- skiller fra KÄRCHER eller alternativt en systemskiller iht. EN 12729 type BA. Vann som har passert gjennom en sn sys- temskiller regnes ikke som drikkbart vann. 몇 FORSIKTIG Systemskiller skal alltid kobles til vannfor- syningen, ikke direkte på maskinen. FARE Anvisning om en umiddelbar truende fare som kan føre til store personskader eller til død. 몇 ADVARSEL Anvisning om en mulig farlig situasjon som kan føre til store personskader eller til død. 몇 FORSIKTIG Anvisning om en mulig farlig situasjon som kan føre til mindre personskader. OBS Anvisning om en mulig farlig situasjon som kan føre til materielle skader. FARE Fare for personskade! – Bruk bare originale høytrykksslanger. – Høyttrukksslangen og spruteinnretnin- gen må være egnet for et maksimalt driftstrykk som angitt i Tekniske data. – Unngå kontakt med kjemikalier. – Kontroller høytrykksslangen daglig. Knekte slanger må ikke brukes lenger. Dersom høytrykksslangens ytre trådlag er synlig, må den ikke brukes mer. – Ikke bruk høytrykksslanger med skadet gjengeparti. – Legg høytrykksslangen slik at den ikke kan kjøres over. – Høytrykksslanger med synlige skader, eller som er overkjørt, knekt, støtbelas- tet osv. må ikke brukes mer. – Høytrykksslangen må oppbevares på en slik måte at det ikke kan oppstå me- kaniske belastninger. – Maksimalt tiltrekkingsmoment for tilkob- lingen på høytrykkslangen er 20 Nm. Forskriftsmessig bruk Symboler på maskinen Høytrykkstråler kan være farlige ved feil bruk. Strå- len må ikke rettes mot personer, dyr, elektrisk utstyr som er på, eller høytrykksvaskeren selv. Fare for skader dersom vann fryser! Om vinteren må apparatet oppbeva- res frostfritt, ellers må det tømmes fullstendig. Fare for hørselsskader. Ved arbeid med appara- tet må det brukes egnet hørselsvern. Fare for personskader! Bruk vernebriller. Forbrenningsfare fra var- me overflater! Advarsel om farlig elek- trisk spenning! Sikkerhetsinstruksjoner Risikotrinn Høytrykksslange 95NO– 3 Sikkerhetsinnretninger er beregnet for å beskytte brukeren og må ikke settes ut av drift eller omgås. Denne forhindrer utilsiktet start av appara- tet. Slå av ved arbeidspauser og etter av- sluttet arbeid. Sikringslåsen på håndsprøytepistolen for- hindrer at håndsprøytepistolen utløses util- siktet. – Kun for varianten Classic – Dersom høytrykkspistolene lukkes, åp- nes overstrømningsventilen og hele vannmengden strømmer tilbake til pum- pens sugeside. Overstrømsventilen stilles inn og plombe- res på fabrikken. Skal kun stilles inn av kun- deservice. – Kun for varianten Advanced – Dersom høytrykkspistolene lukkes, åp- nes overstrømningsventilen og hele vannmengden strømmer tilbake til pum- pens sugeside. – Når håndsprøytepistolen stenges, syn- ker vanntrykket i høytrykksslangen. Dermed reduseres kraften på håndsprøytepistolen, og apparatets le- vetid øker. Overstrømsventilen stilles inn og plombe- res på fabrikken. Skal kun stilles inn av kun- deservice. Sikkerhetsventilen vil åpne seg dersom overstrømningsventilen er defekt. Overstrømsventilen er innstilt og plombert fra fabrikken. Justering må kun foretas av kundeservice. Vannmangelsikring kobler ut motoren ved utilstrekkelig vannforsyning (vanntrykk for lavt). Kontrolllampe vannmangel lyser. Termoventilen beskytter høytrykkspumpen mot utillatt oppvarming ved sirkulasjonsdrift når håndsprøytepistolen er lukket. Termoventilen åpnes når den maksimalt til- latte vanntemperaturen på 80 °C overskri- des, og leder det varme vannet ut i det fri. Motorvernbryteren bryter strømkretsen når motoren er overbelastet. FARE Fare for personskader! Apparat, tilførsels- ledninger, høytrykksledning og tilkoblinger må være i feilfri stand. Maskinen skal ikke brukes dersom det ikke er i feilfri stand. Skift ut transportskruen mot vedlagte lufteskrue. Kontroll av oljenivå på høytrykkspumpe. Oljenivået skal være til midt på oljenivåin- dikatoren. Etterfyll olje ved behov (se Tekniske data). 몇 ADVARSEL Fare for personskader ved uegnet tilbehør. Bruk kun tilbehør som er egnet for appara- tets driftstrykk (se "Tekniske data"). Koble ti tilbehør kun med avslått apparat. Maksimalt tiltrekkingsmoment for tilkoblin- gen på høytrykkslangen er 20 Nm. Koble høytrykksslagen og strålerøret til høytrykkspistolen. Monter Powerdysen på strålerøret. Trekk til mutteren for hånd. Montere høytrykkslange på apparatets høytrykkstilkobling. Sikkerhetsinnretninger Apparatbryter Sikringslås Overstrømsventil Overstrømsventil med trykkavlastning Sikkerhetsventil Vannmangelsikring Termoventil Motorvernbryter Ta i bruk Kontroll av oljenivå Montere tilbehør 96 NO– 4 – For tilkoblingsverdier, se Tekniske data. – Den elektriske tilkoblingen må foretas av en servicemontør eller en autorisert elektriker og må være iht. IEC 60364-1. 몇 ADVARSEL Maksimalt tillatt nettimpedans på det elek- triske tilkoblingspunktet (se tekniske data) skal ikke overskrides. Dersom det er uklarheter om nettimpedan- sen på tilkoblingspunktet ditt, vennligst kontakt strømleverandøren for informasjon. FARE – Kontroller at spenningen som er oppgitt på typeskiltet er stemmer overens med strømkildens spenning. – Uegnede elektriske skjøteledninger kan være farlige. Ved utendørs bruk må det anvendes elektriske skjøteledninger som er godkjent for dette og merket et- ter gjeldende regler, og som har tilstrek- kelig ledningstverrsnitt:

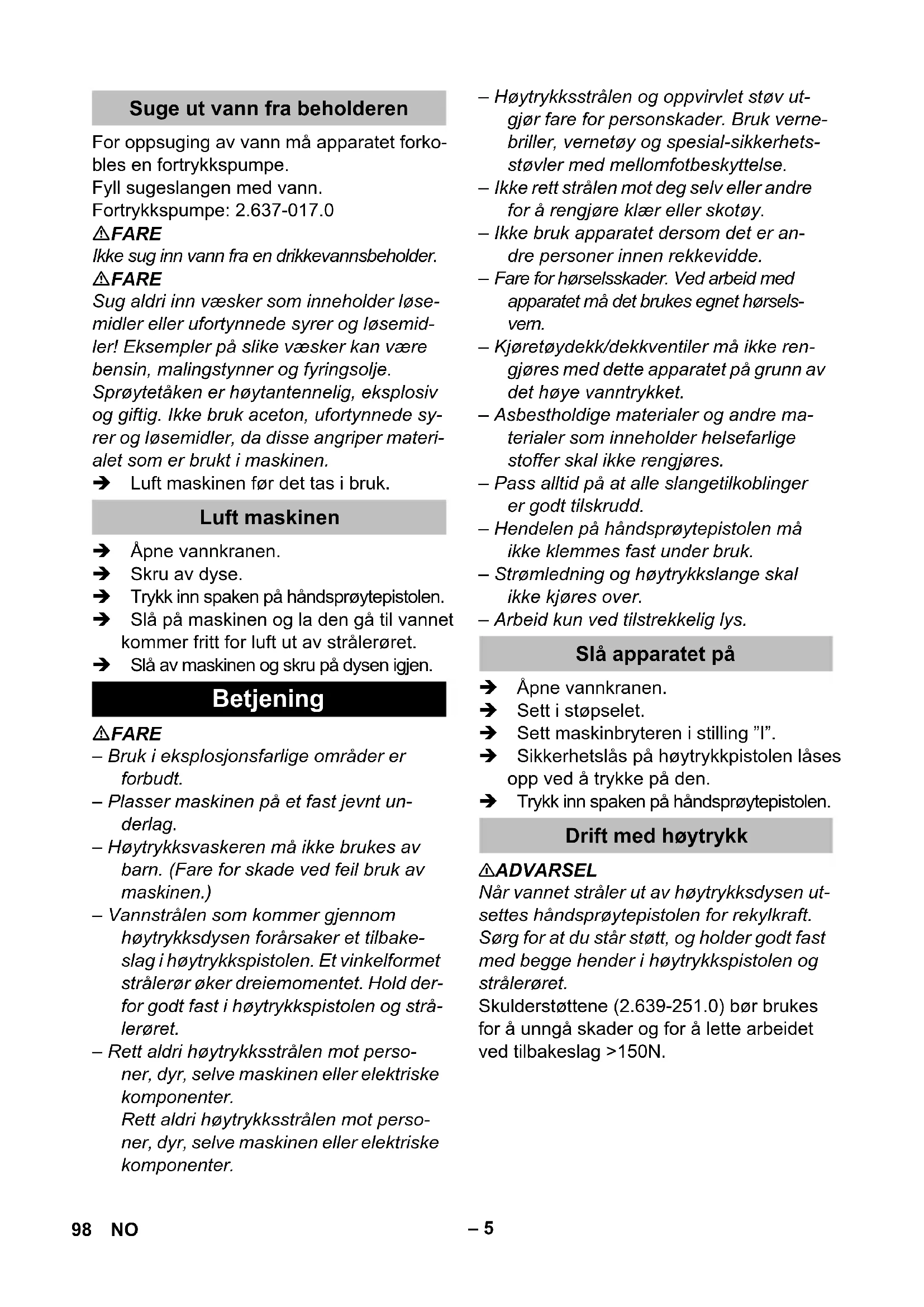

: <100 mg/l Steng vanntilførselen. Skru av filterhus. Trekk ut filteret og rengjør det. Luft apparatet. Merknad: Apparatet leveres med et 80 µm-filter. Når rotordysen benyttes, bør det brukes et 50 µm-filter (6.414-063.0). Strømforsyning 60 Hz variant Vanntilkobling Grenseverdier for vannforsyning Rengjør filtrene 97NO– 5 For oppsuging av vann må apparatet forko- bles en fortrykkspumpe. Fyll sugeslangen med vann. Fortrykkspumpe: 2.637-017.0 FARE Ikke sug inn vann fra en drikkevannsbeholder. FARE Sug aldri inn væsker som inneholder løse- midler eller ufortynnede syrer og løsemid- ler! Eksempler på slike væsker kan være bensin, malingstynner og fyringsolje. Sprøytetåken er høytantennelig, eksplosiv og giftig. Ikke bruk aceton, ufortynnede sy- rer og løsemidler, da disse angriper materi- alet som er brukt i maskinen. Luft maskinen før det tas i bruk. Åpne vannkranen. Skru av dyse. Trykk inn spaken på håndsprøytepistolen. Slå på maskinen og la den gå til vannet kommer fritt for luft ut av strålerøret. Slå av maskinen og skru på dysen igjen. FARE – Bruk i eksplosjonsfarlige områder er forbudt. – Plasser maskinen på et fast jevnt un- derlag. – Høytrykksvaskeren må ikke brukes av barn. (Fare for skade ved feil bruk av maskinen.) – Vannstrålen som kommer gjennom høytrykksdysen forårsaker et tilbake- slag i høytrykkspistolen. Et vinkelformet strålerør øker dreiemomentet. Hold der- for godt fast i høytrykkspistolen og strå- lerøret. – Rett aldri høytrykksstrålen mot perso- ner, dyr, selve maskinen eller elektriske komponenter. Rett aldri høytrykksstrålen mot perso- ner, dyr, selve maskinen eller elektriske komponenter. – Høytrykksstrålen og oppvirvlet støv ut- gjør fare for personskader. Bruk verne- briller, vernetøy og spesial-sikkerhets- støvler med mellomfotbeskyttelse. – Ikke rett strålen mot deg selv eller andre for å rengjøre klær eller skotøy. – Ikke bruk apparatet dersom det er an- dre personer innen rekkevidde. – Fare for hørselsskader. Ved arbeid med apparatet må det brukes egnet hørsels- vern. – Kjøretøydekk/dekkventiler må ikke ren- gjøres med dette apparatet på grunn av det høye vanntrykket. – Asbestholdige materialer og andre ma- terialer som inneholder helsefarlige stoffer skal ikke rengjøres. – Pass alltid på at alle slangetilkoblinger er godt tilskrudd. – Hendelen på håndsprøytepistolen må ikke klemmes fast under bruk. – Strømledning og høytrykkslange skal ikke kjøres over. – Arbeid kun ved tilstrekkelig lys. Åpne vannkranen. Sett i støpselet. Sett maskinbryteren i stilling ”I”. Sikkerhetslås på høytrykkpistolen låses opp ved å trykke på den. Trykk inn spaken på håndsprøytepistolen. 몇 ADVARSEL Når vannet stråler ut av høytrykksdysen ut- settes håndsprøytepistolen for rekylkraft. Sørg for at du står støtt, og holder godt fast med begge hender i høytrykkspistolen og strålerøret. Skulderstøttene (2.639-251.0) bør brukes for å unngå skader og for å lette arbeidet ved tilbakeslag >150N. Suge ut vann fra beholderen Luft maskinen Betjening Slå apparatet på Drift med høytrykk 98 NO– 6 Maskinen er utstyrt med følgende dyse: – Powerdyse, 15° strålevinkel Høytrykk-flatstråle (15°) for rengjøring av store flater. Avles arbeidstrykket på manometeret. Merknad: Til å begynne med må høytrykksstrålen rettes mot rengjøringsobjektet fra større avstand, for å unngå skader pga. for høyt trykk. Slipp avtrekkeren på sprøytepistolen. Sikre spaken på håndsprøytepistolen med sikringslåsen. Høytrykkspistolen inkl. strålerør settes i strålerørholderen. Arbeidstrykket kan endres ved å bruke uli- ke høytrykksdyser. Velg dyse fra tabellen ovenfor. Skru overfalsmutteren av strålerøret. Skift dyse. Skru på festemutrene og trekk dem til. Merknad: Ved denne trykkjusteringsmetoden står all- tid full matemengde på 1800 l/t til disposi- sjon. Slipp avtrekkeren på sprøytepistolen. Sett maskinbryteren i stilling ”0”. Steng vanntilførselen. Trykk på sprøytepistolen til apparatet er trykkløst. Sikre spaken på håndsprøytepistolen med sikringslåsen. Skru vanntilførselslangen av apparatet. Trekk ut nettstøpselet. Lagre strømkabel, høytrykkslange og tilbehør med maskinen. 몇 ADVARSEL Fare for skader! Dersom vann fryser i maskinen, kan dette føre til at deler i maskinen skades. Om vinteren må maskinen oppbevares frostfritt, ellers må den tømmes fullstendig. Ved lengere pauser i arbeidet vil vi anbefale at det pumpes et frostbeskyttel- sesmiddel gjennom maskinen. Skru av vanntilførselslange og høy- trykkslange. Blås den ut med trykkluft. Merknad: Følg bruksanvisning for frostvæsken. Pump vanlig frostvæske gjennom appa- ratet. Dermed oppnås en viss korrosjonsbeskyt- telse. 몇 FORSIKTIG Fare for personskade og materiell skade! Pass på vekten av apparatet ved transport. Trekk betjeningshendelen for parke- ringsbremsen bakover. Trykk betjeningshendelen for parke- ringsbremsen forover. Powerdyse Opphold i arbeidet Endre arbeidstrykket Trykk MPa (bar) Dyse- størrelse Bestillingsnum- mer Flatstråledyse 50 (500) 15060 5.765-263.0 35 (350) 15075 2.113-073.0 25 (250) 15095 2.113-075.0 15 (150) 15120 2.113-077.0 Punktstråledyse 50 (500) 060 5.765-264.0 35 (350) 075 2.113-074.0 25 (250) 095 2.113-076.0 15 (150) 120 2.113-078.0 Etter bruk Frostbeskyttelse Tapp ut vannet Spyl frostvæske gjennom apparatet. Transport Kjøring Parkere 99NO– 7 Fest løfteinnretning midt på streberen for kranløfting. FARE Fare for skader på grunn av maskin som faller ned. – Lokale forskrifter for ulykkesforebyg- ging og sikkerhetsanvisningene skal følges. – Før hver krantransport må man kontrol- lere innretning for kranlasting for ska- der. – Før hver transport med kran skal løfte- utstyret kontrolleres for skader. – Løft apparatet kun ved hjelp av denne innretningen for kranlasting. – Det må ikke brukes anslagskjeden. – Sikre løfteinnretning mot utilsiktet opp- henging av lasten. – Ta av strålerøret og løse gjenstander før transport med kran. – Under løftingen skal det ikke transpor- teres gjenstander på maskinen. – Maskinen må bare transporteres med kranen av personer som er undervist i betjening av kranen. – Ikke stå under lasten. – Pass på at personer ikke oppholder seg i kranens faresone. – La ikke maskinen henge på kranen uten oppsyn. Kontroller at alle skrueforbindelsene på innretningen sitter som de skal og stram om nødvendig. Ved transport på gaffeltruck skal apparatet festes i festemaljene iht. aktuelle direktiver, slik at det ikke kan falle av. Ved transport i kjøretøyer skal apparatet sikres etter gjeldende regler, slik at det ikke kan skli eller velte. 몇 FORSIKTIG Fare for personskade og materiell skade! Pass på vekten av apparatet ved lagring. Dette apparatet skal kun lagres innendørs. FARE Fare for personskader! Slå alltid av høy- trykksvaskeren og trekk ut støpselet før stell og vedlikehold av enheten. Du kan avtale regelmessig sikkerhetsin- speksjon eller inngå en servicekontrakt med din forhandler. Spør din forhandler om råd og veiledning. Kontroller strømkabel. Den elektriske ledningen må ikke være skadet (fare for elektrisk støt). En ska- det strømkabel skal straks skiftes av autorisert elektriker eller autorisert ser- vicetekniker. Kontroller høytrykkslange for skader (fare for sprekk). Høytrykkslanger med skader må skiftes ut umiddelbart. Kontroll av oljenivå via oljenivåindikator på høytrykk-pumpe. Er oljen melkehvit (vann i oljen), ta umiddelbart kontakt med en service- montør. Kontroller pumpen for evt. lekkasjer. 3 drypp i minuttet under pumpen er til- latt. Ved større lekkasjer må pumpen kontrolleres av en servicemontør. Rengjør filterinnsatsen. Skifting av olje på høytrykkspumpe. Krantransport Sikkerhetsanvisninger til forankringen Sikkerhetskontroll Transport på gaffeltruck Transport i kjøretøy Lagring av maskinen Pleie og vedlikehold Vedlikehold Sikkerhetsinspeksjon/ vedlikeholdskontrakt Før hver igangsetting Ukentlig Etter de første 50 driftstimer 100 NO– 8 Skifting av olje på høytrykkspumpe. For oljetyper og fyllingsmengde, se "Tekniske data". Skru ut oljeavtappingsskrue. La oljen renne ut i oppsamlingsbeholder. Skru på oljetappepluggen. Fyll langsomt på ny olje til det står midt på oljenivåindikatoren. Merknad: Unngå om mulig luftbobler. Mindre funksjonsfeil kan du ved hjelp av følgende oversikt utbedre selv. Ved tvilstilfeller, ta kontakt med autorisert kundeservice. FARE Fare for personskader! Slå alltid av høy- trykksvaskeren og trekk ut støpselet før stell og vedlikehold av enheten. ADVARSEL Reparasjonsarbeid og arbeid på elektriske komponenter må kun utføres av autorisert kundeservice. Kontroll-lampen viser driftstilstand (grønn) og feil (rød). Tilbakestille: Sett maskinbryteren i stilling ”0”. Vent litt. Sett maskinbryteren i stilling ”I”. Kontinuerlig grønn: – Maskinen klar til bruk. Kontinuerlig rød: – Vannmangel – Ingen nettspenning Kontroller at spenningen som er oppgitt på typeskiltet er overensstemmende med strømkildens spenning. Kontroller strømkabelen for skader. – Vannmangelsikringen er utløst pga. lavt vanntilførselstrykk. Kontrolllampe vannmangel lyser. Kontroller vanntilførselsmengden, mini- malverdi se "Tekniske data". For å starte apparatet igjen, må appa- ratbryteren settes i posisjon "0", og der- etter slås på igjen. – Motor overbelastet/overoppvarmet, motorvernbryteren er utløst. Slå av maskinen og la den avkjøle seg. Rett opp feilen. Slå apparatet på. – Feil dyse Kontroller dyse for riktig størrelse (se "Tekniske data"). – Dysen utspylt. Rengjør evt. skift dyse. – Filter tilsmusset. Rengjør filter i vanntilkoblingen. Skru av filterhus, ta av filter, rengjør og sett det inn igjen. – Luft i systemet Luft maskinen. Skru av dyse. Slå på maskinen og la den gå til vannet kommer fritt for luft ut av strålerøret. Slå av maskinen og skru på dysen igjen. – Tilførselledning til pumpen er utett eller tilstoppet. Kontroller samtlige tilførselsledninger til pumpe for evt. lekkasjer eller tilstoppin- ger. 3 drypp i minuttet under pumpen er til- latt. Ved større lekkasjer må pumpen kontrolleres av en servicemontør. Kontroller samtlige tilførselsledninger til høytrykkspumpe for evt. lekkasjer eller tilstoppinger. Luft maskinen. Skru av dyse. Slå på maskinen og la den gå til vannet kommer fritt for luft ut av strålerøret. Slå av maskinen og skru på dysen igjen. Årlig eller hver 500. driftstime Feilretting Kontroll-lamper Driftstilstand-indikator Feilindikator Apparatet går ikke Apparat bygger ikke opp trykk Høytrykkspumpe utett Høytrykkspumpen vibrerer (slag) 101NO– 9 Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis innenfor garantitiden dersom årsaken er en materi- al- eller produksjonsfeil. Garantien trer kun i kraft dersom forhandle- ren sender inn vedlagte svarkort fullstendig utfylt, stemplet og underskrevet og sender til importøren i det enkelte land. Ved behov for garantireparasjoner, venn- ligst henvend deg med kjøps- og tilbe- hørskvitteringen til din forhandler eller den nærmeste autoriserte kundeservice. 몇 ADVARSEL Fare for personskader ved uegnet tilbehør. Bruk kun tilbehør som er egnet for appara- tets driftstrykk (se "Tekniske data"). – Det er kun tillatt å anvende tilbehør og reservedeler som er godkjent av produ- senten. Originalt tilbehør og originale reservedeler garanterer for sikker og problemfri drift av apparatet. – Et utvalg av de vanligste reservedelene finner du bak i denne bruksanvisningen. – Mer informasjon om reservedeler finner du under www.kaercher.com i området Service. Vi erklærer hermed at maskinen angitt ned- enfor oppfyller de grunnleggende sikker- hets- og helsekravene i de relevante EU-di- rektivene, med hensyn til både design, kon- struksjon og type markedsført av oss. Ved endringer på maskinen som er utført uten vårt samtykke, mister denne erklæringen sin gyldighet. Undertegnede handler på vegne av og med fullmakt fra styret. Ansvarlig for dokumentasjon: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/05/01 Garanti Generelle merknader Tilbehør og reservedeler EU-samsvarserklæring Produkt: Høytrykksvasker Type: 1.367-xxx Relevante EU-direktiver 2006/42/EG (+2009/127/EG) 2014/30/EU 2000/14/EG 2011/65/EU 2009/125/EG Anvendt(e) forordning(er) (EU) 2019/1781 Anvendte overensstemmende normer EN 55014–1: 2017 + A11: 2020 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–11: 2000 EN 62233: 2008 EN 1829-1 EN 1829-2 EN IEC 63000: 2018 Anvendt metode for samsvarsvurdering 2000/14/EF 2000/14/EF: Vedlegg V Lydeffektnivå dB(A) HD 18/50-4 Cage Målt: 98 Garantert: 100 Chairman of the Board of Management Director Regulatory Affairs & Certification 102 NO– 10 Tekniske data Type HD 18/50-4 Cage Clas- sic EU 1.367-160.0 HD 18/50-4 Cage Clas- sic KAP 1.367-161.0 HD 18/50-4 Cage Ad- vanced 1.367-162.0 Strømtilkobling Spenning V 380 - 415 380 - 440 380 - 415 Strømtype Hz 50 60 50 Kapasitet kW 36 Strømsikring (trege) A 63 Beskyttelsestype IPX5 Maks. tillatt nettimpedanse Ohm 0,22 Vanntilkobling Tilførselstrykk (max) MPa (bar) 1 (10) Tilførseltrykk (min.) ved maks. vann- mengde MPa (bar) 0,05 (0,5) Vanntilførselstemperatur, maks. °C 60 Tilførselsmengde, min. l/time (l/ min) 2000 (33,3) Tilførselsslange – lengde (min.) m 7,5 Tilførselsslange – min. diameter " (tommer) 1 Effektspesifikasjoner Arbeidstrykk MPa (bar) 50 (500) Maks. driftstrykk (sikkerhetsventil) MPa (bar) 62 (620) Vannmengde l/time (l/ min) 1800 (30) Dysestørrelse -- 15060 Rekylkraft fra sprøytepistolen N 158 Driftsmidler Oljemengde - pumpe l 2,5 Oljetype - pumpe SAE 15W-40 Mål og vekt Lengde x bredde x høyde mm 747 x 1317 x 1093 Typisk driftsvekt kg 317 Registrerte verdier etter EN 60335-2-79 Hånd-arm vibrasjonsverdi Rotordyse m/s

2,1 Støytrykksnivå L

dB(A) 3 Støyeffektnivå L
