BDB710 - Hammer BLACK & DECKER - Gratis bruksanvisning og manual

Produkttype	Slagboremaskin
Merke	Black & Decker
Modell	BDB710
Strømforsyning	230 V AC, 50 Hz
Effekt	710 W
Tomgangshastighet	0 – 2 800 min⁻¹
Borekapasitet – betong	13 mm
Borekapasitet – stål	13 mm
Borekapasitet – tre	25 mm
Vekt	2,0 kg
Lydtrykknivå (LpA)	101 dB(A), usikkerhet K=3 dB(A)
Lydeffektnivå (LWA)	112 dB(A), usikkerhet K=3 dB(A)
Vibrasjoner – slagboring i betong	17,97 m/s², usikkerhet K=1,5 m/s²
Vibrasjoner – boring i metall	3,37 m/s², usikkerhet K=1,5 m/s²
Dobbel isolasjon	Ja (krever ingen jordledning)
Sikkerhet	Hørselvern anbefales, nødstopp ved å slippe avtrekkeren, kontinuerlig låsing
Hovedfunksjoner	Slagboring, standard boring, skruing
Rotasjonsretning	Frem og tilbake (reverser)
Chuck	Selvspennende med enkelt eller dobbel hylse eller med nøkkel (avhengig av versjon)
Sidehåndtak	Ja, justerbar med dybdebegrenser
Vedlikehold og rengjøring	Rengjør regelmessig ventilasjonsåpningene med en myk børste; rengjør chucken og motoren med en fuktig klut; ingen slipende løsemidler
Reservedeler og reparerbarhet	Reparasjon av kvalifisert fagperson med originale Black & Decker-deler; 2 års garanti
Medfølgende tilbehør	Sidehåndtak, dybdebegrenser, chuck (avhengig av modell)
Garanti	24 måneder fra kjøpsdato (vilkår på www.2helpU.com)

Ofte stilte spørsmål - BDB710 BLACK & DECKER

Hvordan endre boremåten (standard boring eller slagboring)?

Bruk boremodusvelgeren (4) plassert på toppen av verktøyet. For slagboring (betong, murverk), sett den på posisjon T. For standard boring (stål, tre, plast) eller skruing, sett den på posisjon 2.

Hvordan justere boredybden?

Løsne sidehåndtaket (7) ved å dreie håndtaket mot klokken. Sett dybdebegrenseren (6) inn i hullet og juster den til ønsket dybde. Maksimal dybde tilsvarer avstanden mellom borspissen og forkanten av dybdebegrenseren. Stram deretter håndtaket.

Hvordan reversere rotasjonsretningen?

Bruk frem/tilbake-bryteren (3). For rotasjon med klokken (boring, skruing), trykk bryteren til venstre. For motsatt retning (utskruing, løsning), trykk den til høyre. Endre aldri retning mens motoren går.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid hørselvern, øyevern og støvmaske om nødvendig. Hold arbeidsområdet rent og godt opplyst. Ikke bruk i eksplosiv atmosfære. Hold verktøyet i de isolerte gripeflatene for å unngå elektrisk støt ved kontakt med en strømførende ledning. Koble fra verktøyet før justering eller bytte av tilbehør.

Hvordan installere et bor i den selvspennende chucken?

For en selvspennende chuck med enkelt hylse: trykk på den manuelle aksellåsknappen (8) og drei hylsen (9) mot klokken for å åpne. Sett inn boret, og stram ved å dreie hylsen med klokken mens du holder knappen inne. For en chuck med dobbel hylse: drei den fremre delen (10) med én hånd mens du holder den bakre delen (11). Sett inn boret og stram.

Hva gjør jeg hvis chucken ikke lenger strammer riktig?

Først kontroller at chucken er ren. Åpne den helt og bank den for å fjerne støv. Hvis problemet vedvarer, kan chucken være defekt. For å fjerne den: åpne den maksimalt, fjern den indre festeskruen (drei den med klokken), sett inn en unbrakonøkkel og bank med en hammer for å løsne. Ta av chucken ved å dreie den mot klokken. Erstatt med en original chuck.

Hvordan vedlikeholde verktøyet?

Rengjør regelmessig ventilasjonsåpningene med en myk børste eller tørr klut. Rengjør motorblokken med en fuktig klut (ingen slipende løsemidler). Åpne chucken av og til og bank for å fjerne støv. Hvis strømledningen er skadet, få den erstattet av en godkjent Black & Decker-fagperson.

Hvilket tilbehør anbefales?

Black & Decker tilbyr bor, bits og tilbehør spesielt designet for å optimalisere ytelsen til boremaskinen. Bruk kvalitetstilbehør for boring i betong, metall eller tre. Garantien gjelder kun med originale deler.

Verktøyet lager unormal lyd eller vibrerer kraftig, hva gjør jeg?

Stopp verktøyet umiddelbart og koble fra. Kontroller at boret er riktig strammet og ikke er sløvt eller skadet. Forsikre deg om at sidehåndtaket er godt strammet. Hvis støyen vedvarer, kan det være et internt problem; kontakt en godkjent Black & Decker-reparatør.

Hvordan bruke funksjonen for kontinuerlig låsing?

For kontinuerlig drift, trykk på hastighetsvelgeren (1) og deretter trykk inn låseknappen (2) mens du holder avtrekkeren. Slipp deretter hastighetsvelgeren. For å stoppe, trykk på hastighetsvelgeren igjen og slipp den. Denne funksjonen er kun tilgjengelig ved maksimal hastighet i fremovermodus.

BRUKSANVISNING BDB710 BLACK & DECKER

Advarsell Yderligere sikkerhedsadvarsler for boremaskiner og slagboremaskiner.

Elektricitet og sikkerhed

Noglefri patron med to muffer (fig. C)

"Tekniske data" er i overensstemmelse med:

EN60745-1:2009+A11:2010, EN60745-2-1:2010.

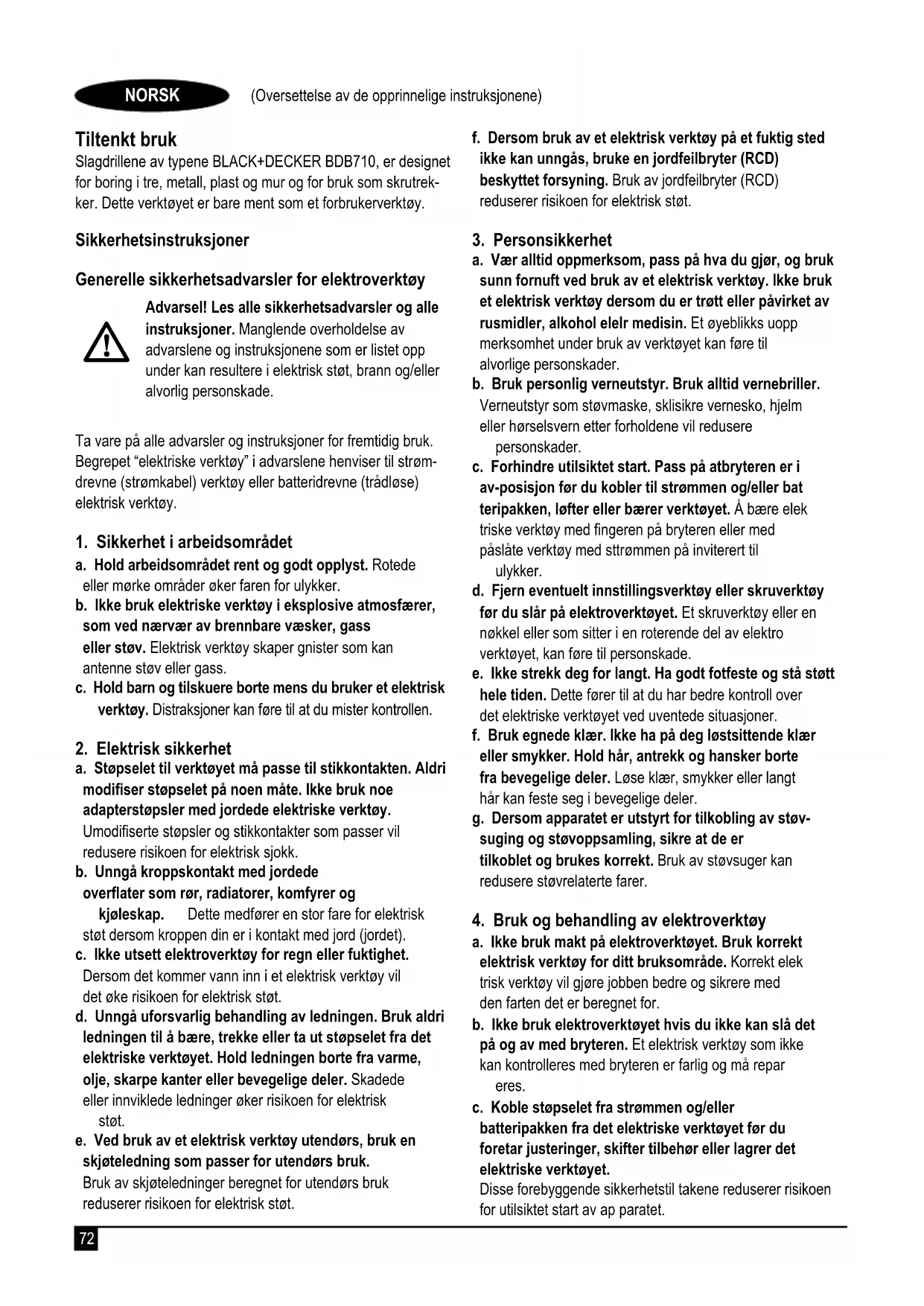

Slagdrillene av typene BLACK+DECKER BDB710, er designet for boring i tre, metall, plast og mur og for bruk som skrutrekker. Dette verktøyet er bare ment som et forbrukerverktøy.

Sikkerhetsinstruktjoner

Generelle sikkerhetsadvarsler for elektroverktoy

Advarse! Les alle sikkerhetsadvarsler og alle

instruktjener. Manglende overholdelse av advorslene og instruktjone som er listet opp under kan resultere i elektrisk stot, brann og/eller alvorlig persorskade.

Ta vare pà alle advarsler og instruksjoner for fremtidig bruk. Begrepet "elektriske verktøy" i advarslene henviser til strøm-drevne (strømkabel) verktøy aller batteridrevne (trådlose) elektrisk verktøy.

1. Sikkerhet i arbeidsområdet

a. Hold arbeidsomraret rent og godt opplyst. Rotede ell er mroke omrader oker faren for ulykker.
b. Ikke bruk elektriske verktoy i eksplosive atmospaer, som ved nær av brenbare vasker, gass erler stov. Elektrisk verktoy skaper gnister som kan antennene stov eller gass.
c. Hold barn og tilskuere borte mens du bruker et elektrisk verktøy. Distraksjoner kan fore til at du mister kontrollen.

2. Elektrisk sikkerhet

a. Stopselet til verktøyet på passer til stikkontakten. Aldri modifierstøpselet på noen på. Ikke bruk=noe adapterstøpsler med jordede elektriske verktøy.
Umodifiserte stopsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.
b. Unngå kroppskontakt med jordeede overflater som rør, radiatorer, komfy

kjoleskap. Dette medforer en stor fare for elektrisk stot dersom kroppen din er i kontakt med jord (jordet).

c. lkke utsett elektroverktoy for regn eller fuktigkeit.

Dersom detkommen vann inn i et elektrisk verktoy vil det øke risikoen for elektrisk støt.

d. Unngå uforsvarlg behandling av ledningen. Bruk aldri ledningen til Å bære, trekke erler ta ut stopselet fra det elektriske verktøyet. Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede ell er innviklede ledninger øker risikoen for elektrisk støt.
e. Ved bruk av et elektrisk verktoy utendors, bruk en skjoteledning som passer for utendors bruk.

Bruk av skjoteledninger beregnet for utendørs bruk reederer risikoen for elektrisk stot.

f. Dersom bruk av et elektrisk verktøy på et faktig sted\ inke kan unngås, bruke en jordfeilbryter (RCD)\ beskyttet forsyning. Bruk av jordfeilbryter (RCD)\ reduserer risikoen for elektrisk støt.

3. Personsikkerhet

a. Vær alltid oppmerksom, pass på hva du gjør, og bruk sunn fornuft ved bruk av et elektrisk verktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller påvirket av rusmidler, alkohol elelr medisin. Et øyeblikks uopp merksomhet under bruk av verktøyet kan.fore til alvorlige personskader.
b. Bruk personlig verneutstyr. Bruk alltid vernebriller.

Verneutstyr som stovmaske, sklisikre vernesko, hjelm erller horselsvern etter forholdene vil redusere personskader.

c. Forhindre utilskitet start.Pass pa atbryteren er i av-posisjon for du kobler til strommen og/eller bat teripakken, Ifter eller bær verktoyet.A bare elek triske verktoy med fingeren pa bryteren eller med paslate verktoy med sttrommen pa inviterert til ulykker.
d. Fjern eventuelt innstillingsverktøy aller skruverktøy før du slar pa elektroverktøyet. Et skruverktøy aller en nokkel eller som sitter i en roterende del av elektro verktøyet, kan fore til personskade.
e. Ikke strekk deg for langt. Ha godt fotfeste og stå stott hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.
f. Bruk egnede klær. Ikke ha pa deg løstsittende klær eller smykker. Hold här, antrekk og hansker borte fra bevegelige deler. Lse klær, smykker ellr langt harekan feste seg i bevegelige deler.
g. Dersom apparatet er utstyrt for tilkobling av stovsuging og stovoppsamling, sikre at de er tilkoblet og brukes korrekt. Bruk av stovsuger kan redusere stovrelaterte farer.

4. Bruk og behandling av elektroverktøy

a. Ikke bruk makt på elektroverktøyet. Bruk korrekt elektrisk verktøy for ditt bruksområde. Korrekt elektrisk verktøy vil gøre jobben bedre og sikrere med den farten det er beregnet for.
b. Ikke bruk elektroverktøyet hvis du ikke kan SLA det på og av med bryteren. Et elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og mA repareres.
c. Koble stopselet fra strømmen og/eller batteripakken fra det elektriske verktøyet før du foretar justeringer, skifter tilbehør eller lagrer det elektriske verktøyet.

Disse forebyggende sikkerhetstil takene reduserer risikoen for utilsiktet start av ap paratet.

d. Oppbevar ubrukt elektroverktøy utilgjengelig for barn og ikke la personer som ikke er kjent med det elek triske verktøyer aller这部分 bruksanvisningen for bruk av det elektriske verktøyet. Pá/av verktøy er farlige i hendene på utrenede brukere.
e. Vedlikehold av elektroverktøy. Sjekk for feilinnrettede aller fastkjørte bevegelige deler, brudd på deler uller andre forhold som kan pärkeBruken av det elek triske verktøyet. Dersom det er skadet, faverktoyet reparent for bruk. Mange ulykker forarsakes av darelig vedlikeholdte elektroverktøy.
f. Hold skjæverktøy skarpe og rene. Korrekt vedlikehold av skjæverktøy med skarpe skjære kanter har minde tendens til á kjøre seg fast og er enkelre á kontrollere.
g. Bruk elektriske verktøy, tilbehør og bits etc. i samsvar medijke bruksanvisningen, ta hensyn til arbeitsforholdene og arbeitdet

som skal utfores. Bruk av det elektriske verktøyet for andre operasjoner enn de tiltenkte kan.fore til farlige situasjoner.

5. Service

a. La en kvalifisert person reparere verktøyet og bruk kun identiske reservedeler. Dette

vil sikre at verktoyets sikkerhet blir ivaretatt.

Ytterligere sikkerhetsadvarsler for elektroverktøy

Advarsell! Ytterligere sikkerhetsadvarsler for driller og slagdriller.

Bruk hørsvelvern nár du bruker slagverktoy. Eksponerering for stoy kan forarsake hørselstap.
Bruk hjelpehandtak som folger ned verktoyet. Å miste kontroll kan forarsake personskade.
Hold det elektriske verktøyet kun i isolerte gripeoverflater nár du utfører operasjoner hvor skjaereverktøyet kankommen i kontakt med skjulte ledninger. Kapping av en strømforende ledning kan fere til at eksponerte metalldeler på elektroverktøyet blir strømforende, og kan qi operatoren stot.
Du ma aldri bruke meisletilbehør i rotasjonsmodus. Tilbehøret vil sette seg fast i materialet og dreie drillen.
Bruk tvinger eller annen praktisk mæte á sikre og holde arbeidsstykket på et stabilt underlag. Å holde arbeidsstykket i hendene eller mot kroppen er ustabilt og kan före til at du mister kontroll.
För du borer i vegger, gulv eller tak, kontrollerer du plasseringen av kabler og rør.
Unngä äkommen i beroring med spissen pa et bor rett etter boring, da den kan vaere varm.

Det er ikke meningen at dette verktøyet skal brukes av personer (inkludert barn) med reduserte fysisiske, sensoriske eller mentale evner, eller personer som mangler erfaring og kunnskap, medindre de har mottatt oppfølg-ing ull instruksjon när det gjelderBruken av apparatet, fra en person som er ansvarlig for deres sikkerhet. Barn ma holds under oppsyn, sorg for at de ikke leker med apparatet.
Bruksområdet er beskrevet i/DDne bra克斯anvisningen. Hvis du bruker annet tilbehør, kobler til annet utstyr ell er bruker dette produktet til andre oppgaver enn det som er anbefalt i/DDne handboken, kan det medfere fare for personskader og/eller skade pa eiendom.
Bruk ansiktsmaske eller stovmaske nár aktivitetene kan fore til stov eller flygende partikler.

Andre persons sikkerhet

Apparatet er ikke ment for bruk av personer (inkludert barn) med reduset fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, medindre de fãr tilsyn uller har blitt opplaert i bruk av apparatet av en person ansvarlig for deres sikkerhet.
Barn må holds under oppsyn, sørg for at de ikke leker med apparatet.

Andre risikoer.

När verktøyet brukes, kan det oppsta ytterligere risikoer som kanskje ikke er beskrevet i de medfølgende sikkerhetsadvarslene. Disse risikoene kan bli forårsaket av feilBruk, langvarigBruk osv.

Selsemde relevante sikkerhetsbestemmelsene blir fulgt,og sikkerhetstiltakene blir gjennomfort,kan visse gjenvaerende

risikoer icke unngas. Disse inkluderer:

Personskader som forarsakes av beroring av en roterende/bevegelig del.
Personskader som forarsakes av at en del, et blad ellertilbehør endres.
Personskader som forarsakes av langvarig bruk av et verktoy. Nár du bruker et verktoy i Lange perioder, ma du sorge for a ta regelmessige pauser.
Horselskader.
Helsefarer som skyldes innanding av stov som dannes nár du bruker verktoyet (for eksempel under arbeid med tre, spesielt eik, bok og MDF.)

Vibrasjon

Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt malt i henhold til en standard testmetode som er angitt i EN 60745, og kan brukes til Å sammenigne et verktøy med et annet. Den oppgitte vibrasjonsemisjonsverdien kan ögså brukes til en forelpig vurdering av ekspondering.

Advarsell Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktoyet kan avvike fra den oppgitte verdien avhengig av maten verktoyet blir brukt pa. Vibrasjonsnivaet kan oke over nivaet som er oppgitt.

Når det vurdere vibrasjonsekponering for Å avgjøre hvilke sikkerhetstiltak som kreves ifolge 2002/44/EF, for Å beskytte personer som bruker elektroverktøy regelmessig til arbeidsformål, skal det, när vibrasjonsekponeringen anslås, tas hensyn til de faktiske bruksforholdene og maten verktøyet blir brukt på. Dette inkluderer Å ta hensyn til alle deler avbruksyklusen, for eksempel när verktøyet er avslätt, när det går på tomgang og när utløseren er trykket inn.

Advarsell Brukeren må lese handboken for a redusere risikoen for persorskade.

Bruk hørselvern nár du bruker slagverktøy. Å bli utsatt for stoy kan forarsake hørselstap

Elektrisk sikkerhet

Dersom strømledningen er skadet skal den skiftes ut av produsenten eller et autorisert BLACK+DECKER service-senter for a unnga fare.

Funksjoner

Dette apparatet har noen av ellre alle funksjonene nedenfor.

1. Bryter for variabel hastighet
2. Laseknapp
3. Knapp for fremover/bakover
4. Velger for boremodus
5. Borelas
6. Dybdestopp
7. Sidehandtak

fig.B

1. Manuell spindellasknapp

Montering

Advarel! Før monteringen ma du passer pa at verktoyet er slatt av og at kontakten er trukket ut.

Montering av sidehandtak og dybdestopp (fig. A & G)

Vri handtaket mot klokken til du kan skyve sidehandtaket (7) på forsiden av verktøyet som vist.
Vri sidehandetak til onsket stilling.

Sett dybdestoppen (6) i monteringshullet som vist.
Still inn boredybden som beskrevet nedenfor.
Stram sidehandtaket ved vri handtaket med klokken.

Sette inn et bor

Apne borelåsen ved a trykke på knappen for manuell spindellås (8) og vri hylsen (9) mot klokken.
Sett bitskaftet (12) inn i borelåsen.
Stram borelåsen ved Å trykke pa den manuelle spindellåsknappen (8) og vri hylsen med klokken til den er stram.

Nokkelfri borelås med to hylser (fig. C)

Apne borelasen ved a vri forparten (10) med den ene handen mens du holder bakparten (11) med den andre.
Sett bitskaftet (12) inn i borelåsen og stram borelåsen godt.

Borelás med nokkel (fig. D)

Apne borelasen ved a vri hylsen (13) mot klokken.
Sett bitskaftet (12) inn i borelåsen.
Sett nokkelen (14) inn i hvert av hullene (15) pa sider av borelasen og vri med klokken til det strammes.

Ta av og sette pa borelåsen (fig. E)

• Apne boreljasen sa mye som mulig.
  Fjern skruen i borelåsen ved á vri den med klokken ved hjelp av en skrutrekker.
  Stram en unbrakonokkel i borelaseten og sla den med en hammer som vist.
  Fjern unbrakonokkelen.
  Ta av borelaseten ved a skru den mot klokken.
  Nár du skal sette borelåsen på igjen, skrur du den på spindelen og fester den med holdeskruen i borelåsen.

Bruk

Advarsel! La verktøyet jobbe med sin egen hastighet. Ikke overbelast det.

Advarell F or du borer i vegger, gulv ell er tak, kontrollerer du plasseringen av kabler og ror.

Velge rotasjonsretning (fig. F)

For boring og stramming av skruer brukes rojasjon fremover (med klokken). For lösning av skruer ell er fjerning av bor som sitter fast, brukes rojasjon bakover (mot klokken).

Nár du skal velge rotasjon fremover, skyver du kontrrollknappen for fremover/bakover (3) til venstre.
Nár du skal velge rojasjon bakover, skyver du kontrollknappen for fremover/bakover til hýre.

Advarel! Du ma aldri skiffe rotasjonsretning mens motoren gär.

Velge brukboremodus

For slagboring i murverk og betong, sett boremodusvelger (4) til posisjon T.
For boring i stal, tre og plast setter du bruksmodusvelgeren (4) i posisjon 2.

Løsne sidehandtaket (7) ved á vri handtaket mot klokken.
Still dybdestoppen (6) til ønsket stilling. Maksimal boredypde tilsvarer avstanden mellom spissen på boret og forparten av dybdestoppen.
Stram sidehandtaket ved a vri handtaket med klokken.

Start og stopp

Nár du skal slā verktøyet på, trykker du på på/avbryteren for variabel hastighet (1). Verktøyhastigheten avhenger av hvor langt du trykker bryteren. Bruk lav hastighet for bor med stor diameter og høy hastighet for bor med mindre diameter.
Hvis du onsker a holde verktoyet i kontinuelerig drift, trykker du inn laseknappen (2) og slipper av/pa-knappen for variable hastigth. Dette valget er bare tilgengelig ved full hastigth ved rotasjon fremover og bakover.
Nár du skal slá verktøyet av, slipper du pá/av-bryteren for variabel hastighet. Hvis du vil slá av verktøyet mens det er i kontinuierlig drift, trykker du inn av/pa-knappen for variabel hastighet en gang til og slipper den.

Tilbehør

Verktøyetsytelse avhengerav hva slags tilbehør som brukes. Tilbehør fra BLACK+DECKER er produsert etter hovey kvalitetsstandarder og er konstruert fora bedre verktøyets ytelse.Hvis du bruker dette tilbehoret,far du mest mulig ut av verktoyet ditt.

Vedlikehold

BLACK+DECKER-apparatet/-verktøyet med ledning/batteri er laget for á brukes over lang tid med et minimum av vedlikehold. For at den skal fungere tilfredsstellende over tid, er det viktig á sorge for riktig stell av verktøyet og regelmessig renhold.

Advarsell Fd du utfcrer vedlikehold pa kabede/ ytadlse elektroverktoy:

Slá av apparatet/verktøyet og trekk ut stopselet.
Slå apparatet av og ta ut batteriet fra encheten/ verktøyet hvis encheten/verktøyet har separate batteripakker.
Eller la batteriet gå helt tomt hvis det erinnebygd, og slå deretter av.
Trekk ut laderen fra stikkontakten for du rengjor den. Laderen din krever ikke annet vedlikehold enn regelmessig rengjoring.

Rengjør ventilasjonsåpningene i verktøyet jevnlig med en myk børste eller tørr klut.
Rengjør motorhuset regelmessig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler.
- Åpne chucken regelmessig, og bank på den for ø fjerne eventuelt støv fra innsiden (når den er montert).

Skiffe stopsel (bare Storbritannia og Irland)

Dersom du trenger a sette pa et nytt stopsel:

Produkter og batterierinneholder materialer som kan gjenbrukes ellgenvinnes for a redusere behovet for nye rmaterialer.

Vennligst lever elektrisk utstyr og batterier til gjenbru k i henvolt til lokale regler.

Mer informasjon finner du pa www.2helpU.com

Tekniske data

		BDB710
Inngangsspenning V	AC	230
Inn-effekt W 710
Hastighet ubelastet	min-1	0 ~ 2800
Maks. borekapasitet
Stål mm		13
betong mm		13
Tre mm		25
Vekt kg		2.0

Lydtrykknivà i henhold til EN 60745:

Lydtrykk (LpA) 101 dB(A), usikkerhet (K) 3dB(A)

lydefektnivà (LwA) 112 dB(A), usikkerhet (K) 3 dB(A)

totale vibrasjonsverdier (vektorsum fra tre retninger) i henhold til EN 60745:

Boring med slag i betong (ah, ID) 17.97 m/s2, usikkerhet (K) 1,5 m/s2Boring i metall (ah, D) 3,37 m/s2, usikkerhet (K)1,5 m/s2

EU-samsvarserklaring

MASKINDIREKTVET

BDB710 Slagdrill

Black & Decker erklærer at disse produktene, som er beskrevet under "Tekniske data", er i samsvar med: EN60745-1:2009+A11:2010, EN60745-2-1:2010.

Undertegnede er ansvarlig for utarbeidelsen av den tekniske dokumentasjonen og gir davon erklæringen på vegne av Black & Decker.

R. Laverick

For à ta garantien i bruk mä kravet väre i samsvar med kjøpsbetingelsene fra Black&Decker og du mä vise kjøpskvittering til forhandleren ell er til et autorisert serviceverksted. Betingelsene for Black & Deckers 2 árs garanti og adressen til din nærmeste autoriserte serviceverksted kan du finne på internett under www.2helpU. com, eller ved ä kontakte ditt lokale Black & Decker kontor, adressen er angitt i dette braksanvisingen.

Besk var website www.blackanddecker.co.uk for a registre ditt nye Black & Decker-produkt og for a holde deg oppdatert om nyeprodukter og spezialtilbud.

Przeznaczenia
