| Produkttyp | Schlagbohrmaschine |
| Marke | Black & Decker |
| Modell | BDB710 |
| Stromversorgung | 230 V AC, 50 Hz |
| Leistung | 710 W |
| Leerlaufdrehzahl | 0 – 2 800 min⁻¹ |
| Bohrfähigkeit – Beton | 13 mm |
| Bohrfähigkeit – Stahl | 13 mm |
| Bohrfähigkeit – Holz | 25 mm |
| Gewicht | 2,0 kg |
| Schalldruckpegel (LpA) | 101 dB(A), Unsicherheit K=3 dB(A) |
| Schallleistungspegel (LWA) | 112 dB(A), Unsicherheit K=3 dB(A) |
| Vibration – Schlagbohren in Beton | 17,97 m/s², Unsicherheit K=1,5 m/s² |
| Vibration – Bohren in Metall | 3,37 m/s², Unsicherheit K=1,5 m/s² |
| Doppelte Isolierung | Ja (kein Erdungskabel erforderlich) |
| Sicherheit | Gehörschutz empfohlen, Not-Aus durch Loslassen des Schalters, Dauerarretierung |
| Hauptfunktionen | Schlagbohren, Standardbohren, Schrauben |
| Drehrichtung | Vorwärts und Rückwärts (Reversierschalter) |
| Bohrfutter | Selbstspannend mit Einzelhülse oder Doppelhülse oder mit Schlüssel (je nach Version) |
| Zusatzhandgriff | Ja, verstellbar mit Tiefenanschlag |
| Wartung und Reinigung | Lüftungsschlitze regelmäßig mit einer weichen Bürste reinigen; Bohrfutter und Motor mit einem feuchten Tuch reinigen; keine abrasiven Lösungsmittel |
| Ersatzteile und Reparierbarkeit | Reparatur durch qualifizierten Fachmann mit Original-Black & Decker-Teilen; 2 Jahre Garantie |
| Mitgeliefertes Zubehör | Zusatzhandgriff, Tiefenanschlag, Bohrfutter (je nach Modell) |
| Garantie | 24 Monate ab Kaufdatum (Bedingungen auf www.2helpU.com) |
Häufig gestellte Fragen - BDB710 BLACK & DECKER
Benutzerfragen zu BDB710 BLACK & DECKER
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Hammer kostenlos im PDF-Format! Finden Sie Ihr Handbuch BDB710 - BLACK & DECKER und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. BDB710 von der Marke BLACK & DECKER.

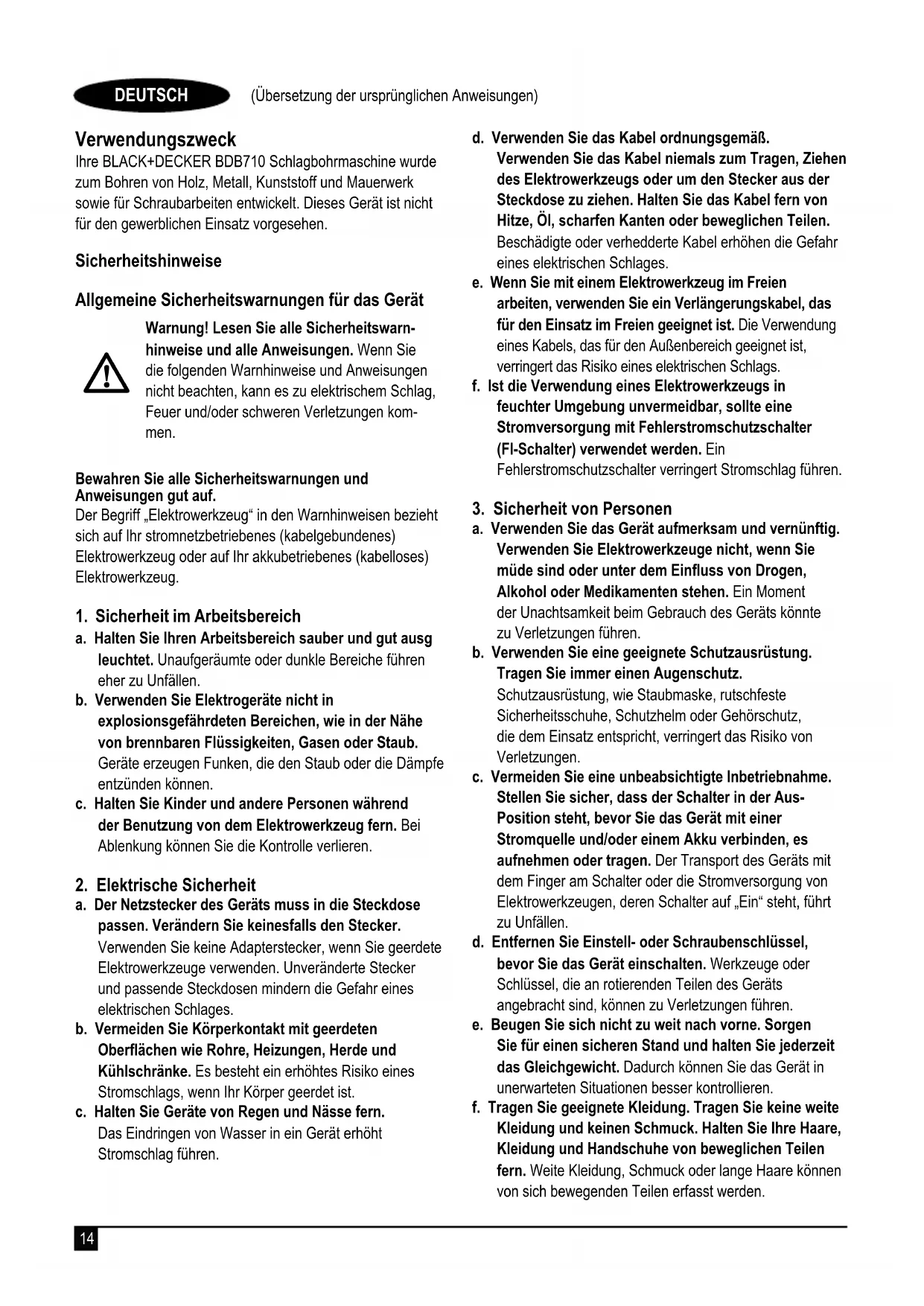

BEDIENUNGSANLEITUNG BDB710 BLACK & DECKER
Ohne BLACK+DECKER BDB710 Schlagbohrmaschine wurde zum Bohren von Holz, Metall, Kunststoff und Mauerwerk sowie für Schraubarheiten entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.
Sicherheitschinweise
Allgemeine Sicherheitswarnings für das Gerät
Warnung! Lesen Sie alle Sicherheitswannhinweise und alle Anweisungen. Wenn Sie die folgenden Warnhinweise und Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungenkommen.
Bewahren Sie alle Sicherheitswarnings und Anweisungen gut auf.
Der Begriff „Elektrowerkzeug" in den Warnhinweisen bezieht sich auf Ihr stromnetzbetriebenes (kabelgebundenes) Elektrowerkzeug oder auf Ihr akkubetriebenes (kabelloses) Elektrowerkzeug.
1. Sicherheit im Arbeitsbereich
a. Halten Sie ihren Arbeitsbereich sauber und gut ausg leuchtet. Unaufgeräumte oder dunkle Bereiche führen erher zu Unfallen.
b. Verwenden Sie Elektrogeräte nicht in explosionsgeführdaten Bereichen, wie in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c. Halten Sie Kinder und andere Personen während der Benutzung von dem Elektrowerkzeug fern. Bei Ablenkung können Sie die Kontrolle verlieren.
2. Elektrische Sicherheit
a. Der Netzstecker des Geräts muss in die Steckdose passen. Verändern Sie keinesfalls den Stecker. Verwenden Sie keine Adapterstecker, wenn Sie geerdete Elektrowerkzeuge verwenden. Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.
b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohre, Heizungen, Herde und Kühlschränke. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn Ihr Körper geerdet ist.
c. Halten Sie Geräte von Regen und Nisse fern. Das Eindringen von Wasser in ein Gerät erhöht Stromschlag führen.
d. Verwenden Sie das Kabel ordnungsgemäß. Verwenden Sie das Kabel niemals zum Tragen, Ziehen des Elektrowerkzeugs oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.
e. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie ein Verlängerungskabel, das für den Einsatz im Freien geeignet ist. Die Verwendung eines Kabels, das für den Außenbereich geeignet ist, verringert das Risiko eines elektrischen Schlags.
f. Ist die Verwendung eines Elektrowerkzeugs in feuchter Umgebung unvermeidbar, sollte eine Stromversorgung mit Fehlerstromschutzschalter (Fl-Schalter) verwendet werden. Ein Fehlerstromschutzschalter verringgert Stromschlag führen.
3. Sicherheit von Personen
a. Verwenden Sie das Gerät aufmerksam und vernünftig. Verwenden Sie Elektrowerkzeuge nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Geräts könnte zu Verletzungen führen.
b. Verwenden Sie eine geeignete Schutzausrücktung. Tragen Sie immer einen Augenschutz. Schutzausrücktung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, die dem Einsatz entspricht, verringt das Risiko von Verletzungen.
c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Stellen Sie sicher, dass der Schalter in der Aus-Position liegt, bevor Sie das Gerät mit einer Stromquelle und/oder einem Akku verbinden, es aufnehmen oder tragen. Der Transport des Geräts mit dem Finger am Schalter oder die Stromversorgung von Elektrowerkzeugen, deren Schalter auf „Ein“ steht, führt zu Unfälle.
d. Entfernen Sie Einstell- oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Werkzeuge oder Schlüssel, die an rotierenden Teilen des Geräts angebracht sind, können zu Verletzungen führen.
e. Beugen Sie sich nicht zu welt nach vorne. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Weite Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g. Wenn Geräte sind für den Anschluss von Staubabsaug- und Sammelsystemen vorgesehen sind, achten Sie darauf, dass diese korrekt angebracht und verwendet werden. Die Verwendung einer Staubabsaugvorrichtung kann Gefährdungen durch Staub verringern.
4. Gebrauch und Pflege von Geräten
a. Überlasten Sie das Gerät nicht. Verwenden Sie das richtige Werkzeug für ihre Anwendung. Durch das Arbeitsen in dem für das Gerät angegebenen Leistungsbereich erzielen Sie optimale Ergebnisse und erhöhen die Sicherheit.
b. Verwenden Sie das Gerät nicht, wenn der Ein-/ Ausschalter nicht Funktioniert. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c. Ziehen Sie den Stecker aus der Steckdose und/oder den Akku aus dem Gerät, bevor Sie Geräteinstellungen vornehmen, Zubehörerteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahmen verhindern die Gefahr eines unbeabsichtigten Starten des Geräts.
d. Bewahren Sie nicht benutzte Elektrogeräte außerhalb der Reichweite von Kindern auf und erlauben Sie Personen, die nicht mit dem Elektrowerkzeug oder diesen Anweisungen vertraut sind, nicht, das Elektrowerkzeug zu bedieten. Elektrowerkzeuge sind in den Händen nicht geschulter Personen gefährlich.
e. Halten Sie das Gerät in einem einwandfrei Zustand. Prufen Sie, ob bewegliche Teile falsch ausgerichtet oder steckengeblieben sind, ob Teile gebrochen sind, oder ob andere Umstände vorliegen, welche die Funktion des Geräts beeinträchtigen konnen. Bei Beschädigungen setzen Sie das Gerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder Wartung der Werkzeuge.
f. Halten Sie Schneidgeräte scharf und sauber.
Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneidkanten bleiben seltener stecken und sind leichter zu steuern.
g. Verwenden Sie Elektrowerkzeuge, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen und unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeit. Der Gebrauch von Elektrowerkzeugen für andere Zwecke als den vorgesehen Verwendungszweck kann zu gefährlichen Situationen führen.
5. Service
a. Lassen Sie das Gerät nur von qualifiziertem Fachpersonal und unter Verwendung identischer Ersatzteile reparieren. Das wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.
Zusätzliche Sicherheitswarningsen für das Gerät
Warning! Zusätzliche Sicherheitswarningsen für Bohrschrauber und Schlagbohrmaschinen.
Tragen Sie bei der Arbeit mit Schlagschraubern einen Gehorschutz. Larm kann Gehorschaden verursachen.
Verwenden Sie die mitgelieferten Zusatzgriffe. Der Verlust der Kontrolle kann Verletzungen verursichen.
Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Arbeiten durchgeführt werden, bei denen das Schneidgerät versteckte Leitungen berühren können. Der Kontakt mit stromführungn Leitungen kann auch offen liegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen.
Verwenden Sie auf keinen Fall ein MeiBelwerkzeug im Bohrmodus. Das Werkzeug setzen sich im Material fest und versetzt die Bohrmschine in Rotation.
Sichern Sie das Werkstück zum Beispiel mit Einspannvorrichtungen auf einer stabilen Plattform. Das Werkstück ist instabil, wenn es mit der Hand oder dem Körper abgestützt wird, was zum Verlust der Kontrolle führen kann.
Prufen Sie vor dem Bohren in Wände, Fußboden oder Decken diese Stellen auf dahinter liegende Kabel oder Rohre.
Berühren Sie die Spitze des Bohreinsatzes nicht unmittelbar nach dem Bohren, da diese heißt sein kann.
Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, es sei dann, sie werden bei der Verwendung des Geräts von einer erfahrenen Person beaufsichtigt oder angeleitet. Kinder mussen beaufsichtigt werden, um Sicherzustellen, dass sie nicht mit dem Gerät speien.
Die bestimmungsgemäß Verwendung ist in dieser Betriebsanleitung beschreiben. Die Verwendung von Zubehör- oder Anbauteilen, die nicht in dieser Anleitung empfohlen werden, sowie die Bedienung des Geräts in Abweichung von den in dieser Anleitung beschrieben Verfahren konnen zu Verletzungen und/oder Sachschäden führen.
Verwenden Sie eine Atemschutz- oder Staubmaske, wenn bei der Arbeit Staub oder Splitter entstehen können.
Sicherheit anderer Personen
Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt oder mit ihm vertraut gemacht werden.
Kinder mussen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
Restrisiken.
Beim Gebrauch these Geräts verbleiben zusätzliche
Restrisiken, die möglicherweise nicht in den
Sicherheitswarmungen genannt werden. Diese Risiken bestehen beispiselsweise bei Missbrauch oder längerem Gebrauch.
Auch bei der Einhaltung der entsprechenden
Sicherheitsvorschriften und der Verwendung aller
Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken.
These sind:
Verletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verursicht werden.
Verletzungen, die durch das Austauschen von Teilen, Messern oder Zubehör verursacht werden.
Der langere Gebrauch eines Geräts kann Verletzungen zur Folge haben. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.
Schwerhörigkeit.
Gesundheitsrisiken durch das Einatmen von Staub beim Gebrauch des Geräts (z. B. bei Holzarbeiten, insbesondere Eiche, Buche und Pressspan)
Vibration
Die in den Abschnitten "Technische Daten" und "EG-Konformitätserklärung" angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außen dem kann mit Hilfe diesen Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschiedt werden.
Warning! Die bei Verwendung des Geräts auftretende Vibrationsemission hängt von der Art des Gerätegebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen.
Für die Ermittlung der Vibrationsbelastung mussen die tatsächlichen Einsatzbedingungen und Verwendungen des Gerats während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird.
These Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu können.
Etiketten am Werkzeug
Am Gerät sind die folgenden Piktogramme inkl. Datumcode angebracht:
Warning! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr.
Tragen Sie bei der Arbeit mit Schlagschraubern einen Gehorschutz. Lärn kann Gehorschaden verursachen.
Elektrische Sicherheit
Dieses Gerat ist schutzisoliert, daß ist keine Erdleitung erforderlich. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.
- Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder einer autorisierten BLACK+DECKER Kundendienstelle ausgetauscht werden, um Gefahren zu vermeiden.
Merkmale
- Geschwindigkeitsregler
- Feststellknopf
- Vor-/Zurückschaltknopf
- Bohrmodusschalter
- Bohrfutter
- Tiefenbegrenzung
- Seitlicher Haltegriff
Abb. B
- Manuelle Spindelarretierung
Montage
Achtung! Vergewissem Sie sich vor der Montage, dass das Gerät ausgeschaltet ist und der Netzstecker gezogen wurde.
Anbringen des seitlichen Haltegriffs und der Tiefenbegrenzung (Abb. A & G)
Drehen Sie den Griff entgegen dem Uhrzeigersinn, bis Sie den seitlichen Haltegriff (7) wie dargestellt über die Vorderseite des Geräts schiben können.
Drehen Sie den beiden sichlichen Haltegriff in die gewünschte Position.
Setzen Sie die Tiefenbegrenzung (6) wie dargestellt in die vorgesehene Öffnung ein.
Legen Sie die Bohrtiefe wie im Folgenden beschreiben fest.
Befestigen Sie den seitlichen Haltegriff, indem Sie den Griff im Uhrzeigersinn drehen.
Anbringen eines Bohreinsatzes
Schnellspannbohrfutter mit einer einzeln Hülse (Abb. B)
Offnen Sie das Bohrfutter, indem Sie die manuelle Spindelarretierung (8) drücken, und die Hülse (9) gegen den Uhrzeigersinn drehen.
Setzen Sie einen Einsatz (12) in das Bohrfutter ein.
Sichern Sie das Bohrfutter, indem Sie die manuelle Spindelarretierung (8) drucken, und die Hülse im Uhrzeigersinn drehen, bis diese fest angezogen ist.
Schnellspannbohrfutter mit zwei Hulsen (Abb. C)
Offnen Sie das Bohrfutter, indem Sie den vorderen Teil (10) mit einer Hand drehen und den hinteren Teil (11) mit der anderen Hand festhalten.
- Setzen Sie einen Einsatz (12) in das Bohrfutter ein, undziehen Sie diesen fest an.
Schlüsselbohrfutter (Abb. D)
Offnen Sie das Bohrfutter, indem Sie die Hülse (13) gegen den Uhrzeigersinn drehen.
Setzen Sie einen Einsatz (12) in das Bohrfutter ein.
- Setzen Sie den Bohrfutterschlüssel (14) in jeder Loch (15) an der Seite des Bohrfutters ein, um ziehen Sie den Bohrfutterschlüssel im Uhrzeigersinn fest an.
Entfernen und erneutes Anbringen des Bohrfutters (Abb. E)
Offnen Sie das Bohrfutter so welt wie möglich.
Entfernen Sie die Halteschraube im Inneren des Bohrfutters, indem Sie diese mit einem Schraubendreher im Uhrzeigersinn drehen.
Spannen Sie einen Inbusschluss in das Bohrfutter, und schlagen Sie den Schlüssel wie gezeigt mit einem Hammer an.
Entfernen Sie den Inbusschluss.
Entfernen Sie das Bohrfutter durch Drehen gegen den Uhrzeigersinn.
Zum Wiedereinbau des Bohrfutters schrauben Sie das Futter auf die Spindel und sichern es mit der zugehörigen Halteschraube.
Gebrauch
Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit Gewalt. Vermeiden Sie eine Überlastung des Geräts. Achtung! Prüfen Sie vor dem Bohren in Wände, Fußboden oder Decken diese Stellen auf dahinter liegende Kabel oder Rohre.
Auswahlen der Drehrrichtung (Abb. F)
Verwenden Sie zum Bohren und Anziehen von Schrauben die Vorwartsdtrehung (im Uhrzeigersinn).
Verwenden Sie zum Entfernen von Schrauben und verklemmten Bohreinsatzen die Rückwärtsdrehung (gegen den Uhrzeigersinn).
Drücken Sie den Vor-/Zurückschaftsknopf (3) nach links, um die Vorwartsdtrehung einzustellen.
Drucken Sie den Vor-/Zurückschaltknopf (3) nach rechts, um die Rückwärtsdrehung einzustellen.
Achtung! Wechseln Sie auf keinen Fall die Drehrichtung, während der Motor lauft.
AuswahldesBohrmodus
Zum Schlagbohren in Mauerwerk und Beton stellen Sie den Betriebsmodusschalter (4) auf die Einstellung T .
- Wenn Sie in Stahl, Holz oder Kunststoffe bohren oder Schraubarheiten ausführten möchten, stellen Sie den Betriebsmodusschalter (4) auf die Einstellung 2.
Festlegender Bohrtiefe (Abb.G)
Lösen Sie den beiden sichlichen Haltegriff (7), indem Sie den Griff gegen den Uhrzeigersinn drehen.
Bringen Sie die Tiefenbegrenzung (6) in die gewünschte Position. Die maximale Bohrtiefe entspricht der Entfernung zwischen der Spitze des Bohreinsatzes und dem vorderen Ende der Tiefenbegrenzung.
Befestigen Sie den seitlichen Haltegriff, indem Sie den Griff im Uhrzeigersinn drehen.
Ein- und Ausschalten
Um das Gerät einzuschalten, drücken Sie den Ein-/Ausschalter mit Geschwindigkeitsregler (1). Die Geschwindigkeit des Werkzeugs hängt davon ab, wie welt Sie den Schalter eindrücken. Im Allgemeinen sollenn Sie langsamere Geschwindigkeiten für Bohreinsätze mit großem Durchmesser und hohe Geschwindigkeiten für Bohreinsätze mit geringerem Durchmesser verwenden.
Fur das Arbeiten im Dauerbetrieb drucken Sie den Feststellknopf (2) und setzen den Geschwindigkeitsregler los. Diese Option steht nur bei voller Geschwindigkeit im Vorwarts- und Rückwärtsmodus zur Verfügung.
Um das Gerät auszuschalten, halten Sie den Geschwindigkeitsregler los. Wenn sich das Gerät im Dauerbetrieb befindet, müssen Sie zum Ausschalten den Geschwindigkeitsregler erneut drücken und loslassen.
Zubehör
Das verwendete Zubehör hat wesentlichen Einfluss auf die Leistung des Geräts. Zubehörteile von BLACK+DECKER erfüllen höchste Qualitätsstandards und wurden speziell für die Verwendung mit Ihr Gemärät entwickelt.
Bei Verwendung these Zubehörrs erhalten Sie stets optimale Ergebnisse.
Wartung
Ihr BLACK+DECKER Gerät (mit und ohne Netzkabel) wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt.
Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pflege des Gerätes und seiner regelmäßigen Reinigung ab.
Warning! Vor Wartungs- oder Reinigungsrarbeiten an Elektrowerkzeugen mit/ohne Kabel:
Schalten Sie das Gerät aus, und ziehen Sie den Netzstecker.
Oder schalten Sie das Gerät aus und entfern den Akku vom Gerät/Werkzeug, wenn das Gerät/Werkzeug über einen separates Akku verfügt.
Wenn der Akku integriert ist, entladen Sie diesen vor dem Abschalten vollständig.
Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor Sie es reinigen. Das Ladegerät bestehtigt keine Wartung, es sollte jedoch regelmäßig gereinigt werden.
Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts/Werkzeugs/Ladegeräts mit Hilfe einer weichen Bürste oder eines trockenen Tuchs.
Reinigen Sie das Motorghäuse regelmäßig mit einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.
Offnen Sie regelmäßig das Bohrfutter, und entfernen Sie durch Klopfen Staub aus dem Inneren des Geräts (falls zutreffend).
Austauschen des Netzsteckers (nur Großbritannien und Irland)
Wenn ein neuer Netzstecker angebracht werden muss:
Sorgen Sie für eine sichere Entsorgung des alten Steckers.
Verbinden Sie die braune Leitung mit dem spannungsführenden Anschluss des Steckers.
Verbinden Sie den blauen Draht mit dem neutralen Anschluss.
Warning! Stellen Sie keine Verbindung mit dem Erdung-sanschluss her. Befolgen Sie die Montageanweisungen, die mit hochwertigen Steckern mitgeliefert werden. Empfohlene Sicherung: 5 A.
Umweltschutz
Getrennte Entsorgung. Produkte und Akkus mit dem dem normalen Hausmull entsorgt werden.
Produkte und Akkus enthalten Materialien, die wiederverwertet werden können, um den Bedarf an Rohstoffen zu verringn.itte recycleln Sie elektrische Produkte und Akkus gemäß den ortlichen Bestimmungen.
Weitere Informationen finden Sie auf www.2helpU.com
Technical data
| BDB710 | ||
| Eingangsspannung V | AC | 230 |
| Leistungsaufnahme W | 10 | |
| Leerlaufdrehzahl min | -1 | 0 ~ 2800 |
| Maximale Bohrtiefe | ||
| Beton mm | 13 | |
| Stahl mm | 13 | |
| Holz mm | 25 | |
| Gewicht kg | 2.0 | |
| Schalldruckpegel gemäß EN 60745: |
| Schalldruck (LpA) 101 dB(A), Unsicherheitsfaktor (K) 3 dB(A) |
| Schalleistung (LWA) 112 dB(A), Unsicherheitsfaktor (K) 3 dB(A) |
| Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745: |
| Betonbohren mit Belastung (a1, d) 17.97 m/s2, Unsicherheitsfaktor (K) 1,5 m/s2Metalbohren (a1, d) 3,37 m/s2, Unsicherheitsfaktor (K) 1,5 m/s2 |
EU-Konformitätserklarung MASCHINENRICHTLINIE
BDB710 Schlagbohrmaschine
Black & Decker erklart, dass die in den technischen Daten beschriebenen Geräte übereinstimmen mit: EN60745-1:2009+A11:2010, EN60745-2-1:2010.
These Produkte entsprechen außer dem den Richtlinien 2014/30/EU, 2006/42/EC und 2011/65/EU.
Weitere Informationen erhalten Sie von Black & Decker unter der folgenden Adresse. Diese befindet sich auch auf der Rückseite dieser Anleitung.
Der Unterzeichne ist verantwortlich für die Zusammenstellung der technischen Daten und gibt diese Erklärung im Namen von Black & Decker ab.
R. Laverick
Vereinigtes Königreich
14.12.2017
Garantie
Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käfer eine außergewöhnliche Garantie von 24 Monaten ab Kaufdatum. Diese Garantie versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schänkt diese keinesfalls ein. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone.
Zur Inanspruchnahme dieser Garantie muss sie den allgemeinen Geschäftsbedingungen von Black & Decker entsprechen und dem Verkauf bzw. der Vertragswerkstatt ist ein Kaufnachweis vorzulegen. Die Bedingungen für die 2-jährige Garantie von Black & Decker und den Standort ihrer nachstgelegen den Vertragswerkstatt finden Sie im Internet unter www.2helpU.com oder indem Sie sich an die lokale Black & Decker-Niederlassung wenden, deren Adresse Sie in dieser Anleitung finden.
Ihr neues Stanley FatMax-Produkt können Sie auf unserer Website unter www.blackanddecker.de registrierten. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote.
Tilsigtet brug
Direktor konstruktioner
2. Elektrische verilgheit
Elektrische verilgheit
Tel.: 00421 335 511 063
Fax: 00421 335 512 624
www.bandservis.sk
p.talajka@bandservis.sk
BAND SERVIS
Južná trieda 17 (budova TWD)
040 01 Košice
Tel.: 00421 556 233 155
bandserviske@zoznam.sk
BAND SERVIS
K Pasekam 4440
760 01 Zlin
Tel.: 00420 577 008 550,1
Fax: 00420 577 008 559
www.bandservis.cz
bandservis@bandservis.cz
BAND SERVIS
Klaisterskeho 2
140 00 Praha 4
Tel.: 00420 244 403 247
Fax: 00420 241 770 167
j.kraus@bandservis.cz
www.bandservis.cz
bandservis@bandservis.cz
Predividena uporaba
Udarni vrtalnik BDB710 BLACK+DECKER je namenjen vrtanju v les, kovino, plastiko, beton ter privijanju in vijačenju. To orodje je namenjeno izključno za domaco uporabo.
