KÄYTTÖOHJE BDB710 BLACK & DECKER

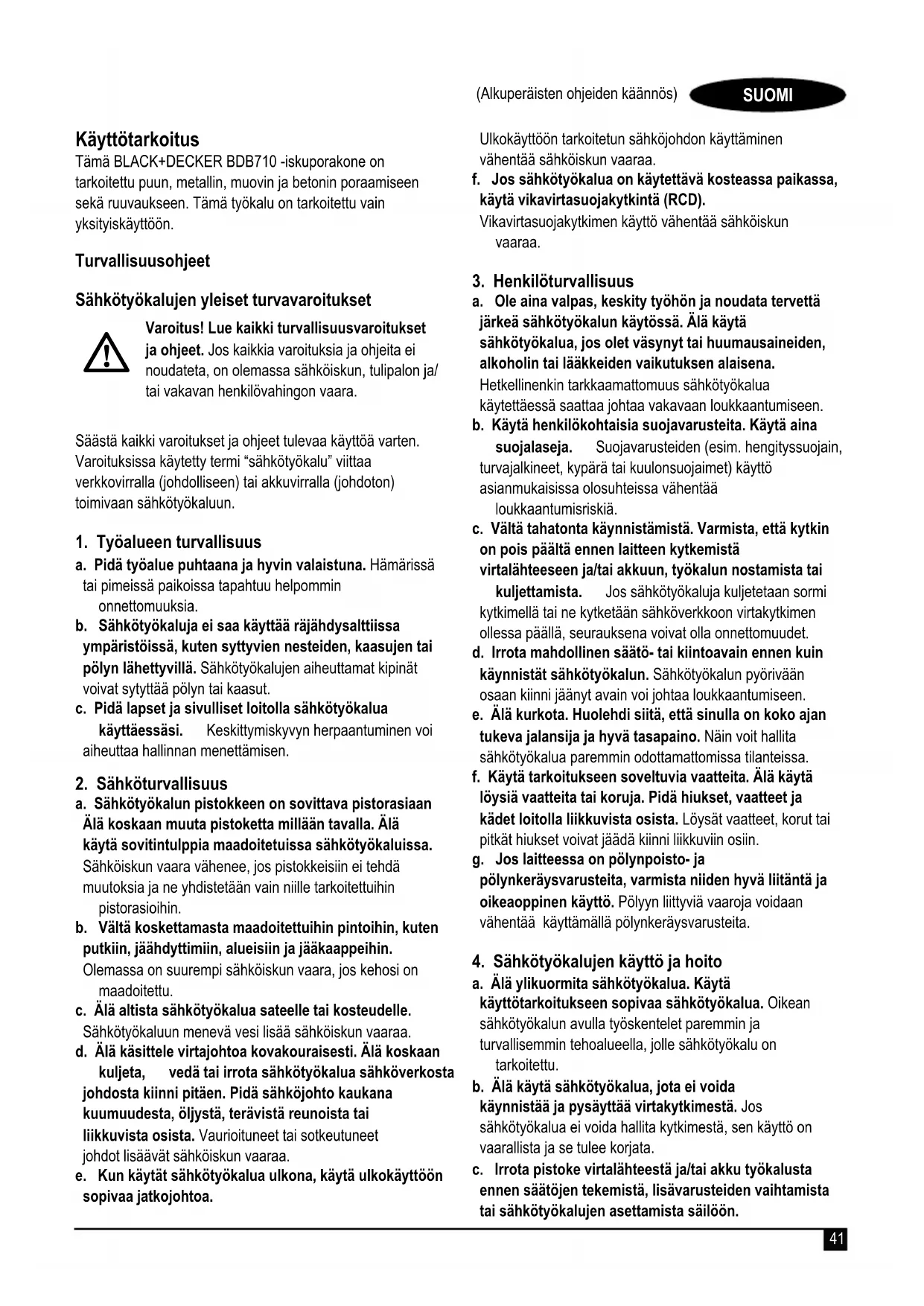

Varoitus! Lue kaikki turvallisuusvaroitukset ja ohjeet. Jos kaikkia varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/ tai vakavan henkilövahingon vaara. Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa käytetty termi “sähkötyökalu” viittaa verkkovirralla (johdolliseen) tai akkuvirralla (johdoton) toimivaan sähkötyökaluun.

1. Työalueen turvallisuus

a. Pidä työalue puhtaana ja hyvin valaistuna. Hämärissä tai pimeissä paikoissa tapahtuu helpommin onnettomuuksia. b. Sähkötyökaluja ei saa käyttää räjähdysalttiissa ympäristöissä, kuten syttyvien nesteiden, kaasujen tai pölyn lähettyvillä. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut. c. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2. Sähköturvallisuus

a. Sähkötyökalun pistokkeen on sovittava pistorasiaan Älä koskaan muuta pistoketta millään tavalla. Älä käytä sovitintulppia maadoitetuissa sähkötyökaluissa. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin. b. Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, jäähdyttimiin, alueisiin ja jääkaappeihin. Olemassa on suurempi sähköiskun vaara, jos kehosi on maadoitettu. c. Älä altista sähkötyökalua sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa. d. Älä käsittele virtajohtoa kovakouraisesti. Älä koskaan kuljeta, vedä tai irrota sähkötyökalua sähköverkosta johdosta kiinni pitäen. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. e. Kun käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f. Jos sähkötyökalua on käytettävä kosteassa paikassa, käytä vikavirtasuojakytkintä (RCD). Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3. Henkilöturvallisuus

a. Ole aina valpas, keskity työhön ja noudata tervettä järkeä sähkötyökalun käytössä. Älä käytä sähkötyökalua, jos olet väsynyt tai huumausaineiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkellinenkin tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen. b. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden (esim. hengityssuojain, turvajalkineet, kypärä tai kuulonsuojaimet) käyttö asianmukaisissa olosuhteissa vähentää loukkaantumisriskiä. c. Vältä tahatonta käynnistämistä. Varmista, että kytkin on pois päältä ennen laitteen kytkemistä virtalähteeseen ja/tai akkuun, työkalun nostamista tai kuljettamista. Jos sähkötyökaluja kuljetetaan sormi kytkimellä tai ne kytketään sähköverkkoon virtakytkimen ollessa päällä, seurauksena voivat olla onnettomuudet. d. Irrota mahdollinen säätö- tai kiintoavain ennen kuin käynnistät sähkötyökalun. Sähkötyökalun pyörivään osaan kiinni jäänyt avain voi johtaa loukkaantumiseen. e. Älä kurkota. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa. f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat jäädä kiinni liikkuviin osiin. g. Jos laitteessa on pölynpoisto- ja pölynkeräysvarusteita, varmista niiden hyvä liitäntä ja oikeaoppinen käyttö. Pölyyn liittyviä vaaroja voidaan vähentää käyttämällä pölynkeräysvarusteita.

4. Sähkötyökalujen käyttö ja hoito

a. Älä ylikuormita sähkötyökalua. Käytä käyttötarkoitukseen sopivaa sähkötyökalua. Oikean sähkötyökalun avulla työskentelet paremmin ja turvallisemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää virtakytkimestä. Jos sähkötyökalua ei voida hallita kytkimestä, sen käyttö on vaarallista ja se tulee korjata. c. Irrota pistoke virtalähteestä ja/tai akku työkalusta ennen säätöjen tekemistä, lisävarusteiden vaihtamista tai sähkötyökalujen asettamista säilöön.42 (Alkuperäisten ohjeiden käännös) SUOMI Tällä tavoin pienennetään laitteen tahattoman käynnistyksen mahdollisuutta. d. Säilytä sähkötyökalua lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne työkalua tai ole lukeneet näitä ohjeita. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä. e. Hoida sähkötyökalusi huolella. Tarkista liikkuvien osien kohdistus tai mahdolliset kiinni juuttumiset, osien vauriot ja muut sähkötyökalun toimintaan mahdollisesti vaikuttavat häiriöt. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt työkalut aiheuttavat onnettomuuksia. f. Pidä leikkausterät terävinä ja puhtaina. Oikeaoppisesti ylläpidetyt leikkuuvälineet, joiden leikkausreunat ovat teräviä, juuttuvat harvemmin kiinni ja niiden hallitseminen on helpompaa. g. Käytä sähkötyökalua, lisävarusteita ja teriä jne. näiden ohjeiden mukaisesti ottaen huomioon työolosuhteet ja suoritettavat toimenpiteet. Jos sähkötyökalua käytetään muuhun kuin sen suunniteltuun käyttötarkoitukseen, seurauksena voi olla vaaratilanne.

a. Anna koulutetun ja ammattitaitoisen henkilön huoltaa sähkötyökalu käyttäen ainoastaan samanlaisia varaosia. Tämä varmistaa sähkötyökalun turvallisuuden. Sähkötyökalujen lisäturvavaroitukset

Varoitus! Porien ja iskuporakoneiden lisäturvavaroitukset. uKäytä kuulosuojaimia iskuporakonetta käyttäessäsi. Melulle altistuminen voi aiheuttaa kuulon menetyksen. uKäytä työkalun mukana toimitettuja lisäkahvoja. Hallinnan menetys voi aiheuttaa henkilövahingon. uTartu kiinni koneen eristetyistä tartuntapinnoista, jos leikkausvälinettä käyttäessä on vaara osua piilossa oleviin johtoihin. Terien osuminen jännitteiseen johtoon tekee sen paljaista metalliosista jännitteisiä, joten käyttäjä voi saada sähköiskun. uÄlä koskaan käytä talttaosaa iskuporakonetilassa. Lisävaruste juuttuu materiaaliin ja kiertää poraa. uKäytä puristimia tai muuta käytännöllistä tapaa kiinnittää ja tukea työkappale tukevalle alustalle. Työn pitäminen käsin tai vartaloa vasten on epävakaata ja saattaa johtaa kontrollin menetykseen. uEnnen kuin poraat seiniä, lattioita tai kattoja, tarkista sähköjohtojen ja putkien sijainti. uÄlä koske terään heti poraamisen jälkeen. Terä saattaa olla kuuma. uTätä työkalua ei ole tarkoitettu sellaisten henkilöiden käyttöön, joilla on fyysisiä tai älyllisiä rajoitteita tai aistirajoitteita, eikä laitteen toimintaan perehtymättömien henkilöiden käyttöön (lapset mukaan luettuina), paitsi valvonnan alaisina, tai jos he ovat saaneet laitteen käyttöön liittyvää opastusta heidän turvallisuudestaan vastaavalta henkilöltä. Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteella. uTarkoitettu käyttö on kuvattu tässä käyttöohjeessa. Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain tässä käyttöohjeessa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa henkilö- ja/tai omaisuusvahinkoja. uKäytä hengityssuojainta, mikäli työkalun käyttö voi tuottaa pölyä tai lentäviä hiukkasia. Muiden henkilöiden turvallisuus uTämä laite ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja tietämys ovat rajalliset, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo tai ohjaa heitä laitteen käytössä. uLapsia tulee valvoa ja varmistaa, että he eivät leiki laitteella. Muut riskit. Myös muut kuin turvavaroituksissa mainitut riskit ovat mahdollisia työkalua käytettäessä. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön. Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näitä ovat: upyörivien tai liikkuvien osien koskettamisen aiheuttamat vahingot. uosia, teriä tai lisävarusteita vaihdettaessa aiheutuneet vahingot. utyökalun pitkäaikaisen käytön aiheuttamat vahingot. Varmista, että pidät säännöllisesti taukoja työkalun pitkäaikaisen käytön aikana. uKuulon heikkeneminen. uTyökalua käytettäessä (esimerkiksi puuta, erityisesti tammea, pyökkiä ja MDF-levyjä käsiteltäessä) syntyneen pölyn sisäänhengityksen aiheuttamat terveysriskit. Tärinä Teknisissä tiedoissa ja vaatimustenmukaisuusilmoituksessa ilmoitetut tärinäpäästöarvot on mitattu standardin EN 60745 testausmenetelmän mukaisesti, ja niiden avulla voidaan vertailla työkaluja keskenään. Ilmoitettua tärinäpäästöarvoa voi käyttää myös altistumisen alustavaan arviointiin. Varoitus! Sähkötyökalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta tärinäpäästöarvosta työkalun käyttötavan mukaan. Tärinätaso voi olla ilmoitettua tasoa suurempi.43 (Alkuperäisten ohjeiden käännös) SUOMI Kun tärinälle altistumista arvioidaan sen määrittämiseksi, mitä direktiivin 2002/44/EY mukaisia turvatoimenpiteitä vaaditaan sähkötyökaluja säännöllisesti käyttävien henkilöiden suojelemiseksi, tärinälle altistumisen arvioinnissa on otettava huomioon todelliset käyttöolosuhteet ja työkalun käyttötavat. Todellisen käytön lisäksi on kiinnitettävä huomiota myös siihen, milloin työkalu on sammutettuna tai se käy tyhjäkäynnillä. Työkalun tarrat Työkaluun on merkitty päivämääräkoodi sekä seuraavat varoitusmerkinnät:

Varoitus! Käyttäjän on luettava käyttöohje vahinkojen välttämiseksi.

Käytä kuulosuojaimia iskuporakonetta käyttäessäsi. Melulle altistuminen voi aiheuttaa kuulon menetyksen. Sähköturvallisuus

Tämä laite on kaksoiseristetty, joten erillistä maadoitusta ei tarvita. Tarkista aina, että verkkovirran jännite vastaa tyyppikilpeen merkittyä jännitettä. uJos virtajohto on vaurioitunut, se tulee viedä valmistajalle tai valtuutettuun BLACK+DECKER- huoltopalveluun vaihtoa varten. Yleiskuvaus Tässä laitteessa on kaikki tai joitakin seuraavista

1. Portaaton nopeudensäätö

3. Eteen-/taaksepäin-painike

8. Manuaalinen karalukon painike

Kokoaminen Varoitus! Ennen kokoamista varmista, että kone on pois päältä eikä sitä ole liitetty virtalähteeseen. Sivukahvan ja syvyysrajoittimen kiinnittäminen (kuva A & G) uKierrä kahvalaskuria myötäpäivään, kunnes voit työntää sivukahvan (7) työkalun eteen kuvan osoittamalla tavalla. uKierrä sivukahva haluttuun asentoon. uTyönnä syvyysrajoitin (6) asennusreikään kuvan osoittamalla tavalla. uSäädä poraussyvyys alla kuvatulla tavalla. uKiristä sivukahva kiertämällä kahvaa myötäpäivään. Poranterän asentaminen Yksiholkkinen huoltovapaa istukka (kuva B) uAvaa istukka painamalla manuaalista karalukon painiketta (8) ja kiertämällä holkkia (9) vastapäivään. uTyönnä terän varsi (12) istukkaan. uKiristä istukka hyvin painamalla manuaalista karalukon painiketta (8) ja kiertämällä holkkia myötäpäivään, kunnes se on kiristetty. Kaksiholkkinen huoltovapaa istukka (kuva C) uAvaa istukka kiertämällä sen etuosaa (10) yhdellä kädellä ja pitämällä kiinni takaosasta (11) toisella. uTyönnä terän varsi (12) istukkaan ja kiristä istukka tukevasti. Avaimella kiristettävä istukka (kuva D) uAvaa istukka kiertämällä holkkia (13) vastapäivään. uTyönnä terän varsi (12) istukkaan. uTyönnä terän varsi (14) kuhunkin istukan sivulla olevaan reikään (15) ja kiristä kiertämällä myötäpäivään. Istukan irrottaminen ja kiinnittäminen (kuva E) uAvaa istukka ääriasentoonsa. uIrrota istukan kiinnitysruuvi (istukassa) kiertämällä sitä myötäpäivään ruuviavaimella. uKiristä kuusiokoloavain istukkaan ja lyö sitä vasaralla kuvan osoittamalla tavalla. uIrrota kuusiokoloavain. uIrrota istukka kiertämällä sitä vastapäivään. uAsenna istukka kiertämällä se karaan ja kiinnittämällä istukan kiinnitysruuvilla. Käyttö Varoitus! Anna koneen käydä omaan tahtiinsa. Älä ylikuormita sitä. Varoitus! Ennen kuin poraat seiniä, lattioita tai kattoja, tarkista sähköjohtojen ja putkien sijainti. Pyörimissuunnan valitseminen (kuva F) Käytä poraamiseen ja ruuvien kiristämiseen eteenpäin suuntautuvaa pyörimisliikettä (myötäpäivään). Käytä ruuvien irrottamiseen tai jumiutuneen poranterän irrottamiseen taaksepäin suuntautuvaa pyörimisliikettä (vastapäivään). uValitse pyörimissuunta eteenpäin työntämällä eteen-/taaksepäin-painike (3) vasemmalle. uValitse pyörimissuunta taaksepäin työntämällä eteen-/taaksepäin-painike oikealle. Varoitus! Pyörimissuuntaa ei saa vaihtaa moottorin käydessä.44 (Alkuperäisten ohjeiden käännös) SUOMI Poraustilan valitseminen uKun iskuporaat muurausta tai betonia, aseta poraustilan valitsin (4) asentoon

uKun poraat terästä, puuta ja muovia tai ruuvaat ruuvia, aseta toimintatilan valitsin (4)

-asentoon. Poraussyvyyden asettaminen (kuva G) uLöysää sivukahvaa (7) kiertämällä kahvalaskuria myötäpäivään. uSäädä syvyydenrajoitin (6) haluttuun kohtaan. Suurin poraussyvyys on sama kuin poranterän kärjen ja syvyydenrajoittimen etuosan välinen etäisyys. uKiristä sivukahva kiertämällä kahvaa myötäpäivään. Käynnistys ja pysäytys uKäynnistä laite painamalla nopeudensäätökytkintä (1). Työkalun nopeus määräytyy sen mukaan, kuinka pitkälle kytkintä työnnetään. Yleissääntönä on, että matalat nopeudet sopivat halkaisijaltaan suurille poranterille ja suuret pienille poranterille. uJatkuvaa käyttöä varten paina lukituspainiketta (2) ja vapauta nopeudensäätökytkin. Tämä vaihtoehto on käytettävissä vain laitteen toimiessa täydellä nopeudella eteen- ja taaksepäin. uSammuta laite vapauttamalla nopeudensäätökytkin. Sammuta työkalu jatkuvan käytön aikana painamalla nopeudensäätökytkintä uudelleen ja vapauttamalla se. Lisävarusteet Työkalun suorituskyky riippuu käytetystä lisävarusteesta. Korkealaatuiset BLACK+DECKER-lisävarusteet on suunniteltu parantamaan työkalun suorituskykyä. Käyttämällä näitä lisävarusteita saat työkalustasi parhaan hyödyn. Huolto Verkkojohdolla varustettu tai verkkojohdoton BLACK+DECKER-laite on suunniteltu toimimaan mahdollisimman kauan mahdollisimman vähällä huollolla. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan. Varoitus! Toimi seuraavasti ennen johdollisen/ johdottoman sähkötyökalun huoltoa: uSammuta laite/työkalu ja irrota se verkkovirrasta. uTai sammuta laite ja poista akku laitteesta/ työkalusta, jos laitteessa/työkalussa on erillinen akku. uJos akku on ehjä, käytä akku täysin loppuun ja sammuta sitten laite. uIrrota laturi pistorasiasta ennen laturin puhdistamista. Laturi ei tarvitse säännöllisen puhdistamisen lisäksi mitään muuta huoltoa. uPuhdista laitteen/työkalun/laturin ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla liinalla. uPuhdista moottorikotelo säännöllisesti kostealla liinalla. Älä käytä hankaavia tai liuotinpohjaisia puhdistusaineita. uAvaa istukka säännöllisesti ja naputtele pöly pois sen sisältä (kun varusteena). Varaverkkopistoke (vain Iso-Britannia ja Irlanti) Jos uusi verkkopistoke täytyy asentaa: uHävitä vanha pistoke ympäristöystävällisesti. uLiitä ruskea johto uuden pistokkeen jännitteiseen napaan. uLiitä sininen johto tähtipisteliittimeen. Varoitus! Maadoitusliittimeen ei tule tehdä liitoksia. Noudata korkealaatuisten pistokkeiden mukana toimitettuja asennusohjeita. Suositeltu varoke: 5 A. Ympäristönsuojelu Toimita tämä laite erilliskeräykseen. Tällä symbolilla merkittyjä tuotteita ja akkuja ei saa hävittää tavallisen kotitalousjätteen mukana. Tuotteissa ja akuissa on materiaaleja, jotka voidaan ottaa talteen tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaan. Lisätietoa on saatavilla osoitteessa www.2helpU.com Tekniset tiedot BDB710 Syöttöjännite V

0 ~ 2800 Suurin mahdollinen porausteho Teräs mm

dB(A) Tärinän kokonaisarvot (vektorisumma kolmesta suunnasta) EN60745-standarin mukaisesti: Poraaminen betoniin (a h, ID ) 17.97 m/s

(Alkuperäisten ohjeiden käännös) SUOMI EY-vaatimustenmukaisuusvakuutus KONEDIREKTIIVI

BDB710 Iskuporakone Black & Decker ilmoittaa, että tuotteet, jotka on kuvattu kohdassa Tekniset tiedot, täyttävät seuraavien direktiivien vaatimukset: EN60745-1:2009+A11:2010, EN60745-2-1:2010. Nämä tuotteet täyttävät myös direktiivien 2014/30/EU, 2006/42/EU ja 2011/65/EU vaatimukset. Lisätietoja saa ottamalla yhteyden Black & Deckeriin seuraavassa osoitteessa. Tiedot ovat myös käyttöohjeen takakannessa. Allekirjoittanut vastaa teknisten tietojen kokoamisesta tehden tämän ilmoituksen Black & Deckerin puolesta. R. Laverick Teknisen osaston johtaja Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Iso-Britannia

Takuu Black & Decker on vakuuttunut tuotteidensa korkeasta laadusta ja tarjoaa kuluttajille 24 kuukauden takuun, joka astuu voimaan ostopäivänä. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa. Edellytyksenä takuun saamiselle on, että vaade täyttää Black & Deckerin ehdot ja että ostaja toimittaa ostotositteen jälleenmyyjälle tai valtuutetulle huoltoliikkeelle. Black & Deckerin kahden vuoden takuun ehdot ja lähimmän valtuutetun korjauspalvelun yhteystiedot ovat saatavilla osoitteessa www.2helpU.com tai ottamalla yhteyttä paikalliseen Black & Deckerin toimipisteeseen tässä ohjekirjassa ilmoitettuihin osoitteisiin. Käy verkkosivuillamme osoitteessa www.blackanddecker. co.uk ja rekisteröi uusi Black & Decker -tuotteesi. Sivuilta saat myös päivityksiä uusista tuotteista ja erikoistarjouksista.46 (Fordítás az angol eredetiből) MAGYAR Rendeltetésszerű használat Az Ön BLACK+DECKER BDB710 típusú ütvefúróját fa, fém, műanyag és falazat fúrásához, illetve csavarozási munkákhoz terveztük. Iparszerű felhasználásra nem alkalmas. Biztonságtechnikai útmutatások Általános biztonságtechnikai gyelmeztetések elektromos szerszámokhoz
