Producttype	Klopboor
Merk	Black & Decker
Model	BDB710
Voeding	230 V AC, 50 Hz
Vermogen	710 W
Onbelast toerental	0 – 2 800 min⁻¹
Boorcapaciteit – beton	13 mm
Boorcapaciteit – staal	13 mm
Boorcapaciteit – hout	25 mm
Gewicht	2,0 kg
Geluidsdrukniveau (LpA)	101 dB(A), onzekerheid K=3 dB(A)
Geluidsvermogensniveau (LWA)	112 dB(A), onzekerheid K=3 dB(A)
Trillingen – klopboren in beton	17,97 m/s², onzekerheid K=1,5 m/s²
Trillingen – boren in metaal	3,37 m/s², onzekerheid K=1,5 m/s²
Dubbele isolatie	Ja (geen aarddraad nodig)
Veiligheid	Gehoorbescherming aanbevolen, noodstop door loslaten van de trekker, continuvergrendeling
Hoofdfuncties	Klopboren, standaard boren, schroeven
Draairichting	Vooruit en achteruit (omkeerbaar)
Boorkop	Zelfspannend met enkele of dubbele huls of met sleutel (afhankelijk van versie)
Zijhandgreep	Ja, verstelbaar met diepteaanslag
Onderhoud en reiniging	Reinig regelmatig de ventilatiesleuven met een zachte borstel; reinig de boorkop en de motor met een vochtige doek; geen schurende oplosmiddelen
Reserveonderdelen en repareerbaarheid	Reparatie door een gekwalificeerde professional met originele Black & Decker onderdelen; 2 jaar garantie
Inbegrepen accessoires	Zijhandgreep, diepteaanslag, boorkop (afhankelijk van model)
Garantie	24 maanden vanaf aankoopdatum (voorwaarden op www.2helpU.com)

Veelgestelde vragen - BDB710 BLACK & DECKER

Hoe wijzig ik de boormodus (standaard boren of klopboren)?

Gebruik de modusschakelaar (4) bovenop het gereedschap. Voor klopboren (beton, metselwerk) zet u deze op de stand T. Voor standaard boren (staal, hout, kunststof) of schroeven zet u deze op de stand 2.

Hoe stel ik de boordiepte in?

Draai de zijhandgreep (7) los door de handgreep tegen de klok in te draaien. Steek de diepteaanslag (6) in de opening en stel deze in op de gewenste diepte. De maximale diepte komt overeen met de afstand tussen de boorpunt en de voorrand van de aanslag. Draai vervolgens de handgreep vast.

Hoe keer ik de draairichting om?

Gebruik de vooruit/achteruit schakelaar (3). Voor draaiing met de klok mee (boren, schroeven) duwt u de schakelaar naar links. Voor de tegenovergestelde richting (losschroeven, losmaken) duwt u hem naar rechts. Verander nooit van richting terwijl de motor draait.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd gehoorbescherming, oogbescherming en indien nodig een stofmasker. Houd de werkplek schoon en goed verlicht. Niet gebruiken in een explosieve omgeving. Houd het gereedschap vast aan de geïsoleerde greeppunten om elektrische schokken te voorkomen bij contact met een onder spanning staande draad. Koppel het gereedschap los voor elke aanpassing of accessoirewissel.

Hoe plaats ik een boor in de zelfspannende boorkop?

Voor een zelfspannende boorkop met enkele huls: druk op de handmatige asvergrendelknop (8) en draai de huls (9) tegen de klok in om te openen. Plaats de boor en draai de huls met de klok mee om vast te zetten terwijl u de knop ingedrukt houdt. Voor een boorkop met dubbele huls: draai het voorste gedeelte (10) met één hand terwijl u het achterste (11) vasthoudt. Plaats de boor en draai vast.

Wat te doen als de boorkop niet meer goed vastzet?

Controleer eerst of de boorkop schoon is. Open hem volledig en tik erop om stof te verwijderen. Als het probleem aanhoudt, kan de boorkop defect zijn. Verwijder hem door hem maximaal te openen, verwijder de binnenste bevestigingsschroef (met de klok mee draaien), steek dan een inbussleutel in en tik met een hamer om los te maken. Draai de boorkop tegen de klok in om hem te verwijderen. Vervang door een originele boorkop.

Hoe onderhoud ik het gereedschap?

Reinig regelmatig de ventilatiesleuven met een zachte borstel of droge doek. Reinig de motorunit met een vochtige doek (geen schurende oplosmiddelen). Open de boorkop af en toe en tik erop om stof te verwijderen. Als het netsnoer beschadigd is, laat het dan vervangen door een erkende Black & Decker professional.

Welke accessoires worden aanbevolen?

Black & Decker biedt boren, bits en accessoires die speciaal zijn ontworpen om de prestaties van uw boormachine te optimaliseren. Gebruik kwaliteitsaccessoires voor het boren in beton, metaal of hout. De garantie is alleen geldig met originele onderdelen.

Het gereedschap maakt een abnormaal geluid of trilt hevig, wat te doen?

Stop onmiddellijk het gereedschap en trek de stekker eruit. Controleer of de boor goed is vastgezet en niet bot of beschadigd is. Zorg ervoor dat de zijhandgreep goed is vastgedraaid. Als het geluid aanhoudt, kan er een intern probleem zijn; neem contact op met een erkende Black & Decker reparateur.

Hoe gebruik ik de continuvergrendelingsfunctie?

Voor continu gebruik drukt u op de snelheidsregelaar (1) en drukt u vervolgens op de vergrendelknop (2) terwijl u de trekker ingedrukt houdt. Laat vervolgens de regelaar los. Om te stoppen drukt u opnieuw op de regelaar en laat u deze los. Deze functie is alleen beschikbaar bij maximale snelheid in de vooruitstand.

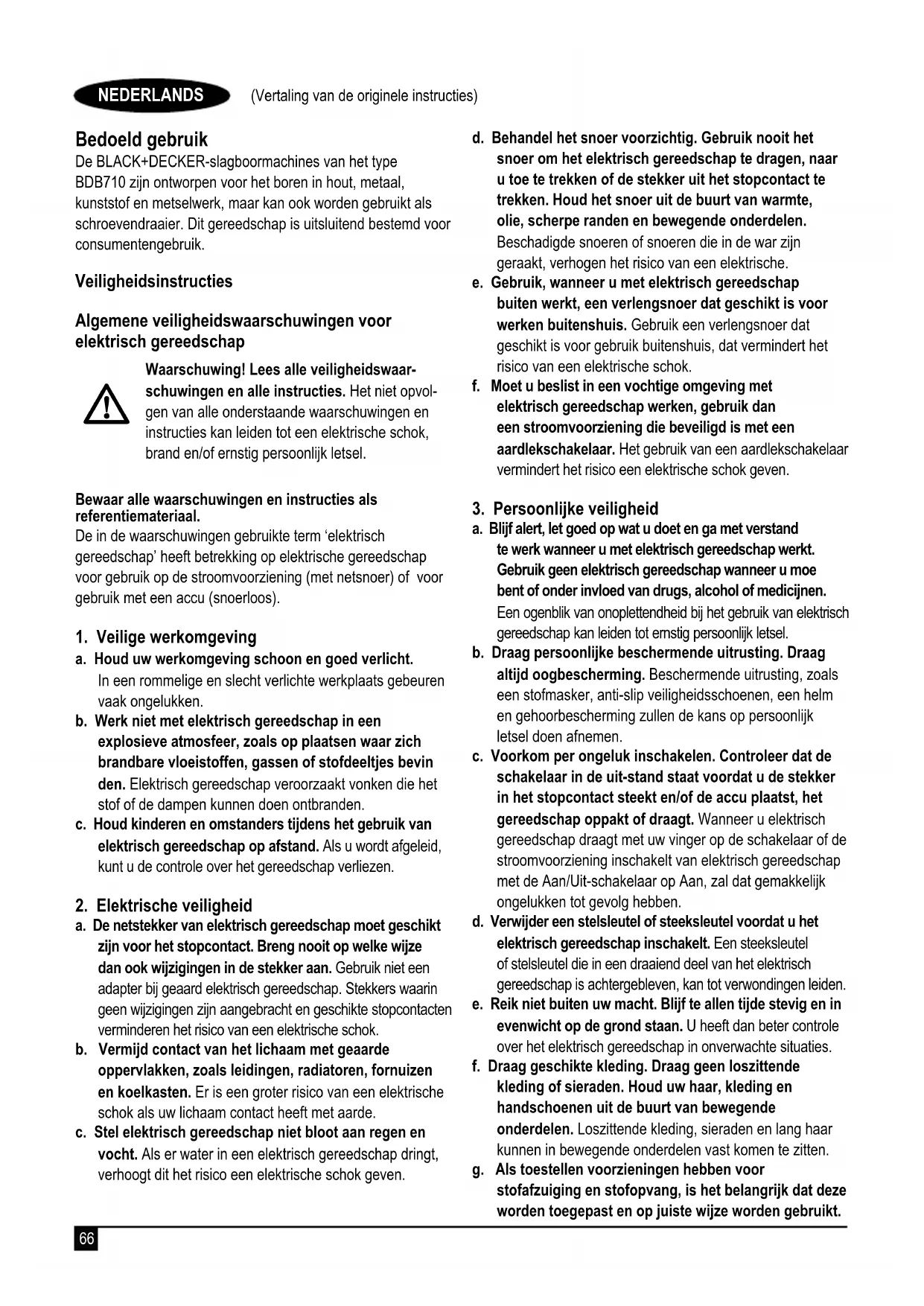

GEBRUIKSAANWIJZING BDB710 BLACK & DECKER

De BLACK+DECKER-slagboormachines van het type BDB710 zijn ontworpen voor het boren in hout, metaal, kunststof en metselwerk, maar kan ook worden gebruikt als schroevendraaier. Dit gereedschap is uitsluitend bestemd voor consumentengebruik.

Veiligheidsinstructies

Algemene verilgheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheidswaarschuwingen en alle instructies. Het nicht opvolgen van alle onderstaande waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel.

Bewaar alle waarschuwingen en instructies als referentiematerialiaal.

De in de waarschuwingen gebrukke term 'elektrisch gereedschap' heeft betrekking op elektrische gereedschap voor gebruik op de stroomvoorziening (met netsnoer) of voor gebruik met een accu (snoerloos).

1. Veilige werkomgeving

a. Houd uw werkomgeving schoon en goed verlicht.
In een rommelige en slecht verlichte werkplaats gebeuren vaak ongelukken.
b. Werk nicht met elektrisch gereedschap in een explosieve atmosefer, zoals opplaatsen waar zich brandbare vloeistoffen, gassen of stofdeeltjes bevinden. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen+kunnen doen ontbranden.
c. Houd kinderen en omstandersijdens het gebruik van elektrisch gereedschap op afstand. Als u worden afgeleid, kunt u de controle over het gereedschap verliezen.

a. De netstekker van elektrisch gereedschap moet geschikt zijn voor het stopcontact. Breng nooit op welke wijze dan ook wijzigingen in de stekker aan. Gebruik Niet een adapter bij geaard elektrisch gereedschap. Stekkers waarin geen wijzigingen�n aangebracht en geschikte stopcontacten verminderen het risico van een elektrische schok.
b. Vermijd contact van het lichaam met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een groter risico van een elektrische schok als uw lichaam contact heeft met aarde.
c. Stel elektrisch gereedschap nicht bloot aan regen en vocht. Als er water in een elektrisch gereedschap dringt, verhoegt dit het risico een elektrische schok gezven.

d. Behandel het snoer voorzichtig. Gebruik nooit het snoer om het elektrisch gereedschap te dragen, maar u toe te trekken of de stekkeruit het stopcontact te trekken. Houd het snoeruit de buurt van warmte, olie, scherpe randen en bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zich geraakt, verhogen het risico van een elektrische.
e. Gebruik, wonneer u met elektrisch gereedschap buiten werkt, een verlengsnoer dat geschikt is voor werken buitenshuis. Gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis, dat vermindert het risico van een elektrische schok.
f. Moet u beslist in een vochtige omgeving met elektrisch gereedschap werken, gebruik dan een stroomvoorziening die beveiligd is met een aardlekschakelaar. Het gebruik van een aardlekschakelaar verminder het risico een elektrische schok gezven.

3. Persoonlijke veiligheid

a. Blijf alert, let goed op wat u doet en ga met verstand te werk wanner u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed van drugs, alcohol of medicijnen. Een ogenblick van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot emstig persoonlijk letsel.
b. Draag persoonlijke beschemende uitrusting. Draag alg'tijd oogbescherming. Beschermende uitrusting, zoals een stofmasker, anti-slip verilgheidsschoenen, een helm en gehoorbescherming zullen de kans op persoonlijk letsel doen afnemen.
c. Voorkom per ongeluk inschakelen. ControllerDat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt en/of de accu plaatst, het gereedschap oppakt of draagt. Wanneru elektrisch gereedschap draagt met uw vinger op de schakelaar of de stroomvoorziening inschakelt van elektrisch gereedschap met de Aan/Uit-schakelaar op Aan, za dat gemakkelijk ongelukken tot gevolg hebben.
d. Verwijder een stelsleutel of steeksleutel voordat u het elektrisch gereedschap inschakelt. Een steeksleutel of stelsleutel die in een draaiend deel van het elektrisch gereedschap is achtergebleven, kan tot verwondingen leiden.
e. Reik Niet buiten uw macht. Blijf te allen tjnde stevig en in evenwicht op de grond staan. U hebft dan better controle over het elektrisch gereedschap in onverwachte situatuies.
f. Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uwaar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden en langhaar können in bewegende onderdelen vastkommen te zitten.
g. Als toestellen voorzieningen hebben voor stofafzuiging en stofopvang, is het belangrijk dat deze worden toegepast en op juiste wijze worden gezruikt.

Door stofopvang te gebruikenkest u stofgerelateerde gesaren beperken.

4. Gebruik en onderhoud van elektrisch gereedschap

a. Overbelast het elektrisch gereedschap Niet.
Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap verricht de werkzaamheden beter en veiliger wanner er geen hogere eisen aan worden gesteld dan de bedoeling is.

b. Gebruik het elektrisch gereedschap nicht als de schakelaar Niet goed werkt. Elektrisch gereedschap waarvan de schakelaar Niet goed werkt is gevaarlijk en moet worden gerepareerd.

c. Trek de stekker uit het stopcontact en/of neem de accu uit het elektrisch gereedschap voordat u aanpassingen uitvoert, accessoires wisselt of het gereedschap opbergt. Deze voorzorgsmaatregelen beperken het risico van onbedoeld starten van het gereedschap.

d. Berg elektrisch gereedschap dat u Niet gebrukt, buiten het bereik van kinderen op en LAST personen die Nietbekend zichn met het elektrisch gereedschap of deze instructies Niet met het gereedschap werken. Elektrisch gereedschap is gevaarlijk in handen van personen die er nicht mee hebben leren werken.

e. Onderhoud het gereedschap goed. Controller de uitlijning van bewegende onderdelen en let erop dat zich Niet aanlopen, let erop dat onderdelen Niet kapot zich en let op andere omstandigheden die van invloed+kennen zich op de werking van het elektrisch gereedschap. Laat het gereedschap voor gebruik repareren als het is beschadigd. Veel ongelukken zich het gevolg van het werkken met slecht onderhouden gereedschap.

f. Houd zaag- en snijdgereedschap scherp en schoon. Goed onderhoden zaaggereedschap met scherpe snijranden za minder nsel vastlopen en is gemakkelijker te bedieren.

g. Gebruik het elektrisch gereedschap, de accessoires en bitjes, enz. in overeenstemming met deze instructies en houd rekening met de werkomstandigheden en de werkzaamheden die moeten worden verricht. Wanner u het elektrisch gereedschap gebruikt voor werkzaamheden waarvoort het Niet is bedoeld, kan dat leiden tot een gevaarlijke situatie.

5. Service

a. Laat het gereedschap repareren door een gekwalificeerde monteur die uitsluitenddezelfdevervangende onderdelen gebruikt.Dit zorgt ervoor dat deveiligheid van het elektrisch gereedschap gewaarborgd blijft.

Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Waurschuwing! Aanvullende veiligheidswaarschuwingen voor boormachines en slagboormachines.

Draag gehoorbeschemers bij het werken met slagboormachines. Bootstelling aan lawaai kan gehoorverlies veroorzaken.
Gebruik de extra handgrepen die bij het gereedschap worden geleverd. Verlies van controle kan leiden tot personlijk letsel.
Houd elektrisch gereedschap alleen vast aan geisoleerde oppervlakken wonneur u een handeling uitvoert waar bij het accessoire van het zaaggereedschap in contact kan komen met verborgen bedrading. Accessoires van elektrisch gereedschap die in contact komen met bedrading waar spanning op staat, hunnen metalen onderdelen van het gereedschap onder stroom zetten en de gebruiker een elektrische schok gezven.
Gebruik nooit een beitelhulpstuk in de draaistand. Het accessoire kommt vast te zitten in het materiaal en de boormachine za draaien.
Zet het werkstuk met klemmen of op een andere praktische manier vast en ondersteun het op een stabiele ondergrond. Wanner u het werkstuk vasthoudt met de hand of het gegen uw lichaam gedrukt houdt, is het instabeli en kurz u de controle verliezen.
Controlleraar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort.
Raak de punt van een boor Niet meteen na het boren aan. Dit kan heet+zijn.
Dit gereedschap mag nicht worden gebruikt door Personen (waaronder kinderen) die lichamelijk of geestelijk mindervalide zijn of die geen ervaring met of kennis van dit gereedschap hebben, tenzij ze onder toezicht staan of instructies krijgen wat betreft het gebruik van het gereedschap van een persoon die verantwoordelijk is voor hun veiligheid. Er moet op worden toegezien dat kinderen nicht met het apparaat spelen.
Het bedoeld gebruik worden beschreiben in deze gebruiksaanwijzing. Het gebruik van andere accessoires of hulpstukken ofuitvoering van andere handelingen met dit gereedschap dan die in deze instructiehandleiding worden aanbevolen, kan leiden tot persoonlijk letsel en/of materièle schade.
Gebruik een gezichts- of stofmasker als de werkzaamheden stof of rondvliegende snippers tot gevolg hebben.

Veiligheid van anderen

Het is nicht de bedoeling dat het apparaat wordt gebruikt door Personen (waaronder kinderen) met verminderde fysiieke, sensorische of psychische vermogens, of door Personen die het ontbreekt aan ervaring en kennis, tenzij onder toezicht en na instructie over het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veriligheid.
Er moet op worden toegezien dat kinderen nicht met het apparaat spelen.

Overige risico's.

Er kuren zich bij het gebruik van dit gereedschap nogmeer risico's voordoen, die möglichn Niet in de bijgeslotenveiligheidswaarschuwingen worden beschreiben. Dezerisico's kuren zich voordoen door onoordeelkundig gebruik,langdurig gebruik, enz.

Zelfs wonneer de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden gebrukt, können bepaalde risico's Niet worden uitgesloten. Dit zich onder meer:

Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.
Verwondingen die worden veroorzaakt bij het verwangen van onderdelen, bladen of accessoires.
Verwondingen die worden veroorzaakt door langdurig gebruik van gereedschap. Wanner u langere periodes met gereedschap werkt, kunt u het Beste regelmatig een pauze nemen.
Gehoorbeschadiging.
Gezondheidsrisico's als gevolg van het inademen van stof dat door gebruik van het gereedschap worden veroorzaakt (bijvoorbeeldijdens het werken met hout, met name eiken, beuken en MDF).

Trillingen

De aangegeven waarden voor trillingssemissie in de technische gegevens en de conformiteitverklaring zijn gemeten conform een standardtestmethode die door EN 60745 worden geboden. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingssemissie kan ook worden gezruikt bij een voorlopige bepaling vanblootstelling.

Waarschuwing! De waarde voor trillingssemissieijdens het werkelijkke gebruik van het elektrisch gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap worden gezruikt. Het trillingsniveau kan toenemen tot boven het aangegeven niveau. Bij beordeling van de blootstelling aan trillingen met het doel vast te stellen welke veiligheidsmaatregelen 2002/44/EG vereist ter bescherming van personen dieijdens hun werk regelmatig elektrisch gereedschap gebruiken, moet bij een inschatting van de blootstelling aan trillingen rekening worden gehonden met de werkelijkke gebruiksomstandigheden en de manier waarop het gereedschap worden gezruikt. Daarbij

moet ook rekening worden gehonden met alle onderdelen van de bedrijfscyclus, zoals wanner het gereedschap wordenuitgeschakeld en wanner het gereedschap stationair loopt en ook de aanlooptijd.

Etiketten op het gereedschap

Naast de datumcode is het gereedschap voorzien van de volgende symbolen:

Waarschuwing! De gebruiker moet de instructiehandleiding lezen zodate het risico van letsel worden beperkt.

Draag gehoorbeschemmers bij het werknen met slagboormachines. Bootstelling aan lawaai kan gehoorverlies veroorzaken.

Dit gereedschap is dubbel geisoleerd, waarom is een aardeaansluiting Niet vereist. Controller altijd of de stroomvoorziening overeenkomt met de voltage op het typeplaatje.

Als het netsnoer is beschadigd,要去 het worden verwangen door de fabrikant of een geautoriseerd BLACK+DECKER-servicecentrum zDat geen gevaarlijke situatuies konnen ontstaan.

Functies

Dit apparaat heeft enkele van de volgende functies of al- lemaal.

1. Schakelaar met variabele snelheden
2. Vergrendelingsknop
3. Vooruit/achteruitknop
4. Knop voor boormodus
5. Spanknop
6. Diepteregelaar
7. Zijgreep

fig.B

1. Handmatige vergrendelingsknop voor de spil

Montage

Waarschuwing! Zorg voör aanvang van de montage dat de machine is uitgeschakeld en de netstekker is losgekoppeld van hetlichtnet.

Zijgreep en diepteregelaar bevestigen (fig. A & G)

Draai de greedp linksom totdat u de zichgreep (7) maar de voorkant van het gereedschap kunst schuiven, zoals aangegeven.
Draai de zijgreep in de gewenste stand.
Plaats de diepteregelaar (6) zoals aangegeven in het bevestigingsgat.
Stel de boordiepte in op de hierna beschreven wijze.
Zet de zijgreep vast door de greep rechtsom te draaien.

Een boorbit aanbrengen

Spankop zonder sleutel met enkele huls (fig. B)

Open de spanknop door op de handmatige vergrendelingsknop voor de spill (8) de drukken en de huls (9) linksom te draaien.
Plaats de bitschacht (12) in de spanknop.
Zet de spanknop stevig vast door op de handmatige vergrendelingsknop voor de spil (8) de drukken en de huls rechtsom te draaien totdat deze stevig vastzit.

Spanknap zonder sleutel met dubbele huls (fig. C)

Open de spanknop door het voorste gedeelte (10) met uw ene hand te draaien verwijl u hetijkenste gedeelte (11) vasthoudt met de andere hand.
Plaats de bitschacht (12) in de spanknop en zet de spanknop stevig vast.

Spanknap met sleutel (fig. D)

Open de spanknap door de huls (13) linksom te draaien.
Plaats de bitschacht (12) in de spanknop.
Plaats de spanknopsleutel (14) in elk gat (15) aan de zijkant van de spanknop en draai deze rechtsom totdat de spanknop stevig vast zit.

De spanknop verwijderen en opnieuwplaatsen (fig.E)

Open de spanknop zo ver möglichk.
Verwijder de borgschroef, die zich in de spanknop befindt, door deze met een schroevendraaier rechtsom te draaien.
Zet een inbussleutel vast in de spanknop en sla hier zoals worden aangegeven met een hamer op.
Verwijder de inbussleutel.
Draai de spanknop linksom om deze te verwijderen.
Plaats de spanknop terug door deze op de spill te draaien en vast te zetten met de borgschoef van de spanknop.

Gebruik

Waarschuwing! Laat het gereedschap inijken eigenven tempo Werken. Niet overbelasten.

Waarschuwing! Controlleraar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort.

De draairichting selecteren (fig. F)

Voor boren en het vastdraaien van schroeven, gebruikt u de voorwaartse draairichting (rechtsom). Voor het losdraaien van schroeven of het verwijderen van een vastgelopen boorbit, gebruikt u dechterwaartse draairichting (rechtsom).

Als u vooruit draaien wilt selecteren, drukt u de knop voor vooruit/achteruit (3) maar links.

Als u achechteruit draaien wilt selecteren, drukt u de knop voor vooruit/achteruit maar rechts.

Waarschuwing! Verander de draairichting nooit terwijl de motor loopt.

De boorstand selecteren

Zet voor slagboren in metselwerk en beton de selectieschakelaar (4) voor de boorstand in de stand T.
Zet voor boren in staal, hout of kunststof voor gebruik als schroevendraaier de selectieschakelaar voor de bedrijsstand (4) in de stand 1.

De boordiepte instellen (fig. G)

Maak de zijgreep (7) los door de greed linksom te draaien.
Stel de diepteregelaar (6) in op de gewenste stand.

De maximale boordiepte is gelijk aan de afstand tussen de punt van de boorbit en de Voorkant van de diepteregelaar.

Zet de zijgreep vast door de greep rechtsom te draaien.

In- en uitschakelen

U schakelt het gereedschap in door op beschakelaar met variabele snugheden (1) te drukken.
De snelheid van het gereedschap hangt af van hoe ver u de schakelaar indrukt. In het algemeen geldt dat u lage snelheden gezebruikt voor boorbits met een große diameter en hove snelheden voor boorbits met eenkleinere diameter.
Druk de vergrendelingsknop (2) in en LAST de schakelaar met variabele snelheden los om de continustand te activeren. Deze optie is alleen beschikbaar bij volle snelheid, bij vooruit en achechteruit draaien.
U schakelt het gereedschap uit door de schakelaar met variabilen sleheden los te lately. Druk vanuit de continustand nogmaals op de schakelaar met variabilen sleheden en LAST deze los om de continustand te deactiveren.

Accessoires

De prestaties van het gereedschap zijn afhankelijk van de gebruekte accessoires. Accessoires van BLACK+DECKER zijn ontworpen om aan hove kwaliteitsnormen te voldoen en de prestaties van uw gereedschap te verhogen. Door deze accessoires te gebruiken kutu uw gereedschap nog better lately presteren.

Onderhoud

Uw BLACK+DECKER-apparaat/-gereedschap (met netsnoer/ snoerloos) is ontworpen om gedurende langeijd te functioneren met een minimum aan onderhoud. Het continuaar tevredenheid functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.

Waarschuwing! Doe aktijd het volgende voordat u onderhoudswerkzaamheden aan gereedschap (met snoer/ snoerloos)uitvoert:

Schakel het gereedschap/apparaat uit en trek de stekker uit het stopcontact.
Of schakel de machine uit en verwijder de accu uit het apparaat/de machine als het apparaat/gereedschap eenAPEte accu heeft.
Of maak de accu helemaal leeg als de accu is ingebouwd, en schakel het gereedschap UIT.
Neem de lader uit het stopcontact voordat u deze schoonmaakt. Behalve regelmatte reiniging vraagt de lader geen onderhoud.
Reinig regelmatig de ventilatieopeningen van de het apparaat/het gereedschap/de lader met een zachte borstel of droge doeck.
Reinig de behuizing van de motor regelmatig met een vochtige doeck. Gebruik Niet een schurend schoonmaakmiddel of een schoonmaakmiddel op basis van een oplosmiddel.
Open regelmatig de spankop en tik eventueel stofuit de binnenzijde (indien van toepassing).

Netstekker verrangen (alleen VK en Ierland)

Als er een neue netstekker moet worden gemonteerd:

Gooi de oude stekker op verantwoorde wijze weg.
Verbind de bruine draad met de spannings-/ faseaansluiting in de nieuwe stekker.
Verbind de blauwe draad met de nulaansluiting.

Waarschuwing! Er要去en verbinding tot stand worden gebracht met de aardeaansluiting. Volg de montage-instructies die bij stekkers van goede kwaliteit worden geleverd. Aanbevolen zekering: 5 A.

Het milieu beschermen

Gescheiden afvalinzameling. Producten en accu's waarop dit symbool is aangebracht, mogen nicht bij het normale huishoudafval worden weggegooid.

Producten en accu's bevatten materialien die{kunnen worden teruggewonnen of gerecycled en dat doet de vraag naar grondstoffen afnemen. Recycle elektrische producten en accu's volgens de ter plaatse geldende bepalingen.

Nadere informatatie is beschikbaar op www.2helpU.com,

Technische gegevens

		BDB710
Ingangs-spanning V	AC	230
Opgenomen vermogen W 710
Onbelaste snugelid	min-1	0 ~ 2800
Max. boorvermogen
Staal mm		13
beton mm		13
Hout mm		25
Gewicht kg		2.0

Geluidsdrukniveau, volgens EN 60745:

Geluidsdruk (LpA) 101 dB(A), onzekerheid (K) 3 dB(A)

Geluidsvermögen (LwA) 112 dB(A), onzekerheid (K) 3 dB(A)

Totale trillingwaarden (som triaxvector) volgens EN 60745:

Met slagboor in beton boren (a,h,ID) 17.97 m/s2, onzekerheid (K) 1,5 m/s2In metaal boren (a,h,ID)3,37 m/s2, onzekerheid (K) 1,5 m/s2

EG conformiteitsverklaring RICHTLIJN VOOR MACHINES

BDB710 slagboormachine

Black & Decker verklaart dat de producten die worden beschreiben onder 'Technische gegevens', voldoen aan: EN60745-1:2009+A11:2010, EN60745-2-1:2010.

Deze producten voldoen ook aanrichtlijn 2014/30/EU, 2006/42/EC en 2011/65/EU.

Neem voor meer informatie contact op met Black & Decker op het volgende adres of raadpleeg dechterzijde van de handleiding.

Ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en leegt deze verklaring af namens Black & Decker.

R. Laverick

Black & Decker heeft vertrouwen in zijn producten en kBiedt consumenten een garantie van 24 maanden vanaf de datum van aankoop. Deze garantie vormt een aanvulling op uw wettelijkrechten en beperken deze Niet. De garantie is geldig op het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

Voor een garantie-aanssprak要去 uw aanssprak in overeenstemmingংen met de Voorwaarden en Condities van Black & Decker en要去 u een bewijs van aankoop overleggen aan de verkoper of aan een geauthoriserde reparatiemonteur. Voorwaarden en condities van de 2-jarige garantie van Black & Decker en het adres van de vestiging van het geauthoriserde reparatiecentrum bij u in de buurt, kunt u vinden op internet op www.2helpU.com, of door contact op te nemen met het Black & Decker-kantoor terplaatse, op het adres dat in deze handleiding worden vermeld.

Ga waar onderwe website www.blackanddecker.co.uk, registeer uw nieuwe product van Black & Decker en ontvang informatie over nieuwe producten en speciale aanbiedingen.

Tiltenkt bruk

Om en ny elkontakt maste monteras:
