BDB710 - Hammer BLACK & DECKER - Gratis brugsanvisning og manual
Find enhedens vejledning gratis BDB710 BLACK & DECKER i PDF-format.
| Produkttype | Slagboremaskine |
| Mærke | Black & Decker |
| Model | BDB710 |
| Strømforsyning | 230 V AC, 50 Hz |
| Effekt | 710 W |
| Tomgangshastighed | 0 – 2 800 min⁻¹ |
| Borekapacitet – beton | 13 mm |
| Borekapacitet – stål | 13 mm |
| Borekapacitet – træ | 25 mm |
| Vægt | 2,0 kg |
| Lydtryksniveau (LpA) | 101 dB(A), usikkerhed K=3 dB(A) |
| Lydeffektniveau (LWA) | 112 dB(A), usikkerhed K=3 dB(A) |
| Vibrationer – slagboring i beton | 17,97 m/s², usikkerhed K=1,5 m/s² |
| Vibrationer – boring i metal | 3,37 m/s², usikkerhed K=1,5 m/s² |
| Dobbelt isolering | Ja (kræver ingen jordledning) |
| Sikkerhed | Høreværn anbefales, nødstop ved at slippe aftrækkeren, kontinuerlig låsning |
| Hovedfunktioner | Slagboring, standard boring, skruning |
| Rotationsretning | Frem og tilbage (omkobler) |
| Borepatron | Selvspændende med enkelt eller dobbelt muffe eller med nøgle (afhængig af version) |
| Sidehåndtag | Ja, justerbar med dybdestop |
| Vedligeholdelse og rengøring | Rengør regelmæssigt ventilationsåbningerne med en blød børste; rengør borepatronen og motoren med en fugtig klud; ingen slibende opløsningsmidler |
| Reservedele og reparerbarhed | Reparation af en kvalificeret fagmand med originale Black & Decker dele; 2 års garanti |
| Inkluderede tilbehør | Sidehåndtag, dybdestop, borepatron (afhængig af model) |
| Garanti | 24 måneder fra købsdato (betingelser på www.2helpU.com) |
Ofte stillede spørgsmål - BDB710 BLACK & DECKER
Brugerspørgsmål om BDB710 BLACK & DECKER
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Hammer i PDF-format gratis! Find din vejledning BDB710 - BLACK & DECKER og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. BDB710 af mærket BLACK & DECKER.

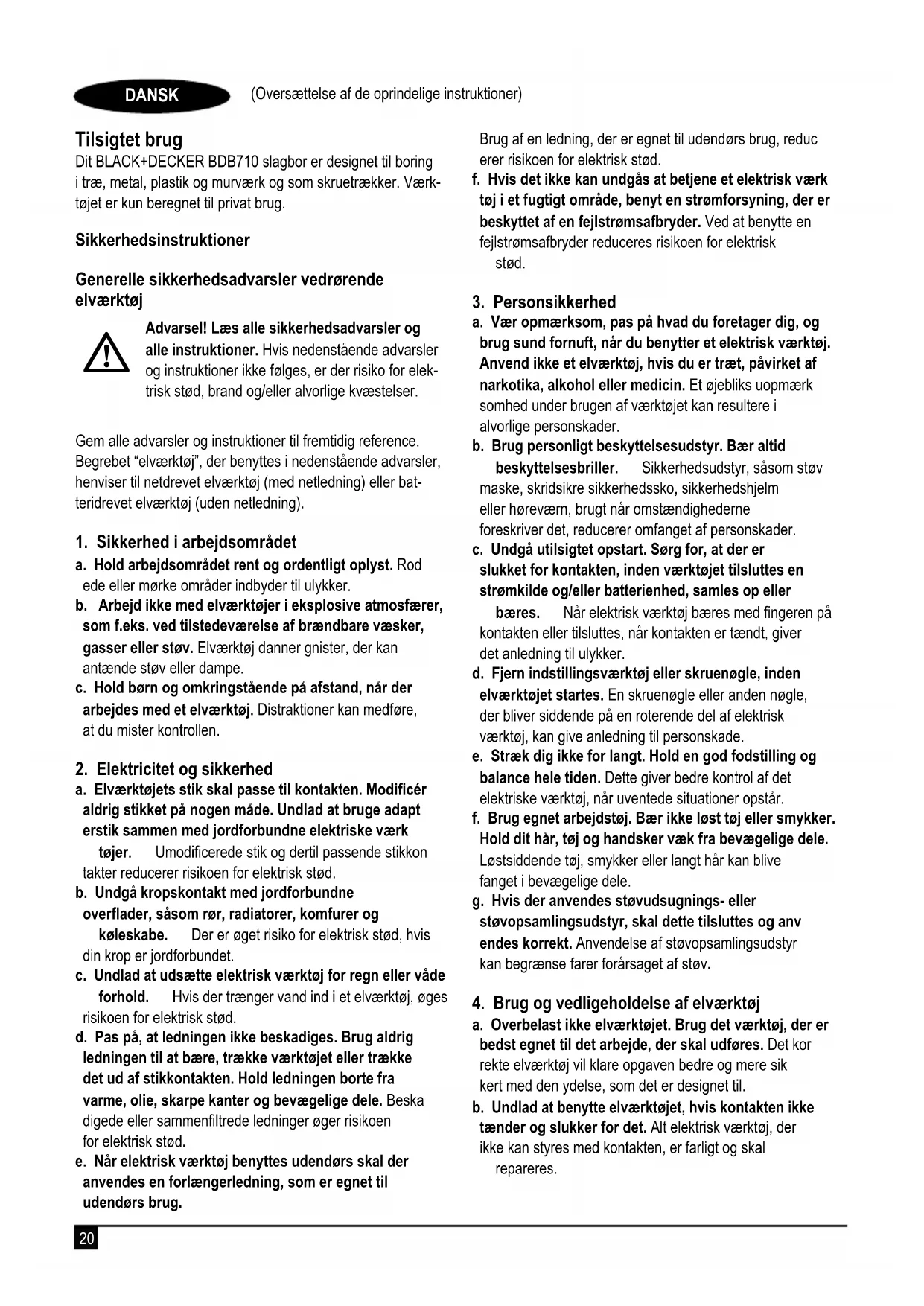

BRUGSANVISNING BDB710 BLACK & DECKER
Dit BLACK+DECKER BDB710 slagbor er designet til boring i træ, metal, plastik og murværk og som skruetækker. Værktøjet er kun beregnet til privat brug.
Sikkerhedsinstruktioner
Generelle sikkerhedsadvarsler vedrørende elværktøj

Advarsel! Læs alle sikkerhedsadvarsler og alle instruktioner. Hvis nedenstäende advarsler og instruktioner ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Gem alle advarsler og instruktioner til fremtidig reference. Begrebet "elværktoj", der benyttes i nedenstaende advarsler, henviser til netdrevet elværktoj (med netledning) aller batteridrevet elværktoj (uden netledning).
1. Sikkerhed i arbejdsomradyet
a. Hold arbejdsområdet rent og ordentligt oplyst. Rodede eller mørke områder indbyder til ulykker.
b. Arbejd ici med elværktjer i eksplosive atmosfær, som f.eks. ved tilstedevarelse af brændbare væsker, gasser aller stov. Elværktj danner gnister, der kan antaende stov aller dampe.
c. Hold børn og omkringstaende på afstand, nr der arbejdes med et elværktøj. Distractioner kan medføre, at du mister kontrollen.
2. Elektricitet og sikkerhed
a. Elværktøjets stik skal passer til kontakten. Modificer aldrig stikket på nogen在这方面。Undlad at bruge adapt erstikammen med jord forbundne elektriske værtojer. Umodificerede stik og dertil passende stikkontaktter reducerer risikoen for elektrisk stød.
b. Undgå kropskontakt med jord forbundne overflader, sasom rør, radiatorer, komfurer og koleskabe. Der er øget risiko for elektrisk stød, hvisdin krop er jord forbundet.
c. Undlad at udsætte elektrisk værktøj for regn eller våde forhold. Hvis der trænger vand ind i et elværktøj, øges risikoen for elektrisk stød.
d. Pas pâ, at ledningen ikke beskadiges. Brug aldrig ledningen til at bære, trække værktøjet eller trække det ud af stikkontakten. Hold ledningen borte fra varme, olie, skarpe kanter og bevægelige dele. Beska digede aller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e. När elektrisk værktøj benyttes udendørs skal der anwendes en forlængerledning, som er egnet til udendørs brug.
Brug af en ledning, der er egnet til udendørs brug, reduc erer risikoen for elektrisk std.
f. Hvis det ikke kan undgås at betjene et elektrisk vær tøj i et fugttigt område, benyt en stromforsyning, der er beskyttet af en fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder reduceres risikoen for elektrisk stød.
3. Personsikkerhed
a. Vær opmærksom, pas på hvad du foretager dig, og brug sund fornuft, när du benyttter et elektrisk værktøj. Anvend ikke et elværktøj, hvis du er træt, pavirket af narkotika, alkohol eller medicin. Et øjebliks uopmærk somhed under brugen af værktøjet kan resultere i alvorlige personskader.
b. Brug personligt beskyttelsesudstyr. Bær altid beskyttelsesbriller. Sikkerhedsudstyr, sasom stov maske, skridsikre sikkerhedssko, sikkerhedshjelm eller horeværn, brugt nár omstændighederne foreskriver det, reducerer omfanget af personskader.
c. Undgå utilsigtet opstart. Sørg for, at der er slukket for kontakten, inden værktøj tilsluttes en stromkilde og/eller batterienhed, samles op eller
bares. Når elektrisk værktøj bæres med fingeren på kontakten eller tilsluttes, narrkontakten er taendt, giver det anledning til ulykker.
d. Fjern indstillingsværktøj aller skruenøgle,inden elværktøj startes. En skruenøgle aller,anden nøgle, der bliver siddende pa en roterende del af elektrisk værktøj, kan give anledning til personskade.
e. Stræk dig ikke for langt. Hold en god fodstilling og balance—hele tiden. Dette giver bedre kontrol af det elektriske værktøj,ningar uventede situationer opstår.
f. Brug egnet arbejdstoj. Bær ikke løst toj eller smykker. Hold dit hare, toj og handsker væk fra bevægelige dele. Løstsiddende toj, smykker eller langt hare kan blive fanget i bevægelige dele.
g. Hvis der anwendes stovudsgnings- aller stovopsamlingsudstyr, skal dette tilsluttes og anv endes korrekt. Anvendelse af stovopsamlingsudstyr kan begranse farer forarsaget af stov.
4. Brug og vedligeholdelse af elværktj
a. Overbelastmentelvarktojet.Brug det varktoj,der er bedst egnet til det arbejde, der skal udfores.Det kor rekte elvarkojl kare opgaven bedre og mere sik kert med den ydelse,som det er designet til.
b. Undlad at benyte elværktoget, hvis kontakten ikke tænder og slukker for det. Alt elektrisk værktøj, der ikke kan styres med kontakten, er farligt og skal repareres.
c. Træk stikket ud af stikkontakten og/ller batterienheden fra det elektriske værktøj, før det elektriske værktøj justeres, dets tilbehør udskiftes eller det stilles til opbevaring. Disse sikkerhedsforan staltninger reducerer risikoen for utilsigtet start af elværk tøjet.
d. Opbevar elværktøj.uden for børns rækkevidde og tillad ikke personer som ikke erbekendt med dette elektriske værktøj eller disse instruktioner at betjene værktøjet. El-værktøjer er farlige i hænderne på uøvede brugere.
e. Vedligeholdelse af elektrisk værktøj. Kontroller om der er fejljustering, eller om bevægelige dele binder, om der er brud på dele, eller der er andere forhold, der kan pärvirke betjeningen af værktøjet. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker er forårsaget af)darligt vedligeholdt værktøj.
f. Hold skærevæktøjer skarpe og rene. Ordentligt vedligeholdt skærevæktøj med skarpe skærekanter har minde tilbøjelighed til atinke og er lettere at styre.
g. Brug elektrisk værktøj, tilbehør, bor, osv. i overensstemmelse med disse instruktioner, idet der tages hensyn til arbejdsforholdene og den opgave, som skal udføres. Brug af el-værktøj til andre opgaver end dem, det er beregnet til, kan resultere i en farlig situation.
5. Service
a. Elværktøj skal serviceres af en kvalificeret servicetekenier, som udelukkende benyttter identiskereservedele. Dette sikres det, at værktøjets driftssikerhed opretholdes.
Yderligere sikkerhedsadvorsler for elvarktj

Bae horevær ved slagboring. Udsættelse for stoj kan medfere horetab.
Brug de ekstra handtag, der folger med værktøjet. Tab af kontrol kan medføre persorskade.
Hold fast i det elektriske værktøj pa de isolerede hand-tagsflader under udforelse af arbejdet, hvor skærevaerktojet kan berøre skjulte ledninger. Hvis skæretilbehoret rammer en strømførende ledning, bliver elværktojets blotlagte dele strømførende, sa brugeren fãr stød.
Brug aldrig mejseltilbehør ved roterende indstilling. Tilbehoret saetter sig fast i materialet og roterer boret.
Brug klemmer erer en anden practisk MADE for at fastgore og understotte arbejdsemnet til et stabilt underlag.
Hvis du holder fast i arbejdsemnet med din harell krop, vil det vare ustabilit, og det kan medfore, at du mister kontrollen over det.
Kontroller placeringen af ledninger og rør, inden der bores i vægge, gulve eller lofter.
Ror icke ved spidsen af et bor lige after boring, det kan vaere varmt.
- Dette værktøj ma ikke bruges af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, medmindre det sker under overvågning, aller der gives instruktion i brugen af værktøjet af en person, der er ansvarlig for derees sikkerhed. Børn skal holds under opsyn, sa det sikres, at de/DDleger med værktøjet.
Den tilsigte de anvendelse er beskrevet i donne betjeningsvejledning.
Brug af ekstraudstyr eller tilbehørller udforelse af andre opgaver med dette værktjende,der anbefales i denen vegledning, kan medforresisiko for personskade og/eller materiel skade.
Brug en ansigs-ller stovmaske, hvor arbejdet forarsager stov ellr flyvende partikler.
Andres sikkerhed
- Dette værktøj er ikke beregnet til anvendelse af personer (inklusive brøn) med nedsatte fysiske, sensoriske eller mentale handicaps eller med mangel på erfaringer eller viden, medmindre de er under overvågning eller har fæt instruktioner i brugen af værktøjet af en person, der er ansvarlig for deres sikkerhed.
Børn skal holds under opsyn, sa det sikres, at de/DDleger med vaerktojet.
Resterende risici.
Der kan opstå yderligere, tilbageværende risici under brugen af apparatet, som muligvis ikke behandles i de vedlagte sikkerhedsadvarsler. Disse risici kan opstå pga. forkert anvendelse, langvarig brug etc.
Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse resterende risici ikke undgås. Disse omfatter:
Tilskadekomst forarsaget af beroring af roterende/bevagelige dele.
Tilskadekomst forarsaget af udskiftning af dele, klinger.
eller tilbehør.
Tilskadekomst forarsaget af langvarig brug af et apparat. Husk at holde pause javnligt ved brug af et apparat i Iaengere tid.
Horendsættelse.
Sundhedrisici forarsaget af indanding af stov, der genereres ved brug af dit apparat (eksempel: arbejde med tae, især eg, bog og MDF.)
Vibration
De angivne værdier for udsendelse af vibration opfør under de tekniske data og overensstemmelseserklaeringen er mål't i henhold til standardtestmetoden anfør t EN 60745 og kan bruges til atSAMENLigne et værktj med et andet. Den angi- vne vibrationsemissionsværdi kan og'sa bruges i forbindelse med en foreløbig vurdering af eksponderingen.
Advarel! Værdien for vibrationsemission ved faktisk brug af elværktøj kan afvige fra den angivne værdi afhængig af帽子, værktøj anwendes på. Vibrationsniveauet kan overstige det angivne niveau. I vurderingen af eksponderingen for vibration med henblick på fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/EF til beskyttelese af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og帽子 værktøj bruges på, herunder alle arbejdscyklussens afsnit, f.ecs.perioder, hvor værktøj er slukket, og hvor det kører i tomgang, tillige med startperioderne.
Maerkater pa varktojet
Værktøjet er forsynet med følgende piktogrammerammen med en datokode:

Advarsell Brugeren skal lase brugervejledninqen for at reducere risikoen for kvastelser.

Bær horeværn ved slagboring. Udsættelse for stoj kan medføre haretab.
Denne maskine er dobbelt isoleret. Derfor er jordledning ikke nødvendig. Kontroller altid, at strømforsyningen svarer til spændingen pa mærkepladen.
Hvis nettedningen beskadiges, skal den udskiftes af producenten aller et autoriseret BLACK+DECKER-værkested sa farlige situationer undgas.
Funktioner
Dette apparat leveres med nogle af uller alle de folgende komponenter.
- Variabelhastighedskontakt
- Spaarreknap
- Retningsomskifter
- Knap til valg af borefunktion
- Patron
- Dybdestop
- Sidehandtag
fig.B
- Knap til manuel spindellåsning
Montering
Advarsell Kontroller for montering, at værktøjet er slukket og taget ud af stikkontakten.
Montering af sidehandtaget og dybdestoppet (fig. A & G)
DrejGREbetmoduret,tildu kantrække sidehandtaget(7) fremtilvarktojetsforende somvist.
Drej sidehandtaget til den onskede stilling.
Saet dybdestoppet (6) i monteringshullet som vist.
Indstil boreydben som beskrevet herunder.
Spænd sidehandtaget ved at dreje grebet med uret.
Montering af et bor
Noglefri patron medenkelt muffle (fig.B)
Abn patronen ved at trykke på knappen til manuel låsning af spindel (8) og dreje muffen (9) mod uret.
Sæt borets aktel (12) i patronen.
Spænd patronen omhyggeligt ved at trykke på knappen til manuel låsning af spindel (8) og dreje muffen med uret, til den sidder fast.
Abn patronen ved at dreje pa den forreste del (10) med den ene hand, mens der holdes fast i den bageste del (11) med den,anden hand.
Sæt borets eller skruetrækkerens aktel (12) i patronen, og spænd patronen fast.
Patron med nogle (fig. D)
Abn patronen ved at dreje muffen (13) mod uret.
Saat borets aksel (12) i patronen.
Sæt patronnøglen (14) i hvert hul (15) på sider af patronen, og drej med uret, til den er strammet.
Afmontering og genmontering af patronen (fig. E)
Abn patronen sa meget som muligt.
Fjern patronholderens skrue, der sidder i patronen, ved at dreje den med uret med en skruetraekker.
Sæt en unbrakonøgle i patronen, og slå pa den med en hammer som vist.
Fjern unbrakonoglen.
Fjern patronen ved at dreje den mod uret.
Monter patronen igen ved at skrue den på spindlen og fastgore den med patronholdeskruen.
Anvendelse
Advarsel! Lad værktoget arbejde i dets eget tempo.
Det mä ikke overbelastes.
Advarsell. Kontroller placeringen af ledninger og rør, inden der bores i vægge, gulve eller lofter.
Valg af omlobsretning (fig. F)
Brug forlæns omlb (med uret) ved boring og spænding af skruer. Brug baglæns omlb (mod uret) for at løsne skruer eller fjerne et fastklemt bor.
Tryk knappen pa retningsomskifteren (3) mod venstre for at vaelge forlaens omlob.
Tryk knappen på retningsomskifteren mod højre for at vælge baglaens omløb.
Advarsell Skift aldrig omlobsretning, mens motoren korer.
Valg af borefunktion
Ved slagboring i murværk og beton stilles knappen til valg af borefunktion (4) i T -positionen.
Ved boring i stal, trae og plastik eller til skrueboring kal Funktionsvaelgeren (4) indstilles til 2 -positionen.
Indstilling af boreydbe (fig. G)
Løsn sidehandtaget (7) ved at dreje grebet mod uret.
Indstil dybdestoppet (6) til den ønskede position. Den maksimale boredybde er afstanden mellem borets spids og den forreste del af dybdestoppet.
Spænd sidehandtaget ved at dreje grebet med uret.
Start og stop
Tryk på kontakten til variabel hastighed for at starte værktøjet (1). Værktøjets hastighed afhænger af, hvor langt du trykker kontakten. Brug generelt lave hastigheder til bor med stor diameter og lave hastigheder til bor med mindre diameter.
Tryk på spærreknappen (2) og udløs kontakten til variabel hastighed for at opnå konstant Funktion. Denne indstilling er kun mulig ved fuld hastighed ved bade forlæns og baglæns omløb.
Udløs kontakten til variabel hastighed for at stoppe værktoget. Sluk for værktoget after arbejde i konstant Funktion ved at trykke på kontakten til variabel hastighedigen for at udlose den.
Tilbehør
Værktøjets ydeevne afhænger af det anvendte tilbehør. Tilbehør fra BLACK+DECKER er fremstillet after haje kvalitetsstandarder og er designet til at forbedre dit værktøjs ydeevne. Nå du bruger dette tilbehør, vil værktøjet yde optimalt.
Vedligeholdelse
Dit BLACK+DECKER-apparat/vaerktoj med aller.uden lending er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Vedvarende tilfredsstellende Funktion er affengig af, om apparatet plejes korrekt og rengores regelmæssigt.
Advarsell Inden udforelse af vedligeholdelsesarbejde pa elværktjoer med/uden ledninger:
Sluk, og tag apparatets/vaerktjets stik ud af stikkontakten.
Sluk og tag batteriet ud af apparatet/vaerktojet, hvis apparatet/vaerktojet har en separat batteripakke.
Eller aflad batteriet welt, hvis det er indbygget, og og sluk derefter.
Træk opladeren ud af stikkontakten, for den rengøres. Din oplader kræver ingen vedligeholdelse udover jegnlig rengøring.
Rengør regelmæssigt ventilationsåbningerne i dit apparat/værktj/oplader med en blød borste eller en tør klud.
Rengør med jævne mellemrum motorhuset med en fugit klud. Der mA ikke bruges skuremidler eller oplosnings-midler.
- Abn jævnligt patronen, og bank på den for at fjerne støv indvendigt (hvis monteret).
Udskifting af netstik (kun Storbritannien og Irland)
Hvis et nyt lysnetstik skal monteres:
Det的游戏stk skal bortskaffes pa en sikker made.
Slut den brune ledning til den stromførende klemme på det nye stik.
Slut den blå ledning til den neutrale klemme.
Advarsell Der skal不解 tilsluttes til jordklemmen. Folog de monteringsinstruktioner, der folger med stik af god kvalitet. Anbefalet sikring: 5 A.
Miljobeskyttelese

Sørskilt bortskaffelse. Produktor og batterier mærket med dette symbol ma ikke bortskaffes sammen med normalh husholdningsaffald.
Produkter og batterier indeholder materialer, der kan genvindeller genbruges og saledes reducere aftersporgslen afterravarer. Genbrug venligst elektriske producerkter og batterier i henhold til lokale bestemmelser.
Yderligere informationer vindes på www.2helpU.com
Tekniske data
| BDB710 | ||
| Indgangsspænding V | AC | 230 |
| Motoreffekt W 710 | ||
| Hastighed Eden belastning | min-1 | 0 ~ 2800 |
| Maks. borekapacitet | ||
| Stål mm | 13 | |
| beton mm | 13 | |
| Traa mm | 25 | |
| Vægt kg | 2.0 | |
| Lydtrykniveau i henhold til EN 60745: |
| Lydtryk (LpA) 101 dB(A), usikkerhed (K)3 dB(A) |
| Lydeffekt (LwA) 112 dB(A), usikkerhed (K) 3dB(A) |
Samlede værdier for vibration (triaksial vektorsum) i henhold til EN 60745:
Slagboring i beton (a_h,0) 17.97 m/s², usikkerhed (K) 1,5 m/s²
Boring i metal (a_h,D) 3,37 m/s², usikkerhed (K) 1,5 m/s²
EU-overensstemmelseserklaring
MASKINDIREKTIV
C
BDB710 Slagbor
Black & Decker erklærer, atprodukterne beskrevet under
Disseprodukter er endvidere i overensstemmelse med direktiv
2014/30/EU, 2006/42/EC og 2011/65/EU.
Kontakt Black & Decker på nedenstående adresser aller sevejledningens bagside for at få yderligere oplysninger.
Undertegnede er ansvarlig for udarbejdelsen af de
tekniske data og fremsætter denen erklærung på vegne af
Black & Decker.

R. Laverick
Black & Decker er sikker på kvaliteten af sineprodukter og tilbyder forbrugerne en garanti på 24 maneder
fra kobsdatoen. Garantien er et tillaeg til forbrugerens lovmaessige rettigheder og pavirker ikke disse. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.
Nár du gør krav på garantien, skal kravet+vere i overensstemmelse med Black & Decker vilkár og betingelser, og du skal indsende dokumentation for kbet til sælgeren ell er til en autoriseret reparør.
Vilkår og betingelser for Black & Decker 2 árs garanti og placeringen af dit nærmestre autoriserede serviceværksted kan fas på internettet på www.2helpU.com, eller ved at kontakte dit lokale Black & Decker kontor på den adress, der er angivet i dette vegjedning.
Besøg venligst vores websted www.blackanddecker.co.uk for at registrere dit nye Black & Decker produit og modtage opdateringer om nyeprodukter og specielle tilbud
Uso previsto
Følgende symboler vises på verktøyetammen med datokoden:

Dette verktøyet er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at strømforsyningen samsvarer med spennenpen på merkeskiltet.
Kast det gamle stopselet pa en trygg mate.
Koble den brune ledningen til den strømførende terminala- len i det nye stopselet.
Koble den bla ledningen til den noytrale terminalen.
Advarel! Jordingslederen skal ikke kobles til. Følg mon- teringsanvisningen som medfølger støpsler av god kvalitet.
Anbefalt sikring: 5 A.
Miljøvern

Separat avfallshandtering. Produktter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.
Disse produite er også i samsvar med direktiv 2014/30/EU, 2006/42/EU og 2011/65/EU.
Hvis du ønsker mer informasjon, kan du kontakte Black & Decker på adressen under uller se baksiden av bruksanvisingen.
