BRUKSANVISNING MagicWatch WPS910 WAECO

2.3 Tilbehør til WPS 900F/WPS 910

Supplement til fig. 8

VIGTIGT! Fare for Funktionsejll

Supplement til fig. 11

De forreste sensorer aktiveres automatisk:

Parameter 10: Volym på varningsljud frontsensorer

Fabriksinstalling: Hog

Felton i tre sekunder nar backvaxeln laggs in, foljt av signaler

Les bruksanvisingen nøye før du monterer og tar apparatet iBruk, og ta vare pa den. Hvis produktet selges videre, ma du sorge for a gi bruksanvisingen videre ogsa.

Innhold

1 Rad om sikkerhet og montering 180
2 Leveringsomfang 181
3Forskriftsmessigbruk. 183
4 Rad for montering 184
5 Montere parkeringsassistenten 186
6Koble til parkeringsassistenten 187
7 Maleomrade 189
8 Stille inn systemet 190
9 Funksjonstesting 195
10 Bruke parkeringsassistenten 195
11 Feilsøking. 197
12 Garanti 199
13 Deponering 199
14 Tekniske spesifikasjoner 200

1 Råd om sikkerhet og montering

Følgende tekst supplierer illustrasjonene i vedlegget. Enkeltvis er de ingen fullstendig montasje- og betjeningsveiledning! Illustrasjonene i vedlegget mA folars!

Følg rådene og betingelsene som kjøretøyprodusenten og motorvognprodusenten har bestemt!

Produsenten tar i falgende tilfeller intet ansvar for skader:

• skader på produitet på grunn av mekanisk påvirkning og overspenninger
  endringer på produitet uten at det er gitt uttrykkelig godkjenning av produsenten
• Bruk til andre formal enn det som er beskrevet i veiledningen

• På kjøretøy med LED-baklys kan innmontering av parkerings-assistant føre til feil.
• På kjøretøy med eksternt montert reservehjul eller en eksternt montert trekkstang på innstillingsparametre i kapittel «Stilleinn systemet» på side 190 overholds.
• Hvis du ønsker Å montere folverne i metall-støtfangere, trenger du egnede adaptere (følger icke med i leveransen).
  Folg gjeldende lover og forskrifter.
• Fest delene til parkeringsassistenten som er montert i kjoretøyet, slick at de/DDke under noen omstendighet (brabremsing, trafikkuhell) Iosner og skader passasjerene.
• De delene til parkeringsassistenten som er montert i kjoretyet, pågressive monteres i virkningsområdet til en kollisjonspute. De kan bl skadet nag kollisjonsputen utløses.
  Folerne ma ikke dekke noen signallamper.
• Ved montering av følnerne må du pase at fastmonter utstyr på kjørretøyet ikke er plassert foran og at/DDke for store fastmonterte gjenstander er plassert bak på kjørretøyet (f. eks. sykkelstativ) i følernes registraringsområde.
• Parkeringsassistenten skal gi deg ekstra hjelp, dvs apparatet fri-tar deg ikke fra ansvaret du har foråimentary ved krype-kjøring.

2 Leveringsomfang

2.1 WPS 900F

Nr. i fig. 1	Antall Betegnelse Artikkelnr.
1 1 Styreelektronikk 9101500031
2 1 Betjeningsenhet 9101500032
3 2 Dobbelsidig tape for styreelektronikk og betjeningsenhet
4 4 Ultralydfølere (brun) 9101500058
5 4 Standard følerholder 0° (montering fra innsiden)
6 4 Standard følerholder 12° (montering fra innsiden)
7 4 Følerholder 0° med dekseling (montering fra utsiden)		9101500004
8 4 Følerholder 12° med dekseling (montering fra utsiden)
9 5 Dobbelsidig tape fjølere
10 4 Festeholder
11 10	Kabelklips liters
	1 Kabelklips stor
12 1 Kabelmalje
13 1 Skrue
14 1 Ekstern tast 9103555920

2.2 WPS 910

Nr. i fig.	Antall Betegnelse Artikkelnr.
1 2 Styreelektronikk 9101500031
2 1 Betjeningsenhet 9101500032
3 3 Dobbelsidig tape for styreelektronikk og betjeningsenhet
4	2	Ultralydfølere (blå)
	2	Ultralydfølere (svart)
	4	Ultralydfølere (brun)
5 8 Standard følerholder 0° (montering fra innsiden)
6 8 Standard følerholder 12° (montering fra innsiden)
7 8 Følerholder 0° med dekselring (montering fra utsiden)
8 8 Følerholder 12° med dekselring (montering fra utsiden)
9 9 Dobbelsidig tape følere
10 8 Festeholder
11 20	Kabelklips liters
	2	Kabelklips stor
12 1 Kabelmalje
13 1 Skrue
14 1 Ekstern tast 9103555920

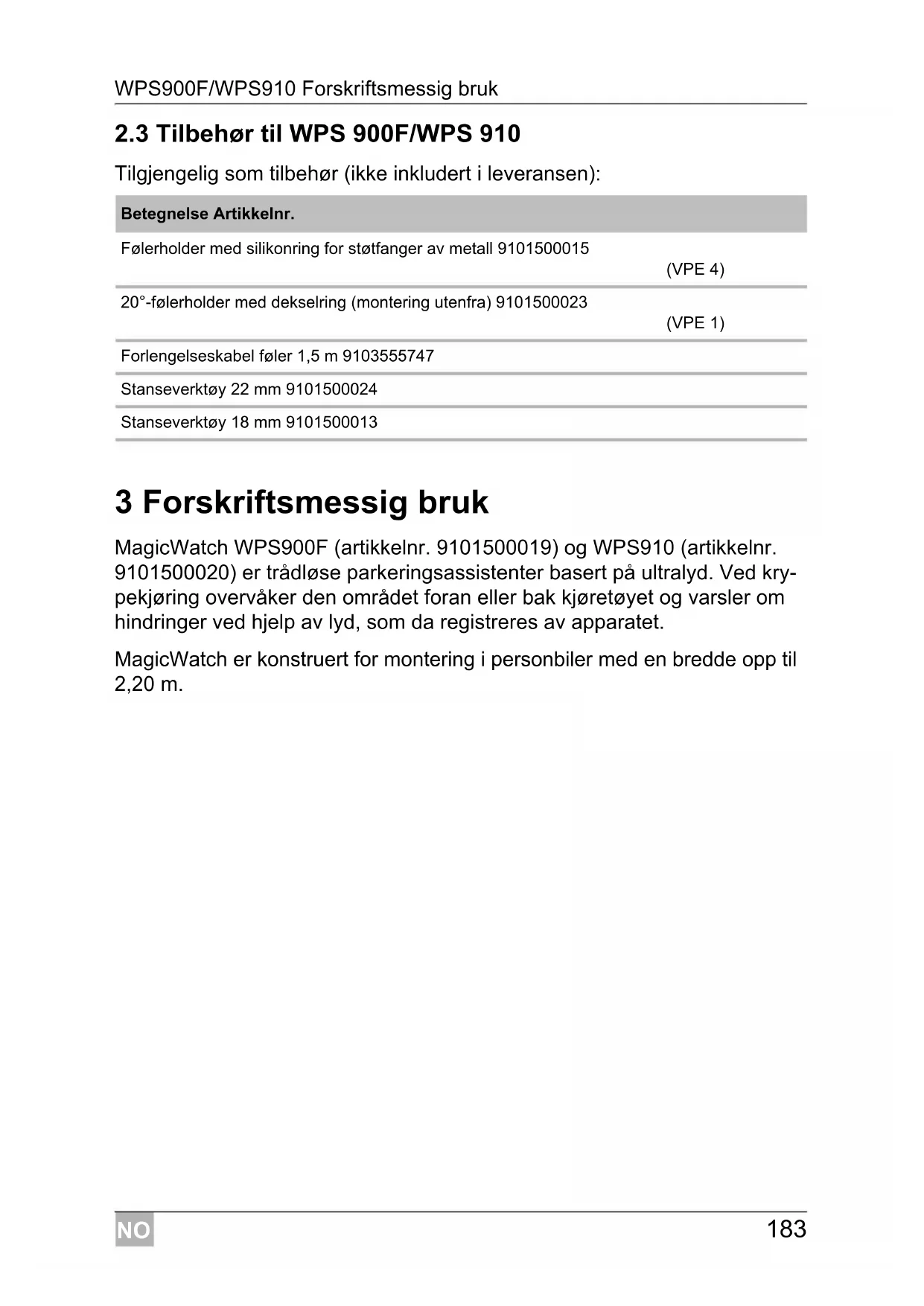

2.3 Tilbehør til WPS 900F/WPS 910

Tilgengelig som tilbehør (ikke inkludert i leveransen):

Betegnelse Artikkelnr.
Følerholder med silikonring for støfanger av metall 9101500015	(VPE 4)
20°-følerholder med dekselring (montering utenfra) 9101500023	(VPE 1)
Forlengelseskabel føler 1,5 m 9103555747
Stanseverktøy 22 mm 9101500024
Stanseverktøy 18 mm 9101500013

3 Forskriftsmessig bruk

MagicWatch WPS900F (artikkelnr. 9101500019) og WPS910 (artikkelnr. 9101500020) er tradløse parkeringsassistenter basert på ultralyd. Ved krypekjøring overvåker den området foran eller bak kjøretøyet og varsler om hindringer ved hjelp av lyd, som da registreres av apparatet.

MagicWatch er konstruert for montering i personbiler med en bredde opp til 2,20m

4 Rådål r montering

4.1 Tilkoblingsmuligheter

For aktivering av frontparkeringsassistenten kan MagicWatch WPS900F og MagicWatch WPS910 bearbeide enten et digitalt hastighetssignal fra CAN-Bus (CAN-Bus-tilkobling på høyttaler) eller et analogt hastighetssignal (analogtikoblig til front-styreelektronikken). CAN-Bus-tilkoblig er ikke mulig på alle kjøretøy med CAN-Bus.

MERK for kjoretoy med CAN-Bus

• Om CAN-Bus-tilkobling er mulig for ditt kjoretøy, ser du i den kjoretøyspesifikke programoversikten på hjemmesiden til WAECO
  «http://www.dometic-waeco.de/wps900», eller du kan ringe oss (adresser finner du på baksiden av veiledningen).
• Hvis kjøretøyet ditt har en CAN-Bus, men kjøretøylisten angir at CAN-Bus-tilkobling ikke er mulig, på du koble til MagicWatch WPS900F eller WPS910 analogt. Da på hastighetssignalet,vare tilgengelig i analog form.

Hvis kjøretøyet ikke leverer hastighetssignaler som kan bearbeides (verken med CAN-Bus eller analogt), på frontparkeringsassistenten aktiveres og deaktiveres med timer-funksjonden eller med bryteren (se kapittel «Stille inn systemet» på side 190).

For at apparatet skal fungere feilfritt er det viktig at folverne er korrekt rettet.

Hvis de peker mot bakken, indikeres f. eks. ujevnheter på bakken som hindringer. Hvis de peker for langt oppover, registreres/DDE kksisisterende hindringer.

Vær oppmerksom på følgende ved montering:

• Følernes avstand til bakken skal vare minimum 40 cm og maksimum 50 cm (fig. 2).
• For optimal funksjon bør følernes vinkel til kjørebanen ære 90^ (fig. 2). Vinkelen må ikke æreindre enn 90^ , da vil kjørebanen bl registrint som en hindring av føleren.
• De vedlagte følERholderne passer til de fleste støtfangere. Hvis støtfange ren på kjørteøyet ditt er vinklet kraftig, er øgså 20^ -følERholdere med dekseling tilgjengelig (se kapittel «Tilbehør til WPS 900F/WPS 910» på side 183).
• De vedlagte følerholderne er ikke egnet for montering i metallstøtfangere. Til dette trenger du spesielle følerholderere med silikonring (se kapittel «Tilbehør til WPS 900F/WPS 910» på side 183).
  Vær oppmerksom på at følerholderen avhenger av støtfangerens monteringshøyde og vinkling. Iht. tabellen i fig. 2 velger du egnet følerholder og tilhorende hulldiameter. Veiledningen viser montering av standard følerholder (montering fra innsiden av støtfangeren), widen det visuelt Beste monteringsresultatet er mAlet. Alternativt kan følnerne øgsa monteres med de vedlagte følserholderne med dekseling.
• Monter følerne på riktig sted (fig. 5):

Blå (bl) På utsidene av bakre støtfanger

Svart (sw) Midtre følere på støtfanger bak

Brun (br) Støtfanger front

4.3 Lakkere folverne

Se fig. 6

MERK

Følnerne kan lakkeres. Produsenten anbefaler at følnerne lakkeres av et fagverksted.

5 Montere parkeringsassistenten

PASS PAI!

På kjøretøy med metallforsterkning bak støtfangeren på化进程 følsernekommen i kontakt med这部分 forsterkningen. Ellers er det ikke sikkest at parkeringsassistenten vil fungere feilfritt.

PASS PÀ! Fare for funksjonsceil!

Følerholderne på limes inn sik at festetuppene peker oppover og nedover!

Rengjør klebeflaten på innsiden av støtfangeren med enprimer.
Pafor litt feti skrueforbindelsene til sensorene.

Du finner hele koblingsskjemaet i:

• fig. 13 ved ryggesignal via revers
• fig. 14 ved ryggesignal via CAN-Bus

Nr. Betegnelse

1 Styreelektronikk for bakre følere
2 Styreelektronikk for fremre følere
3 Svant/blå leder: Tilkobling til ryggelyset
4 Ryggelys
5 Brun leder: Tilkobling til jord
6 Svart kabelbro (lukket = frontenhet/frakoblet = bakenhet)
7 Bakre følere
8 Fremre følere
9 Brun leder: Tilkobling til batteriets minuspol
10 Svart/blå leder: Tilkobling til batteriets plusspol

11 Gul/svart leder (kun for frontanlegg): Tilkobling til jord Ekstra: Tilkobling til tachometerets hastighetssignal
12 Svart/blå leder: Tilkobling til koblet pluss (+12 V)
13 Svart/rɒd leder på betjeningsenheten: Tilkobling til svart/rɒd leder for ekstern tast
14 Ekstern tast
15 Svart leder på ekstern tast: Tilkobling til jord
16 Brun leder: Tilkobling til jord
17 Oransje/brun leder: Tilkobling til CAN LOW
18 Oransje/grønn Ieder: Tilkobling til CAN HIGH
19 Betjeningsenhet

7 Måleområde

Se fig. 15

Parkeringsassistentens registraringsomräge er inndelt i fire soner (Tilsvarende gjelder illustrasjonen for de fremre folverne):

Sone 1

Denne sonen er det første greNSEområdet. Her registreres normalt ikke små gjenstander eller gjenstander som reflekteres)darylig.

Sone 2

I denote sonen registreres nesten alle gjenstander.

Sone 3

Iienne sonen registreres nesten alle gjenstander, men det kankommen gjenstander i følernes dødvinkel, eller som ikke registreres på grunn av sin beskaffenhet eller fordi de er for små.

- Stoppsone (4)

Gjenstander iijke sonen foorer til at parkeringsassistenten signaliserer «Stopp» med en kontinuerlig lyd.

Iienne sonen registreres nesten alle gjenstander, men det kankommen gjenstander i følernes dødvinkel, eller som ikke registreres på grunn av sin beskaffenhet eller fordi de er for små.

Strekningen hvorfra parkeringsassistenten signaliserer «Stopp», kan endres i trinn.

Visning av faste gjenstander som f. eks. trekkanordning for tilhenger kan undertrykkes.

Feil innstillinger kan påvirke funksjonen.

MERK

Avbryte innstillingen av parameteren uten Å lagre, eller avslutte hele innstillingsprossessen: Ikke trykk på noen taster på en lang stund.

8.1 Betjeningselementer

8.2 Innlaering av systemet

MERK

Du mà utføre innlæringsprosedyren innen 4 min etter aktivering av de fremre følerne. Etter 4 min sender ikke frontanlegget=noen registraringskode lenger.

Systemet kommunisierer via en tradløs forbindelse. Betjeningsenheten på innæres sik at den kjenner kodene for de andere enchete.

Se fig. 17

Slå på tenningen.
Legg inn revers.
Trykk samtidig på venstre og høyre tast på betjeningsenheten i 5 sek.
✓Høytaleren piper to ganger, og de rødde og gule lysdiodene tennes to ganger.
Slipp de to tastene igjen.
Vent til du hører en hoy lyd og den gule lysdioden tennes.
Kun WPS910: Vent til du hører en lav lyd og den rode lysdioden tennes.
Vent til høytaleren piper tre ganger og at de gule og rode lysdiodene tennes tre ganger.
Slà av tenningen.

8.3 Programmere systemet

MERK

Tilpass programmeringen av parametre til den installationsjonden har utfør.

Du kan programmere ulike innstlinger.

Se fig. 18

Startprogrammeringenslik:

-Sla pa tenningen.
- Legg inn revers.
- Trykk på venstre tast på betjeningsenheten i 5 sek.

Hoyttaleren piper en gang og de to lysdiodene lyser.

Still inn ønsket verdi (fig. 19; kapittel «Programmere funksjoner» på side 193).
Høyre tast på fjernkontrollen stiller inn tierplassen i ønsket verdi, og den venstre tasten stiller inn enerplassen. Hvis du f. eks. ønsker Å stille inn funksjonen «24», trykker du to ganger på høyre tast og fire ganger på venstre.
Når du har stilt inn ønsket verdi, mA du vente til høyttaleren piper i sam-svar med den verdien du har stilt inn og respektive LED blinker tilsvarende.
Slà av tenningen.

slar pa tenningen
- legger inn revers (kun WPS910)
trykker kort på høyre knapp på høytaleren (< 5 sek)
trykker pa den eksterne tasten (< 5 sek)

Programmere funksjoner

• Parameter 1: Hastighetssignal/tidsutkobling fremre følere (funksjon 13-16)

Fabrikinnstilling: avhengig av hastighet

Fra fabrikken er funksjon 13 (avhengig av hastighet) stilt inn. Hvis det ikke er noe analyserbart hastighetssignal tilgjengelig, kan frontparkeringsassistenten alternatively slås av med en tidsregulering. Ved aktivering begynner den programmerte tiden ä gå.

Hvis det er en hindring i registraringsområdet nár tiden utløper, fortsetter frontparkeringsassistenten Å være aktiv. Først nár det ikke registreres hindringer i løpet av 5 sek, slår frontparkeringsassistenten seg av.

Parameter 2: Signalets varighet for fremre følere

Fabrikinnstilling: 1 sek

Parameter 3: Velge hastighetssignalkilde

Fabrikinnstilling: Betjeningsenhet

• Parameter 4: Registeringsområde innvendige fremre følere

Fabrikinnstilling: 80 cm

• Parameter 5: Registeringsområde innvendige bakre følere

Fabrikinnstilling: 160 cm

• Parameter 6: Registeringsområde utvendige fremre følere

Fabrikinnstilling: 55 cm

• Parameter 7: Registeringsområde utvendige bakre følere

Fabrikinnstilling: 55 cm

Parameter 8: Stoppsone fremre følere

Fabrikinnstilling: Hjørnefølere = 25 cm, midtre følere = 35 cm

Parameter 9: Stoppone bakre følere

Fabrikinnstilling: 35 cm

• Parameter 11: Lydstyrke varseltoner bakre følere Fabrikinnstilling: Høy
• Parameter 12: Undertrykke indikering av faste gjenstander Fabrikinnstilling: Av
  Parameter 13: Utkoblingsforsinkelse bakre følere Fabrikinnstilling: Av
• Parameter 14: Antall impulser i hastighetssignalet Fabrikkinstilling: 3
  Parameter 15: Status CAN-Bus Fabrikinnstilling: På
• Parameter 16: City-funksjon (funksjon 66) eller hastighetsavhengig innog utkobling (funksjon 67)

Fabrikinnstilling: Hastighetsavhengig inn- og utkobling

Hastighetsavhengig inn- og utkobling (funksjon 67)

Fra fabrikken kobles frontparkeringsassistenten automatisk inn under 10km / t og automatisk ut over 10km / t . For deutsche funksjonden det foreligge et analyserbart hastighetssignal.

City-funksjon (funksjon 66)

Iienne funksjonen deaktiveres frontparkeringsassistenten ved fpre ste overskridelse av 10km / t og slas icke pa igjen nar 10km / t overskrides. Aktivering skjer kun

Nar tenningen slås på igjen, er 10km / t -grensen aktiv igjen.

For denne funksjonen må det foreligge et analyserbart hastighetssignal. Denne funksjonen er nyttig f. eks. ved kjøring i bytrafikk eller køkjøring widen parkeringsassistenten kan virke forstyrrende i tett trafikk.

Parameter 17: Tilbake still til fabrikinnstilling

9 Funksjonstesting

Ved funksjonstest av bakre følere fár du fram på følgende mæte:

Slå på tenningen, og legg inn revers.

Ved Förste igangkjöring má du��e svært forsiktig og gjore deg kjent med de forskjellige tonemønstrene (se fig. 15).

PASS PA!

I sone 4 kan det hende at hindringer ikke registrereres lenger, fordi de ikke lenger befindner seg i@maleområdet til folverne (konstruksjonsavhengig).

Kontroller fremre følere på samme mæte. Kjør f. eks. sakte mot en vegg.

10 Bruke parkeringsassistenten

• Ved à slå på kjøretøyet
• Ved à legge inn revers
• Ved Å redusere kjorehastigheten til under 10km / t
• Ved Å trykke høyre tast på betjeningsdelen
• Ved à trykke på den eksterne bryteren

När man kjörer nærmere, forandres tonemønsteret etter hvilken sone hindringen hele tiden befinner seg i og signaliserer dermed en avstand (fig. 15, tilsvarende gjelder for fremre følere).

Vær meget forsiktig første gang du bruker systemet forå gjøre deg kjent med avstandsvangivelsene gjennom de forskjellige tonemønstrene.

De fremre folverne deaktiveres nár

Kjorehastigheten er over 10km / t
Du trykker kort på den eksterne tasten eller den hoyre tasten på betjeningsenheten

Hold innate en av de to tastene i mer enn 5 sek for a deaktivere de fremre folverne fram til;neste gang kjoretyet slas pa.

PASS PA!

Stans kjoretøyet umiddelbart og kontroller situasjonen (evt. gaut) Near falgende skjer ved krypkjøring:

Ved krypekjøring indikerer apparatet først og fremst en hindring, og tonemønsteret blir normalraskere (f. eks. skifter fra sakte til middels tonemønster). Plutselig skifter signaltonen til sakte tonemønster eller det indikeres ingen hindring i det hele+tatt longer.

Det betyr at den opprinnelige hindringen ikke befinner seg i@maleområdet til folverne lenger (konstruksjonsavhengig), men de kan fortsatt blipakjørt.

PASS PA!

Vær saerlig forsiktig under krypkjøring.nr systemet mister forbindelsen med fremre eller bakre foulere.

Systemet indikererijke feilen som følger:

Hoyttaleren sender en dobbel alarmlyd.
- Den røde lysdioden på betjeningsenheten og lysdioden på den eksterne tasten blinker kontinuerlig.

MERK

Når stoppsonen näs, reduseres lydstyrken på det kontinuierlige tonemønsteret etter en kort stund med ca. 50 %

11 Feilsøking

Apparatet fungerer/DD

Dobbel alarmlyd fra høytaleren og den rode lysdioden på betjeningsenheten og lysdioden på den eksterne tasten blinker kontinuerlig

Systemet har mistet forbindelsen med fremre eller bakre følere. Dette kan skje ved forstyrelser i frekvensområdet. Lær inn styremodulene på nytt (se kapittel «Innlaering av systemet» på side 191).

Feilsignal i tre sekunder etter at revers er lagt inn, fulgt av et tonemønster

Huye toner for fremre frolere
(f. eks. to huye toner for fremre sensor nr. 2)
Dype toner for bakre følere
(f. eks. tre dype toner for bakre sensor nr. 3)

De fremre folverne kobles ut for tidlig

Skill følnerne fra sjassiet.

Ikke akustisk signal

Kontroller om den gule lysdioden på betjeningsenheten og lysdioden på den eksterne tasten lyser.

Gjenstander på kjøretøyet (f. eks. reservehjul) fører til feilalarmer

Stil inn parameter 12 («Undertrykke indikering av faste gjenstander») på funksjon «52», «53» aller «54» (se kapittel «Programmere systemet» på side 192).

12 Garanti

Lovmessig garantitid gjelder. Hvis produitet skulls vare defekt, kontakter du produsentens filial i ditt land (du finner adressene pa baksiden av veiledningen) eller til din faghandler.

Ved henvendelser vedrørende reparasjon eller garanti, mA du送来 med følgende:

defektkomponenter,
- kopi av kvitteringen med kjøpsdato,
- arsak til reklamasjonen aller beskrivelse av feilen.

13 Deponering

Lever emballasje til resirkulering sa langt det er mulig.

Nár du tar produktet ut av drift for siste gang, má du sorge for à fá informasjon om deponeringsforskrifter hos nærmesto resirkuleeringsstasjon aller hos din faghandler.

14 Tekniske spesifikasjoner

	MagicWatch WPS900F	MagicWatch WPS910
Artikelnr. 9101500019 910	1500020
Måleområde Stoppsone:	ca. 0,1 m til 0,25 m	ca. 0,1 m til 0,3 m
Måleområde:	ca. 0,25 m til 0,9 m	ca. 0,3 m til 1,8 m
Ultralydfrekvens: 40 kHz
Overføringsfrekvens: 868 kHz
Forsyningsspenning: 9 – 30	volt
Strømforbruk Drift: Standby:	maksimum 180 mA 8,5 mA	maksimum 240 mA 8,5 mA
Driftstemperatur: -25 °C til	+70 °C
Godkj Henning:	e12

MERK

Følserne kan lakkeres. Produsenten anbefaler at følserne lakkeres av et fagverksted.
