BRUKSANVISNING EAG750RB RYOBI

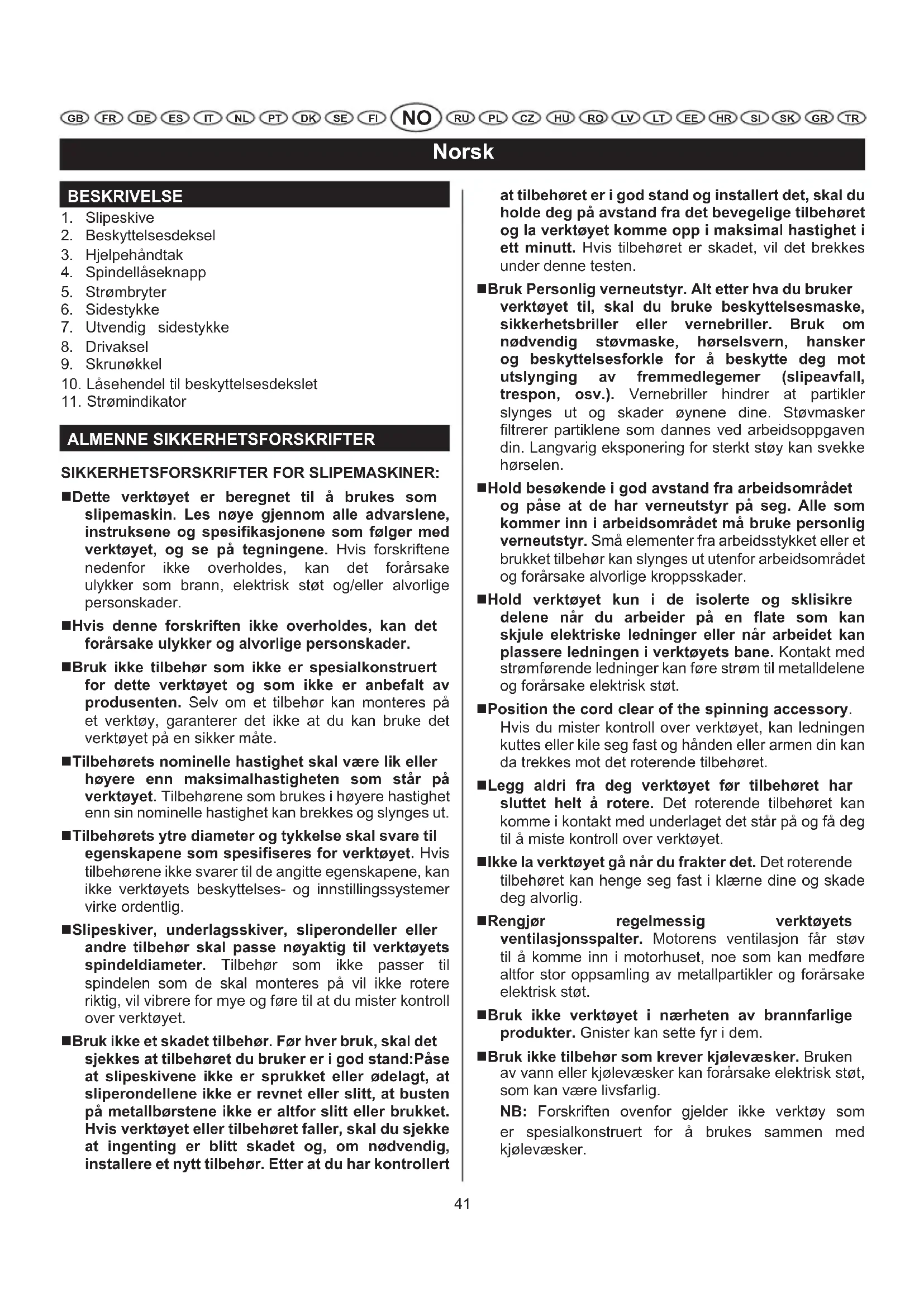

ALMENNE SIKKERHETSFORSKRIFTER SIKKERHETSFORSKRIFTER FOR SLIPEMASKINER: Dette verktøyet er beregnet til å brukes som slipemaskin. Les nøye gjennom alle advarslene, instruksene og spesifikasjonene som følger med verktøyet, og se på tegningene. Hvis forskriftene nedenfor ikke overholdes, kan det forårsake ulykker som brann, elektrisk støt og/eller alvorlige personskader. Hvis denne forskriften ikke overholdes, kan det forårsake ulykker og alvorlige personskader. Bruk ikke tilbehør som ikke er spesialkonstruert for dette verktøyet og som ikke er anbefalt av produsenten. Selv om et tilbehør kan monteres på et verktøy, garanterer det ikke at du kan bruke det verktøyet på en sikker måte. Tilbehørets nominelle hastighet skal være lik eller høyere enn maksimalhastigheten som står på verktøyet. Tilbehørene som brukes i høyere hastighet enn sin nominelle hastighet kan brekkes og slynges ut. Tilbehørets ytre diameter og tykkelse skal svare til egenskapene som spesifiseres for verktøyet. Hvis tilbehørene ikke svarer til de angitte egenskapene, kan ikke verktøyets beskyttelses- og innstillingssystemer virke ordentlig. Slipeskiver, underlagsskiver, sliperondeller eller andre tilbehør skal passe nøyaktig til verktøyets spindeldiameter. Tilbehør som ikke passer til spindelen som de skal monteres på vil ikke rotere riktig, vil vibrere for mye og føre til at du mister kontroll over verktøyet. Bruk ikke et skadet tilbehør. Før hver bruk, skal det sjekkes at tilbehøret du bruker er i god stand:Påse at slipeskivene ikke er sprukket eller ødelagt, at sliperondellene ikke er revnet eller slitt, at busten på metallbørstene ikke er altfor slitt eller brukket. Hvis verktøyet eller tilbehøret faller, skal du sjekke at ingenting er blitt skadet og, om nødvendig, installere et nytt tilbehør. Etter at du har kontrollert at tilbehøret er i god stand og installert det, skal du holde deg på avstand fra det bevegelige tilbehøret og la verktøyet komme opp i maksimal hastighet i ett minutt. Hvis tilbehøret er skadet, vil det brekkes under denne testen. Bruk Personlig verneutstyr. Alt etter hva du bruker verktøyet til, skal du bruke beskyttelsesmaske, sikkerhetsbriller eller vernebriller. Bruk om nødvendig støvmaske, hørselsvern, hansker og beskyttelsesforkle for å beskytte deg mot utslynging av fremmedlegemer (slipeavfall, trespon, osv.). Vernebriller hindrer at partikler slynges ut og skader øynene dine. Støvmasker filtrerer partiklene som dannes ved arbeidsoppgaven din. Langvarig eksponering for sterkt støy kan svekke hørselen. Hold besøkende i god avstand fra arbeidsområdet og påse at de har verneutstyr på seg. Alle som kommer inn i arbeidsområdet må bruke personlig verneutstyr. Små elementer fra arbeidsstykket eller et brukket tilbehør kan slynges ut utenfor arbeidsområdet og forårsake alvorlige kroppsskader. Hold verktøyet kun i de isolerte og sklisikre delene når du arbeider på en flate som kan skjule elektriske ledninger eller når arbeidet kan plassere ledningen i verktøyets bane. Kontakt med strømførende ledninger kan føre strøm til metalldelene og forårsake elektrisk støt. Position the cord clear of the spinning accessory. Hvis du mister kontroll over verktøyet, kan ledningen kuttes eller kile seg fast og hånden eller armen din kan da trekkes mot det roterende tilbehøret. Legg aldri fra deg verktøyet før tilbehøret har sluttet helt å rotere. Det roterende tilbehøret kan komme i kontakt med underlaget det står på og få deg til å miste kontroll over verktøyet. Ikke la verktøyet gå når du frakter det. Det roterende tilbehøret kan henge seg fast i klærne dine og skade deg alvorlig. Rengjør regelmessig verktøyets ventilasjonsspalter. Motorens ventilasjon får støv til å komme inn i motorhuset, noe som kan medføre altfor stor oppsamling av metallpartikler og forårsake elektrisk støt. Bruk ikke verktøyet i nærheten av brannfarlige produkter. Gnister kan sette fyr i dem. Bruk ikke tilbehør som krever kjølevæsker. Bruken av vann eller kjølevæsker kan forårsake elektrisk støt, som kan være livsfarlig. NB: Forskriften ovenfor gjelder ikke verktøy som er spesialkonstruert for å brukes sammen med kjølevæsker.42 Norsk

ALLE OPERASJONER Almenne tilleggssikkerhetsforskrifter Tilbakeslag Tilbakeslag er en plutselig reaksjon som oppstår når den bevegende slipeskiven, sliperondellen, børsten eller et annet tilbehør klemmes fast eller vris, noe som raskt får tilbehøret til å låses fast. Verktøyet blir da slynget ut i motsatt retning til tilbehørets bruksretning. For eksempel, hvis en slipeskive klemmes eller vris i arbeidsstykket, vil skivens skarpe del trenge inn i arbeidsstykket overÊ ate, noe som vil få skiven til å komme plutselig ut av arbeidsstykket og slynges mot brukeren eller lengre unna, avhengig av skivens rotasjonsretning når denne låses fast. Hjulet kan enten hoppe mot eller bort fra operatøren, avhengig retning hjulet bevegelse på punktet av knipe. I tilfelle tilbakeslag, kan slipeskiven også brekkes. Tilbakeslag er altså forårsaket av en dårlig bruk av verktøyet og/eller feil bruksprosedyrer eller –forhold. Det kan unngås ved å ta visse forholdsregler: Hold godt i verktøyet og still kroppen og armen din slik at du kan kontrollere et eventuelt tilbakeslag. Hvis verktøyet har et støttehåndtak, skal du alltid holde i det så du får optimal kontroll over verktøyet i tilfelle tilbakeslag eller reaksjonskraft når verktøyet startes. Ta nødvendige foranstaltninger så du kan kontrollere verktøyet ditt i tilfelle tilbakeslag eller reaksjonskraft. Legg aldri hånden din i nærheten av det roterende tilbehøret for å unngå all fare for kroppsskader i tilfelle tilbakeslag. Tilbehøret kan kast over hånden din. Ikke still deg i området der verktøyet kan risikere å slynges ut i i tilfelle tilbakeslag. I tilfelle tilbakeslag slynges verktøyet ut i motsatt retning til skivens rotasjonsretning. Vær spesielt forsiktig når du arbeider på hjørner, skarpe kanter, osv. Unngå at tilbehøret glir eller kiles fast. Når du arbeider på hjørner eller skarpe kanter eller når verktøyet glir, er det større fare for at tilbehøret låses fast, og dermed at du mister kontroll over verktøyet og at det oppstår tilbakeslag. Bruk aldri blad til kjedesag eller sagblad sammen med dette verktøyet. De kan øke faren for tilbakeslag og tap av kontroll over verktøyet. SPESIELLE SIKKERHETSREGLER Sjekk at hastigheten som angis på slipeskiven er lik eller større enn verktøyets nominelle hastighet. Sjekk at slipeskivens diameter passer til verktøyet og at slipeskiven er lagt godt inn på spindelen. Slipeskivene skal ryddes bort på et tørt sted. Ikke legg noen gjenstand på slipeskivene. Slipeskivene skal ikke brukes til andre formål enn slipeoppgaver. Slipeskivene skal ryddes og håndteres forsiktig, i samsvar med fabrikantens instruksjoner. Før du bruker slipeskiven, se etter at den ikke er ødelagt eller sprukket. I så fall kan den nemlig brekke, noe som kan forårsake alvorlige kroppsskader. Se etter at slipeskiven er montert i samsvar med instruksjonene i denne bruksanvisningen. Påse før bruk at slipeskiven er riktig montert og skrudd fast, og la verktøyet gå i tomgang i 30 sekunder samtidig som du passer på at det ikke peker i en farlig retning. Stopp verktøyet øyeblikkelig dersom det vibrerer for mye eller hvis du merker andre problemer. Kontroller i så fall verktøyet for å finne ut problemets årsak. Bruk ikke reduksjonsringer eller mellomstykker for å redusere senterhullet til slipeskiver som har stort senterhull. Se etter at arbeidsstykket er skikkelig fastspent. Bruk bare anbefalt tilbehør. Sjekk at gnistene som oppstår ved bruk av verktøyet ikke skaper farlige situasjoner, for eksempel at de ikke kommer på mennesker eller brannfarlige stoffer. Bruk alltid beskyttelsesbriller og hørselsvern. Om nødvendig, bruk andre verneutstyr som hansker, forkle eller hjelm. Legg aldri verktøyet på gulvet eller på andre flater når det er i gang. Pass opp, slipeskiven går rundt av seg selv etter at verktøyet har stanset. Du må aldri verken ta i slipeskiven eller legge den på gulvet eller andre overflater når den går rundt. Slipeskivens sidestykke og ytre sidestykke må ha samme diameter. Bruk verktøyet kun til de arbeidsoppgavene som det er konstruert for. Bruk aldri kjølevæske eller vann.Bruk ikke verktøyet som et stasjonært verktøy. Når du bruker verktøyet, hold godt i det med begge hender. SPESIFIKASJONER Modell EAG750RS EAG750RB Slipeskivens diameter 115 mm (4.5 in) 125 mm (5 in) Tykkelse 6 mm 6 mm43 Norsk

Hjelpehåndtak Skrunøkkel En slipeskive følger med tilbehørene i enkelte land. BRUK Se g. 3. ADVARSEL Beskyttelsesdekslene skal alltid være på plass. Påse at luftehullene ikke er tildekket slik at motoren får kjølnet godt. For at verktøyet skal arbeide effektivt, er det viktig å kontrollere trykket som øves på verktøyet og kontaktoverÊ aten mellom slipeskiven og arbeidsstykket. Du kan dreie beskyttelsesdekslet maks. For å slipe plane overÊ ater skal sliperen danne en spiss vinkel, som regel mellom 10° og 20°, med arbeidsstykket. La slipeskiven komme opp i full hastighet før du begynner å slipe. En for stor vinkel medfører konsentrasjon av trykket på en liten overÊ ate, noe som kan hule ut eller brenne arbeidsoverÊ aten. STRØMBRYTER Se g. 2. For å starte eller stoppe verktøyet, skyv bryteren forover eller slipp den. For å bruke sliperen kontinuerlig, trykk på den fremre enden av bryteren etter å ha skjøvet den for å låse den i stilling på. For å frigjøre bryteren, trykk på den bakre enden av bryteren.

INSTALLERING AV SLIPESKIVEN

Se g. 4-5. Monter det indre sidestykket og slipeskiven på spindelen før du fester det ytre sidestykket. Påse at slipeskiven sitter riktig på spindelnaven, mellom det indre og det ytre sidestykket. Trykk inn spindellåseknappen som sitter på motorhusets høyre side. Stram til det ytre sidestykket med urviseren ved hjelp av skrunøkkelen som følger med. ADVARSEL Se nøye etter om slipeskiven har sprekker. Skift straks ut en sprukket slipeskive. BESKYTTELSESDEKSEL Se g. 6-7. Frigjør låsehendelen til beskyttelsesdekselet og plasser dekselet i ønsket stilling. Du kan dreie beskyttelsesdekslet maks. 90° til høyre eller venstre. Hvis du dreier det mer enn det, kan ikke beskyttel-sesdekslet låses ordentlig. STRØMINDIKATOR Vinkelsliperen er utstyrt med en strømindikator som tennes når verktøyet er koblet til strømmen. Indikatoren gjør deg oppmerksom på at sliperen er koblet til strømmen og at den vil starte straks du skyver strømbryteren forover. VEDLIKEHOLD Etter bruk skal det sjekkes at verktøyet er i god arbeidsstand. Det anbefales å bringe verktøyet minst en gang i året til et godkjent Ryobi serviceverksted for grundig rengjøring og smøring. ADVARSEL Det skal ikke foretas noen innstilling mens motoren går. Kople alltid sliperen fra strømmen før du skifter ut en del (diamantskive, slipeskive, osv.), smører verktøyet og før enhver vedlikeholdsprosedyre.44 Norsk

GB RU PL CZ HU RO LV LT EE HR SI SK GR TRFR DE ES IT NL PT DK SE FI ADVARSEL For større sikkerhet og pålitelighet skal alle reparasjoner foretas av et godkjent Ryobi serviceverksted. Ta vare på disse instruksjonene. MILJØVERN Resirkuler råmaterialer istedenfor å kaste dem I søppelen. Verktøyet, tilbehørene og emballasjen bør sorteres for miljøvennlig resirkulering. SYMBOL Sikkerhetsalarm V Volt Hz Hertz Vekselstrøm WWatt no Hastighet ubelastet min

Antall omdreininger eller bevegelser pr.Minutt CE samsvar Dobbel isolering Bruk hørselsvern Bruk øyebeskyttrelse Vennligst les instruksjonene nøye før du starter maskinen. Avfall fra elektriske produkter skal ikke kastes sammen med husholdningsavfall. Vennligst resirkulervedeksisterende avfallsbehandlingssted. Undersøk hos dine lokale myndigheter eller forhandler for råd om resirkulering.45
