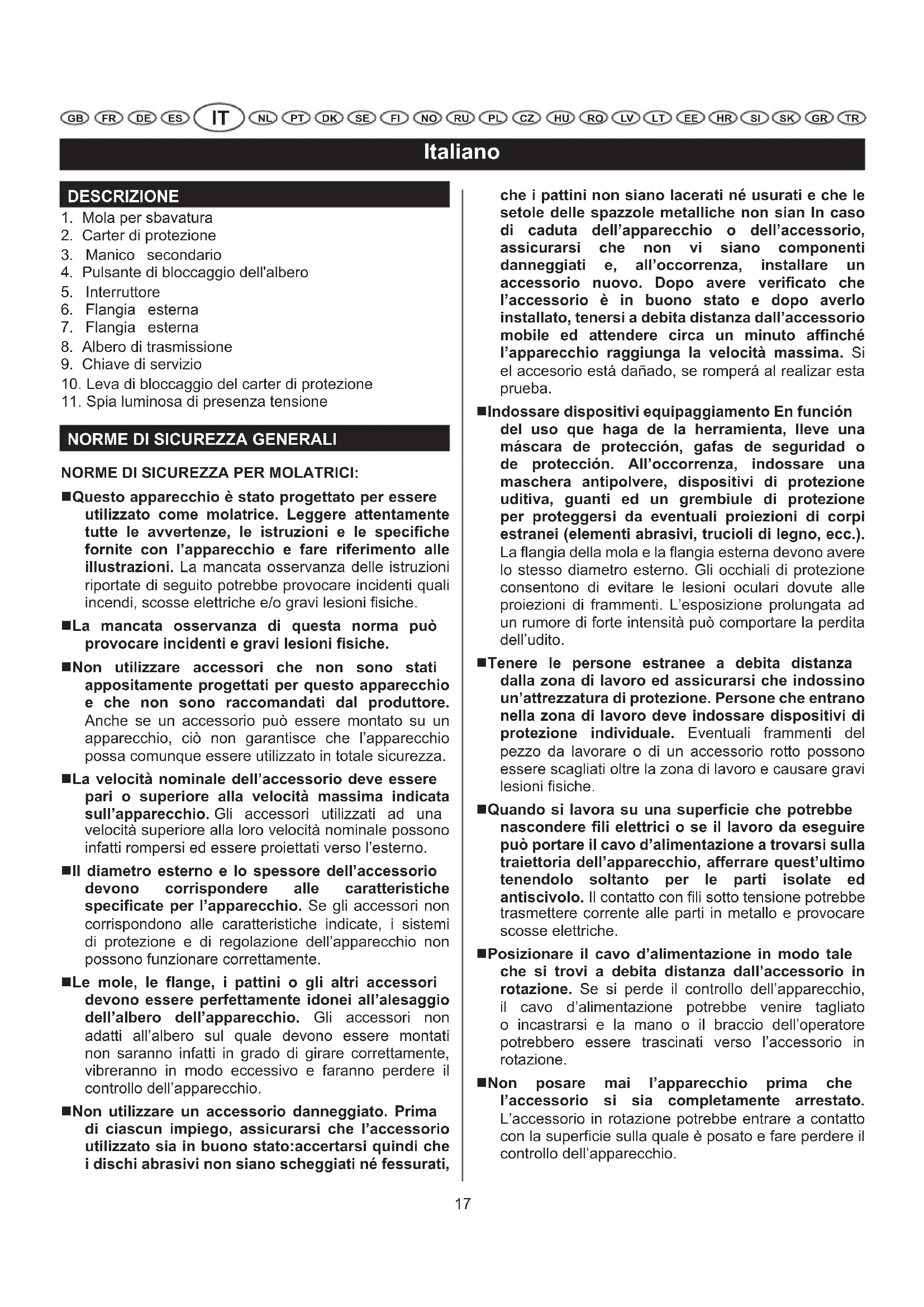

MANUALE UTENTE EAG750RB RYOBI

Attenzione! Prima di procedere alla messa in funzione, è indispensableile leggere attendamente le istruzioni contenate nel manuale.

1. Mola per sbavatura
2. Carter di protezione
3. Manico secondario
4. Pulsante di bloccaggio dell'albero
5. Interruftlore
6. Flangia esterna
7. Flangia esterna
8. Albero di trasmissione
9. Chiave di servizio
10. Leva di bloccaggio del carter di protezione
11. Spia luminosa di presenza tensione

NORMEDI SICUREZZAGENERALI

NORME DI SICUREZZA PER MOLATRICI:

• Questo apparecchio è stato progettato per essere utilizzato come molatrice. Leggere attendamente tutte le avventenze, le istruzioni e le specifiche fornite con l'apparecchio e fare riferimento alle illustrazioni. La mancata osservanza delle istruzioni riportate di seguito potrebbe provocare incidenti quali incendi, scosse elettriche e/o gravi lesioni fisiche.
  La mancata osservanza di esta norma cui provocare incidenti e gravi lesioni fisiche.
  Non utilizzato accessori che non sono stati appositamente progettati per quello apparecchio e che non sono raccomandati dal produttore. Anche se un accessorio più essere montato su un apparecchio,cision non garantisce che l'apparecchio possa comunque essere utilizzato in totale sicurezza.
  La velocità nominale dell'accessorio deve essere pari o superiore alla velocità massima indicata sull'apparecchio. Gli accessori utilizzati ad una velocità superiore alla loro velocità nominale posso sono infatti rompersi ed essere proietti verso l'esterno.
  Il diametro esterno e lo spessore dell'accessorio devono corrispondere alle caratteristiche specificate per l'apparecchio. Se gli accessori non corrispondono alle caratteristiche indicate, i sistemi di protezione e di regolazione dell'apparecchio non possono funzionare correttamente.
  Le mole, le flange, i pattini o gli altri accessori devono essere perfettamente idonei all'alesaggio dell'albero dell'apparecchio. Gli accessori non adatti all'albero sul quale devono essere montati non saranno infatti in grado di girare correttamente, vibreranno in modo excessivo e faranno perdere ilCONTROLLO dell'apparecchio.
  ■Non utilizzato un accessorio danneggiato. Prima di ciascun impiego, assicurarsi che l'accessorio utilizzato sia in buono stato: accertarsi quindi che i dischi abrasivi non siano scheggiati né fessurati,

che i pattini non siano lacerati né usurati e che le setole delle spazzole metalliche non sian in caso di caduta dell'apparecchio o dell'accessorio, assicurarsi che non vi siano componenti danneggiati e, all'occorrezza, installare un accessorio nuovo. Dopo ave verificato che l'accessorio è in buono stato e dopo averlo installato, tenersi a debita distanza dall'accessorio mobile ed attendere circa un minuto affinché l'apparecchio raggiunga la velocità massima. Si el accesorio está danado, se romperá al realizar esta prueba.

Indossare dispositivi equipaggiamento En direccion del uso que haga de la herramienta, lleve una mascara de proteccion, gafas de seguridad o de proteccion. All'occorrezza, indossare una maschera antipolvere, dispositivi di protezione uditiva, quanti ed un grembiule di protezione per proteggersi da eventuali proiezioni di corpi estranei (elementi abrasivi, trucioli di legno, ecc.). La flangia della mola e la flangia esterna devono avere lo stesso diametro esterno. Gli occhiali di protezione consentono di evitare le lesions oculari dovute alle proiezioni di frammenti. L'esposizione prolungata ad un rumore di forte intensita cui lo comporte la perdita dell'udito.
- Tenere le personne estranee a debita distanza alla zona di lavoro ed assicurarsi che indossino un'attrezzatura di protezione. Persona che entrano nella zona di lavoro deve indossare dispositivi di protezione individuale. Eventuali frammenti del pezzo da lavorare o di un accessorio rotto possono essere scagliatioltre la zona di lavoro e causare gravi lesioni fisiche.
■Quando si lavora su una superficie che potrebbe nascondere fili elettrici o se il lavoro da eseguire cui portare il cavo d'alimentazione a trovarsi sulla traietoria dell'apparecchio, afferrare quest'teultimo tenendolo soltanto per le parti isolate ed antiscivolo. Il contatto con fili sotto tensione potrebbe trasmettere corrente alle parti in metallo e provocare scosse elettriche.
Posizione il cavo d'alimentazione in modo tale che si trovi a debita distanza dall'accessorio in rotazione. Se si perde il controllo dell'apparecchio, il cavo d'alimentazione potrebbe venire tagliato o incastrarsi e la mano o il braccio dell'operatore potrebbero essere trascinati verso l'accessorio in rotazione.
Non posare mai l'apparecchio prima che l'accessorio si sia completamente arrestato. L'accessorio in rotazione potrebbe entrare a dato con la superficie sulla quale è posato e fare perdere il controlo dell'apparecchio.

Italiano

■Non fare funzionare l'apparecchio nelle rositrasporta.L'accessorio in rotazione potrebbe impigliarsi nei propri indumenti e causare gravi lesionsi.
■Pulire regolarmente le aperture di ventilazione dell'apparecchio. La ventilatione del motore fa penetrare le polveri all'interno del carter del motore, con seguente accumulo eccessivo di particelle metalliche e possibilità di scosse elettriche.
Non utilizzato l'apparecchio nelle vicinanze di prodotti infiammabili. Le eventuali scintille generaterischierebbero di incendiarli.
■Non utilizzato accessori che richiedono fluidi di raffreddamento. L'utilizzo di acqua o di liquidi di raffreddamento cui poto causare episodi di elettrocuzione o scosse elettriche.

NOTE: Il punto sopra riportato non è applicabile agli apparentecchi appositamente progettati per essere utilizzati con liquidi di raffreddamento.

ULTERIORI ISTRUZIONI DI SICUREZZA PER TUTTE LE OPERAZIONI

Norme di sicurezza generali aggintive Contraccolpo

Il contraccolpo è una reazione improvisa che si verifi ca quando la mola in movimento, il pattino, la spazzola o qualunque altri accessori si incastra o si piega, con seguente bloccaggio rapido dell'accessorio. L'apparecchio, che continua a funzionare, viene quindi proiettato nella direzione opposta a quella di utilizzo dell'accessorio.

Ad esempio, se un disco abrasivo si incastra o si piega nel pezzo dal lavorare, il tagliente del disco rischia di penetrare nella superfici cie del pezzo facendo uscire bruscamente il disco dal pezzo e scagliandolo verso l'operatore o comunque a distance, a seconda del senso di rotazione del disco nel momento in cui si è bloccato. La ruota può saltare verso o lontano dall'operatore, a seconda della direzione del movimento della ruota al punto di pizzicamento. In caso di contraccolpo, il disco abrasivo può essere rompersi.

Il contraccolpo è pertanto il risultato di un utilizzo errato dell'apparecchio e/o di procedimenti o di condizioni di impiego inapproprii.Questa evenienza può essere evitata assicurandosi di adottare alcune misure precauzionali:

■Tenere l'apparecchio saldamente e posizionare il proprio corpo e il braccio in modo tale da riuscire a controllare un eventuale contraccolpo. Se l'apparecchio dispone di un'impugnatura ausiliaria, assicurarsi sempre di afferrarla per averile il controlo ottimale dell'apparecchio in caso di contraccolpo o di controcoppia al momento della sua messa in funzione. Adottare le misure

necessarie per riuscire a controllare l'apparecchio in caso di contraccolpo o di controcoppia.

Non avvincare mai la mano all'accessorio in rotazione,onde evitare qualunque rischio di gravi lesioni fisiche in caso di contraccolpo. Accessorio possono causare contraccolpi alla mano.
■Non sistemarsi nella zona in cui l'apparecchio rischia di essere scagliato in caso di contraccolpo. In caso di contraccolpo, l'apparecchioiene scagliato nella direzione opposa al senso di rotazione del disco.
■ Prestare particolare attenzione quando si lavora su angoli, bordi taglienti, ecc. Evitare di fare slittare o di incastrare l'accessorio. Quando si lavora su angoli o bordi taglienti o si fa slittare l'apparecchio, si accentua il rischio di bloccare l'accessorio e pertanto di perdere il controllo dell'apparecchio stesso e di provocare un contraccolpo.
Non utilizzato mai lame adatte alle troncatrici per legno o lame da sega con quello apparecchio. Queste lame augmentano infatti il rischio di contraccolpo e di perdita di controllo dell'apparecchio.

NORMESPECIALI DI SICUREZZA

■Verificare che la velocità indica sulla mola per sbavatura sua uguale o superiore alla velocità nominale dell'apparecchio.
Accertarsi che il diametro della mola per sbavatura sia compatible con l'apparecchio e che la mola si inserisca correttamente sull'albero.
■Riporre le mole per sbavatura in un luogo asciutto.
■Non collocare alcun oggetto supra le mole.
■Non utilizzato le mole per effettuare lavorazioni diverse alla molatura.
Riporre e maneggiare le mole con cautela, seguendo le istruzioni del produttore.
■Prima di utilizzare la mola, accertarsi che non sia scheggiata o fessurata. Nel caso in cui risultasse scheggiata o fessurata, la mola potrebbe rompersi e provocare gravi lesioni fisiche.
Accertarsi che la mola sia montata in modo conforme alle istruzioni fornite nel presente manuale.
■Prima dell'uso, accertarsi altresi che la mola sia montata e serrata correttamente, quindi fare girare l'apparecchio a vuoto per 30 secondi orientandolo in modo tale che non rappresenti un pericolo. Arrestare immediatamente l'apparecchio nel caso in cui vibriccessivamente oppure se si notano及其他 anomalie. In tal caso, controllare l'apparecchio per determinare la causa del problema.
Non utilizzato riduttori o adattatori per ridurre l'alesaggio di mole a grande alesaggio.

Italiano

■Verificare che il pezzo da lavorare sia bloccato in modo corretto.
■Utilizzare solo gli accessori raccomandati.
■Assicurarsi che le scintille prodotte durante l'uso dell'apparecchio non creino situazioni pericolose, quali ad esempio quale causate alla loro proiezione su persono o sostanze inflammabili.
■Indossare sempre occhiali protettivi e dispositivi di protezione uditiva.
■Se necessario, utilizzare altre attrezzature di protezione, come ad esempio guanti, grembiuli o caschi.
Non adagiare mai l'apparecchio acceso sul pavimento o su altri superfici. Attenzione:Dopo I'arresto dell'apparecchio, la mola continua a girare per inerzia. Non toccare mai né posare a terra o su altre superfici la mola in rotazione.
In questo punto, il paralama non è in grado di proteggerle, in quanto non ricopre la lama.
Utilizzare l'apparecchio solo per le applicazioni per cui è stato concepito. Non utilizzare mai liquido di raffreddamento o acqua.Non utilizzare l'apparecchio come un appearecchio fisso.
■Durante l'uso, tenere l'apparecchio ben saldo con entrambe le mani.

SPECIFICHE

Diametro della mola	115 mm (4.5 in)	125 mm (5 in)
Spessore 6 mm 6 mm
Voltaggio	230 V - 240 V ~ 50 Hz	230 V - 240 V ~ 50 Hz
Alimentazione	750 W	750 W
Filettatura dell'albero	M14	M14
Velocità nominale	11,000 min-1	11,000 min-1
Lunghezza totale	310 mm	310 mm
peso netto	2.35 kg	2.4 kg

NOTE: Verificare la targhetta d'identificazione del prodotto, in quanto la tensione potrebbe variare in funzione del luogo in cui viene utilizzato il prodotto.

Velocità periferica massima della mola: 4,800 m/min

Esempio di calcolo:

$$ 3. 1 4 \times 1 2 5 \times 1 1, 0 0 0 / 1, 0 0 0 = \quad 4, 3 2 0 $$

$$ \text {V e l o c i t a} \quad 4, 3 2 0 $$

$$ \text {D i a m e t r o d e l l a m o l a} \quad 1 2 5 $$

Velocità a vuoto della molatrice 11,000

ACCESSORI STANDARD

Manico secondario
Chiave di servizio

In alcuni paesi, tra gli accessori viene fornita in dotazione una mola per sbavatura.

FUNZIONAMENTO

Vedere la figura 3.

AVVERTENZE

I carter di protezione devono sempre essere installati. Fare attenzione a non coprire le aperture di aerazione, onde consentire un adeguato raffreddamento del motore.

Il carter di protezione può essere ruotato di un massimo di 90^ verso destra o verso sinistra. Per molare superfici piane, la molatrice deve formare un angolo acuto, in generale compreso tra 10^ e 20^ , con il pezzo da lavorare. Prima di iniziare la fase di molatura, attendere che la mola raggiunga la velocità massima. Un angolo troppo empio provoca una concentrazione della pressione su una piccola superficie; in quello caso, la superficie di lavoro potrebbe perforarsi o bruciarsi.

INTERRUPTORE

Vedere la figura 2.

Per mettere in funzione o arrestare l'apparecchio,fare scorrere l'interruttore in avanti o rilasciarlo.
Perutilizzare la molatrice in continuo, premere l'estremita anteriore dell'interruttore dopo averlo fatto scorrere, in modo tale da bloccarlo in posizione di marcia.
Per sbloccare l'interrutlore, premere l'estremita posteriore dell'interruttore.

INSTALLAZIONE DELLA MOLA PER SBAVATURA

Vedere la figura 4-5.

■Montare la flangia interna e la mola per sbavatura sull'albero prima di fissare la flangia esterna.
Assicurarsi che la mola sia sistemata correttamente

Italiano

sul MOZZO dell'albero, tra le flange interna ed esterna.

■Premere il pulsante di bloccaggio dell'albero posto sul lato destro del carter del motore.
■Mediente la chiave di servizio fornita in dotazione, serrare la flangia esterna in senso orario.

AVVERTENZE

Verifi care attendamente che la mola non presente fissure. Sostituire immediatamente una mola fessurata.

CARTER DI PROTEZIONE

Vedere la fi gura 6-7.

Apire la leva di bloccaggio del carter di protezione, quando portare il carter di protezione nella posizione desiderata. Il carter di protezione cui assere ruotato di un massimo di 90^ verso destra o verso sinistra. Al di là di tale angolazione non è possibile bloccarlo correttamente.

SPIA LUMINOSA DI PRESENZA TENSIONE

La molatrice angolare è dotata di una spia luminosa di presenza tensione, che si illumina quando l'apparecchio è collegato all'alimentazione elettrica. Questa spia attira l'attenzione dell'utilizzatore sul fatto che la molatrice è molto tensione e si mette in funzione non appena l'interruttore viene spostato in avanti.

MANUTENZIONE

Dopo l'uso, verifi care sempre lo stato dell'apparecchio.

Si raccomanda di portare l'apparecchio almeno una volta l'anno presso un Centro di Assistenza Autorizzato Ryobi per sottomorlo ad una completenessa lubrifi cazione e pulitura.

AVVERTENZE

Non effettuare alcun tipo di regolazione quando il motore è in funzione.

Scollegare sempre la molatrice dall'alimentazione elettrica prima di sostituire un componente (mola diamantata, mola per sbavatura, ecc.) O di lubrifi care l'apparecchio e comunique prima di effettuare qualiasi intervento di manutenzione.

AVVERTENZE

Per maggiore sicurezza ed affi dabilità, effettuare tutte le riparazioni presso un Centro di Assistenza Autorizzato Ryobi.

Conservare queste istruzioni.

TUTELA DELL'AMBIENTE

Riciclare le materie prime anziché gettarle tra i rifi uti domestici. Per tutelare l'ambiente, l'apparecchio, gli accessori e gli imballaggi devono essere smaltiti separatamente.

SIMBOLO

Allarme di sicurezza

V Volt

Hz Hertz

Corrente alternata

Watt

Velocità a vuoto

min-1

Numero di giri o di movimenti al minuto

Conformità CE

Doppio isolamento

Indossare cuffi di protezione

Indossare occhiali di protezione

Leggere attentamente le istruzioni prima di avviare l'utensile.

I prodotti elettrici non devono essere smaltiti con i rifi uti domestici. Vi sono strutture per smaltire tali prodotti. Informarsi presso il proprio Comune o rivenditore di sicurezza per smatire adeguamente tali rifi uti.

Nederlands

BESCHRIJVING

Mil di sleri M14 M14

Nominal hiz 11,000 min1 11,000 min1

GARANZIA - CONDIZIONI

Questo prodotto Ryobi è garantito contro tutti i difetti di fabbricazione e pezzi difettosi per una durata di ventiquattro (24) mesi, a partire alla data indica sull'originale della fattura compilata dal rivenditore e segnata all'utente finale.

Il deterioramento provocato dall'usura normale, da un utilizzo o una manutenzione non conformi o non autorizzati, o da un sovraccarico, è escluso alla presente garanzia. La garanzia è esclusaanche per gli accessori come batterie, lampadine, lame, punte, borne, ecc.

In caso di malfunzionamento nel corso del periodo di garanzia, riportare il prodotto NON SMONTATO corredato della prova d'acquisto al fornitore o al più vicino Centro di Assistenza Autorizzato Ryobi.

I diritti legali relativi ai prodotti difettosi non sono rimessi in causa alla presente garanzia.

NL

GARANTIEVOORWAARDEN

Il livello di vibrazioni indicate in quello foglio informativo è stato misurato seguito un test svolto secondo i requisiti indicati dallo standard EN60745 e potra essere utilizzato per paragonare un utensile con un'alto. Potra essere utilizzato per una valutazione preliminare dell'esposizione a vibrazioni. Il livello dichiarato di emissioni di vibrazioni viene indicatoro tenendo conto delle applicazioni principali dell'utensile. Comunque se l'utensile viene utilizzato per applicazioni diverse con accessori diversi o non viene correttamente conservato, il livello delle vibrazioni potra variate. Ciò potra significativamente augmentare il livello di esposizione alle vibrazioni durante il periodo di lavoro totale.

Una valutazione del livello di esposizione alle vibrazioni dovrá inoltrere prendere in considerazione i tempi in cui l'utensile viene spento o è accesso ma non viene'utilizzato. Ciò potra significativamente ridurre il livello di esposizione in un periodo totale di funzionamento. Ulteriori misure di sicurezza per proteggere l'operaore dagli effetti delle vibrazioni come: conservare correttamente l'utensile e i loro accessori, tenere le mani calde e organizzare i tempi di lavoro.

WAARSCHUWING

IT DICHIARAZIONE DI CONFORMITA

Dichiariamo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle seguenti normative e ai relativi documenti: 2006/42/EC, 2006/95/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-3, EN62233. Livello di rumore [K=3dB(A)]: Lp=87.5dB(A) Lw=98.5dB(A) Livello di vibrazioni [K=1.5m/s] · ah=5.9m/s
