BEDIENUNGSANLEITUNG EAG750RB RYOBI

Achtung!itte lessen Sie unbedingt vor Inbetriebnahme die Hinweise dieser Bedienungsanleitung.

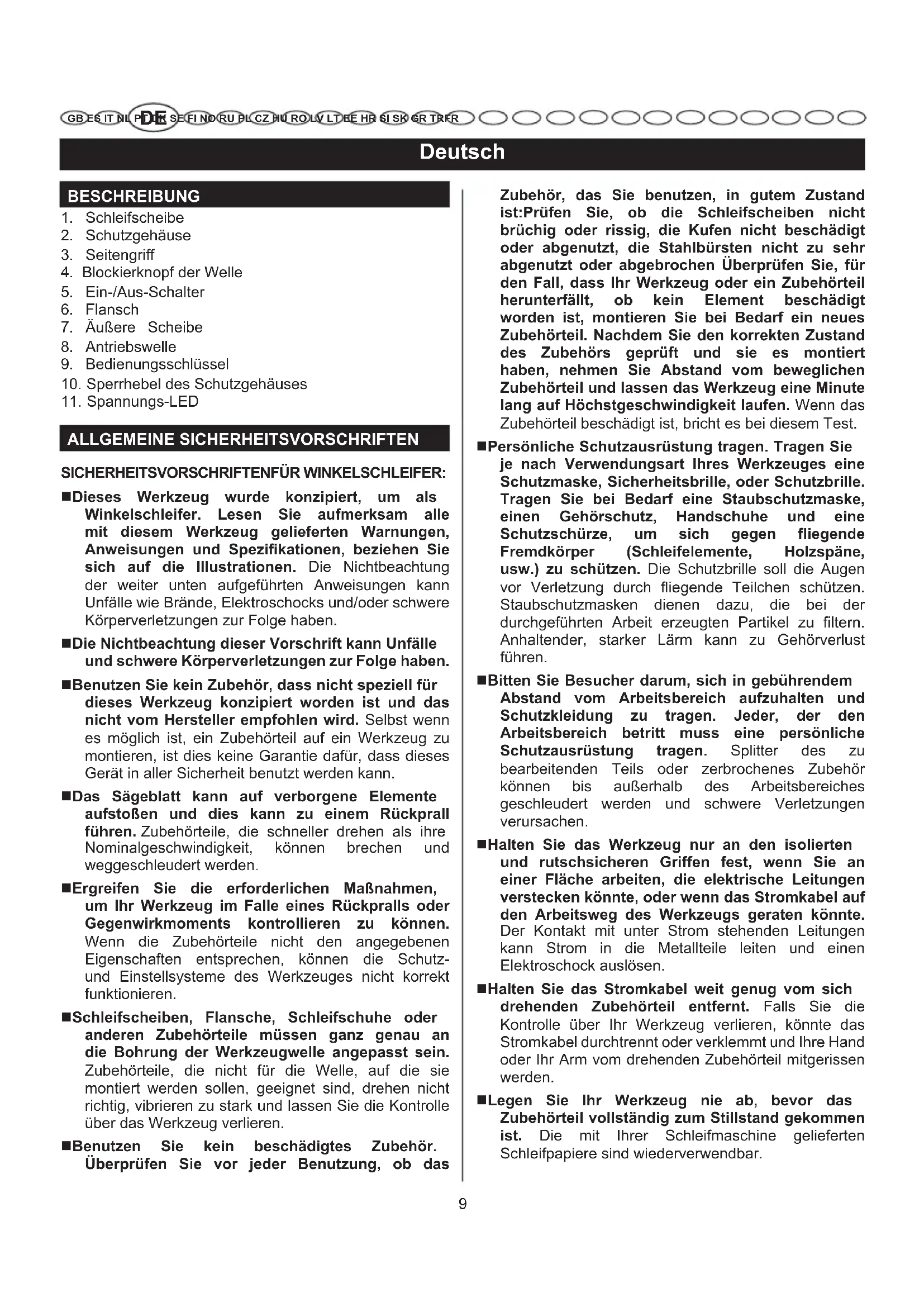

1. Schleifscheibe
2. Schutzgehause
3. Seitengriff
4. Blockierknopf der Welle
5. Ein-/Aus-Schalter
6. Flansch
7. Außerne Scheibe
8. Antriebswelle
9. Bedienungsschlüssel
10. Sperrhebel des Schutzgehauses
11. Spannungs-LED

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

SICHERHEITSVORSCHRIFTENFÜR WINKELSCHLEIFER:

Dieses Werkzeug wurde konzipiert, um als Winkelschleifer. Lesen Sie aufmerksam alle mit diesen Werkzeug gelieferten Warnungen, Anweisungen und Spezifikationen, beziehen Sie sich auf die Illustrationen. Die Nichtbeachtung der weiter unter aufgeführten Anweisungen kann Unfälle wie Brände, Elektroschocks und/oder schwere Körperverletzungen zur Folge haben.
Die Nichtbeachtung dieser Vorschrift kann Unfälle und schwere Körperverletzungen zur Folge haben.
■Benutzen Sie kein Zubehör, dass nicht speziell für diese Werkezeug konzipiert worden ist und das nicht vom Hersteller empfohlen wird. Selfest wenn es möglich ist, ein Zubehörteil auf ein Werkzeug zu montieren, ist dies keine Garantie davon, dass diese Gerät in aller Sicherheit benutzt werden kann.
Das Sägeblatt kann auf verborgene Elemente aufstoßen und dies kann zu einem Rückprall führen. Zubehörteile, die schneller drehen als ihre Nominalgeschwindigkeit, können brechen und weggeschleudert werden.
■Ergreifen Sie die erforderlichen Maßnahmen, um Ihr Werkzeug im Falle eines Rückpralls oder Gegenwirkmoments kontrollieren zu können. Wenn die Zubehörteile nicht den angegebenen Eigenschaften entsprechen, konnen die Schutz-und Einstellsysteme des Werkzeuges nicht korrekt Funktionieren.
■Schleifscheiben, Flansche, Schleifschuhe oder anderen Zubehörteile müssen ganz GENAU an die Bohrung der Werkzeugwelle angepasst sein. Zubehörteile, die nicht für die Welle, auf die sie montiert werden sollen, geeignet sind, drehen nicht richtig, vibrieren zu stark und halten Sie die Kontrolle über das Werkzeug verlieren.
■Benutzen Sie kein beschädigtes Zubehör. Überprüfen Sie vor jeder Benutzung, ob das

Zubehör, das Sie benutzen, in gutem Zustand ist: Prüfen Sie, ob die Schleifscheiben nicht brüchig oder rissig, die Kufen nicht beschädigt oder abgenutzt, die Stahlbürsten nicht zu sehr abgenutzt oder abgebrochen Überprüfen Sie, für den Fall, dass Ihr Werkzeug oder ein Zubehörteil herunterfällt, ob kein Element beschädigt worden ist, montieren Sie bei Bedarf ein neuen Zubehörteil. Nachdem Sie den korrekten Zustand des Zubehörns geprüft und sie es montiert haben, behmen Sie Abstand vom beweglichen Zubehörteil und halten das Werkzeug eine Minute lang auf Höchstgeschwindigkeit laufen. Wenn das Zubehörteil beschädigt ist, bricht es bei diesen Test.

Personliche Schutzausrüstung tragen. Tragen Sie je nach Verwendungsart Ihres Werkzeuges eine Schutzmaske, Sicherheitsbrille, oder Schutzbrille. Tragen Sie bei Bedarf eine Staubschutzmaske, einen Gehorschutz, Handschuhe und eine Schutzschürze, um sich gegen fliegende Fremdkörper (Schleifelemente, Holzspäne, usw.) zu schützen. Die Schutzbrille soll die Augen vor Verletzung durch fliegende Teilchen schützen. Staubschutzmasken dieren dazu, die bei der durchgeführten Arbeit erzeugten Partikel zu filtern. Anhaltender, starker Lärn kann zu Gehörverlust führen.
■Bitten Sie Besucher darum, sich in gebührendem Abstand vom Arbeitsbereich aufzuhalten und Schutzkleidung zu tragen. Jedi, der den Arbeitsbereich betritt muss eine persönliche Schutzausrüstung tragen. Splitter des zu bearbeitenden Teils oder zerbrochenes Zubehör konnen bis außerhalb des Arbeitsbereiches geschleudert werden und schwere Verletzungen verursachen.
Halten Sie das Werkzeug nur an den isolierten und rutschsicheren Griffen fest, wenn Sie an einer Fläche arbeiten, die elektrische Leitungen verstecken können, oder wenn das Stromkabel auf den Arbeitsweg des Werkzeugs geraten könnte. Der Kontakt mit unter Strom stehenden Leitungen kann Strom in die Metallteile leiten und einen Elektroschock auslösen.
Halten Sie das Stromkabel welt genug vom sich drehenden Zubehörteil entfernt. Falls Sie die Kontrolle über Ihr Werkzeug verlieren, konnte das Stromkabel durchtrennt oder verklemmt und ihre Hand oder Ihr Arm vom drehenden Zubehörteil mitgerissen werden.
■Legen Sie Ihr Werkzeug nie ab, bevor das Zubehörteil vollständig zum Stillstand gekommen ist. Die mit ihrer Schleifmaschine gefelieferten Schleifpapiere sind wiederverwendbar.

Deutsch

■Lassen Sie Ihr Werkzeug nicht eingeschaltet, während Sie es transportieren. Das sich drehende Zubehörteil könnte sich in ihren Kleidern verfangen und Sie schwer verletzen.
Saubern Sie regelmäßig die Luftungsspalten des Werkzeugs. Wenn Sie es weiter drehen, kann es nicht mehr korrekt verriegelt werden.
■Benutzen Sie Ihr Werkzeug nicht in der Nähelicht entflammbarer Produkte. Funken konnten sie entflammen.
■Benutzen Sie kein Zubehör, das Kühlwasser besteht. Die Benutzung von Wasser oder Kühlflüssigkeiten kann elektrische Schläge oder Elektroschocks verursichen.

BITTE BEACHTEN: Die oberstehende Vorschrift gilt nicht für Werkzeuge, die speziell dazu konzipiert wurden, mit Kühlflüssigkeit benutzt zu werden.

WEITERESICHERHEITSHINWEISEFURALEOPERATIONEN

Allgemeine zusätzliche Sicherheitsvorschriften Rückprall

Der Rückprall ist eine plottliche Reaktion, die auftreten kann, wenn die sich drehende Schleifscheibe, der Schleifschuh, die Bürste oder ein anderes Zubehörteil sich verklemmt oder verbiegt und die schnelle Blockierung des Zubehörs verursacht. Das weiter funktionierende Werkzeug schleudert das Werkzeug dann in die Richtung, die der Benutzungsrichtung des Zubehörs entgegen liegt. Wenn zum Beispiel eine Schleifscheibe sich im zu bearbeitenden Teil verklemmt oder verbiegt, besteht die Gefahr, dass die Schnittfl äche der Scheibe sich in die Oberfl äche des zu bearbeitenden Teils einfristst was die Scheibe unvermittelt aus dem Teil schn. Das drehende Zubehörteil konnte mit der Oberfl äche, auf der es abgelegt wurde, in Kontakt kommt und es besteht die Gefahr, dass Sie die Kontrolle über das Werkzeug verlieren.Die Schleifscheibe kann beim Rückprall auch brechen. Der Rückprall ist die Folge unangebrachter Benutzung des Werkzeugs und/oder des Verfahrens oder unangemessener Benutzungsbedingungen.

Er kann durch die Beachtung bestimmter Sicherheitsmaßnahmen vermieden werden:

■Halten Sie das Werkzug gut fest und positionieren Sie ihren Körper und ihren Arm so, dass Sie einen eventuellen Rückprall kontrollieren können. Wenn das Werkzeug über einen zusätzlichen Handgriff verfügt, dann halten Sieihn stets fest, um im Falle eines Rückpralls oder eines Gegenwirkmoments beim Einsatz den Werkzeugs eine optimale Kontrolle über das Werkzeug zu haben. Die Motorluftung lasst Staub ins Motorgehauseinnere eindringen, dies kann zur Ansammlung von Metallpartikeln führen und Elektroschocks auslösen.

■Bringen Sie ihre Hand niemals in die Naze des drehenden Zubehörteils, dies kann im Falle eines Rückpralls schwere Körperverletzungen vermeiden. Zubehör kann über ihre Hand zurückschlagen.
■Stellen Sie sich nicht in den Bereich, in deren Richtung das Werkzeug im Falle eines Rückpralls geschleudert werden können. Das Werkzeug wird bei einem Rückprall in die entgegen gesetzte Richtung der Scheibendrehung geschleudert.
Geben Sie besonderss Acht, wenn Sie an Ecken, scharfen Kanten usw. arbeiten. Vermeiden Sie es, mit dem Zubehörteil abzurutschen oder es einzuklemen. Wenn Sie an Ecken oder scharfen Kanten arbeiten, oder mit dem Werkzeug abrutschen, ist das Risiko, das Zubehörteil zu blockieren, die Kontrolle über das Werkzeug zu verlieren und einen Rückprall zu verursachen, groß.
■ Benutzen Sie mit thisem Werkzeug niemals ein Holztrennsage- oder Sageblatt. Solche Sageblätter steigern das Rückprallrisiko und die Gefahr, die Kontrolle über das Werkzeug zu verlieren.

BESONDERE SICHERHEITSVORSCHRIFTEN

■Prufen Sie, ob die auf der Schleifscheibe angegebene Hochstdrehzahl mindestens der Nenndrehzahl des Gerats entspricht.
■Vergewissern Sie sich, dass der Durchmesser der Schleifscheibe dem Gerät entspricht und dass die Schleifscheibe einwandfrei auf der Welle sitzt.
Die Schleifscheiben müssen an einem trockenen Ort aufbewährt werden.
■Stellen Sie kein Objekt auf die Schleifscheiben.
Die Schleifscheiben dürfen ausschließlich zu Schleifarbeiten verwendet werden.
Die Schleifscheiben müssen aufgeräumt und vorsichtig gehandhabt werden (entsprechend den Angaben des Herstellers).
■Vergewissern Sie sich vor Verwendung der Schleifscheibe, dass diese keine ausgebrochenen Stellen oder Risse aufweist. Falls dies der Fall ist, kann die Scheibe brechen und dies kann zu schweren Körperverletzungen führen.
■Vergewissern Sie sich, dass die Schleifscheibe gemäß den Anweisungen der vorliegenden Bedienungsanleitung montiert ist.
■Vergewissern Sie sich vor der Verwendung, dass die Schleifscheibe korrekt montiert und angezogen ist, und halten Sie Ihr Gerät dann während 30 Sekunden ohne Belastung laufen; halten Sie das Gerät damit so, dass keine gefährliche Situation auftritt. Halten Sie Ihr Gerätsofar an, wenn es zu stark vibriert oder wenn Sie andere Probleme feststellen. Kontrollieren sie in thisem Fall Ihr

Deutsch

Gerät, um die Ursache des Problems festzustellen.

■Verwenden Sie keine Reduzierunge oder Zwischenstücke, um die Bohrung von Schleifscheiben mit zu großer Bohrung zu verkleinern.
■Prufen Sie, ob das zu bearbeitende Werkstück korrekt befestigt ist.
■Verwenden Sie nur empfohlenes Zubehor.
■Vergewissern Sie sich, dass die bei der Verwendung des Gerats erzeugten Funken keine gefährlichen Situationen herbeiführen, wie z. B. dass diese nicht auf Personen oder entzündliche Substanzen spritzen.
■Tragen Sie stets eine Schutzbrille und einen Gehorschutz.
■Verwenden Sie falls erforderlich andere Schutzausrüstungen, wie z. B. Handschuhe, eine Schürze oder einen Helm.
■Stellen Sie Ihr Gerät niemals auf den Boden oder auf andere Flächen, während es in Betrieb ist. Beachten Sie, dass die Schleifscheibe nach dem Ausschalten erst nach einigen Momenten zu einem vollständigen Stillstand kommt. Sie)dürfen die Schleifscheibeniemals berühren oder auf den Boden oder andere Flächen stellen, während sie rotiert.
■Der Flansch der Schleifscheibe und der außere Flansch mussen denselben Außendurchmesser haben.
■Verwenden Sie Ihr Gerät nur für die Anwendungen, für die es entwickelt wurde. Setzen Sie Ihr Gerät niemals als ein stationäre Gerät ein.Verwenden Sie niemals Kühlflüssigkeit oder Kühlwasser.
■Halten Sie Ihr Gerät bei der Verwendung fest mit beiden Händen.

TECHNISCHE DATEN

Durchmesser der Schleifscheibe	115 mm (4.5 in)	125 mm (5 in)
Dicke 6 mm	6 mm
Elektrische Spannung	230 V - 240 V~50 Hz	230 V - 240 V~50 Hz
Eingangsleistung	750 W	750 W
Gewinde der Welle	M14	M14
Nenndrehzahl	11,000 min-1	11,000 min-1
Gesamtlänge	310 mm	310 mm
Nettogewicht	2.35 kg	2.4 kg

BITTE BEACHTEN: Prufen Sie das Typenschild des Geräts, Denn die Spannung kann je nach Land unterscheidlich sein.

Maximale Umfangsgeschwindigkeit der Schleifscheibe: 4,800 m/min

Berechnungsbeispel:

3.14×125×11,000/1,000= 4,320

Umfangsgeschwindigkeit der Schleifscheibe 4,320

Durchmesser der Schleifscheibe 125

Leerlaufgeschwindigkeit der Schleifscheibe 11,000

STANDARDZUBEHÖR

■Seitengriff
Bedienungsschlüssel

In manchen Ländern wird eine Schleifscheibe mit dem Zubehör geliefert.

BETRIEB

Zie afbeelding 3.

WARNING

Die schutzgehäuse müssen stets montiert sein. Achten sie darauf, dass sie die beluftungsschlitze nicht abdecken, um ein korrektes abkühlen des motors zu gewährleisten.

Für eine effiziente Arbeit, müssen der auf das Gerät ausgeübte Druck sowie die Kontaktfläche zwischen der Schleifscheibe und dem zu bearbeitenden Teil kontrolliert werden. Flache Flächen werden mit einem spitzen Winkel zwischen der Schleifscheibe und dem Werkstück (normalerweise zwischen 10^ und 20^ ) bearbeitet. Warten Sie, bis die Schleifscheibe ihre maximale Geschwindigkeit erreicht hat, bevor Sie mit dem Schleifen beginnen. Ein zu großer Winkel bewirkt eine Koncentration des Druckes auf eine keine Fläche und dies kann die Arbeitsfläche aushöhlen oder verbrennen.

EIN-/AUS-SCHALTER

Zie afbeelding 2.

Zum Ein- oder Ausschalten these Geräts muss der Ein-/Aus-Schalter nach vorne geschoben oder freiogegeben werden.
■Um ihren Schleifer im Dauerbetrieb zu verwenden, schieben Sie den Schalter nach vorne und drücken auf das vordere Ende, umihn in der Position 'Ein' zu sperren.

Deutsch

Um den Ein-/Aus-Schalter zu entriegeln, drucken Sie auf das hintere Ende des Ein-/Aus-Schalters.

MONTAGE DER SCHLEIFSCHEBE

Zie afbeelding 4-5.

■Montieren Sie den inneren Flansch und die Schleifscheibe an der Welle, bevor Sie den außern Flansch befestigen.
■Vergewissern Sie sich, dass die Schleifscheibe auf der Wellennabe zwischen dem äußerten und dem inneren Flansch richtig ausgerichtet ist.
■Drucken Sie den Blockierknopf der Welle, der sich rechts vom Motorbehause befindet.
■Ziehen Sie den äußerten Flansch mit dem im Lieferumfang enthaltenen Bedienschluss im Uhrzeigersinn an.

WARNING

Prufen Sie sorgfältig, ob die Schleifscheibe keine Risse aufweist. Ersetzen Sie alle Schleifscheiben mit Rissensofar.

SCHUTZGEHÄUSE

Zie afbeelding 6-7.

Öffnen Sie den Sperrhebel des Schutzgehäuses und setzen Sie das Schutzgehäuse in der gewünschten Position ein. Sie können das Schutz-gehäuse um maximal 90^ nach rechts oder nach links drehen. Wenn Sie es weiter drehen, kann es nicht mehr korrekt verriegelt werden.

SPANNUNGS-LED

Ihr Winkelschleifer ist mit einer Spannings-LED ausgestattet, die leuchtet, wenn das Gerät an das Stromnetz angeschlossen wird. Diese LED zeigt an, dass der Winkelschleifer unter Spannung stehen und in Betrieb gesetzt wird, sobald Sie den Ein-/Aus-Schalter nach vorne schiben.

WARTUNG UND PFLEGE

Vergewissern Sie sich nach der Verwendung, dass Ihr Gerät in einwandfreiem Zustand ist.

Es empfie eht sich, Ihr Gerät mindestens einmal pro Jahr zu einem autorisierten Ryobi-Kundendienst zu bringen, um es komplett zu schmieren und zu reinigen.

WARNING

Nehmen sie keine einstellung vor, während der motor in betrieb ist.

Ziehen sie stets das netzkabel ab, bevor sie ein Teil auswechseln (diamantscheibe, schleifscheibe usw.), das gerät schmieren sowie vor allen wartungsarbeiten am gerät.

WARNING

Für eine höhere Sicherheit und Zuverlösigkeit müssen alle Reparaturen von einem autorisierten Ryobi-Kundendienst durchgeführt werden.

Bewahren sie diese anleitung auf.

UMWELTSCHUTZ

Recyclceln Sie die Rohstoffe anstatt sie in die Haushaltsabfälle zu geben. Zum Schutz der Umwelt müssen das Gerät, die Zubehörteile und die Verpackungen getrennt entsorgt werden.

SYMBOL

Sicherheitswannung

V Volt

Hz Hertz

Wechselstrom

W Watt

n。 Leerlaufdrehzahl

min1 Feuer- und Explosionsgefahr!

CE-Konformitat

Doppelisolierung

Gehorschutzragen

Augenschutzragen

Bitte lesen Sie die Anweisungen sorgfältig, bevor Sie das Gerät einschalten.

Elektrische Geräte sollen nicht mit dem übrigen Müll entsorgt werden.itte entsorgen Sie diese an den entsprechenden Entsorgungsstellen. Wenden Sie sich an die örtliche Behörde oder ihren Handler, um Auskunft über die Entsorgung zu erhalten.

Espanol

DESCRIPCION

Extrahandtag
Servicenyckel

GARANTIE-BEDINGUNGEN

Für alle Ryobi-Produkte gilt eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von vierundzwanzig (24) Monaten ab dem Datum der vom Wiederverkäfer für den Endbenutzer ausgestellungen Originalrechnung.

Fehler, die auf Grund einer normalen Abnutzung, einer unberechtigten oder falschen Wartung oder Handhabung oder durch eine Überbelastung auftreten, sind von der Garantie ausgeschlossen. Dies gilt auch für Zubehörteile wie Batterien, Glühbirnen, Sägeblätter, Ansatzstücke, Beutel usw.

Senden Sie das Produkt im Fall eines Defekts innerhalb des Garantiezeitraumes in NICT ZERLEGTEM Zustand zusammen mit dem Kaufnachweis an ihren Handler oder Ihr nachstes Ryobi-Kundendienstzentrum zurück.

These Garantie hat keine Auswirkungen auf ihre gesetzlichen Rechte in Bezug auf fehlerhafte Produkte.

ES

GARANTÍA - CONDICIONES

Der in this informationblatt genanzi Schwingungspegel wurde entsprechend dem standardisierten Test von EN60745 gemessen und kann benutz werden um das Werkzeug mit anderen zu vergleichen. Er kann benutz werden, um eine vorausgehende Einschätzung der Exposition durchzufahren. Der genanzierte Schwingungspegel repreSENTiert den Haupteinsatzbereich des Werkzeugs. Jedoch kann das Werkzeug für verschiedene Einsatzbereiche benutz werden. Mit entsprechenden Zusammengeräten oder bei schlechter Wartung kann der Schwingungspegel entsprechlich sein. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant erhöht werden.

Eine Einschätzung der Exposition zu Schwingungen sollen auch die Zeiten wenn das Werkzeug ausgeschäft ist, oder wenn es angeschaltet aber nicht in Betrieb ist, in Betracht ziehen. Dadurch kann die Expositionshöhe über die gesamte Arbeitszeit signifikant reduziert werden. Identifizieren Sie zusätzliche Sicherheitsmaßnahmen um die Bedienungsperson vor den Effekten der Schwingungen zu schützen, wie zum Beispiel: Das Werkzeug und Zusatzgeräte warten, Höhe warmhalten und Organisation der Arbeitszeiten.

ADVERTENCIA

DE KONFORMITÄTSERKLÄRUNG

Wir erklaren in alleiniger Verantwortung, dass这点 Produkt mit den folgenden Normen oder normativen Dokumenten über-einstimmt: 2006/42/EC, 2006/95/EC, 2004/108/EC, EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60745-1, EN60745-2-3, EN62233. Gerauschpegel [K=3dB(A)]: Lp=87.5dB(A) Lw=98.5dB(A) Vibrationsgrad [K=1.5m/s²]: ah=5.9m/s²
