BRUKSANVISNING M7 Auto Ghibli

Brug og vedligeholdelse

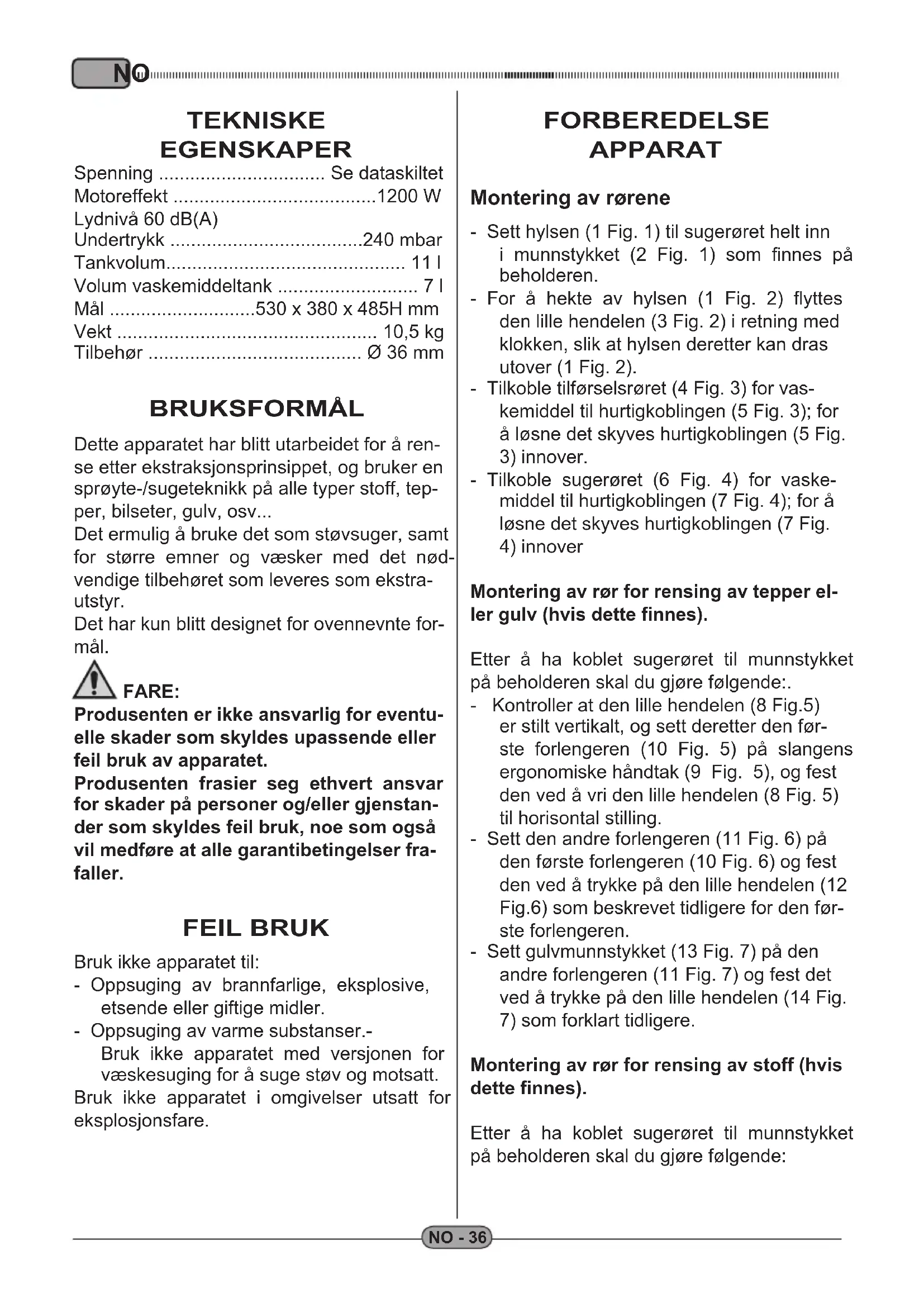

- Tilkoble sugerøret (6 Fig. 4) for vaske- middel til hurtigkoblingen (7 Fig. 4); for å løsne det skyves hurtigkoblingen (7 Fig.

Montering av rør for rensing av tepper el- ler gulv (hvis dette finnes). Etter å ha koblet sugerøret til munnstykket på beholderen skal du gjøre følgende:. - Kontroller at den lille hendelen (8 Fig.5) er stilt vertikalt, og sett deretter den før- ste forlengeren (10 Fig. 5) på slangens ergonomiske håndtak (9 Fig. 5), og fest den ved å vri den lille hendelen (8 Fig. 5) til horisontal stilling. - Sett den andre forlengeren (11 Fig. 6) på den første forlengeren (10 Fig. 6) og fest den ved å trykke på den lille hendelen (12 Fig.6) som beskrevet tidligere for den før- ste forlengeren. - Sett gulvmunnstykket (13 Fig. 7) på den andre forlengeren (11 Fig. 7) og fest det ved å trykke på den lille hendelen (14 Fig.

7) som forklart tidligere.

Montering av rør for rensing av stoff (hvis dette finnes). Etter å ha koblet sugerøret til munnstykket på beholderen skal du gjøre følgende:NO - 37

- Kontroller at den lille hendelen (8 Fig.8) er stilt vertikalt, og sett deretter stoffmunn- stykket (15 Fig. 8) på det ergonomiske håndtaket (9 Fig. 8) og fest det ved å vri den lille hendelen (8 Fig. 8) til horisontal stilling. Montering av profesjonelt rør for rensing av stoff (hvis dette finnes). Etter å ha koblet sugerøret til munnstykket på beholderen skal du gjøre følgende:. - Sett stoffmunnstykket (16 Fig. 9) inn i slangen (17 Fig. 9). - Koble røret for vaskemiddel (18 Fig. 9) til hurtigkoblingen (19 Fig. 9) på slangen; for å hekte det av skyves hurtigkoblingen (19 Fig. 9) mot røret. Påfylling av vaskemiddeltanken. - Fjern lokket (20 Fig. 10) og hell vaskemid- del som er egnet for den overflaten som skal vaskes ned i tanken (21 Fig. 10). MERKNAD: For dosering av vaskemiddelet henvises det til produsentens instruksjoner. - Sett tilbake lokket (20 Fig.10)

- Apparatet er utstyrt med hjul og kan derfor dras bortover med slangen under bruk. - For å løfte det, setter du fingrene inn un- der håndtaket (22 Fig.11) som finnes på øvre del av dekselet. Ingangsetting av apparatet - Sett støpselet (23 Fig. 12) i stikkontak- ten. - Sett bryteren (24 Fig.13) på “I” for å starte sugemotoren. Lyset på bryteren tennes. - Sett bryteren (25 Fig.13) på “I” for å starte vaskemiddelpumpen. Lyset på bryteren tennes. MERKNAD: Sugemotoren og vaskemiddelpumpen drives uavhengig og det er derfor mulig å: - rense stoff eller gulv/tepper ved å kun starte vaskemiddelpumpen - rense og samtidig suge opp væske ved å starte vaskemiddelpumpen og sugemo- toren samtidig; - suge opp væske ved å kun starte suge- motoren. MERKNAD: På det ergonomiske håndtaket (hvis dette finnes) er det mulig å justere sugekraften med skyvebryteren (26 Fig.14). Ved å åpne klaffen (27 Fig. 14) senkes su- gekraften. Rensing av gulv eller tepper - For å rense gulv eller tepper er det nød- vendig å montere røret med ergonomisk håndtak (9 Fig. 15), forlengerne (10 og 11 Fig. 15) og gulvmunnstykket (13 Fig. 15), hvis disse finnes. - Start sugemotoren og vaskemiddelpum- pen ved å trykke på de respektive bry- terne (24 - 25 Fig.13). - Trykk på knappen (28 Fig.15) for å sprøyte vaskemiddel, og slipp den opp for å stoppe sprøytingen. Det er mulig å blokkere knappen (28 Fig.15) slik at den forblir inne (kontinuerlig sprøyting av vas- kemiddel) ved å flytte glideren (29 Fig.15) mot knappen (28 Fig.15). Ved å flytte glideren (29 Fig.15) til opprin- nelig stilling frigjøres knappen og sprøy- tingen av vaskemiddel stoppes. - Vaskemiddelet som har blitt sprøytet ut renser gulvet/teppet, og den skitne væs- ken blir sugd opp i apparatets tank. Ved svært mye skitt anbefales det å sprøyte væskemiddel på den skitne overflaten uten å suge det opp og la det virke i noen sekunder før man går over en runde til med rensing og oppsuging.NO - 38 ITNO MERKNAD: For å unngå at vaskemiddelpumpen blir ødelagt, anbefales det å stoppe pumpens funksjon med den tilhørende bryteren hvis det ikke blir utført doseringer i løpet av flere minutter. MERKNAD: Når oppsamlingstanken er full, øker appara- tets lydnivå og det suger ikke lenger. Da skal apparatet slås av og tanken tømmes som forklart i de respektive avsnittene. Rensing av seter - Monter stoffmunnstykket (30 Fig. 16) på det tilhørende røret (31 Fig. 16). - Start sugemotoren og vaskemiddelpum- pen ved å trykke på de respektive bry- terne (24 - 25 Fig.13). - Plasser munnstykket på stoffet ved å trykke lett, og trykk deretter på knap- pen (28 Fig. 15) eller hendelen (32 Fig. 15), avhengig av type munnstykke, for å sprøyte vaskemiddel, og slipp den opp for å stoppe sprøytingen. Ved svært mye skitt anbefales det å sprøyte væskemiddel på den skitne over- flaten uten å suge det opp og la det virke i noen sekunder før man går over en runde til med rensing og oppsuging. MERKNAD: For å unngå at vaskemiddelpumpen blir ødelagt, anbefales det å stoppe pumpens funksjon med den tilhørende bryteren hvis det ikke blir utført doseringer i løpet av flere minutter. MERKNAD: Når oppsamlingstanken er full, øker appara- tets lydnivå og det suger ikke lenger. Da skal apparatet slås av og tanken tømmes som forklart i de respektive avsnittene. Slå av apparatet - Sett bryterne (24 og 25 Fig. 13) på ”0” for å slå av apparatet; lysene på bryterne slås av. - Dra støpselet (23 Fig.12) ut av stikkon- takten. - Kveil opp ledningen (33 Fig. 17) og hekt den på festet (34 Fig. 17).

VEDLIKEHOLD FARE: Før ethvert vedlikeholdsinngrep skal støpselet fjernes fra stikkontakten. Daglig rengjøring Tømming av oppsamlingstanken - Frakoble tilførselsrøret for vaskemiddel (4 Fig. 3) og slangen (1 Fig. 2). - Frakoble røret for oppsuging av vaske- middel (6 Fig.4). - Hekt av hendlene (35 Fig. 18) og fjern toppen (36 Fig. 19) sammen med moto- ren. - Fjern vaskemiddelbeholderen (21 Fig.

20) ved å ta tak i de dertil bestemte hånd-

takene, og løft den opp. - Plasser deg ved en gulvsluk og tøm væs- ken ut fra oppsamlingstanken (37 Fig. 21). - Rengjør innsiden av tanken med rennen- de vann og monter alt sammen tilbake ved å gå frem i motsatt rekkefølge av det som ble gjort ved demonteringen. Rengjøring av doseringskretsen for vaskemiddel Når den daglige arbeidsøkten er avsluttet er det nødvendig å rengjøre doseringskretsen for vaskemiddel for å unngå tilstoppinger på følgende måte: - Frakoble tilførselsrøret for vaskemiddel (4 Fig.3). - Frakoble røret for oppsuging av vaske- middel (6 Fig.4).NO - 39

takene, og løft den opp. - Ta av lokket (20 Fig. 10) til vaskemiddel- beholderen og tøm gjenværende væske ned i en egnet beholder. - Rengjør innsiden av vaskemiddelbehol- deren under rennende vann. - Monter tilbake alt sammen ved å jobbe i motsatt rekkefølge. - Tøm rent vann i vaskemiddelbeholderen, tilkoble apparatet elektrisk og start dose- ringspumpen ved å trykke på bryteren (25 Fig. 13). - Rengjør kretsen ved å trykke på knappen (28 Fig. 15) eller hendelen (32 Fig. 15) avhengig av type munnstykke. - Sprøyt ut væske fra munnstykket helt til det kun kommer rent vann ut av dysen.. - Tøm vannet ut av vaskemiddelbeholde- ren som forklart ovenfor. Rengjøring av apparatets utside - Rengjør apparatet på utsiden med en klut som er fuktet med vann eller nøytralt vas- kemiddel. FARE: Vask ikke apparatet med vannstråler. Regelmessige kontroller Kontroll av luftfilteret - Skru løs skruene (38 Fig. 22) og fjern dekselet (39 Fig. 22). - Fjern filteret (40 Fig. 23) og rengjør det med trykkluft (Fig. 24). Det er mulig å rengjøre filteret i lunkent vann og kun montere det tilbake etter at det har tørket fullstendig; hvis det er altfor skittent skal det skiftes. - Monter tilbake alt sammen ved å jobbe i motsatt rekkefølge av det som ble gjort ved demontering. Rengjøring av spraydyse for vaskemiddel Hvis man merker at vaskemiddelet ikke ren- ner jevnt ut er det nødvendig å rengjøre dy- sen som forklart nedenfor: - Fjern ringen (37 Fig. 25). - Ta av dysen (38 Fig.25) og rengjør den under rennende vann. Hvis den er tilstop- pet skal du bruke en nål og passe på at du ikke deformerer dysen. - Monter tilbake alt sammen ved å jobbe i motsatt rekkefølge. Rengjøring av sugefilteret for vaskemiddel Hvis man merker at vaskemiddelet ikke blir korrekt sugd opp er det nødvendig å kontrol- lere og rengjøre sugefilteret som finnes på innsiden av vaskemiddeltanken. - Bruk et skrujern til å løsne sugetappen (39 Fig. 26) og trekk den ut fra beholde- ren sammen med det tilhørende sugerø- ret. - Ta ut filteret (40 Fig.26) og vask det un- der rennende vann. Hvis det er altfor til- stoppet skal det skiftes. - Monter tilbake alt sammen ved å jobbe i motsatt rekkefølge. Utskifting av skrape til gulvmunnstykke (hvis denne finnes) Hvis man har vanskeligheter med å suge opp vaskemiddelet under rensingen og hvis gul- vet eller teppet forblir vått, er det nødvendig å kontrollere skrapens tilstand (41 Fig. 27). Hvis skrapen viser seg å være slitt eller øde- lagt er det nødvendig å skifte den ved å dra skrapen og børsten ut av munnstykket som indikert i figur 27. RESERVEDELER Manuell slange (vers. auto) Kod. 7180085 Uttrekker M7 + bånd Kod. 6010692 Liten slange Kod. 6010695NO - 40 ITNO
