NÁVOD NA OBSLUHU M7 Auto Ghibli

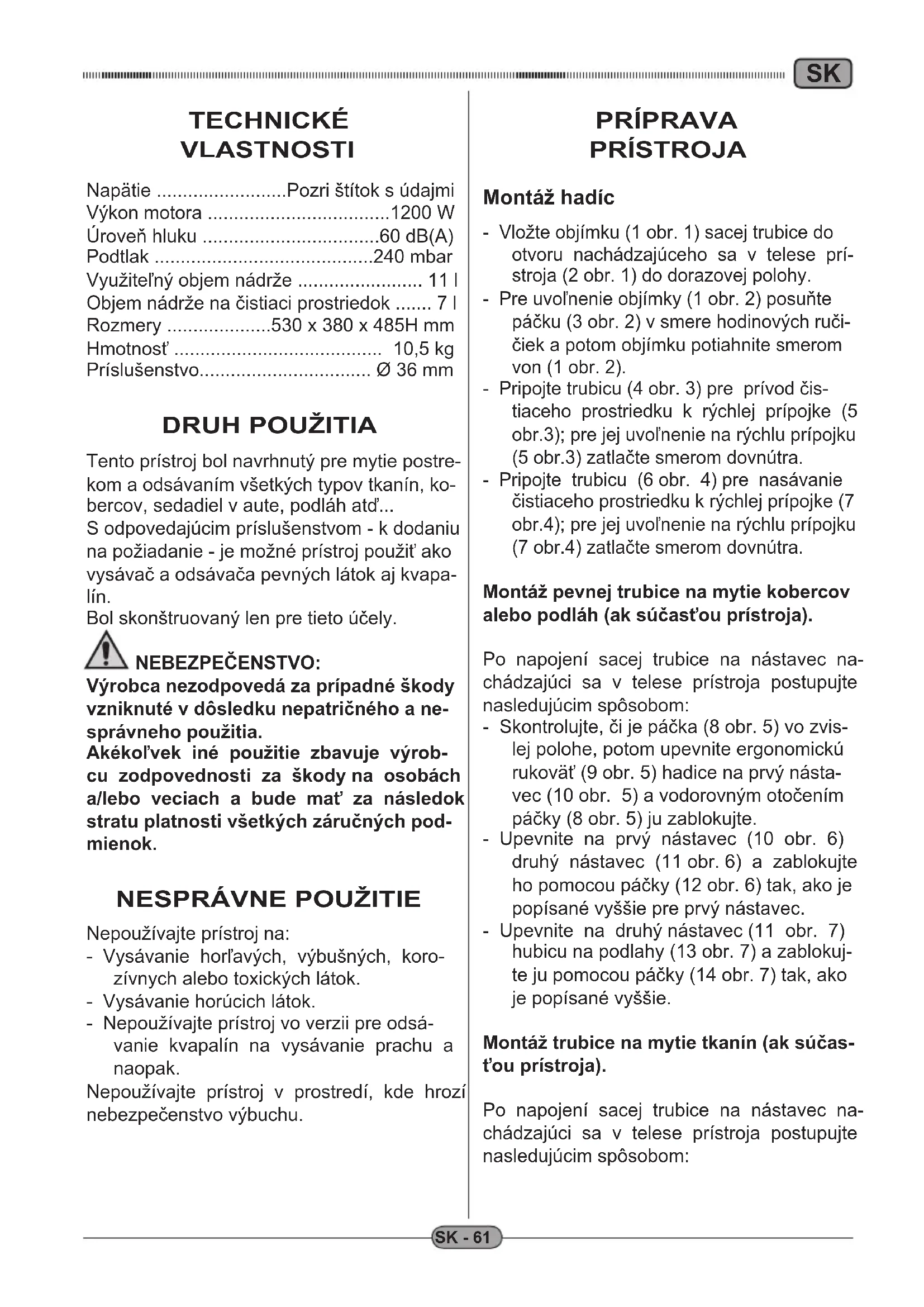

Tento prístroj bol navrhnutý pre mytie postre- kom a odsávaním všetkých typov tkanín, ko- bercov, sedadiel v aute, podláh atď... S odpovedajúcim príslušenstvom - k dodaniu na požiadanie - je možné prístroj použiť ako vysávač a odsávača pevných látok aj kvapa- lín. Bol skonštruovaný len pre tieto účely. NEBEZPEČENSTVO: Výrobca nezodpovedá za prípadné škody vzniknuté v dôsledku nepatričného a ne- správneho použitia. Akékoľvek iné použitie zbavuje výrob- cu zodpovednosti za škody na osobách a/lebo veciach a bude mať za následok stratu platnosti všetkých záručných pod- mienok.

Nepoužívajte prístroj na: - Vysávanie horľavých, výbušných, koro- zívnych alebo toxických látok. - Vysávanie horúcich látok. - Nepoužívajte prístroj vo verzii pre odsá- vanie kvapalín na vysávanie prachu a naopak. Nepoužívajte prístroj v prostredí, kde hrozí nebezpečenstvo výbuchu. PRÍPRAVA PRÍSTROJA Montáž hadíc - Vložte objímku (1 obr. 1) sacej trubice do otvoru nachádzajúceho sa v telese prí- stroja (2 obr. 1) do dorazovej polohy. - Pre uvoľnenie objímky (1 obr. 2) posuňte páčku (3 obr. 2) v smere hodinových ruči- čiek a potom objímku potiahnite smerom von (1 obr. 2). - Pripojte trubicu (4 obr. 3) pre prívod čis- tiaceho prostriedku k rýchlej prípojke (5 obr.3); pre jej uvoľnenie na rýchlu prípojku (5 obr.3) zatlačte smerom dovnútra. - Pripojte trubicu (6 obr. 4) pre nasávanie čistiaceho prostriedku k rýchlej prípojke (7 obr.4); pre jej uvoľnenie na rýchlu prípojku (7 obr.4) zatlačte smerom dovnútra. Montáž pevnej trubice na mytie kobercov alebo podláh (ak súčasťou prístroja). Po napojení sacej trubice na nástavec na- chádzajúci sa v telese prístroja postupujte nasledujúcim spôsobom: - Skontrolujte, či je páčka (8 obr. 5) vo zvis- lej polohe, potom upevnite ergonomickú rukoväť (9 obr. 5) hadice na prvý násta- vec (10 obr. 5) a vodorovným otočením páčky (8 obr. 5) ju zablokujte. - Upevnite na prvý nástavec (10 obr. 6) druhý nástavec (11 obr. 6) a zablokujte ho pomocou páčky (12 obr. 6) tak, ako je popísané vyššie pre prvý nástavec. - Upevnite na druhý nástavec (11 obr. 7) hubicu na podlahy (13 obr. 7) a zablokuj- te ju pomocou páčky (14 obr. 7) tak, ako je popísané vyššie. Montáž trubice na mytie tkanín (ak súčas- ťou prístroja). Po napojení sacej trubice na nástavec na- chádzajúci sa v telese prístroja postupujte nasledujúcim spôsobom:ITSK SK - 62 - Skontrolujte, či je páčka (8 obr. 8) vo zvis- lej polohe, potom na ergonomickú ruko- väť (9 obr. 8) upevnite hubicu na tkaniny (15 obr. 8) a vodorovným otočením páčky (8 obr. 8) ju zablokujte. Montáž profesionálnej trubice na mytie tkanín (ak súčasťou prístroja). Po napojení sacej trubice na nástavec na- chádzajúci sa v telese prístroja postupujte nasledujúcim spôsobom: - Vložte do hadice (17 obr. 9) hubicu na tkaniny (16 obr. 9). - Pripojte trubicu čistiaceho prostriedku (18 obr. 9) k rýchlej prípojke (19 obr. 9) na- chádzajúcej sa na hadici; pre jej uvoľne- nie na rýchlu prípojku (19 obr. 9) zatlačte smerom k trubici. Napĺňanie nádrže na čistiaci prostriedok. - Odstráňte zátku (20 obr. 10), nalejte do nádrže (21 obr. 10) čistiaci prostriedok vhodný pre povrch, ktorý hodláte myť. POZNÁMKA: Dávkovanie čistiaceho prostriedku je uvede- né v pokynoch výrobcu. - Vráťte zátku (20 obr. 10) na svoje miesto

- Prístroj je vybavený kolieskami, a preto je možné ho počas používania poťahovať za hadicu. - Ak chcete prístroj zdvihnúť, chyťte ho prstami za príslušné držadlo (22 obr. 11) vytvorené v hornej časti veka. Spustenie prístroja - Vložte zástrčku (23 obr. 12) do elektrickej zásuvky. - Stlačte vypínač (24 obr. 13) so symbolom „I“, čím sa spustí sací motor, vypínač sa rozsvieti. - Stlačte vypínač (25 obr. 13) so symbo- lom „I“, čím sa spustí čerpadlo čistiaceho prostriedku, vypínač sa rozsvieti. POZNÁMKA: Sací motor a čerpadlo čistiaceho prostriedku fungujú nezávisle, preto je možné:

myť tkaniny alebo podlahy / koberce len spustením čerpadla čistiaceho prostriedku; - myť a zároveň sať kvapalinu súčasným spustením čerpadla čistiaceho prostried- ku a sania; - sať kvapaliny len spustením sacieho mo- tora. POZNÁMKA: Intenzitu vysávania je možné upraviť pomocou prepínača (26 obr. 14) umiestneného na ergo- nomickej rukoväti (ak je súčasťou prístroja). Otvorením otvoru (27 obr. 14) možno intenzi- tu vysávania znížiť. Mytie podláh alebo kobercov - Pre mytie podláh alebo kobercov je treba namontovať trubicu s ergonomickou ru- koväťou (9 obr. 15), pevné nástavce (10 a 11 obr. 15) a hubicu na podlahy (13 obr.

15) - ak sú súčasťou prístroja.

- Stlačením príslušných vypínačov spusťte sanie a čerpadlo čistiaceho prostriedku (24 - 25 obr. 13). - Čistiaci prostriedok dodáte stlačením tla- čidla (28 obr. 15), uvoľnením tlačidla sa jeho dodávka zastaví. Posunutím jazdca (29 obr. 15) smerom k tlačidlu (28 obr. 15) je možné tlačidlo (28 obr. 15) zablokovať v stlačenej polohe (stála dodávka čistiaceho prostriedku). Opätovným uvedením jazdca (29 obr. 15) do pôvodnej polohy sa tlačidlo uvoľní a do- dávka čistiaceho prostriedku sa zablokuje. - Dodaný čistiaci prostriedok myje podlahu / koberec a špinavá kvapalina je odsáva- ná do nádrže prístroja. V prípadne veľmi špinavých povrchov odporúčame, aby ste na špinavú časť umiestnili čistiaci prostriedok a nechali ho niekoľko sekúnd pôsobiť bez toho, aby ste ho odsali, a potom danú časť umyli a vykonali odsávanie.SK SK - 63 POZNÁMKA: Aby nedošlo k poškodení čerpadla čistiace- ho prostriedku odporúčame, aby ste v prí- pade, že čistiaci prostriedok niekoľko minút nepoužívate, pomocou príslušného tlačidla čerpadlo vypli. POZNÁMKA: Ak je záchytná nádrž plná, prístroj sa stane hlučnejším a nevykonáva odsávanie, proto prístroj vypnite a nádrž vyprázdnite spôso- bom popísaným v príslušných odsekoch. Mytie kresiel - Namontujte na príslušnú trubicu (31 obr.

16) hubicu na tkaniny (30 obr. 16).

- Stlačením príslušných vypínačov spusti- te sanie a čerpadlo čistiaceho prostriedku (24 - 25 obr. 13).

Položte hubicu na tkaninu, mierne potlačte a potom stlačte tlačidlo (28 obr. 15) nebo páčku (32 obr. 15) - v závislosti od typu hubice - čím dôjde k aplikácii čistiaceho prostriedku, uvoľnením aplikáciu zastavíte. V prípade veľmi špinavých povrchov odporúčame, aby ste na špinavú časť umiestnili čistiaci prostriedok a nechali ho niekoľko sekúnd pôsobiť bez toho, aby ste ho odsali, a potom danú časť umyli a vykonali odsávanie. POZNÁMKA: Aby nedošlo k poškodení čerpadla čistiaceho prostriedku odporúčame, aby ste v prípade, že čistiaci prostriedok na niekoľko minút nepoužíva- te, pomocou príslušného tlačidla čerpadlo vypli. POZNÁMKA: Ak je záchytná nádrž plná, prístroj sa stane hlučnejším a nevykonáva odsávanie, proto prístroj vypnite a nádrž vyprázdnite spôso- bom popísaným v príslušných odsekoch. Vypnutie prístroja - Stlačte tlačidlá (24 a 25 obr. 13) so sym- bolom „0“, čím prístroj vypnete; žiarovky umiestnené vo vypínačoch zhasnú. - Vyberte zástrčku (23 obr. 12) z elektrickej zásuvky. - Naviňte kábel (33 obr. 17) a vložte ho na príslušný hák (34 obr. 17).

NEBEZPEČENSTVO: Pred vykonaním akéhokoľvek úkonu v rámci údržby vyberte zástrčku z elektric- kej zásuvky. Každodenné čistenie Vyprázdnenie záchytnej nádrže - Odpojte trubicu pre prívod čistiaceho prostriedku (4 obr. 3) a hadicu (1 obr. 2). - Odpojte trubicu pre nasávanie čistiaceho prostriedku (6 obr. 4). - Uvoľňite páčky (35 obr. 18) a odstráňte hornú časť prístroja (36 obr. 19), ktorej súčasťou je aj motor. - Odstráňte nádobu na čistiaci prostriedok (21 obr. 20) tak, že ju zdvihnete za prí- slušné rukoväti. - Vyprázdnite kvapalinu obsiahnutú v zá- chytnej nádrži (37 obr. 21) do odtokového kanálu. - Vyčistite vnútrajšok nádrže tečúcou vo- dou a potom všetko uveďte na svoje miesto, pričom jednotlivé úkony vykonaj- te v opačnom slede. Čistenie obvodu pre dávkovanie čistiaceho prostriedku Po ukončení práce s prístrojom je treba vyčistiť obvod pre dávkovanie čistiaceho prostriedku, aby nedošlo k jeho upchatiu; po- stupujte nasledujúcim spôsobom: - Odpojte trubicu pre prívod čistiaceho prostriedku (4 obr. 3). - Odpojte trubicu pre nasávanie čistiaceho prostriedku (6 obr. 4).ITSK SK - 64 - Uvoľňite páčky (35 obr. 18) a odstráňte hornú časť prístroja (36 obr. 19), ktorej súčasťou je aj motor. - Odstráňte nádobu na čistiaci prostriedok (21 obr. 20) tak, že ju zdvihnete za prí- slušné rukoväti. - Odstráňte zátku (20 obr. 10) nádoby na čistiaci prostriedok a zvyšnú kvapalinu vyprázdnite do vhodnej nádoby. - Vnútrajšok nádoby na čistiaci prostriedok vymyte tečúcou vodou. - Uveďte všetko na svoje miesto tak, že jednotlivé úkony vykonáte v opačnom slede. - Nalejte do nádoby na čistiaci prostriedok čistú vodu, zapojte prístroj do elektriny a stlačením vypínača (25 obr. 13) spusťte dávkovacie čerpadlo. - Stlačením tlačidla (28 obr. 15) alebo páč- ky (32 obr. 15) - v závislosti od typu hubi- ce - obvod vyčistite. - Vypustite z hubice kvapalinu, dokiaľ z trysky nezačne tiecť čistá voda. - Vypustite vodu nachádzajúcu sa v nádrži na čistiaci prostriedok tak, ako je popísa- né vyššie. Čistenie telesa prístroja - Teleso prístroja vyčistite s použitím han- dry namočenej vo vode alebo neutrálnom čistiacom prostriedku. NEBEZPEČENSTVO: Nečistite prístroj prúdom vody. Pravidelné kontroly Kontrola filtra odvodu vzduchu - Odskrutkujte skrutky (38 obr. 22) a od- stráňte viečko (39 obr. 22). - Odstráňte hubku filtra (40 obr. 23) a vy- čistite ju prúdom vzduchu (obr. 24). Hubku filtra možno omyť vo vlažnej vode a opätovne ju namontovať až po úplnom oschnutí; ak je príliš špinavá, vymeňte ju. - Uveďte všetko na svoje miesto tak, že jednotlivé úkony vykonáte v opačnom slede. Čistenie trysky hubice na čistiaci prostriedok Ak si povšimnete, že čistiaci prostriedok ne- vyteká rovnomerne, je treba v súlade s nižšie uvedeným popisom vyčistiť trysku: - Odstráňte objímku (37 obr. 25). - Odstráňte trysku (38 obr. 25), vyčistite ju pod tečúcou vodou a ak je upchatá, po- užite špendlík, pričom dbajte na to, aby nedošlo k deformácii tvaru trysky. - Uveďte všetko na svoje miesto tak, že jednotlivé úkony vykonáte v opačnom slede. Čistenie sacieho filtru čistiaceho prostriedku Ak si povšimnete, že nedochádza k správne- mu nasávaniu čistiaceho prostriedku, je treba skontrolovať a vyčistiť sací filter umiestnený vnútri nádoby na čistiaci prostriedok. - Pomocou skrutkovača uvoľnite zátku sa- nia (39 obr. 26) a vyberte ju z nádrže spo- lu s príslušnou sacou rúrkou. - Odstráňte filter (40 obr. 26) a omyte ho pod tečúcou vodou, ak je príliš upchatý, je treba ho vymeniť. - Uveďte všetko na svoje miesto tak, že jednotlivé úkony vykonáte v opačnom slede. Výmena zberača hubice na podlahy (ak je súčasťou prístroja) Ak máte počas mytia podláh problém s nasá- vaním mycej kvapaliny a podlaha alebo ko- berec zostáva mokrý, je treba skontrolovať stav zberača (41 obr. 27). Ak je zberač opotrebovaný alebo poškode- ný, je treba ho vymeniť sňatím dielu zberača so štetinami z hubice tak, ako je uvedené na obrázku 27.
