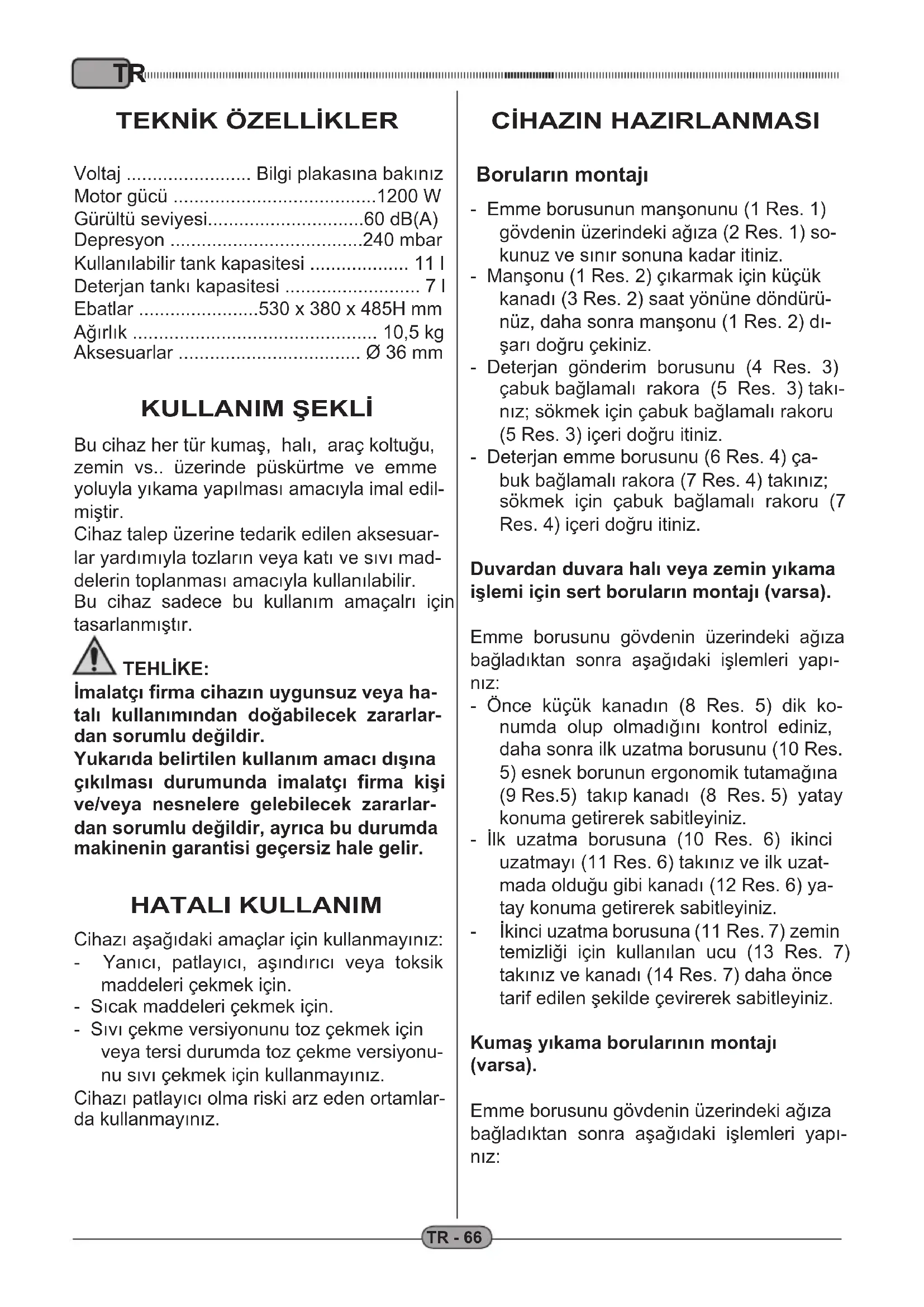

KULLANIM KILAVUZU M7 Auto Ghibli

Voltaj ........................ Bilgi plakasına bakınız Motor gücü .......................................1200 W Gürültü seviyesi..............................60 dB(A) Depresyon .....................................240 mbar Kullanılabilir tank kapasitesi ................... 11 l Deterjan tankı kapasitesi .......................... 7 l Ebatlar .......................530 x 380 x 485H mm Ağırlık ............................................... 10,5 kg Aksesuarlar ................................... Ø 36 mm KULLANIM ŞEKLİ Bu cihaz her tür kumaş, halı, araç koltuğu, zemin vs.. üzerinde püskürtme ve emme yoluyla yıkama yapılması amacıyla imal edil- miştir. Cihaz talep üzerine tedarik edilen aksesuar- lar yardımıyla tozların veya katı ve sıvı mad- delerin toplanması amacıyla kullanılabilir. Bu cihaz sadece bu kullanım amaçalrı için tasarlanmıştır. TEHLİKE: İmalatçı firma cihazın uygunsuz veya ha- talı kullanımından doğabilecek zararlar- dan sorumlu değildir. Yukarıda belirtilen kullanım amacı dışına çıkılması durumunda imalatçı firma kişi ve/veya nesnelere gelebilecek zararlar- dan sorumlu değildir, ayrıca bu durumda makinenin garantisi geçersiz hale gelir. HATALI KULLANIM Cihazı aşağıdaki amaçlar için kullanmayınız: - Yanıcı, patlayıcı, aşındırıcı veya toksik maddeleri çekmek için. - Sıcak maddeleri çekmek için. - Sıvı çekme versiyonunu toz çekmek için veya tersi durumda toz çekme versiyonu- nu sıvı çekmek için kullanmayınız. Cihazı patlayıcı olma riski arz eden ortamlar- da kullanmayınız.

CİHAZIN HAZIRLANMASI

Boruların montajı - Emme borusunun manşonunu (1 Res. 1) gövdenin üzerindeki ağıza (2 Res. 1) so- kunuz ve sınır sonuna kadar itiniz. - Manşonu (1 Res. 2) çıkarmak için küçük kanadı (3 Res. 2) saat yönüne döndürü- nüz, daha sonra manşonu (1 Res. 2) dı- şarı doğru çekiniz. - Deterjan gönderim borusunu (4 Res. 3) çabuk bağlamalı rakora (5 Res. 3) takı- nız; sökmek için çabuk bağlamalı rakoru (5 Res. 3) içeri doğru itiniz. - Deterjan emme borusunu (6 Res. 4) ça- buk bağlamalı rakora (7 Res. 4) takınız; sökmek için çabuk bağlamalı rakoru (7 Res. 4) içeri doğru itiniz. Duvardan duvara halı veya zemin yıkama işlemi için sert boruların montajı (varsa). Emme borusunu gövdenin üzerindeki ağıza bağladıktan sonra aşağıdaki işlemleri yapı- nız: - Önce küçük kanadın (8 Res. 5) dik ko- numda olup olmadığını kontrol ediniz, daha sonra ilk uzatma borusunu (10 Res.

5) esnek borunun ergonomik tutamağına

(9 Res.5) takıp kanadı (8 Res. 5) yatay konuma getirerek sabitleyiniz. - İlk uzatma borusuna (10 Res. 6) ikinci uzatmayı (11 Res. 6) takınız ve ilk uzat- mada olduğu gibi kanadı (12 Res. 6) ya- tay konuma getirerek sabitleyiniz. - İkinci uzatma borusuna (11 Res. 7) zemin temizliği için kullanılan ucu (13 Res. 7) takınız ve kanadı (14 Res. 7) daha önce tarif edilen şekilde çevirerek sabitleyiniz. Kumaş yıkama borularının montajı (varsa). Emme borusunu gövdenin üzerindeki ağıza bağladıktan sonra aşağıdaki işlemleri yapı- nız:TR TR - 67 - Önce küçük kanadın (8 Res. 8) dik ko- numda olup olmadığını kontrol ediniz, daha sonra kumaş yıkama ucunu (15 Res. 8) esnek borunun ergonomik tuta- mağına (9 Res.8) takıp kanadı (8 Res. 8) yatay konuma getirerek sabitleyiniz. Profesyonel kumaş yıkama borularının montajı (varsa). Emme borusunu gövdenin üzerindeki ağıza bağladıktan sonra aşağıdaki işlemleri yapı- nız: - Kumaş yıkama ucunu (16 Res.9) esnek boruya (17 Res.9) takınız. - Deterjan borusunu (18 Res. 9) esnek bo- rudaki çabuk bağlamalı rakora (19 Res.9) takınız; sökmek içinse çabuk bağlamalı rakoru (19 Res.9) boruya doğru itiniz. Deterjan tankının doldurulması. - Kapağı (20 Res.10) çıkarınız, yıkanacak olan zemine uygun deterjanı tanka (21 Res. 10) doldurunuz. NOT: Deterjan miktarı için imalatçı firmanın tali- matlarına uyunuz. - Kapağı (20 Res.10) yerine takınız.

- Cihaz tekerleklerle donatılmıştır, dolayı- sıyla kullanım sırasında esnek boru vası- tasıyla sürüklenebilir. - Cihazı kaldırmak için parmaklarınızı ka- pağın üst tarafında bulunan tutamağa (22 Res.11) sokunuz. Cihazın çalıştırılması - Fişi (23 Res.12) elektrik prizine takınız. - Emme motorunu çalıştırmak için açma kapama düğmesini (24 Res. 13) “I” üzeri- ne getirip bastırınız; düğmenin ışığı yana- caktır. - Deterjan pompasını çalıştırmak için açma kapama düğmesini (25 Res. 13) “I” üzeri- ne getirip bastırınız; düğmenin ışığı yana- caktır. NOT: Emme motorunun ve deterjan pompası bir- birlerinden bağımsız çalışırlar, dolayısıyla aşağıdakiler mümkündür: - kumaşları veya zemin / halıları sadece deterjan pompasını çalıştırarak yıkamak; - deterjan pompasıyla emme işlevini aynı anda çalıştırarak yıkamayı ve emmeyi eşzamanlı şekilde yapmak; - sadece emme motorunu çalıştırarak sıvı çekmek. NOT: Ergonomik tutamağın (varsa) üzerindeki de- rece düğmesiyle (26 Res. 14) emme gücü ayarlanabilir. Küçük bölmeyi (27 Res.14) açarak daha dü- şük bir emme gücü elde edilir. Zemin veya halı yıkama - Zemin veya halı yıkamak için ergonomik tutamaklı borunun (9 Res. 15), varsa sert uzatma borularının (10 ve 11 Res. 15) ve zemin yıkama ucunun (13 Res. 15) mon- te edilmesi gerekir. - İlgili düğmelere basarak emme işlevini ve deterjan pompasını çalıştırınız (24-25 Res. 13). - Deterjanı akıtmak için (28 Res. 15) düğ- meye basınız, durdurmak istediğiniz za- man düğmeyi bırakınız. Düğmeyi (28 Res. 15) basılı halde sabit- leyebilirsiniz (sürekli deterjan akışı); bu- nun için imleci (29 Res. 15) düğmeye (28 Res. 15) doğru itmeniz gerekir. İmleci (29 Res. 15) ilk konumuna geri döndürerek düğmeyi serbest bırakabilir- siniz; bu durumda deterjan akışı durur. - Akıtılan deterjan zemini /halıyı yıkar ve kirli sıvı cihazın tankına çekilir. Yoğun kirler için deterjanı kirli kısma akı- tıp birkaç dakika bekletmeniz, daha sonra üzerinden geçerek yıkayıp çekmeniz tav- siye edilir.ITTR TR - 68 NOT: Deterjan pompasının kırılmasını önlemek için, birkaç dakika deterjan akıtılmayacağı zaman ilgili düğmeyi kapatarak pompayı dur- durmanız tavsiye edilir. NOT: Kirli sıvının toplandığı hazne dolduğu zaman cihazdan gelen gürültü artar ve emme işlemi yapılamaz; bu durumda cihazı kapatınız ve hazneyi iligli paragraflarda tarif edilen şekilde boşaltınız. Koltuk yıkama - Kumaş yıkama ucunu (30 Res. 16) ilgili boruya (31 Res. 16) takınız. - İlgili düğmelere basarak emme işlevini ve deterjan pompasını çalıştırınız (24-25 Res. 13). - Yıkama ucunu kumaşa dayayarak hafif- çe bastırınız, sonra deterjanı akıtmak için kullanılan ucun tipine göre ya düğmeye (28 Res. 15) ya da kanada (32 Res. 15) basınız; deterjan akışını durdurmak için düğmeyi veya kanadı serbest bırakınız. Yoğun kirler için deterjanı kirli kısma akıtıp birkaç dakika bekletmeniz, daha sonra üzerinden geçerek yıkayıp çekme- niz tavsiye edilir. NOT: Deterjan pompasının kırılmasını önlemek için, birkaç dakika deterjan akıtılmayacağı zaman ilgili düğmeyi kapatarak pompayı dur- durmanız tavsiye edilir. NOT: Kirli sıvının toplandığı hazne dolduğu zaman cihazdan gelen gürültü artar ve emme işlemi yapılamaz; bu durumda cihazı kapatınız ve hazneyi iligli paragraflarda tarif edilen şekilde boşaltınız. Cihazın kapatılması - Cihazı kapatmak için düğmeleri (24 ve 25 Res. 13) “0” konumuna getiriniz; düğme- lerin ışıkları sönecektir. - Fişi (23 Res.12) elektrik prizinden çeki- niz. - Kabloyu (33 Res. 17) sararak yuvasına (34 Res. 17) takınız.

TEHLİKE: Herhangi bir bakım işlemi yapmadan önce fişi elektrik prizinden çekiniz. Günlük temizlik Atık haznesinin boşaltılması - Deterjan akışı borusunu (4 Res. 3) ve es- nek boruyu (1 Res. 2) sökünüz. - Deterjan emme borusunu (6 Res.4) sökü- nüz. - Kanatları (35 Res. 18) sökünüz ve motor grubunun kapağını (36 Res. 19) tümüyle çıkarınız. - Deterjan haznesini (21 Res. 20) tutamak- larından tutup kaldırarak çıkarınız. - Bir boşaltım deliğinin üzerinde atık haz- nesindeki (37 Res. 21) sıvıyı boşaltınız - Haznenin içini akar suyla yıkadıktan son- ra sökme işlemlerini tersinden yaparak her şeyi monte ediniz. Deterjan devresinin yıkanması Günlük işlemlerin sonunda deterjan akış devresinin yıkanması gerekir, böylece tıkan- ması engellenmiş olur. Bunun için aşağıdaki işlemleri yapınız: - Deterjan emme borusunu (4 Res.3) sökü- nüz. - Deterjan emme borusunu (6 Res.4) sökü- nüz. - Kanatları (35 Res. 18) sökünüz ve motor grubunun kapağını (36 Res. 19) tümüyle çıkarınız. - Deterjan haznesini (21 Res. 20) tutamak- larından tutup kaldırarak çıkarınız.TR TR - 69 - Deterjan haznesinin kapağını (20 Res.

10) çıkarınız ve artık sıvıyı uygun bir kaba

boşaltınız. - Deterjan haznesinin içini akar suyla yıka- yınız. - Sökme işlemlerini tersinden yaparak her şeyi monte ediniz. - Deterjan haznesine temiz su doldurunuz, cihazı elektriğe bağlayınız ve düğmeye (25 Res. 13) basarak deterjan pompasını çalıştırınız. - Kullanılan ucun tipine göre ya düğmeye (28 Res. 15) ya da kanada (32. Res. 15) basarak devreyi temizleyiniz. - Temiz su çıkmaya başlayıncaya kadar sıvıyı uçtan akıtınız. - Deterjan haznesindeki suyu daha önce tarif edilen şekilde boşaltınız. Cihazın gövdesinin temizliği - Cihazın gövdesini su veya nötr bir deter- janla nemlendirilmiş bir bezle siliniz. TEHLİKE: Cihazı su sıkarak yıkamayınız. Periyodik kontroller Hava çıkış filtresinin kontrolü - Vidaları (38 Res.22) sökünüz ve kapakçı- ğı (39 Res.22) çıkarınız. - Filtre süngerini (40 Res. 23) çıkarınız ve hava püskürterek temizleyiniz (Res. 24). Süngeri ılık suda yıkayarak tamamen ku- ruduktan sonra yerine takmak da müm- kündür; aşırı derecede kirlenmişse değiş- tirilmesi gerekir. - Sökme işlemlerini tersinden yaparak her şeyi monte ediniz. Deterjan çıkış ucunun temizliği Deterjan akışının düzenli şekilde gerçekleş- mediğini fark ettiğiniz takdirde deterjan akış ucunu aşağıdaki gibi temizleyiniz: - Halka somunu (37 Res. 25) çıkarınız. - Ucu (38 Res. 25) çıkarınız ve akar suyla yıkayınız; tıkanmışsa bir iğne kullanabi- lirsiniz ancak kalıbına zarar vermemeye çalışınız. - Sökme işlemlerini tersinden yaparak her şeyi monte ediniz. Deterjan emme filtresinin temizliği Deterjan emişinin gereken şekilde gerçek- leşmediğini fark ettiğiniz takdirde deterjan haznesinin içinde bulunan emme filtresinin kontrol edilmesi ve temizlenmesi gerekir. - Bir tornavida yardımıyla emme kapağı- nı (39 Res. 26) sökünüz ve haznedeki emme borusuyla birlikte çıkarınız. - Filtreyi (49 Res.26) çıkarınız ve akar suy- la yıkayınız; fazla tıkalıysa değiştiriniz. - Sökme işlemlerini tersinden yaparak her şeyi monte ediniz. Zemin temizleme sileceğinin değiştirilmesi (varsa) Zemin yıkama sırasında yıkama sıvısının emilmesinde sorun yaşanıyorsa e zemin ya da halı ıslak kalıyorsa, sileceğin (41 Res. 27) durumunu kontrol etmek gerekir. Silecek aşınmışsa veya bozulmuşsa değiştir- mek gerekir; bunun için resim 27’de gösteri- len şekilde hem silecek hem de fırça kaydırı- larak çıkarılmalıdır.

Aspiratör çalışmıyor. Düğmeye basılmadı. Fiş takılı değil. Elektrik yok. Düğmeye basınız. Fişi elektrik prizine takınız. Elektrik olup olmadığını kontrol ediniz. Emme işlemi yetersiz. Aksesuarlar veya borular tıkalı. Emme ağzındaki silecek aşınmış veya bozulmuş. Esnek boruyu ve emme ağzını kontrol ediniz ve temizleyiniz. Sileceği kontrol ederek değiştiriniz Deterjan çıkışı düzensiz Çıkış ucu tıkalı Filtre tıkalı Ucu temizleyiniz Emme filtresini temizleyiniz Deterjan çıkışı yok Düğmeye basılmadı Düğmeye basınızHU HU - 71 JELLEGZETESSÉGEK
