BRUGSANVISNING M7 Auto Ghibli

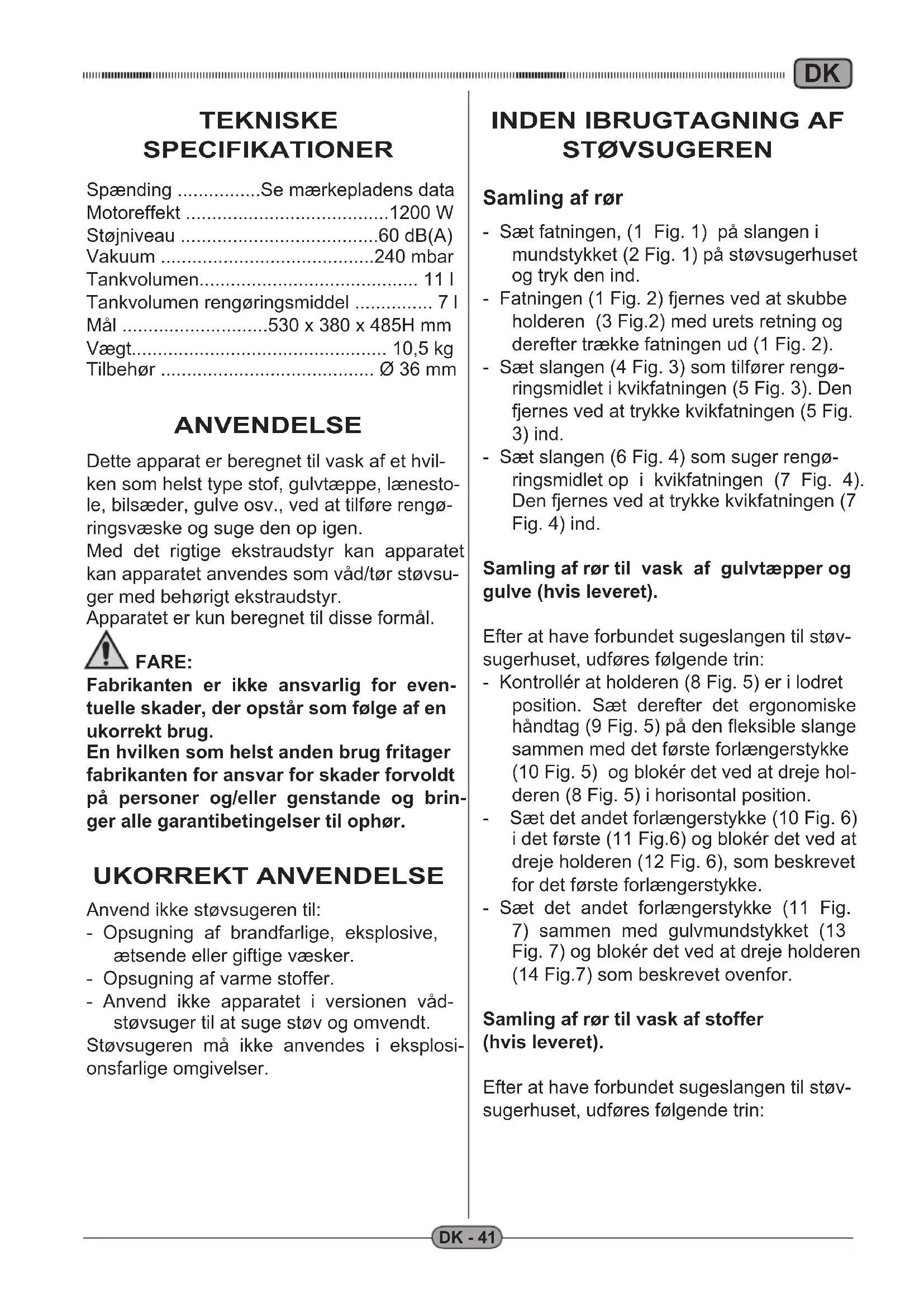

- Sæt slangen (6 Fig. 4) som suger rengø- ringsmidlet op i kvikfatningen (7 Fig. 4). Den fjernes ved at trykke kvikfatningen (7 Fig. 4) ind. Samling af rør til vask af gulvtæpper og gulve (hvis leveret). Efter at have forbundet sugeslangen til støv- sugerhuset, udføres følgende trin: - Kontrollér at holderen (8 Fig. 5) er i lodret position. Sæt derefter det ergonomiske håndtag (9 Fig. 5) på den fleksible slange sammen med det første forlængerstykke (10 Fig. 5) og blokér det ved at dreje hol- deren (8 Fig. 5) i horisontal position. - Sæt det andet forlængerstykke (10 Fig. 6) i det første (11 Fig.6) og blokér det ved at dreje holderen (12 Fig. 6), som beskrevet for det første forlængerstykke. - Sæt det andet forlængerstykke (11 Fig.

7) sammen med gulvmundstykket (13

Fig. 7) og blokér det ved at dreje holderen (14 Fig.7) som beskrevet ovenfor. Samling af rør til vask af stoffer (hvis leveret). Efter at have forbundet sugeslangen til støv- sugerhuset, udføres følgende trin:ITDK DK - 42

Kontrollér at holderen (8 Fig. 8) er i lodret po- sition. Sæt derefter det ergonomiske hånd- tag (9 Fig. 8) på den fleksible slange sam- men med det specielle mundstykke til vask af stoffer (15 Fig. 8) og blokér det ved at dreje holderen (8 Fig. 8) i horisontal position. Samling af rør til professionel vask af stoffer (hvis leveret). Efter at have forbundet sugeslangen til støv- sugerhuset, udføres følgende trin: - Sæt det specielle mundstykke til vask af stoffer (16 Fig. 9) sammen med den flek- sible slange (17 Fig. 9). - Forbind slangen med rengøringsmidlet (18 Fig. 9) til kvikfatningen (19 Fig. 9) på den fleksible slange. Den fjernes ved at skubbe kvikfatningen (19 Fig. 9) mod slangen. Påfyldning af tank med rengøringsmiddel. - Fjern låget (20 Fig. 10) og fyld tanken (21 Fig. 10) med rengøringsmiddel, som er egnet til den overflad, der skal vaskes. BEMÆRK: Rengøringsmidlet doseres i henhold til pro- ducentens instruktioner. - Sæt låget (20 Fig. 10) på. ANVENDELSE AF STØVSUGEREN - Apparatet er udstyret med hjul og slan- gen kan anvendes til at trække støvsuge- ren under brugen. - Støvsugeren løftes ved at tage i det spe- cielt beregnede håndtag (22 Fig. 11) på oversiden i låget. Starte apparatet - Sæt stikket (23 fig. 12) i stikkontakten. - Tryk kontakten (24 Fig. 13) i positionen “I” for at starte sugemotoren. Kontaktlam- perne lyser. - Tryk kontakten (25 Fig. 13) i positionen “I” for at starte pumpen til rengøringsmid- let. Kontakten lyser. BEMÆRK: Sugemotor- og pumpemotorfunktion er uaf- hængige, og det er derfor muligt at: - udføre vask af stoffer eller gulve/gulvtæp- per ved kun at starte rengøringsmidlets pumpe; - vaske og samtidig suge væsken op ved at starte pumpe- og sugemotor samtidigt; - kun suge væske op ved kun at starte su- gemotoren. BEMÆRK: På det ergonomiske håndtag (hvis leveret) er det muligt at regulere sugestyrken ved hjælp af vælgeren (26 Fig. 14). Når vinduet (27 Fig. 14) åbnes, mindskes su- gekraften. Vask af gulv eller gulvtæppe - Til vask af gulve eller gulvtæpper er det nødvendigt at montere røret med det er- gonomiske håndtag (9 Fig. 15), forlæn- gerstykkerne (10 og 11 Fig. 15) og gulv- mundstykket (13 Fig.15), hvis leveret. - Start sugemotor og pumpe til rengørings- middel på de respektive kontakter (24 - 25 Fig. 13). - Tryk på knappen (28 Fig. 15) for at tilføre rengøringsmiddel, slip for at standse til- førslen. Knappen (28 Fig. 15) kan blokeres i po- sitionen ”trykket” (kontinuerlig tilførsel af rengøringsmiddel) ved at flytte markøren (29 Fig. 15) mod knappen (28 Fig. 15). Når markøren (29 Fig. 15) sættes tilbage til oprindelig position, frigøres knappen og tilførslen af rengøringsmiddel afbry- des. - Rengøringsmidlet vasker gulvet/gulvtæp- pet, og den snavsede væske suges op i støvsugerens snavsevandstank. I tilfælde af meget snavsede overflader anbefales det at sprøjte rengøringsmid- del på de snavsede dele uden at suge det op. Lade det virke et par sekunder inden der vaskes og suges.DK DK - 43 BEMÆRK: For at undgå, at pumpen til rengøringsmidlet går i stykker, anbefales det at afbryde funk- tionen på kontakten, når der ikke doseres rengøringsmiddel i et par minutter. BEMÆRK: Når snavsevandstanken er fuld øges støjen fra apparatet, og det suger ikke længere. Sluk apparatet og tøm snavsevandstanken som beskrevet i de relevante afsnit. Vask af lænestole - Montér det specielle mundstykke til vask af stoffer (30 Fig. 16) på slangen (31 Fig. 16) - Start sugemotor og pumpe til rengørings- middel på de respektive kontakter (24 - 25 Fig. 13). - Placer mundstykket på stoffet, udøv et let pres og tryk på knappen (28 Fig. 15) eller regulatoren (32 Fig. 15), alt efter hvilket mundstykke der anvendes, for at starte og afbryde tilførslen af rengøringsmid- del. I tilfælde af meget snavsede overflader anbefales det at fordele rengøringsmidlet på den snavsede del og lade det virke et par sekunder, inden der passeres heno- ver og suges op. BEMÆRK: For at undgå, at pumpen til rengøringsmidlet går i stykker, anbefales det at afbryde funk- tionen på kontakten, når der ikke doseres rengøringsmiddel i et par minutter. BEMÆRK: Når snavsevandstanken er fuld øges støjen fra apparatet, og det suger ikke længere. Sluk apparatet og tøm snavsevandstanken som beskrevet i de relevante afsnit. Slukke apparatet - Stil kontakterne (24 og 25 Fig. 13) på ”0” for at slukke apparatet. Kontaktlamperne slukkes. - Fjern stikket (23 fig. 12) fra stikkontak- ten. - Rul ledningen op (33 Fig. 17) og placér den i holderen (34 Fig. 17).

VEDLIGEHOLDELSE FARE: Inden udførelsen af et hvilket som helst vedligeholdelsesindgreb skal stikket fjer- nes fra stikkontakten. Daglig rengøring af apparatet Tømning af snavsevandstanken - Fjern slangen som tilfører rengøringsmid- del (4 Fig. 3) og den fleksible slange (1 Fig. 2). - Fjern slangen som suger rengøringsmid- let op (6 Fig. 4). - Løsn lågets holdere (35 Fig. 18) og fjern låg (36 Fig. 19) samt motor. - Fjern beholderen med rengøringsmiddel (21 Fig. 20) ved at løfte i håndtagene. - Hæld tankens indhold ud i en vask eller afløb (37 Fig. 21). - Gør tanken rent indvendigt ved at skylle med rindende vand. Sæt tanken tilbage ved at følge afmonteringsproceduren i omvendt rækkefølge. Rengøring af rengøringsmidlets kredsløb Ved end arbejde skal rengøringsmidlets kredsløb rengøres for at undgå, at det tilstop- pes. Rengøringen udføres som følger: - Fjern slangen som tilfører rengøringsmid- let (4 Fig. 3). - Fjern slangen som suger rengøringsmid- let op (6 Fig. 4). - Løsn lågets holdere (35 Fig. 18) og fjern låg (36 Fig. 19) samt motor. - Fjern beholderen med rengøringsmiddel (21 Fig. 20) ved at løfte i håndtagene.ITDK DK - 44 - Fjern låget (20 Fig.10) på tanken med rengøringsmiddel og fyld resten af ind- holdet i en egnet beholder. - Skyl tanken indvendigt med rindende vand. - Sæt delene tilbage i omvendt rækkeføl- ge. - Fyld rent vand i tanken til rengøringsmid- del, slut apparatet til strømmen og start doseringspumpen ved at trykke på kon- takten (25 Fig. 13). - Rengør kredsløbet ved at trykke på knap- pen (28 Fig. 15) eller regulatoren (32 Fig. 15), alt efter hvilket mundstykke der an- vendes. - Lad væske løbe ud af mundstykket indtil der kommer rent vand ud af dysen. - Hæld resten af vandet i tanken ud som bekrevet ovenfor. Rengøring af støvsugerhuset - Støvsugerhuset rengøres med en klud fugtet med vand eller neutralt rengørings- middel. FARE: Støvsugeren må ikke rengøres ved at oversprøjte den med vand. Periodiske kontroller Kontrol af luftudblæsningsfilter - Løsn skruerne (38 Fig. 22) og fjern dæks- let (39 Fig. 22). - Fjern filtersvampen (40 Fig. 23) fra holde- ren og blæs den ren (Fig. 24). Svampen kan vaskes i lunkent vand og genindsættes, når det er helt tørt. Hvis den er meget snavset skal det udskiftes. - Sæt delene tilbage på plads i omvendt rækkefølge. Rengøring af dyse Hvis det bemærkes, at rengøringsmidlet ikke tilføres uniformt, er det nødvendigt at rense dysen som beskrevet i det følgende: - Fjern ringen (37 Fig. 25). - Fjern dysen (38 Fig. 25) og skyl den i rin- dende vand. Hvis den er tilstoppet kan der anvendes en nål. Udvis forsigtighed så dysen ikke beskadiges. - Sæt delene tilbage i omvendt rækkeføl- ge. Rengøring af indsugningsfilter for rengøringsmiddel Hvis det bemærkes, at rengøringsmidlet ikke suges korrekt op, er det nødvendigt at kontrollere og rense indsugningsfilteret, som sidder indvendigt i tanken med rengørings- middel. - Med en skruetrækker fjernes låget (39 Fig. 26) og filteret tages ud af tanken sammen med sugeslangen. - Fjern filteret (40 Fig. 26) og skyl det i rin- dende vand, hvis det er tilstoppet er ud- skiftning nødvendig. - Sæt delene tilbage i omvendt rækkeføl- ge. Udskift skraberen på gulvmundstyk- ket (hvis leveret) Hvis væsken ikke suges korrekt op under vask, og gulvet eller gulvtæppet forbliver vådt, er det nødvendigt at kontrollere skrabe- ren (41 Fig. 27). Hvis skraberen er slidt eller ødelagt, er ud- skiftning nødvendig. Skraberen med børster fjernes fra mundstykket som vist i figur 27. RESERVEDELE Håndstykke (vers. auto) kode 7180085 Ekstraktor M7 + strip kode 6010692 Slange, lille kode 6010695DK DK - 45

PROBLEM ÅRSAG AFHJÆLPNING

Støvsugeren fungerer ikke. Der er ikke tændt på kon- takten. Stikket er ikke sat i. Ingen strømforsyning. Tryk på afbryderen. Sæt stikket i stikkontakten. Kontrollér strømforsyningslinjen. Sugeeffekten er ikke tilfreds- stillende. Rør eller andre dele er tilstoppede. Skraber på mundstykke slidt eller ødelagt. Kontrollér og rengør slangen og mundstykket. Kontrollér og udskift skra- beren. Tilførsel af rengøringsmiddel ikke uniform Tilstoppet dyse Tilstoppet filter Rens dysen Rens indsugningsfilter Tilførsel af rengøringsmiddel fungerer ikke Der er ikke tændt på kon- takten. Tænd på kontakten.ITSV SV - 46 TEKNISKA DATA Spänning ................................. Se märkskylt Motoreffekt .......................................1200 W Bullernivå .......................................60 dB(A) Undertryck .....................................240 mbar Tankens volym ....................................... 11 l Volym för tanken med rengöringsmedel ..... 7 l Dimensioner ..............530 x 380 x 485H mm Vikt ................................................... 10,5 kg Tillbehör ........................................ Ø 36 mm
