NÁVOD K OBSLUZE M7 Auto Ghibli

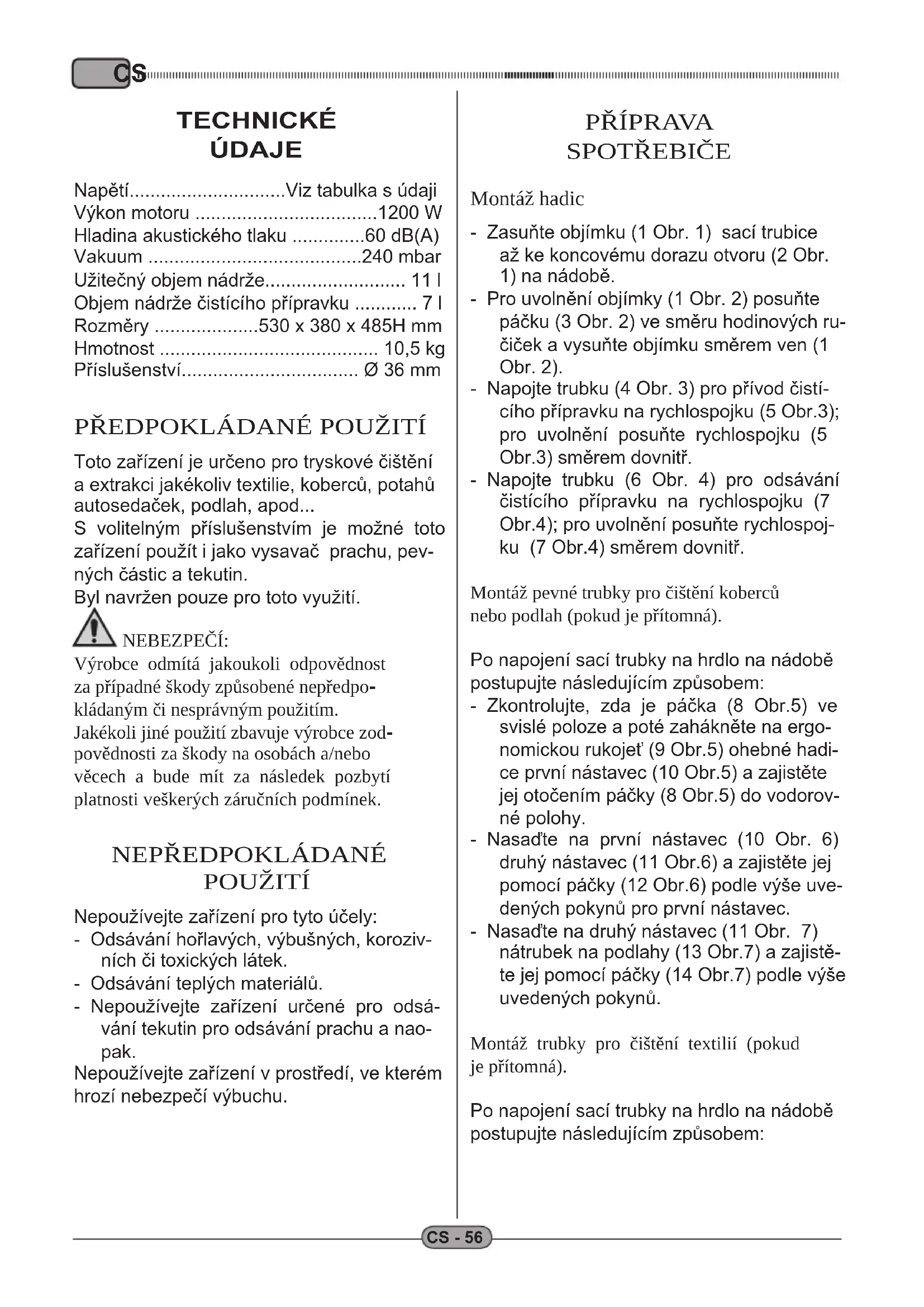

Toto zařízení je určeno pro tryskové čištění a extrakci jakékoliv textilie, koberců, potahů autosedaček, podlah, apod... S volitelným příslušenstvím je možné toto zařízení použít i jako vysavač prachu, pev- ných částic a tekutin. Byl navržen pouze pro toto využití. NEBEZPEČÍ: Výrobce odmítá jakoukoli odpovědnost za případné škody způsobené nepředpo- kládaným či nesprávným použitím. Jakékoli jiné použití zbavuje výrobce zod- povědnosti za škody na osobách a/nebo věcech a bude mít za následek pozbytí platnosti veškerých záručních podmínek.

POUŽITÍ Nepoužívejte zařízení pro tyto účely: - Odsávání hořlavých, výbušných, koroziv- ních či toxických látek. - Odsávání teplých materiálů. - Nepoužívejte zařízení určené pro odsá- vání tekutin pro odsávání prachu a nao- pak. Nepoužívejte zařízení v prostředí, ve kterém hrozí nebezpečí výbuchu. PŘÍPRAVA

Montáž hadic - Zasuňte objímku (1 Obr. 1) sací trubice až ke koncovému dorazu otvoru (2 Obr.

- Pro uvolnění objímky (1 Obr. 2) posuňte páčku (3 Obr. 2) ve směru hodinových ru- čiček a vysuňte objímku směrem ven (1 Obr. 2). - Napojte trubku (4 Obr. 3) pro přívod čistí- cího přípravku na rychlospojku (5 Obr.3); pro uvolnění posuňte rychlospojku (5 Obr.3) směrem dovnitř. - Napojte trubku (6 Obr. 4) pro odsávání čistícího přípravku na rychlospojku (7 Obr.4); pro uvolnění posuňte rychlospoj- ku (7 Obr.4) směrem dovnitř. Montáž pevné trubky pro čištění koberců nebo podlah (pokud je přítomná). Po napojení sací trubky na hrdlo na nádobě postupujte následujícím způsobem: - Zkontrolujte, zda je páčka (8 Obr.5) ve svislé poloze a poté zahákněte na ergo- nomickou rukojeť (9 Obr.5) ohebné hadi- ce první nástavec (10 Obr.5) a zajistěte jej otočením páčky (8 Obr.5) do vodorov- né polohy. - Nasaďte na první nástavec (10 Obr. 6) druhý nástavec (11 Obr.6) a zajistěte jej pomocí páčky (12 Obr.6) podle výše uve- dených pokynů pro první nástavec. - Nasaďte na druhý nástavec (11 Obr. 7) nátrubek na podlahy (13 Obr.7) a zajistě- te jej pomocí páčky (14 Obr.7) podle výše uvedených pokynů. Montáž trubky pro čištění textilií (pokud je přítomná). Po napojení sací trubky na hrdlo na nádobě postupujte následujícím způsobem:CS CS - 57 - Zkontrolujte, zda je páčka (8 Obr.8) ve svislé poloze a poté zahákněte na ergo- nomickou rukojeť (9 Obr.8) nátrubek na textilie (15 Obr.8) a zajistěte jej otočením páčky (8 Obr.8) do vodorovné polohy. Montáž profesionální trubky pro čištění textilií (pokud je přítomná). Po napojení sací trubky na hrdlo na nádobě postupujte následujícím způsobem: - Zasuňte nátrubek na textilie (16 Obr.9) do ohebné hadice (17 Obr.9). - Napojte trubku čistícího přípravku (18 Obr.9) na rychlospojku (19 Obr.9) na ohebné hadici; pro uvolnění posuňte rychlospojku (19 Obr.9) směrem k trub- ce. Plnění nádrže čistícího přípravku. - Vyjměte uzávěr (20 Obr.10) a nalijte do nádrže (21 Obr.10) čistící kapalinu vhod- nou pro čištěný povrch. POZNÁMKA: Při dávkování čistícího přípravku postupujte podle pokynů výrobce. - Znovu nasaďte uzávěr (20 Obr.10)

- Přístroj je vybaven kolečky, proto během použití může být snadno tažen ohebnou hadicí. - Při zdvihání spotřebiče zasuňte prsty do příslušného držadla (22 Obr.11) na horní části víka. Zapínání přístroje - Zasuňte zástrčku (23 Obr.12) do elektric- ké zásuvky. - Stiskněte vypínač (24 Obr.13) do polohy “I” pro spuštění sacího motoru, vypínač se rozsvítí. - Stiskněte vypínač (25 Obr.13) do polohy “I” pro spuštění čerpadla čistícího pří- pravku, vypínač se rozsvítí. POZNÁMKA: Provoz sacího motoru a provoz čerpadla čistícího přípravku jsou nezávislé a proto je možné: - provádět čištění textilií nebo podlahy / koberce pouze se zapnutým čerpadlem čistícího přípravku; - čistit a současně odsávat kapalinu při současném spuštění čerpadla čistícího přípravku a odsávání; - odsávat kapaliny pouze se spuštěným sacím motorem. POZNÁMKA: Na ergonomické rukojeti (pokud je přítomná) je možné regulovat sací výkon pomocí voliče (26 Obr.14). Sací výkon bude nižší po otevření okénka (27 Obr.14). Čištění podlah nebo koberců - Při čištění podlah nebo koberců je nut- né namontovat trubku s ergonomickou rukojetí (9 Obr.15), pevné nástavce (10 a 11 Obr.15) a nátrubek na podlahu (13 Obr.15) - pokud jsou přítomné. - Zapněte vysávání a čerpadlo čistícího přípravku stisknutím příslušných vypína- čů (24 - 25 Obr.13). - Stiskněte tlačítko (28 Obr.15) pro dodávku čistícího přípravku a uvolněte pro ukonče- ní úkonu. Je možné zablokovat tlačítko (28 Obr.15) ve stisknuté poloze (nepřetržitá dodávka čistícího přípravku) posunutím kurzoru (29 Obr.15) směrem k tlačítku (28 Obr.15). Po vrácení kurzoru (29 Obr.15) do vý- chozí polohy se tlačítko uvolní a dodávka čistícího přípravku se přeruší. - Čistící přípravek na podlahy / koberce a špinavá tekutina jsou odsávány do nádr- že přístroje. U velmi znečištěného povrchu se dopo- ručuje nanést čistící přípravek na zašpi- něnou plochu a nechat jej působit, poté plochu přečistit a odsát.ITCS CS - 58 POZNÁMKA: Pro zamezení poškození čerpadla čistícího přípravku se doporučuje pomocí příslušného vypínače zastavit provoz čerpadla, pokud přípravek není dodáván několik minut. POZNÁMKA: Pokud je sběrná nádrž plná, přístroj se stane hlučnějším a sací výkon se sníží; je tedy nut- né vypnout přístroj a vyprázdnit nádrž podle pokynů v příslušných odstavcích Čištění sedadel - Namontujte nátrubek na textilie (30 Obr.16) na příslušnou trubku (31 Obr.16). - Zapněte vysávání a čerpadlo čistícího přípravku stisknutím příslušných vypína- čů (24 - 25 Obr.13). - Položte nátrubek na textilii, lehce přitlačte a poté stiskněte tlačítko (28 Obr.15) nebo páčku (32 Obr.15), podle typu nátrubku, pro spuštění dodávky čistícího přípravku; pro přerušení dodávky uvolněte. U velmi znečištěného povrchu se doporučuje nanést čistící přípravek na zašpiněnou plochu a nechat jej působit, poté plochu přečistit a odsát. POZNÁMKA: Pro zamezení poškození čerpadla čistícího přípravku se doporučuje pomocí příslušného vypínače zastavit provoz čerpadla, pokud přípravek není dodáván několik minut. POZNÁMKA: Pokud je sběrná nádrž plná, přístroj se stane hlučnějším a sací výkon se sníží; je tedy nut- né vypnout přístroj a vyprázdnit nádrž podle pokynů v příslušných odstavcích Vypínání přístroje - Stiskněte vypínače (24 a 25 Obr.13) do polohy “0” a vypněte přístroj; kontrolky na vypínačích zhasnou. - Odpojte zástrčku (23 Obr.12) z elektrické zásuvky. - Navijte kabel (33 Obr.17) a uchyťte jej do svého uložení (34 Obr.17).

NEBEZPEČÍ: Před jakoukoli údržbou vždy odpojte pří- stroj z elektrické zásuvky. Každodenní čištění Vyprazdňování sběrné nádrže - Odpojte trubku pro přívod čistícího pří- pravku (4 Obr.3) a ohebnou hadici (1 Obr.2). - Odpojte trubku pro odsávání čistícího pří- pravku (6 Obr.4). - Uvolněte páčky (35 Obr.18) a vyjměte čelní stranu (36 Obr.19) včetně motoru. - Vyjměte nádobu na čistící přípravek (21 Obr.20) zdvižením příslušných držadel. - Do odpadu vylijte kapalinu, která se na- chází ve sběrné nádrži (37 Obr.21) - Vyčistěte vnitřní část nádrže tekoucí vo- dou a znovu vše smontujte opačným po- stupem než při demontáži. Čištění okruhu dávkování čistícího přípravku Po ukončení denního provozu je nutné vy- čistit okruh dávkování čistícího přípravku pro zamezení ucpávání; postupujte následujícím způsobem: - Odpojte přívodní trubku čistícího příprav- ku (4 Obr.3). - Odpojte trubku pro odsávání čistícího pří- pravku (6 Obr.4). - Uvolněte páčky (35 Obr.18) a vyjměte čelní stranu (36 Obr.19) včetně motoru. - Vyjměte nádobu na čistící přípravek (21 Obr.20) zdvižením příslušných držadel. - Odstraňte uzávěr (20 Obr.10) nádoby na čistící přípravek a vylijte zbylou kapalinu do vhodné nádoby.CS CS - 59 - Vyčistěte vnitřní část nádoby na čistící přípravek tekoucí vodou. - Znovu vše sestavte opačným postupem. - Do nádoby na čistící přípravek nalijte čis- tou vodu, připojte přístroj na zdroj elek- trického proudu a spusťte dávkovací čer- padlo stisknutím vypínače (25 Obr.13). - Vyčistěte okruh stisknutím tlačítka (28 Obr.15) nebo páčky (32 Obr.15), podle typu nátrubku. - Nátrubkem vypouštějte kapalinu dokud nebude vytékat čistá voda. - Vylijte vodu z nádrže na čistící přípravek podle výše uvedeného pokynu. Čištění nádoby přístroje - Těleso přístroje čistěte hadrem navlhče- ným ve vodě nebo v neutrálním čistícím přípravku. NEBEZPEČÍ: Nikdy nemyjte přístroj proudem vody. Pravidelné kontroly Kontrola filtru výstupu vzduchu - Vyšroubujte šrouby (38 Obr.22) a od- straňte víko (39 Obr.22). - Vyjměte houbičku filtru (40 Obr.23) a vy- čistěte ji proudem vzduchu (Obr.24). Houbička filtru může být vyčištěna vlaž- nou vodou a znovu nasazena po dokona- lém vysušení; pokud je velmi zanesená, je nutné ji vyměnit. - Znovu vše sestavte opačným postupem. Čištění trysky pro dodávku čistícího přípravku Pokud si všimnete, že dodávka čistícího pří- pravku není stejnoměrná, je nutné vyčistit trysku podle následujících pokynů: - Vyjměte objímku (37 Obr.25). - Vyjměte trysku (38 Obr.25) a vyčistěte ji tekoucí vodou, pokud je zanesená použij- te špendlík a dávejte pozor, aby nedošlo k poškození profilu trysky. - Znovu vše sestavte opačným postupem. Čištění sacího filtru čistícího přípravku Pokud si všimnete, že čistící přípravek není odsáván správným způsobem, je nutné zkon- trolovat a vyčistit sací filtr umístěný uvnitř ná- drže na čistící přípravek. - Pomocí šroubováku uvolněte uzávěr sání (39 Obr.26) a vyjměte jej spolu s přísluš- nou hadičkou pro odsávání z nádrže. - Vyjměte filtr (40 Obr.26) a očistěte jej te- koucí vodou; pokud je příliš zanesený, je nutné jej vyměnit. - Znovu vše sestavte opačným postupem. Výměna stěrače nátrubku na podlahu (pokud je přítomný) Pokud budete mít během čištění podlahy potíže s odsáváním čistící kapaliny a podla- ha nebo koberec zůstanou mokré, je nutné zkontrolovat stav stěrače (41 Obr.27). Pokud je stěrač opotřebovaný nebo poško- zený, je nutné jej vyměnit vysunutím stěrače s kartáčkem podle znázornění na obrázku

Ruční nástavec (ver. auto) Kód 7180085 Extraktor M7 + strip Kód 6010692 Malý nástavec Kód 6010695ITCS CS - 60

PORUCHA PŘÍČINA ŘEŠENÍ

Vysavač nefunguje. Vypnutý vypínač. Zástrčka nebyla zasunuta. Výpadek elektrického proudu. Stiskněte vypínač. Zasuňte zástrčku do elektrické zásuvky. Zkontrolujte přívod elektrického proudu. Nedostatečný sací výkon. Ucpaná hadice nebo nástavec. Stěrač sacího nátrubku je opotřebený nebo poškozený Zkontrolujte a vyčistěte ohebnou hadici a sací nástavec. Zkontrolujte a vyměňte stěrač Nestejnoměrná dodávka čistícího přípravku Ucpaná tryska Ucpaný filtr Vyčistěte trysku Vyčistěte sací filtr Dodávka čistícího přípravku nefunguje Vypínač není stisknutý Stiskněte vypínačSK SK - 61 TECHNICKÉ VLASTNOSTI Napätie .........................Pozri štítok s údajmi Výkon motora ...................................1200 W Úroveň hluku ..................................60 dB(A) Podtlak ..........................................240 mbar Využiteľný objem nádrže ........................ 11 l Objem nádrže na čistiaci prostriedok ....... 7 l Rozmery ....................530 x 380 x 485H mm Hmotnosť ........................................ 10,5 kg Príslušenstvo................................. Ø 36 mm
