BRUKSANVISNING 5066 MA SKIL

strømtilførslen og/eller akkuen, løfter eller bærer 

maskine, der ikke kan startes og stoppes, er farlig og

c) Træk stikket ud af stikkontakten og/eller fjern 

savklingeskiver eller -bolte (savklingeskiver og -bolte

er specielt konstrueret til Deres sav for optimal præstation

og sikker anvendelse)35

ikke berører savklingen eller andre dele, i alle vinkler

•  Fjern altid først stikket fra kontakten, førend De 

heraf (hvis strømtilførslens systemimpedans er mindre

savklingen ved et pres fra siden

pilen trykt på savklingen pegende i samme retning

• Dette verktøyet er beregnet til å utføre langsgående og

tverrgående snitt med rett skjæring og gjæringsvinkel opp

til 45° i tre; med tilsvarende sagblad kan det også sages

ikke-jernholdige metaller, byggematerialer og kunststo

SIKKERHET GENERELLE SIKKERHETSANVISNINGER OBS! Les gjennom alle advarslene og anvisningene.

Feil ved overholdelsen av advarslene og nedenstående

anvisninger kan medføre elektriske støt, brann og/eller

alvorlige skader. Ta godt vare på alle advarslene og 

informasjonene. Det nedenstående anvendte uttrykket

“elektroverktøy” gjelder for strømdrevne elektroverktøy (med

ledning) og batteridrevne elektroverktøy (uten ledning).

1) SIKKERHET PÅ ARBEIDSPLASSEN

arbeidsområder eller arbeidsområder uten lys kan føre

som kan antenne støv eller damper.

c) Hold barn og andre personer unna når 

elektroverktøyet brukes. Hvis du blir forstyrret under

forandret på og passende stikkontakter reduserer

b) Unngå kroppskontakt med jordede overflater slik 

fare ved elektriske støt hvis kroppen din er jordet.

c) Hold maskinen unna regn eller fuktighet. Dersom det

kommer vann i et elektroverktøy, øker risikoen for

Med skadede eller opphopede ledninger øker risikoen for

e) Når du arbeider utendørs med et elektroverktøy, må 

du kun bruke en skjøteledning som er godkjent til 

utendørs bruk. Når du bruker en skjøteledning som er

egnet for utendørs bruk, reduseres risikoen for

f) Hvis det ikke kan unngås å bruke elektroverktøyet i 

uoppmerksomhet ved bruk av maskinen kan føre til

b) Bruk personlig verneutstyr og husk alltid å bruke 

vernebriller. Bruk av personlig sikkerhetsutstyr som

støvmaske, sklifaste arbeidssko, hjelm eller hørselvern –

avhengig av type og bruk av elektroverktøyet – reduserer

risikoen for skader.

c) Unngå å starte verktøyet ved en feiltagelse. Forviss 

deg om at elektroverktøyet er slått av før du kobler 

det til strømmen og/eller batteriet, løfter det opp 

eller bærer det. Hvis du holder ngeren på bryteren når

du bærer elektroverktøyet eller kobler elektroverktøyet til

strømmen i innkoblet tilstand, kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler før du slår 

på elektroverktøyet. Et verktøy eller en nøkkel som

benner seg i en roterende maskindel, kan føre til skader.

e) Ikke overvurder deg selv. Sørg for å stå stødig og i 

balanse. Dermed kan du kontrollere maskinen bedre i

uventede situasjoner.

smykker. Hold hår, tøy og hansker unna deler som 

kan komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og 

oppsamlingsinnretninger, må du forvisse deg om at 

som er beregnet til den type arbeid du vil utføre.

elektroverktøy som ikke lenger kan slås av eller på, er

farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/eller fjern 

batteriet før du utfører innstillinger på 

elektroverktøyet, skifter tilbehørsdeler eller legger 

maskinen bort. Disse tiltakene forhindrer en utilsiktet

starting av maskinen.

d) Elektroverktøy som ikke er i bruk må oppbevares 

personer som ikke er fortrolig med dette eller ikke 

når de brukes av uerfarne personer.

brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til

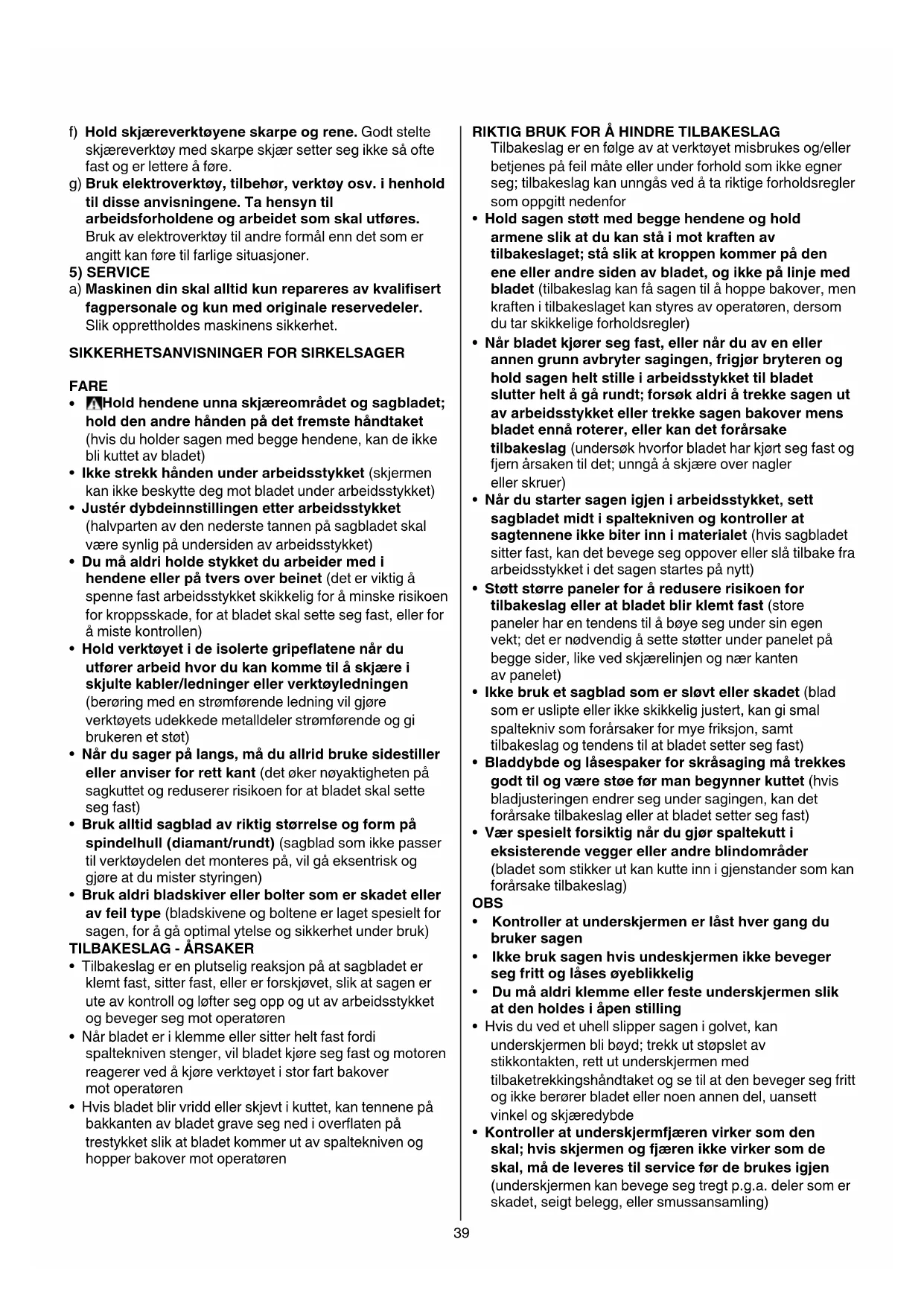

f) Hold skjæreverktøyene skarpe og rene. Godt stelte

skjæreverktøy med skarpe skjær setter seg ikke så ofte

fast og er lettere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold 

til disse anvisningene. Ta hensyn til 

arbeidsforholdene og arbeidet som skal utføres.

Bruk av elektroverktøy til andre formål enn det som er

angitt kan føre til farlige situasjoner.

a) Maskinen din skal alltid kun repareres av kvalifisert 

Slik opprettholdes maskinens sikkerhet.

(hvis du holder sagen med begge hendene, kan de ikke

bli kuttet av bladet)

• Ikke strekk hånden under arbeidsstykket (skjermen

kan ikke beskytte deg mot bladet under arbeidsstykket)

• Justér dybdeinnstillingen etter arbeidsstykket 

være synlig på undersiden av arbeidsstykket)

• Du må aldri holde stykket du arbeider med i 

hendene eller på tvers over beinet (det er viktig å

spenne fast arbeidsstykket skikkelig for å minske risikoen

for kroppsskade, for at bladet skal sette seg fast, eller for

• Hold verktøyet i de isolerte gripeflatene når du 

utfører arbeid hvor du kan komme til å skjære i 

skjulte kabler/ledninger eller verktøyledningen 

(berøring med en strømførende ledning vil gjøre

• Når du sager på langs, må du allrid bruke sidestiller 

eller anviser for rett kant (det øker nøyaktigheten på

sagkuttet og reduserer risikoen for at bladet skal sette

gjøre at du mister styringen)

• Bruk aldri bladskiver eller bolter som er skadet eller 

av feil type (bladskivene og boltene er laget spesielt for

sagen, for å gå optimal ytelse og sikkerhet under bruk)

TILBAKESLAG - ÅRSAKER

• Tilbakeslag er en plutselig reaksjon på at sagbladet er

klemt fast, sitter fast, eller er forskjøvet, slik at sagen er

ute av kontroll og løfter seg opp og ut av arbeidsstykket

og beveger seg mot operatøren

• Når bladet er i klemme eller sitter helt fast fordi

spaltekniven stenger, vil bladet kjøre seg fast og motoren

reagerer ved å kjøre verktøyet i stor fart bakover

• Hvis bladet blir vridd eller skjevt i kuttet, kan tennene på

bakkanten av bladet grave seg ned i overaten på

trestykket slik at bladet kommer ut av spaltekniven og

hopper bakover mot operatøren

RIKTIG BRUK FOR Å HINDRE TILBAKESLAG Tilbakeslag er en følge av at verktøyet misbrukes og/eller

betjenes på feil måte eller under forhold som ikke egner

seg; tilbakeslag kan unngås ved å ta riktige forholdsregler

som oppgitt nedenfor

• Hold sagen støtt med begge hendene og hold 

ene eller andre siden av bladet, og ikke på linje med 

bladet (tilbakeslag kan få sagen til å hoppe bakover, men

kraften i tilbakeslaget kan styres av operatøren, dersom

du tar skikkelige forholdsregler)

• Når bladet kjører seg fast, eller når du av en eller 

annen grunn avbryter sagingen, frigjør bryteren og 

hold sagen helt stille i arbeidsstykket til bladet 

bladet ennå roterer, eller kan det forårsake 

tilbakeslag (undersøk hvorfor bladet har kjørt seg fast og

fjern årsaken til det; unngå å skjære over nagler

• Når du starter sagen igjen i arbeidsstykket, sett 

sagbladet midt i spaltekniven og kontroller at 

sagtennene ikke biter inn i materialet (hvis sagbladet

sitter fast, kan det bevege seg oppover eller slå tilbake fra

• Støtt større paneler for å redusere risikoen for 

tilbakeslag eller at bladet blir klemt fast (store

paneler har en tendens til å bøye seg under sin egen

vekt; det er nødvendig å sette støtter under panelet på

begge sider, like ved skjærelinjen og nær kanten

• Ikke bruk et sagblad som er sløvt eller skadet (blad

som er uslipte eller ikke skikkelig justert, kan gi smal

spaltekniv som forårsaker for mye friksjon, samt

tilbakeslag og tendens til at bladet setter seg fast)

• Bladdybde og låsespaker for skråsaging må trekkes 

godt til og være støe før man begynner kuttet (hvis

bladjusteringen endrer seg under sagingen, kan det

forårsake tilbakeslag eller at bladet setter seg fast)

• Vær spesielt forsiktig når du gjør spaltekutt i 

eksisterende vegger eller andre blindområder 

(bladet som stikker ut kan kutte inn i gjenstander som kan

seg fritt og låses øyeblikkelig

at den holdes i åpen stilling

• Hvis du ved et uhell slipper sagen i golvet, kan

underskjermen bli bøyd; trekk ut støpslet av

stikkontakten, rett ut underskjermen med

tilbaketrekkingshåndtaket og se til at den beveger seg fritt

og ikke berører bladet eller noen annen del, uansett

vinkel og skjæredybde

• Kontroller at underskjermfjæren virker som den 

skal; hvis skjermen og fjæren ikke virker som de 

skal, må de leveres til service før de brukes igjen 

(underskjermen kan bevege seg tregt p.g.a. deler som er

skadet, seigt belegg, eller smussansamling)40

• Underskjermen skal bare trekkes tilbake for hånd 

kutt; hev underskjermen ved å trekke tilbake 

arbeidsstykket, må underskjermen slippes (for all

annen saging, skal du la undeskjermen virke automatisk)

• Pass alltid på at underskjermen dekker bladet før du 

legger fra deg sagen på en benk eller på golvet (et

ubeskyttet blad som ennå går rundt vil få sagen til å gå

bakover og kutte alt som ligger i veien; du bør vite hvor lang

tid det tar før bladet stopper etter at bryteren er slått av)

• Verktøyet må ikke brukes av personer under 16 år

• Dette verktøyet er ikke beregnet for vannsaging

•  Ta alltid ut kontakten før du forandrer innstillinger 

mineraler og metall kan være skadelig (kontakt med eller

inhalering av støv kan gi allergiske reaksjoner og/eller

sykdommer i åndedrettsorganene for brukeren eller

personer i nærheten); bruk støvmaske og arbeid med 

støvfjerningsutstyr når det er mulig

• Visse typer støv er klassisert som kreftfremkallende

(som f.eks. støv fra eik og bøk), spesielt sammen med

tilsetningsstoer for trebehandling; bruk støvmaske og 

arbeid med støvfjerningsutstyr når det er mulig

• Følg de nasjonale krav, når det gjelder støv for de

materialer du ønsker å arbeide med

• Bruk kun et sagbord med en bryter som hindrer re-start

av motoren ved spenningsavbrudd

tilbehør brukes, som leveres fra SKIL-forhandleren

• Bruk kun tilbehør med et godkjent turtall som er minst like

høyt som verktøyets høyeste tomgangsturtall

• Bruk aldri sagblader av HSS (stål)

• Bruk aldri slipe-/kappeskiver til dette verktøyet

• Sjekk alltid at tilført spenningen er den samme som

oppgitt på verktøyets merkeplate

• Ungå skade p.g.a. skruer, spiker eller andre elementer i

med klemmer, sitter sikrere enn om det holdes fast

• Bruk aldri verktøyet uten det orginale

beskyttelses systemet

• Innkoblinger fører til korte spenningsreduksjoner; ved

ugunstige nettvilkår kan det oppstå forstyrrelser på andre

apparater (ved nettimpedanser på mindre enn 0.389

Ohm forventes det ingen forstyrrelser) - hvis De ønsker

ytterligere klargjørelse, kontakt vennligst din lokale el

leverandør myndighet

• Ikke forsøk å kutte ekstremt små materialer

• Ikke før sagen over hodet

• Ved fastkjøring eller ved elektriske/mekaniske problemer,

slå øyeblikkelig av bryteren og dra ut støpslet

• Hvis kabelen skades eller kappes under arbeid må

bevegelige deler må være helt stoppet

• Etter at du har slått av sagen, må du aldri stoppe

blad- rotasjonen ved å føre en gjenstand mot bladet

•  Montér støvsugeradapter R før bruk av verktøyet 3

• Montering av sagbladet 4

!  trekk ut støpslet av stikkontakten

- ta frem bladnøkkelen A fra oppbevaring B

du fjerner bladbolten D med bladnøkkelen

verktøyet har stanset og er i ro

- slipp spindellåsknappen C

- åpne underskjermen F med spaken G og holde den

mens du monterer sagblad med sagtenner og pil som

er trykt på sagbladet pekende i samme retning som

pilen på underskjermen

- slipp underskjermen F

strammer bladbolten med bladnøkkelen 1/8 omdreining

mer enn trukket til for hånd (sikrer at sagbladet slipper

hvis det møter for stor motstand og reduserer derfor

overbelastning av motoren og tilbakeslag)

mer enn 3 mm på undersiden av arbeidsstykket

- løft/senk fotplaten K inntil ønsket kuttedybde kommer

til syne på skalaen ved å benytte indikatoren L

til syne på skalaen ved å benytte indikatoren N

- juster og stram kuttevinkel på 0°

- mål 90° vinkel mellom bladet og bunnet av fotplaten

- dersom justering er nødvendig, føre fotplaten på skrå

og stram det på 45°, og bøye tappen P med

• Saglinje-indikator Q 7

- for å føre verktøyet langs ønskede saglinjen, markert

- for rett saging ved 0° eller skråsaging ved 45° benytt

!  den vide delen av fotplaten bør hvile på den delen 

av arbeidsstykket som har støtte

!  kuttebredden er avhengig av bredden på tennene 

på sagbladet og ikke selve bladet

!  montér støvsugeradapter R før bruk av verktøyet 3

underskjermen eller selve kuttingen

• Bruk av verktøyet 8

- putt støpsel i stikkontakten

- hold alltid håndtaket S godt fast med den ene hånden

og håndtaket T godt fast med den andre hånden

- sett verktøyet på arbeidsstykket med forsiden av

!  vær sikker på at sagtennene ikke fester seg i 

arbeidsstykket før start

- slå på verktøyet ved først å trykke inn knapp U

(= sikkerhetsbryter som ikke kan låses)

og deretter trykk inn bryter V

!  verktøyet må ha nådd max hastighet før 

sagbladet kommer i kontakt med arbeidsstykket

- underskjermen F åpnes automatisk når sagbladet

kommer i kontakt med arbeidsstykket (åpne bare

denne manuelt med spaken G for spesielle kutt

- etter å ha fullført sagingen, slå av verktøyet ved å

!  forsikre deg om at bladet har stoppet helt før du 

løfter verktøyet fra arbeidsstykket

• Legg alltid den pene siden av arbeidsstykket ned for å

forsikre deg om minimum splintring av materialet

• Når du bruker styreskinne (tilbehør 2610Z00217),

reduseres dybden på kuttet med 9 mm for 90 så vel som

- for å lage eksakte kutt langs arbeidsstykket

- kan settes inn på begge sider av fotplaten

Justering av sidestiller

- juster til ønsket kuttebredde ved å benytte skalaen på

- sett ønsket kuttedybde

saglinje-indikatoren Q på linje med ønsket saglinje

markert på arbeidsstykket

- åpne underskjermen F med spaken G

- akkurat før bladet treer arbeidsstykket, start verktøyet

og gradvis senk bakparten av verktøyet ved å benytte

fronten av fotplaten som støttepunkt

- beveg verktøyet gradvis nedover og samtidig fremover

!  ikke før verktøyet bakover

• Kutte stor panel @

- støtt panelet nære kuttet enten på gulvet, bordet

!  sett kuttedybden slik at du kutter gjennom 

panelet og ikke gjennom det som støtter panelet

- derom sidestiller ikke er lang nok for ønsket

sagbredde, sett fast en rett planke på arbeidsstykket

som styring og før høyre side av fotplaten mot

VEDLIKEHOLD / SERVICE

• Hold alltid verktøyet og kabelen ren

(spesielt ventilasjonshullene)

!  dra ut støpselet før rengjøring

• Rengjør sagblad straks etter bruk (spesielt for kvae og lim)

• Hvis elektroverktøyet til tross for omhyggelige

produksjons- og kontrollmetoder en gang skulle svikte,

må reparasjonen utføres av et autorisert serviceverksted

for SKIL-elektroverktøy

- send verktøyet i montert tilstand sammen med

kjøpebevis til forhandleren eller nærmeste SKIL

servicesenter (adresser liksom service diagram av

verktøyet nner du på www.skilmasters.com)

elektriske og elektroniske produkter og direktivets

iverksetting i nasjonal rett, må elektroverktøy som ikke

lenger skal brukes, samles separat og returneres til et

miljøvennlig gjenvinningsanlegg

- symbolet # er påtrykt som en påminnelse når

utskiftning er nødvendig42

• Vi erklærer at det er under vårt ansvar at dette produkt er

i samsvar med følgende standarder eller standard-

dokumenter: EN 60745, EN 61000, EN 55014, i samsvar

• Målt ifølge EN 60745 er lydtrykknivået av dette verktøyet

93 dB(A) og lydstyrkenivået 104 dB(A) (standard

deviasjon: 3 dB), og vibrasjonsnivået < 2,5 m/s²

(hånd-arm metode; usikkerhet K = 1,5 m/s²)

• Det avgitte vibrasjonsnivået er blitt målt i samsvar med en

standardisert test som er angitt i EN 60745; den kan

brukes til å sammenligne et verktøy med et annet, og som

et foreløpig overslag over eksponering for vibrasjoner ved

bruk av verktøyet til de oppgavene som er nevnt

- bruk av verktøyet til andre oppgaver, eller med annet

eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig

økning av eksponeringsnivået

- tidsrommene når verktøyet er avslått eller når det går

men ikke arbeider, kan gi en vesentlig reduksjon

av eksponeringsnivået

!  beskytt deg selv mot virkningene av vibrasjoner 

ved å vedlikeholde verktøyet og utstyret, holde 

hendene varme og organisere arbeidsmåten din
