MANUAL DE UTILIZARE 5066 MA SKIL

• Această sculă este destinată tăierilor longitudinale si

transversale în lemn atât cu secţiuni drepte cât şi cu

secţiuni unghiulare la 45°; cu pânze de fierăstrău

corespunzătoare se pot tăia, de asemenea, metale

neferoase, materiale uşoare de construcţii şi

• Citiţi şi păstraţi acest manual de instrucţiuni 2

CARACTERISTICI TEHNICE 1

SIGURANŢA INSTRUCŢIUNI DE SIGURANŢĂ GENERALE ATENŢIE! Citiţi toate indicaţiile de avertizare şi 

instrucţiunile. Nerespectarea indicaţiilor de avertizare şi a

instrucţiunilor poate provoca electrocutare, incendii şi/sau

răniri grave. Păstraţi toate indicaţiile de avertizare şi 

instrucţiunile în vederea utilizărilor viitoare. Termenul

de “sculă electrică” folosit în indicaţiile de avertizare se

referă la sculele electrice alimentate de la reţea (cu cablu de

alimentare) şi la sculele electrice cu acumulator (fără cablu

1) SIGURANŢA LA LOCUL DE MUNCĂ

a) Păstraţi-vă locul de muncă curat şi bine iluminat.

Dezordinea la locul de muncă sau existenţa unor

sectoare de lucru neiluminate poate duce la accidente.

b) Nu folosiţi maşina în medii cu pericol de explozie, 

acolo unde există lichide, gaze sau pulberi 

să aprindă pulberile sau vaporii.

c) Nu permiteţi accesul copiilor şi al altor persoane în 

timpul lucrului cu maşina. Dacă vi se distrage atenţia

2) SECURITATE ELECTRICĂ

a) Ştecherul de racordare a maşinii trebuie să se 

potrivească cu priza de alimentare. Nu este permisă 

în nici-un caz modificarea ştecherului. Nu folosiţi 

adaptoare pentru ştechere la maşinile legate la 

pământ. Ştecherele nemodificate şi prizele de curent

adecvate acestora reduc riscul de electrocutare.

b) Evitaţi contactul corporal cu suprafeţe legate la 

pământ ca ţevi, radiatoare, plite electrice şi 

frigidere. Există un risc crescut de electrocutare atunci

când corpul dv. este şi el legat la pământ.

c) Nu lăsaţi maşina afară în ploaie sau în mediu umed.

Riscul de electrocutare creşte atunci când într-o sculă

electrică pătrunde apă.

d) Nu trageţi niciodată maşina de cordonul de 

alimentare pentru a o transporta, a o atârna sau a 

alimentare deteriorat sau înfăşurat măreşte riscul

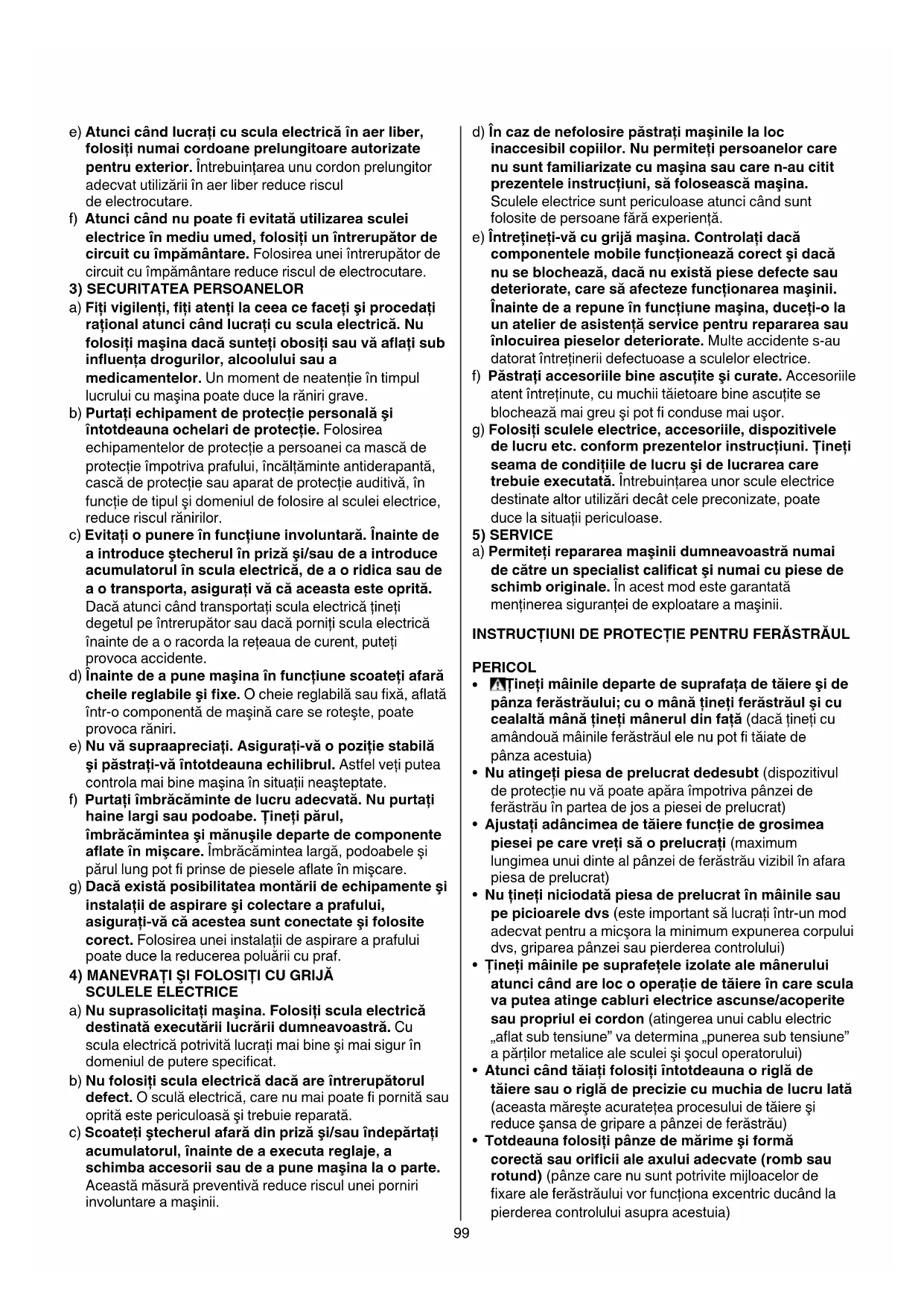

e) Atunci când lucraţi cu scula electrică în aer liber, 

folosiţi numai cordoane prelungitoare autorizate 

pentru exterior. Întrebuinţarea unu cordon prelungitor

adecvat utilizării în aer liber reduce riscul

f) Atunci când nu poate fi evitată utilizarea sculei 

electrice în mediu umed, folosiţi un întrerupător de 

circuit cu împământare. Folosirea unei întrerupător de

circuit cu împământare reduce riscul de electrocutare.

3) SECURITATEA PERSOANELOR

a) Fiţi vigilenţi, fiţi atenţi la ceea ce faceţi şi procedaţi 

raţional atunci când lucraţi cu scula electrică. Nu 

folosiţi maşina dacă sunteţi obosiţi sau vă aflaţi sub 

influenţa drogurilor, alcoolului sau a 

medicamentelor. Un moment de neatenţie în timpul

lucrului cu maşina poate duce la răniri grave.

b) Purtaţi echipament de protecţie personală şi 

întotdeauna ochelari de protecţie. Folosirea

echipamentelor de protecţie a persoanei ca mască de

protecţie împotriva prafului, încălţăminte antiderapantă,

cască de protecţie sau aparat de protecţie auditivă, în

funcţie de tipul şi domeniul de folosire al sculei electrice,

reduce riscul rănirilor.

c) Evitaţi o punere în funcţiune involuntară. Înainte de 

a introduce ştecherul în priză şi/sau de a introduce 

acumulatorul în scula electrică, de a o ridica sau de 

a o transporta, asiguraţi vă că aceasta este oprită.

Dacă atunci când transportaţi scula electrică ţineţi

degetul pe întrerupător sau dacă porniţi scula electrică

înainte de a o racorda la reţeaua de curent, puteţi

d) Înainte de a pune maşina în funcţiune scoateţi afară 

cheile reglabile şi fixe. O cheie reglabilă sau fixă, aflată

într-o componentă de maşină care se roteşte, poate

e) Nu vă supraapreciaţi. Asiguraţi-vă o poziţie stabilă 

şi păstraţi-vă întotdeauna echilibrul. Astfel veţi putea

controla mai bine maşina în situaţii neaşteptate.

f) Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi 

haine largi sau podoabe. Ţineţi părul, 

îmbrăcămintea şi mănuşile departe de componente 

aflate în mişcare. Îmbrăcămintea largă, podoabele şi

părul lung pot fi prinse de piesele aflate în mişcare.

g) Dacă există posibilitatea montării de echipamente şi 

instalaţii de aspirare şi colectare a prafului, 

asiguraţi-vă că acestea sunt conectate şi folosite 

corect. Folosirea unei instalaţii de aspirare a prafului

poate duce la reducerea poluării cu praf.

4) MANEVRAŢI ŞI FOLOSIŢI CU GRIJĂ  

a) Nu suprasolicitaţi maşina. Folosiţi scula electrică 

destinată executării lucrării dumneavoastră. Cu

scula electrică potrivită lucraţi mai bine şi mai sigur în

domeniul de putere specificat.

b) Nu folosiţi scula electrică dacă are întrerupătorul 

defect. O sculă electrică, care nu mai poate fi pornită sau

oprită este periculoasă şi trebuie reparată.

c) Scoateţi ştecherul afară din priză şi/sau îndepărtaţi 

acumulatorul, înainte de a executa reglaje, a 

schimba accesorii sau de a pune maşina la o parte.

Această măsură preventivă reduce riscul unei porniri

involuntare a maşinii.

d) În caz de nefolosire păstraţi maşinile la loc 

inaccesibil copiilor. Nu permiteţi persoanelor care 

nu sunt familiarizate cu maşina sau care n-au citit 

prezentele instrucţiuni, să folosească maşina.

Sculele electrice sunt periculoase atunci când sunt

folosite de persoane fără experienţă.

e) Întreţineţi-vă cu grijă maşina. Controlaţi dacă 

componentele mobile funcţionează corect şi dacă 

nu se blochează, dacă nu există piese defecte sau 

deteriorate, care să afecteze funcţionarea maşinii. 

Înainte de a repune în funcţiune maşina, duceţi-o la 

un atelier de asistenţă service pentru repararea sau 

înlocuirea pieselor deteriorate. Multe accidente s-au

datorat întreţinerii defectuoase a sculelor electrice.

f) Păstraţi accesoriile bine ascuţite şi curate. Accesoriile

atent întreţinute, cu muchii tăietoare bine ascuţite se

blochează mai greu şi pot fi conduse mai uşor.

g) Folosiţi sculele electrice, accesoriile, dispozitivele 

de lucru etc. conform prezentelor instrucţiuni. Ţineţi 

seama de condiţiile de lucru şi de lucrarea care 

trebuie executată. Întrebuinţarea unor scule electrice

destinate altor utilizări decât cele preconizate, poate

duce la situaţii periculoase.

a) Permiteţi repararea maşinii dumneavoastră numai 

de către un specialist calificat şi numai cu piese de 

schimb originale. În acest mod este garantată

menţinerea siguranţei de exploatare a maşinii.

INSTRUCŢIUNI DE PROTECŢIE PENTRU FERĂSTRĂUL PERICOL

Ţineţi mâinile departe de suprafaţa de tăiere şi de 

pânza ferăstrăului; cu o mână ţineţi ferăstrăul şi cu 

cealaltă mână ţineţi mânerul din faţă (dacă ţineţi cu

amândouă mâinile ferăstrăul ele nu pot fi tăiate de

• Nu atingeţi piesa de prelucrat dedesubt (dispozitivul

de protecţie nu vă poate apăra împotriva pânzei de

ferăstrău în partea de jos a piesei de prelucrat)

• Ajustaţi adâncimea de tăiere funcţie de grosimea 

piesei pe care vreţi să o prelucraţi (maximum

lungimea unui dinte al pânzei de ferăstrău vizibil în afara

• Nu ţineţi niciodată piesa de prelucrat în mâinile sau 

pe picioarele dvs (este important să lucraţi într-un mod

adecvat pentru a micşora la minimum expunerea corpului

dvs, griparea pânzei sau pierderea controlului)

• Ţineţi mâinile pe suprafeţele izolate ale mânerului 

atunci când are loc o operaţie de tăiere în care scula 

va putea atinge cabluri electrice ascunse/acoperite 

sau propriul ei cordon (atingerea unui cablu electric

„aflat sub tensiune” va determina „punerea sub tensiune”

a părţilor metalice ale sculei şi şocul operatorului)

• Atunci când tăiaţi folosiţi întotdeauna o riglă de 

tăiere sau o riglă de precizie cu muchia de lucru lată 

(aceasta măreşte acurateţea procesului de tăiere şi

reduce şansa de gripare a pânzei de ferăstrău)

• Totdeauna folosiţi pânze de mărime şi formă 

corectă sau orificii ale axului adecvate (romb sau 

rotund) (pânze care nu sunt potrivite mijloacelor de

fixare ale ferăstrăului vor funcţiona excentric ducând la

pierderea controlului asupra acestuia)100

• Nu folosiţi niciodată şaibe sau şuruburi deteriorate 

sau nepotrivite (şaibele sau şuruburile pânzei au fost

proiectate special pentru ferăstrăul dvs în scopul unei

funcţionări optime şi a unei mânuiri plină de siguranţă)

MIŞCAREA BRUSCÂ ĂNAPOI – CAUZE

• Mişcarea bruscă înapoi este o reacţie neaşteptată la o

pânză de ferăstrău blocată, prinsă sau centrată greşit; în

cazul acesta ferăstrăul devine necontrolat, se ridică şi

părăseşte piesa de prelucrat îndreaptându-se

• Atunci când pânza ferăstrăului este blocată sau fixată

foarte strâns în tăietura de închidere de jos pânza se

blochează şi datorită forţei de reacţiune a motorului

ansamblul se mişcă rapid înapoi spre operator

• În cazul în care pânza este răsucită sau centrată greşit în

tăietură, dinţii muchiei tăietoare din spatele pânzei se pot

gripa în suprafaţa de deasupra a lemnului ducând la

ieşirea pânzei din tăietură şi mişcarea acesteia înapoi

MIŞCAREA BRUSCÂ ĂNAPOI - PREVENIREA 

ACCIDENTELOR OPERATORULUI

Şcarea bruscă înapoi este rezultatul unei folosiri greşite a

sculei şi/sau a unor procedee sau condiţii neadecvate şi

pot fi evitate prin luarea precauţiilor corespunzătoare

• Strângeţi ferm cu ambele mâini ferăstrăul şi 

poziţionaţi braţele în aşa fel încât să puteţi rezista 

forţelor de mişcare bruscă înapoi; poziţionaţi corpul 

la ambele părţi ale pânzei de ferăstrău, dar nu pe 

aceeaşi linie cu aceasta (mişcarea bruscă poate cauza

deplasarea ferăstrăului înapoi, dar forţele de mişcare

bruscă înapoi pot fi controlate de către operator, dacă

sunt luate măsuri de precauţie adecvate)

• Atunci când pânza este gripată sau atunci când 

tăierea este întreruptă dintr-un anumit motiv, 

întrerupeţi declanşatorul şi ţineţi ferăstrăul imobil în 

material până în momentul în care pânza 

ferăstrăului se opreşte complet; nu încercaţi 

niciodată să îndepărtaţi ferăstrăul din piesa de 

prelucrat sau să împingeţi ferăstrăul înapoi în timp 

ce pânza este în funcţiune sau după ce a apărut 

fenomenul de mişcare bruscă înapoi (investigaţi şi

interveniţi într-un mod corectiv în scopul îndepărtării

cauzei gripării pânzei; evitaţi tăierea cuielor şi şuruburilor)

• În momentul în care repuneţi în funcţiune un 

ferăstrău în piesa de prelucrat centraţi pânza 

ferăstrăului în tăietură şi verificaţi dacă dinţii 

ferăstrăului nu sunt angrenaţi în material (dacă

pânza ferăstrăului este gripată aceasta se va deplasa în

sus sau va sări înapoi din piesa de prelucrat în momentul

în care ferăstrăul este pus din nou în funcţiune)

• Folosiţi panele mari în scopul minimalizării riscului 

de blocare a pânzei şi mişcarea bruscă a acesteia 

înapoi (panelele mari tind să se deformeze sub

greutatea lor proprie; la ambele părţi trebuie plasate

suporturi sub panel, aproape de linia de tăiere şi aproape

de marginea panelului)

• Nu folosiţi o pânză tocită sau deteriorată (seturi de

pânze neascuţite sau neadecvate produc o tăietură

îngustă determinând o frecare excesivă, griparea pânzei

şi mişcarea bruscă înapoi)

• Adâncimea pânzei şi braţele de închidere ale faţetei 

reglabile trebuie să fie strânse şi protejate înainte 

de a face tăietura (dacă reglarea pânzei se schimbă în

timpul tăiatului, aceasta va cauza griparea şi mişcarea

bruscă înapoi a pânzei)

• Luaţi măsuri de protecţie suplimentare atunci când 

faceţi o tăietură în adâncime în pereţi existenţi sau 

alte suprafeţe false (pânza proeminentă va tăia obiecte

care pot cauza o mişcare bruscă înapoi)

•  Înainte de orice folosire controlaţi dacă dispozitivul 

inferior de protecţie este închis corect

•  Nu folosiţi ferăstrăul în cazul în care dispozitivul inferior 

de protecţie nu se mişcă liber şi nu se închide rapid

•  Nu fixaţi sau strângeţi niciodată dispozitivul inferior 

de protecţie în poziţia deschis

• Dacă ferăstrăul cade întâmplător dispozitivul inferior de

protecţie va fi îndoit; deconectaţi priza, ridicaţi

dispozitivul de protecţie inferior cu ajutorul manetei de

repunere în funcţiune şi asiguraţi-vă că acesta se mişcă

liber şi nu atinge pânza ferăstrăului sau altă parte, în

toate unghiurile şi adâncimile de tăiere

• Controlaţi funcţionarea arcului dispozitivului inferior de 

protecţie; dacă dispozitivul de protecţie şi arcul nu 

funcţionează adecvat acestea trebuie reparate înainte 

de a fi folosite (dispozitivul de protecţie va funcţiona

necorespunzător în cazul unor părţi componente deteriorate,

a unor depozite lipicioase sau a creşterii reziduurilor)

• Dispozitivul inferior de protecţie va fi îndepărtat 

manual numai în cazul tăieturilor speciale, aşa cum 

sunt tăieturile în adâncime şi tăieturile compuse; 

ridicaţi dispozitivul de protecţie inferior prin 

tragerea manetei şi de îndată ce pânza intră în 

material dispozitivul inferior de protecţie va fi 

deblocat (pentru toate celelalte tăieturi cu ferăstrăul,

dispozitivul inferior de protecţie va funcţiona automat)

• Totdeauna controlaţi dacă dispozitivul inferior de 

protecţie acoperă pânza ferăstrăului înainte ca 

ferăstrăul să fie plasat pe bancul de lucru sau pe 

planşeu (o pânză neprotejată care merge în gol va duce

la mişcarea ferăstrăului înapoi, tăind tot ceea ce se află

în calea lui; fiţi conştient de timpul necesar opririi pânzei

după ce comutatorul a fost închis)

• Această sculă nu trebuie să fie folosit de persoane sub

• Această sculă nu este potrivită pentru tăiere umedă

alimentare înainte de a face o reglare sau o 

schimbare de accesoriu

• Nu folosiţi scula atunci când cordonul sau prezintă

defecţiuni; înlocuirea lor se va efectua de o persoană

• Nu prelucraţi materiale care conţin azbest (azbestul

este considerat a fi cancerigen)

• Praful rezultat din materiale precum vopseaua care conţine

plumb, unele specii de lemn, minerale şi metale poate fi

periculos (contactul cu praful sau inhalarea acestuia poate

provoca reacţii alergice şi/sau afecţiuni respiratorii

operatorului sau persoanelor care stau în apropiere);

purtaţi o mască de praf şi lucraţi cu un dispozitiv de 

extragere a prafului când poate fi conectat101

• Anumite tipuri de praf sunt clasificate ca fiind

cancerigene (cum ar fi praful de stejar şi fag) în special în

combinaţie cu aditivi pentru tratarea lemnului; purtaţi o 

mască de praf şi lucraţi cu un dispozitiv de 

extragere a prafului când poate fi conectat

• Respectaţi reglementările naţionale referitoare la aspiraţia

prafului în funcţie de materialele de lucru folosite

• Folosiţi doar o masă de fierastrău prevăzută cu un

comutator care împiedică repornirea motorului dupa

întreruperea tensiunii

• Folosiţi doar o masă de fierastrău prevăzută cu un

• SKIL garantează funcţionarea perfectă a sculei electrice

numai dacă sunt folosite accesoriile corecte, care pot fi

obtinute de la dealerul dumneavoastră de produse SKIL

• Folosiţi numai accesoriile a căror turaţie admisă este cel

puţin egală cu turaţia maximă la mers în gol a aparatului

• Nu utilizaţi niciodată pânze de ferăstrău confecţionate din

oţel rapid de scule (HSS)

• Nu folosiţi niciodată discuri de şlefuire/tăiere cu

• Verificaţi întotdeauna dacă tensiunea de alimentare este

aceeaşi cu tensiunea indicată pe plăcuţa de identificare

• Evitaţi daunele provocate de şuruburi, ţinte şi alte

elemente din timpul lucrului; înlăturaţi aceste elemente

înainte de a trece la acţiune

• Îndepărtaţi toate obstacolele aflate deasupra precum şi

sub traseul de tăiere înainte de a începe tăierea

• Securizaţi piesa de lucru (o piesă de lucru fixată cu

clame sau într-o menghină este ţinută mult mai în

siguranţă decât manual)

• Folosiţi detectoare adecvate pentru depistarea 

conductelor şi conductorilor de alimentare sau apelaţi 

în acest scop la întrerprinderea locală de furnizare a 

utilităţilor (contactul cu conductorii electrici poate provoca

incendii sau electrocutare; deteriorarea unei conducte de gaz

poate duce la explozii; spargerea unei conducte de apă

provoacă pagube materiale sau poate provoca electrocutare)

• Folosiţi cabluri de prelungire derulate complet, protejate/

izolate, cu o capacitate de 16 amperi

ÎN TIMPUL FUNCŢIONĂRII

• Când este utilizat, nivelul de zgomot poate depăşi 85

dB(A); este necesar să purtaţi echipament de protecţie

• Nu folosiţi niciodată scula fară sistemul original de protecţie

• Procedurile de conectare generează căderi de tensiune

de scurtă durată; în cazul reţelelor slabe este posibilă

afectarea celorlalte aparate şi echipamente racordate la

acestea (la impedanţe de reţea mai mici de 0.389 ohmi

nu sunt de aşteptat deranjamente) - pentru informaţii

suplimentare vă rugăm contactaţi furnizorul

dumneavoastră de energie electrică

• Nu încercaţi să tăiaţi piese de prelucrat extrem de mici

• Nu lucraţi cu scula deasupra capului

• În caz de blocare sau de defecţiune electrică sau

mecanică, deconectaţi imediat scula şi decuplaţi cablul

• În cazul în care cordonul este deteriorat sau secţionat în

timpul lucrului, nu atingeţi cordonul, dar deconectaţi

• Când puneţi instrumentul la o parte, deconectaţi motorul

şi asiguraţi-vă că toate elementele mobile şi-au oprit

• După deconectarea ferastrăului circular, nu opriţi

niciodată rotaţia pânzei de fierastrău printr-o forţă laterală

• Montarea pânzei de ferăstrău 4

!  deconectaţi priza

- luaţi cheia A din magazia B

- apăsaţi butonul C de blocare a axului şi menţineţi

butonul apăsat în timp ce îndepărtaţi cu cheia şurubul

!  apăsaţi butonul C de blocare a axului numai 

atunci când scula este în poziţia de oprire

- lăsaţi liber butonul C de blocare a axului

- îndepărtaţi flanşa E

- desfaceţi dispozitivul de protecţie inferior F cu maneta

G şi menţineţi-l astfel, montaţi pânza de ferăstrău

astfel încât dinţii pânzei de fierăstrău şi săgeata

desenată pe pânza de fierăstrău să fie îndreptaţi în

aceeaşi direcţie cu săgeata de pe dispozitivul de

- lăsaţi liber dispozitivul de protecţie inferior F

!  asiguraţi-vă că suprafeţele de fixare H ale flanşelor 

sunt perfect curate şi sunt orientate la pânză

- apăsaţi butonul C de blocare a axului şi menţineţi-l

apăsat în timp ce strângeţi şurubul pânzei cu cheia şi

întoarceţi-l 1/8 cu mâna înapoi (asigură alunecarea

pânzei de fierăstrău atunci când aceasta întâlneşte o

rezistenţă excesivă, reducând astfel suprasarcina

motorului şi reculul fierăstrăului)

- lăsaţi liber butonul C de blocare a axului

• Reglarea adâncimii de tăiere (0-66 mm) 5

- pentru o calitate optimă a tăierii pânza de ferăstrău nu

trebuie nu trebuie să depăşească cu mai mult de

3 mm piesa pe prelucrat

- deşurubaţi ajutorul manetei J

- ridicaţi/coborâţi reazemul K până la adâncimea de

tăiere dorită, adâncime care poate fi setată pe o scalâ

cu ajutorul indicatorului L

- străngeţi ajutorul manetei J

• Reglarea unghiului de tăiere (0-45°) 6

- deşurubaţi butonul M

- înclinaţi scula până la unghiul de tăiere dorit care este

setat pe scală folosind indicatorul N

- strângeţi butonul M

!  la tăierea oblică, adâncimea de tăiere nu corespunde 

cu valoarea de pe scala adâncimii de tăiere

• Verificarea unghiului de tăiere de 90° 6

- reglaţi şi strângeţi reazemul K la adâncimea de

- reglaţi şi strângeţi unghiul de tăiere la 0°

- verificaţi unghiul de 90° dintre pânză şi partea

inferioară a reazemului cu un sablon de unghiuri

- dacă ajustarea este necesară înclinati şi strangeţi la

45° şi îndoiţi urechea P cu o cheie reglabilă102

• Indicatorul liniei de tăiere Q 7

- pentru ghidarea sculei de-a lungul liniei dorite de

tăiere marcate pe piesa de prelucrat

- pentru tăiere dreaptă la 0° sau oblică la 45° folosiţi

linia indicatoare menţionată

- vă permite să alegeţi ca materialul de îndepărtat să

rămână fie pe partea interioară fie pe partea exterioară

!  partea lată a reazemului trebuie să se aşeze pe 

partea sprijinită a piesei de prelucrat

!  lăţimea de tăiere este determinată de lăţimea 

danturii pânzei şi nu de lăţimea corpului pânzei

!  faceţi întotdeauna mai întâi tăieri de test pentru 

verificarea liniei efective de tăiere

• Aspirarea a prafului

!  montaţi aspiratorul adaptor R înainte de a  

- conectaţi aspiratorul

!  nu folosiţi aspiratorul atunci când tăiaţi metal

!  nu lăsaţi niciodată furtunul aspiratorului să 

stânjenească dispozitivul inferior de protectie 

sau operaţia de tăiere

• Utilizarea sculei 8

- cuplaţi ştecherul la sursa de alimentare

- întotdeauna ţineţi ferm cu o mână mânerul S şi

manevraţi ferm mânerul T cu cealaltă mână

- aşezaţi scula cu partea din faţă a reazemului direct pe

!  asiguraţi-vă că dantura fierăstrăului nu este 

angajată în piesa de prelucrat

- conectaţi scula apăsând prima dată butonul U

(= comutator de siguranţă care nu poate fi blocat)

şi apoi trăgând declanşatorul V

!  scula trebuie să funcţioneze la turaţia completă 

înainte ca pânza să intre în piesa de prelucrat

- dispozitivul inferior de protecţie F se deschide automat

atunci când pânza ferastrăului intră în piesa de

prelucrat (pentru tăieri speciale, cum ar fi tăieri de

adâncime, deschideţi manual dispozitivul inferior de

protecţie, folosind maneta G)

- nu forţaţi scula; aplicaţi o presiune uşoară şi continuă

!  în timp ce lucraţi, ţineţi întotdeauna scula de zonă 

(zonele) de prindere colorate gri

- după încheierea tăierii deconectaţi scula eliberând

!  asiguraţi-vă că pânza s-a oprit complet din mişcare 

înainte de a ridica scula de pe piesa de prelucrat

SFATURI PENTRU UTILIZARE

• Aşezaţi întotdeauna partea bună a piesei de prelucrat în

jos pentru a asigura o împrăştiere minimă a aşchiilor

• Când utilizaţi şina de ghidare (accesoriu 2610Z00217),

adâncimea de tăiere se reduce cu 9 mm, atât pentru

tăieri de 90, cât şi de 45

• Folosiţi doar pânze ascuţite de tipul corect 9

- calitatea tăierii se îmbunătăţeşte cu numărul de dinţi

- pânzele placate cu carburi ramân ascuţite pe perioade

de până la de 30 de ori lungi decât pânzele obişnuite

• Riglă de ghidare pentru caneluri W 0

- pentru realizarea unor tăieturi exacte de-a lungul

marginii piesei de prelucrat

- poate fi introdusă în oricare parte a reazemului

Reglarea riglei de ghidare pentru caneluri

- deşurubaţi butonul X

- reglaţi lăţimea dorită de tăiere utilizând scala riglei de

ghidare pentru caneluri (utilizaţi ca referinţă 0

indicatorul liniei de tăiere Q)

- strângeţi butonul X

• Tăierea în adâncime !

- setaţi adâncimea dorită de tăiere

- înclinaţi scula în faţă spre indicator liniei de tăiere Q aliniat

cu linia dorită de tăiere marcată pe piesă de prelucrat

- deschideţi dispozitivul de protecţie inferior F cu

- chiar înainte ca pânza să intre în piesa de prelucrat,

conectaţi scula şi treptat coborâţi capătul din spate al

sculei folosind partea din faţă a reazemului ca punct

- treptat, mişcaţi scula în jos şi înainte

- de îndată ce pânza intră în material, eliberaţi

!  scula trebuie să funcţioneze la turaţia completă 

înainte ca pânza să intre în piesa de prelucrat

!  nu trageţi niciodată scula înapoi

• Tăierea panourilor mari @

- sprijiniţi panoul aproape de tăietură fie pe pardoseală,

fie pe masă sau pe bancul de lucru

!  setaţi adâncimea de tăiere astfel încât să 

străpungeţi panoul şi nu suportul

- în cazul in care rigla de ghidare pentru caneluri nu

permite lăţimea dorită de tăiere, fixaţi sau prindeţi în

cuie o bucată dreaptă de lemn ca ghidaj, şi folosiţi

partea dreaptă a reazemului faţă de acest ghidaj

ÎNTREŢINERE / SERVICE

• Păstraţi aparatul şi cablul curat (mai ales fantele

!  deconectaţi de la priză înainte de a curăţa

• Curăţaţi pânza de ferăstrău imediat după utilizare (în

special de răşini şi clei)

• Dacă în ciuda procedeelor de fabricaţie şi control

riguroase scula are totuşi o pană, repararea acesteia se

va face numai la un atelier de asistenţă service autorizat

pentru scule electrice SKIL

- trimiteţi scula în totalitatea lui cu bonul de cumpărare

la distribuitorul sau la centrul de service SKIL cel mai

apropiat (adrese şi diagrame de service se găseasc la

www.skilmasters.com)

ţările din Comunitatea Europeană)

- Directiva Europeană 2002/96/EC face referire la

modul de aruncare a echipamentelor electrice şi

electronice şi modul de aplicare a normelor în

conformitate cu legislaţia naţională; sculele electrice în

momentul în care au atins un grad avansat de uzură şi

trebuiesc aruncate, ele trebuiesc colectate separat şi

reciclate într-un mod ce respectă normele de protecţie

a mediului inconjurător

- simbolul # vă va reaminti acest lucru103

DECLARAŢIE DE CONFORMITATE 

• Declarăm pe proprie răspundere că acest product este

conform cu următoarele standarde sau documente

standardizate: EN 60745, EN 61000, EN 55014, în

conformitate cu regulile 2006/95/CE, 2004/108/CE,

• Documentaţie tehnică la: SKIL Europe BV

• Măsurat în conformitate cu EN 60745 nivelul de presiune

a sunetului generat de acest instrument este de 93 dB(A)

iar nivelul de putere a sunetului 104 dB(A) (abaterea

standard: 3 dB), iar nivelul vibraţiilor < 2,5 m/s² (metoda

mînă-braţ; incertitudine K = 1,5 m/s²)

• Nivelul emisiilor de vibraţii a fost măsurat în conformitate

cu un test standardizat precizat în EN 60745; poate fi

folosit pentru a compara o sculă cu alta şi ca evaluare

preliminară a expunerii la vibraţii atunci când folosiţi scula

pentru aplicaţiile menţionate

- utilizarea sculei pentru aplicaţii diferite sau cu

accesorii diferite şi prost întreţinute poate creşte

semnificativ nivelul de expunere

- momentele în care scula este oprită sau când

funcţionează dar nu execută nicio lucrare, pot reduce

semnificativ nivelul de expunere

!  protejaţi-vă împotriva efectelor vibraţiilor prin 

întreţinerea sculei şi a accesoriilor sale, păstrând 

mâinile calde şi organizând procesele de lucru
