KULLANIM KILAVUZU 5066 MA SKIL

• Bu alet, sabit dayama suretiyle tahtada düz ve 45°’ye

kadar açılı kesme işleri için geliştirilmiştir; uygun testere

bıçaklarıyla demir dışı metaller, hafif yapı malzemeleri ve

plastikler de kesilebilir

• Bu kullanma kılavuzunu okuyun ve saklayın 2

GÜVENLİK GENEL GÜVENLİK TALİMATI DİKKAT! Bütün uyarıları ve talimat hükümlerini 

okuyun. Açıklanan uyarılara ve talimat hükümlerine

uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/

veya ağır yaralanmalara neden olunabilir. Bütün uyarıları 

ve talimat hükümlerini ileride kullanmak üzere 

saklayın. Uyarı ve talimat hükümlerinde kullanılan “elektrikli

el aleti” kavramı, akım şebekesine bağlı (şebeke bağlantı

kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine

bağlantısı olmayan aletler) kapsamaktadır.

1) ÇALIŞMA YERI GÜVENLIĞI

a) Çalıştığınız yeri temiz ve düzenli tutun. İşyerindeki

düzensizlik veya yetersiz aydınlatma kazalara

b) Yanıcı sıvıların, gazların veya tozların bulunduğunu 

patlama tehlikesi olan yer ve mekânlarda aletinizle 

çalışmayın. Elektrikli el aletleri, toz veya buharların

tutuşmasına veya yanmasına neden olan

kıvılcımlar çıkarırlar.

c) Elektrikli el aletinizle çalışırken çocukları ve 

başkalarını çalışma alanınızın uzağında tutun.

Yakınınızda bulunan kişiler dikkatinizi dağıtabilir ve bu da

alet üzerindeki kontrolünüzü kaybetmenize neden olabilir.

2) ELEKTRİKSEL GÜVENLİK

a) Aletinizin bağlantı fişi prize uymalıdır. Fişi hiçbir 

şekilde değiştirmeyin. Koruyucu topraklamalı 

aletlerle adaptörlü fiş kullanmayın. Değiştirilmemiş,

orijinal fiş ve uygun prizler elektrik çarpma

tehlikesini azaltır.

b) Borular, kalorifer tesisatı, ısıtıcılar ve buzdolapları 

gibi topraklanmış yüzeylerle bedensel temasa 

gelmekten kaçının. Eğer bedeniniz topraklanacak

olursa yüksek bir elektrik çarpma tehlikesi ortaya çıkar.

c) Aletinizi yağmur ve nemden koruyun. Elektrikli el

aletinin içine suyun sızması elektrik çarpma

tehlikesini yükseltir.

d) Kabloyu kendi amacı dışında kullanmayın; örneğin 

aleti kablodan tutarak taşımayın, aleti kablo ile 

asmayın veya kablodan çekerek fişi prizden 

çıkarmayın. Kabloyu aşırı sıcaktan, yağlardan, 

keskin kenarlı cisimlerden veya aletin hareketli 

parçalarından uzak tutun. Hasarlı veya dolaşmış kablo

elektrik çarpma tehlikesini yükseltir.72

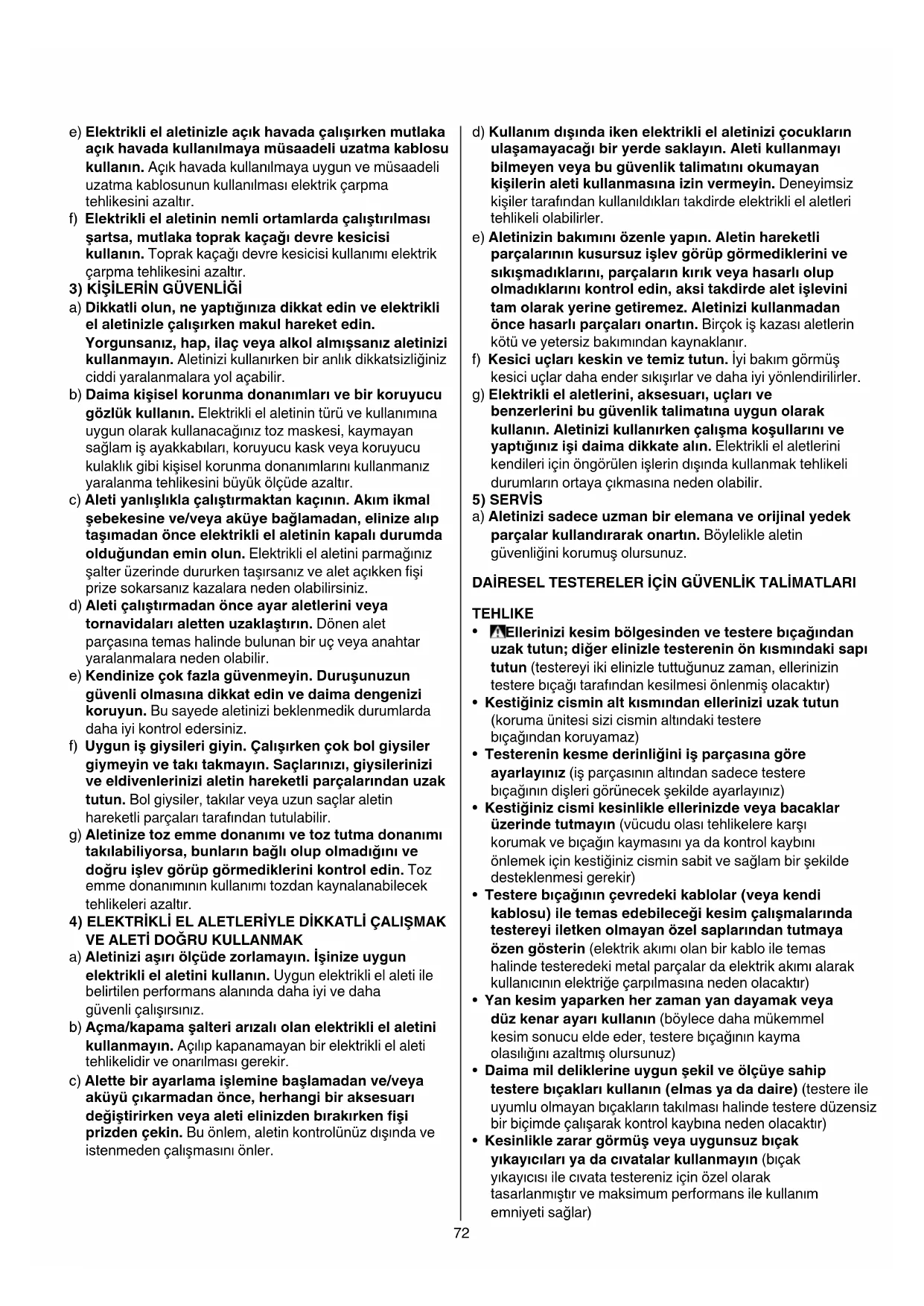

e) Elektrikli el aletinizle açık havada çalışırken mutlaka 

açık havada kullanılmaya müsaadeli uzatma kablosu 

kullanın. Açık havada kullanılmaya uygun ve müsaadeli

uzatma kablosunun kullanılması elektrik çarpma

tehlikesini azaltır.

f) Elektrikli el aletinin nemli ortamlarda çalıştırılması 

şartsa, mutlaka toprak kaçağı devre kesicisi 

kullanın. Toprak kaçağı devre kesicisi kullanımı elektrik

çarpma tehlikesini azaltır.

3) KİŞİLERİN GÜVENLİĞİ

a) Dikkatli olun, ne yaptığınıza dikkat edin ve elektrikli 

el aletinizle çalışırken makul hareket edin. 

Yorgunsanız, hap, ilaç veya alkol almışsanız aletinizi 

kullanmayın. Aletinizi kullanırken bir anlık dikkatsizliğiniz

ciddi yaralanmalara yol açabilir.

b) Daima kişisel korunma donanımları ve bir koruyucu 

gözlük kullanın. Elektrikli el aletinin türü ve kullanımına

uygun olarak kullanacağınız toz maskesi, kaymayan

sağlam iş ayakkabıları, koruyucu kask veya koruyucu

kulaklık gibi kişisel korunma donanımlarını kullanmanız

yaralanma tehlikesini büyük ölçüde azaltır.

c) Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal 

şebekesine ve/veya aküye bağlamadan, elinize alıp 

taşımadan önce elektrikli el aletinin kapalı durumda 

olduğundan emin olun. Elektrikli el aletini parmağınız

şalter üzerinde dururken taşırsanız ve alet açıkken fişi

prize sokarsanız kazalara neden olabilirsiniz.

d) Aleti çalıştırmadan önce ayar aletlerini veya 

tornavidaları aletten uzaklaştırın. Dönen alet

parçasına temas halinde bulunan bir uç veya anahtar

yaralanmalara neden olabilir.

e) Kendinize çok fazla güvenmeyin. Duruşunuzun 

güvenli olmasına dikkat edin ve daima dengenizi 

koruyun. Bu sayede aletinizi beklenmedik durumlarda

daha iyi kontrol edersiniz.

f) Uygun iş giysileri giyin. Çalışırken çok bol giysiler 

giymeyin ve takı takmayın. Saçlarınızı, giysilerinizi 

ve eldivenlerinizi aletin hareketli parçalarından uzak 

tutun. Bol giysiler, takılar veya uzun saçlar aletin

hareketli parçaları tarafından tutulabilir.

g) Aletinize toz emme donanımı ve toz tutma donanımı 

takılabiliyorsa, bunların bağlı olup olmadığını ve 

doğru işlev görüp görmediklerini kontrol edin. Toz

emme donanımının kullanımı tozdan kaynalanabilecek

tehlikeleri azaltır.

4) ELEKTRİKLİ EL ALETLERİYLE DİKKATLİ ÇALIŞMAK 

VE ALETİ DOĞRU KULLANMAK

a) Aletinizi aşırı ölçüde zorlamayın. İşinize uygun 

elektrikli el aletini kullanın. Uygun elektrikli el aleti ile

belirtilen performans alanında daha iyi ve daha

güvenli çalışırsınız.

b) Açma/kapama şalteri arızalı olan elektrikli el aletini 

kullanmayın. Açılıp kapanamayan bir elektrikli el aleti

tehlikelidir ve onarılması gerekir.

c) Alette bir ayarlama işlemine başlamadan ve/veya 

aküyü çıkarmadan önce, herhangi bir aksesuarı 

değiştirirken veya aleti elinizden bırakırken fişi 

prizden çekin. Bu önlem, aletin kontrolünüz dışında ve

istenmeden çalışmasını önler.

d) Kullanım dışında iken elektrikli el aletinizi çocukların 

ulaşamayacağı bir yerde saklayın. Aleti kullanmayı 

bilmeyen veya bu güvenlik talimatını okumayan 

kişilerin aleti kullanmasına izin vermeyin. Deneyimsiz

kişiler tarafından kullanıldıkları takdirde elektrikli el aletleri

tehlikeli olabilirler.

e) Aletinizin bakımını özenle yapın. Aletin hareketli 

parçalarının kusursuz işlev görüp görmediklerini ve 

sıkışmadıklarını, parçaların kırık veya hasarlı olup 

olmadıklarını kontrol edin, aksi takdirde alet işlevini 

tam olarak yerine getiremez. Aletinizi kullanmadan 

önce hasarlı parçaları onartın. Birçok iş kazası aletlerin

kötü ve yetersiz bakımından kaynaklanır.

f) Kesici uçları keskin ve temiz tutun. İyi bakım görmüş

kesici uçlar daha ender sıkışırlar ve daha iyi yönlendirilirler.

g) Elektrikli el aletlerini, aksesuarı, uçları ve 

benzerlerini bu güvenlik talimatına uygun olarak 

kullanın. Aletinizi kullanırken çalışma koşullarını ve 

yaptığınız işi daima dikkate alın. Elektrikli el aletlerini

kendileri için öngörülen işlerin dışında kullanmak tehlikeli

durumların ortaya çıkmasına neden olabilir.

a) Aletinizi sadece uzman bir elemana ve orijinal yedek 

parçalar kullandırarak onartın. Böylelikle aletin

güvenliğini korumuş olursunuz.

DAİRESEL TESTERELER İÇİN GÜVENLİK TALİMATLARI TEHLIKE

Ellerinizi kesim bölgesinden ve testere bıçağından 

uzak tutun; diğer elinizle testerenin ön kısmındaki sapı 

tutun (testereyi iki elinizle tuttuğunuz zaman, ellerinizin

testere bıçağı tarafından kesilmesi önlenmiş olacaktır)

• Kestiğiniz cismin alt kısmından ellerinizi uzak tutun

(koruma ünitesi sizi cismin altındaki testere

bıçağından koruyamaz)

• Testerenin kesme derinliğini iş parçasına göre 

ayarlayınız (iş parçasının altından sadece testere

bıçağının dişleri görünecek şekilde ayarlayınız)

• Kestiğiniz cismi kesinlikle ellerinizde veya bacaklar 

üzerinde tutmayın (vücudu olası tehlikelere karşı

korumak ve bıçağın kaymasını ya da kontrol kaybını

önlemek için kestiğiniz cismin sabit ve sağlam bir şekilde

desteklenmesi gerekir)

• Testere bıçağının çevredeki kablolar (veya kendi 

kablosu) ile temas edebileceği kesim çalışmalarında 

testereyi iletken olmayan özel saplarından tutmaya 

özen gösterin (elektrik akımı olan bir kablo ile temas

halinde testeredeki metal parçalar da elektrik akımı alarak

kullanıcının elektriğe çarpılmasına neden olacaktır)

• Yan kesim yaparken her zaman yan dayamak veya 

düz kenar ayarı kullanın (böylece daha mükemmel

kesim sonucu elde eder, testere bıçağının kayma

olasılığını azaltmış olursunuz)

• Daima mil deliklerine uygun şekil ve ölçüye sahip 

testere bıçakları kullanın (elmas ya da daire) (testere ile

uyumlu olmayan bıçakların takılması halinde testere düzensiz

bir biçimde çalışarak kontrol kaybına neden olacaktır)

• Kesinlikle zarar görmüş veya uygunsuz bıçak 

yıkayıcıları ya da cıvatalar kullanmayın (bıçak

yıkayıcısı ile cıvata testereniz için özel olarak

tasarlanmıştır ve maksimum performans ile kullanım

GERİ TEPME - NEDENLERİ

• Geriye tepme olarak tabir edilen durum, sıkışan, seken

veya hizadan çıkan bir testere bıçağının yaptığı ani

harekettir; bu ani hareket, kontrol dışına çıkan testerenin

kesilmekte olan parçadan çıkarak testere kullanıcısının

üzerine doğru yönelmesine neden olur

• Testere bıçağının kesim hattının daralması veya kapanması

sonucu sıkışması ya da takılması, testerenin dönmesini

engeller ve motorun tepkimesi sonucu kesim birimi aniden

ve süratle testere kullanıcısına doğru geri tepebilir

• Testere bıçağı kesim esnasında ters dönerse ya da hizadan

çıkarsa, bıçağın arka kenarındaki dişler kesilen cismin üst

tabakasının içine kazılarak bıçağın kesim hattından çıkıp

kullanıcının üzerine doğru tepmesine neden olabilir

GERİ TEPME - KULLANICI TEDBİRLERİ

Geri tepme, hatalı alet kullanımı ve/veya yanlış kullanım

işlemleri veya koşulları sonucu meydana gelir ve aşağıdaki

tedbirlere uyulması halinde önlenebilecek bir tehlikedir

• Testere tutacaklarını iki elle sıkıca tutun ve kolunuzu 

olası bir geri tepmeyi karşılayabilecek şekilde 

pozisyonlandırın; testere bıçağının yan taraflarından 

birinde durmaya özen gösterin, kesinlikle testere 

bıçağının kesim hattı üzerinde durmayın (geri tepme

yüzünden testerere aniden geriy hareket edebilir,

kullanıcının doğru tedbirleri alması halinde geri tepme

gücü kontrol edilebelir hale gelir)

• Testere bıçağı takılırsa, ya da kesme işlemine hangi 

nedenle olursa olsun ara vermek istediğinizde, 

çalıştırma düğmesini bırakın ve testereyi bıçak 

tamamen hareketsiz hale gelene kadar sabit tutun; 

testereyi, bıçak henüz çalışır haldeyken kesinlikle 

cisimden çıkarmayın ya da geriye doğru çekmeyin; 

aksi takdirde geri tepme meydana gelebilir (kesme

çalışmalarına başlamadan once, testerenin takılmasına

neden olabilecek engelleri kaldırın, gerekli tedbirleri alın

ve çivi veya vida gibi cisimleri kesmemeye özen gösterin)

• Testereyi, kesme işlemine devam etmek için tekrar 

cisimdeki kesim hattına soktuğunuzda, testere 

bıçağını kesiğin ortasına yerleştirin ve testere 

dişlerinin cisim ile temas etmemesine özen gösterin

(aksi takdirde, testerenin tekrar çalıştırılması halinde

bıçak dişleri geri tepmeye neden olabilir)

• Testere bıçağının sıkışmasını ve geri tepmeyi 

önlemek için keseceğiniz geniş panellerde destek 

kullanın (geniş paneller kesilirken kendi ağırlığı altında

sarkma belirtisi gösterir; bu nedenle kesilen panelin alttan

her iki taraftan, hem kesim hattına yakın bir yerden hem

kenarlardan desteklenmesi gerekir)

• Körelmiş veya hasarlı bir bıçak kullanmayın

(bilenmemiş veya uygun takılmamış bıçaklar dar bir

kesime yol açarak aşırı sürtünmeye, kesim aletinin

takılmasına ve geri tepmeye neden olur)

• Bıçağın kesim derinliğini ve açı ayarını düzenleyen 

manivelaların kesme işlemine başlamadan önce 

sıkıca ve emniyetli bir biçimde kurulmuş olmasına 

özen gösterin (eğer testere bıçağının açısını ve derinliğini

ayarlayan parçalar kesim esnasında yerinden oynarsa, bu

bıçağın takılmasına ve geri tepmeye neden olabilir)

• Yukarıdan aşağı doğru yapılan kesimlerde, olası 

duvar veya benzeri (görünmeyen) engellere dikkat 

edin (çıkıntı halindeki testere bıçağı geri tepmeye neden

olabilecek cisimleri kesebilir)

•  Her kullanımdan once testerenin alt koruyucusunun 

düzgün biçimde kapanıp kapanmadığını kontrol edin

•  Alt koruyucunun serbestçe hareket etmemesi ve 

anında kapanmaması halinde testereyi çalıştırmayın

•  Alt koruyucuyu hiçbir zaman açık pozisyona gelecek 

biçimde sıkıştırmayın veya bağlamayın

• Testerenin yanlışlıkla düşmesi halinde meydana gelen

darbe sonucu alt koruyucu eğilmiş olabilir; şebeke fisini

çekin, alt koruyucuyu geriye çekilebilen tutacak ile

kaldırarak serbestçe hareket edebilmesini sağlayın;

ayrıca alt koruyucunun hiçbir kesim açısı ve derinliğinde

testere bıçağı veya başka parçalar ile temas haline

gelmemesi için özen gösterin

• Alt koruyucuya bağlı yayın düzgün biçimde çalışır 

durumda olup olmadığını kontrol edin; eğer koruyucu 

ile yay düzgün biçimde çalışmıyorsa, ürünün yetkili 

servis tarafından bakımı yapılmalıdır (zarar görmüş

parçalar, yapışkan birikintiler veya birikmiş döküntüler alt

koruyucunun ağır çalışmasına neden olabilir)

• Alt koruyucu, sadece yukarıdan aşağı yapılan 

kesimler ve küçük parçaların kesimi gibi özel 

işlemlerde elle geriye çekilmelidir; alt koruyucuyu 

tutacağı geriye doğru çekerek kaldırın ve testere 

bıçağı cismi kesmeye başladığı anda alt koruyucuyu 

bırakın (tüm diğer kesim biçimlerinde alt koruyucu

otomatik olarak çalıştırılmalıdır)

• Testereyi kesim tezgâhına veya zemine bırakmadan 

once, alt koruyucunun testere bıçağını kaplayarak 

örtmesine özen gösterin (koruyucusu olmayan ve

çalışır durumda olan bir bıçak testerenin geriye doğru

hareket etmesine ve hareket hattında bulunan herşeyi

kesmesine neden olacaktır; testereyi kapattıktan sonra

bıçağın tamamen hareketsiz hale gelmesi için gerekli

olan süreyi hiçbir zaman gözden kaçırmayın)

• Bu alet 16 yaşının altındaki kişiler tarafından kullanılmamalıdır

• Bu alet sulu kesme işlerine uygun değildir

•  İstediğiniz ayar değişikliklerini ve aksesuar 

değişikliklerini yapmadan önce mutlaka şebeke 

fişini prizden çekin

• Kordon hasarlı iken cihazı kesinlikle kullanmayınız;

uzman bir kişi tarafından değiştirtiniz

• Bu aletle asbest içeren malzemeleri işlemeyin

(asbest kanserojen bir madde kabul edilir)

• Kurşun içeren boya, bazı ahşap türleri, mineral ve metal

gibi malzemelerden çıkan toz zararlı olabilir (tozla temasta

bulunulması veya solunması operatörde veya yakında

bulunan kişilerde alerjik reaksiyonlara ve/veya solunum

yolu hastalıklarına neden olabilir); toz maskesi takın ve 

toz ekstraksiyon cihazıyla çalışın (bağlanabiliyorsa)

• Bazı toz tipleri (örneğin meşe ve kayın ağacı tozu),

bilhassa ahşap yenileme katkı maddeleriyle birlikte,

karsinojenik olarak sınıflandırılır; toz maskesi takın ve 

toz ekstraksiyon cihazı ile çalışın (bağlanabiliyorsa)

• Çalışmak istediğiniz malzemelerin, toz ile ilgili ulusal

taleplerini takip ediniz

• Kullandığınız kesme masasının mutlaka, elektrik

kesintilerinden sonra motorun yeniden ve kontrol dışı

çalışmasını önleyecek bir şalteri olmalıdır

• Kullandığınız kesme masasının mutlaka, bir yarma

• SKIL sadece SKIL satıcınızdan temin edeceğiniz uygun

aksesuarlar kullanıldığında aletin düzgün çalışmasını

• Bu aletle kullanacağınız aksesuar edilen devir sayısı en

azından aletin boştaki en yüksek devir sayısı

• HSS testere bıçaklarının bu aletle kullanılmasına

• Bu aletle taşlama/kesme diskleri kullanmayın

• Güç geriliminin, aletin özellik plakasında belirtilen voltaj

değeriyle aynı olduğunu sık sık kontrol edin

• İş parçasının vida, çivi ve benzeri malzeme tarafından

hasar görmemesi için dikkatli olun; çalışmaya

başlamadan önce bunları çıkartın

• Kesme işlemine başlamadan önce, kesme hattı altındaki

ve üstündeki bütün engelleri uzaklaştırın

• Çalıştığınız parçayı sabitleyin (kıskaçlarla ya da

mengeneyle sabitlenmiş bir iş parçası elle tutulan işten

• Görünmeyen elektrik kablolarını belirlemek için 

uygun bir tarama cihazı kullanın veya yerel akım 

ikmal şirketlerinden yardım isteyin (elektrik

kablolarıyla temas, yangın çıkmasına veya elektrik

çarpmalarına neden olabilir; bir gaz borusu hasar görürse

patlama tehlikesi ortaya çıkar; bir su borusunun delinmesi

halinde maddi hasarlar meydana gelebilir veya elektrik

çarpma tehlikesi ortaya çıkabilir)

• Tamamen kusursuz ve güvenli 16 Amp uzatma

• Cihaz çalışırken gürültü seviyesi 85 dB(A) desibele kadar

çıkabilir; kulak koruyucu kullanınız

• Orijinal koruma tertibatı olmadan aleti asla kullanmayın

• Kapama işlemleri sırasında kısa süreli gerilim düşmeleri

olabilir; elverişsiz şebeke koşullarında diğer aletler

etkilenebilir (0.389 Ohm’den daha küçük şebeke

empedanslarında hatalar ortaya çıkmaz) - daha aydınlatıcı

bilgi için, bölgenizde bulunan yetkili servise başvurun

• Çok kuçuk ış parçalarını kesmeyi denemeyin

• Aleti başınızın üstünde tutarak çalışmayın

• Aletiniz bloke olursa, veya alet normal çalışmıyorsa veya

değişik gürültüler geliyorsa, aleti hemen kapatın ve fişi

• Eğer cihazı kullanırken kordon hasar görür yada kesilirse,

kordona kesinlikle dokunmayınız ve derhal fişi çekiniz

• Aletinizi bırakıp gitmeden önce mutlaka kapatın ve döner

parçaların tam olarak durmasını bekleyin

• Aleti kapattıktan sonra testere bıçağını yan taraftan

bastırarak frenlemeyin

•  Süpürgesi bağlantısının R takın aletinizi 

• Testere bıçağı takılması 4

!  şebeke fisini çekin

- testere bıçağı anahtarını A levhasındaki B

- bıçak pimini D testere bıçağı anahtarı ile çevirerek

çıkartırken, eksen kilidi düğmesine C basın ve tutun

!  eksen kilidi düğmesine C yalnızca alet 

- eksen kilidi düğmesini C bırakın

- halkayı E çıkartın

- kol G yardımı ile alt emniyet parçasını F açın, testere

bıçağı monte üzerindeki oklar ile alt emniyet parçası

üzerindekiler aynı yönü göstermelidir

- alt emniyet parçasını F bırakın

!  halkaların testereye değen kısımlarının H 

tamamen temiz olmasına dikkat edin

- bıçak pimini testere bıçağı anahtarı ile 1/8 oranında

sıkıca takarken, eksen kilidi düğmesine C basın ve

tutun (sert maddeler üzerinde kesim yaparken testere

bıçağının yerinden oynamasını yada testerenin aniden

sıçramasını ve motora yüklenilmesini önler

- eksen kilidi düğmesini C bırakın

• Kesme derinliğinin ayarlanması (0-66 mm) 5

- kesme kalitesinin optimal olarak sağlanalbilmesi için

testere bıçağının iş parçasının altından 3 mm’den fazla

- göstergeden L yararlanarak, ayaği K kaldırme/indirme

açı çizelgesinde istediğiniz kesme derinliği ayarlayın

- kolunu J tekrar sıkın

• Kesme açısının ayarlanması (0-45°) 6

- düğmeyi M gevşetin

- göstergeden N yararlanarak, aleti devirmek suretiyle

açı çizelgesinde istediğiniz kesme açısını ayarlayın

- düğmeyi M tekrar sıkın

!  gönyeli kesme sırasında derinlik çizelgesinde 

görülen kesme derinliği gerçek kesme  

• 90°-Kesme açısı kontrolü 6

- ayağı K maksimum kesme derinliğine ayarlayın

- kesme açısını 0°’ye ayarlayın ve sıkın

- bir gönye ile testere bıçağı ve ayak alt kenarı

arasındaki 90°’yi kontrol edin

- eğer ayarın düzeltilmesi gerekiyorsa, ayağı 45°’ye

devirerek sıkın ve kamı P bir çatal anahtar ile bükün

- aletin, iş parçası üzerine çizilen kesme hattı üzerinde

hassas biçimde yönlendirilmesini sağlar

- 0°’lik düz kesme işlerini veya ilgili gösterge hatlarını

kullanarak 45°’lik gönyeli kesme işlerini sağlar

- atık malzemenin bıçağın iç tarafında mı yoksa dış

tarafında mı olacağını seçmenizi sağlar

!  ayağın büyük bölümü, iş parçasının yaslanmış 

bölümü üzerinde olmalıdır

!  kesme genişliği, testere bıçağı kalınlığı ile değil, 

testere bıçağı dişlerinin genişliği ile belirlenir

!  gerçek kesme çizgisini kontrol etmek için daima 

bir deneme kesmesi yapın

!  süpürgesi bağlantısının R takın aletinizi 

!  metalleri keserken süpürgeyi kullanmayınız

!  elektrik süpürgesi hortumu hiçbir zaman alt bıçak 

koruma parçası deliğini kapatmamalı veya kesme 

işlemine engel olmamalıdır75

• Aletin çalıştırılması 8

- şebeke fişini prize takın

- daima bir elinizle S tutamağını, diğer elinizle de T

- aletin ayağının ön tarafını iş parçası

üzerine pozisyonlayın

!  testere bıçağı dişlerinin iş parçasını saplı 

olmamasına dikkat edin

- önce başparmağınızla düğmeye U basıp (=

sabitlenemiyen emniyet şalteri) şaltere V basmak

suretiyle aleti çalıştırın

!  testere, testere bıçağı iş parçası içine girmeden 

önce maksimum hıza erişmelidir

- testere bıçağı iş parçası içine sokulunca alt bıçak

koruma parçası F kendiliğinden açılır (alt bıçak koruma

parçasını sadece özel işler için, örneğin yerleştirici

kesmeler için elle açın; bunu yaparken de kolu

- aleti aşırı ölçüde zorlamayın; hafif ve sürekli

bastırmaya dikkat edin

!  çalışma esnasında, aleti daima gri renkli 

bölge(ler)den tutun(uz)

- kesme işleminden sonra şalteri V boşa alarak

!  aleti iş parçasından çıkarmadan önce testere 

bıçağının tam olarak durmasını bekleyin

• Parçalanma ve yarılmaları minimum düzeyde tutabilmek

için iş parçasının iyi olan tarafını daima aşağı bakacak

• Kılavuz rayı (aksesuar 2610Z00217) kullanıldığında,

kesme derinliği hem 90 hem de 45’lik kesimlerde 9 mm

• Daima doğru tip ve keskin testere bıçakları kullanın 9

- kesme kalitesi dişlerin sayısı ile düz orantılı olarak artar

- sert metalli testere bıçaklarının kullanım ömrü,

geleneksel testere bıçaklarına oranla 30 kat

- iş parçası kenarlarının hassas paralel kesimlerini sağlar

- ayağın her iki yanına da takılabilir

Yan dayamağın ayarlanması

- düğmeyi X gevşetin

- yan dayamak çizelgesi yardımı ile istediğiniz kesme

genişliğini ayarlayın (kılavuz kamayı Q 0-referansı

- düğmeyi X tekrar sıkın

• Yerleştirme kesimi !

- istediğiniz kesme derinliğini ayarlayın

- kılavuz kama Q iş parçası üzerine çizilmiş bulunan

kesme hattına doğrultulmuş biçimde aleti öne devirin

- kol G yardımı ile alt emniyet parçasını F açın

- testere bıçağı iş parçasına dalmadan hemen önce aleti

çalıştırın ve aletin arka kısmını, ön ayak kenarını

dayama noktası olarak kullanarak, yavaşça indirin

- aleti yavaşça aşağı indirin

- testere bıçağı cismi kesmeye başladığı, kolu G gevşetin

!  testere, testere bıçağı iş parçası içine girmeden 

önce maksimum hıza erişmelidir

!  aleti prensip olarak geri sürmeyin

• Büyük levhaların veya tablaların kesilmesi @

- kesilecek levhayı, kesme hattı yakın olacak biçimde

yere, bir masaya veya bir tezgâha yatırın

!  kesme derinliğini, levha tam kesilecek ve zemin 

kesilmeyecek ölçüde ayarlayın

- eğer yan dayamak istenen kesme genişliğine olanak

sağlamıyorsa, kılavuz işlevi görmek üzere düz bir çıtayı

iş parçası üzerine yapıştırıp veya çiviledikten sonra,

aleti, sağ ayak tarafı bu çıtayı izleyecek biçimde

• Aleti ve kablosunu daima temiz tutun (özellikle

havalandırma yuvalarını)

!  temizlemeden önce, cihazın fişini prizden çekin

• Testere bıçağını işiniz biter bitmez temizleyin (özellikle

üzerinde reçine ve tutkal kalıntıları varsa)

• Dikkatli biçimde yürütülen üretim ve test yöntemlerine

rağmen aleti arıza yapacak olursa, onarım SKIL elektrikli

aletleri için yetkili bir serviste yapılmalıdır

- aleti ambalajıyla birlikte satın alma belgenizide

ekleyerek satıcınıza veya en yakın SKIL servisine

ulaştırın (adresler ve aletin servis şemaları

www.skilmasters.com adresinde listelenmiştir)

evdeki çöp kutusuna atmayınız (sadece AB

- kullanılmış elektrikli aletleri, elektrik ve elektronikli eski

cihazlar hakkındaki 2002/96/EC Avrupa yönergelerine

göre ve bu yönergeler ulusal hukuk kurallarına göre

uyarlanarak, ayrı olarak toplanmalı ve çevre şartlarına

uygun bir şekilde tekrar değerlendirmeye

- sembol # size bunu anımsatmalıdır

• Yeğane sorumlu olarak, bu ürünün aşağıdaki standartlara

veya standart belgelerine uygun olduğunu beyan ederiz:

EN 60745, EN 61000, EN 55014, yönetmeliği hükümleri

uyarınca 2006/95/EG, 2004/108/EG, 2006/42/EG

• Teknik belgelerin bulunduğu merkez:

• Ölçülen EN 60745 göre ses basıncı bu makinanın

seviyesi 93 dB(A) ve çalışma sırasındaki gürültü

104 dB(A) (standart sapma: 3 dB), ve titreşim < 2,5 m/s²

(el-kol metodu; tolerans K = 1,5 m/s²)76

• Titreşim emisyon seviyesi EN 60745’te sunulan standart

teste göre ölçülmüştür; bu seviye, bir aleti bir başkasıyla

karşılaştırmak amacıyla ve aletin söz konusu

uygulamalarda kullanılması sırasında titreşime maruz

kalma derecesinin ön değerlendirmesi olarak kullanılabilir

- aletin farklı uygulamalar için veya farklı ya da bakımı

yetersiz yapılmış aksesuarlarla kullanılması, maruz

kalma seviyesini belirgin biçimde artırabilir

- aletin kapalı olduğu veya çalıştığı ancak gerçek

anlamda iş yapmadığı zamanlarda, maruz kalma

seviyesi belirgin biçimde azalabilir

!  aletin ve aksesuarlarının bakımını yaparak, ellerinizi 

sıcak tutarak ve iş modellerinizi düzenleyerek 

kendinizi titreşimin etkilerinden koruyun
