MANUAL DE UTILIZADOR 5066 MA SKIL

• A ferramenta é determinada para realizar em madeira,

cortes longitudinais e transversais com decurso de corte

recto e ângulo de chanfradura de 45°; com as

respectivas lâminas de serra, também é possível serrar

metais não ferrosos, materiais leves e plásticos

• Leia e guarde este manual de instruções 2

ESPECIFICAÇÕES TÉCNICAS 1

SEGURANÇA INSTRUÇÕES GERAIS DE SEGURANÇA ATENÇÃO! Devem ser lidas todas as indicações de 

advertência e todas as instruções. O desrespeito das

advertências e instruções apresentadas abaixo pode

causar choque eléctrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para 

futura referência. O termo “ferramenta eléctrica” utilizado

a seguir nas indicações de advertência, refere-se a

ferramentas eléctricas operadas com corrente de rede (com

a) Mantenha a sua área de trabalho limpa e arrumada.

Desordem ou áreas de trabalho com fraca iluminação

podem causar acidentes.

b) Não trabalhar com a ferramenta eléctrica em áreas 

com risco de explosão, nas quais se encontrem 

líquidos, gases ou pós inflamáveis. Ferramentas

eléctricas produzem faíscas que podem iprovocar a

ignição de pó e vapores.

c) Mantenha crianças e outras pessoas afastadas da 

ferramenta eléctrica durante o trabalho com a 

ferramenta. Distrações podem causar a falta de controle

algum. Não utilize quaisquer fichas de adaptação 

junto com ferramentas eléctricas ligadas à terra.

Fichas sem modicações e tomadas adequadas

b) Evite que o corpo entre em contacto com 

tubos, radiadores, fogões e geladeiras. Há um risco

chuva nem humidade. A penetração de água na

ferramenta eléctrica aumenta o risco de

d) O cabo do aparelho não deve ser utilizado para o 

puxar a ficha da tomada. Mantenha o cabo afastado 

movimento do aparelho. Cabos danicados ou

torcidos aumentam o risco de choques eléctricos.

e) Ao trabalhar com a ferramenta eléctrica ao ar livre, 

use um cabo de extensão apropriado para áreas 

externas. O uso de um cabo apropriado para áreas

externas reduz o risco de choques eléctricos.

f) Se não for possível evitar o funcionamento da 

ferramenta eléctrica em áreas húmidas, deverá ser 

utilizado uma disjuntor de corrente de avaria. A

utilização de um disjuntor de corrente de avaria reduz o

risco de um choque eléctrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha 

prudencia ao trabalhar com a a ferramenta eléctrica. 

Não use a ferramenta eléctrica se estiver fatigado 

ou sob a influência de drogas, álcool ou 

medicamentos. Um momento de falta de atenção

durante a operação da ferramenta eléctrica pode causar

b) Utilizar equipamento de protecção pessoal e 

sempre óculos de protecção. A utilização de

equipamento de protecção pessoal, como máscara de

protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção

auricular, de acordo com o tipo e aplicação da

ferramenta eléctrica, reduz o risco de lesões.

c) Evitar uma colocação em funcionamento 

involuntária. Assegure se de que a ferramenta 

eléctrica esteja desligada, antes de conectá la à 

alimentação de rede e/ou ao acumulador, antes de 

levantá la ou de transportá la. Se tiver o dedo no

interruptor ao transportar a ferramenta eléctrica ou se o

aparelho for conectado à alimentação de rede enquanto

estiver ligado, poderão ocorrer acidentes.

d) Remover chaves de ajustes ou chaves de fenda, 

antes de ligar a ferramenta eléctrica. Uma chave de

fenda ou chave de ajuste que se encontre numa parte

móvel do aparelho, pode levar a lesões.53

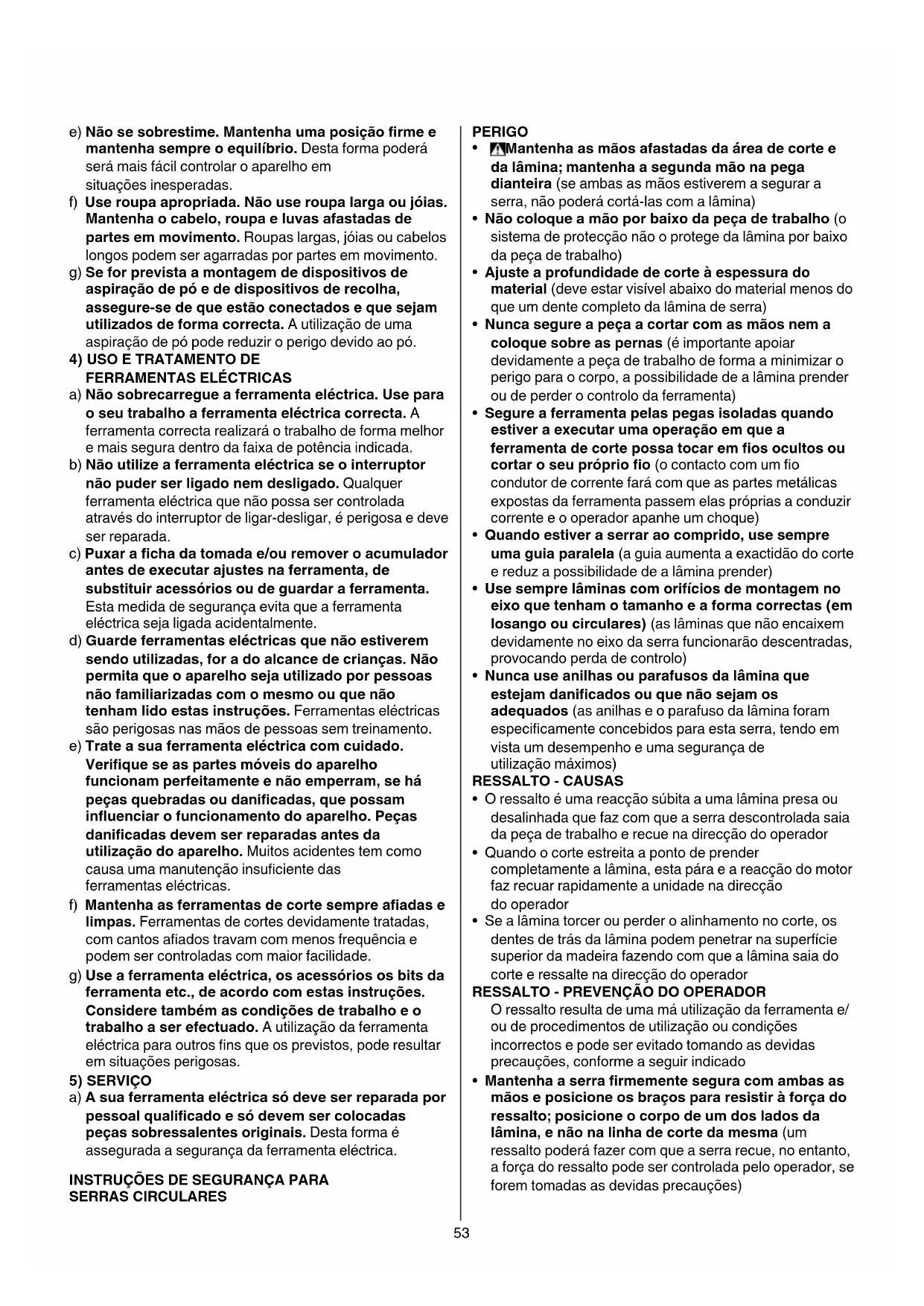

e) Não se sobrestime. Mantenha uma posição firme e 

mantenha sempre o equilíbrio. Desta forma poderá

será mais fácil controlar o aparelho em

situações inesperadas.

f) Use roupa apropriada. Não use roupa larga ou jóias. 

Mantenha o cabelo, roupa e luvas afastadas de 

partes em movimento. Roupas largas, jóias ou cabelos

longos podem ser agarradas por partes em movimento.

g) Se for prevista a montagem de dispositivos de 

aspiração de pó e de dispositivos de recolha, 

assegure-se de que estão conectados e que sejam 

utilizados de forma correcta. A utilização de uma

aspiração de pó pode reduzir o perigo devido ao pó.

4) USO E TRATAMENTO DE  

o seu trabalho a ferramenta eléctrica correcta. A

ferramenta correcta realizará o trabalho de forma melhor

e mais segura dentro da faixa de potência indicada.

b) Não utilize a ferramenta eléctrica se o interruptor 

não puder ser ligado nem desligado. Qualquer

ferramenta eléctrica que não possa ser controlada

através do interruptor de ligar-desligar, é perigosa e deve

c) Puxar a ficha da tomada e/ou remover o acumulador 

substituir acessórios ou de guardar a ferramenta.

eléctrica seja ligada acidentalmente.

sendo utilizadas, for a do alcance de crianças. Não 

permita que o aparelho seja utilizado por pessoas 

não familiarizadas com o mesmo ou que não 

tenham lido estas instruções. Ferramentas eléctricas

são perigosas nas mãos de pessoas sem treinamento.

e) Trate a sua ferramenta eléctrica com cuidado. 

Verifique se as partes móveis do aparelho 

funcionam perfeitamente e não emperram, se há 

peças quebradas ou danificadas, que possam 

influenciar o funcionamento do aparelho. Peças 

danificadas devem ser reparadas antes da 

utilização do aparelho. Muitos acidentes tem como

causa uma manutenção insuciente das

ferramentas eléctricas.

f) Mantenha as ferramentas de corte sempre afiadas e 

limpas. Ferramentas de cortes devidamente tratadas,

com cantos aados travam com menos frequência e

podem ser controladas com maior facilidade.

g) Use a ferramenta eléctrica, os acessórios os bits da 

ferramenta etc., de acordo com estas instruções. 

Considere também as condições de trabalho e o 

trabalho a ser efectuado. A utilização da ferramenta

eléctrica para outros ns que os previstos, pode resultar

em situações perigosas.

a) A sua ferramenta eléctrica só deve ser reparada por 

pessoal qualificado e só devem ser colocadas 

peças sobressalentes originais. Desta forma é

assegurada a segurança da ferramenta eléctrica.

Mantenha as mãos afastadas da área de corte e 

da lâmina; mantenha a segunda mão na pega 

dianteira (se ambas as mãos estiverem a segurar a

serra, não poderá cortá-las com a lâmina)

• Não coloque a mão por baixo da peça de trabalho (o

sistema de protecção não o protege da lâmina por baixo

da peça de trabalho)

• Ajuste a profundidade de corte à espessura do 

material (deve estar visível abaixo do material menos do

que um dente completo da lâmina de serra)

• Nunca segure a peça a cortar com as mãos nem a 

coloque sobre as pernas (é importante apoiar

devidamente a peça de trabalho de forma a minimizar o

perigo para o corpo, a possibilidade de a lâmina prender

ou de perder o controlo da ferramenta)

• Segure a ferramenta pelas pegas isoladas quando 

estiver a executar uma operação em que a 

ferramenta de corte possa tocar em fios ocultos ou 

cortar o seu próprio fio (o contacto com um o

condutor de corrente fará com que as partes metálicas

expostas da ferramenta passem elas próprias a conduzir

corrente e o operador apanhe um choque)

• Quando estiver a serrar ao comprido, use sempre 

uma guia paralela (a guia aumenta a exactidão do corte

e reduz a possibilidade de a lâmina prender)

• Use sempre lâminas com orifícios de montagem no 

eixo que tenham o tamanho e a forma correctas (em 

losango ou circulares) (as lâminas que não encaixem

devidamente no eixo da serra funcionarão descentradas,

provocando perda de controlo)

• Nunca use anilhas ou parafusos da lâmina que 

estejam danificados ou que não sejam os 

adequados (as anilhas e o parafuso da lâmina foram

especicamente concebidos para esta serra, tendo em

vista um desempenho e uma segurança de

• O ressalto é uma reacção súbita a uma lâmina presa ou

desalinhada que faz com que a serra descontrolada saia

da peça de trabalho e recue na direcção do operador

• Quando o corte estreita a ponto de prender

completamente a lâmina, esta pára e a reacção do motor

faz recuar rapidamente a unidade na direcção

• Se a lâmina torcer ou perder o alinhamento no corte, os

dentes de trás da lâmina podem penetrar na superfície

superior da madeira fazendo com que a lâmina saia do

corte e ressalte na direcção do operador

RESSALTO - PREVENÇÃO DO OPERADOR O ressalto resulta de uma má utilização da ferramenta e/

ou de procedimentos de utilização ou condições

incorrectos e pode ser evitado tomando as devidas

precauções, conforme a seguir indicado

• Mantenha a serra firmemente segura com ambas as 

mãos e posicione os braços para resistir à força do 

ressalto; posicione o corpo de um dos lados da 

lâmina, e não na linha de corte da mesma (um

ressalto poderá fazer com que a serra recue, no entanto,

a força do ressalto pode ser controlada pelo operador, se

forem tomadas as devidas precauções)54

• Quando a lâmina começar a prender, ou quando 

interromper um corte por qualquer razão, solte o 

gatilho e mantenha a serra estacionária no material 

até a lâmina parar completamente; nunca tente 

retirar a serra da peça ou puxá-la para trás com a 

lâmina em movimento, caso contrário poderá 

ocorrer um ressalto (investigue e tome as medidas de

correcção necessárias para evitar que a lâmina prenda;

evite cortar pregos ou parafusos)

• Quando voltar a colocar uma serra numa peça de 

trabalho, centre a lâmina da serra no corte e 

certifique-se de que os dentes da serra não estão 

enterrados no material (se a lâmina da serra estiver a

prender, a serra poderá levantar ou ressaltar da peça

• Apoie painéis grandes para minimizar o risco de a 

lâmina prender e a serra ressaltar (os painéis grandes

tendem a cair sob o seu próprio peso; devem ser

colocados apoios sob o painel de ambos os lados, junto

à linha de corte e junto ao rebordo do painel)

• Não use uma lâmina que esteja cega ou danificada 

(lâminas não aadas ou incorrectamente montadas

produzem um corte estreito, provocando fricção

excessiva, fazendo com que a lâmina prenda e a

• As alavancas de definição da profundidade da 

lâmina e de ajuste do ângulo têm de estar bem fixas 

antes de se iniciar o corte (se o ajuste da lâmina se

alterar durante o corte, isso pode fazer com que a lâmina

prenda e a serra ressalte)

• Tome especial cuidado ao fazer cortes profundos 

em paredes ou outras áreas cegas (a lâmina pode

cortar objectos que provoquem um ressalto)

•  Certifique-se de que a protecção inferior fecha 

devidamente antes de cada utilização

•  Não utilize a serra caso a protecção inferior não 

funcione livremente nem feche instantaneamente

•  Nunca aperte nem prenda a protecção  

• Se deixar cair a serra por acidente, a protecção inferior

poderá car deformada; desligue a ferramenta da fonte

de corrente, levante a protecção inferior com a pega

retráctil e certique-se de que funciona livremente e não

toca na lâmina nem em qualquer outra peça, qualquer

que seja o ângulo ou a profundidade do corte

• Verifique o funcionamento da mola da protecção 

inferior; se a protecção e a mola não estiverem a 

funcionar correctamente, deverá ser feito o serviço 

à ferramenta antes da utilização (a protecção inferior

poderá ter um funcionamento lento em consequência de

peças danicadas, depósitos viscosos ou acumulação

• A protecção inferior deve ser retraída manualmente 

apenas para cortes especiais como cortes 

profundos e cortes compostos; levante a protecção 

inferior retraindo a pega e assim que a lâmina 

penetrar no material a protecção inferior deverá ser 

libertada (para todos os outros tipos de serração, a

protecção inferior deve funcionar automaticamente)

• Certifique-se sempre de que a protecção inferior 

está a cobrir a lâmina antes de baixar a serra sobre 

a bancada ou o chão (uma lâmina desprotegida a

funcionar por inércia fará com que a serra recue,

cortando o que estiver na sua direcção; tenha em

conta o tempo que a lâmina leva a parar depois de

libertado o interruptor)

• Esta ferramenta não deve ser utilizada por pessoas

• Esta ferramenta não é aconselhada para cortar

• Não utilizar ferramenta caso o o esteja danicado;

mandando-o substituir por pessoal qualicado

• Não processar material que contenha asbesto

(asbesto é considerado como sendo cancerígeno)

• O pó do material, como tinta com chumbo, algumas

espécies de madeira, minerais e metais, pode ser

prejudicial (contacto ou inalação do pó pode provocar

reacções alérgicas e/ou doenças respiratórias ao

operador ou às pessoas presentes); use máscara 

respiratória e trabalhe com um dispositivo de 

extracção de pó quando ligado a

• Determinados tipos de pó são classicados como

substâncias cancerígenas (como pó de carvalho e faia),

em especial, juntamente com aditivos para

acondicionamento da madeira; use máscara 

respiratória e trabalhe com um dispositivo de 

extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extração de pó,

em função dos materiais que vão ser utilizados

• Apenas utilize mesas de serrar munidas de interruptor de

voltagem que previna o reiniciar do motor depois de

interrupcão de voltagem

• Apenas utilize mesas de serrar munidas de guia de corte

• A SKIL só pode garantir um funcionamento perfeito da

ferramenta, quando utilizada com os acessórios

adequados que poderá adquirir nos revendedores

• Utilize apenas acessórios com um número de rotação

admissível no mínimo tão alto como o mais alto número

de rotação em vazio da ferramenta

• Nunca utilize lâminas para serras em HSS

• Nunca utilize discos de rebarbe/corte com

• Certique-se sempre de que a tensão de alimentação

está de acordo com a tensão indicada na placa de

identicação da ferramenta

• Evite danicar a ferramenta em superfícies com pregos

ou parafusos; remova-os antes de começar a trabalhar

• Retire todos os obstáculos que se encontram no topo

superior e na parte inferior da peça a cortar antes de

• Fixe a peça de trabalho (uma peça de trabalho xa

com dispositivos de xação ou num torno ca melhor xa

do que manualmente)55

• Utilizar detectores apropriados para detectar tubos 

e cabos de alimentação escondidos, ou consulte a 

firma de alimentação local (o contacto com um cabo

eléctrico pode levar a incêndio e choque eléctrico; a

danicação de um cano de gás pode levar à explosão; a

penetração de uma tubulação de água provoca danos

materiais ou pode provocar um choque eléctrico)

• Utilize extensões completamente desenroladas e

seguras, com uma capacidade de 16 Amp

DURANTE A UTILIZAÇÃO

• O nível de ruído durante o trabalho pode exceder

85 dB(A); utilize protectores auriculares

• Nunca utilize a ferramenta sem o sistema de

• Processos de ligação provocam uma breve redução de

tensão; no caso de condições de rede desfavoráveis, o

funcionamento de outros aparelhos pode ser prejudicado

(em impedâncias de rede inferiores a 0.389 Ohm não se

conta com avarias) - se necessita de algum esclarecimento

adicional, contacte o seu fornecedor de energia eléctrica

• Não tente cortar peças de trabalho extremamente pequenas

• Não trabalhe em suspensão com a ferramenta

• Em caso de bloqueio ou de anomalias eléctricas ou

mecânicas, desligue imediatamente a ferramenta e a

• Caso o o for danicado ou cortado durante o trabalho,

não toque no o, mas tire imediatamente a cha da tomada

• Quando guardar a ferramenta, deverá certicar-se que o

motor esta devidamente parado assim como todas as

• Depois de desligar a sua serra circular, nunca pare a rotação

da lâmina exercendo pressão lateral sobre a mesma

•  Monte o adaptador para aspirador R antes de 

• Montagem da lâmina da serra 4

!  desligar a ferramenta da fonte de corrente

- tire a chave da lâmina A do alojamento B

- pressione o botão C de fecho do veio e mantenha-o

nessa posição, enquanto remove a porca da lâmina D

com a chave da lâmina

!  pressione o botão C de fecho do veio sómente 

quando a ferramenta estiver parada

- solte o botão C de fecho do veio

- abra a protecção inferior com a alavanca G e mantenha-a

nessa posição, enquanto monta a lâmina da serra com os

dentes da serra e a seta imprimida na lâmina apontanda

na mesma direcção da seta da protecção inferior

- solte a protecção inferior F

!  certifique-se que as superfícies de aperto dos anéis 

H estão perfeitamente limpas e em frente da lâmina

- pressione o botão C de fecho do veio e mantenha-o

nessa posição, enquanto aperta a porca da lâmina

com a chave da lâmina 1/8 de volta após ter apertado

à mão (a lâmina patina quando encontra demasiada

resistência reduzindo sobrecargas do motor e

ressaltos da lâmina)

- solte o botão C de fecho do veio

• Ajuste da profundidade de corte (0-66 mm) 5

- para um corte de óptima qualidade a lâmina da serra

não deverá exceder mais de 3 mm abaixo da peça

- solte a alavanca J

- eleve/abaixe a base K até atingir na escalo a

profundidade de corte desejada utilizando o

- incline a ferramenta até atingir na escalo o ângulo de

corte desejado utilizando o indicador N

!  quando cortar de ângulo, a profundidade de corte 

não está de acordo com o valor indicado na 

escala de profundidade de corte

• Vericação do ângulo de corte de 90° 6

- ajuste e aperte a base K na profundidade de

- ajuste e aperte o ângulo de corte a 0°

- verique o ângulo de 90° com um esquadro entre a

lâmina e o fundo da base

- se o ajuste for necessário, incline e aperte a base até

45° e curve a alavanca P com uma chave de bocas

• Indicador da linha de corte Q 7

- para guiar a ferramenta ao longo da linha de corte

marcada na peça a trabalhar

- para um corte direito a 0° ou um corte de ângulo a 45°

utilize a linha indicadora relativa

- permite escolher se os desperdícios cam dentro ou

!  a parte larga da base deve estar assente na parte 

apoiada da peça a trabalhar

!  o tamanho de corte é determinado pelo tamanho 

dos dentes da lâmina e não pelo tamanho do 

!  não utilizar o aspirador ao cortar metais

!  nunca deixe que o tubo do aspirador interfire 

com a protecção inferior ou com a operação  

• Utilização da ferramenta 8

- ligue a cha na tomada

- sempre segure com rmeza o punho S com uma mão

e o punho T com a outra mão

- coloque a ferramenta com a parte frontal da base bem

assente sobre na peça a trabalhar

!  certifique-se que os dentes não estão em 

contacto com a peça a trabalhar

- ligue a ferramenta premindo primeiro o botão U

(= interruptor de segurança que não pode ser

trancado) e depois apertando o gatilho V

!  a ferramenta deverá trabalhar na velocidade 

máxima, antesda lâmina da serra penetrar na 

- a protecção inferior F abre automáticamente quando a

lâmina da serra penetra na peça a trabalhar (abra a

protecção inferior manualmente utilizando a alavanca

G somente para cortes especiais tal como

- não forçe a ferramenta; pressione leve

!  durante o trabalho, segure sempre a ferramenta 

na(s) área(s) de fixação cinzenta(s)

- depois de completar o trabalho, desligue a ferramenta

soltando o gatilho V

!  certifique-se que a lâmina está completamente 

parada antes de retirar a ferramenta da peça  

CONSELHOS DE APLICAÇÃO

• Coloque sempre a peça a trabalhar com a face virada

para baixo assegurando assim o mínimo

• Quando utilizar a calha guia (acessório 2610Z00217),

a profundidade de corte será reduzida 9 mm para 90

• Use sempre lâminas da serra devidamente aadas e do

- a qualidade de corte melhora consoante o número

- lâminas c/ pastilhas Widia mantêm-se aadas 30

vezes mais do que as lâminas normais

- para fazer cortes exactos ao longo do bordo lateral da

- pode ser introduzida em qualquer dos lados da base

Ajuste da guia paralela

- ajuste a largura de corte desejada com a escala da

guia paralela (use o indicador da linha de corte Q

- regule a profundidade de corte desejada

- incline a ferramenta para a frente com o indicador da

linha de corte Q alinhado com a linha de corte

desejada marcada na peça a trabalhar

- abra a protecção inferior F com a alavanca G

- antes da lâmina penetrar na peça a trabalhar, ligue a

ferramenta e gradualmente baixe o dorso da

ferramenta utilizando a parte frontal da base como

- gradualmente incline a ferramenta para baixo e ao

mesmo tempo para a frente

- assim que a lâmina penetrar no material, solte a

!  a ferramenta deverá trabalhar na velocidade 

• Corte de grandes paneis @

- apoia o painel próximo do corte no chão, na mesa ou

na bancada de trabalho

!  ajuste a profundidade de corte de modo a cortar 

a través do painel e não a través do apoia

- caso o guia paralela não permita a largura de corte

desejado, xe uma tira de madeira sobre a peça a

trabalhar como um guia, e conduza o lado direito da

ferramenta contra esta guia

MANUTENÇÃO / SERVIÇO

• Mantenha a ferramenta e o o sempre limpos

(especialmente as aberturas de ventilação)

!  desligar a ferramenta da fonte de corrente antes 

• Limpe a lâmina logo após a sua utilização

(especialmente de resina ou cola)

• Se a ferramenta falhar apesar de cuidadosos processos

de fabricação e de teste, a reparação deverá ser

executada por uma ocina de serviço autorizada para

ferramentas eléctricas SKIL

- envie a ferramenta sem desmontar, juntamente com

a prova de compra, para o seu revendedor ou para o

centro de assistência SKIL mais próximo (os

endereços assim como a mapa de peças da

ferramenta estão mencionados

no www.skilmasters.com)

• Não deite ferramentas eléctricas, acessórios e 

embalagem no lixo doméstico (apenas para países

- de acordo com a directiva europeia 2002/96/CE sobre

ferramentas eléctricas e electrónicas usadas e a

transposição para as leis nacionais, as ferramentas

eléctricas usadas devem ser recolhidas em separado

e encaminhadas a uma instalação de reciclagem dos

- símbolo # lhe avisará em caso de necessidade

DECLARAÇÃO DE CONFORMIDADE 

• Declaramos sob nossa exclusiva responsabilidade que

este producto cumpre as seguintes normas ou

documentos normativos: EN 60745, EN 61000,

EN 55014, conforme as disposições das directivas

• Medido segundo EN 60745 o nível de pressão acústica

desta ferramenta é 93 dB(A) e o nível de potência

acústica 104 dB(A) (espaço de erro: 3 dB), e a vibração

< 2,5 m/s² (método braço-mão; incerteza K = 1,5 m/s²)57

• O nível de emissão de vibrações foi medido de acordo

com um teste normalizado fornecido na EN 60745; pode

ser utilizado para comparar uma ferramenta com outra e

como uma avaliação preliminar de exposição à vibração

quando utilizar a ferramenta para as

aplicações mencionadas

- utilizar a ferramenta para diferentes aplicações ou

com acessórios diferentes ou mantidos

decientemente, pode aumentar signicativamente o

- o número de vezes que a ferramenta é desligada ou

quando estiver a trabalhar sem fazer nada, pode

reduzir signicativamente o nível de exposição

!  proteja-se contra os efeitos da vibração, 

mantendo a ferramenta e os acessórios, 

mantendo as mãos quentes e organizando os
