BEDIENUNGSANLEITUNG 5066 MA SKIL

• Dieses Werkzeug ist bestimmt zum Sägen von

Längs- und Querschnitte in Holz mit geradem

Schnittverlauf und Gehrungswinkel bis 45°; mit

entsprechenden Sägeblättern können auch

Nichteisenmetalle, Leichtbaustoe und Kunststoe

• Bitte diese Bedienungsanleitung sorgfältig lesen und

SICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheitshinweise und 

Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Verletzungen

verursachen. Bewahren Sie alle Sicherheitshinweise 

und Anweisungen für die Zukunft auf. Der in den

Sicherheitshinweisen verwendete Begriff “Elektrowerkzeug”

bezieht sich auf netzbetriebene Elektrowerkzeuge (mit

Netzkabel) und auf akkubetriebene Elektrowerkzeuge

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut 

beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät nicht in 

explosionsgefährdeter Umgebung, in der sich 

brennbare Flüssigkeiten, Gase oder Stäube 

befinden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während 

der Benutzung des Elektrowerkzeugs fern. Bei

Ablenkung können Sie die Kontrolle über das

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Gerätes muss in die 

Steckdose passen. Der Stecker darf in keiner Weise 

verändert werden. Verwenden Sie keine 

Adapterstecker gemeinsam mit schutzgeerdeten 

Geräten. Unveränderte Stecker und passende

verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten 

Oberflächen, wie von Rohren, Heizungen, Herden 

und Kühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.19

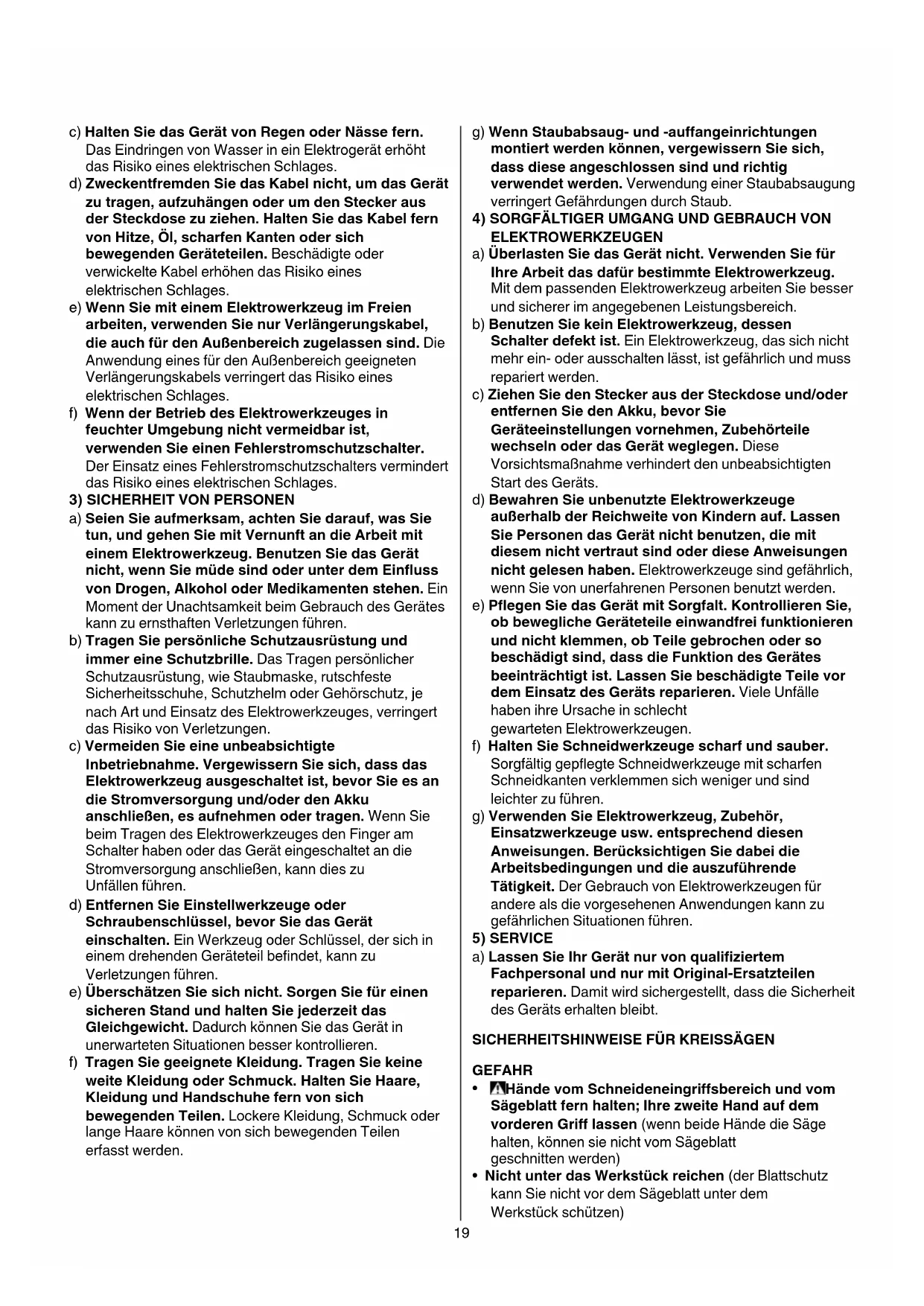

c) Halten Sie das Gerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Gerät 

zu tragen, aufzuhängen oder um den Stecker aus 

der Steckdose zu ziehen. Halten Sie das Kabel fern 

von Hitze, Öl, scharfen Kanten oder sich 

bewegenden Geräteteilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines

elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien 

arbeiten, verwenden Sie nur Verlängerungskabel, 

die auch für den Außenbereich zugelassen sind. Die

Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in 

feuchter Umgebung nicht vermeidbar ist, 

verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters vermindert

das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie 

tun, und gehen Sie mit Vernunft an die Arbeit mit 

einem Elektrowerkzeug. Benutzen Sie das Gerät 

nicht, wenn Sie müde sind oder unter dem Einfluss 

von Drogen, Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch des Gerätes

kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und 

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte 

Inbetriebnahme. Vergewissern Sie sich, dass das 

Elektrowerkzeug ausgeschaltet ist, bevor Sie es an 

die Stromversorgung und/oder den Akku 

anschließen, es aufnehmen oder tragen. Wenn Sie

beim Tragen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät eingeschaltet an die

Stromversorgung anschließen, kann dies zu

d) Entfernen Sie Einstellwerkzeuge oder 

Schraubenschlüssel, bevor Sie das Gerät 

einschalten. Ein Werkzeug oder Schlüssel, der sich in

einem drehenden Geräteteil bendet, kann zu

Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie für einen 

sicheren Stand und halten Sie jederzeit das 

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine 

weite Kleidung oder Schmuck. Halten Sie Haare, 

Kleidung und Handschuhe fern von sich 

bewegenden Teilen. Lockere Kleidung, Schmuck oder

lange Haare können von sich bewegenden Teilen

g) Wenn Staubabsaug- und -auffangeinrichtungen 

montiert werden können, vergewissern Sie sich, 

dass diese angeschlossen sind und richtig 

verwendet werden. Verwendung einer Staubabsaugung

verringert Gefährdungen durch Staub.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON 

a) Überlasten Sie das Gerät nicht. Verwenden Sie für 

Ihre Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie besser

und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen 

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss

c) Ziehen Sie den Stecker aus der Steckdose und/oder 

entfernen Sie den Akku, bevor Sie 

Geräteeinstellungen vornehmen, Zubehörteile 

wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten

d) Bewahren Sie unbenutzte Elektrowerkzeuge 

außerhalb der Reichweite von Kindern auf. Lassen 

Sie Personen das Gerät nicht benutzen, die mit 

diesem nicht vertraut sind oder diese Anweisungen 

nicht gelesen haben. Elektrowerkzeuge sind gefährlich,

wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, 

ob bewegliche Geräteteile einwandfrei funktionieren 

und nicht klemmen, ob Teile gebrochen oder so 

beschädigt sind, dass die Funktion des Gerätes 

beeinträchtigt ist. Lassen Sie beschädigte Teile vor 

dem Einsatz des Geräts reparieren. Viele Unfälle

haben ihre Ursache in schlecht

gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

g) Verwenden Sie Elektrowerkzeug, Zubehör, 

Einsatzwerkzeuge usw. entsprechend diesen 

Anweisungen. Berücksichtigen Sie dabei die 

Arbeitsbedingungen und die auszuführende 

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

a) Lassen Sie Ihr Gerät nur von qualifiziertem 

Fachpersonal und nur mit Original-Ersatzteilen 

reparieren. Damit wird sichergestellt, dass die Sicherheit

des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR KREISSÄGEN GEFAHR

Hände vom Schneideneingriffsbereich und vom 

Sägeblatt fern halten; Ihre zweite Hand auf dem 

vorderen Griff lassen (wenn beide Hände die Säge

halten, können sie nicht vom Sägeblatt

• Nicht unter das Werkstück reichen (der Blattschutz

kann Sie nicht vor dem Sägeblatt unter dem

Werkstück schützen)20

• Schnitttiefe der Werkstückdicke anpassen (unter

dem Werkstück muss etwas weniger als ein kompletter

Zahn der Blattzähne sichtbar sein)

• Das zu schneidende Werkstück niemals in den 

Händen oder über die Beine halten (es ist wichtig, das

Werkstück richtig abzustützen, um Exposition des

Körpers, Verklemmen des Sägeblatts oder Verlust der

Kontrolle zu minimieren)

• Dort, wo das Schneidwerkzeug beim Arbeiten 

versteckte Kabel oder sein eigenes Anschlusskabel 

berühren könnte, das Werkzeug an den isolierten 

Griffflächen halten (Kontakt mit einem

spannungführenden Leiter macht auch ungeschützte

Metallteile des Werkzeuges spannungführend und

versetzt dem Bediener einen Stromschlag)

• Beim Längssägen stets einen Seitenanschlag oder 

eine gerade Schnittführung benutzen (dadurch wird

die Schnittgenauigkeit verbessert und Verklemmen des

Sägeblatts weniger wahrscheinlich gemacht)

• Stets Sägeblätter mit Dornlöchern der richtigen 

Größe und Form benutzen (rautenförmig oder rund) 

(Sägeblätter, die nicht zu den Montageteilen der

Säge passen, laufen exzentrisch, was in Verlust der

Kontrolle resultiert)

• Niemals beschädigte oder ungeeignete 

Sägeblattunterlegscheiben oder -bolzen benutzen 

(Sägeblattunterlegscheiben und -bolzen wurden eigens

für Ihre Säge konstruiert, um optimale Leistung und

sicheren Betrieb zu gewährleisten)

RÜCKSCHLAG – URSACHEN

• Rückschlag ist eine plötzliche Reaktion auf ein

eingezwängtes, verklemmtes oder falsch ausgerichtetes

Sägeblatt, wodurch eine Säge unkontrolliert aus dem

Werkstück heraus – zum Bediener hin – angehoben wird

• Wenn das Sägeblatt eingezwängt ist oder vom nach

unten schließenden Sägeschlitz stark eingeklemmt wird,

kommt das Sägeblatt zum Stillstand und wird das Gerät

durch den laufenden Motor rasch zum Bediener hin

• Wenn das Sägeblatt sich beim Schneiden verdreht oder

falsch ausgerichtet wird, können sich die Zähne an der

Hinterkante des Sägeblatts in der Holzoberäche

festfressen mit der Folge, dass sich das Sägeblatt aus

dem Sägeschlitz heraushebt und – zum Bediener hin –

RÜCKSCHLAG – VORBEUGUNG DURCH DEN 

BEDIENER Rückschlag ist das Ergebnis von Werkzeugmissbrauch

und/oder unsachgemäßen Bedienverfahren bzw.

Einsatzbedingungen und kann durch Ergreifung

entsprechender Maßnahmen (siehe unten)

• Die Säge stets mit beiden Händen fest im Griff 

haben und Ihre Arme so positionieren, dass Sie 

Rückschlagkräften entgegenwirken können; Ihren 

Körper seitlich vom Sägeblatt positionieren, niemals 

in einer Linie mit dem Sägeblatt (durch Rückschlag

könnte die Säge rückwärts springen, aber

Rückschlagkräfte können vom Bediener kontrolliert

werden, wenn entsprechende Vorkehrungen

• Wenn das Sägeblatt klemmt, oder wenn ein Schnitt 

aus irgendeinem Grund unterbrochen wird, den 

Schalter loslassen und die Säge bewegungslos im 

Material halten, bis das Sägeblatt völlig zum 

Stillstand kommt; niemals versuchen, die Säge aus 

dem Werkstück zu entfernen oder die Säge 

rückwärts zu ziehen, während das Sägeblatt in 

Bewegung ist, ansonsten kann es zu Rückschlag 

kommen (dies untersuchen und Abhilfemaßnahmen

ergreifen, um die Ursachen für das klemmende Sägeblatt

zu beseitigen; das Schneiden von Nägeln oder

Schrauben vermeiden)

• Beim erneuten Anlauf einer Säge im Werkstück das 

Sägeblatt im Sägeschlitz zentrieren und nachprüfen, 

dass die Sägezähne nicht mit dem Material im 

Eingriff stehen (wenn das Sägeblatt klemmt, kann es

nach oben wandern oder kann es zu Rückschlag vom

Werkstück kommen, wenn die Säge wieder anläuft)

• Große Platten abstützen, um das drohende 

Klemmen bzw. Rückschlagen des Sägeblatts zu 

minimieren (große Platten neigen zum Durchbiegen

unter ihrem eigenen Gewicht; die Platte muss auf beiden

Seiten unten abgestützt werden, d.h. nahe an der

Schnittlinie und nahe am Plattenrand)

• Kein stumpfes oder beschädigtes Sägeblatt 

benutzen (ungeschärfte oder falsch geschränkte

Sägeblätter erzeugen schmale Sägeschlitze; die Folge

sind übertriebene Reibung, Sägeblattklemmen

• Sägeblatttiefe und Gehrungen einstellende 

Sicherungshebel müssen vor dem Schneiden fest 

und sicher sitzen (wenn sich die Sägeblatteinstellung

beim Schneiden ändert, kann dies zu Klemmen und

• Beim Einsetzschnitt in vorhandene Wände oder 

sonstige unübersichtliche Bereiche besonders 

vorsichtig vorgehen (das vorstehende Sägeblatt kann

Rückschlag verursachende Gegenstände schneiden)

•  Unteren Blattschutz jedes Mal vor Gebrauch auf 

vorschriftsmäßiges Schließen prüfen

•  Die Säge nicht benutzen, wenn sich der untere 

Blattschutz nicht frei bewegt und sofort schließt

•  Den unteren Blattschutz niemals durch 

Festklemmen oder -binden in die offene  

• Wenn die Säge versehentlich fallen gelassen wird, kann

der untere Blattschutz dadurch verbogen werden;

Netzstecker ziehen, den unteren Blattschutz mit dem

Einziehgri anheben und sicherstellen, dass er sich frei

bewegt und nicht das Sägeblatt oder irgendein anderes

Teil – bei sämtlichen Winkeln und Schnitttiefen – berührt

• Die Funktion der unteren Blattschutzfeder prüfen; 

wenn der Blattschutz und die Feder nicht 

vorschriftsmäßig funktionieren, müssen sie vor 

Gebrauch gewartet werden (der untere Blattschutz

könnte aufgrund von beschädigten Teilen, klebrigen

Ablagerungen oder einer Schmutzansammlung

schwergängig sein)21

• Der untere Blattschutz sollte nur bei 

Sonderschnitten wie z.B. Einsetzschnitten und 

komplexen Schnitten manuell eingezogen werden; 

den unteren Blattschutz durch Einziehen des Griffs 

anheben, und sobald das Sägeblatt in das 

Werkstück eindringt, muss der untere Blattschutz 

losgelassen werden (bei allen anderen Sägearbeiten

sollte der untere Blattschutz automatisch arbeiten)

• Stets darauf achten, dass der untere Blattschutz 

das Sägeblatt umschließt, bevor die Säge auf einer 

Werkbank oder dem Boden abgelegt wird (ein

ungeschütztes, auslaufendes Sägeblatt bewirkt, dass die

Säge rückwärts wandert und schneidet, was ihr im Weg

steht; bedenken, dass das Anhalten des Sägeblatts nach

Loslassen des Schalters etwas Zeit in Anspruch nimmt)

• Der Benutzer dieses Werkzeuges sollte älter als 16

• Dieses Werkzeug ist für Naßschnitte nicht geeignet

•  Ziehen Sie grundsätzlich den Netzstecker, bevor Sie 

beliebige Änderungen an den Einstellungen oder 

einen Zubehörwechsel vornehmen

• Werkzeug nicht weiter verwenden, wenn das Kabel

beschädigt ist; lassen Sie dieses von einem anerkannten

Elektrofachmann ersetzen

• Bearbeiten Sie kein asbesthaltiges Material (Asbest

gilt als krebserregend)

• Staub von Materialien wie Farbe, die Blei enthält, einigen

Holzarten, Mineralien und Metall kann schädlich sein

(Kontakt mit oder Einatmen des Staubs kann zu

allergischen Reaktionen und/oder Atemwegskrankheiten

beim Bediener oder Umstehenden führen); tragen Sie 

eine Staubmaske und arbeiten Sie mit einem 

Staubabsaugungssystem, wenn ein solches 

angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen

klassiziert (beispielsweise Eichen- und

Buchenholzstaub), insbesondere in Verbindung mit

Zusätzen für die Holzvorbehandlung; tragen Sie eine 

Staubmaske und arbeiten Sie mit einem 

Staubabsaugungssystem, wenn ein solches 

angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial

gültigen nationalen Staubschutzvorgaben

• Ausschließlich ein Sägetischgestell verwenden mit

integriertem Schalter, der einen Motorneuanlauf nach

einer Stromunterbrechung verhindert

• Ausschließlich ein Sägetischgestell verwenden mit

integriertem Spaltkeil

• SKIL kann nur dann die einwandfreie Funktion des

Werkzeuges zusichern, wenn das entsprechendes

Zubehör verwendet wird, welches bei ihren Fachhändlern

• Nur Zubehör verwenden, dessen zulässige Drehzahl

mindestens so hoch ist wie die höchste Leerlaufdrehzahl

• Die Benutzung von Sägeblättern aus hochlegiertem

Schnell- arbeitsstahl (HSS) ist nicht zulässig

• Niemals Schleif-/Trennscheiben mit diesem

• Stets nachprüfen, daß die Netzspannung mit der auf dem

Typenschild des Werkzeuges angegebenen

Spannung übereinstimmt

• Beschädigungen durch Schrauben, Nägel und ähnliches

an Ihrem Werkstück vermelden; diese vor

Arbeitsbeginn entfernen

• Bevor Sie mit dem Schnitt beginnen, alle Hindernisse von

der Ober- wie auch von der Unteräche entfernen, die

auf der Schnittstrecke liegen

• Sichern Sie das Werkstück (ein mit

Spannvorrichtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit der Hand)

• Verwenden Sie geeignete Suchgeräte, um 

verborgene Versorgungsleitungen aufzuspüren, 

oder ziehen Sie die örtliche 

Versorgungsgesellschaft hinzu (Kontakt mit

Elektroleitungen kann zu Feuer und elektrischem Schlag

führen; Beschädigung einer Gasleitung kann zur

Explosion führen; Eindringen in eine Wasserleitung

verursacht Sachbeschädigung oder kann einen

elektrischen Schlag verursachen)

• Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daß das Kabel vollständig abgerollt ist und eine

Kapazität von 16 A hat

WÄHREND DER ANWENDUNG

• Der Geräuschpegel beim Arbeiten kann 85 dB(A)

überschreiten; Gehörschutz tragen

• Das Werkzeug niemals ohne das Original-

• Einschaltvorgänge erzeugen kurzfristige

Spannungsabsenkungen; bei ungünstigen

Netzbedingungen können Beeinträchtigungen anderer

Geräte auftreten (bei Netzimpedanzen kleiner als 0.389

Ohm sind keine Störungen zu erwarten) - für weitere

Auskünfte setzen Sie sich bitte mit Ihrem örtlichen

Energieversorger in Verbindung

• Nicht versuchen sehr kleine Werkstücke zu sägen

• Mit dem Werkzeug nicht über dem Kopf arbeiten

• Im Falle von Blockieren, atypischem Verhalten oder

Fremdgeräuschen, das Werkzeug sofort abschalten und

den Netzstecker ziehen

• Wird bei der Arbeit das Kabel beschädigt oder

durchtrennt, Kabel nicht berühren, sondern sofort den

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte

dieses ausgeschaltet werden und die sich bewegenden

Teile vollkommen zum Stillstand gekommen sein

• Sägeblätter nach dem Ausschalten des Werkzeuges

nicht durch seitliches Gegendrücken bremsen

•  Staubsaugeranschluß R montieren vor dem 

Gebrauch des Werkzeuges 3

• Montieren des Sägeblatts 4

!  Netzstecker ziehen

- Sägeblattschlüssel A aus Halterung B nehmen

- Spindelarretierungsknopf C drücken und halten,

während Sie Sägeblattbolzen D mit dem

Sägeblattschlüssel entfernen22

!  Spindelarretierungsknopf C nur bei 

stillstehendem Werkzeug drücken

- Spindelarretierungsknopf C loslassen

- Flansch E entfernen

- unteren Blattschutz F mit Hebel G önen und halten,

während Sie das Sägeblatt montieren, wobei

Sägezähne und auf das Sägeblatt aufgedruckter Pfeil

in dieselbe Richtung wie der Pfeil auf dem unteren

- unteren Blattschutz F loslassen

- Flansch E montieren

!  Sicherstellen, daß Spannflächen H von Flanschen 

völlig sauber sind und dem Sägeblatt gegenüber 

- Spindelarretierungsknopf C drücken und halten,

während der Sägeblattbolzen mit dem

Sägeblattschlüssel angezogen wird, und zwar 1/8

Drehung an ngerfest vorbei (gewährleistet Rutschen

des Sägeblatts, wenn es auf übertriebenen

Widerstand trit, wodurch Motorüberlastung und

Rückschlag der Säge reduziert werden)

- Spindelarretierungsknopf C loslassen

• Schnittiefeneinstellung (0-66 mm) 5

- für eine optimale Schnittgüte sollte das Sägeblatt nicht

mehr als 3 mm unter dem Werkstück überstehen

- Fuß K anheben/absenken bis gewünschte Schnittiefe

auf Winkelgradierung anhand des Zeigers L erreicht ist

- Hebel J wieder anziehen

• Schnittwinkeleinstellung (0-45°) 6

- Werkzeug kippen bis gewünschte Schnittwinkel auf

Winkelgradierung anhand des Zeigers N erreicht ist

- Knopf M wieder anziehen

!  bei einem Gehrungsschnitt entspricht die auf der 

Tiefengradierung angezeigte Schnittiefe nicht der 

effektiven Schnittiefe

• 90°-Schnittwinkelprüfung 6

- Fuß K auf Maximalschnittiefe einstellen

- Schnittwinkel auf 0° einstellen und anziehen

- prüfen Sie den 90°-Winkel zwischen Sägeblatt und

Fußunterseite mit einem Winkelmaß

- wenn eine Nachstellung erforderlich ist, Fuß auf 45°

kippen und anziehen, und Nocken P mit einem

Maulschlüssel biegen

- für die präzise Führung des Werkzeuges die auf dem

Werkstück gezogenen Schnittlinie entlang

- für einen geraden 0°-Schnitt oder einen

die entsprechenden Zeigerlinie verwenden

- ermöglicht Ihnen auszuwählen, ob Abfallmaterial auf

der Innen- oder Außenseite des Blatts ist

!  der größere Teil des Fußes sollte auf 

demaufgestützten Teil des Werkstücks aufliegen

!  die Schnittbreite wird durch die Sägezahnbreite 

und nicht durch die Sägeblattdicke festgelegt

!  immer zuerst einen Probeschnitt ausführen, um 

dieeffektive Schnittlinie zu überprüfen

!  Staubsaugeranschluß R montieren vor dem 

Gebrauch des Werkzeuges 3

- Staubsauger anschließen

!  Staubsauger nicht verwenden beim Sägen  

!  achten Sie darauf, daß der Staubsaugerschlauch 

die Öffnung des unteren Blattschutzes oder die 

Schnittarbeit niemals hemmt

• Bedienung des Werkzeuges 8

- Netzstecker an der Steckdose anschließen

- immer mit einer Hand Gri S und mit der anderen

Hand Gri T festhalten

- Werkzeug mit der Fußvorderseite ach auf dem

Werkstück positionieren

!  stellen Sie sicher, daß die Sägeblattzähne nicht 

im Werkstück verkeilt sind

- das Werkzeug einschalten, indem Sie zuerst Knopf U

(= Sicherheitsschalter den man nicht festsetzen kann)

drücken und dann Schalter V betätigen

!  die Säge muß erst die Höchstgeschwindigkeit 

erreichen bevor dasSägeblatt in das Werkstück 

- der untere Blattschutz F önet selbsttätig, wenn das

Sägeblatt in das Werkstück eingeführt wird (den

unteren Blattschutz nur für spezielle Schnitte

wie Einsetzschnitte manuell önen; hierzu

- überfordern Sie das Werkzeug nicht; auf leichten

und andauernden Anpreßdruck achten

!  Werkzeug beim Arbeiten immer am grauen 

- nach Abschluß des Schnittes das Werkzeug durch

Lösen von Schalter V ausschalten

!  stellen Sie sicher, daß das Blatt vollkommen zum 

Stillstand gekommen ist, bevor Sie das Werkzeug 

vom Werkstück entfernen

• Die Gutseite des Werkstücks grundsätzlich nach unten

zeigend auegen, um somit Absplitterungen auf ein

Mindestmaß zu begrenzen

• Bei der Verwendung der Führungsschiene (Zubehörteil

2610Z00217) reduziert sich die Schnitttiefe bei 90°- und

45°-Schnitten um 9 mm

• Nur scharfe Sägeblätter vom richtigen Typ 9 benutzen

- die Qualität des Schnittes erhöht sich mit der Anzahl

- Hartmetallbestückte Sägeblätter haben eine bis zu 30

Mal längere Lebensdauer als

konventionelle Sägeblätter

• Seitenanschlag W 0

- für exakte Parallelschnitte zur Werkstückkante

- kann beiderseitig in den Fuß eingesetzt werden

Einstellung Seitenanschlag

- auf gewünschte Schnittbreite einstellen mit

Seitenanschlagskala (Sichtkeil Q als

0-Referenz verwenden)

- Knopf X wieder anziehen23

- gewünschte Schnittiefe einstellen

- das Werkzeug mit Sichtkeil Q nach vorn kippen in

einer Reihe mit gewünschter Schnittlinie, die auf dem

Werkstück markiert ist

- unteren Blattschutz F önen mit Hebel G

- kurz vor dem Eintauchen des Sägeblatts in das

Werkstück das Werkzeug einschalten, und den

rückwärtigen Werkzeugteil, unter Verwendung der

vorderen Fußkante als Auagepunkt,

- das Werkzeug langsam nach unten absenken und

gleichzeitig nach vorne schieben

- sobald das Sägeblatt in das Werkstück eindringt,

!  die Säge muß erst die Höchstgeschwindigkeit 

erreichen bevor dasSägeblatt in das Werkstück 

!  das Werkzeug grundsätzlich nicht  

• Zuschnitt großer Platten bzw. Tafeln @

- die Platte nahe der Schnittlinie entweder am Boden,

auf einem Tisch oder einer Werkbank stützen

!  die Schnittiefe so einstellen, daß Sie die 

Plattedurchtrennen und nicht in die 

Auflagestützen sägen

- falls der Seitenanschlag die gewünschten

Schnittbreite nicht ermöglicht, eine gerade Holzleiste

auf das Werkstück klemmen oder nageln, die als

Schnittführung dient, und das Werkzeug mit der

rechten Fußseite an dieser Führungsleiste führen

• Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze)

!  Netzstecker vor dem Säubern ziehen

• Das Sägeblatt unmittelbar nach der Benutzung reinigen

(insbesondere von Harz- und Leimrückständen)

• Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die nächste

SKIL-Vertragswerkstätte senden (die Anschriften so

wie die Ersatzteilzeichnung des Werkzeuges nden

Sie unter www.skilmasters.com)

• Elektrowerkzeuge, Zubehör und Verpackungen 

nicht in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2002/96/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederververtung zugeführt werden

- hieran soll Sie Symbol # erinnern

-KONFORMITÄTSERKLÄRUNG

• Wir erklären in alleiniger Verantwortung, daß dieses

Produkt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt: EN 60745, EN 61000,

EN 55014, gemäß den Bestimmungen der Richtlinien

2006/95/EG, 2004/108/EG, 2006/42/EG

• Technische Unterlagen bei: SKIL Europe BV

• Gemessen gemäß EN 60745 beträgt der

Schalldruckpegel dieses Gerätes 93 dB(A) und der

Schalleistungspegel 104 dB(A) (Standardabweichung: 3

dB), und die Vibration < 2,5 m/s² (Hand-Arm Methode;

Unsicherheit K = 1,5 m/s²)

• Die Vibrationsemissionsstufe wurde mit einem

standardisierten Test gemäß EN 60745 gemessen; Sie

kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläuge Beurteilung

der Vibrationsexposition bei Verwendung des Werkzeugs

für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere

Anwendungen oder mit anderem oder schlecht

gewartetem Zubehör kann die Expositionsstufe

- Zeiten, zu denen das Werkzeug ausgeschaltet ist,

oder wenn es läuft aber eigentlich nicht eingesetzt

wird, können die Expositionsstufe

erheblich verringern

!  schützen Sie sich vor den Auswirkungen der 

Vibration durch Wartung des Werkzeugs und des 

Zubehörs, halten Sie Ihre Hände warm und 

organisieren Sie Ihren Arbeitsablauf24
