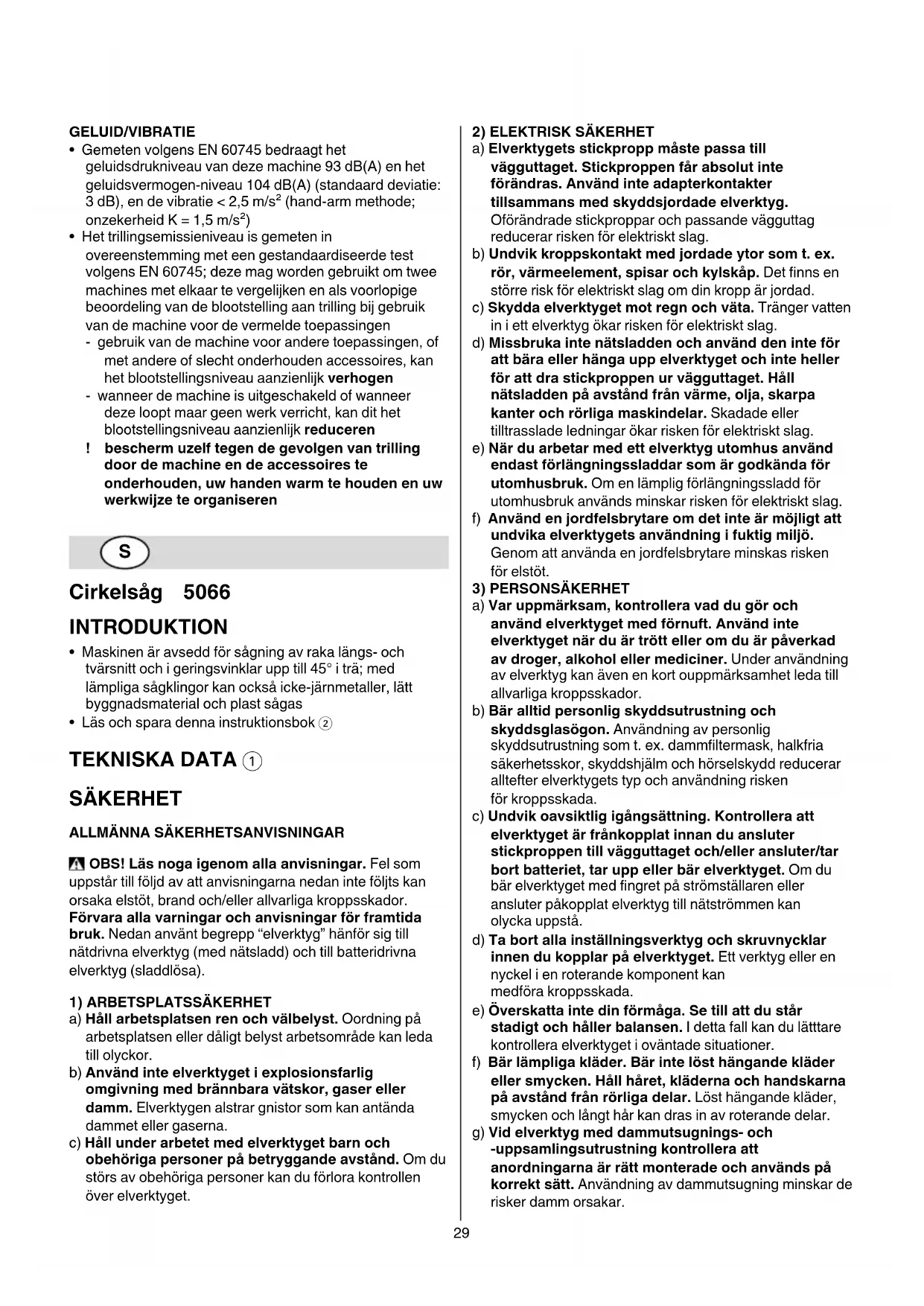

BRUKSANVISNING 5066 MA SKIL

• Maskinen är avsedd för sågning av raka längs- och

tvärsnitt och i geringsvinklar upp till 45° i trä; med

lämpliga sågklingor kan också icke-järnmetaller, lätt

byggnadsmaterial och plast sågas

• Läs och spara denna instruktionsbok 2

SÄKERHET ALLMÄNNA SÄKERHETSANVISNINGAR OBS! Läs noga igenom alla anvisningar. Fel som

uppstår till följd av att anvisningarna nedan inte följts kan

orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida 

bruk. Nedan använt begrepp “elverktyg” hänför sig till

nätdrivna elverktyg (med nätsladd) och till batteridrivna

elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen eller dåligt belyst arbetsområde kan leda

b) Använd inte elverktyget i explosionsfarlig 

omgivning med brännbara vätskor, gaser eller 

damm. Elverktygen alstrar gnistor som kan antända

dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och 

obehöriga personer på betryggande avstånd. Om du

störs av obehöriga personer kan du förlora kontrollen

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till 

vägguttaget. Stickproppen får absolut inte 

förändras. Använd inte adapterkontakter 

tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag

reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex. 

rör, värmeelement, spisar och kylskåp. Det nns en

större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten

in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte för 

att bära eller hänga upp elverktyget och inte heller 

för att dra stickproppen ur vägguttaget. Håll 

nätsladden på avstånd från värme, olja, skarpa 

kanter och rörliga maskindelar. Skadade eller

tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd 

endast förlängningssladdar som är godkända för 

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt att 

undvika elverktygets användning i fuktig miljö.

Genom att använda en jordfelsbrytare minskas risken

a) Var uppmärksam, kontrollera vad du gör och 

använd elverktyget med förnuft. Använd inte 

elverktyget när du är trött eller om du är påverkad 

av droger, alkohol eller mediciner. Under användning

av elverktyg kan även en kort ouppmärksamhet leda till

allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och 

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning risken

c) Undvik oavsiktlig igångsättning. Kontrollera att 

elverktyget är frånkopplat innan du ansluter 

stickproppen till vägguttaget och/eller ansluter/tar 

bort batteriet, tar upp eller bär elverktyget. Om du

bär elverktyget med ngret på strömställaren eller

ansluter påkopplat elverktyg till nätströmmen kan

d) Ta bort alla inställningsverktyg och skruvnycklar 

innen du kopplar på elverktyget. Ett verktyg eller en

nyckel i en roterande komponent kan

medföra kroppsskada.

e) Överskatta inte din förmåga. Se till att du står 

stadigt och håller balansen. I detta fall kan du lätttare

kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande kläder 

eller smycken. Håll håret, kläderna och handskarna 

på avstånd från rörliga delar. Löst hängande kläder,

smycken och långt hår kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och 

-uppsamlingsutrustning kontrollera att 

anordningarna är rätt monterade och används på 

korrekt sätt. Användning av dammutsugning minskar de

risker damm orsakar.30

4) OMSORGSFULL HANTERING OCH ANVÄNDNING 

a) Överbelasta inte elverktyget. Använd för aktuellt 

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet eektområde.

b) Ett elverktyg med defekt strömställare får inte 

längre användas. Ett elverktyg som inte kan kopplas in

eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort 

batteriet innan inställningar utförs, tillbehörsdelar 

byts ut eller elverktyget lagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt 

elverktyget inte användas av personer som inte är 

förtrogna med dess användning eller inte läst denna 

anvisning. Elverktygen är farliga om de används av

e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga 

komponenter fungerar felfritt och inte kärvar, att 

komponenter inte brustit eller skadats; orsaker som 

kan leda till att elverktygets funktioner påverkas 

menligt. Låt skadade delar repareras innan 

elverktyget återanvänds. Många olyckor orsakas av

dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt

skötta skärverktyg med skarpa eggar kommer inte så lätt

i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv. 

enlig dessa anvisningar. Ta hänsyn till 

arbetsvillkoren och arbetsmomenten. Används

elverktyget på icke ändamålsenligt sätt kan farliga

garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR CIRKELSÅGAR FARA

Håll händerna på avstånd från sågningsområdet 

och sågbladet; håll andra handen på det främre 

handtaget (om båda händerna håller i sågen kan du inte

• Sträck dig inte under arbetsstycket (skyddet skyddar

dig inte från sågbladet under arbetsstycket)

• Justera skärdjupet gentemot tjockleken av 

arbetsstykket (mindre än hela längden av en av

sågklingans tänder skall vara synlig genom arbetsstykket)

• Håll inte stycket som ska sågas i händerna eller 

över benet (det är viktigt att arbetsstycket stöds på rätt

sätt så att kroppen inte utsätts för fara, sågbladet kör fast

eller du förlorar kontrollen över sågen)

• Håll verktyget i de isolerade gripytorna om det finns 

risk för att verktyget kommer åt dolda kablar eller 

din egen kabel (om sågen kommer i kontakt med en

strömförande ledare blir också den strömförande, och

operatören får då en stöt)

• Vid klyvsågning ska alltid ett sidoanslag eller ett 

raksågningsstycke användas (det gör att sågkanten

blir rakare och minskar risken för att sågbladet kör fast)

• Använd alltid sågblad med spindelhål av rätt storlek 

och form (diamantformade eller runda) (sågblad som

inte passar sågens fästdon rör sig inte excentriskt, och

då förlorar du lätt kontrollen över sågen)

• Använd aldrig skadade eller felaktiga brickor eller 

bultar för att fästa sågbladet (brickorna och bultarna är

speciellt tillverkade för sågen, för bästa prestanda och

högsta säkerhet vid användningen)

• Kast är en plötslig reaktion på ett klämt, fastkört eller

felställt sågblad, som gör att sågen lyfts upp och ut ur

arbetsstycket på ett okontrollerat sätt

• Om sågbladet kläms eller körs fast hår genom att

sågspåret stänger sig, stannar sågbladet och

motorreaktionen driver enheten snabbt bakåt

• Om sågbladet blir vridet eller felställt i spåret kan

tänderna i bakre delen av sågbladet tränga in i övre delen

av arbetsstycket, lämna spåret och hoppa bakåt

KAST – FÖRHINDRANDE FRÅN OPERATÖRENS SIDA Kast inträar då verktyget används på fel sätt eller för fel

tillämpning eller vid fel arbetsförhållanden, och kan

förhindras om nedanstående råd följs

• Håll i sågen stadigt med båda händerna och håll 

armarna så att du kan parera kastet; håll kroppen på 

endera sidan av sågbladet, så att du inte står i linje 

med sågbladet (om det blir kast kan sågen hoppa

bakåt, men det går att parera kast om man är beredd)

• När bladet fastnar eller när sågningen av någon 

anledning ska avbrytas, ska strömbrytaren släppas 

upp och sågen sedan hållas kvar i materialet tills 

sågbladet stannat helt; försök aldrig att ta ut sågen 

ur arbetsstycket eller dra den bakåt medan 

sågbladet är i rörelse, eftersom sågen då kan kasta 

(undersök orsakerna till att bladet fastnar och åtgärda

dem; undvik att såga på spikar och skruvar)

• När du startar upp sågen igen i ett arbetsstycke ska 

sågbladet vara i mitten av sågspåret; kontrollera att 

sågtänderna inte vidrör materialet (om sågbladet har

kört fast kan det röra sig uppåt eller sågen kasta när den

• Stöd stora paneler får att minska risken för att 

bladet kläms eller det sågen kastar (stora paneler

sackar gärna under sin egen vikt; stöd måste placeras

under panelen på båda sidorna, nära såglinjen och nära

• Använd inte ett slött eller skadat sågblad (slöa eller

felställda sågblad ger ett trångt sågspår, vilken orsakar

onödigt mycket friktion, eller bladet kan fastna eller

• Handtagen för justering av sågdjup och sågvinkel 

måste vara åtdragna och säkrade före sågningen 

(om bladjusteringen ändras under sågningen kan bladet

köra fast eller sågen kasta)

• Var särskilt försiktig vid instickssågning i 

existerande väggar eller andra föremål där du inte 

ser vad du sågar i (bladet kan träa föremål som kan få

•  Kontrollera före varje användningstillfälle att nedre 

skyddet stänger sig ordentligt

•  Använd inte sågen om nedre skyddet inte rör sig 

fritt och stängs omedelbart

•  Kläm eller bind aldrig nedre skyddet i öppet läge

• Om sågen tappas av misstag kan nedre skyddet bli böjt;

drag ur stickkontakten, fäll upp nedre skyddet med

uppfällningshandtaget och kontrollera att det rör sig fritt

och inte vidrör sågbladet eller någon annan del vid

sågning i alla vinklar och djup

• Kontrollera att fjädern i nedre skyddet fungerar; om 

skyddet och fjädern inte fungerar ordentligt måste 

de genomgå service innan sågen används (nedre

skyddet kan röra sig långsamt på grund av skadade

delar, häftande avlagringar eller ansamlat skräp)

• Nedre skyddet ska endast föras bort manuellt vid 

speciella sågningstyper såsom instickssågning och 

sammansatt sågning; höj nedre skyddet med 

handtaget och så fort som sågbladet går in i 

materialet måste nedre skyddet släppas fritt (för all

annan typ av sågning ska nedre skyddet träda

• Se alltid till att nedre skyddet täcker sågbladet 

innan du ställer från dig sågen på en bänk eller på 

golvet (ett oskyddat sågblad i tomgång får sågen att röra

sig bakåt och såga allt utefter den tillryggalagda sträckan;

var medveten om den tid det tar för sågbladet att stanna

efter det att strömbrytaren släpps upp)

• Den här maskinen ska inte användas av personer

• Denna maskin är inte lämplig till våtsågning

•  Dra alltid ur stickkontakten från väggurtaget innan 

du gör någon justering eller byter tillbehör

• Använd ej maskinen om sladden är trasig; låt den byta ut

av en kvalicerad person

• Asbesthaltigt material får inte bearbetas (asbest

anses vara cancerframkallande)

• Viss typ av damm, exempelvis färg som innehåller bly,

vissa träsorter, mineraler och metaller kan vara

hälsovådliga om de inhaleras (hudkontakt eller inhalering

kan ge allergisk reaktion och/eller luftvägsproblem/

sjukdom hos personer i närheten); använd 

andningsskydd och arbeta med en 

dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassicerade så som

carcinogeniska (t.ex. ek- och björkdamm) särskilt i

kombination med tillsatser för träbehandling; använd 

andningsskydd och arbeta med en 

dammuppsamlare om sådan anslutning finns

• Följ de nationella krav, som nns angående damm, för de

material du skall arbete med

• Använd endast sågbord som är utrustad med

0-spänningsströmbrytare som förhindrar återstart av

motorn efter strömavbrott

• Använd endast sågbord som är utrustad med klyvkniven

• SKIL kan endast garantera att maskinen fungerar felfritt

om rätt tillbehör används som du kan köpa hos

närmaste SKIL-återförsäljare

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone

motsvarar maskinens högsta tomgångsvarvtal

• Använd aldrig en blad, som är gjord av snabbstål

• Använd aldrig slip/kapskivor till denna maskin

• Kontrollera alltid att den tillförda strömtypen stämmer

med spänningen som anges på maskinens märkplåt

• Undvik skador genom att ta bort skruvar, spikar eller

andra föremål ur arbetsstycket; ta dem bort innan du

• Se till att arbetsområdet är fritt från föremål innan du

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med

skruvtvingar eller i ett skruvstäd är mera stabilt än om det

hålls fast för hand)

• Använd lämpliga detektorer för lokalisering av dolda 

försörjningsledningar eller konsultera lokalt 

distributionsföretag (kontakt med elledningar kan

förorsaka brand och elstöt; en skadad gasledning kan

leda till explosion; borrning i vattenledning kan förorsaka

sakskador eller elstöt)

• Använd helt utrullade och säkra förlängningssladdar med

kapacitet på 16 A UNDER ANVÄNDNINGEN

• Ljudnivån vid arbete kan överskrida 85 dB(A);

• Använd aldrig din maskin utan maskinens

original säkerhetsdetaljer

• Vid inkoppling uppstår kortvariga spänningsfall; vid

ogynnsamma nätförhållanden kan annan utrustning

påverkas (vid nätimpedanser mindre än 0.389 ohm

behöver man inte räkna med störning) - i fall ni önskar

ytterligare klargörande, var vänlig kontakta er lokala

elleverantör myndighet

• Såga ej extremt små arbetsstycken

• Använd aldrig din maskin ovanför huvudet

• I händelse av fastkörning, onormala elektriska eller

mekaniska störningar, stäng genast av maskinen och dra

• Skadas eller kapas nätsladden under arbetet, rör inte vid

sladden utan dra genast ut stickkontakten

• När du ställer ifrån dig maskinen måste motorn vara

frånslagen och de rörliga delarna ska ha

stannat fullständigt

• Efter att maskinen blivit avstångd, försök aldrig att stoppa

rotationen genom att pressa något mot bladet, utan låt

den stanna av sig självt

•  Monter dammsugartillbehör R före användning av 

• Montering av sågbladet 4

!  drag ur stickkontakten

- ta fram bladnyckeln A från förvaringsutrymmet B

- håll ner spindellåsknappen C medan du tar ut

bladbulten D med bladnyckeln

!  tryck bara på spindellåsknappen C medan 

verktyget står stilla

- släpp upp spindellåsknappen C

- tag bort änsen E32

- öppna nedre skyddet F med spaken G och håll det

medan du monter sågbladet med sågtänder och pilen

som är tryckt på sågbladet pekande i samma riktning

som pilen på nedre skyddet

- släpp nedre skyddet F

- sätt tillbaka änsen E

!  se till att klämytorna H på flänsarna är helt rena 

och vända mot bladet

- håll ner spindellåsknappen C medan du drar åt

bladbulten med bladnyckeln 1/8 varv mer än

ngerkraft (möjliggör slirning av sågblad vid sågning

med hårt sågmotstånd och minskar överbelastning på

motorn samt motverkar kast)

- släpp upp spindellåsknappen C

• Justering av sågdjup (0-66 mm) 5

- för optimal sågning skall ej sågbladet överstiga mer än

3 mm under arbetsstycket

- tryck upp/ned foten K till önskad sågdjup på skalan

genom användande av indikatoren L

• Justering av sågvinkel (0-45°) 6

- luta maskinen till önskad sågvinkel på skalan genom

användande av indikatoren N

!  vid fasning, sågdjup överensstämmer ej med 

värdet på sågdjupsskalan

• Kontroll av vinkel vid 90° 6

- justera och dra åt foten K till maximalt sågdjup 5

- justera och dra åt sågvinkeln till 0°

- kontrollera 90° vinkel mellan blad och undersida av

foten med en vinkelhake

- om justering är nödvändig, luta och dra åt foten till 45°

och böj äns P med en skiftnyckel

- för att föra maskinen längs önskad såglinje markerat

- för rak 0° sågning eller 45° vinkelsågning använd

angående indikatorslinjen

- ger dig möjligheten att ha överskottsmaterialet

antingen på den inre eller den yttre sidan av sågbladet

!  den breda delen av foten skall vila på den 

stödjande delen av arbetsstycket

!  sågbredd är fastställd av vidden på sågtänderna 

och ej på vidden av bladkroppen

!  gör alltid en provsågning först för att faststalla 

den verkliga såglinjen

!  monter dammsugartillbehör R före användning av 

- anslut dammsugaren

!  använd inte dammsugare för skåring i metall

!  låt ej dammsugarslangen hindra nedre 

klingskyddet eller sågning

• Använding av maskinen 8

- sätt kontakten i väggurtaget

- håll alltid fast handtaget S stadigt med en hand och

handtaget T stadigt med den andra handen

- placera maskinen med fotplattans framsida plant

!  se till at sågtänderna ej går emot arbetsstycket

- starta maskinen genom att först trycka in knappen U

(= säkerhetsströmbrytare som ej kan låsas) och

därefter avtryckaren V

!  maskinen skall ha nått max. varvtal innan bladet 

kommer i kontakt med arbetsstycket

- det nedre klingskyddet F öppnas automatiskt när

sågbladet kommer i kontakt med arbetsstycket (öppna

klingskyddet manuellt genom att föra undan det med

spaken G endast för speciell sågning som dyksågning)

- överbelasta inte maskinen; använd lätt och jämnt tryck

!  under arbetet, håll alltid verktyget i det  

- när du är färdig, stäng av maskinen genom att

släppa avtryckaren V

!  försäkra dig om att bladet helt har stannat innan 

maskinenlyfts från det sågade materialet

• Lägg alltid den naste sidan av arbetsstycket nedåt för att

förhindra minimum av is

• Vid användning av styrskena (tillbehör 2610Z00217)

minskas sågdjupet med 9 mm för 90- såväl som 45-snitt

• Använd endast skarpa sågblad av rätt sort 9

- kvaliteten på sågsnittet förbättras genom

- hårdmetallblad förblir vassa upp til 30 gånger längre

- för exakt sågning längs arbetsstyckets kanter

- kan infogas i båda sidorna av foten

Justering av sidoanslag

- justera till önskad sågvidd med hjälp av skalan på

sidoanslaget (använd siktskåra Q som 0-referens)

- ställ in önskat sågdjup

- luta maskinen framåt med siktskåran Q i linje med

önskad såglinje som nns markerad på arbetsstycket

- öppna nedre skyddet F med spaken G

- starta maskinen innan bladet kommer i kontakt med

arbetsstycket och gradvis sänker bakdelen av

maskinen i arbetsstycket genom att använda främre

delen av foten som stöd

- föra maskinen gradvis nedåt och framåt

- så fort som sågbladet går in i materialet, lösgör spak G

!  maskinen skall ha nått max. varvtal innan bladet 

kommer i kontakt med arbetsstycket

!  dra aldrig maskinen bakåt

• Sågning av stora paneler @

- stöd panel nära sågning på ett golv, bord

!  ställ in sågdjup så att du såg genom panelen och 

- om sidoanslaget är för kort för önskad sågvidd kläm

eller spika fast en rak träbit till arbetsstycket som ett

anhåll, och använd högra sidan av foten mot

• Håll alltid din maskin och sladden ren

(speciellt ventilationsöppningarna)

!  drag ur stickkontakten innan rengöring

• Rengör sågbladet direkt efter användning (speciellt efter

• Om i elverktyget trots exakt tillverkning och sträng kontroll

störning skulle uppstå, bör reparation utföras av

auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget i odemonterat skick tillsammans med

inköpsbevis till försäljaren eller till närmaste SKIL

serviceverkstad (adresser till servicestationer och

sprängskisser av maskiner nns på www.skilmasters.com)

• Elektriska verktyg, tillbehör och förpackning får inte 

kastas i hushållssoporna (gäller endast EU-länder)

- enligt direktivet 2002/96/EG som avser äldre elektrisk

och elektronisk utrustning och dess tillämpning enligt

nationell lagstiftning ska uttjänta elektriska verktyg

sorteras separat och lämnas till miljövänlig återvinning

- symbolen # kommer att påminna om detta när det är

• Vi intygar och ansvarar för, att denna produkt

överensstämmer med följande norm och dokument:

EN 60745, EN 61000, EN 55014, enl. bestämmelser och

riktlinjema 2006/95/EG, 2004/108/EG, 2006/42/EG

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på

denna maskin 93 dB(A) och ljudeektnivån 104 dB(A)

(standard deviation: 3 dB), och vibration < 2,5 m/s²

(hand-arm metod; onoggrannhet K = 1,5 m/s²)

• Vibrationsemissionsvärdet har uppmätts enligt ett

standardiserat test i enlighet med EN 60745; detta värde kan

användas för att jämföra vibrationen hos olika verktyg och som

en ungefärlig uppskattning av hur stor vibration användaren

utsätts för när verktyget används enligt det avsedda syftet

- om verktyget används på ett annat än det avsedda

syftet eller med fel eller dåligt underhållna tillbehör kan

detta drastiskt öka vibrationsnivån

- när verktyget stängs av eller är på men inte används,

kan detta avsevärt minska vibrationsnivån

!  skydda dig mot vibration genom att underhålla 

verktyget och dess tillbehör, hålla händerna 

varma och styra upp ditt arbetssätt
