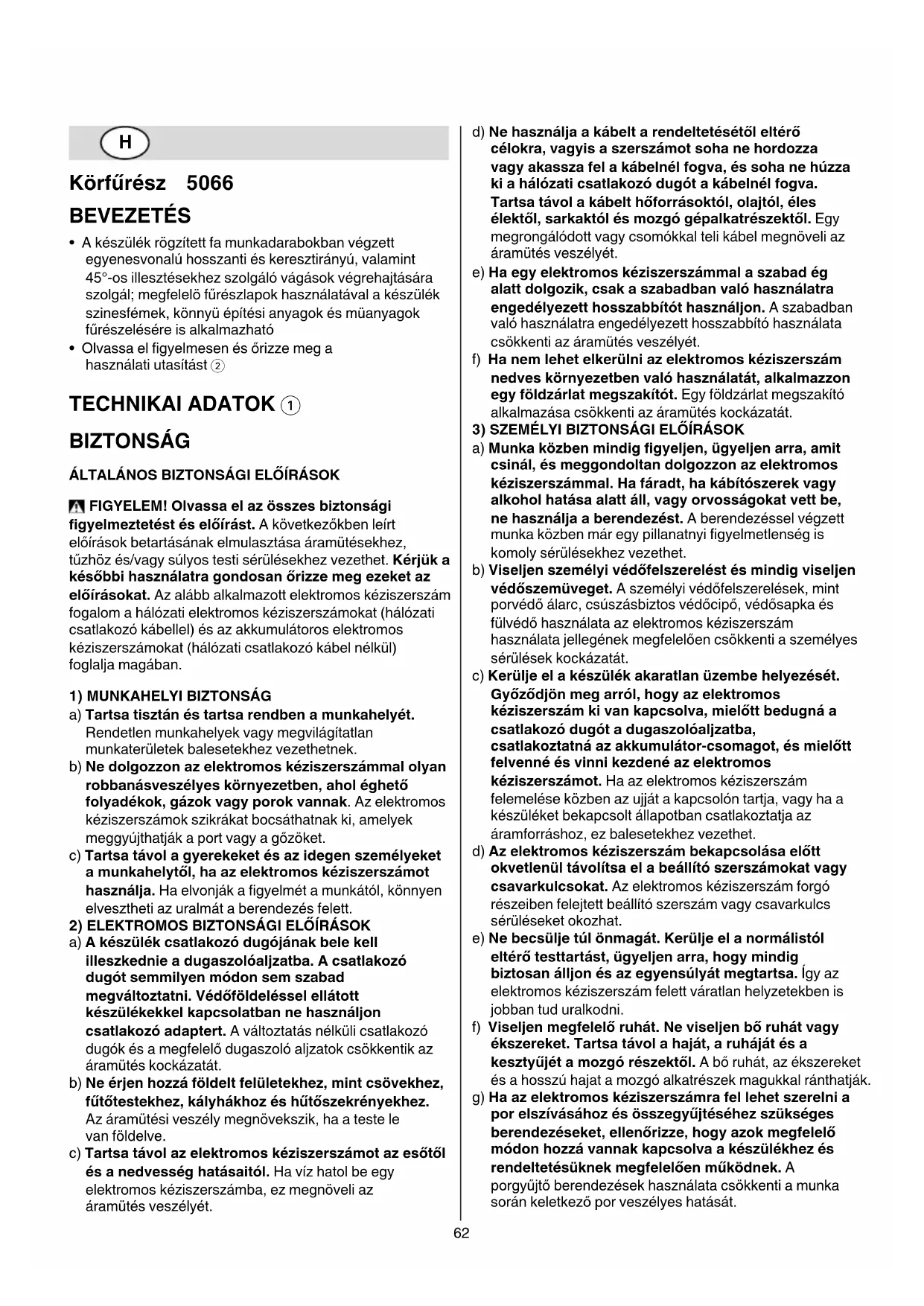

HASZNÁLATI ÚTMUTATÓ 5066 MA SKIL

• A készülék rögzített fa munkadarabokban végzett

egyenesvonalú hosszanti és keresztirányú, valamint

45°-os illesztésekhez szolgáló vágások végrehajtására

szolgál; megfelelö fűrészlapok használatával a készülék

szinesfémek, könnyü építési anyagok és müanyagok

fűrészelésére is alkalmazható

• Olvassa el figyelmesen és őrizze meg a

használati utasítást 2

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK FIGYELEM! Olvassa el az összes biztonsági 

figyelmeztetést és előírást. A következőkben leírt

előírások betartásának elmulasztása áramütésekhez,

tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a 

későbbi használatra gondosan őrizze meg ezeket az 

előírásokat. Az alább alkalmazott elektromos kéziszerszám

fogalom a hálózati elektromos kéziszerszámokat (hálózati

csatlakozó kábellel) és az akkumulátoros elektromos

kéziszerszámokat (hálózati csatlakozó kábel nélkül)

1) MUNKAHELYI BIZTONSÁG

a) Tartsa tisztán és tartsa rendben a munkahelyét.

Rendetlen munkahelyek vagy megvilágítatlan

munkaterületek balesetekhez vezethetnek.

b) Ne dolgozzon az elektromos kéziszerszámmal olyan 

robbanásveszélyes környezetben, ahol éghető 

folyadékok, gázok vagy porok vannak. Az elektromos

kéziszerszámok szikrákat bocsáthatnak ki, amelyek

meggyújthatják a port vagy a gőzöket.

c) Tartsa távol a gyerekeket és az idegen személyeket 

a munkahelytől, ha az elektromos kéziszerszámot 

használja. Ha elvonják a figyelmét a munkától, könnyen

elvesztheti az uralmát a berendezés felett.

2) ELEKTROMOS BIZTONSÁGI ELŐÍRÁSOK

a) A készülék csatlakozó dugójának bele kell 

illeszkednie a dugaszolóaljzatba. A csatlakozó 

dugót semmilyen módon sem szabad 

megváltoztatni. Védőföldeléssel ellátott 

készülékekkel kapcsolatban ne használjon 

csatlakozó adaptert. A változtatás nélküli csatlakozó

dugók és a megfelelő dugaszoló aljzatok csökkentik az

áramütés kockázatát.

b) Ne érjen hozzá földelt felületekhez, mint csövekhez, 

fűtőtestekhez, kályhákhoz és hűtőszekrényekhez.

Az áramütési veszély megnövekszik, ha a teste le

c) Tartsa távol az elektromos kéziszerszámot az esőtől 

és a nedvesség hatásaitól. Ha víz hatol be egy

elektromos kéziszerszámba, ez megnöveli az

d) Ne használja a kábelt a rendeltetésétől eltérő 

célokra, vagyis a szerszámot soha ne hordozza 

vagy akassza fel a kábelnél fogva, és soha ne húzza 

ki a hálózati csatlakozó dugót a kábelnél fogva. 

Tartsa távol a kábelt hőforrásoktól, olajtól, éles 

élektől, sarkaktól és mozgó gépalkatrészektől. Egy

megrongálódott vagy csomókkal teli kábel megnöveli az

e) Ha egy elektromos kéziszerszámmal a szabad ég 

alatt dolgozik, csak a szabadban való használatra 

engedélyezett hosszabbítót használjon. A szabadban

való használatra engedélyezett hosszabbító használata

csökkenti az áramütés veszélyét.

f) Ha nem lehet elkerülni az elektromos kéziszerszám 

nedves környezetben való használatát, alkalmazzon 

egy földzárlat megszakítót. Egy földzárlat megszakító

alkalmazása csökkenti az áramütés kockázatát.

3) SZEMÉLYI BIZTONSÁGI ELŐÍRÁSOK

a) Munka közben mindig figyeljen, ügyeljen arra, amit 

csinál, és meggondoltan dolgozzon az elektromos 

kéziszerszámmal. Ha fáradt, ha kábítószerek vagy 

alkohol hatása alatt áll, vagy orvosságokat vett be, 

ne használja a berendezést. A berendezéssel végzett

munka közben már egy pillanatnyi figyelmetlenség is

komoly sérülésekhez vezethet.

b) Viseljen személyi védőfelszerelést és mindig viseljen 

védőszemüveget. A személyi védőfelszerelések, mint

porvédő álarc, csúszásbiztos védőcipő, védősapka és

fülvédő használata az elektromos kéziszerszám

használata jellegének megfelelően csökkenti a személyes

sérülések kockázatát.

c) Kerülje el a készülék akaratlan üzembe helyezését. 

Győződjön meg arról, hogy az elektromos 

kéziszerszám ki van kapcsolva, mielőtt bedugná a 

csatlakozó dugót a dugaszolóaljzatba, 

csatlakoztatná az akkumulátor-csomagot, és mielőtt 

felvenné és vinni kezdené az elektromos 

kéziszerszámot. Ha az elektromos kéziszerszám

felemelése közben az ujját a kapcsolón tartja, vagy ha a

készüléket bekapcsolt állapotban csatlakoztatja az

áramforráshoz, ez balesetekhez vezethet.

d) Az elektromos kéziszerszám bekapcsolása előtt 

okvetlenül távolítsa el a beállító szerszámokat vagy 

csavarkulcsokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállító szerszám vagy csavarkulcs

sérüléseket okozhat.

e) Ne becsülje túl önmagát. Kerülje el a normálistól 

eltérő testtartást, ügyeljen arra, hogy mindig 

biztosan álljon és az egyensúlyát megtartsa. Így az

elektromos kéziszerszám felett váratlan helyzetekben is

jobban tud uralkodni.

f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy 

ékszereket. Tartsa távol a haját, a ruháját és a 

kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket

és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.

g) Ha az elektromos kéziszerszámra fel lehet szerelni a 

por elszívásához és összegyűjtéséhez szükséges 

berendezéseket, ellenőrizze, hogy azok megfelelő 

módon hozzá vannak kapcsolva a készülékhez és 

rendeltetésüknek megfelelően működnek. A

porgyűjtő berendezések használata csökkenti a munka

során keletkező por veszélyes hatását.63

4) AZ ELEKTROMOS KÉZISZERSZÁMOK GONDOS 

KEZELÉSE ÉS HASZNÁLATA

a) Ne terhelje túl az elektromos kéziszerszámot. 

A munkájához csak az arra szolgáló elektromos 

kéziszerszámot használja. Egy alkalmas elektromos

kéziszerszámmal a megadott teljesítménytartományon

belül jobban és biztonságosabban lehet dolgozni.

b) Ne használjon olyan elektromos kéziszerszámot, 

amelynek a kapcsolója elromlott. Egy olyan

elektromos kéziszerszám, amelyet nem lehet sem be-,

sem kikapcsolni, veszélyes és meg kell javíttatni.

c) Húzza ki a csatlakozó dugót a dugaszolóaljzatból 

és/vagy az akkumulátor-csomagot az elektromos 

kéziszerszámból, mielőtt az elektromos 

kéziszerszámon beállítási munkákat végez, 

tartozékokat cserél vagy a szerszámot tárolásra 

elteszi. Ez az elővigyázatossági intézkedés meggátolja a

szerszám akaratlan üzembe helyezését.

d) A használaton kívüli elektromos kéziszerszámokat 

olyan helyen tárolja, ahol azokhoz gyerekek ne 

férhess nek hozzá. Ne hagyja, hogy olyan 

személyek használják az elektromos 

kéziszerszámot, akik nem ismerik a szerszámot, 

vagy nem olvasták el ezt az útmutatót. Az elektromos

kéziszerszámok veszélyesek, ha azokat gyakorlatlan

személyek használják.

e) A készüléket gondosan ápolja. Ellenőrizze, hogy a 

mozgó alkatrészek kifogástalanul működnek-e, 

nincsenek-e beszorulva, és nincsenek-e eltörve 

vagy megrongálódva olyan alkatrészek, amelyek 

hatással lehetnek az elektromos kéziszerszám 

működésére. A megrongálódott részeket a készülék 

használata előtt javíttassa meg. Sok olyan baleset

történik, amelyet az elektromos kéziszerszám nem

kielégítő karbantartására lehet visszavezetni.

f) Tartsa tisztán és éles állapotban a 

vágószerszámokat. Az éles vágóélekkel rendelkező és

gondosan ápolt vágószerszámok ritkábban ékelődnek be

és azokat könnyebben lehet vezetni és irányítani.

g) Az elektromos kéziszerszámokat, tartozékokat, 

betétszerszámokat stb. csak ezen előírásoknak 

használja. Vegye figyelembe a munkafeltételeket és 

a kivitelezendő munka sajátosságait. Az elektromos

kéziszerszám eredeti rendeltetésétől eltérő célokra való

alkalmazása veszélyes helyzetekhez vezethet.

a) Az elektromos kéziszerszámot csak szakképzett 

személyzet és csak eredeti pótalkatrészek 

felhasználásával javíthatja. Ez biztosítja, hogy

az elektromos kéziszerszám biztonságos

BIZTONSÁGI ELŐĺRÁSOK KÖRFŰRÉSZEKHEZ VIGYÁZAT

Tartsa távol kezét a vágásterülettől és a 

fűrészlaptól; tartsa egyik kezét a mellső fogantyún

(ha két kézzel tartja a fűrészgépet, elkerülheti a fűrészlap

• Ne érintse a munkadarab alsó részét (a védőburkolat

nem nyújt védelmet a fűrészlappal szemben a

munkadarab alsó részénél)

• Állítsa be a vágási mélységet, a munkadarab 

vastagságának megfelelően (legkevesebb a vágótárcsa

1 fogának kell látszódnia a munkadarab túloldalán)

• Soha ne tartsa kezében vagy térdén átvetve a 

levágandó darabot (elengedhetetlen a munkadarab

biztonságos alátámasztása, hogy ezáltal minimumra

csökkentse testi épségének veszélyeztetését vagy a

szerszám beszorulását, illetve az a feletti irányítási

képesség elvesztését)

• Tartsa a szerszámot a szigetelt markolatánál fogva 

olyan esetben, ahol esetleg a vágószerszám 

érintkezhet rejtett fémhuzallal vagy a saját kábelével 

a forgácsolás közben (a szerszám fém részei

védetlenné válnak az “élő” vezetékkel történő érintkezés

során, és ennek következtében a szerszám kezelőjét

• Hasítás esetén mindig használjon vezetőlécet vagy 

egy egyenes élvezetőt (ez javítja a forgácsolás

pontosságát és csökkenti a fűrészlap

berágódásának lehetőségét)

• Használjon mindig a szerszámtengely méretének és 

alakjának megfelelő furattal rendelkező fűrészlapot 

(rombusz vagy kör alakú) (a fűrészgép illesztőcsapjára

pontatlanul illeszkedő fűrészlapok excentrikusan

forognak, és az irányíthatóság elvesztését okozzák)

• Soha ne használjon sérült, vagy pontatlan méretű 

alátéteket vagy csavarokat (a fűrészlap alátéteit és a

csavart - az optimális és biztonságos üzemeltetés

érdekében - kimondottan a berendezéshez tervezték)

• A visszaütés egy olyan hirtelen reakciója a beékelődött,

berágódott vagy nem tengelyvonalban illeszkedő

fűrészlapnak, amely a kontrollálhatatlanná vált szerszám

felemelkedését, illetve a szerszámnak a munkadarabból,

a használó fele történő kiugrását eredményezi

• Amikor a vágási rés behúzásakor a fűrészlap beszorul

illetve erősen berágódik, a fűrészlap forgása lelassul, és

a motor-visszahatás a szerszámot rohamosan a

szerszám használójának irányába kényszeríti

• Ha a fűrészlap elfintul vagy a vágási résből kilép, a

fűrészlap hátsó részénél lévő fogak belekaphatnak a fa

felületébe, mely a fűrészlapnak a vágási résből történő

kiugrását és a szerszámnak a használó irányába történő

visszaütését eredményezi

VISSZAÜTÉS - MEGELOZÉS A SZERSZÁM  

KEZELOJE RÉSZÉROL A visszaütés a szerszám helytelen és/vagy nem

rendeltetésszerű használatából illetve rendellenes

körülményekből fakad, és az alább javasolt megfelelő

elővigyázatosság betartása révén elkerülhető

• Használat közben fogja a szerszámot két kézzel, és 

karjai úgy helyezkedjenenek el, hogy ellenáljon a 

visszaütés következtében fellépő erőknek; ügyeljen 

arra, hogy teste a vágótárcsa jobb vagy bal oldalán 

helyezkedjen el, és sohasem a fűrészlappal 

egyvonalban (a visszaütő erő következtében a

szerszám hátrafele ugorhat, amelyet azonban a

fentiekben leírt biztonsági óvintézkedésekkel a

felhasználó biztonsággal uralhat, amennyiben

• A fűrészlap beékelődése, vagy a vágási folyamat 

bármely okból történő megszakadása esetén, 

engedje el a kioldó gombot, és tartsa mozdulatlanul 

a fűrészgépet az anyagban, amíg a fűrészlap 

teljesen le nem áll; soha ne húzza visszafele a 

fűrészlapot, illetve ne próbálja eltávolítani a 

szerszámot a munkadarabból a fűrészlap mozgó 

állapotában, vagy a szerszám esetleges visszaütése 

során (vizsgálja ki az okot, és tegyen megfelelő

lépéseket a fűrészlap beszorulásának megelőzése

érdekében; kerülje a szögek/csavarok elvágását)

• A forgácsolás újraindításakor, helyezze a 

fűrészlapot a vágási résbe, és ellenőrizze, hogy a 

fogak ne legyenek beakaszkodva a munkadarabba 

(ha a fűrészlap szorul, előfordulhat, hogy a szerszám

újraindításakor a fűrészlap szabálytalanul kiugrik a vágási

résből vagy szerszám visszaüt)

• A nagyméretű lemezeket támassza alá, hogy ennek 

révén minimumra csökkentse a fűrészlap 

beékelődésének és a visszaütésnek rizikóját 

(nagyméretű lemezek, saját súlyuknál fogva, hajlamosak

a belógásra; a lemezt, közel a vágásvonalhoz és a lemez

széléhez, mindkét végén alá kell támasztani)

• Ne használjon életlen vagy megrongálódott 

fűrészlapot (életlen vagy helytelenül illesztett fűrészlap

keskeny vágási rést hoz létre, amely túlzott súrlódást, a

fűrészlap berágódását és visszaütést eredményez)

• Forgácsolás megkezdése előtt, a vágásmélységet 

és a vágási szöget beállító rögzítőkarokat meg kell 

szorítani illetve rögzíteni kell (ha a vágási művelet

során a fűrészlap-beállítás elcsúszik, előfordulhat, hogy a

fűrészlap beszorul vagy a szerszám visszaüt)

• Különös elővigyázatosságra van szükség egy falba 

vagy egyéb holttérbe történő beszúró forgácsolás 

esetén (a kiálló fűrészlap belevághat olyan tárgyakba,

amely a szerszám visszaütését eredményezheti)

•  Minden egyes használat előtt ellenőrizze az alsó 

fűrészlapvédő pajzsot annak megfelelő  

csukódása szempontjából

•  Ne üzemeltesse a szerszámot, ha az alsó 

fűrészlapvédő pajzs nem mozog szabadon,  

illetve nem csukódik be azonnal

•  Soha ne rögzítse vagy kösse ki az alsó 

fűrészlapvédő pajzsot annak nyitott állapotában

• Ha a szerszám véletlenül leesik, az alsó fűrészlapvédő

pajzs behorpadhat; húzzuk ki a kábel dugóját a

csatlakozóaljzatból, emelje fel a pajzsot a visszahúzó

fogantyúnál fogva, és ellenőrizze a burkolatot, hogy az

szabadon mozogjon, illetve ne érintse a fűrészlapot vagy

a szerszám más részét egyetlen vágómélység/-szög

• Ellenőrizze az alsó fűrészlapvédő pajzs rugójának 

működését; ha a védőburkolat és a rugó nem 

működik rendesen, használat előtt szervizelni kell a 

szerszámot (előfordulhat, hogy az alsó fűrészlapvédő

pajzs lassan működik a megsérült alkatrészek, tapadós

bevonat, lerakódott anyagrészecskék miatt)

• Az alsó fűrészlapvédő pajzsot csak olyan sajátos 

helyzetben szabad kézzel lehajtani, mint pl. beszúró 

vagy összetett forgácsolás; emelje meg az alsó 

pajzsot a visszahúzó fogantyúnál fogva, és amint a 

fűrészlap behatol az anyagba, engedje el (minden

más vágóművelet esetén az alsó fűrészlapvédő pajzsnak

automatikusan kell működnie)

• Mielőtt a szerszámot a munkapadra vagy a földre 

helyezné, minden esetben ellenőrizze, hogy az alsó 

fűrészlapvédő pajzs fedi-e a fűrészlapot (egy

védetlen fűrészlap, vagy egy lelassuló mozgás a

fűrészlap visszafele történő mozgását eredményezi,

elvágva mindent ami az útjába kerül; legyen tudatában a

kioldó gomb elengedése és a fűrészlap leállása közt

eltelő időtartamnak)

ÁLTALÁNOS TUDNIVALÓK

• A készüléket csak 16 éven felüli személyek használják

• Ez a készülék nedves vágási munkálatokhoz

•  Mindig húzza ki a dugaszolóaljzatot mielőtt tartozékot 

cserélne vagy bármit változtatna a gép beállításán

• Soha ne használja a szerszámot ha a kábel sérült;

cseréltesse ki szakértő által

• Ne munkáljon meg a berendezéssel azbesztet 

tartalmazó anyagokat (az azbesztnek rákkeltő hatása van)

• Az anyagból származó por (mint például az ólmot,

néhány fafajtát, ásványi anyagokat és fémet tartalmazó

festék) káros lehet (a por érintése vagy belégzése

allergiás reakciókat és/vagy légzőszervi betegségeket

okozhat a kezelő, illetve a közelben állók esetében);

viseljen pormaszkot és amennyiben 

csatlakoztatható, dolgozzon  

porelszívó berendezéssel

• Bizonyos porfajták rákkeltő besorolással rendelkeznek

(ilyen például a tölgy- és a bükkfa pora), különösen a fa

kondicionálására szolgáló adalékokkal együtt; viseljen 

pormaszkot és amennyiben csatlakoztatható, 

dolgozzon porelszívó berendezéssel

• Kövesse a por kezelésével kapcsolatos helyi előírásokat

azon termékkel kapcsolatosan, amellyel dolgozni kíván

• Kizárólag integrált kapcsolóval ellátott körfűrészasztalt

használjon, amely egy esetleges áramszünet után

megakadályozza a gép újraindítását

• Kizárólag integrált hasítóéket ellátott

körfűrészasztalt használjon

• A SKIL cég kizárólag eredeti alkatrészek és kiegészítők

alkalmazása esetén tudja garantálni a gép

problémamentes működését, melyek a SKIL-

márkakereskedőknél kaphatók

• Csak olyan tartozékot használjon, amelyek legmagasabb

megengedett fordulatszáma legalább akkora, mint a

berendezés legmagasabb üresjárati fordulatszáma

• Sohase használja készülékét HSS acélból

készült fűrészlappal

• Ezt a készülékhez ne használjon csiszoló- vagy vágókorongot

• Mindig ellenőrizze, hogy a hálózati feszültség

megegyezik-e a szerszám adattábláján feltüntetett értékkel

• Ügyeljen arra, hogy a munkadarabban lévő csavar, szög

vagy hasonló sérüléseket ne okozhasson; a munka

megkezdése előtt eltávolítandó65

• Mielőtt elkezdené a vágást, távolitson el minden akadályt

• Rögzítse a munkadarabot (befogókészülékkel vagy

satuval befogott munkadarabot sokkal biztonságosabban

lehet rögzíteni mint a kézzel tartottat)

• A rejtett vezetékek felkutatásához használjon 

alkalmas fémkereső készüléket, vagy kérje ki a helyi 

energiaellátó vállalat tanácsát (ha egy elektromos

vezetékeket a berendezéssel megérint, ez tűzhöz és

áramütéshez vezethet; egy gázvezeték megrongálása

robbanást eredményezhet; egy vízvezetékbe való

behatolás anyagi károkhoz és áramütéshez vezethet)

• Használjon teljesen letekert és biztonságos

hosszabbítókábelt, 16 A-es teljesítménnyel

• Munka közben a zaj meghaladhatja a 85 dB(A);

• Sohase használja a készüléket az eredeti

• A bekapcsolási folyamatok rövid időtartamú

feszültségcsökkenést okoznak; hátrányos hálózati

viszonyok esetén ez negatív hatással lehet más

berendezések működésére I(ha a hálózati impedancia

alacsonyabb, mint 0.389 nem kell hálózati zavarokra

számítani) - amennyiben egyéb információra van

szüksége, kérjük lépjen kapcsolatba a

helyi áramszolgáltatójával

• Ne próbáljon nagyon kisméretű munkadarabot vágni

• A géppel ne dolgozzon feje felett

• Amennyiben készüléke hirtelen megáll vagy a normálistól

eltérő működést ill. szokatlan, idegen furcsa zajokat

észlel, úgy a készüléket azonnal kapcsolja ki és a kábelt

húzza ki a fali dugaszoló aljzatból

• Ha a kábel munka közben megsérül vagy el van vága, ne

érjen a kábelhoz, hanem azonnal húzza ki a konektorból

A HASZNÁLATOT KÖVETÖEN

• A gépet soha ne hagyja bekapcsolt állapotban, ha már

• Készülékének kikapcsolása után a fűrészlap leállását

semmilyen külsö behatással (kézzel, valamely tárggyal),

ne kisérelje meg gyorsítani

•  Az R porszívóadapterét szerelje fel mielött üzembe 

• Fűrészlap felszerelése 4

!  húzzuk ki a kábel dugóját a csatlakozóaljzatból

- vegye ki a fűrészlapkulcsot A a tartóból B

- nyomja be a tengelyt reteszelő C gombot és tartsa

benyomva, amíg a fűrészlapkulcsot az elfordítva

eltávolítja a fűrészlap D szorítócsavarját

!  csak akkor nyomja be a tengelyt reteszelő C 

gombot, amikor a készülék üzemen kívüli 

- engedje el a tengelyt reteszelő C gombot

- távolítsa el az E peremes gyűrűt

- nyissa ki az alsó F fűrészlapvédőt a G karral, és a kart

lenyomva tartva szerélje ki a fűrészlapot úgy, hogy a

fűrészlapra nyomtatott nyíl valamint a fogak iránya

megegyezzen a fűrészlapvédő alsó részén látható

- engedje vissza az alsó F fűrészlapvédőt

- helyezze vissza az E peremes gyűrűt

!  ügyeljen arra, hogy a peremes gyűrűknek a 

fűrészlappal érintkező felületei H teljesen tiszták 

legyenek és felhelyezésük a megfelelő  

- nyomja be a tengelyt reteszelő C gombot, és tartsa

benyomva, amíg a fűrészlap szorítócsavarját kézzel

megszorítja, majd azt a fűrészlapkulccsal ismételten

meghúzza az 1/8 fordulattal (meggátolja a fűrészlap

megcsúszását, amennyiben az nagy ellenállásba

ütközne, ill. csökken a motor túlterhelése

- engedje el a tengelyt reteszelő C gombot

• Vágásmélység beállítás (0-66 mm) 5

- az optimális vágás érdekében nem célszerű, ha a

körfűrészlap több mint 3 mm-t kilóg a munkadarabból

- engedje ki a J kart

- emelje/engedje a K lábazatot amíg az L mutató eléri a

kivánt vágásmélységet el nem érte

- húzza meg a J kart

• Vágási szög beállítás (0-45°) 6

- engedje ki az M gombot

- döntse el a gépet, ammedig az N mutató a kívánt

vágási szöget el nem érte

- húzza meg az M gombot

!  ferde síkú vágás esetén a vágásmélység nem 

egyezik meg a vágásmélység-skálán  

• 90°-os Vágásí szög ellenörzése 6

- a K lábazatot maximális vágási mélységre kell állítani

- a vágási szöget 0°-ra kell állítani és meghúzni

- ellenörize a 90°-os vágási szöget a fűrészlap és a

lábazat alsó részénél egy szögmérővel

- amennyiben utánállítás szükséges a lábazatot döntse

el 45°-os szögre, rögzítse és a P emelőrudat egy

villáskulcsal hajlítsa el

- a gép pontos használata érdekében vágjon a

munkadarabon a rajzolt vonal mentén

- egyenes 0°-os vagy 45°-os vágásiszög érdekében

használja a megfelelő mutatóvonalat

- lehetővé teszi annak kiválasztását, hogy a hulladék a

fűrészlap külső vagy belső felére essen

!  a lábazat nagyobbik része feküdjön fel  

!  a vágási szélességet a fűrészlapfogak szélessége 

határozza meg és nem a fűrészlap vastagsága

!  a tényleges vágásvonal ellenörzése érdekében, 

mindig tegyen elöször egy próbavágást

!  az R porszívóadapterét szerelje fel mielött 

üzembe helyezné a gépet 3

- dugja be a porszívót

!  ne használja a porszívót fém vágása közben

!  figyeljen arra, hogy a porszívócső soha ne 

akadályozza az alsó fűrészlapvédő nyílást vagy a 

vágási munkálatokat66

• A gép üzemeltetése 8

- a dugaszoló aljzatot a konnektorba dugja be

- mindig fogja meg az egyik kezével a S fogantyút a

másikkal pedig az T fogantyút

- a gépet helyezze a lábazat előoldalával a munkadarabra

!  ellenőrizze, hogy a fűrészlapfogak nem 

szorultak-e be a munkadarabba

- kapcsolja be a gépet úgy, hogy mindig először a U

gombot (= biztonsági kapcsoló, amelyiket nem lehet

rögzíteni) benyomja, és utána a V kapcsolót meghúzza

!  a körfűrésznek teljes fordulatszámon kell 

működnie mielőtt a munkadarabba vezetjük

- az F fűrészlapvédő automatikusan kinyílik, amikor

belevezetjük a fűrészlapot a munkadarabba (a

fűrészlapvédőt csak speciális vágásoknál nyissa ki

kézzel; ehhez a G kart használja)

- ne erőltesse a gépet; törekedjen egy gyenge és egy

!  munka közben mindvégig tartsa gépet a szürke 

színű markolati terület(ek)en

- a vágás befejezésével kapcsolja ki a gépet úgy, hogy

a V kapcsolót kikapcsolja

!  ellenörizze, hogy a fürészlap teljesen leállt mielőtt 

a gépet a munkadarabtól eltávolítja

• Vágás közben a munkadarab használandó oldala mindig

lefelé mutasson annak érdekében, hogy sérülések a

munkadarab használandó oldalán minimálisak legyenek

• Vezetősín (2610Z00217 sz. tartozék) használata esetén

a vágás mélysége 90°-os és 45°-os vágásnál egyaránt

• Mindig csak éles és az elvégzendő munkálatokhoz

megfelelő típusú fűrészlapokat használjon 9

- a vágás minősége egyaránt növekszik a

fűrészfogak számával

- keményfémlapkás fűrészlapnak 30-szor hosszabb az

élettartama mint egy hagyományosé

- pontos párhuzam vágásokhoz

- kétoldalúan helyezhető be a lábazatra

Vezetőléc beállítása

- engedje ki az X gombot

- állítsa be a kívánt vágási szélességet a vezetőlécen

lévő számozás alapján (az Q leolvasót a

0-referenciához használható)

- húzza meg az X gombot

- a kívánt vágási mélységet állítsa be

- döntse előre a gépet úgy, hogy a leolvasó Q a

munkadarabon jelölt vonalra mutasson

- nyissa ki az alsó F fűrészlapvédőt a G karral

- mielőtt a fűrészlap beleér a munkadarabba kapcsolja

be a gépet, és a körfűrészgép hátsó részét lassan

nyomja lefelé úgy, hogy az előoldalon lévő lábazat

széle legyen a terhelendő pont

- a gépet lassan engedje lefelé és egyidejűleg nyomja előre

- a G kart engedje ki, amint a fűrészlap behatol

!  a körfűrésznek teljes fordulatszámon kell 

működnie mielőtt a munkadarabba vezetjük

!  a gépet soha ne húzza hátrafelé

• Nagyméretű lemezek vagy táblák vágása @

- a vágásvonal mentén támasza alá a lemezt egy

munkaasztalon vagy a földön

!  allítsa be a vágás mélységét úgy, hogy a lemezt 

elvágja de vigyázzon, hogy a tartóba ne vágjon

- amennyiben a vezetőléc nem engedi a kivánt

szélesség beállítását, úgy szögeljen egy egyenes

falécet a munkadarabra, amely vezetőlécként

működne a gépet használja a jobb oldali lábazattal

KARBANTARTÁS / SZERVIZ

• Mindig tartsa tisztán a gépet és a vezetéket (különös

tekintettel a szellőzőnyílásokra )

!  tisztítás előtt húzza ki a csatlakozódugót

• Közvetlen a használat után tisztítsa meg a körfűreszlapot

(főleg a gyantától és a ragasztótól)

• Ha a gép a gondos gyártási és ellenőrzési eljárás

ellenére egyszer mégis meghibásodna, akkor a javítással

csak SKIL elektromos kéziszerszám-műhely

ügyfélszolgálatát szabad megbízni

- küldje az összeszerelt gépet a vásárlást bizonyító

számlával együtt a kereskedő vagy a legközelebbi

SKIL szervizállomás címére (a címlista és a gép

szervizdiagramja a www.skilmasters.com

• Az elektromos kéziszerszámokat, tartozékokat és 

csomagolást ne dobja a háztartási szemétbe (csak

EU-országok számára)

- a használt villamos és elektronikai készülékekről szóló

2002/96/EK irányelv és annak a nemzeti jogba való

átültetése szerint az elhasznált elektromos

kéziszerszámokat külön kell gyűjteni, és

környezetbarát módon újra kell hasznosítani

- erre emlékeztet a # jelzés, amennyiben felmerül az

intézkedésre való igény

 MEGFELELŐSÉGI NYILATKOZAT

• Teljes felelösségünk tudatában kijelentjük, hogy jelen

termék a következö szabványoknak vagy kötelezö

hatósági elöírásoknak megfelel: EN 60745, EN 61000,

EN 55014, a 2006/95/EK, 2004/108/EK, 2006/42/EK

elöírásoknak megfelelöen

• A műszaki dokumentáció a következő helyen 

található: SKIL Europe BV (PT-SEU/PJE),

• Az EN 60745 alapján végzett mérések szerint ezen

készülék hangnyomás szintje 93 dB(A) a

hangteljesítmény szintje 104 dB(A) (normál eltérés:

3 dB), a rezgésszám < 2,5 m/s² (kézre-ható érték;

szórás K = 1,5 m/s²)

• A rezgés-kibocsátási szint mérése az EN 60745

szabványban meghatározott szabványosított teszttel

összhangban történt; ez egy eszköznek egy másik eszközzel

történő összehasonlítására, illetve a rezgésnek való kitettség

előzetes felmérésére használható fel az eszköznek az

említett alkalmazásokra történő felhasználása során

- az eszköznek eltérő alkalmazásokra, vagy eltérő,

illetve rosszul karbantartott tartozékokkal történő

felhasználása jelentősen emelheti a kitettség szintjét

- az idő, amikor az eszköz ki van kapcsolva, vagy

amikor ugyan működik, de ténylegesen nem végez

munkát, jelentősen csökkentheti a kitettség szintjét

!  az eszköz és tartozékai karbantartásával, kezének 

melegen tartásával, és munkavégzésének 

megszervezésével védje meg magát a
