BRUKSANVISNING 5055 MA SKIL

strømtilførslen og/eller akkuen, løfter eller bærer det.

maskine, der ikke kan startes og stoppes, er farlig og skal

savklingeskiver eller -bolte. Savklingeskiver og -bolte

er specielt konstrueret til Deres sav for optimal præstation

og sikker anvendelse.

savklingen midt i savsnittet og sørg for at

risikoen for at savklingen klemmes fast og slås

eller andre dele, i alle vinkler og savedybder.

• Fjern altid først stikket fra kontakten, førend De

savklingen ved et pres fra siden

pilen trykt på savklingen pegende i samme retning

helt rene og vender mod klingen

• Dette verktøyet er beregnet til å utføre langsgående og

tverrgående snitt med rett skjæring og gjæringsvinkel opp

til 45° i tre; med tilsvarende sagblad kan det også sages

ikke-jernholdige metaller, byggematerialer og kunststo

• Les og ta vare på denne brukerveiledningen 2

TEKNISKE OPPLYSNINGER 1

SIKKERHET GENERELLE SIKKERHETSANVISNINGER OBS! Les gjennom alle advarslene og anvisningene.

Feil ved overholdelsen av advarslene og nedenstående

anvisninger kan medføre elektriske støt, brann og/eller

alvorlige skader. Ta godt vare på alle advarslene og

informasjonene. Det nedenstående anvendte uttrykket

“elektroverktøy” gjelder for strømdrevne elektroverktøy (med

ledning) og batteridrevne elektroverktøy (uten ledning).

1) SIKKERHET PÅ ARBEIDSPLASSEN

arbeidsområder eller arbeidsområder uten lys kan føre til

b) Ikke arbeid med maskinen i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare

væsker, gass eller støv. Elektroverktøy lager gnister

som kan antenne støv eller damper.

c) Hold barn og andre personer unna når

elektroverktøyet brukes. Hvis du blir forstyrret under

arbeidet, kan du miste kontrollen over maskinen.

2) ELEKTRISK SIKKERHET

a) Støpselet til maskinen må passe inn i stikkontakten.

Støpselet må ikke forandres på noen som helst

måte. Ikke bruk adapterstøpsler sammen med

jordede maskiner. Bruk av støpsler som ikke er

forandret på og passende stikkontakter reduserer

risikoen for elektriske støt.

b) Unngå kroppskontakt med jordede overflater slik

som rør, ovner, komfyrer og kjøleskap. Det er større

fare ved elektriske støt hvis kroppen din er jordet.

c) Hold maskinen unna regn eller fuktighet. Dersom det

kommer vann i et elektroverktøy, øker risikoen for

d) Ikke bruk ledningen til andre formål, f.eks. til å bære

stikkontakten. Hold ledningen unna varme, olje,

Med skadede eller opphopede ledninger øker risikoen for

e) Når du arbeider utendørs med et elektroverktøy, må

du kun bruke en skjøteledning som er godkjent til

utendørs bruk. Når du bruker en skjøteledning som er

egnet for utendørs bruk, reduseres risikoen for elektriske

f) Hvis det ikke kan unngås å bruke elektroverktøyet i

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig

frem når du arbeider med et elektroverktøy. Ikke

bruk maskinen når du er trett eller er påvirket av

narkotika, alkohol eller medikamenter. Et øyeblikks

uoppmerksomhet ved bruk av maskinen kan føre til

b) Bruk personlig verneutstyr og husk alltid å bruke

vernebriller. Bruk av personlig sikkerhetsutstyr som

støvmaske, sklifaste arbeidssko, hjelm eller hørselvern –

avhengig av type og bruk av elektroverktøyet – reduserer

risikoen for skader.

c) Unngå å starte verktøyet ved en feiltagelse. Forviss

deg om at elektroverktøyet er slått av før du kobler

det til strømmen og/eller batteriet, løfter det opp

eller bærer det. Hvis du holder ngeren på bryteren når

du bærer elektroverktøyet eller kobler elektroverktøyet til

strømmen i innkoblet tilstand, kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler før du slår

på elektroverktøyet. Et verktøy eller en nøkkel som

benner seg i en roterende maskindel, kan føre til skader.

e) Ikke overvurder deg selv. Sørg for å stå stødig og i

balanse. Dermed kan du kontrollere maskinen bedre i

uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide klær eller

smykker. Hold hår, tøy og hansker unna deler som

beveger seg. Løstsittende tøy, smykker eller langt hår

kan komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og

oppsamlingsinnretninger, må du forvisse deg om at

disse er tilkoblet og brukes på korrekt måte. Bruk av

et støvavsug reduserer farer på grunn av støv.

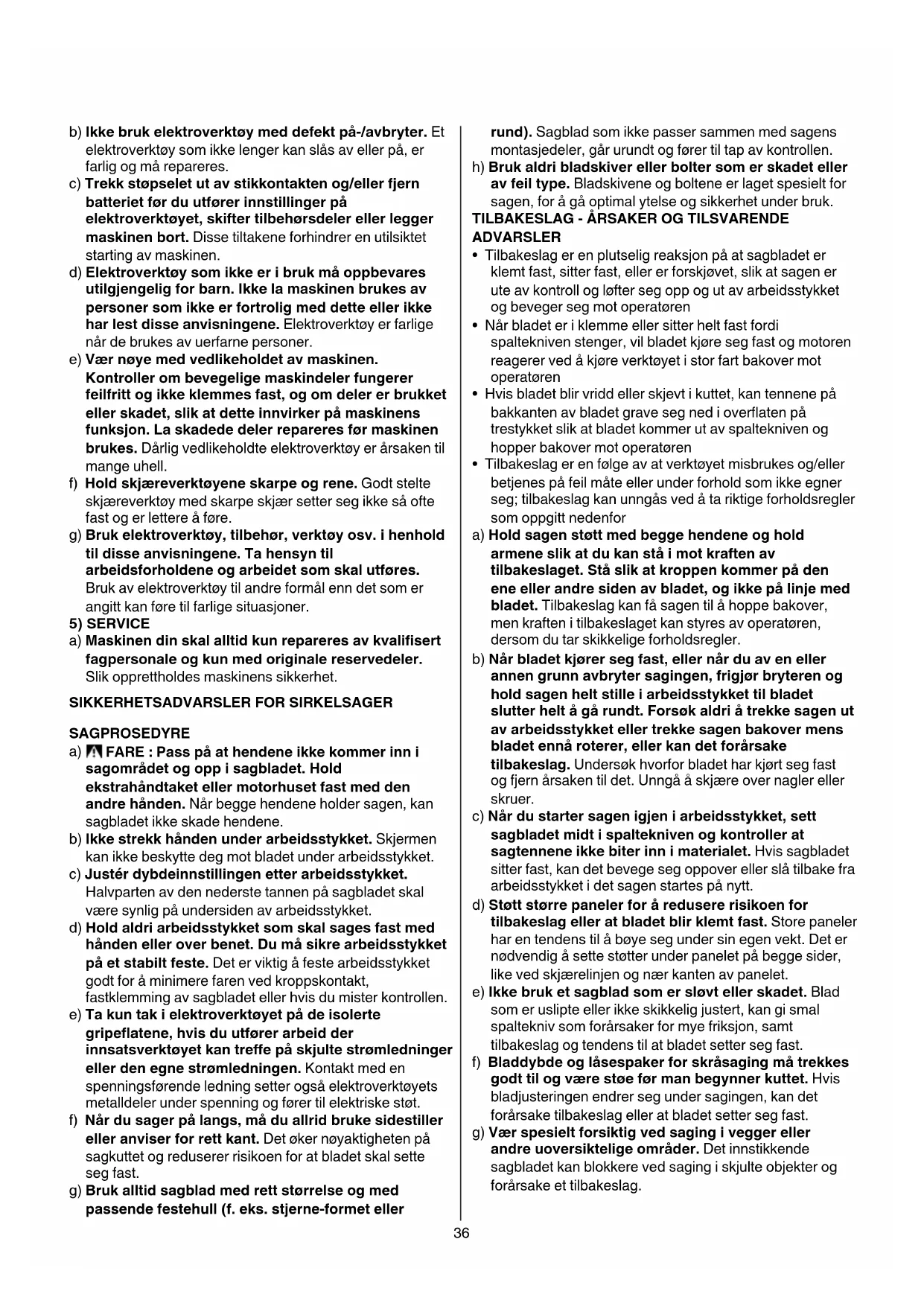

elektroverktøy som ikke lenger kan slås av eller på, er

farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/eller fjern

batteriet før du utfører innstillinger på

elektroverktøyet, skifter tilbehørsdeler eller legger

maskinen bort. Disse tiltakene forhindrer en utilsiktet

starting av maskinen.

d) Elektroverktøy som ikke er i bruk må oppbevares

utilgjengelig for barn. Ikke la maskinen brukes av

personer som ikke er fortrolig med dette eller ikke

har lest disse anvisningene. Elektroverktøy er farlige

når de brukes av uerfarne personer.

e) Vær nøye med vedlikeholdet av maskinen.

Kontroller om bevegelige maskindeler fungerer

feilfritt og ikke klemmes fast, og om deler er brukket

eller skadet, slik at dette innvirker på maskinens

funksjon. La skadede deler repareres før maskinen

brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til

f) Hold skjæreverktøyene skarpe og rene. Godt stelte

skjæreverktøy med skarpe skjær setter seg ikke så ofte

fast og er lettere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold

til disse anvisningene. Ta hensyn til

arbeidsforholdene og arbeidet som skal utføres.

Bruk av elektroverktøy til andre formål enn det som er

angitt kan føre til farlige situasjoner.

a) Maskinen din skal alltid kun repareres av kvalifisert

Slik opprettholdes maskinens sikkerhet.

SIKKERHETSADVARSLER FOR SIRKELSAGER SAGPROSEDYRE

FARE : Pass på at hendene ikke kommer inn i

b) Ikke strekk hånden under arbeidsstykket. Skjermen

kan ikke beskytte deg mot bladet under arbeidsstykket.

c) Justér dybdeinnstillingen etter arbeidsstykket.

Halvparten av den nederste tannen på sagbladet skal

være synlig på undersiden av arbeidsstykket.

d) Hold aldri arbeidsstykket som skal sages fast med

hånden eller over benet. Du må sikre arbeidsstykket

på et stabilt feste. Det er viktig å feste arbeidsstykket

godt for å minimere faren ved kroppskontakt,

fastklemming av sagbladet eller hvis du mister kontrollen.

e) Ta kun tak i elektroverktøyet på de isolerte

gripeflatene, hvis du utfører arbeid der

innsatsverktøyet kan treffe på skjulte strømledninger

eller den egne strømledningen. Kontakt med en

spenningsførende ledning setter også elektroverktøyets

metalldeler under spenning og fører til elektriske støt.

f) Når du sager på langs, må du allrid bruke sidestiller

eller anviser for rett kant. Det øker nøyaktigheten på

sagkuttet og reduserer risikoen for at bladet skal sette

montasjedeler, går urundt og fører til tap av kontrollen.

h) Bruk aldri bladskiver eller bolter som er skadet eller

av feil type. Bladskivene og boltene er laget spesielt for

sagen, for å gå optimal ytelse og sikkerhet under bruk.

TILBAKESLAG - ÅRSAKER OG TILSVARENDE ADVARSLER

• Tilbakeslag er en plutselig reaksjon på at sagbladet er

klemt fast, sitter fast, eller er forskjøvet, slik at sagen er

ute av kontroll og løfter seg opp og ut av arbeidsstykket

og beveger seg mot operatøren

• Når bladet er i klemme eller sitter helt fast fordi

spaltekniven stenger, vil bladet kjøre seg fast og motoren

reagerer ved å kjøre verktøyet i stor fart bakover mot

• Hvis bladet blir vridd eller skjevt i kuttet, kan tennene på

bakkanten av bladet grave seg ned i overaten på

trestykket slik at bladet kommer ut av spaltekniven og

hopper bakover mot operatøren

• Tilbakeslag er en følge av at verktøyet misbrukes og/eller

betjenes på feil måte eller under forhold som ikke egner

seg; tilbakeslag kan unngås ved å ta riktige forholdsregler

som oppgitt nedenfor

a) Hold sagen støtt med begge hendene og hold

armene slik at du kan stå i mot kraften av

ene eller andre siden av bladet, og ikke på linje med

men kraften i tilbakeslaget kan styres av operatøren,

dersom du tar skikkelige forholdsregler.

b) Når bladet kjører seg fast, eller når du av en eller

annen grunn avbryter sagingen, frigjør bryteren og

hold sagen helt stille i arbeidsstykket til bladet

slutter helt å gå rundt. Forsøk aldri å trekke sagen ut

av arbeidsstykket eller trekke sagen bakover mens

bladet ennå roterer, eller kan det forårsake

tilbakeslag. Undersøk hvorfor bladet har kjørt seg fast

og fjern årsaken til det. Unngå å skjære over nagler eller

c) Når du starter sagen igjen i arbeidsstykket, sett

sagbladet midt i spaltekniven og kontroller at

sagtennene ikke biter inn i materialet. Hvis sagbladet

sitter fast, kan det bevege seg oppover eller slå tilbake fra

arbeidsstykket i det sagen startes på nytt.

d) Støtt større paneler for å redusere risikoen for

tilbakeslag eller at bladet blir klemt fast. Store paneler

har en tendens til å bøye seg under sin egen vekt. Det er

nødvendig å sette støtter under panelet på begge sider,

like ved skjærelinjen og nær kanten av panelet.

e) Ikke bruk et sagblad som er sløvt eller skadet. Blad

som er uslipte eller ikke skikkelig justert, kan gi smal

spaltekniv som forårsaker for mye friksjon, samt

tilbakeslag og tendens til at bladet setter seg fast.

f) Bladdybde og låsespaker for skråsaging må trekkes

godt til og være støe før man begynner kuttet. Hvis

bladjusteringen endrer seg under sagingen, kan det

forårsake tilbakeslag eller at bladet setter seg fast.

g) Vær spesielt forsiktig ved saging i vegger eller

andre uoversiktelige områder. Det innstikkende

sagbladet kan blokkere ved saging i skjulte objekter og

forårsake et tilbakeslag.37

FUNKSJONER FOR UNDERSKJERM

a) Kontroller at underskjermen er låst hver gang du

bruker sagen. Ikke bruk sagen hvis undeskjermen

ikke beveger seg fritt og låses øyeblikkelig. Du må

aldri klemme eller feste underskjermen slik at den

holdes i åpen stilling. Hvis du ved et uhell slipper

sagen i golvet, kan underskjermen bli bøyd. Trekk ut

støpslet av stikkontakten, rett ut underskjermen med

tilbaketrekkingshåndtaket og se til at den beveger seg fritt

og ikke berører bladet eller noen annen del, uansett

vinkel og skjæredybde.

b) Kontroller at underskjermfjæren virker som den

skal. Hvis skjermen og fjæren ikke virker som de

skal, må de leveres til service før de brukes igjen.

Underskjermen kan bevege seg tregt p.g.a. deler som er

skadet, seigt belegg, eller smussansamling.

c) Underskjermen skal bare trekkes tilbake for hånd

for spesialarbeid som spaltekutt og sammensatte

kutt. Hev underskjermen ved å trekke tilbake

spaken, men så snart bladet går inn i

arbeidsstykket, må underskjermen slippes. For all

annen saging, skal du la undeskjermen virke automatisk.

d) Pass alltid på at underskjermen dekker bladet før du

legger fra deg sagen på en benk eller på golvet. Et

ubeskyttet blad som ennå går rundt vil få sagen til å gå

bakover og kutte alt som ligger i veien. Du bør vite hvor

lang tid det tar før bladet stopper etter at bryteren er slått

EKSTRA SIKKERHETSADVARSLER

• Verktøyet må ikke brukes av personer under 16 år

• Dette verktøyet er ikke beregnet for vannsaging

• Ta alltid ut kontakten før du forandrer innstillinger

mineraler og metall kan være skadelig (kontakt med eller

inhalering av støv kan gi allergiske reaksjoner og/eller

sykdommer i åndedrettsorganene for brukeren eller

personer i nærheten); bruk støvmaske og arbeid med

støvfjerningsutstyr når det er mulig

• Visse typer støv er klassisert som kreftfremkallende

(som f.eks. støv fra eik og bøk), spesielt sammen med

tilsetningsstoer for trebehandling; bruk støvmaske og

arbeid med støvfjerningsutstyr når det er mulig

• Følg de nasjonale krav, når det gjelder støv for de

materialer du ønsker å arbeide med

• Bruk kun et sagbord med en bryter som hindrer re-start

av motoren ved spenningsavbrudd

tilbehør brukes, som leveres fra SKIL-forhandleren på

• Bruk kun tilbehør med et godkjent turtall som er minst like

høyt som verktøyets høyeste tomgangsturtall

• Bruk kun sagblader med minimum diameter på 150

mm, maksimum diameter på 170 mm, og spindelhull

• Bruk aldri sagblader av HSS (stål)

• Bruk aldri slipe-/kappeskiver til dette verktøyet

• Sjekk alltid at tilført spenningen er den samme som

oppgitt på verktøyets merkeplate (verktøy som er

betegnet med 230V eller 240V kan også koples til et

med klemmer, sitter sikrere enn om det holdes fast for

• Bruk egnede detektorer til å finne skjulte strøm-/

gass-/vannledninger, eller spør hos det lokale el-/

gass-/vannverket (kontakt med elektriske ledninger kan

• Støynivået under arbeid kan overskride 85 dB(A); bruk

• Bruk aldri verktøyet uten det orginale beskyttelses

• Ikke forsøk å kutte ekstremt små materialer

• Ikke før sagen over hodet

• Ved fastkjøring eller ved elektriske/mekaniske problemer,

slå øyeblikkelig av bryteren og dra ut støpslet

• Hvis kabelen skades eller kappes under arbeid må

bevegelige deler må være helt stoppet

• Etter at du har slått av sagen, må du aldri stoppe

blad- rotasjonen ved å føre en gjenstand mot bladet

• Montering av sagbladet 3

! trekk ut støpslet av stikkontakten

- ta frem bladnøkkelen A fra oppbevaring B

- trykk på spindellåsknappen C og hold den inne mens

du fjerner bladbolten D med bladnøkkelen

! vent med å trykke på spindellåsknappen C til

verktøyet har stanset og er i ro

- slipp spindellåsknappen C

- åpne underskjermen F med spaken G og holde den

mens du monterer sagblad med sagtenner og pil som

er trykt på sagbladet pekende i samme retning som

pilen på underskjermen

- slipp underskjermen F

! pass på at oppspenningsflatene H og flensene er

helt rene og vendt mot bladet

- trykk på spindellåsknappen C og hold den inne mens

du strammer bladbolten med bladnøkkelen 1/8

omdreining mer enn trukket til for hånd (sikrer at

sagbladet slipper hvis det møter for stor motstand og38

reduserer derfor overbelastning av motoren og

mer enn 3 mm på undersiden av arbeidsstykket

- løft/senk fotplaten K inntil ønsket kuttedybde kommer

til syne på skalaen ved å benytte indikatoren L

til syne på skalaen ved å benytte indikatoren N

• Sjekk av 90° kuttevinkel 5

- juster og stram fotplaten K på maksimum kuttedybde 4

- juster og stram kuttevinkel på 0°

- mål 90° vinkel mellom bladet og bunnet av fotplaten

- dersom justering er nødvendig, føre fotplaten på skrå

og stram det på 45°, og bøye tappen P med en

• Saglinje-indikator Q 6

- for å føre verktøyet langs ønskede saglinjen, markert

- for rett saging ved 0° eller skråsaging ved 45° benytt

! den vide delen av fotplaten bør hvile på den delen

av arbeidsstykket som har støtte

! kuttebredden er avhengig av bredden på tennene

på sagbladet og ikke selve bladet

- tilkople støvsuger til adapter R 7

! ikke la støvsugerslangen komme i kontakt med

underskjermen eller selve kuttingen

- man bør bruke også støvpose (SKIL tilbehør

! bruk ikke støvposen/støvsugeren ved skjæring i

• Bruk av verktøyet 7

- putt støpsel i stikkontakten

- hold alltid håndtaket S godt fast med den ene hånden

og håndtaket T godt fast med den andre hånden

- sett verktøyet på arbeidsstykket med forsiden av

fotplaten att ned på arbeidsstykket

! vær sikker på at sagtennene ikke fester seg i

arbeidsstykket før start

- slå på verktøyet ved først å trykke inn knapp U

(= sikkerhetsbryter som ikke kan låses) og deretter

! verktøyet må ha nådd max hastighet før

sagbladet kommer i kontakt med arbeidsstykket

- underskjermen F åpnes automatisk når sagbladet

kommer i kontakt med arbeidsstykket (åpne bare

denne manuelt med spaken G for spesielle kutt som

! ikke bruk makt på verktøyet (før verktøyet lett og

kontinuerlig for å unngå overoppheting av bladspissene,

og ved kutting av plast, smelting av plastmaterialet)

! under arbeid, hold verktøyet alltid i grått(gråe)

- etter å ha fullført sagingen, slå av verktøyet ved å

! forsikre deg om at bladet har stoppet helt før du

løfter verktøyet fra arbeidsstykket

• Legg alltid den pene siden av arbeidsstykket ned for å

forsikre deg om minimum splintring av materialet

• Bruk alltid skarpe sagblader av riktig type 8

- for å lage eksakte kutt langs arbeidsstykket

- kan settes inn på begge sider av fotplaten

Justering av sidestiller

- juster til ønsket kuttebredde ved å benytte skalaen på

- sett ønsket kuttedybde

indikatoren Q på linje med ønsket saglinje markert på

- åpne underskjermen F med spaken G

- akkurat før bladet treer arbeidsstykket, start verktøyet

og gradvis senk bakparten av verktøyet ved å benytte

fronten av fotplaten som støttepunkt

- beveg verktøyet gradvis nedover og samtidig fremover

- så snart bladet går inn i arbeidsstykket, løsne spaken G

! verktøyet må ha nådd max hastighet før

sagbladet kommer i kontakt med arbeidsstykket

! ikke før verktøyet bakover

• Kutte stor panel !

- støtt panelet nære kuttet enten på gulvet, bordet eler

! sett kuttedybden slik at du kutter gjennom

panelet og ikke gjennom det som støtter panelet

- derom sidestiller ikke er lang nok for ønsket sagbredde,

sett fast en rett planke på arbeidsstykket som styring og

før høyre side av fotplaten mot denne styring

VEDLIKEHOLD / SERVICE

• Hold alltid verktøyet og kabelen ren (spesielt

ventilasjonshullene)

! dra ut støpselet før rengjøring

• Hold alltid området rundt underskjermen F 3 rent (fjern

støv og spon ved å blåse ut med trykkluft eller bruk en

• Rengjør sagblad straks etter bruk (spesielt for kvae og lim)39

• Hvis elektroverktøyet til tross for omhyggelige

produksjons- og kontrollmetoder en gang skulle svikte,

må reparasjonen utføres av et autorisert serviceverksted

for SKIL-elektroverktøy

- send verktøyet i montert tilstand sammen med

kjøpebevis til forhandleren eller nærmeste SKIL

servicesenter (adresser liksom service diagram av

verktøyet nner du på www.skilmasters.com)

• Kast aldri elektroverktøy, tilbehør og emballasje i

- i henhold til EU-direktiv 2002/96/EF om kasserte

elektriske og elektroniske produkter og direktivets

iverksetting i nasjonal rett, må elektroverktøy som ikke

lenger skal brukes, samles separat og returneres til et

miljøvennlig gjenvinningsanlegg

- symbolet @ er påtrykt som en påminnelse når

utskiftning er nødvendig

• Vi erklærer at det er under vårt ansvar at dette produkt er

i samsvar med følgende standarder eller standard-

dokumenter: EN 60745, EN 61000, EN 55014, i samsvar

• Målt ifølge EN 60745 er lydtrykknivået av dette verktøyet

93 dB(A) og lydstyrkenivået 104 dB(A) (standard

deviasjon: 3 dB), og vibrasjonsnivået < 2,5 m/s²

(hånd-arm metode; usikkerhet K = 1,5 m/s²)

• Det avgitte vibrasjonsnivået er blitt målt i samsvar med en

standardisert test som er angitt i EN 60745; den kan

brukes til å sammenligne et verktøy med et annet, og som

et foreløpig overslag over eksponering for vibrasjoner ved

bruk av verktøyet til de oppgavene som er nevnt

- bruk av verktøyet til andre oppgaver, eller med annet

eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig

økning av eksponeringsnivået

- tidsrommene når verktøyet er avslått eller når det går

men ikke arbeider, kan gi en vesentlig reduksjon av

! beskytt deg selv mot virkningene av vibrasjoner

ved å vedlikeholde verktøyet og utstyret, holde

hendene varme og organisere arbeidsmåten din
