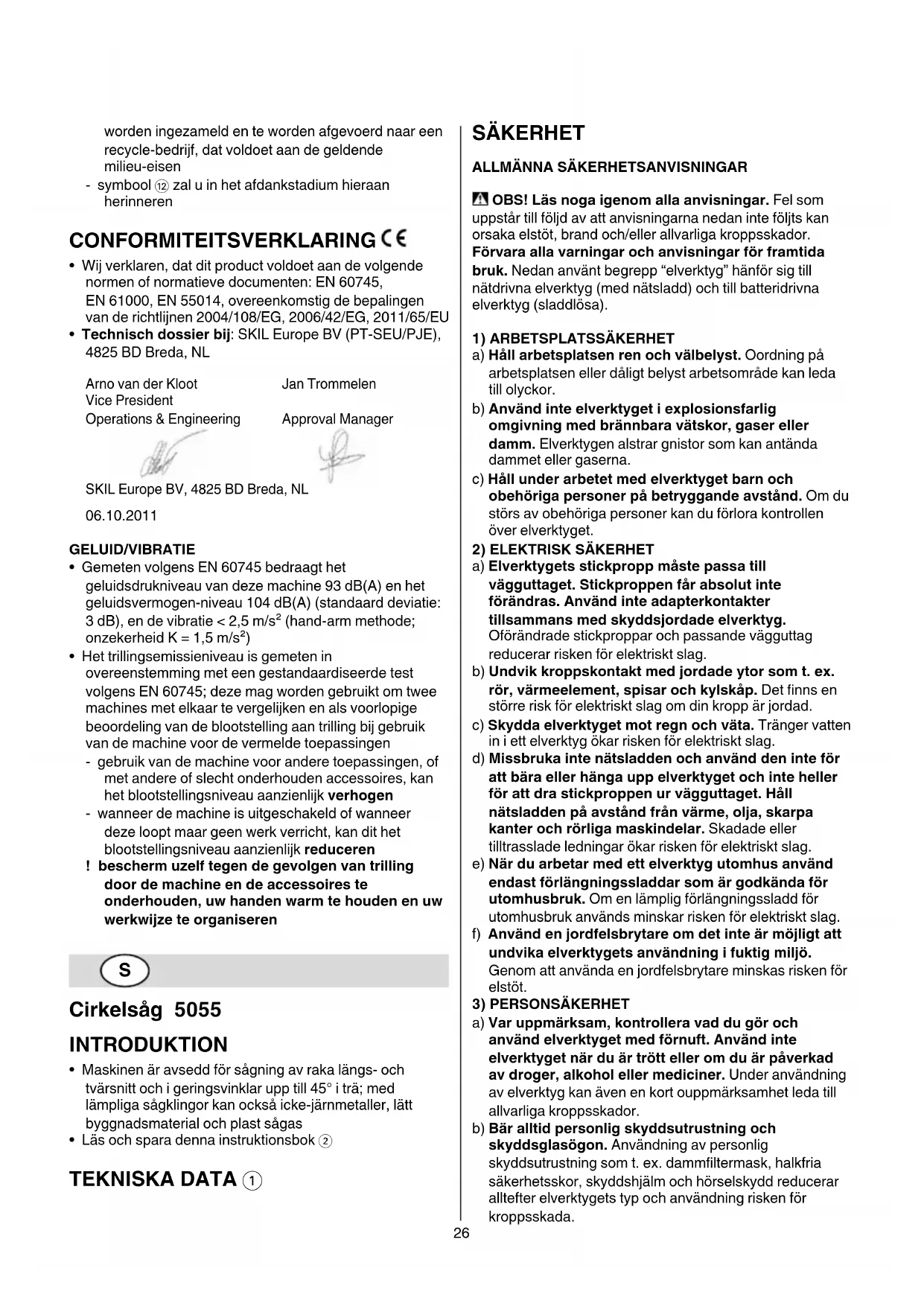

BRUKSANVISNING 5055 MA SKIL

• Maskinen är avsedd för sågning av raka längs- och

tvärsnitt och i geringsvinklar upp till 45° i trä; med

lämpliga sågklingor kan också icke-järnmetaller, lätt

byggnadsmaterial och plast sågas

• Läs och spara denna instruktionsbok 2

SÄKERHET ALLMÄNNA SÄKERHETSANVISNINGAR OBS! Läs noga igenom alla anvisningar. Fel som

uppstår till följd av att anvisningarna nedan inte följts kan

orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida

bruk. Nedan använt begrepp “elverktyg” hänför sig till

nätdrivna elverktyg (med nätsladd) och till batteridrivna

elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen eller dåligt belyst arbetsområde kan leda

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser eller

damm. Elverktygen alstrar gnistor som kan antända

dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och

obehöriga personer på betryggande avstånd. Om du

störs av obehöriga personer kan du förlora kontrollen

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte

förändras. Använd inte adapterkontakter

tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag

reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex.

rör, värmeelement, spisar och kylskåp. Det nns en

större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten

in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte för

att bära eller hänga upp elverktyget och inte heller

för att dra stickproppen ur vägguttaget. Håll

nätsladden på avstånd från värme, olja, skarpa

kanter och rörliga maskindelar. Skadade eller

tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är godkända för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt att

undvika elverktygets användning i fuktig miljö.

Genom att använda en jordfelsbrytare minskas risken för

a) Var uppmärksam, kontrollera vad du gör och

använd elverktyget med förnuft. Använd inte

elverktyget när du är trött eller om du är påverkad

av droger, alkohol eller mediciner. Under användning

av elverktyg kan även en kort ouppmärksamhet leda till

allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning risken för

c) Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget och/eller ansluter/tar

bort batteriet, tar upp eller bär elverktyget. Om du bär

elverktyget med ngret på strömställaren eller ansluter

påkopplat elverktyg till nätströmmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och skruvnycklar

innen du kopplar på elverktyget. Ett verktyg eller en

nyckel i en roterande komponent kan medföra

e) Överskatta inte din förmåga. Se till att du står

stadigt och håller balansen. I detta fall kan du lätttare

kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande kläder

eller smycken. Håll håret, kläderna och handskarna

på avstånd från rörliga delar. Löst hängande kläder,

smycken och långt hår kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning kontrollera att

anordningarna är rätt monterade och används på

korrekt sätt. Användning av dammutsugning minskar de

risker damm orsakar.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet eektområde.

b) Ett elverktyg med defekt strömställare får inte

längre användas. Ett elverktyg som inte kan kopplas in

eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort

batteriet innan inställningar utförs, tillbehörsdelar

byts ut eller elverktyget lagras. Denna skyddsåtgärd

förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt

elverktyget inte användas av personer som inte är

förtrogna med dess användning eller inte läst denna

anvisning. Elverktygen är farliga om de används av

e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att

komponenter inte brustit eller skadats; orsaker som

kan leda till att elverktygets funktioner påverkas

menligt. Låt skadade delar repareras innan

elverktyget återanvänds. Många olyckor orsakas av

dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt

skötta skärverktyg med skarpa eggar kommer inte så lätt

i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg osv.

enlig dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten. Används

elverktyget på icke ändamålsenligt sätt kan farliga

a) Låt elverktyget repareras endast av kvalificerad

fackpersonal och med originalreservdelar. Detta

garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR CIRKELSÅGAR SÅGMETOD

FARA : Håll händerna på betryggande avstånd

från sågområdet och sågklingan. Håll andra handen

på stödhandtaget eller motorhuset. Om båda

händerna hålls på sågen kan de inte skadas av

b) Sträck dig inte under arbetsstycket. Skyddet skyddar

dig inte från sågbladet under arbetsstycket.

c) Justera skärdjupet gentemot tjockleken av

arbetsstykket. Mindre än hela längden av en av

sågklingans tänder skall vara synlig genom arbetsstykket.

d) Arbetsstycket som ska sågas får aldrig hållas i

handen eller över benen. Säkra arbetsstycket på ett

stabilt stöd. Det är viktigt att arbetsstycket hålls fast

ordentligt för undvikande av kontakt med kroppen,

inklämning av sågklinga eller förlorad kontroll över sågen.

e) Håll fast elverktyget endast vid de isolerade

handtagen när arbeten utförs på ställen där

insatsverktyget kan skada dolda elledningar eller

egen nätsladd. Om elverktyget kommer i kontakt med

en spänningsförande ledning sätts elverktygets

metalldelar under spänning som sedan leder till elstöt.

f) Vid klyvsågning ska alltid ett sidoanslag eller ett

raksågningsstycke användas. Det gör att sågkanten

blir rakare och minskar risken för att sågbladet kör fast.

g) Använd alltid sågklingor i rätt storlek och med

lämpligt infästningshål (t. ex. i stjärnform eller runt).

Sågklingor som inte passar till sågens

monteringskomponenter roterar orunt och leder till att

kontrollen förloras över sågen.

h) Använd aldrig skadade eller felaktiga brickor eller

bultar för att fästa sågbladet. Brickorna och bultarna är

speciellt tillverkade för sågen, för bästa prestanda och

högsta säkerhet vid användningen.

BAKSLAG – ORSAKER OCH MOTSVARANDE ANVISNINGAR.

• Ett bakslag är en plötslig reaktion på ett klämt, fastkört

eller felställt sågblad, som gör att sågen lyfts upp och ut

ur arbetsstycket på ett okontrollerat sätt

• Om sågbladet kläms eller körs fast hår genom att

sågspåret stänger sig, stannar sågbladet och

motorreaktionen driver enheten snabbt bakåt mot

• Om sågbladet blir vridet eller felställt i spåret kan

tänderna i bakre delen av sågbladet tränga in i övre delen

av arbetsstycket, lämna spåret och hoppa bakåt mot

• Ett bakslag orsakas av en felaktigt använd såg och kan

undvikas med lämpliga skyddsåtgärder som beskrivs

a) Håll stadigt i sågen med båda händerna och håll

armarna i ett läge som möjliggör att hålla stånd mot

de bakslagskrafter som eventuellt uppstår. Stå alltid

på sidan om sågklingan; håll aldrig sågklingan i linje

med kroppen. Vid ett bakslag kan sågen hoppa bakåt

men användaren kan behärska bakslagskraften om

lämpliga åtgärder vidtagits.

b) Om sågklingan kommer i kläm eller arbetet avbryts,

koppla från sågen och håll sågklingan i arbetsstycket

tills den stannat fullständigt. Försök aldrig dra sågen28

ur arbetsstycket eller bakåt så länge sågklingan

roterar eller risk finns för att bakslag uppstår.

Lokalisera och åtgärda orsaken för inklämning av

sågklingan. Undvik att såga på spikar och skruvar.

c) Vill du återstarta en såg som sitter i arbetsstycket

centrera sågklingan i sågspåret och kontrollera att

sågklingans tänder inte hakat upp sig i

arbetsstycket. Är sågklingan inklämd kan den gå upp ur

arbetsstycket eller orsaka bakslag vid återstart av sågen.

d) Stöd stora skivor för att reducera risken för ett

bakslag till följd av inklämd sågklinga. Stora paneler

sackar gärna under sin egen vikt. Stöd måste placeras

under panelen på båda sidorna, nära såglinjen och nära

e) Använd inte oskarpa eller skadade sågklingor.

Sågklingor med oskarpa eller fel inriktade tänder medför

till följd av ett för smalt sågspår ökad friktion, inklämning

av sågklingan och bakslag.

f) Handtagen för justering av sågdjup och sågvinkel

måste vara åtdragna och säkrade före sågningen.

Om bladjusteringen ändras under sågningen kan

sågklingan klämmas fast och orsaka bakslag.

g) Var speciellt försiktig vid sågning i existerande

väggar eller andra dolda områden. Den inträngande

sågklingan kan blockera vid sågning i dolda objekt och

UNDRE SKYDDETS FUNKTION

a) Kontrollera före varje användningstillfälle att undre

skyddet stänger sig ordentligt. Använd inte sågen

om undre skyddet inte rör sig fritt och stängs

omedelbart. Kläm eller bind aldrig undre skyddet i

öppet läge. Om sågen tappas av misstag kan nedre

skyddet bli böjt. Drag ur stickkontakten, fäll upp nedre

skyddet med uppfällningshandtaget och kontrollera att

det rör sig fritt och inte vidrör sågbladet eller någon

annan del vid sågning i alla vinklar och djup.

b) Kontrollera att fjädern i undre skyddet fungerar. Om

skyddet och fjädern inte fungerar ordentligt måste

de genomgå service innan sågen används. Nedre

skyddet kan röra sig långsamt på grund av skadade

delar, häftande avlagringar eller ansamlat skräp.

c) Nedre skyddet ska endast föras bort manuellt vid

speciella sågningstyper såsom instickssågning och

sammansatt sågning. Höj undre skyddet med

handtaget och så fort som sågbladet går in i

materialet måste nedre skyddet släppas fritt. För all

annan typ av sågning ska nedre skyddet träda in

d) Se alltid till att undre skyddet täcker sågbladet

innan du ställer från dig sågen på en bänk eller på

golvet. Ett oskyddat sågblad i tomgång får sågen att röra

sig bakåt och såga allt utefter den tillryggalagda sträckan.

Var medveten om den tid det tar för sågbladet att stanna

efter det att strömbrytaren släpps upp.

EXTRA SÄKERHETSANVISNINGAR

• Den här maskinen ska inte användas av personer under

• Denna maskin är inte lämplig till våtsågning

• Dra alltid ur stickkontakten från väggurtaget innan

du gör någon justering eller byter tillbehör

• Använd ej maskinen om sladden är trasig; låt den byta ut

av en kvalicerad person

• Asbesthaltigt material får inte bearbetas (asbest

anses vara cancerframkallande)

• Viss typ av damm, exempelvis färg som innehåller bly,

vissa träsorter, mineraler och metaller kan vara

hälsovådliga om de inhaleras (hudkontakt eller inhalering

kan ge allergisk reaktion och/eller luftvägsproblem/

sjukdom hos personer i närheten); använd

andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Vissa typer av damm är klassicerade så som

carcinogeniska (t.ex. ek- och björkdamm) särskilt i

kombination med tillsatser för träbehandling; använd

andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning finns

• Följ de nationella krav, som nns angående damm, för de

material du skall arbete med

• Använd endast sågbord som är utrustad med

0-spänningsströmbrytare som förhindrar återstart av

motorn efter strömavbrott

• Använd endast sågbord som är utrustad med klyvkniven

• SKIL kan endast garantera att maskinen fungerar felfritt

om rätt tillbehör används som du kan köpa hos närmaste

• Använd endast tillbehör vilkas tillåtna varvtal åtminstone

motsvarar maskinens högsta tomgångsvarvtal

• Använd endast sågblad med en minsta diameter på

150 mm, en största diameter på 170 mm och ett

• Använd aldrig en blad, som är gjord av snabbstål

• Använd aldrig slip/kapskivor till denna maskin

• Kontrollera alltid att den tillförda strömtypen stämmer

med spänningen som anges på maskinens märkplåt

(maskiner med beteckningen 230V eller 240V kan även

• Undvik skador genom att ta bort skruvar, spikar eller

andra föremål ur arbetsstycket; ta dem bort innan du

• Se till att arbetsområdet är fritt från föremål innan du

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med

skruvtvingar eller i ett skruvstäd är mera stabilt än om det

hålls fast för hand)

• Använd lämpliga detektorer för lokalisering av dolda

försörjningsledningar eller konsultera lokalt

distributionsföretag (kontakt med elledningar kan

förorsaka brand och elstöt; en skadad gasledning kan

leda till explosion; borrning i vattenledning kan förorsaka

sakskador eller elstöt)

• Använd helt utrullade och säkra förlängningssladdar med

kapacitet på 16 A UNDER ANVÄNDNINGEN

• Ljudnivån vid arbete kan överskrida 85 dB(A); använd

• Använd aldrig din maskin utan maskinens original

• Såga ej extremt små arbetsstycken

• Använd aldrig din maskin ovanför huvudet

• I händelse av fastkörning, onormala elektriska eller

mekaniska störningar, stäng genast av maskinen och dra

• Skadas eller kapas nätsladden under arbetet, rör inte vid

sladden utan dra genast ut stickkontakten

• När du ställer ifrån dig maskinen måste motorn vara

frånslagen och de rörliga delarna ska ha stannat

• Efter att maskinen blivit avstångd, försök aldrig att stoppa

rotationen genom att pressa något mot bladet, utan låt

den stanna av sig självt

• Montering av sågbladet 3

! drag ur stickkontakten

- ta fram bladnyckeln A från förvaringsutrymmet B

- håll ner spindellåsknappen C medan du tar ut

bladbulten D med bladnyckeln

! tryck bara på spindellåsknappen C medan

verktyget står stilla

- släpp upp spindellåsknappen C

- öppna undre skyddet F med spaken G och håll det

medan du monter sågbladet med sågtänder och pilen

som är tryckt på sågbladet pekande i samma riktning

som pilen på undre skyddet

- släpp undre skyddet F

- sätt tillbaka änsen E

! se till att klämytorna H på flänsarna är helt rena

och vända mot bladet

- håll ner spindellåsknappen C medan du drar åt

bladbulten med bladnyckeln 1/8 varv mer än

ngerkraft (möjliggör slirning av sågblad vid sågning

med hårt sågmotstånd och minskar överbelastning på

motorn samt motverkar kast)

- släpp upp spindellåsknappen C

• Justering av sågdjup (0-55 mm) 4

- för optimal sågning skall ej sågbladet överstiga mer än

3 mm under arbetsstycket

- tryck upp/ned foten K till önskad sågdjup på skalan

genom användande av indikatoren L

• Justering av sågvinkel (0-45°) 5

- luta maskinen till önskad sågvinkel på skalan genom

användande av indikatoren N

! vid fasning, sågdjup överensstämmer ej med

värdet på sågdjupsskalan

• Kontroll av vinkel vid 90° 5

- justera och dra åt foten K till maximalt sågdjup 4

- justera och dra åt sågvinkeln till 0°

- kontrollera 90° vinkel mellan blad och undersida av

foten med en vinkelhake

- om justering är nödvändig, luta och dra åt foten till 45°

och böj äns P med en skiftnyckel

- för att föra maskinen längs önskad såglinje markerat

- för rak 0° sågning eller 45° vinkelsågning använd

angående indikatorslinjen

- ger dig möjligheten att ha överskottsmaterialet

antingen på den inre eller den yttre sidan av sågbladet

! den breda delen av foten skall vila på den

stödjande delen av arbetsstycket

! sågbredd är fastställd av vidden på sågtänderna

och ej på vidden av bladkroppen

! gör alltid en provsågning först för att faststalla

den verkliga såglinjen

- anslut dammsugare till anslutning R 7

! låt ej dammsugarslangen hindra undre

klingskyddet eller sågning

- ett spånpåse (SKIL tillbehör 2610387402) kann även

! använd inte dammpåsen/dammsugare för skåring

• Använding av maskinen 7

- sätt kontakten i väggurtaget

- håll alltid fast handtaget S stadigt med en hand och

handtaget T stadigt med den andra handen

- placera maskinen med fotplattans framsida plant på

! se till at sågtänderna ej går emot arbetsstycket

- starta maskinen genom att först trycka in knappen U

(= säkerhetsströmbrytare som ej kan låsas) och

därefter avtryckaren V

! maskinen skall ha nått max. varvtal innan bladet

kommer i kontakt med arbetsstycket

- det undre skyddet F öppnas automatiskt när sågbladet

kommer i kontakt med arbetsstycket (öppna undre

skyddet manuellt genom att föra undan det med

spaken G endast för speciell sågning som dyksågning)

! överbelasta inte maskinen (använd lätt och jämnt

tryck för att undvika överhettning av bladspetsarna och

att plasten smälter om plastmaterial bearbetas)

! under arbetet, håll alltid verktyget i det grå greppet

- när du är färdig, stäng av maskinen genom att släppa

! försäkra dig om att bladet helt har stannat innan

maskinenlyfts från det sågade materialet

• Lägg alltid den naste sidan av arbetsstycket nedåt för att

förhindra minimum av is

• Använd endast skarpa sågblad av rätt sort 8

- kvaliteten på sågsnittet förbättras genom antalet tänder

- hårdmetallblad förblir vassa upp til 30 gånger längre

- för exakt sågning längs arbetsstyckets kanter

- kan infogas i båda sidorna av foten

Justering av sidoanslag

- justera till önskad sågvidd med hjälp av skalan på

sidoanslaget (använd siktskåra Q som 0-referens)

- ställ in önskat sågdjup

- luta maskinen framåt med siktskåran Q i linje med

önskad såglinje som nns markerad på arbetsstycket

- öppna undre skyddet F med spaken G30

- starta maskinen innan bladet kommer i kontakt med

arbetsstycket och gradvis sänker bakdelen av

maskinen i arbetsstycket genom att använda främre

delen av foten som stöd

- föra maskinen gradvis nedåt och framåt

- så fort som sågbladet går in i materialet, lösgör spak G

! maskinen skall ha nått max. varvtal innan bladet

kommer i kontakt med arbetsstycket

! dra aldrig maskinen bakåt

• Sågning av stora paneler !

- stöd panel nära sågning på ett golv, bord eller

! ställ in sågdjup så att du såg genom panelen och

- om sidoanslaget är för kort för önskad sågvidd kläm

eller spika fast en rak träbit till arbetsstycket som ett

anhåll, och använd högra sidan av foten mot detta

• Håll alltid din maskin och sladden ren (speciellt

ventilationsöppningarna)

! drag ur stickkontakten innan rengöring

• Håll alltid området runt det nedre skyddet F 3 rent

(avlägsna damm och spån med hjälp av tryckluft eller en

• Rengör sågbladet direkt efter användning (speciellt efter

• Om i elverktyget trots exakt tillverkning och sträng kontroll

störning skulle uppstå, bör reparation utföras av

auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget i odemonterat skick tillsammans

med inköpsbevis till försäljaren eller till närmaste SKIL

serviceverkstad (adresser till servicestationer och

sprängskisser av maskiner nns på

www.skilmasters.com)

• Elektriska verktyg, tillbehör och förpackning får inte

kastas i hushållssoporna (gäller endast EU-länder)

- enligt direktivet 2002/96/EG som avser äldre elektrisk

och elektronisk utrustning och dess tillämpning enligt

nationell lagstiftning ska uttjänta elektriska verktyg

sorteras separat och lämnas till miljövänlig återvinning

- symbolen @ kommer att påminna om detta när det är

• Vi intygar och ansvarar för, att denna produkt

överensstämmer med följande norm och

dokument: EN 60745, EN 61000, EN 55014, enl.

bestämmelser och riktlinjema 2004/108/EG, 2006/42/EG,

• Teknisk tillverkningsdokumentation finns hos:

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på

denna maskin 93 dB(A) och ljudeektnivån 104 dB(A)

(standard deviation: 3 dB), och vibration < 2,5 m/s²

(hand-arm metod; onoggrannhet K = 1,5 m/s²)

• Vibrationsemissionsvärdet har uppmätts enligt ett

standardiserat test i enlighet med EN 60745; detta värde

kan användas för att jämföra vibrationen hos olika verktyg

och som en ungefärlig uppskattning av hur stor vibration

användaren utsätts för när verktyget används enligt det

- om verktyget används på ett annat än det avsedda

syftet eller med fel eller dåligt underhållna tillbehör kan

detta drastiskt öka vibrationsnivån

- när verktyget stängs av eller är på men inte används,

kan detta avsevärt minska vibrationsnivån

! skydda dig mot vibration genom att underhålla

verktyget och dess tillbehör, hålla händerna

varma och styra upp ditt arbetssätt

omdrejningstal i ubelastet tilstand

en kapacitet på 16 A UNDER BRUG

skåner miljøet mest muligt
