GEBRUIKSAANWIJZING CL18DA HiKOKI

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die met dit elektrisch gereedschap worden meegeleverd.

Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap“ heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.
Een rommelige of donkere werkplek verhoogt de kans op ongelukken.
b) Gebruik het elektrisch gereedschap niet in een omgeving met ontvlambare of explosieve vloeistoffen, gassen of stof.
Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.
c) Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt.
Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodificeerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.
Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden. Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrische gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Gebruik het snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen. Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten. Het gebruik van een snoer dat specifiek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt.
Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen. Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.

Beschermingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, een helm of gehoorbescherming, gebruikt voor gepaste omstandigheden, verminderen het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uitstand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt. Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding en haar uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt. Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico's.

h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedschap u niet zelfgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert.

Een onzorgvuldige actie kan ernstig letsel veroorzaken binnen een fractie van een seconde.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei.
Ü kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt.

Nederlands

Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.

c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt.

Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Verzorg het elektrische gereedschap en accessoires. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed kunnen zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie.

h) Houd de handvat- en greepoppervlakken droog, schoon en vrij van olie en vet.

Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachte situaties.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant wordt gespecificeerd.

Een lader die geschikt is voor één bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.

b) Gebruik elektrisch gereedschap alleen met de specifiek daarvoor bestemde accu's.

Het gebruik van andere accu's kan letsel of brand veroorzaken.

c) Wanneer de accu niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de contacten zouden kortsluiten.

Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken.

d) Bij een verkeerd gebruik kan er vloeistof uit de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddellijk medische hulp inroepen.

Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken.

e) Gebruik geen accu of gereedschappen die zijn beschadigd of aangepast.

Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of risico op letsel veroorzaakt.

f) Stel een accu of gereedschap niet bloot aan vuur of excessief hoge temperaturen.

Blootstelling aan vuur of temperaturen boven de 130°C kan een explosie veroorzaken.

g) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de gebruikershandleiding wordt voorgeschreven.

Onjuist opladen of bij temperaturen buiten het voorgeschreven bereik kan de accu beschadigen en het risico op brand verhogen.

6) Onderhoud

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen. Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft.

b) Probeer beschadigde accu's nooit te repareren.

Onderhoud aan accu's dient alleen te worden uitgevoerd door de fabrikant of erkend onderhoudspersoneel.

VOORZORGSMAATREGELEN

Houd kinderen en kwetsbare personen op een afstand.

Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

VOORZORGSMAATREGELEN VOOR SNOERLOZE DRAADEIND KNIPPER

1. Houd het gereedschap goed vast terwijl u ermee aan het werk bent. Doet u dit niet, dan kunnen ongelukken of verwondingen het gevolg zijn. (Afb. 1)
2. Houd uw vingers nooit in de buurt van deze draadeind-knipper als de schakelaar igedrukt wordt.
3. Gebruik dit apparaat niet voor andere doeleinden dan voor het knippen van zachtstalen draadeinden. Dit gereedschap is speciaal ontworpen voor het knippen van zachtstalen draadeinden. Gebruik van het apparaat voor draadeinden die niet aan de specificaties voldoen, zal leiden tot beschadiging van de schroefdraad, met als gevolg het niet meer kunnen opdraaien van moeren. Gebruik het apparaat nooit voor het knippen van geharde bouten, draadeinden met een verschillende diameter, wapenijzer, etc.

4. Plaats altijd knip-elementen van de juiste afmetingen, overeenkomend met de diameter van het draadeind. Als u poogt een draadeind te knippen met knip-elementen van een verschillende diameter, zullen de draadeinden of de snijranden van de knip-elementen beschadigd worden.

5. Zorg dat de schroefdraad van de draadeiden en die van de knipper goed in elkaar vallen, alvorens met het knippen te beginnen. Knippen als de schroefdraden niet goed in elkaar vallen, zal leiden tot beschadiging van de knipper en de draadeinden.

6. Als de knipper op de verkeerde manier is bevestigd of als de bout voor het bevestigen van de knipper los zit, kan dit leiden tot beschadiging van de snijranden en een verkorte levensduur van de knip-elementen. Zorg dat u de knipper altijd goed bevestigd.

7. Bij knippen van lengtes dan minder dan 10 mm, zal het draadeind te weinig worden ondersteund door de knipper, met als gevolg beschadiging van het apparaat. Knip nooit lengtes van minder dan 10 mm.

8. Bij knippen van draadeinden die zich in hoeken bevinden of dicht tegen muren liggen, dient u erop te letten dat de minimale afstand tussen het draadeind en de knipper 12 mm bedraagt.

Als de afstand minder dan 12 mm is, kan de knipper in aanraking komen met ander materiaal, met als gevolg beschadiging van het apparaat en de knip-elementen zelf.

1. Bij inspekteren, reinigen of vervangen van de knipelementen, dient u eerst de accu uit het apparaat te verwijderen. De schakelaar kan namelijk per ongeluk ingedrukt worden, met als gevolg ernstige ongelukken.

2. Als u dit apparaat in verhoogde posities gebruikt, let dan goed op dat er zich niemand onder u bevindt als u aan het werk gaat. Plaats het gereedschap altijd op een plek waar dit niet naar beneden kan vallen.

3. Laad de accu altijd op bij een temperatuur van 0°C–40°C. Een temperatuur van minder dan 0°C zal overlapping veroorzaken, wat gevaarlijk is. De accu kan niet worden opgeladen bij een temperatuur hoger dan 40°C. De geschiktste temperatuur voor opladen ligt tussen de 20°C–25°C.

4. Gebruik de acculader niet kontinu. Wacht ongeveer 15 minuten voordat met het laden van een andere accu begonnen wordt.

5. Voorkom dat stof of vuil in de aansluitopening van de accu terecht komt.

6. Demonteer de accu of acculader niet.

7. Voorkom kortsluiting van de accu. Kortsluiten van de accu zal resulteren in een grote stroom en oververhitting. Dit zal resulteren in brandwonden en schade aan de accu.

8. Gooi de batterij niet in het vuur. Een brandende batterij kan ontploffen.

9. Steek nooit voorwerpen in de ventilatie-openingen van de acculader. Als er voorwerpen of ontvlambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of schade aan de acculader.

10. Breng de accu naar de winkel waar deze gekocht werd, nadat deze na opladen onvoldoende kracht heeft voor praktisch gebruik. Gooi een uitgewerkte accu niet zomaar weg.

11. Gebruiken van een accu die het eind van zijn levensduur heeft bereikt zal de acculader beschadigen.

12. Bij doorlopend gebruik is het mogelijk dat deze machine oververhit raakt, hetgeen kan leiden tot schade aan de motor en de schakelaar. Daarom geeft u het gereedschap een tijdje pauze wanneer de behuizing heet wordt.

13. Zorg ervoor dat de accu goed geïnstalleerd is. Als de accu niet goed genoeg vast zit, kan hij los komen en een ongeluk veroorzaken.

14. Gebruik het product niet als het gereedschap of de accupolen (batterijhouder) vervormd zijn. Het installeren van de accu kan kortsluiting veroorzaken, wat kan leiden tot rookontwikkeling of ontbranding.

15. Houd de accupolen van het gereedschap (accuhouder) vrij van spaanders en stof.

○ Controleer vóór gebruik of er geen spaanders en stof zijn opgehoopt in het gebied van de aansluitingen.

○ Probeer te voorkomen dat spaanders of stof van het gereedschap op de accu terechtkomen tijdens het gebruik.

○ Wanneer het gebruik wordt onderbroken of na gebruik, moet u het gereedschap niet op een plaats achterlaten waar het kan worden blootgesteld aan vallende spaanders of stof.

Als u dat doet kan er kortsluiting ontstaan, wat kan leiden tot rookontwikkeling of ontbranding.

1. Gebruik het gereedschap en de accu altijd bij temperaturen tussen -5°C en 40°C.

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION BATTERIJ

De lithium-ion accu is voorzien van een beschermingsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur wordt verlengd. In geval 1 t/m 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de accu leeg is. De accu moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het gereedschap overbelast wordt. Laat de schakelaar in dit geval onmiddellijk los en verhelp de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

3. Wanneer de accu oververhit is door overbelasting, kan het zijn dat de accu niet meer werkt.

In dit geval moet u de accu niet verder gebruiken, maar deze eerst laten afkoelen. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt.

WAARSCHUWING

Om acculekken, het opwekken van warmte,

rookontwikkeling, explosie en ontsteking bijtijds te vermijden, moet u de volgende voorzorgsmaatregelen nemen.

1. Zorg ervoor dat er zich geen spaanders en stof op de accu ophopen.

○ Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen.

○ Zorg ervoor dat de spaanders en het stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen.

○ Bewaar een ongebruikte accu niet op een plaats waar deze aan spaanders en stof wordt blootgesteld.

○ Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

1. Doorboor de accu niet met een scherp voorwerp, zoals een nagel, klop er niet op met een hamer, stap niet op de accu, gooi er niet mee en stel hem niet bloot aan zware fysieke schokken.

2. Gebruik geen zichtbare beschadigde of vervormde accu.

Nederlands

1. Gebruik de accu niet voor andere doeleinden dan de in deze gebruiksaanwijzing genoemde.
2. Wanneer de accu niet kan worden opgeladen, zelfs nadat de specifieke oplaadtijd verstreken is, moet u onmiddellijk stoppen met het opladen.
3. Zorg ervoor dat de accu niet te heet wordt of onder te grote druk komt te staan en stel hem niet aan deze omstandigheden bloot, zoals in een magnetron, droger of een hogedrukcontainer.
4. Houd de accu onmiddellijk uit de buurt van vuur nadat er een lek of vieze geur is vastgesteld.
5. Gebruik de accu niet op een plek waar een grote statische elektriciteit wordt opgewekt.
6. In geval van een acculek, vieze geur, warmteontwikkeling, verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, moet u de accu onmiddellijk uit het gereedschap of de lader halen en moet u het gebruik ervan stoppen.
7. Dompel de batterij niet onder of laat geen vloeistoffen erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot gevolg. Bewaar de batterij op een koele, droge plaats, uit de buurt van explosieve en licht ontvlambare voorwerpen. Vermijd omgevingen met bijtend gas.
8. Stel het beeldscherm niet bloot aan harde stoten en breek het niet. Dit kan defecten veroorzaken.
9. Als er alkalisch smeermiddel of snijvloeistof aan de accu blijft kleven, veeg deze dan snel af met een droge doek. Doet u dit niet, dan kan dit leiden tot beschadiging of degradatie van de behuizing.

LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de ogen krijgt, wrijf dan niet in de ogen, maar was ze goed uit met zoet en schoon water, zoals kraanwater en roep er onmiddellijk een dokter bij. Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

2. Wanneer de vloeistof op uw huid of kleding lekt, moet u ze onmiddellijk goed wassen met schoon water, zoals kraanwater. De kans bestaat dat dit huidirritatie veroorzaakt.

3. Wanneer u roest, een vieze geur, oververhitting, verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste keer gebruikt, gebruik hem dan niet verder, maar retourneer de accu aan uw leverancier of verkoper.

WAARSCHUWING

Als er een geleidende vreemde stof op de contacten van de lithium-ionaccu terechtkomt, kan de accu worden kortgesloten, waardoor brand kan ontstaan. Wanneer u de lithium-ionaccu bewaart, dient u de volgende regels in acht te nemen.

○ Plaats geen geleidende stoffen, spijkers en draden zoals ijzer- en koperdraad in de opslagdoos.

○ Plaats de accu in het gereedschap of bevestig het accudeksel stevig voor opslag tot u de ventilator niet meer ziet om kortsluiting te voorkomen.

BETREFFENDE TRANSPORT VAN LITHIUM-ION ACCU

Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht.

WAARSCHUWING

Stel het transportbedrijf op de hoogte dat er een lithium-ion accu wordt vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer.

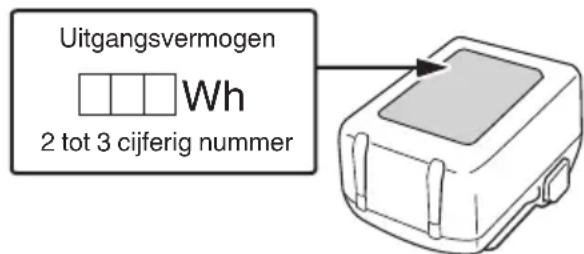

○ Lithium-ion accu's die een uitgangsvermogen van 100 Wh overschrijden worden beschouwd als gevaarlijke goederen binnen de vrachtgoederenclassificatie en vereisen speciale procedures.

○ Voor internationaal transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.

Uitgangsvermögen Wh 2 tot 3 cijferig nummer

VOORZORGSMAATREGELEN AANSLUITING USB-APPARAAT (UC18YSL3)

Wanneer een onverwacht probleem optreedt, kunnen de gegevens in een USB-apparaat, aangesloten op dit product, beschadigd raken of verloren gaan. Zorg er altijd voor dat er een back-up wordt gemaakt van gegevens op het USB-apparaat voor gebruik met dit apparaat. Houd er rekening mee dat ons bedrijf geen enkele verantwoordelijkheid accepteert voor op een USB-apparaat opgeslagen gegevens die beschadigd of verloren zijn, noch voor schade dat zich voor kan doen aan een aangesloten apparaat.

WAARSCHUWING

○ Voor gebruik, controleer de verbonden USB kabel voor enige defecten of beschadigingen. Bij gebruik van een kapotte of beschadigde USB kabel kan er rook uitstoot of ontbranding ontstaan.

○ Wanneer het product niet wordt gebruikt, bedek de USB poort dan met de rubberen bedekking. Ophoping van stof etc. in de USB poort kan rook uitstoot of ontbranding veroorzaken.

OPMERKING

O Er kan een soms een pauze zijn gedurende het opladen van de USB.

○ Wanneer een USB apparaat niet wordt opgeladen, verwijder het USB apparaat van de oplader. Doet u dit niet, dan kan de levensduur van de batterij afnemen, maar dit kan ook onverwachte ongelukken als gevolg hebben.

O Het kan zijn dat sommige USB-apparaten niet kunnen worden opgeladen, afhankelijk van het type apparaat.

NAMEN VAN ONDERDELEN

De nummers in de onderstaande lijst komen overeen met Afb. 1–Afb. 31.

1	Oplaadbare batterij
2	Vergrendeling (voor batterij)
3	Handgreep
4	Acculader
5	Laadcontrolelampje
6	Voorwaarts/achterwaartskeuzeschakelaar
7	Beugel (A) (bewegende kant)
8	Inbusbout
9	Vulplaatje (alleen bij knippen van M6, M8, M10, M12, W5/16 of W3/8)
10	Kant zonder inkeping
11	Kant met inkeping
12	Beugel (B) (vaste kant)
13	Draadeind
14	Knip-element
15	Goed in elkaar vallend
16	Trekschakelaar
17	Voetoppervlak
18	Uit plafond stekend draadeind
19	Plafond
20	Schaal
21	Deksel
22	Haak
23	Vergrendeling (voor haak)
24	Trimmer
25	Tang
26	Vaste knipper
27	Beweegbare knipper
28	Snijpositie
29	Noodzakelijke lengte
30	Schroefknop
31	Aandraaien
32	Losdraaien
33	Meetpositie
34	Gat (voor knopbout)
35	Lengte (snijpositie-schaal (hoofdgedeelte)) = 43 [mm]
36	Schaal (hoofdgedeelte)
37	LED-lamp
38	Opvangbak
39	Vergrendeling (voor opvangbak)
40	Behuizing
41	Schuifregelaar (behuizing)
42	Schuifregelaar (opvangbak)

43	Schouderriem
44	Haak (A)
45	Breken
46	Vervorming
47	Vier snijranden op de knipper
48	Zeskante moersleutel
49	Indicatieschakelaar resterende acculading
50	Indicatielampje resterende acculading
51	Beeldscherm

SYMBOLEN

WAARSCHUWING

Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

	CL18DA: Snoerloze draadeind knipper
	Om het risico op verwondingen te verminderen, moet de gebruiker de instructiehandleiding lezen.
	Alleen voor EU-landenGeef elektrisch gereedschap niet met het huisvuil mee!Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.
	Gelijkstroom
V	Opgegeven voltage
n_0	Onbelast toerental
	Koppel de batterij los
	Waarschuwing
	Verboden handeling

TECHNISCHE GEGEVENS

1. Elektrisch gereedschap

Model CL18DA
Onbelaste slag 28 min		-1
Capaciteit	Zachtstalen draadeinden	M12, M10, M8, M6, W1/2, W3/8, W5/16

Nederlands

Capaciteit	Roestvrijstalen draadeinden	W3/8
Oplaadbare batterij BSL1815–BSL36B18X
Gewicht*1		3,1–3,6 kg

*1 Gewicht: Volgens EPTA-procedure 01/2014 Afhankelijk van de geplaatste accu. Het zwaarste gewicht wordt gemeten met BSL36B18X.

1. Accu (apart verkrijgbaar)

Model Spanning Accucapaciteit
BSL36A18X 36	/ 18 V *1	2,5 / 5,0 Ah *1

*1 Het gereedschap zal zelf automatisch schakelen.

STANDAARD TOEBEHOREN

	CL18DA
	NNP
M6 Knip-element 2
M6 Vulplaatje 2
M8 Knip-element 2
M8 Vulplaatje 2
M10 Knip-element 2
M10 Vulplaatje 2
W3/8 Vulplaatje 2
M8 Trimmer 1
Hex. inbussleutel 1
Schaal 1
Opvangbak 1
Stapelbare koffer 1
Schouderriem 1

De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden.

OPTIONELE ACCESSOIRE (apart verkrijgbaar)

1. Batterij


Door de schouderriem aan de haak (A) van dit product te bevestigen, kunt u het product dragen zoals weergegeven in Afb. 23.

LET OP

O Stel de schouderriem op een geschikte lengte in voordat u deze gebruikt.
O Gebruik de schouderriem niet als deze beschadigd is.

De extra toebehoren kunnen zonder nadere aankondiging gewijzigd worden.

TOEPASSINGEN

O Knippen van zachtstalen draadeinden.

INLEGGEN EN UITNEMEN VAN DE BATTERIJ

1. Verwijderen van de batterij

Houd de handgreep goed vast en druk tegen de accuvergrendeling om de batterij te verwijderen (zie Afb. 2).

LET OP

Sluit de batterij nooit kort.

2. Aanbrengen van de batterij

Let bij het plaatsen van de batterij op de polariteit ervan (zie Afb. 2).

OPLADEN

Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoer'van de acculader aan op het stopcontact.

Wanneer de stekker van de acculader in het stopcontact wordt gestoken, zal het controlelampje van het laden rood knipperen. (Zie Tabel 1)

2. Steek de batterij in de acculader.

Steek de accu stevig in de acculader zoals u kunt zien op Afb. 3 (op bladzijde 2).

3. Opladen

Wanneer er een accu in de acculader wordt geplaatst, zal het opladen beginnen en zal het oplaadindicatorlampje blauw knipperen.

Wanneer de accu volledig is opgeladen, zal het laadindicatielampje groen oplichten. (Zie Tabel 1)

(1) Aanduiding van het laadindicatielampje

De aanduidingen van het laadindicatielampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de accu of de acculader.

Tabel 1: Aanduidingen van het laadindicatielampje

AAN/UIT met intervallen van 0,5 sec. (ROOD)	Voor het opladen *1
Brandt gedurende 0,5 sec. met intervallen van 1 sec. (BLAUW)	Opgeladen tot minder dan 50%
Brandt gedurende 1 sec. met intervallen van 0,5 sec. (BLAUW)	Opgeladen tot minder dan 80%
Blijft branden (BLAUW)	Opgeladen tot meer dan 80%
Blijft branden (Continu zoemergeluid: ongeveer 6 sec.) (GROEN)	Opladen voltooid
AAN/UIT met intervallen van 0,3 sec. (ROOD)	Oververhitting standby *2
AAN/UIT met intervallen van 0,1 sec. (Intermitterend zoemergeluid: ongeveer 2 sec.) (PAARS)	Opladen onmogelijk *3

OPMERKING

*1 Als het rode lampje zelfs na het bevestigen van de oplader blijft knipperen, controleer dan of de accu goed is geplaatst.

*2 De accu is oververhit. De accu kan niet opgeladen worden.

Hoewel het opladen begint zodra de accu is afgekoeld, zelfs wanneer deze op zijn plaats wordt gelaten, is de beste werkwijze om de accu te verwijderen en deze te laten afkoelen in een schaduwrijke, goed geventileerde locatie voor het opladen.

*3 Er is iets mis met de accu of met de acculader – Plaats de accu goed in de lader.

- Controleer of er geen vreemd materiaal aan de accuhouder of de aansluitingen vastzit. Is er geen sprake van vuil, dan is mogelijk de accu of acculader defect. Breng deze dan naar een officieel servicecentrum.

○ Wanneer de acculader onafgebroken wordt gebruikt, zal deze warm worden, waardoor storingen kunnen worden veroorzaakt. Wacht daarom 5 minuten wanneer het opladen is voltooid voor u opnieuw begint met opladen.

(2) Over de temperatuur en de oplaadtijd van de accu (Zie Tabel 2)

Tabel 2

Model UC18YSL3
Type accu Li-ion
Oplaadspanning 14,4–18 V
Geschikte temperatuur voor het opladen		0°C–50°C
Oplaadtijd voor accucapaciteit ca. (bij 20°C)	1,5 Ah 15 min
	2,0 Ah 20 min
	2,5 Ah 25 min
	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32 min
	6,0 Ah 38 min
Oplaadtijd voor multi-volt-accucapaciteit ca. (bij 20°C)	1,5 Ah(×2 eenheid)	20 min
	2,5 Ah(×2 eenheid)	32 min
	4,0 Ah(×2 eenheid)	52 min
Aantal accucellen 4–10
Oplaadspanning voor USB 5 V
Laadstroom voor USB 2 A
Gewicht 0,6 kg

OPMERKING

○ De oplaadtijd hangt mede af van de omgevingstemperatuur en het voltage van de stroombron.

○ Als het opladen lang duurt

• Het opladen duurt langer bij extreem lage omgevingstemperaturen. Laad de accu op een warme plaats op (zoals binnenshuis).
• Blokkeer de luchtuitlaat niet. Anders kan het interieur oververhit raken, waardoor de prestaties van de oplader afnemen.
• Als de koelventilator niet werkt, neem dan contact op met een erkend HiKOKI-servicecentrum voor reparatie.

Nederlands

1. Haal de stekker van het netsnoer van de acculader uit het stopcontact.
2. Houd de acculader stevig vast en trek de accu eruit.

OPMERKING

U moet de accu na het laden uit de acculader halen en op een veilige plek bewaren.

Betreffende elektrisch ontladen in het geval van nieuwe batterijen, enz.

Als de chemische substantie van nieuwe batterijen en batterijen die niet gedurende een lange periode niet zijn gebruikt niet geactiveerd is, zal de stroomopbrengst mogelijk niet laag zijn het eerste en tweede gebruik. Dit is een tijdelijk fenomeen en de normale tijd benodigd voor het opladen zal worden hersteld door de batterijen 2–3 keer op te laden.

De gebruiksduur van de batterijen verlengen.

(1) Laad de batterijen op voordat ze volledig uitgeput raken. Wanneer u merkt dat de kracht van het gereedschap zwakker wordt, stop het gebruik van her gereedschap dan en laad de batterij op. Als u het gereedschap blijft gebruiken en de elektrische voeding uitput, kan de batterij beschadigd raken en wordt zal de levensduur verminderen.
(2) Vermijd opladen bij hoge temperaturen. Een oplaadbare batterij zal direct na gebruik heet zijn. Als een dergelijke batterij direct na gebruik wordt opgeladen, zal de inwendige chemische substantie verslechteren en zal de levensduur van de batterij afnemen. Laat de batterij en laad deze op nadat het een tijdje is afgekoeld.

HOE MOET JE EEN USB TOESTEL OPLADEN

O Een USB-apparaat opladen vanuit een stopcontact (Afb. 30 (a))

O Een USB-apparaat en accu opladen via een stopcontact (Afb. 30 (b))

O Het opladen van een USB-apparaat (Afb. 31)

VOOR HET GEBRUIK

1. Voorbereiden en kontroleren van de werkomgeving

Zorg ervoor dat de werkplaats voldoet aan alle eisen die in de voorzorgsmaatregelen vermeld staan.

2. Kontroleren van de batterij

Zorg ervoor dat de batterij stevig geplaatst wordt. Indien dit niet gebeurd, kan het voorkomen dat de accu eruit valt en een ongeluk veroorzaakt.

3. Stand van de voorwaarts/achterwaarts-keuzeschakelaar

(1) Druk de voorwaarts/achterwaarts-keuzeschakelaar vanaf de rechterkant aan, zoals getoond in Afb. 4 (a). Knippen is mogelijk.
(2) Als de voorwaarts/achterwaarts-keuzeschakelaar in de vergrendelstand wordt gezet, zoals getoond in Afb. 4 (b), zal de motor niet functioneren, zelfs al wordt de hoofdschakelaar ingetrokken. Als u het apparaat vervoert, niet gebruikt of als u stopt met knippen, zet de voorwaarts/achterwaarts-keuzeschakelaar dan in de vergrendelstand (Afb. 4 (b)).

(3) Druk de voorwaarts/achterwaarts-keuzeschakelaar vanaf de linkerkant aan, zoals getoond in Afb. 4 (c). Trek de hoofdschakelaar nu in, terwijl u de

keuzeschakelaar ingedrukt houdt en haal de knipper van het draadeind. Zet de voorwaarts/achterwaarts-keuzeschakelaar alleen in deze positie als de accu uitgeput is en het apparaat stopt tijdens het knippen. Laat de hoofdschakelaar los, zodra u de knipper van het draadeind heeft verwijderd.

LET OP

Probeer niet te knippen in de achterwaartse stand (Afb. 4 (c)). Als u probeert te knippen met de keuzeschakelaar in deze stand, zal de motor belast raken en knippen is niet mogelijk. Oefen nooit te veel kracht op het apparaat uit, aangezien dit beschadiging van het apparaat ten gevolge zal hebben.

4. Controleer de afmeting van de knip-elementen, de bevestigingsrichting, de bevestigingsbout en de vulplaatjes

(1) De afmetingen van de knip-elementen variëren met de diameter van het draadeind dat geknipt moet worden. Zorg dat er knip-elementen zijn geplaatst met een diameter die overeekomt met de diameter van het te knippen draadeind.
(2) Bij het wijzigen van de installatiepositie van de knipper moeten de knippers correct ten opzichte van elkaar worden geplaatst.
Vanaf de voorkant (dekselzijde) van de gereedschapsbehuizing gezien, plaatst u de inkepingen aan de zijkanten van de knippers zodat de delen en zijn gerangschikt zoals weergegeven in Afb. 5 (a).
(3) Gebruik de bijgeleverde inbussleutel om de inbusbout voor het bevestigen van de knipper stevig aan te draaien (Afb. 5). Gebruik van deze apparatuur als de inbusbout niet goed aangedraaid is, zal leiden tot beschadiging van het apparaat zelf of van de knipelementen.

(4) Afhankelijk van de diameter van de te knippen draadeinden, kan het noodzakelijk zijn om speciale vulplaatjes in de draadeind-knipper te plaatsen.

[1] Bij gebruik van een M6, M8, M10, W5/16 knipper Plaats de knipper in de montagegroef van de beugel, plaats de speciale afstandhouder en de W3/8-afstandhouder tussen de knipper en de beugel en gebruik de inbusbout bout om vast te zetten en te bevestigen. (Afb. 28)

[2] Bij gebruik van een M12, W3/8 knipper Plaats de knipper in de montagegroef van de beugel, plaats de speciale afstandhouder tussen de knipper en de beugel en gebruik de inbusbout om vast te zetten en te bevestigen. (Afb. 28)

LET OP

Als de knip-elementen zo zijn geplaatst dat de beide kanten met inkepingen of de beide kanten zonder inkepingen naar buiten wijzen, zal de schroefdraad van het draadeind onmogelijk in het schroefdraad van de knipper kunnen vallen. Zie Afb. 5 (b). Als dit zich voordoet, zullen de snijranden van de knip-elementen beschadigd worden en de levensduur van het apparaat zelf zal verkort worden.

OPMERKING

Bij gebruik van W1/2 knip-elementen, hoeft u geen vulplaatjes te gebruiken.

Raadpleeg voor details het gedeelte over „LEVENSDUUR VAN DE KNIP-ELEMENTEN EN VERVANGING ERVAN”.

GEBRUIK

LET OP

O Houd uw vingers nooit in de buurt van deze draadeind-knipper als de trekker-schakelaar ingedrukt wordt.

○ Na het knippen van een draadeind is het uiteinde hiervan bijzonder scherp. Wees zoorzichtig met het draadeind.

1. Normale knipmethode

(1) Plaats het draadeind dat geknipt moet worden in de knipper aan de zijde van beugel (B), zoals getoond in Afb. 6 en zorg ervoor dat de schroefdraad van het draadeind goed in dat van de knip-elementen valt.
(2) Houd het draadeind in een horizontale positie en trek de schakelaar volledig in om het draadeind te knippen (Afb. 7).
(3) Na het knippen van een draadeind, als de trekkerschakelaar nog steeds wordt ingedrukt, stopt de knipper automatisch in de volledig geopende stand. Laat de trekkerschakelaar los na de automatische stop.

LET OP

Wanneer de trekkerschakelaar continu wordt ingedrukt, stopt de knipper automatisch in de volledig geopende stand. (Auto-stopfunctie)

Als de schakelaar wordt losgelaten tijdens de beweging van de knipper, stopt de knipper in die positie.

2. Aantal malen knippen (per opgeladen batterij)

Zie de onderstaande tabel voor het aantal malen dat u kunt knippen met een opgeladen batterij.

Tabel 3

Afmeting draadeind	Zacht staal* (S235JR)	Roestvrij staal* (EN 1.4301)
W5/16 Ca. 2	100 —
W3/8 Ca. 1	400 Ca. 750
W1/2 Ca. 4	00 —
M6 Ca. 3	50 —
M8 Ca. 18	50 —
M10 Ca. 1	50 —
M12 Ca. 7	70 —

* Bij gebruik van accu BSL36A18X
Het aantal draadeinden dat u kunt knippen varieert met de omgevingstemperatuur, de karakteristieken van de batterij en de toestand van de knipper.

3. Stationair knipwerk (Afb. 8)

Bij stationair knippen plaatst u het product met de voetoppervlakken stevig op de vloer, steekt u het draadeind in het schroefdraadgedeelte van de vaste knipper aan de BEUGEL (B)-zijde en voert u vervolgens het knippen uit.

4. Knippen van vastzittende draadeinden (Afb. 9)

Bij het knippen van een draadeind dat vanaf het plafond hangt, plaatst u het draadeind zo dat de toppen van de schroefdraad goed in de knipper aan de beugel (B)-zijde passen, en drukt u de trekkerschakelaar volledig in om het draadeind af te knippen.

LET OP

○ Bij het knippen van een hangend draadeind, houdt u het deel van het draadeind dat wordt afgesneden vast om te voorkomen dat het valt. Pas op voor vallende afgeknipte draadeinden. Deze kunnen een risico op ongevallen of letsel opleveren.
○ Als de schaal met kracht tegen het plafond wordt geduwd, kan dit het plafond beschadigen, of de schaal vervormen of beschadigen.
○ Veeg al het vuil op het oppervlak van het deksel van dit product af met een droge doek. Als er vuil op het oppervlak van het deksel zit, kan dit op het plafond terechtkomen.
○ Als u de schaal niet nodig heeft, verwijdert u deze voor gebruik.

5. Verwijderen van het draadeind uit het apparaat tijdens het knippen

Als de batterij tijdens het knippen uitgeput raakt en de motor stopt met draaien, of als deze stopt doordat een draadeind vastloopt tijdens het knippen, drukt u de trekkerschakelaar in terwijl u de voorwaarts/achterwaarts-keuzeschakelaar naar de achterwaartse kant drukt. De motor zal nu in achterwaartse richting draaien en het draadeinde kan uit de knipper worden verwijderd (Afb. 10).

LET OP

○ Zet hem alleen in de achteruitstand als de resterende batterij bijna leeg is en de motorrotatie stopt tijdens het knippen van een draadeind, of als deze stopt doordat een draadeind vastloopt tijdens het knippen.
○ Als u de knipper van het draadeind verwijdert en de schakelaar ingedrukt houdt, stopt de knipper automatisch in de volledig geopende stand.
○ Als u een draadeind probeert te knippen terwijl deze in de achteruitstand staat, raakt de motor overbelast en zal deze niet knippen. Dit legt ook te veel spanning op de gereedschapsbehuizing en kan deze beschadigen, dus snijd niet in de achteruitstand.

6. Gebruik van de haak

U kunt de draadeind-knipper aan de haak ophangen als u het apparaat onder het werken even niet gebruikt (Afb. 11).

LET OP

○ De haak mag nooit worden gebruikt om het apparaat aan uw lichaam op te hangen.
○ Controleer bij gebruik van de haak of het hoofdtoestel niet zal afglijden en vallen, of onstabiel wordt door de wind, enz.
○ Hang het apparaat nooit aan uw riem of broek, omdat dit kan leiden tot ongelukken. (Afb. 13)
O Gebruik de haak niet als deze ernstig verbogen is, gescheurd is of andere afwijkingen heeft.

OPMERKING

Tijdens gebruik van het apparaat of tijdens opslag ervan, dient u de haak in de daarvoor bestemde opening aan de onderkant van het apparaat te plaatsen. (Afb. 12)

7. Gebruik van de trimmer

OPMERKING

Gebruik een speciale trimmer die overeenkomt met de diameter van het draadeind.

Als het moeilijk is om de moer in de snijpositie te krijgen, gebruik dan een tang om de moer stevig aan te draaien of gebruik de bijgeleverde trimmer om de bramen op de schroefdraad te verwijderen.

Steek het draadeind in het gat op de trimmer. Gebruik een tang om het draadeind vast te houden en draai de trimmer 5 of 6 maal rechtsom om de bramen te verwijderen en draai vervolgens weer in de omgekeerde richting om de trimmer te verwijderen (Afb. 14).

LET OP

Deze trimmer is speciaal ontworpen voor gebruik met de draadeind-knipper. De bramen op draadeinden die met een ijzerzaag of slijpschijf zijn afgesneden, zijn te groot voor deze trimmer, waardoor de trimmer niet draait en het niet mogelijk is om de bramen te verwijderen.

Wanneer u de trimmer niet gebruikt, berg deze dan op in de gereedschapsbehuizing. (Afb. 15)

Afhankelijk van hoe de knipper is bevestigd, blijft er na het snijden een verschillende hoeveelheid bramen achter rond het afgesneden uiteinde van het draadeind.

Als de knipper is bevestigd aan het bevestigingspunt aan de linkerkant, gezien vanaf de voorkant (dekselzijde), zodat de inkeping van de knipper naar boven wijst. (Afb. 16 [A]) Er zullen weinig bramen zijn aan de Afb. 16 (a)-zijde en veel bramen aan de Afb. 16 (b)-zijde. Als u de knippers

Nederlands

verwisselt en opnieuw bevestigt zoals weergegeven in

Afb. 16 [1] tot [4], is het mogelijk om lange tijd te knippen in de toestand weergegeven in Afb. 16 (a) (b).

Als de knipper is bevestigd aan het bevestigingspunt aan de rechterkant, gezien vanaf de voorkant (dekselzijde), zodat de inkeping van de knipper naar boven wijst. (Afb. 17 [A])

Er zullen veel bramen zijn aan de Afb. 17 (a)-zijde en weinig bramen aan de Afb. 17 (b)-zijde. Als u de knippers verwisselt en opnieuw bevestigt zoals weergegeven in

Afb. 17 [1] tot [4], is het mogelijk om lange tijd te knippen in de toestand weergegeven in Afb. 17 (a) (b).

LET OP

Als u een knipper gebruikt die geen gegraveerde nummers heeft, gebruikt u de inkeping als visuele leidraad bij het wijzigen van de bevestigingsoriëntatie van de knipper. De methode voor het wijzigen van de oriëntatie is dezelfde als voor Afb. 16 en 17.

8. Gebruik van de schaal

Als u de meegeleverde schaal gebruikt, zet u, na het uitlijnen op de benodigde lengte met de schaal, de schaal vast met de knopbout en voert u vervolgens het knipwerk uit. (Afb. 18 (a))

Deze kan op dezelfde manier aan de tegenoverliggende zijde worden gebruikt. (Afb. 18 (b)) Als u de schaal op het hoofdgedeelte gebruikt, stemt u deze af op de benodigde lengte met de schaal die aan de gereedschapsbehuizing vastzit en voert u vervolgens het knipwerk uit. (Afb. 19)

9. Het gebruik van de LED-lamp

Wanneer de schakelaar wordt ingedrukt, gaat het ledlampje branden. Het ledlampje gaat ongeveer 10 seconden nadat de schakelaar is losgelaten uit. (Afb. 20)

LET OP

Kijk niet direct in het lampje en schijn het lampje niet in iemands ogen.

Als het lampje continu in de ogen schijnt, kan het de ogen beschadigen.

10. Auto-stopfunctie

Na het knippen van een draadeind, als de trekkerschakelaar continu wordt ingedrukt, stopt de knipper automatisch in de volledig geopende stand.

OPMERKING

Ook bij achterwaartse rotatie stopt de knipper automatisch in volledig geopende toestand als de schakelaar continu wordt ingedrukt.

○ Als bij achterwaartse rotatie de schakelaar wordt ingedrukt terwijl de knipper in de volledig geopende stand staat, functioneert het gereedschap niet.

11. Gereedschapsbeschermingsfunctie

Als u probeert een materiaal te knippen dat de snijcapaciteit overschrijdt, zoals betonstaal of een draadeind van een formaat dat niet geschikt is voor de knipper, of als het gereedschap oververhit raakt door continu gebruik, wordt de gereedschapbeschermingsfunctie geactiveerd en is knippen niet mogelijk.

OPMERKING

○ Wanneer het gereedschap door de beschermingsfunctie wordt gestopt, knippert het ledlampje.

○ Als het door de beschermingsfunctie wordt gestopt, werkt het alleen in de „Achteruitstand“-richting.

12. De opvangbak gebruiken

Om de opvangbak te bevestigen, drukt u de linker- en rechtervergrendelingen in, lijnt u de schuifregelaars op de behuizing en de opvangbak uit, en bevestigt u vervolgens de opvangbak. (Afb. 21)

Om de opvangbak te verwijderen, volgt u de bovenstaande instructies in omgekeerde volgorde.

Bij het weggooien van het zaagsel en stof, draait en opent u het deksel zoals weergegeven in Afb. 22.

OPMERKING

Bij het knippen van lange draadeinden, verwijdert u de opvangbak, of opent u het deksel zoals weergegeven in Afb. 22 wanneer u deze gebruikt.

13. Over de indicator van de resterende acculading

Wanneer u op de indicatieschakelaar van de resterende acculading drukt, licht het indicatielampje van de resterende acculading op en kunt u de resterende acculading controleren. (Afb. 29) Wanneer u uw vinger van de indicatieschakelaar van de resterende batterijlading haalt, dooft het indicatielampje. In Tabel 4 vindt u de status van het indicatielampje van de resterende acculading en de resterende acculading.

Tabel 4

	LED-lampjes;De resterende accucapaciteit is meer dan 75%.
	LED-lampjes;De resterende accucapaciteit is 50–75%.
	LED-lampjes;De resterende accucapaciteit is 25–50%.
	LED-lampjes;De resterende accucapaciteit is minder dan 25%.
	Knippert;De resterende accucapaciteit is nagenoeg uitgeput. Laad de accu zo spoedig mogelijk opnieuw op.
	Knippert;Uitgangsvermogen onderbroken wegens hoge temperatuur. Verwijder de accu uit het gereedschap en laat de accu volledig afkoelen.
	Knippert;Uitgangsvermogen onderbroken vanwege storing of uitval. De accu kan de oorzaak van het probleem zijn, dus neemt u contact op met uw dealer.

OPMERKING

○ Als u een multi-voltbatterij gebruikt, raadpleegt u het indicatielampje op de batterij voor de resterende batterijlading.
O Stel het schakelpaneel niet bloot aan sterke schokken en breek het niet. Dit kan een defect veroorzaken.
○ Om het stroomverbruik van de accu te sparen, gaat het resterende accucapaciteit-indicatielampje branden wanneer de schakelaar voor het resterende accucapaciteit-indicatielampje wordt ingedrukt.

LEVENSDUUR VAN DE KNIP-ELEMENTEN EN VERVANGING ERVAN

1. Levensduur van de knip-elementen

Zoals getoond in Afb. 24, zullen de snijranden van de knip-elementen na vaak knippen beginnen te bramen of zelfs afbreken. Als u de knipper in deze toestand gebruikt, kunnen er bramen ontstaan op de snijlocatie van de draadeinden, waardoor de schroefdraden vervormd raken. Opdraaien van moeren zal dan onmogelijk zijn.

Zoals getoond in Afb. 25, kan de actieve snijrand op vier verschillende plaatsen in de draadeind-knipper zitten. Ga volgens de methode in Afb. 27 te werk om de bevestigingsrichting van de knipper te wijzigen zodat u deze viermaal kunt gebruiken.

Als de moer niet op het draadeind past vanwege breuken en vervormingen aan de rand, verander dan de bevestigingsrichting van de knipper om de rand te gebruiken zonder breuken en vervormingen, of vervang het door een nieuwe knipper.

2. Veranderen van de richting van de knip-elementen of plaatsen van nieuwe knip-elementen

(1) Vóór het verwijderen:

[1] Zet de voorwaarts/achterwaarts-keuzeschakelaar in de vergrendelstand (Afb. 4 (b)).
[2] Verwijder de batterij van het apparaat.
(2) Verwijderen

Gebruik de bijgeleverde inbussleutel om de inbusbout te verwijderen. U kunt de knip-elementen en de vulplaatjes nu verwijderen (Afb. 26).

(3) Vóór het bevestigen

[1] Er bevinden zich vier snijlocaties op de knipper. Zoals weergegeven in Afb. 27, is het door de installatiepositie van de knipper te wijzigen mogelijk om de knipper vier keer te gebruiken.
[2] Bij het wijzigen van de installatiepositie van de knipper moeten de knippers correct ten opzichte van elkaar worden geplaatst.

Vanaf de voorkant (dekselzijde) van de gereedschapsbehuizing gezien, plaatst u de inkepingen aan de zijkanten van de knippers zodat de delen en zijn gerangschikt zoals weergegeven in Afb. 5 (a).

[3] Als de rand van het knip-element afgebrokkeld is of bramen vertoont, of als het element vervormd is, gebruik dan een vijl om deze plat te krijgen.
[4] Gebruik een borsteltje om ijzervijlsel uit de montagegroeven voor de knip-elementen te verwijderen.

LET OP

○ Als de knip-elementen zo zijn geplaatst dat de beide kanten met inkepingen of de beide kanten zonder inkepingen naar buiten wijzen, zal de schroefdraad van het draadeind onmogelijk in het schroefdraad van de knipper kunnen vallen. Zie Afb. 5 (b). Als dit zich voordoet, zullen de snijranden van de knip-elementen beschadigd worden en de levensduur van het apparaat zelf zal verkort worden.

○ Als u een knipper gebruikt die geen gegraveerde nummers heeft, gebruikt u de inkeping als visuele leidraad bij het wijzigen van de bevestigingsoriëntatie van de knipper. De methode voor het wijzigen van de oriëntatie is dezelfde als voor Afb. 27.

(4) Bevestiging

[1] Bij gebruik van een M6, M8, M10, W5/16 knipper Plaats de knipper in de montagegroef van de beugel, plaats de speciale afstandhouder en de W3/8-afstandhouder tussen de knipper en de beugel en gebruik de inbusbout bout om vast te zetten en te bevestigen. (Afb. 28)
[2] Bij gebruik van een M12, W3/8 knipper Plaats de knipper in de montagegroef van de beugel, plaats de speciale afstandhouder tussen de knipper en de beugel en gebruik de inbusbout om vast te zetten en te bevestigen. (Afb. 28)

OPMERKING

Bij gebruik van W1/2 knip-elementen, hoeft u geen vulplaatjes te gebruiken.

LET OP

○ Zorg dat de inbusbout stevig wordt aangedraaid met de inbussleutel.

○ Gebruik altijd knip-elementen en vulplaatjes die overeenkomen met de maat van het draadeind dat u wilt knippen. Gebruik van knip-elementen en vulplaatjes van de verkeerde maat of door elkaar gebruiken van verschillende maten, zal leiden tot beschadiging van het apparaat en slechte snedes.

ONDERHOUD EN INSPECTIE

WAARSCHUWING

Zorg ervoor dat u de oplaadbare batterij uit het apparaat verwijdert tijdens inspectie en reiniging.

1. Verzorging na gebruik

Reinig na gebruik met een borstel, enz., vooral rond de snijlocatie van de knipper.

2. Inspectie van bevestigingsschroeven

Controleer alle bevestigingsschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zijn. Draai los zittende schroeven onmiddellijk vast. Doet u dit niet, dan kunnen ernstige gevaren het gevolg zijn.

3. Reinigen van de behuizing

Wanneer het elektrisch gereedschap vuil is, veegt u het af met een zachte, droge doek of een doek bevochtigd met een zeepsopje. Gebruik geen chemische middelen zoals chloor, of vloeistoffen zoals benzine of verfverdunner, want deze kunnen het plastic vervormen of zelfs smelten.

4. Inspectie van aansluitingen (gereedschap en accu)

Voer een controle uit om er zeker van te zijn dat er geen spaanders en stof zijn opgehoopt op de aansluitingen. Voer zo nu en dan voorafgaand aan, tijdens en na gebruik een controle uit.

LET OP

Verwijder alle spaanders of stof dat zich mogelijk heeft opgehoopt op de aansluitingen.

Als u dit niet doet, kan dit leiden tot een storing.

5. Opbergen

Bewaar het elektrisch gereedschap en de accu op een plaats waar de temperatuur lager is dan 40°C en buiten het bereik van kinderen is.

OPMERKING

Opbergen van lithium-ion accu's

Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt.

Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het mogelijk dat de accu niet meer opgeladen kan worden.

Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken.

Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een nieuwe accu aan te schaffen.

6. Erkend HiKOKI onderhoudscentrum:

Zie https://hikoki-powertools.eu voor adressen.

LET OP

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

Nederlands

Belangrijke informatie voor de accu's van HiKOKI snoerloos elektrisch gereedschap

Gebruik altijd een van onze voorgeschreven originele accu's. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven accu's, of als de accu gedemonteerd of gewijzigd is (zoals demontage of vervanging van accucellen of andere inwendige onderdelen).

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifieke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen.

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

Informatie betreffende lawaai en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN62841 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 78 dB (A) Gemeten A-gewogen geluidsdrukniveau: 70 dB (A) Onzekerheid K: 1,5 dB (A).

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN62841.

Draadeind knippen:

Trillingsemissiewaarde a h< 0,8 m/s²

Onzekerheid K = 1,5 m/s²

De opgegeven totale trillingswaarde en de opgegeven geluidsemissiewaarde zijn gemeten in overeenstemming met een standaardtestmethode en kunnen worden gebruikt om het ene gereedschap met het andere te vergelijken. Ze kunnen ook worden gebruikt in een voorlopige beoordeling van de blootstelling.

WAARSCHUWING

○ De trillings- en geluidsemissie tijdens het werkelijke gebruik van het elektrische gereedschap kan verschillen van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt, vooral wat voor soort werkstuk wordt verwerkt; en

○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).

11. Functie de protectie a sculei
