NÁVOD K OBSLUZE CL18DA HiKOKI

Přečtěte si všechna varování, pokyny, nákresy a specifikace dodané k tomuto nářadí.

Nedodržení kteréhokoli z následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění.

Všechna varování a pokyny uschovejte pro budoucí použití.

Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště v čistotě a dobře osvětlené.
Nepořádek a tmavá místa na pracovišti bývají příčinou nehod.

b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach.

V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.

c) Pří používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.

2) Elektrická bezpečnost

a) Zástrčka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. Suzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adapté. Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem.

b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno.

c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem.

d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru. Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem.

e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití.

Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.

f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.

Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.

3) Osobní bezpečnost

a) Při používání elektrického nářadí bud'te pozorní, věnujte pozornost tomu, co právě děláte, soustřed'te se a strízlivě uvažujte. Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může způsobit vážné zranění.

b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí.

Osobní ochranné prostředky, jako je respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují možnost zranění.

c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“.

Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být přičinou úrazu.

d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče.

Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění.

e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu.

Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích.

f) Oblékejte se vhodným způsobem. Nenoste volné oděvy ani šperky. Vlasy a oděv udržujte v dostačující vzdálenosti od pohybujících se části.

Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.

g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána.

Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.

h) Nedovolte, aby díky častému používání nástroje Vaši činnost ovládla rutina, abyste neusnuli na vavřínech a nezačali ignorovat zásady bezpečnosti pro tento přístroj.

Neopatrný postup může způsobit vážné zranění ve zlomku vteřiny.

4) Používání elektrického nářadí a péče o něj

a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.

b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem.

Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.

c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladnením elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení anebo vyjměte baterie, pokud jsou vyjímatelné.

Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí.

d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly.

Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.

e) Udržujte v pořádku elektrické nástroje a příslušenství. Kontrolujte správný vzájemný zákryt a připojení pohybujících se částí, soustřed’te se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nástroje. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.

f) Udržujte řezací nástroje ostré a čisté.

Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.

g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce.

Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.

h) Udržujte rukojeti a povrchy pro uchopení suché, čisté a bez oleje a vazelíny.

Kluzké rukojeti a uchopovací povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

5) Použití nářadí na baterie a péče o ně

a) Dobíjejte pouze nabíječkou specifikovanou výrobcem.

Nabiječka, která je vhodná pro jeden typ akumulátorového zdroje, může v případě použití s jiným akumulátorovým zdrojem způsobit nebezpečí požáru.

b) Élektrické nářadí používejte výhradně se specifikovanými akumulátorovými zdroji. Použitím jakéhokoli jiného akumulátorového zdroje může vzniknout nebezpečí zranění a požáru.

c) Pokud akumulátorové zdroje nepoužíváte, udržujte je mimo ostatní kovové předměty, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky či jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů.

Vzájemné zkratování pólů akumulátoru může způsobit popáleniny nebo požár.

d) Při nevhodném zacházení může z akumulátoru vytékat kapalina; zabraňte kontaktu s ní. V případě náhodného kontaktu místo opláchněte vodou. Pokud kapalina vnikne do očí, vyhledejte lékařskou pomoc.

Kapalina vytékající z akumulátoru může způsobit podráždění nebo popáleniny.

e) Nepoužívejte akumulátorový zdroj nebo nástroj, který je poškozen nebo upraven. Poškozené nebo upravené akumulátory mohou vykazovat nepředvídatelné chování, které může vést k požáru, výbuchu nebo nebezpečí zranění.

f) Nevystavujte akumulátorový zdroj ani nástroj ohni nebo nadměrné teplotě.

Vystavení ohni nebo teplotě nad 130°C může způsobit výbuch.

g) Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátorový zdroj ani nástroj mimo rozsah teplot uvedených v pokynech.

Nespravný způsob nabíjení nebo nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.

6) Servis

a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, která bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.

b) Nikdy neopravujte poškozené akumulátory. Servis akumulátorových zdrojů by měl provádět pouze výrobce nebo autorizovaní poskytovatelé služeb.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a nemohoucím osobám. Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.

BEZPEČNOSTNÍ OPATŘENÍ PRO AKKU STŘIHAČ ZÁVITOVÝCH TYČÍ

1. Ujistěte se, že během práce držíte pevně nářadí. V opačném případě může dojít k nehodně nebo zranění. (Obr. 1)
2. Nikdy nedávejte prsty ke střihači, když manipulujete s vypínačem.
3. Nestříhejte jiné závitové tyče než ty z měkké oceli. Toto nářadí je konstruováno specificky ke stříhání závitových tyčí z měkké oceli. Používání tohoto nářadí na závitové tyče jiných než předepsaných parametrů by mohlo způsobit deformace na závitech šroubu, což by zamezilo našroubování matic. Nikdy nepoužívejte ke stříhání tvrzených šroubů, závitových tyčí různých velikostí, vyztužovacích prutů atd.
4. Používejte tak, že budete měnit speciální střihače podle velikosti závitových tyčí. Střihání se střihači špatné velikosti by mohlo poškodit tyče se souvislým závitem nebo hrany střihače.
5. Zajistěte, aby závity střihače a závitové tyče do sebe zapadaly předtím, než začnete stříhat. Stříhání bez toho, že by závity do sebe zapadaly, by mohlo poškodit závitové tyče a střihač.
6. Jestliže je střihač upevněn špatným směrem, nebo šroub pro stříhací příslušenství je volný, může to způsobit poškození okrajů střihače a vést k předčasnému poškození hlavní jednotky. Bud’te velmi pečliví, abyste připevnili střihač správně.
7. Stříhání závitových tyčí kratších než 10 milimetrů vytváří nedostatečnou délku ke vzájemnému zapadání závitů mezi střihačem a tyčí, což způsobuje poškození střihače. Vždy stříhejte délky větší než 10 milimetrů.
8. Když stříháte tyče připevněné v úzkých prostorech, zajistěte, aby mezi stříhanou tyčí a okolním materiálem bylo alespoň 12 milimetrů. Jestliže je tato vzdálenost menší než 12 milimetrů, střihač se může dotýkat okolního materiálu, čímž se může poškodit střihač i hlavní jednotka.
9. Při kontrole, čištění nebo výměně střihače se ujistěte, že jste vyjmuli akumulátor z hlavní jednotky. Vypínač by mohl být nešťastnou náhodou zapnut a způsobit nehodu.
10. Při používání tohoto zařízení ve výškách se opětovně před použitím ujistěte, že nikdo nestojí v oblasti přímo pod vámi. Položte toto nářadí na bezpečné stabilní místo, jestliže ho zrovna nepoužíváte.
11. Akumulátor vždy nabíjejte v rozmezí teplot 0°C–40°C. Za teplot nižších než 0°C dojde k přebití akumulátoru, což je nebezpečný stav. Za teplot překračujících 40°C akumulátor nelze nabíjet. Nejvhodnějšími teplotami k nabíjení je rozmezí 20°C–25°C.

Čeština

1. Nabiječku nepoužívejte nepřetržitě. Po dokončení nabíjení ponechte nabiječku asi 15 minut odpočnout před dalším nabíjením akumulátoru.

2. Nedovolte, aby se do otvorů pro připojení akumulátoru dostaly cizí předměty nebo materiál.

3. Nikdy nerozebírejte dobíjecí akumulátor a nabíječku.

4. Nikdy nezkratujte dobíjecí akumulátor. Zkrat akumulátoru způsobí prudký nárůst elektrického proudu a přehřátí. To vede ke spálení nebo poškození akumulátoru.

5. Nevhazujte akumulátor do ohně. Akumulátor může v takovém případě explodovat.

6. Do větracích otvorů v nabíječce nevkládejte žádné předměty. Pokud do větracích otvorů nabíječky vložíte kovové nebo hořlavé předměty, může dojít k úrazu elektrickým proudem nebo poškození nabíječky.

7. Jakmile akumulátor dosáhne konce životnosti a není možné jej již více používat, odevzdejte jej do prodejny, ve které jste jej zakoupili. Nevyhazujte vybité akumulátory.

8. Použitím výčerpaného akumulátoru můžete poškodit nabíječku.

9. Při nepřetržitém používání této jednotky se může jednotka přehřát, což může vést k poškození v motoru a spínači. Proto vždy, když se zvýší teplota krytu, na chvíli přerušte práci s nářadím.

10. Újistěte se, že akumulátor je pevně nainstalován. Pokud je povolen, mohl by vypadnout a způsobit nehodu.

11. Výrobek nepoužívejte, pokud jsou svorky nářadí nebo akumulátoru (upevnění akumulátoru) jakkoli zkřiveny. Osazením akumulátoru by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.

12. Dbejte na to, aby se na svorkách nářadí (upevnění akumulátoru) nevyskytovaly kovové částečky a prach.

O Před použitím si ověřte, že se v prostoru svorek nenahromadily kovové částečky a prach.

O Pri používání sé snažte zabránit tomu, aby kovové částečky nebo prach z nářadí pronikly na akumulátor.

○ Při pozastavení provozu nebo po použití nenechávejte nářadí v místech, kde by mohlo být vystaveno ze vzduchu se snášejícím kovovým částečkám nebo prachu.

V opačném případě by mohlo dojít ke zkratu a v jeho důsledku ke vznícení nebo k tvorbě kouře.

1. Nástroj a akumulátor vždy používejte při teplotách mezi -5°C a 40°C.

UPOZORNĚNÍ K PRO LITHIUM- IONTOVÉ AKUMULÁTORY

Z důvodu prodloužení životnosti je lithium-iontový akumulátor vybaven ochrannou funkcí zastavení výkonu. V případech 1 až 3 popsaných níže se může motor během používání tohoto výrobku zastavit, prestože držíte spínač. Nejedná se o závadu, ale o výsledek ochranné funkce.

1. Jakmile dojde k vybití zbývající kapacity akumulátoru, motor se zastaví.

V takovém případě akumulátor okamžitě dobijte.

1. Pokud je nářadí přetíženo, motor se může zastavit. V takovém případě uvolněte spínač nářadí a odstraňte přičinu přetížení. Potom můžete nářadí znovu používat.

2. Je-li akumulátor přehřátý a přetížený, může se pohon akumulátoru zastavit.

V takovém případě přestaňte akumulátor používat a nechte jej vychladnout. Potom můžete nářadí znovu používat.

Dále prosím dbejte následujících varování a upozornění.

VAROVÁNÍ

Abyste předešli případnému úniku kapaliny z akumulátoru, vzniku tepla, emisím kouře, výbuchu a vznícení, dbejte následujících pokynů.

1. Ujistěte se, že se na akumulátoru neusazují piliny a prach.

O Během práce kontrolujte, že na akumulátor nepadají piliny a prach.

O Ujistěte se, že se piliny a prach padající během práce na elektrické nářadí neusazují na akumulátoru.

O Akumulátor, který nepoužíváte, neskladujte na místě vystaveném pilinám a prachu.

O Před uskladněním akumulátoru odstraňte veškeré piliny a prach, který na něm může být usazený, a neskladujte ho společně s kovovými předměty (šroubky, hřebíky atd.).

1. Nepropichujte akumulátor ostrým předmětem, například hřebíkem, nebouchejte do něj kladivem, nestoupejte na něj, neházejte jím ani jej nevystavujte silným otrésům.

2. Nepoužívejte viditelně poškozený či deformovaný akumulátor.

3. Nepoužívejte akumulátor k jinému než určenému účelu.

4. Pokud se nabíjení akumulátoru nedokončí, i když uvedená doba nabíjení uplynula, ihned zastavte další nabíjení.

5. Nevystavujte akumulátor působení vysokých teplot nebo vysokého tlaku, neumístujte jej např. do mikrovlnné trouby, sušičky nebo vysokotlakého zásobníku.

6. V případě zjištění úniku nebo zápachu okamžitě zajistěte bezpečnou vzdálenost od ohně.

7. Nepoužívejte na místech se silnou statickou elektrinou.

8. V případě úniku kapaliny, zápachu, vznikajícího tepla, ztráty barvy, deformace nebo v případě jakékoli abnormality během používání, nabíjení nebo skladování okamžitě vyjměte akumulátor z přístroje či nabíječky a přestaňte jej používat.

9. Akumulátor nepotápějte ani nenechte vniknout dovnitř žádné tekutiny. Vniknutí vodivých kapalin, jako je voda, může způsobit poškození s následkem požáru nebo výbuchu. Akumulátor skladujte na chladném, suchém místě, stranou od vznětlivých a hořlavých předmětů. Je nutné se vyvarovat prostředí s žíravým plynem.

10. Nevystavujte panel zobrazení silným otrésům, ani jej nerozbijte. Mohlo by dojít k poruše.

11. Pokud na akumulátoru ulpí alkalické mazivo nebo řezná kapalina, rychle je otřete suchým hadříkem. Pokud tak neučiníte, může dojít k poškození nebo znehodnocení pouzdra.

UPOZORNĚNÍ

1. Pokud se kapalina unikající z akumulátoru dostane do očí, netřete si je, dobře je vymyjte čistou vodou, například vodou z vodovodu, a ihned vyhledejte lékaře. Bez lékařského ošetření může kapalina způsobit problémy se zrakem.

2. Pokud se kapalina dostane do kontaktu s pokožkou či oděvem, ihned zasažená místa omyjte čistou vodou, například vodou z vodovodu.

Kapalina může způsobit podráždění kůže.

1. Zjistíte-li při prvním použití, že na akumulátoru je rez, vzniká zápach, přehřátí, ztráta barvy, vidíte deformaci anebo jinou abnormalitu, nepoužívejte jej a vraťte jej dodavateli či prodejci.

VAROVÁNÍ

Pokud se vodivé cizí těleso dostane do svorky lithium-iontového akumulátoru, akumulátor se může zkratovat a způsobit požár. Při skladování lithium-iontových akumulátorů se říd'te následujícími předpisy a řádně je dodržujte.

○ Neumistujte vodivé úlomky, hřebíky a vodiče, například železné a měděné dráty do krabice určené pro skladování.

○ Za účelem zabránění zkratu vložte akumulátor do nářadí nebo jej bezpečně uložte do krytu pro akumulátor tak, aby byly skryty ventilační otvory.

TÝKAJÍCÍ SE PŘEPRAVY LITHIUM- IONTOVÝCH BATERIÍ

Při přepravě lithium-iontové baterie se říd'te následujícími opatřeními.

VAROVÁNÍ

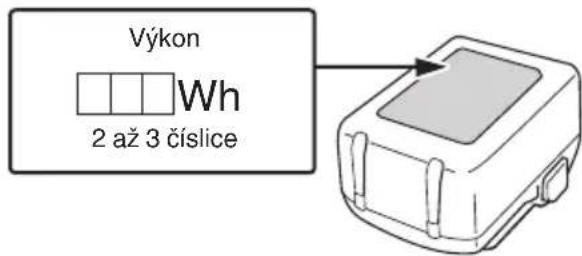

Uvědomte přepravní společnost, že balení obsahuje lithium-iontovou baterii, informujte společnost o jejím výkonu a postupujte podle instrukcí přepravní společnosti při domlouvání přepravy.

○ Lithium-iontové baterie, jejichž výkon přesahuje 100 Wh, jsou považovány z hlediska přepravní klasfikace za nebezpečné zboží a budou vyžadovat zvláštní aplikační postupy.

○ Pro přepravu do zahraničí musíte postupovat v souladu s mezinárodním právem, předpisy a nařízeními cílové země.

Výkon Wh 2 až 3 číslice

BEZPEČNOSTNÍ OPATŘENÍ TÝKAJÍCÍ SE PŘIPOJENÍ ZAŘÍZENÍ USB (UC18YSL3)

Pokud se objeví nečekaný problém, může dojít k poškození či ztrátě dat na zařízení USB, které je připojené k tomuto produktu. Před použitím zařízení USB s tímto produktem si vždy zazálohujte všechna data, která se na zařízení nacházejí.

Berte prosím na vědomí, že naše společnost nenese žádnou odpovědnost za data uložená na zařízení USB, když dojde k jejich poškození nebo ztrátě, ani za jakoukoli škodu, ke které může dojít na připojeném zařízení.

VAROVÁNÍ

O Před použitím zkontrolujte propojovací USB kabel, zda není poškozený či nemá jinou závadu. Použití poškozeného či vadného USB kabelu může vést ke vzniku kouře nebo vznícení.

○ Když výrobek nepoužíváte, zakryjte USB vstup gumovým krytem. Usazený prach atd. na USB vstupu může způsobit vznik kouře nebo vznícení.

POZNÁMKA

O USB nabíjení se může čas od času pozastavit.

○ V době, kdy se USB zařízení nenabíjí, vytáhněte USB zařízení z nabíječky. Pokud tak neučiníte, může dojít nejen ke zkrácení životnosti baterie USB zařízení, ale rovněž i k nečekaným nehodám.

O V závislosti na jejich typu nemusí být možné nabíjet některá USB zařízení.

NÁZVY SOUČÁSTÍ

Čísla v seznamu níže odpovídají Obr. 1–Obr. 31.

1 Akumulátor

2	Západka (pro akumulátor)
3	Držadlo
4	Nabíječka
5	Kontrolka nabíjení
6	Přepínač normálního / zpětného chodu
7	Držák (A) (pohyblivá strana)
8	Šroub s imbusovou hlavou
9	Mezikus (pouze s M6, M8, M10, M12, W5/16 nebo W3/8)
10	Strana bez zářezu
11	Strana se zářezem
12	Držák (B) (pevná strana)
13	Závitová tyč
14	Střihač
15	Správně zapadají
16	Spínač
17	Plochy nožek
18	Závitová tyč upevněná na stropě
19	Strop
20	Měřítko
21	Kryt
22	Hák
23	Západka (pro hák)
24	Zařezávač
25	Kleště
26	Pevný střihač
27	Pohyblivý střihač
28	Poloha stříhání
29	Potřebná délka
30	Šroub s hlavou
31	Utáhnout
32	Povolit
33	Měřicí poloha
34	Otvor (pro šroub s rýhovanou hlavou)
35	Délka (poloha střihání - měřítko (hlavní těleso)) = 43 [mm]
36	Měřítko (hlavní těleso)
37	LED kontrolka
38	Sběrná krabička
39	Západka (pro sběrnou krabičku)

Čeština

40	Kryt
41	Posuvník (kryt)
42	Posuvník (sběrná krabička)
43	Popruh na rameno
44	Hák (A)
45	Lom
46	Ohnutí
47	Čtyři okraje na střihači
48	Imbusový klíč
49	Spínač ukazatele zbývající kapacity akumulátoru
50	Kontrolka ukazatele zbývající kapacity akumulátoru
51	Panel zobrazení

SYMBOLY

VAROVÁNÍ

Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu.

	CL18DA: Akku střihač závitových tyčí
	Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze.
	Jen pro státy EUElektrické nářadí nevyhazujte do komunálního odpadu!Podle evropské směrnice 2012/19/EU o nakládání s použitými elektrickými a elektronickými zařizeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování.
	Stejnosměrný proud
V	Jmenovité napětí
n0	Počet otáček při běhu naprázdno
	Odpojte baterii
	Varování
	Zakázaná akce

SPECIFIKACE

1. Elektrické nářadí

Model CL18DA
Zdvih naprázdno 28 min		-1
Kapacita	Závitové tyče z měkké ocele	M12, M10, M8, M6, W1/2, W3/8, W5/16
	Závitové tyče z nerezové ocele	W3/8
Akumulátor BSL1815–BSL36B18X
Hmotnost*1		3,1–3,6 kg

*1 Hmotnost: Podle prováděcího předpisu EPTA 01/2014 Závisí na připojeném akumulátoru. Největší hmotnost je naměřena s BSL36B18X.

1. Akumulátor (prodává se samostatně)

Model Napětí		Kapacita akumulátoru
BSL36A18X 36	/ 18 V * 1	2,5 / 5,0 Ah *1

*1 Nářadí samotné se automaticky přepne.

STANDARDNÍ PŘÍSLUŠENSTVÍ

	CL18DA
	NNP
M6 Střihač 2
M6 Mezikus 2
M8 Střihač 2
M8 Mezikus 2
M10 Střihač 2
M10 Mezikus 2
W3/8 Mezikus 2
M8 Zařezávač 1
Imbusový klíč 1
Měřítko 1
Sběrná krabička 1
Stohovatelný kufřík	1
Popruh na rameno	1

Standardní příslušenství podléhají změnám bez předchozího upozornění.

VOLITELNÉ PŘÍSLUŠENSTVÍ (prodává se samostatně)

1. Akumulátor


Velikosti závitových tyčí	Kombinování střihače a mezikusů
M12	M12 Střihač (×2)M12 Mezikus (×2)
M10	M10 Střihač (×2)M10 Mezikus (×2)
M8	M8 Střihač (×2)M8 Mezikus (×2)
M6	M6 Střihač (×2)M6 Mezikus (×2)
W1/2 W1/2 Střihač (×2)
W3/8	W3/8 Střihač (×2)W3/8 Mezikus (×2)
W5/16	W5/16 Střihač (×2)W5/16 Mezikus (×2)

1. Zařezávač

Velikosti závitových tyčí
M12
M10
M8
M6
W1/2
W3/8
W5/16

4. Popruh na rameno

Připevněním popruhu na rameno k háčku (A), který je součástí tohoto výrobku, můžete výrobek prénášet způsobem znázorněným na Obr. 23.

UPOZORNĚNÍ

O Před použitím si popruh na rameno upravte na vhodnou délku.
O Popruh na rameno nepoužívejte, pokud je poškozen.

POUŽITÍ

O Stříhání tyčí z měkké oceli.

VYJMUTÍ/VÝMĚNA AKUMULÁTORU

1. Vyjmutí akumulátoru

Pevně držte držadlo a zatlačte na zámek akumulátoru, abyste mohli vyjmout akumulátor (viz. Obr. 2).

UPOZORNĚNÍ

Nikdy nezkratujte akumulátor.

2. Instalace akumulátoru

Před použitím elektrického nářadí nabijte akumulátor dle níže uvedených pokynů.

1. Zapojte sitový kabel nabíječky do elektrické zásuvky.

Po připojení zástrčky nabíječky do zásuvky se červeně rozbliká kontrolka nabíjení. (Viz Tabulka 1)

2. Vložte akumulátor do nabíječky.

Akumulátor vložte pevně do nabíječky tak, jak je ukázáno na Obr. 3 (na straně 2).

3. Nabíjení

Po vložení akumulátoru do nabíječky se spustí nabíjení a kontrolka nabíjení bude blikat modře. Když je baterie zcela nabitá, kontrolka nabíjení se rozsvítí zeleně. (Viz Tabulka 1)

(1) Signalizace kontrolky nabíjení

Kontrolka nabíjení signalizuje stav nabíječky nebo nabíjecí baterie tak, jak je uvedeno v Tabulce 1.

Tabulka 1: Signalizace kontrolky nabíjení

ZAP/VYP v 0,5 s intervalech (ČERVENĚ)	Před nabíjením *1
Rozsvítí se po dobu 0,5 s v intervalech 1 s. (MODŘE)	Nabitá na méně než 50%
Rozsvítí se po dobu 1 s v intervalech 0,5 s. (MODŘE)	Nabitá na méně než 80%
Svítí nepřetržitě (MODŘE)	Nabitá na více než 80%
Svítí nepřetržitě (Nepřetržitý zvuk bzučáku: asi 6 s) (ZELENĚ)	Nabíjení dokončeno
ZAP/VYP v 0,3 s intervalech (ČERVENĚ)	Pohotovostní režim při přehřátí *2
ZAP/VYP v 0,1s intervalech (Přerušovaný zvuk bzučáku: asi 2 s) (FIALOVĚ)	Nelze nabíjet *3

Další příslušenství podléhá změnám bez předchozího upozornění.

Čeština

POZNÁMKA

*1 Pokud červená kontrolka bliká nadále i po připojení nabíječky, zkontrolujte, zda je akumulátor zcela zasunutý.

*2 Akumulátor je přehřátý. Nelze nabíjet. Přestože se nabíjení zahájí ihned po vychladnutí akumulátoru i v případě, že necháte akumulátor uvnitř, nejlepší postup je akumulátor před nabíjením vyjmout a nechat ho vychladnout na stinném, dobře větraném místě.

*3 Závada na akumulátoru nebo nabíječce

– Zkontrolujte, zda na upevnění nebo na svorkách akumulátoru neulpěly cizí předměty. Pokud důvodem nejsou žádné cizí předměty, pravděpodobně se jedná o poruchu akumulátoru nebo nabíječky. Obraťte se na autorizované servisní středisko.

○ Pokud budete bez přestávky používat nabíječku akumulátoru, nabíječka se zahřeje, čímž může dojít k poruše. Po dokončení nabíjení vyčkejte 5 minut, než budete opět nabíjet.

(2) Informace o teplotách a době nabíjení akumulátoru. (Viz Tabulka 2)

Tabulka 2

Model UC18YSL3
Typ baterie Li-ion
Nabijecí napětí 14,4–18 V
Rozmezí teplot pro nabíjení 0°C–50°C
Doba nabíjení pro kapacitu akumulátoru přibližná (při 20°C)	1,5 Ah 15 min
	2,0 Ah 20 min
	2,5 Ah 25 min
	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32 min
	6,0 Ah 38 min
Doba nabíjení pro vícevoltový akumulátor, přibližně (při 20°C)	1,5 Ah(×2 jednotka)	20 min
	2,5 Ah(×2 jednotka)	32 min
	4,0 Ah(×2 jednotka)	52 min
Počet článků akumulátoru 4–10
Nabijecí napětí pro USB 5 V
Nabijecí proud pro USB 2 A
Hmotnost 0,6 kg

POZNÁMKA

O Doba nabíjení se může měnit podle okolní teploty a napájecího napětí.

O Pokud nabíjení trvá dlouho

– Nabíjení bude trvat déle při velmi nízkých okolních teplotách. Akumulátor dobíjejte na místě, kde je teplo (například v interiéru). – Nezakrývejte větrací otvory. V opačném případě dojde k přehřátí vnitřního prostoru nabíječky' čímž dojde ke snížení jejího výkonu. – Pokud chladicí ventilátor nefunguje, obraťte se na servisní středisko autorizované společností HiKOKI s žádostí o opravu.

1. Odpojte síťový kabel nabíječky ze zásuvky.

2. Pevně držte nabíječku a vytáhněte akumulátor.

POZNÁMKA

Ujistěte se, že jste po nabití vyjmuli akumulátor z nabíječky a poté jej uložte.

Ohledně vybití v případě nových akumulátorů, apod.

Při prvním a druhém použití může být elektrický výboj nízký, protože nejsou aktivovány vnitřní chemické látky nových akumulátorů a akumulátorů, které nebyly po delší dobu používány. Toto je dočasný stav a normální čas vyžadovaný k nabíjení se obnoví poté, co se akumulátor 2–3 krát dobije.

Jak zařídit delší výkon akumulátorů.

(1) Nabijte akumulátory předtím, než se úplně vybijí. Pokud máte pocit, že se výkon nástroje snižuje, zastavte práci s nástrojem a dobijte akumulátor. Pokud budete pokračovat v používání nástroje a dojde k vybití elektrické energie, může dojít k poškození akumulátoru a zkrátí se jeho životnost.
(2) Vyvarujte se nabíjení při vysokých teplotách. Dobíjecí akumulátor bude po skončení provozu horký. Pokud je akumulátor dobit ihned po použití, zhorší se stav jeho vnitřních chemických látek a zkrátí se jeho životnost. Nechte akumulátor chvíli vychladnout a pak ho dobijte.

POSTUP NABÍJENÍ USB ZAŘÍZENÍ

O Nabíjení USB zařízení ze zásuvky elektrické sítě (Obr. 30 (a))

O Nabíjení USB zařízení a baterie ze zásuvky elektrické sítě (Obr. 30 (b))

O Postup nabíjení USB zařízení (Obr. 31)

PŘED UVEDENÍM DO PROVOZU

1. Příprava a kontrola pracovního prostředí Ujistěte se, že pracoviště splňuje všechny podmínky, uvedené v odstavci o bezpečnostních opatřeních.
2. Kontrola akumulátoru

Ujistěte se, že akumulátor je vložen pevně. Jestliže je uvolněný, mohl by vypadnout a způsobit nehodu.

1. Nastavení přepínače normálního a zpětného chodu

(1) Zatlačte na přepínač normálního a zpětného chodu zprava tak, jak je ukázáno na Obr. 4 (a). Teď je možné stříhat.
(2) Nastavením přepínače chodu do uzamčené pozice tak, jak je ukázáno na Obr. 4 (b) způsobíte, že motor nebude fungovat, ani když bude stlačený spínač. Jestliže hlavní jednotku prénášíte, ukládáte, nebo když přerušujete práci, nastavte přepínač chodu do uzamčené pozice (Obr. 4 (b)).
(3) Zatlačte na přepínač chodu zleva tak, jak je ukázáno na Obr. 4 (c). Se stisknutým knoflíkem stiskněte spínač, także je možné sundat střihač ze závitové tyče. Tuto pozici nastavte pouze tehdy, když je akumulátor vybitý a jednotka přestane fungovat během stříhání. Vypínač okamžitě vypněte poté, co sejmete střihač ze závitové tyče.

UPOZORNĚNÍ

Nepokoušejte se stříhat při zpětném chodu (Obr. 4 (c)). Jestliže se o to pokusíte, motor se přetíží a stříhání nebude možné. Nikdy nevyvíjejte přílišnou sílu na hlavní jednotku, mohlo by ji to poškodit.

4. Zkontrolujte velikost střihače, směr připojení, připojovací šroub a mezikus

(1) Velikost střihače se liší podle velikosti stříhané závitové tyče. Ujistěte se, že máte připevněn střihač, který odpovídá velikosti stříhané tyče.

(2) Při změně montážní polohy střihače musí být střihače ve správných vzájemných polohách. Při pohledu zepředu (strana krytu) na hlavní těleso nářadí umístěte zářezy po stranách střihačů tak, aby byly části a uspořádány způsobem znázorněným na Obr. 5 (a).

(3) Pomocí inbusového klíče z příslušenství zajistěte pevné dotažení šroubu s inbusovou hlavou k přichycení střihače (Obr. 5). Používání zařízení, zatímco je tento šroub volný, by mohlo způsobit poškození hlavní jednotky a střihače.

(4) V závislosti na velikosti závitových tyčí může být nutné připevnit na střihač speciální mezikusy.

[1] Pří použití střihače M6, M8, M10, W5/16 Vložte střihač do drážky pro upevnění střihače v držáku, zasuňte speciální mezikus a distanční podložku W3/8 mezi střihač a držák a poté je pomocí šroubu s inbusovou hlavou utáhněte a zajistěte. (Obr. 28)

[2] Při použití střihače M12, W3/8 Vložte střihač do drážky na stříhací nástavec na držáku, vložte speciální mezikus mezi střihač a držák a poté je pomocí šroubu s inbusovou hlavou utáhněte a zajistěte. (Obr. 28)

UPOZORNĚNÍ

Jak je znázorněno na Obr. 5 (b), jestliže jsou střihače zkombinovány tak, že obě strany nemají zářez, nebo že jsou obě strany se zářezem obráceny ven, zdvih závitu na závitové tyči nebude odpovídat zdvihu závitu na střihači. To může způsobit poškození krajů střihače anebo předčasné opotřebení hlavní jednotky.

POZNÁMKA

Mezikusy nejsou potřeba, když se používá střihač W1/2.

Podrobnosti naleznete v části „ŽIVOTNOST A VÝMĚNA STŘIHAČE“.

POUŽITÍ

UPOZORNĚNÍ

O Nikdy se nepřibližujte se střihačem k prstům, když manipulujete se spínačem.

○ Po střihání je ustřihnutá část velmi ostrá a nebezpečná. Dávejte při manipulaci se závitovou tyčí velký pozor.

1. Běžná střihací metoda

(1) Vložte stříhanou tyč do střihače na straně držáku (B), přičemž dávejte pozor, aby závity do sebe zapadaly správně tak, jak je to ukázáno na Obr. 6.

(2) Zatímco udržujete tyč ve vodorovné pozici, stiskněte úplně spínač, abyste přestřihli závitovou tyč (Obr. 7).

(3) Pokud držíte spínač stále stisknutý i po odstřižení závitové tyče, akku střihač se automaticky zastaví v plně otevřeném stavu. Po automatickém zastavení spínač uvolněte.

UPOZORNĚNÍ

Když spínač tisknete nepřetržitě, střihač se automaticky zastaví v plně otevřeném stavu. (funkce automatického zastavení) Pokud spínač uvolníte v průběhu pohybu střihače, střihač se v této poloze zastaví.

2. Počet střihů (na jedno nabití akumulátoru)

Podívejte se na níže uvedenou tabulku, abyste zjistili počet střihů na Djedno nabití akumulátoru.

Tabulka. 3

Velikosti závitových tyčí	Měkká ocel* (S235JR)	Nerezová ocel* (EN 1.4301)
W5/16 Přibližně 2100 —
W3/8 Přibližně 1400 Přibližně 750
W1/2 Přibližně 400 —
M6 Přibližně 3150 —
M8 Přibližně 1850 —
M10 Přibližně 1150 —
M12 Přibližně 770 —

* Při použití akumulátoru BSL36A18X

Počet střihů se může poněkud lišit v závislosti na teplotě okolí, charakteristikách akumulátoru a stavu střihače.

3. Stacionární střihání (Obr. 8)

Při stacionárním střihání položte výrobek bezpečně opřený nožkami o podlahu, vložte závitovou tyč do závitové části pevného střihače na straně DRŽÁKU (B) a poté proved'te střihání.

4. Stríhání již pripevněných závitových tyčí (Obr. 9)

Při střihání závitové tyče visící ze stropu vsuňte tyč tak, aby se hřbety jejích závitů správně vešly do střihače na straně držáku (B), a plným stisknutím spínače tyč odstřihněte.

UPOZORNÉNÍ

O Při střihání závitové tyče visící směrem dolů držte tu část tyče, která bude odstřihnuta, aby nedošlo k jejímu pádu. Dávejte pozor na padající odstřižené závitové tyče. Hrozí nehoda nebo zranění.

O Pokud budete měřitko silou tlačit proti stropu, můžete poškodit strop nebo zkřivit či poškodit měřitko.

O ōtřete veškeré nečistoty z povrchu krytu výrobku suchým hadříkem. Pokud by se na povrchu krytu vyskytovaly nečistoty, mohly by se prénést na strop.

O Pokud měřítko nepotřebujete, před použitím jej odmontujte.

1. Vyjmutí závitové tyče z jednotky v průběhu stříhání Jestliže se akumulátor vybije během stříhání tak, že se motor přestane otáčet, nebo pokud se motor zastaví, protože se tyč pri stříhání zadřela, stiskněte spínač za současného tlačení na část přepínače chodu pro chod zpět. Motor se pootočí v opačném směru, a tím bude možno odstranit závitovou tyč ze střihače (Obr. 10).

UPOZORNĚNÍ

○ Přepínejte jej do zpětné polohy pouze v případě, že je akumulátor téměř vybitý a motor se během střihání závitové tyče prestane otáčet nebo pokud se zastaví z důvodu zadření závitové tyče během střihání.

○ Pokud sejmete střihač ze závitové tyče a podržíte spínač stisknutý, střihač se automaticky zastaví v plně otevřeném stavu.

○ Pokud se pokusíte stříhat závitovou tyč ve zpětné poloze, motor se přetíží a stříhat nedokáže. Rovněž se tím nadměrně zatěžuje těleso nářadí a může jej poškodit, proto nestříhejte ve zpětné poloze.

6. Použití háku

Hák je možno použít na to, aby se jednotka dala během provozu dočasně zavěsit (Obr. 11).

UPÓZORNĚNÍ

O Hák by se nikdy neměl používat k zavěšení přístroje na vaši osobu.

○ Při použití háku ověřte, že hlavní část přístroje nemůže sklouznout a spadnout, stát se nestabilní vlivem větru apod.

Čeština

O Nikdy prístroj nezavěšujte za opasek nebo kalhoty, protože by tak mohlo dojít k nehodám. (Obr. 13)

O Hák nepoužívejte, pokud je silně ohnutý, prasklý nebo vykazuje jiné mimořádnosti.

POZNÁMKA

Během běžného používání nebo během uskladnění zajistěte hák západkou, která se nachází ve spodní části hlavní jednotky. (Obr. 12)

7. Použití zařezávače

POZNÁMKA

Použijte speciální zařezávač, který je vhodný pro velikost závitové tyče.

Pokud se matice na odstřihnuté místo obtížně nasazuje, použijte bud' kleště k jejímu pevnému utažení, nebo zařezávač z příslušenství k odstranění otřepů ze závitu. Vložte závitovou tyč do otvoru v zařezávači. Pomocí kleští si tyč přidržte a otočte zařezávačem 5× nebo 6× doprava, abyste odstranili otřepy závitu, pak točte na opačnou stranu, abyste zařezávač sejmuli (Obr. 14).

UPOZORNĚNÍ

Tento zařezávač byl speciálně vyroben pro střihač závitových tyčí. Otřepy na tyči odříznuté pilkou na železo nebo bruskou jsou pro tento zařezávač příliš velké, także se zařezávačem nelze otáčet a nedokáže otřepy odstranit.

Když zařezávač nepoužíváte, uložte jej do tělesa nářadí.

(Obr. 15)

Množství otrépů kolem odstřiženého konce závitové tyče se liší v závislosti na způsobu upevnění střihače.

Pokud je střihač upevněn na upevňovacím bodě na levé straně při pohledu zepředu (strana krytu) tak, aby zářez střihače směřoval nahoru. (Obr. 16 [A])

Bude málo otrěpů na straně Obr. 16 (a) a mnoho otrěpů na straně Obr. 16 (b). Pokud vyměníte a znovu upevníte střihače, jak je znázorněno na Obr. 16 [1] až [4], je možné stříhat po dlouhou dobu ve stavu znázorněném na Obr. 16 (a) (b).

Pokud je střihač upevněn na upevňovacím bodě na pravé straně při pohledu zepředu (strana krytu) tak, aby zářez střihače směřoval nahoru. (Obr. 17 [A])

Bude mnoho otřepů na straně Obr. 17 (a) a málo otřepů na straně Obr. 17 (b). Pokud vyměníte a znovu upevníte střihače, jak je znázorněno na Obr. 17 [1] až [4], je možné stříhat po dlouhou dobu ve stavu znázorněném na Obr. 17 (a) (b).

UPOZORNĚNÍ

Pokud používáte střihač, který nemá vyryté číslice, použijte při změně orientace upevnění střihače jako zrakové vodítko zářez. Postup změny orientace je tentýž jako u Obr. 16 a 17.

8. Použití měřítka

Při použití přiloženého měřítka nejprve proved'te s jeho pomocí zarovnání na požadovanou délku, následně upevněte měřítko šroubem s rýhovanou hlavou a poté proved'te střihání. (Obr. 18 (a))

Lze jej týmž způsobem použít i na opačné straně. (Obr. 18 (b))

Při použití měřítka na hlavním těle nářadí proved'te zarovnání na požadovanou délku s měřítkem připevněným k tělu nářadí a poté proved'te stříhání. (Obr. 19)

9. Použití LED světla

Při stisknutí spínače se rozsvítí LED světlo. LED světlo zhasne přibližně 10 sekund po uvolnění spínače. (Obr. 20)

UPOZORNĚNÍ

Nedívejte se přímo do světla ani nikomu nesviťte světlem do očí.

Pokud svítíte světlem někomu do očí nepřetržitě, může dojít k poškození zraku.

10. Funkce automatického zastavení

Pokud po odstřihnutí závitové tyče držíte spínač neustále stisknutý, střihač se automaticky zastaví v plně otevřeném stavu.

POZNÁMKA

O Rovněž pokud spínač držíte nepřetržitě stisknutý při zpětném otáčení, střihač se automaticky zastaví v plně otevřeném stavu.

○ Pokud spínač stisknete při zpětném otáčení, zatímco se střihač nachází v plně otevřeném stavu, nářadí nebude fungovat.

11. Funkce ochrany nářadí

Pokud se pokusíte stříhat materiál, který přesahuje schopnosti nářadí, například armaturu nebo závitovou tyč o velikosti nevhodné pro střihač, nebo pokud nepřetržitě pracujete a těleso nářadí se přehřívá, spustí se funkce ochrany nástroje a stříhání nebude možné.

POZNÁMKA

O Když ochranná funkce nářadí zastaví, LED světlo se rozbliká.

O Pokud jej zastaví ochranná funkce, bude fungovat pouze ve směru „zpětné polohy“.

12. Použití sběrné krabičky

Pro připevnění sběrné krabičky podržte stisknutou levou a pravou západku, zarovnejte posuvníky na krytu a na sběrné krabičce a poté sběrnou krabičku nasuňte. (Obr. 21)

Pro sejmutí sběrné krabičky postupujte dle výše uvedených pokynů v opačném pořadí.

Při likvidaci pilin a prachu otočte a otevřete víko, jak je znázorněno na Obr. 22.

POZNÁMKA

Před stříhání dlouhých závitových tyčí sejměte sběrnou krabičku nebo otevřete její víko, jak je znázorněno na Obr. 22, pokud ji používáte.

13. O indikátoru zbývající energie baterie.

Při stisku vypínače indikátoru zbývající energie baterie se indikátor rozsvítí a lze zkontrolovat zbývající energii baterie. (Obr. 29) Pokud stisk vypínače ukazatele zbývající energie akumulátoru povolíte, ukazatel se vypne. Tabulka 4 ukazuje stav indikátoru zbývající energie baterie a zbývající energii baterie.

Tabulka 4

	Svítí;Zbývá více než 75% kapacity akumulátoru.
	Svítí;Zbývá 50%-75% kapacity akumulátoru.
	Svítí;Zbývá 25%-50% kapacity akumulátoru.
	Svítí;Zbývá méně než 25% kapacity akumulátoru.
	Bliká;Akumulátor je téměř vybitý. Dobijte akumulátor co nejdříve.
	Bliká;Příkon se přerušil z důvodu vysoké teploty.Vyjměte akumulátor z nářadí a nechte jej plně vychladnout.
	Bliká;Příkon se přerušil kvůli poruše nebo závadě.Potíž může tkvět v akumulátoru, proto se prosím obraťte na svého prodejce.

POZNÁMKA

O V případě akumulátoru Multi-volt udává zbývající energii akumulátoru kontrolka na něm.

○ Chraňte panel vypínače před silnými údery. Mohlo by dojít k poruše.
○ Z důvodu úspory energie svítí indikátor zbývající energie baterie pouze, pokud je stisknut.

ŽIVOTNOST A VÝMĚNA STŘIHAČE

1. Životnost střihače

Jak je znázorněno na Obr. 24, opakované stříhání může způsobit lámání a ohýbání okraje střihače. Používání střihače v tomto stavu může způsobit otřepy na místě střihu závitových tyčí, čímž bude docházet k deformaci závitů. Ty pak zabrání čistým střihům a znemožní našroubování matice. Jak je znázorněno na Obr. 25, tento okraj se nalézá na čtyřech místech střihače. Aby se dosáhlo čtyř možností použití, změňte pomocí postupu popsaného na Obr. 27 směr připojení střihače. Jestliže se matice nedá nasadit na závitovou tyč kvůli lomům a ohybům, změňte směr připevnění střihače, aby se dal použít okraj bez lomů a ohybů, anebo vyměňte střihač.

2. Změna směru připevnění střihače anebo jeho výměna

(1) Před sejmutím:
[1] Dejte přepínač chodu do polohy uzamčeno (Obr. 4(b)).
[2] Odmontujte akumulátor z hlavní jednotky.
(2) Sejmuti Použijte imbusový klíč z příslušenství k odšroubování šroubu s imbusovou hlavou. Teď je možné odstranit střihač a mezikus (Obr. 26).
(3) Před nasazením
[1] Střihač má čtyří místa střihu. Jak je znázorněno na Obr. 27, změnami jeho montážní polohy je možné střihač použít čtyřikrát.
[2] Při změně montážní polohy střihače musí být střihače ve správných vzájemných polohách. Při pohledu zepředu (strana krytu) na hlavní těleso nářadí umístěte zářezy po stranách střihačů tak, aby byly části a uspořádány způsobem znázorněným na Obr. 5 (a).
[3] Jsou-li okraje střihače olámané, zohýbané, anebo jsou-li na povrchu střihače výduti, zpilujte je naplocho pilníkem.
[4] Kartáčem okartáčujte piliny ve stříhacím nástavci a držáku.

UPOZORNĚNÍ

☐ Jak je znázorněno na Obr. 5 (b), jestliže jsou střihače zkombinovány tak, že obě strany nemají zářez, nebo že jsou obě strany se zářezem obráceny ven, zdvih závitu na závitové tyči nebude odpovídat zdvihu závitu na střihači. To může způsobit poškození krajů střihače anebo předčasné opotřebení hlavní jednotky.

○ Pokud použiváte střihač, který nemá vyryté číslice, použijte při změně orientace upevnění střihače jako zrakové vodítko zářez. Postup změny orientace je tentýž jako u Obr. 27.

(4) Připevnění

[1] Při použití střihače M6, M8, M10, W5/16 Vložte střihač do drážky pro upevnění střihače v držáku, zasuňte speciální mezikus a distanční podložku W3/8 mezi střihač a držák a poté je pomocí šroubu s inbusovou hlavou utáhněte a zajistěte. (Obr. 28)

[2] Při použití střihače M12, W3/8 Vložte střihač do drážky na stříhací nástavec na držáku, vložte speciální mezikus mezi střihač a držák a poté je pomocí šroubu s inbusovou hlavou utáhněte a zajistěte. (Obr. 28)

POZNAMKA

Mezikusy nejsou potřeba, když se používá střihač W1/2.

UPOZORNĚNÍ

O Šroub s imbusovou hlavou by měl být dostatečně přitažen imbusovým klíčem.
○ Používejte speciální střihače a mezikusy, které odpovídají velikosti stříhané závitové tyče. Použitím střihačů a mezi kusů špatné velikosti nebo jejich záměnou může dojít k poškození závitové tyče a střihače.

ÚDRŽBA A KONTROLA

VAROVÁNÍ

Během kontroly a čištění nezapomeňte vyjmout akumulátor z jednotky.

1. Péče po používání

Po použití zařízení očistěte kartáčem apod., zejména kolem místa střihu střihače.

1. Kontrola montážních šroubů

Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.

1. Údržba povrchu

Pokud je přístroj znečištěný, otřete jej měkkým suchým hadříkem nebo hadříkem navlhčeným v mydlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.

1. Kontrola svorek (nářadí i akumulátoru)

Zkontrolujte, že se na svorkách nenahromadily kovové částečky a prach. Příležitostně totéž kontrolujte před, během a po práci s nářadím.

UPOZORNĚNÍ

Odstraňte veškeré kovové částečky nebo prach, které se mohou nahromadit na svorkách. Pokud tak neučiníte, může dojít k selhání.

1. Skladování

Elektrické nářadí a akumulátor skladujte na místě s teplotou nižší než 40°C a mimo dosah dětí.

POZNÁMKA

Skladování lithium-ionotových akumulátorů Před uskladněním lithium-ionotových akumulátorů zkontrolujte, zda jsou plně nabité. Dlouhodobější skladování (3 měsíce a déle) málo nabitých akumulátorů může způsobit snížení jejich výkonu, výrazně snížit dobu použití, případně může dojít ke ztrátě schopnosti akumulátoru držet zátěž.

Výrazně sníženou dobu použití však lze obnovit dvěma až pěti cykly opakovaného nabíjení a využití akumulátorů.

Pokud je doba využití akumulátoru extrémně krátká, nehledě na to, že jste jej opakovaně nabili a použili, zkontrolujte, zda není akumulátor nefunkční a zvažte pořízení nového akumulátoru.

1. Autorizované servisní středisko HiKOKI:

Pro adresy viz https://hikoki-powertools.eu.

UPOZORNĚNÍ

Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.

Důležité upozornění týkající se akumulátoru pro elektrické akumulátorove nářadí společnosti HiKOKI

Používejte vždy jeden z námi určených originálních akumulátorů. Nemůžeme zaručit bezpečnost a výkonnost našeho elektrického akumulátorového nářadí, pokud jsou používány jiné, než námi určené akumulátory nebo pokud je akumulátor rozebrán a změněn (např. byl rozebrán a nahrazen článek akumulátoru nebo jiných vnitřních částí).

ZÁRUKA

Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI.

POZNÁMKA

Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

Informace o vzduchem šířeném hluku a vibracích

Měřené hodnoty byly určeny podle EN62841 a deklarovány ve shodě s ISO 4871.

Změřená vážená hladina akustického výkonu A: 78 dB (A) Změřená vážená hladina akustického tlaku A: 70 dB (A) Nejistota K: 1,5 dB (A).

Používejte chrániče sluchu.

Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN62841.

Střihání závitových tyčí:

Hodnota vibračních emisí ah < 0,8 m/s²

Nejistota K = 1,5 m/s²

Deklarovaná celková hodnota vibrací a deklarovaná hodnota hlukových emisí byly změřeny v souladu se standardním zkušebním postupem a lze je použit ke vzájemnému srovnávání jednotlivých nářadí. Lze je rovněž použít k předběžnému posouzení expozice pracovníka jejich účinkům.

VAROVÁNÍ

○ Vibrace a hlukové emise se mohou během skutečného používání elektrického nářadí lišit od deklarovaných celkových hodnot v závislosti na způsobech použití nářadí, zejména na druhu zpracovávaného obrobku; a
○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním).

1) Bezpečnost' na pracovisku

2) Elektrická bezpečnost'

3) Osobná bezpečnost'

V rukách neškolených osôb je elektrické náradie nebezpečné.

Slovenčina

○ Nedovol'te, aby počas práce padali na batériu kovové piliny a prach.

Akumulátor nikdy neskratujte.

Pred použitím elektrického náradia nabite batériu nasledovne.

1. Napájací kábel nabíjačky pripojte k zásuvke. Po pripojení zástrčky nabíjačky k zásuvke začne blikat kontrolka nabíjania načerveno. (Pozrite Tabul'ku 1)

2. Vložte batériu do nabíjačky.

Batériu pevne vložte do nabíjačky tak, ako je to zobrazené na Obr. 3 (na strane 2).

3. Nabíjanie

Pri vkladaní batérie do nabíjačky sa spustí nabíjanie a indikátor nabíjania bude blikat modrou farbou. Po úplnom nabití batérie začne kontrolka svietit' nazeleno. (Pozrite Tabul'ku 1)

(1) Význam svetla kontrolky nabíjania Významy svetla kontrolky nabíjania sú uvedené v Tabul'ke 1, a to podl'a stavu nabíjačky alebo nabíjatel'nej batérie.

Tabul'ka 1: Významy kontrolky nabíjania

*1 Ak červená kontrolka bliká aj po pripojení nabíjačky, skontrolujte, či je batéria úplne vložená.
*2 Batéria je prehriata. Nedá sa nabit'. Hoci sa nabíjanie spustí po vychladnutí batérie, aj ked' zostane na mieste, najlepšie je batériu pred nabíjaním vybrať a nechat' ju vychladnút' na dobre vetranom mieste v tieni.
*3 Porucha batérie alebo nabíjačky

1. Odpojte napájací kábel nabíjačky zo zásuvky.

2. Nabíjačku pevne uchopte a vytiahnite batériu.

POZNÁMKA

Po použití nezabudnite z nabíjačky vybrať batériu a potom ju odložte.

[2] Pri použití rezačky M12, W3/8 Vložte rezačku do drážky na upevnenie rezačky na konzole, medzi rezačku a konzolu vložte špeciálnu podložku, a potom dotiahnite a upevnite pomocou skrutky so šestúholníkovou hlavou. (Obr. 28)

UPOZORNENIE

O Pri používaní spúšťového spínača sa prstami nikdy nepribližujte k rezačke.

(2) Kým je tyč vo vodorovnej polohe, potiahnite spúšťový spínač až na doraz, aby sa tyč odrezala (Obr. 7).

(3) Po odrezaní kolíka, ak je spínač spúšte stále stlačený, sa rezačka automaticky zastaví v úplne otvorenej polohe. Po automatickom zastavení uvol'nite spúšťový spínač.

UPOZORNENIE

Ked' je spúšťový spínač stlačený nepretržite, rezačka sa automaticky zastaví v úplne otvorenom stave. (Funkcia automatického zastavenia) Ak sa spínač uvoľní v priebehu pohybu rezačky, rezačka sa zastaví v danej polohe.

2. Počet rezov (na jedno nabitie batérie)

Počet rezov na jedno nabitie batérie nájdete v tabul'ke nižšie.

Tabul'ka 3

O Ak mierku nepotrebujete, pred použitím ju odstráňte.

○ Ák odstránite rezačku z kolíka a podržíte spínač stlačený, rezačka sa automaticky zastaví v úplne otvorenej polohe.

O Jednotku nikdy nevešajte na opasok ani na nohavice, pretože by mohlo dôjst k nehode. (Obr. 13)

7. Používanie orezávača

POZNÁMKA

Ked' orezávač nepoužívate, odložte ho do telesa nástroja. (Obr. 15)

10. Funkcia automatického zastavenia

Ak je po odrezaní tyče spúšťový spínač stláčaný nepretržite, rezačka sa automaticky zastaví v úplne otvorenej polohe.

POZNÁMKA

O Panel vypínača nevytavujte silným nárazom ani ho nepoškodzujte. Môže to viest k problémom.

Slovenčina

(1) Pred odstránením:

[1] Nastavte prepínacie tlačidlo pohybu dopredu/dozadu do polohy zaistenia (Obr. 4 (b)).

[2] Vyberte z hlavnej jednotky nabíjatel'nú batériu.

(2) Odstránenie

(3) Pred pripevnením

[1] Pri použití rezačky M6, M8, M10, W5/16 Vložte rezačku do drážky na upevnenie rezačky na konzole, medzi rezačku a konzolu vložte špecialnu podložku a podložku W3/8, a potom dotiahnite a upevnite pomocou skrutky so šest'uholníkovou hlavou. (Obr. 28)

[2] Pri použití rezačky M12, W3/8 Vložte rezačku do drážky na upevnenie rezačky na konzole, medzi rezačku a konzolu vložte špecialnu podložku, a potom dotiahnite a upevnite pomocou skrutky so šestuholníkovou hlavou. (Obr. 28)

POZNÁMKA

O Skrutku so šest'uholníkovou hlavou dostatočne dotiahnite pomocou šest'hranného kl'úča.

1. Starostlivost' po použití

Po použití nástroj očistite kefkou atd', najmä v okolí miesta rezania rezačky.

2. Kontrola montážnych skrutiek

Skontrolujte, či sa na svorkách nenazbierali kovové piliny a prach.

6. Autorizované servisné stredisko spoločnosti HiKOKI:

Pozrite si adresy na https://hikoki-powertools.eu.

UPOZORNENIE

Nameraná vážená úroveň hladiny akustického výkonu A: 78 dB (A)

Nameraná vážená úroveň hladiny akustického tlaku A: 70 dB (A)

Odchýlka K: 1,5 dB (A).

Používajte chrániče sluchu.

Odchýlka K = 1,5 m/s²
