Tuotetyyppi	Langaton kierretankoleikkuri
Merkki	HiKOKI
Malli	CL18DA
Virtalähde	Li-ion akku 18 V (monijännite 18/36 V)
Leikkauskapasiteetti (hiiliteräs)	M6, M8, M10, M12, W5/16, W3/8, W1/2
Leikkauskapasiteetti (ruostumaton teräs)	W3/8
Tyhjäkäynti	28 min⁻¹
Paino (akusta riippuen)	3,1 - 3,6 kg
Äänenpainetaso	70 dB(A) (epävarmuus K=1,5 dB)
Äänitehotaso	78 dB(A) (epävarmuus K=1,5 dB)
Tärinä (tankoleikkaus)	< 0,8 m/s² (K=1,5 m/s²)
Tärkeimmät toiminnot	Automaattinen pysäytys, eteen-/taaksepäin, LED-valo, akun merkkivalo, koukku, keräysastia, asteikko, sisäänrakennettu jäysteenpoistin
Turvallisuus	Kytkimen lukitus, ylikuormitus- ja ylikuumenemissuoja, hätäpysäytys taaksepäin
Huolto ja puhdistus	Puhdista säännöllisesti lastut leikkurin ympäriltä, tarkista ruuvit, pyyhi kuivalla liinalla, varastoi alle 40°C
Varaosat ja korjattavuus	Vaihdettavat leikkurit (4 terää), välikkeet, jäysteenpoistin, kuusiokoloavain; korjaus valtuutetussa HiKOKI-huollossa
Mukana tulevat tarvikkeet	Leikkurit (M6, M8, M10, W3/8), välikkeet, jäysteenpoistin, kuusiokoloavain, asteikko, keräysastia, olkahihna, pinottava kotelo
Takuu	Kansallisten määräysten mukainen; ei kata käyttövirheitä tai normaalia kulumista

Usein kysytyt kysymykset - CL18DA HiKOKI

Kuinka akku asennetaan työkaluun?

Aseta akku paikalleen napaisuuksia noudattaen, kunnes se napsahtaa. Irrottaaksesi pidä kahvasta ja paina akun salpaa.

Kuinka leikata kierteitetty ruuvi oikein?

Aseta eteen-/taaksepäin-kytkin eteen-asentoon. Aseta ruuvi leikkuriin tukipuolen (B) puolelta kierteet kohdistaen. Vedä kytkin pohjaan leikataksesi. Työkalu pysähtyy automaattisesti auki-asentoon leikkauksen jälkeen.

Mitä tehdä, jos akku tyhjenee leikkauksen aikana?

Aseta eteen-/taaksepäin-kytkin taakse-asentoon samalla kun pidät kytkintä painettuna käynnistääksesi moottorin vastakkaiseen suuntaan ja vapauttaaksesi ruuvin. Vapauta kytkin irrottamisen jälkeen.

Kuinka vaihtaa leikkuri?

Irrota akku. Kierrä kuusiokoloruuvi auki mukana tulevalla avaimella. Vaihda leikkuri ja välike ruuvin koon mukaan. Varmista, että terien urat ovat oikein paikallaan (Kuva 5a). Kiristä ruuvi tiukasti.

Kuinka käyttää asteikkoa?

Kiinnitä asteikko työkaluun ristipääruuvilla halutun pituuden kohdistamisen jälkeen. Käytä sitä tarkkaan pituuteen leikkaamiseen. Poista se, jos sitä ei tarvita.

Kuinka käyttää keräysastiaa?

Kohdista astian liukukiskot kotelon kanssa ja lukitse salvat. Tyhjentääksesi avaa astian kansi. Irrota se leikataksesi pitkiä ruuveja.

Kuinka käyttää koukkua?

Koukkua käytetään työkalun väliaikaiseen ripustamiseen. Älä käytä sitä kantamiseen. Varmista, että työkalu ei luisu. Säilytä koukku työkalun alla olevassa salpassa käytön jälkeen.

Mitä säännöllistä huoltoa tarvitaan?

Jokaisen käytön jälkeen puhdista lastut leikkurin ympäriltä harjalla. Tarkista ruuvien kireys. Puhdista ulkopinta kuivalla liinalla. Säilytä kuivassa paikassa alle 40°C.

Minkä tyyppisiä ruuveja tällä työkalulla voi leikata?

Työkalu leikkaa kierteitettyjä ruuveja hiiliteräksestä kokoja M6, M8, M10, M12, W5/16, W3/8, W1/2 sekä ruuveja ruostumattomasta teräksestä W3/8. Käytä sopivaa leikkuria.

Mitä tehdä, jos työkalu pysähtyy ylikuumenemisen vuoksi?

Vapauta kytkin ja irrota akku. Anna työkalun jäähtyä varjoisassa paikassa. LED vilkkuu suojauksen aikana. Käytä uudelleen jäähtymisen jälkeen.

KÄYTTÖOHJE CL18DA HiKOKI

Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot.

Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa mainittu "sähkötyökalu"-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna.
Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä.
b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä.
Sähkötyökaluista lähtevät kipinåt võivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua.
Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa.
Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin.

Sähköiskun vaara on suurempi, jos kehosi on maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä.

d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä.

RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena.
Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja.

Suojavarüsteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarkoituksenmukaisissa olosuhteissa vähentää henkilövahinkoja.

c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä.

d) Poista säätöön tarvitut avaimet tai vääntimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti tasapainossa.

Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa.

f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvista osista.

Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein.

Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

h) Vaikka olisit tottunut työkalujen käyttäjä, älä sivuuta työkalun turvallisuusperiaatteita.

Huolimaton toiminta voi aiheuttaa vakavia vammoja sekunnin murto-osassa.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua.
Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla.

b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä.

Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava.

c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista.

Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa.

d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä.

e) Huolla sähkötyökalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä.

Suomi

Puutteellisesti huolletut sähkötyökalut aiheuttavat paljon onnettomuuksia.

f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

h) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja tarttumispinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa.

b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa. Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

d) Jos akkua käytetään väärin, siitä voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua. Akusta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja.

e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muunneltu. Vaurioituneet tai muunnellut akut voivat toimia ennalta-arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.

f) Suojaa akku tai työkalu tulelta tai liian korkeilta lämpötiloilta. Altistuminen tulelle tai yli 130°C:een lämpötilalle voi aiheuttaa räjähdyksen.

g) Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeiden mukaisen lämpötila-alueen ulkopuolella. Lataaminen väärin tai ilmoitetun alueen ulkopuolella olevissa lämpötiloissa voi vahingoittaa akkua ja lisätä tulipalon riskiä.

6) Huolto

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena.

b) Älä yritä korjata vaurioituneita akkuja. Akkujen huollon saa suorittaa vain valmistaja tai valtuutetut palveluntarjoajat.

TURVATOIMETN

Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä.

Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

JOHDOTON KIERRETANGON KATKAISIJA VAROVAISUUSTOIMENPITEET

1. Pidä työkalusta tukevasti kiinni käytön aikana. Muuten seurauksena voi olla onnettomuus tai loukkaantuminen. (Kuva 1)

2. Älä vie leikkuria sormiesi lähelle painaessasi kytkintä.

3. Älä käytä muiden kuin pehmeäteräsnaulojen leikkaamiseen. Tämä työkalu on suunniteltu erityisesti pehmeäteräsnaulojen leikkaamiseen. Työkalun käyttäminen nauloille, jotka eivät täytä teknisiä tietoja, saattaa vahingoittaa ruuvien kierteitä, jolloin mutterien paikalleen asetus ei onnistu. Älä käytä koskaan karkaistujen pulttien, erikokoisten naulojen, vahvistustankojen yms. leikkaamiseen.

4. Käytä muuttamalla eritysleikkureita suurikantaisen naulan koon mukaan. Leikkaaminen vääränkokoisella leikkurilla saattaa vahingoittaa kierrenauloja tai leikkurin reunoja.

5. Varmista, että naulojen ja leikkurin kierteet on oikein hammastettu ennen leikkaamisen aloittamista. Leikkaaminen ilman hammastusta vahingoittaa naulaa ja leikkuria.

6. Jos leikkuri on kiinnitetty väärään suuntaan tai leikkurin kiinnittimen pulti on löysä, leikkurin reuna saattaa vahingoittua, jolloin myös päälaite vahingoittuu. Kiinnitä leikkuri huolellisesti.

7. Naulojen leikkaaminen 10 mm tai sitä pienemmillä etäisyyksillä aiheuttaa riittämättömän hammastusetäisyyden leikkurin ja naulan välillä, jolloin leikkuri vahingoittuu. Leikkaa aina yli 10 mm etäisyydellä.

8. Kun leikataan kapeisiin paikkoihin kiinnitettyjä nauloja, varmista, että naulan ja ympäröivän materiaalin välillä on ainakin 12 mm. Jos etäisyys on alle 12 mm, leikkuri saattaa koskettaa ympäröivää materiaalia, jolloin leikkuri ja päälaite vahingoittuvat.

9. Kun tarkastat, puhdistat tai vaihdat leikkuria, ota akku pois päälaitteesta. Kytkin saattaa kytkeytyä vahingossa, mikä saattaa aiheuttaa onnettomuuden.

10. Kun tätä laitetta käytetään korkeilla paikoilla, varmista aina ennen käyttöä, että paikan alla ei varmasti ole ketään. Aseta työkalu vakaaseen ja turvalliseen paikkaan, kun sitä ei käytetä.

11. Lataa akku aina 0–40°C:n lämpötilassa. Lataaminen alle 0°C:n lämpötilassa johtaa vaaralliseen ylilataukseen. Akkua ei voi ladata yli 40°C:n lämpötilassa. Sopivin latauslämpötila on 20–25°C.

12. Älä käytä laturia yhtäjaksoisesti. Suoritettuasi latauksen, odota noin 15 minuuttia, ennen seuraavaa latausta.

13. Huolehdi, ettei ladattavan akun kytkentääukkoon pääse vierasta ainetta.

14. Älä koskaan pura akkua ja laturia.

15. Alä koskaan aiheuta ladattavaan akkuun oikosulkua. Akun oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

16. Alä hävitä akkua polttamalla. Jos akku poltetaan, se saattaa räjähtää.

17. Älä aseta laturin tuuletusrakoihin mitään. Jos laturin tuuletusrakoihin asetetaan metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.

18. Kun akun käyttöaika latauksen jälkeen käy liian lyhyeksi käytännön työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.

19. Kuluneen akun käyttö vahingoittaa laturia.

20. Kun tätä laitetta käytetään jatkuvasti, se saattaa ylikuumeta, jolloin moottori ja kytkin saattavat vahingoittua. Näin ollen lopeta työkalun käyttö hetkeksi, jos kotelo kuumenee.

21. Varmista, että akku on asennettu kunnolla paikoilleen. Jos se on yhtään löysällä, se voi irrota ja aiheuttaa qnnettomuuden.

22. Älä käytä laitetta, jos työkalu tai akun liittimet (akun kiinnike) ovat vahingoittuneet. Muussa tapauksessa akun asentamisen seurauksena voi olla oikosulku, joka voi aiheuttaa savun muodostumista tai syttymisen.

23. Pidä työkalun liittimet (akun kiinnike) puhtaina.

○ Varmista ennen käyttöä, että liitäntöjen alueella ei ole lastuja tai pölyä.

O Käytön aikana pyri estämään työkalulle kertyneiden lastujen tai pölyn putoaminen akun päälle.

○ Käytön aikana ja jälkeen työkalu on suojattava lastuilta ja pölyltä. Muussa tapauksessa seurauksena voi olla oikosulku, joka saattaa aiheuttaa savupäästöjä tai syttymisen.

1. Käytä työkalua ja akkua aina -5°C ja 40°C välisissä lämpötiloissa.

LITIUMIONIAKKUA KOSKEVA HUOMAUTUS

Litiumioniakun käyttöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttää virrantuoton.

Kun tuotetta käytetään alla kuvatuissa tapauksissa 1–3, moottori saattaa pysähtyä, vaikka kytkintä vedetään. Kyse ei ole viasta, vaan suojaustoiminnosta.

1. Kun jäljellä oleva akkuteho loppuu, moottori pysähtyy. Lataa akku tällöin välittömästi.

2. Jos työkalu ylikuormittuu, moottori saattaa pysähtyä. Vapauta tällöin työkalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa käyttöä sen jälkeen.

3. Jos akku ylikuumenee liian suuressa kuormituksessa, akkuvirta saattaa katketa. Lopeta tällöin akun käyttö ja anna akun jäähtyä. Voit jatkaa käyttöä sen jälkeen.

Ota huomioon myös seuraavat varoitukset ja huomautukset.

VAROITUS

Varmista, että otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää.

1. Varmista, että akun päälle ei kerry hiomalastuja tai pölyä.

○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa akun päälle.

○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry akun päälle.

○ Älä säilytä käyttämätöntä akkua hiomalastuille ja pölylle alttiissa paikassa.

○ Ennen akun varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

1. Älä pistä akkua terävällä esineellä, kuten naulalla, lyö sitä vasaralla tai astu sen päälle äläkä heitä akkua tai kohdista siihen voimakasta iskua.

2. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään muuttunutta akkua.

3. Älä käytä akkua muuhun kuin määritettyyn tarkoitukseen.

4. Jos akku ei lataudu kokonaan, vaikka ilmoitettu latausaika on kulunut, lopeta lataaminen välittömästi.

5. Älä altista akkua korkeille lämpötiloille tai korkealle paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliölle.

6. Poista akku välittömästi tulen lähettyviltä, jos huomaat „vuotoa tai pahaa hajua.

7. Älä käytä paikassa, jossa syntyy voimakasta staattista sähköä.

8. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos sen väri tai muoto muuttuu tai akku vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai akkulaturista äläkä käytä sitä.

9. Älä upota akkua tai anna nestemäisten aineiden päästä akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä.

10. Näyttöpaneelia on suojattava voimakkailta iskuilta ja sitä on varottava rikkomasta. Siitä voi seurata ongelmia.

11. Jos akkuun tartuu emäksistä voiteluainetta tai leikkuunestettä, pyyhi se nopeasti pois kuivalla liinalla. Muussa tapauksessa seurauksena voi olla kotelon vaurioituminen tai hajoaminen.

HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, älä hankaa silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti huolellisesti puhtaalla vedellä, kuten vesijohtovedellä. Muuten iho voi ärtyä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista, värin tai muodon muutoksia ja/tai muita epäsäännöllisyyksiä käyttäessäsi akkua ensimmäistä kertaa, älä käytä akkua, vaan palauta se toimittajalle tai myyjälle.

VAROITUS

Jos litiumioniakun napaan pääsee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita.

○ Älä pane säilytyskoteloon johtavaa materiaalia, nauloja tai lankaa, kuten rauta- tai kuparilankaa.

○ Estääksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen säilytyksen ajaksi niin, että tuuletin ei näy.

LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT

Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS

Ilmoita kuljetusliikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetusliikkeen ohjeita, kun järjestät kuljetusta.

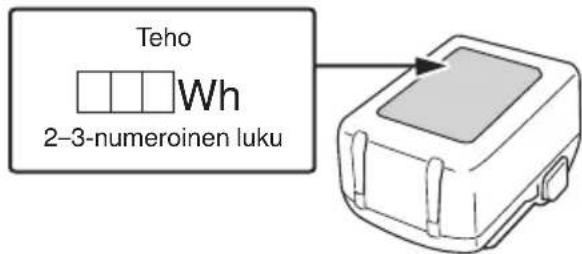

○ Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä.

○ Jos akkua kuljetetaan ulkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä.

Suomi

USB-LAITTEEN YHDISTÄMISEN VAROTOIMET (UC18YSL3)

Kun jokin odottamaton ongelma tapahtuu, tähän tuotteeseen kytketyssä USB-laitteessa olevat tiedot saattavat tuhoutua tai kadota. Varmuuskopioi aina kaikki USB-laitteessa olevat tiedot ennen kuin käytät sitä tämän tuotteen kanssa.

Huomaa, että yrityksemme ehdottomasti ei kanna vastuuta mistään tiedoista, jotka ovat tallennettu USB-laitteeseen, siinä tapauksessa, että ne tuhoutuvat tai häviävät. Emme myöskään vastaa mistään vahingoista, joita kytkettyyn laitteeseen saattaa tulla.

VAROITUS

○ Tarkista ennen käyttöä, ettei USB-liitoskaapeli ole viallinen tai vahingoittunut. Viallisen tai vahingoittuneen USB-kaapelin käyttäminen voi aiheuttaa savun muodostumista tai syttymisen.
○ Kun laitetta ei käytetä, peitä USB-portti kumisuojuksella. USB-porttiin kertyvä pöly jne. voi aiheuttaa savun muodostumista tai syttymisen.

HUOMAA

O USB-latauksessa saattaa esiintyä taukoja.
○ Kun USB-laitetta ei Iadata, irrota USB-laite laturista. Jos näin ei tehdä, USB-laitteen akun käyttöikä saattaa lyhentyä tai voi tapahtua yllättäviä onnettomuuksia.
○ Kaikkia USB-laitteita ei välttämättä voida ladata laitteen tyypistä riippuen.

OSIEN NIMET

Oheisessa luettelossa olevat numerot viittaavat kuviiin 1-31.

1	Ladattava paristo
2	Salpa (akku)
3	Kahva
4	Laturi
5	Latauksen merkkivalo
6	Eteen/taaksepäin kytkentäpainike
7	Kiinnike (A) (liikkuva puoli)
8	Kuusiokolokantaruuvi
9	Välirengas (käytetään vain M6, M8, M10, M12, W5/16 tai W3/8 kanssa)
10	Loveton puoli
11	Lovipuoli
12	Kiinnike (B) (kiinteä puoli)
13	Naula
14	Leikkuri

15	Oikea hammastus
16	Liipaisukytkin
17	Tukijalan pinta
18	Kattoon kiinnitetty naula
19	Katto
20	Asteikko
21	Kansi
22	Koukku
23	Salpa (koukku)
24	Tasaaja
25	Pihdit
26	Kiinteä leikkuri
27	Siirrettävä leikkuri
28	Leikkausasento
29	Tarvittava pituus
30	Nuppipultti
31	Kiristä
32	Löysää
33	Mittausasento
34	Aukko (nuppipultti)
35	Pituus (leikkausasento-asteikko (päärunko)) = 43 [mm]
36	Asteikko (päärunko)
37	LED-valo
38	Keräyslaatikko
39	Salpa (keräyslaatikko)
40	Kotelo
41	Liukusäädin (kotelo)
42	Liukusäädin (keräyslaatikko)
43	Olkahihna
44	Koukku (A)
45	Katkeaminen
46	Vääntyminen
47	Leikkurin neljä reunaa
48	Kuusioavain
49	Jäljellä olevan varauksen merkkivalon kytkin
50	Jäljellä olevan varauksen merkkivalo
51	Näyttö

SYMBOLIT

VAROITUS

Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön.

	CL18DA: Johdoton kierretangon katkaisija
	Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas.
[YSX3]	Koskee vain EU-maitaÄlä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana!Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen.
	Tasavirta
V	Nimellisjännite
n0	Kuormittamaton nopeus
	Irrota akku
	Varoitus
	Kiellettyä toimintaa

TEKNISET TIEDOT

1. Sähkötyökalu

Malli CL18DA
Tyhjäkäynti-isku 28 min		-1
Kapasiteetti	Pehmeäteräsnaulat	M12, M10, M8, M6, W1/2, W3/8, W5/16
	Ruostumatto-masta teräk-sestä valmiste-tut teräsnaulat	W3/8
Ladattava akku BSL1815–BSL36B18X
Paino*1		3,1–3,6 kg

*1 Paino: EPTA-menettelyn 01/2014 mukaan Käytettävän akun mukaan. Raskain paino on mitattu BSL36B18X:llä.

1. Akku (myydään erikseen)

Malli Jännite	Akun kapasiteetti
BSL36A18X 36	/ 18 V * 1	2,5 / 5,0 Ah *1

*1 Työkalu vaihtaa jännitealuetta automaattisesti.

PERUSVARUSTEET

	CL18DA
	NNP
M6-leikkuri 2
M6-välirengas 2
M8-leikkuri 2
M8-välirengas 2
M10-leikkuri 2
M10-välirengas 2
W3/8-välirengas 2
M8-tasaaja 1
Kuusioavain 1
Asteikko 1
Keräyslaatikko 1
Pinottava kotelo	1
Olkahihna	1

Perusvarusteet voivat muuttua ilman erillistä ilmoitusta.

VALINNAINEN LISÄVARUSTE (myydään erikseen)

1. Paristo

Naulakoko	Leikkureiden ja välirenkaidenyhdistäminen
M12	M12-leikkuri (×2)M12-välirengas (×2)
M10	M10-leikkuri (×2)M10-välirengas (×2)
M8	M8-leikkuri (×2)M8-välirengas (×2)
M6	M6-leikkuri (×2)M6-välirengas (×2)
W1/2	W1/2-leikkuri (×2)

Suomi

W3/8	W3/8-leikkuri (×2)W3/8-välirengas (×2)
W5/16	W5/16-leikkuri (×2)W5/16-välirengas (×2)

1. Tasaaja

Naulakoko
M12
M10
M8
M6
W1/2
W3/8
W5/16

4. Olkahihna

Kiinnittämällä olkahihnan tuotteen mukana toimitettavaan koukkuun (A), voit kantaa tuotetta kuvassa 23 näytetyllä tavalla.

HUOMAUTUS

O Säädä olkahihna sopivaan pituuteen ennen käyttöä.

O Älä käytä olkahihnaa, jos se on vaurioitunut.

Valistusvarusteet voidaan vaihtaa ilmoittamatta.

KÄYTTÖKOHTEET

○ Suurikantaisten valantateräsnaulojen leikkaaminen.

PARISTON POISTO JA ASENNUS

1. Pariston poisto

Pidä lujasti kiinni kahvasta, paina salpoja ja irrota paristo (Kts. Kuva 2).

HUOMAUTUS

Alä koskaan kytke paristoa oikosulkuun.

2. Akun asennus

Tarkista akun napaisuus ja työnnä se paikoilleen (Kts. Kuva 2).

LATAUS

Lataa akku ennen sähkötyökalun käyttöä seuraavasti.

1. Liitä laturin verkkojohto pistorasiaan.

Kun laturin pistoke liitetään pistorasiaan, latausmerkkivalo vilkkuu punaisena. (Katso taulukko 1)

2. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan 3 mukaisesti (sivulla 2).

3. Lataus

Kun akku asetetaan laturiin, lataus alkaa ja merkkivalo vilkkuu sinisenä. Kun akku on täysin latautunut, merkkivalo palaa vihreänä. (Katso taulukko 1)

(1) Latausmerkkivalon ilmoitukset

Latausmerkkivalon ilmoitukset näkyvät taulukon 1 mukaisesti laturin ja ladattavan akun tilan mukaan.

Taulukko 1: Latausmerkkivalon ilmoitukset näkyvät

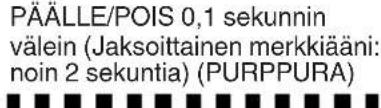

PÄÄLLE/POIS 0,5 sekunnin välein (PUNAINEN)	Ennen latausta *1
	Varaus alle 50%
	Varaus alle 80%
	Varaus yli 80%
	Lataus valmis
	Ylikuumentumisen aiheuttama valmiustila *2
	Lataaminen ei onnistu *3

HUOMAA

*1 Jos punainen valo vilkkuu edelleen, vaikka laturi on kiinnitetty, varmista, että akku on kokonaan paikallaan.

*2 Akku on ylikuumentunut. Lataaminen ei onnistu. Vaikka lataaminen käynnistyy heti, kun akku on jäähtynyt, vaikka se jätetään paikalleen, paras käytäntö on irrottaa akku ja antaa sen jäähtyä varjoisassa, hyvin ilmastoidussa paikassa ennen lataamista.

*3 Akun tai laturin toimintahäiriö

- Työnnä akku kunnolla paikalleen.

– Varmista, ettei akun kiinnikkeeseen tai liittimiin ole tarttunut vieraita aineita. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen.

○ Kun akkulaturi on ollut käytössä jatkuvasti, se kuumenee ja voi aiheuttaa vikoja. Kun lataus on valmis, anna laturin olla käyttämättömänä 5 minuuttia ennen seuraavaa latausta.

(2) Tietoa akun lämpötiloista ja latausajasta (Katso taulukko 2)

Taulukko 2

Malli UC18YSL3
Akun tyyppi Li-ion
Latausjännite 14,4–18 V
Lämpötilat, joissa akku voidaan ladata		0°C–50°C
Akun kapasiteetin arvioitu latausaika (lämpötilassa 20°C)	1,5 Ah 15 min
	2,0 Ah 20 min
	2,5 Ah 25 min
Akun kapasiteetin arvioitu latausaika (lämpötilassa 20°C)	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32	min
	6,0 Ah 38	min
Monivolttiakun kapasiteetin arvioitu latausaika (lämpötilassa 20°C)	1,5 Ah(× 2 laite)	20 min
	2,5 Ah(× 2 laite)	32 min
	4,0 Ah(× 2 laite)	52 min
Akkukennojen määrä 4–10
USB-latausjännite 5 V
USB-latausvirta 2 A
Paino 0,6 kg

HUOMAA

○ Latausaika voi vaihdella riippuen ympäristön lämpötilasta ja virtalähteen jännitteestä.
○ Jos lataaminen kestää kauan

– Lataaminen kestää kauemmin erittäin matalissa lämpötiloissa. Lataa akku lämpimässä paikassa (kuten sisällä).
– Ilmanvaihtoaukkoa ei saa peittää. Muussa tapauksessa laitteen sisäosat ylikuumenevat, mikä heikentää laturin suorituskykyä.
– Jos jäähdytystuuletin ei toimi, korjauta ottamalla yhteyttä valtuutettuun HiKOKI-huoltoliikkeeseen.

1. Irrota laturin virtajohto pistorasiasta.

2. Pidä laturista tiukasti kiinni ja vedä akku pois.

HUOMAA

Muista poistaa akku laturista käytön jälkeen ja säilytä sitä laturista irrallaan.

Tietoa uusien akkujen jne. sähköpurkauksesta

Koska uusien ja pitkään käyttämättömänä olleiden akkujen sisällä oleva kemiallinen aine ei ole aktiivista, sähköpurkaus saattaa olla heikko, kun akkuja käytetään ensimmäisen ja toisen kerran. Tämä on tilapäinen ilmiö, ja normaali latausaika palautuu, kun akut ladataan 2–3 kertaa.

Näin saat akut kestämään pidempään.

(1) Lataa akut, ennen kuin ne tyhjenevät kokonaan. Kun huomaat, että sähkötyökalun teho heikkenee, lopeta työkalun käyttö ja lataa sen akku. Jos jatkat työkalun käyttöä ja sähkövirta kuluu loppuun, akku saattaa vahingoittua ja sen käyttöikä saattaa lyhentyä.
(2) Vältä lataamista korkeissa lämpötiloissa. Akku on kuuma heti käytön jälkeen. Jos tällainen akku ladataan heti käytön jälkeen, sen sisällä oleva kemiallinen aine heikentyy ja akun käyttöikä lyhenee. Anna akun jäähtyä hetken aikaa ja lataa se vasta sitten.

USB-LAITTEEN LATAAMINEN

○ USB-laitteen lataaminen pistorasiasta (Kuva 30 (a))
○ USB-laitteen ja akun lataaminen pistorasiasta (Kuva 30 (b))
O USB-laitteen lataaminen (Kuva 31)

ENNEN KÄYTTÖÄ

1. Työympäristön valmistelu ja tarkastus

Varmista, että työympäristö täyttää kaikki sille asetetut vaatimukset.

2. Pariston tarkastus

Varmista, että paristo on asetettu lujasti paikalleen. Jos se on vähänkin löysällä, se saattaa puodota ja aiheuttaa onnettomuuden.

3. Eteen/taaksepäin kyntentäpainikkeen säätö

(1) Paina eteen/taaksepäin kytkentäpainiketta oikealta Kuva 4 (a) näytetyllä tavalla. Leikkaaminen on mahdollista.
(2) Asettamalla eteen/taaksepäin-kytkentäpainikkeen lukitusasentoon kuvassa 4 (b) näytetyllä tavalla moottori ei käynnisty edes liipaisinkytkintä vetämällä. Kun kannat påälaitetta tai panet sen säilöön, tai kun pysäytät käytön, aseta eteen/taaksepäin kytkentäpainike lukitusasentoon (Kuva 4 (b)).
(3) Paina eteen/taaksepäin-kytkentäpainiketta vasemmalta kuvassa kuvassa 4 (c) näytetyllä tavalla. Samalla, kun painat painiketta alas, vedä liipaisinkytkintä niin, että leikkuri saadaan otettua pois naulasta. Aseta tähän asentoon vain silloin, kun ladattava akku on kulunut ja laite pysähtynyt käytön aikana. Katkaise kytkin pois päältä heti, kun leikkuri on otettu pois naulasta.

HUOMAUTUS

Älä yritä leikata taaksepäin-asennossa (Kuva 4 (c)). Jos yrität leikata tässä asennossa, moottori ylikuormittuu eikä leikkaaminen onnistu. Älä koskaan paina päälaitetta liian lujaa, koska se saattaa vahingoittua.

4. Tarkista leikkurin koko, kiinnityssuunta, kiinnityspultti ja välirengas.

(1) Leikkurin koko vaihtelee leikattavien naulojen mukaisesti. Kiinnitä aina naulalle sopivan kokoinen leikkuri.
(2) Kun leikkurin asennusasentoa vaihdetaan, leikkureiden on oltava oikeissa asennoissa toisiinsa nähden. Aseta työkalun rungon etupuolelta (kannen puolelta) katsottuna leikkureiden sivuilla olevat lovet siten, että osat ja ovat järjestettyinä kuvassa 5 (a) näkyvällä tavalla.
(3) Varmista varusteisiin kuuluvalla kuusioavaimella, että leikkurin kiinnittävä kuusiokolokantapultti on kiristetty tiukasti (Kuva 5). Laitteen käyttö pultin ollessa löysällä saattaa vahingoittaa päälaitetta ja leikkuria.

(4) Naulan koosta riippuen saattaa olla tarpeen asentaa erikoinen välirengas leikkuriin.

[1] Käytettäessä M6-, M8-, M10-, W5/16-leikkuria Aseta leikkuri kiinnikkeen leikkurin kiinnitysloveen, aseta välirengas ja W3/8-välirengas leikkurin ja kiinnittimen väliin ja käytä kuusiokolokantapulttia kiristääksesi ja kiinnittääksesi. (Kuva 28)

[2] Käytettäessä M12-, W3/8-leikkuria Aseta leikkuri kiinnikkeen leikkurin kiinnitysloveen, aseta vällirengas leikkurin ja kiinnittimen väliin ja käytä kuusiokolokantapulttia kiristääksesi ja kiinnittääksesi. (Kuva 28)

HUOMAUTUS

Kuten kuvassa 5 (b) esitetään, jos leikkurit yhdistetään siten, että kumpikin loveton puoli tai lovipuoli osoittaa ulos, naulojen ja leikkurin kierteet eivät vastaa toisiaan. Tämä saattaa vahingoittaa leikkurin reunaa tai kuluttaa laitetta ennenaikaisesti.

HUOMAA

Välirengasta ei tarvitse käyttää W1/2-leikkurin kanssa. Katso lisätietoja kohdasta "LEIKKURIN KÄYTTÖIKÄ JA VAIHTO".

KÄYTTÖ

HUOMAUTUS

○ Älä vie leikkuria sormiesi lähelle painaessasi liipaisinkytkintä.
○ Leikkaamisen jälkeen naulan leikkausosa on erittäin terävä ja siten vaarallinen. Käsittele naulaa varoen.

1. Tavallinen leikkaustapa

(1) Kuten kuvassa 6 esitetään, aseta leikattava naula leikkuriin kiinnikkeen (B) puolelle varmistaen, että kierteet hammastuvat oikein.
(2) Samalla kun pidät naulan vaakasuorassa asennossa, vedä liipaisinkytkintä lujasti naulan leikkaamiseksi (Kuva 7).
(3) Kun naula on katkaistu, jos liipaisinkytkintä vedetään edelleen, leikkuri pysähtyy automaattisesti täysin avoimeen tilaan. Vapauta liipaisinkytkin automaattisen pysäytyksen jälkeen.

HUOMAUTUS

Kun liipaisinkytkintä vedetään jatkuvasti, leikkuri pysähtyy automaattisesti täysin avoimeen tilaan. (Automaattinen pysäytystoiminto) Jos kytkin vapautetaan leikkurin liikkeen puolivälissä, leikkuri pysähtyy kyseiseen asentoon.

1. Leikkausten lukumäärä (akun yhdellä latauksella) Katso alla olevasta taulukosta akun yhden latauskerran leikkausten lukumäärä.

Taulukko 3

Naulakoko	Pehmeä teräs* (S235JR)	Ruostumaton teräs* (EN 1.4301)
W5/16 Noin	2100 —
W3/8 Noin	1400 Noin 750
W1/2 Noin	400 —
M6 Noin 3	150 —
M8 Noin 1	850 —
M10 Noin 1	150 —
M12 Noin 7	70 —

* Kun käytössä on akku BSL36A18X Leikkausten lukumäärä voi myös hieman vaihdella ympäristön lämpötilan, akun ominaisuuksien ja leikkurin tilan mukaisesti.

3. Paikallaan tapahtuva leikkaustyö (Kuva 8)

Aseta paikallaan tapahtuvan leikkaustyön aikana tuotteen tukijalan pinnat tukevasti lattialle, aseta naula KIINNIKKEEN (B) puolella olevan kiinteän leikkurin kierteittyihin aukkoihin ja suorita leikkaus.

1. Jo kiinnitettyjen naulojen leikkaaminen (Kuva 9) Kun leikkaat katosta riippuvaa naulaa, aseta naula siten, että sen kierteen päät sopivat kunnolla kiinnikkeen (B) puolella olevaan leikkuriin, ja vedä liipaisinkytkin pohjaan asti naulan leikkaamiseksi.

HUOMAUTUS

○ Kun leikkaat roikkuvaa naulaa, pidä kiinni naulan leikattavasta osasta sen putoamisen estämiseksi. Varo putoavia leikattuja nauloja. Ne aiheuttavat onnettomuus- tai loukkaantumisriskin.

○ Jos asteikkoa pakotetaan voimakkaasti kattoa vasten, se voi vahingoittaa kattoa tai vääntää tai vahingoittaa asteikkoa.

O Pyyhi tuotteen kannen pinnalla oleva lika kuivalla liinalla. Jos kannen pinnalla on likaa, se voi siirtyä kattoon.

○ Jos et tarvitse asteikkoa, irrota se ennen käyttöä.

5. Naulan poistaminen laitteesta leikkaustoiminnon aikana

Jos akku kuluu leikkaustoiminnon aikana niin, että moottori pysähtyy, tai jos se pysähtyy naulan takertuessa leikkauksen aikana, vedä liipaisinkytkintä samalla kun painat eteenpäin-/taaksepäinkytkentäpainiketta taaksepäin. Moottori pyörii vastakkaiseen suuntaan ja naula voidaan poistaa leikkurista (Kuva 10).

HUOMAUTUS

○ Aseta se taaksepäin-asentoon vain, jos akun jäljellä oleva varaustila on alhainen, ja moottorin pyöriminen pysähtyy naulan leikkaamisen aikana, tai jos se pysähtyy, koska naula takertuu leikkaamisen aikana.
○ Jos poistat leikkurin naulasta ja pidät kytkintä vedettynä, leikkuri pysähtyy automaattisesti täysin avattuun tilaan.
○ Jos yrität leikata naulaa taaksepäin-asennossa, moottori ylikuormittuu eikä leikkaa. Se kuormittaa myös työkalun runkoa liikaa ja voi vahingoittaa sitä, joten älä leikkaa taaksepäin-asennossa.

6. Koukun käyttö

Koukun avulla laite voidaan asettaa riippumaan tilapäisesti käytön aikana (Kuva 11).

HUOMAUTUS

O Älä koskaan kiinnitä laitetta koukun avulla itseesi.
○ Kun käytät koukkua, varmista, ettei päälaite pääse liukumaan ja putoamaan eikä muutu epävakaaksi esim. tuulen takia.
O Älä koskaan ripusta laitetta vyöhön tms., sillä se voi aiheuttaa onnettomuuden. (Kuva 13)
○ Älä käytä koukkua, jos se on pahasti vääntynyt, murtunut tai siinä on muita poikkeavuuksia.

HUOMAA

Aseta koukku käytön tai säilytyksen ajaksi päälaitteen pohjassa olevaan salpaan. (Kuva 12)

7. Tasaajan käyttö

HUOMAA

Käytä naulan koolle sopivaa erikoistasaajaa. Jos mutteri ei tahdo mennä leikkausasentoon, kiristä mutteria tiukasti pihdeillä tai irrota varusteisiin kuuluvan tasaajan avulla ruuvin kierteen purse.

Aseta naula tasaajan aukkoon. Pidä naulasta kiinni pihdeillä ja pyöritä tasaajaa 5 – 6 kertaa oikealle purseen irrottamiseksi ja irrota sitten tasaaja pyörittämällä vastakkaiseen suuntaan (Kuva 14).

HUOMAUTUS

Tämä tasaaja on suunniteltu kierretangon katkaisijalle. Metallisahalla tai levyhiomakoneella leikattujen naulojen purse on liian suuri tälle tasaajalle, joten tasaaja ei pyöri eikä purseen poistaminen onnistu.

Kun tasaajaa ei käytetä, säilytä sitä työkalun rungossa. (Kuva 15)

Leikkurin kiinnitystavasta riippuen naulan leikkausreunan ympärille jää eri määrä purseita leikkauksen jälkeen. Jos leikkuri on kiinnitetty vasemmanpuoleiseen kiinnityspisteeseen edestä (kannen puolelta) katsottuna siten, että leikkurin lovi on ylöspäin. (Kuva 16 [A]) Purseita on vähän kuvan 16 (a) puolella, ja purseita on paljon kuvan 16 (b) puolella. Jos vaihdat ja kiinnität leikkurit uudelleen kuvissa 16 [1] – [4] esitetyllä tavalla, voit leikata pitkiä aikoja kuvassa 16 (a) (b) esitetyssä tilassa.

Jos leikkuri on kiinnitetty oikeanpuoleiseen kiinnityspisteeseen edestä (kannen puolelta) katsottuna siten, että leikkurin lovi on ylöspäin. (Kuva 17 [A]) Purseita on useita kuvan 17 (a) puolella, ja purseita on vähän kuvan 17 (b) puolella. Jos vaihdat ja kiinnität leikkurit uudelleen kuvissa 17 [1] – [4] esitetyllä tavalla, voit leikata pitkiä aikoja kuvassa 17 (a) (b) esitetyssä tilassa.

HUOMAUTUS

Jos käytät leikkuria, jossa ei ole kaiverrettuja numeroita, käytä lovea visuaalisena ohjeena leikkurin kiinnityssuuntaa vaihdettaessa. Asennussuunnan vaihtomenetelmä on sama kuin kuvissa 16 ja 17.

8. Asteikon käyttö

Jos käytät mukana toimitettua asteikkoa, ja kun olet kohdistanut tarvittavaan pituuteen asteikolla, kiinnitä asteikko paikalleen nuppipultilla ja suorita sitten leikkaustyö. (Kuva 18 (a))

Sitä voidaan käyttää samalla tavalla vastakkaisella puolella. (Kuva 18 (b))

Jos käytät päärungon asteikkoa, kohdista tarvittavaan pituuteen työkalun runkoon kiinnitetyllä asteikolla ja suorita sitten leikkaustyö. (Kuva 19)

9. LED-valon käyttö

Kun kytkintä vedetään, LED-valo syttyy. LED-valo sammuu noin 10 sekunnin kuluttua kytkimen vapauttamisesta. (Kuva 20)

HUOMAUTUS

Älä katso suoraan valoon tai osoita valoa kenenkään silmiin.

Jos valo paistaa silmiin jatkuvasti, se voi vahingoittaa silmiä.

10. Automaattinen pysäytystoiminto

Jos liipaisinkytkintä vedetään jatkuvasti naulan leikkaamisen jälkeen, leikkuri pysähtyy automaattisesti täysin avoimeen tilaan.

HUOMAA

○ Jos kytkintä vedetään jatkuvasti myös käänteisessä pyörimisessä, leikkuri pysähtyy automaattisesti täysin avoimeen tilaan.

○ Jos kytkintä vedetään leikkurin ollessa täysin avoimessa tilassa käänteisessä pyörimisessä, työkalu ei toimi.

11. Työkalun suojaustoiminto

Jos yrität leikata materiaalia, joka ylittää leikkauskapasiteetin, kuten raudoitusrautaa tai leikkuriin sopimatonta naulakokoa, tai jos työskentelet jatkuvasti ja työkalun runko ylikuumenee, työkalun suojaustoiminto aktivoituu eikä leikkaus ole mahdollista.

HUOMAA

O Kun työkalu pysähtyy suojaustoiminnon vuoksi, LED vilkkuu.

○ Jos se pysähtyy suojaustoiminnon vuoksi, se toimii ainoastaan "taaksepäin-asennossa".

12. Keräyslaatikon käyttö

Kiinnitä keräyslaatikko painamalla samanaikaisesti vasenta ja oikeaa salpaa, ja kohdista kotelon ja keräyslaatikon liukusäätimet ja kiinnitä sitten keräyslaatikko. (Kuva 21)

Irrota keräyslaatikko toimimalla yllä olevien ohjeiden mukaan käänteisessä järjestyksessä.

Kun hävität lastut ja pölyn, kierrä ja avaa kansi kuvassa 22 esitetyllä tavalla.

HUOMAA

Kun leikkaat pitkiä nauloja, irrota keräyslaatikko tai avaa sen kansi kuvassa 22 esitetyllä tavalla sen käytön aikana.

13. Tietoja jäljellä olevan latauksen merkkivalosta

Kun painat jäljellä olevan latauksen merkkivalon painiketta, lataustilan merkkivalo syttyy ja voit tarkistaa jäljellä olevan latauksen määrän. (Kuva 29) Kun nostat sormesi jäljellä olevan latauksen merkkivalon kytkimeltä, jäljellä olevan latauksen merkkivalo sammuu. Taulukossa 4 näytetään jäljellä olevan latauksen merkkivalon tila ja akussa jäljellä olevan virran määrä.

Taulukko 4

Palaa;Akun varaus on yli 75%.

	Palaa;Akun varaus on 50–75%.
	Palaa;Akun varaus on 25–50%.
	Palaa;Akun varaus on alle 25%.
	Vilkkuu;Akku on melkein tyhjä. Lataa akku mahdollisimman pian.
	Vilkkuu;Lataaminen keskeytetty korkean lämpötilan takia. Irrota akku laturista ja anna sen jäähtyä kokonaan.
	Vilkkuu;Lataaminen keskeytetty vian tai toimintahäiriön vuoksi. Akku voi olla viallinen, joten ota yhteyttä jälleenmyyjään.

HUOMAA

○ Kun käytössä on monijännitteinen akku, tarkista jäljellä oleva varaus akussa olevasta merkkivalosta.

○ Varo, ettei kytkinpaneeli saa kovia iskuja eikä rikkoudu. Siitä voi seurata ongelmia.

○ Akun virrankulutuksen säästämiseksi jäljellä olevan latauksen merkkivalo syttyy, kun painat latauksen merkkivalon kytkintä.

LEIKKURIN KÄYTTÖIKÄ JA VAIHTO

1. Leikkurin käyttöikä

Kuten kuvassa 24 esitetään, toistuva leikkaaminen saattaa aiheuttaa leikkurin reunan halkeamisen tai vääntymisen. Tällaisen leikkurin käyttö aiheuttaa purseita naulojen leikkauskohtaan, jolloin kierteet menevät rikki. Hyvää leikkaustulosta ei saada eikä mutterin asetus onnistu. Kuten kuvassa 25 esitetään, leikkurin neljässä kohdassa on reuna. Muuta kuvassa 27 kuvatulla tavalla kiinnityssuuntaa niin, että kaikki neljä reunaa tulevat käytetyiksi. Jos mutteri ei sovi naulaan reunan halkeaman tai vääntymisen vuoksi, muuta leikkurin kiinnityssuuntaa käyttääksesi reunaa, jossa ei ole halkeamia eikä vääntymiä, tai vaihda leikkuri uuteen.

2. Leikkurin kiinnityssuunnan muutto tai leikkurin vaihto

(1) Ennen irrottamista:

[1] Aseta eteenpäin-/taaksepäin-kytkentäpainike lukitusasentoon (Kuva 4 (b)).

[2] Ota ladattava akku pois päälaitteesta.

(2) Irrottaminen Irrota kuusiokolokantapultti varusteisiin kuuluvalla kuusiotankoavaimella. Leikkuri ja välirengas voidaan nyt irrottaa (Kuva 26).

(3) Ennen kiinnittämistä

[1] Leikkurissa on neljä leikkauskohtaa. Kuten kuvassa 27 esitetään, leikkurin asennusasentoa muuttamalla leikkuria voidaan käyttää neljä kertaa.

[2] Kun leikkurin asennusasentoa vaihdetaan, leikkureiden on oltava oikeissa asennoissa toisiinsa nähden. Aseta työkalun rungon etupuolelta (kannen puolelta) katsottuna leikkureiden sivuilla olevat lovet siten, että osat ja ovat järjestettyinä kuvassa 5 (a) näkyvällä tavalla.

[3] Jos leikkurin terässä on halkeamia tai vääntymiä tai jos leikkurin kiinnittimen pinnalla on kohoutumia, tasaa paikka viilalla.

Suomi

[4] Poista harjalla kiinnikkeen leikkurin loveen jääneet täytteet.

HUOMAUTUS

Kuten kuvassa 5 (b) esitetään, jos leikkurit yhdistetään siten, että kumpikin loveton puoli tai lovipuoli osoittaa ulos, naulojen ja leikkurin kierteet eivät vastaa toisiaan. Tämä saattaa vahingoittaa leikkurin reunaa tai kuluttaa laitetta ennenaikaisesti.

○ Jos käytät leikkuria, jossa ei ole kaiverrettuja numeroita, käytä lovea visuaalisena ohjeena leikkurin kiinnityssuuntaa vaihdettaessa. Asennussuunnan vaihtomenetelmä on sama kuin kuvissa 27.

(4) Kiinnittäminen

[1] Käytettäessä M6-, M8-, M10-, W5/16-leikkuria Aseta leikkuri kiinnikkeen leikkurin kiinnitysloveen, aseta välirengas ja W3/8-välirengas leikkurin ja kiinnittimen väliin ja käytä kuusiokolokantapulttia kiristääksesi ja kiinnittääksesi. (Kuva 28)

[2] Käytettäessä M12-, W3/8-leikkuria Aseta leikkuri kiinnikkeen leikkurin kiinnitysloveen, aseta välirengas leikkurin ja kiinnittimen väliin ja käytä kuusiokolokantapulttia kiristääksesi ja kiinnittääksesi. (Kuva 28)

HUOMAA

Välirengasta ei tarvitse käyttää W1/2-leikkurin kanssa.

HUOMAUTUS

○ Kuusiokolokantapultti on kiristettävä riittävästi kuusioavaimella.

○ Käytä naulan koolle sopivia leikkureita ja välirenkaita. Vääränkokoisten leikkureiden ja välirenkaiden käyttö tai väärä yhdistäminen vahingoittaa naulaa ja leikkuria.

HUOLTO JA TARKASTUS

VAROITUS

Muista irrottaa ladattava akku laitteesta tarkastuksen ja puhdistuksen aikana.

1. Huolto käytön jälkeen

Puhdista käytön jälkeen harjalla tms., erityisesti leikkurin leikkauskohdan ympäriitä.

2. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

3. Ulkopinnan puhdistus

Jos sähkötyökalussa on likaa, pyyhi se kuivalla, pehmeällä kankaalla tai saippuavedellä kostutetulla kankaalla. Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

4. Liittimien tarkastus (työkalu ja akku)

Varmista, että liittimillä ei ole lastuja tai pölyä. Tarkista tarvittaessa ennen käyttöä, käytön aikana ja sen jälkeen.

HUOMAUTUS

Poista liittimille mahdollisesti kerääntynyt lika ja pöly. Muussa tapauksessa seurauksena voi olla toimintahäiriö.

5. Säilytys

Säilytä sähkötyökalu ja akku lasten ulottumattomissa ja paikassa, jonka lämpötila on alle 40°C.

HUOMAA

Litiumioniakkujen säilytys.

Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista.

Akkujen pitkäaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta.

Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa.

Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku.

6. HiKOKIn valtuutettu huoltokeskus:

Katso osoitteet osoitteesta https://hikoki-powertools.eu.

HUOMAUTUS

Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

Tärkeä huomautus HiKOKIn akkutoimisten sähkötyökalujen akuista

Käytä aina jotain määrittämistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittämämme akun kanssa tai kun akku puretaan ja sitä muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto).

TAKUU

Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen.

HUOMAA

Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

Tietoja ilmavälitteisestä melusta ja tärinästä

Mittausarvot on määritetty EN62841-standardin mukaan ja ilmoitettu ISO 4871 -standardin mukaisesti.

Mitattu A-painotteinen äänitehotaso: 78 dB (A)

Mitattu A-painotteinen äänipainearvo: 70 dB (A)

Epävarmuus K: 1,5 dB (A).

Käytä kuulonsuojaimia.

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN62841-standardin mukaisesti määritettynä.

Kierretankojen leikkaaminen:

Värähtelyemissioarvo ah<0,8 m/s²

Epävarmuus K = 1,5 m/s²

Ilmoitettu tärinän kokonaisarvo ja ilmoitettu melupäästöarvo on mitattu standardoidun testausmenetelmän mukaisesti, ja niitä voidaan käyttää työkalujen vertaamiseen keskenään. Niitä voidaan käyttää myös altistumisen alustavaan arviointiin.

VAROITUS

○ Sähkötyökalun varsinaisen käytön aikana ilmenevä tärinä ja melupäästöt voivat poiketa ilmoitetusta kokonaisarvosta sen mukaan, miten työkalua käytetään ja erityisesti, millaista työkappaletta käsitellään, ja

○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisissa käyttötilanteissa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä käynnistysajan lisäksi).
