KÄYTTÖOHJE NV 1845DA HiKOKI

Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet.

Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara.

Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten.

Varoituksissa mainittu "sähkötyökalu"-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna.
Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä.
b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoïssa, kuten paikoïssa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä.
Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua.
Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa.
Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin.

Sähköiskun vaara on suurempi, jos kehosi on maadoitettu.

c) Älä altista sähkötyökaluja sateelle tai kosteudelle.

Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä.

d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista.

Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa.

e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa.

Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä.

RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena.

Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon.

b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja.

Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarkoituksenmukaisissa olosuhteissa vähentää henkilövahinkoja.

c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista.

Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä.

d) Poista säätöön tarvitut avaimet tai vääntimet sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon.

e) Älä kurkottele. Seiso aina vakaasti tasapainossa.

Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa.

f) Käytä sopivia vaatteita. Älä käytä liian löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista.

Löysät vaatteet, korut ja pitkät hiukset voivat tarttua liikkuviin osiin.

g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja että niitä käytetään oikein.

Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua.

Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla.

b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä.

Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava.

c) Irrota pistoke virtalähteestä ja/tai akku sähkötyökalusta ennen säätöjen tekemistä, osien vaihtamista tai sähkötyökalujen varastoimista.

Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa.

d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin.

Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä.

e) Huolla sähkötyökalut. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät.

Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä.

Puutteellisesti huolletut sähkötyökalut aiheuttavat paljon onnettomuuksia.

f) Pidä leikkuutyökalut terävinä ja puhtaina.

Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ.

Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa.

b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran.

c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisijinsa.

Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon.

d) Jos akkua käytetään väärin, siitä voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua.

Akusta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja.

6) Huolto

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia.

Tämä pitää sähkötyökalun turvallisena.

TURVATOIMETN

Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä.

Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

AKKUKÄYTTÖINEN HUOPAKATTONAULAIN TURVALLISUUTTA KOSKEVAT VAROITUKSET

1. On aina oletettava, että työkalussa on kiinnittimiä. Huolimaton käsittely voi johtaa kiinnikkeiden tahattomaan laukeamiseen ja henkilövahinkoihin.

2. Älä osoita työkalulla itseäsi tai ketään lähistöllä olevaa. Odottamaton laukaisu käynnistää kiinnittimen kiinnityksen aiheuttaen loukkaantumisen.

3. Älä käynnistä työkalua, ellei sitä pidetä lujasti työstökappaletta vasten. Jos työkalu ei kosketa työstökappaletta, kiinnitin saattaa suuntautua pois kohteesta.

4. Irrota työkalu virtalähteestä, kun kiinnitin on juuttunut työkaluun. Pistorasiaan kytketty naulain voi juuttuneen kiinnikkeen irrottamisen yhteydessä laueta vahingossa.

5. Käytä varovaisuutta, kun irrotat juuttunutta kiinnitintä.

Mekanismi saattaa joutua puristuksiin, ja kiinnitin saatetaan laukaista väkisin, kun yrität vapauttaa juuttunutta kiinnitintä.

1. Naulainta ei saa käyttää sähköjohtojen kiinnittämiseen.

Sitä ei ole suunniteltu sähköjohtojen asennukseen, ja se saattaa vahingoittaa sähköjohtojen eristystä aiheuttaen täten sähköiskun tai tulipalovaaran.

LISÄÄ TURVALLISUUTTA KOSKEVIA VAROITUKSIA

1. Oikea käyttö takaa turvallisuuden.

Tämä työkalu on suunniteltu naulojen kiinnittämiseen puuhun tai samanlaiseen materiaaliin. Käytä työkalua vain sille suunnitellulla tavalla.

1. Varo palamaan syttymistä ja räjähdystä.

Naulauksen aikana saattaa syntyä kipinöitä, joten on vaarallista käyttää työkalua lakan, maalin, bensiinin, tinnerin, polttoaineen, kaasun, liiman tai muiden helposti syttyvien tai räjähtävien aineiden läheisyydessä. Tätä työkalua ei siis missään olosuhteissa saa käyttää tällaisten aineiden läheisyydessä.

1. Käytä aina silmäsuojaa (suojalaseja).

Kun käytät työkalua, käytä aina silmäsuojaa ja varmista, että lähellä olevat henkilöt käyttävät sitä myös. Epäonnistuneesti isketyistä nauloista saattaa lentää siruja, jotka silmään osuessaan voivat aiheuttaa näkövammoja. Silmäsuojia voidaan hankkia mistä tahansa alan liikkeestä. Silmäsuojaa on pidettävä aina tätä työkalua käytettäessä. Käytä joko silmäsuojaa tai suurta suojaa omien silmälasien päällä. Työnantajan olisi ehdottomasti säädettävä silmäsuojan käyttö pakolliseksi.

1. Suojaa korvasi ja pääsi.

Käytä nauloja kiinnittäessäsi korva- ja pääsuojaa. Tilanteesta riippuen on varmistettava, että myös ympärillä olevat henkilöt käyttävät niitä.

1. Óta huomioon lähistöllä työskentelevät.

On erittäin vaarallista, jos virheellisesti kiinnitetyt naulat sinkoilevat ja osuvat lähistöllä oleviin. Ota siis huomioon lähistöllä työskentelevien turvallisuus, kun käytät tätä työkalua. Varmista, että naulan poistoaukon läheisyydessä ole ketään.

1. Älä koskaan osoita naulan ulostuloaukkoa ketään kohti.

On aina oletettava, että työkalussa on niittejä. Jos naulan ulostuloaukko osoittaa jotakuta kohti ja työkalu laukeaa vahingossa, seurauksena saattaa olla vakavia vammoja. Akun kytkemisen tai irrottamisen, naulojen lisäämisen tai vastaavien toimenpiteiden aikana on varmistettava, että naula-aukko ei osoita henkilöitä (mukaan lukien itseäsi) kohti. Vaikka työkalussa ei olisi nauloja, on vaarallista laukaišta se naulan ulostuloaukon osoittaessa jotakuta kohti. Älä pilaile koneella. Konetta on aina käsiteltävä varoen.

1. Tarkista painovipu ennen käyttöä.

Varmista, että painovipu toimii oikein. Naulainta ei saa käyttää, jos painovipu ei toimi oikein. Muussa tapauksessa kiinnike voi laueta tahattomasti. Painovipuun ei saa tehdä muutoksia eikä sitä saa irrottaa. Muussa tapauksessa se voi vikaantua.

1. Laukaisutavan valintaan on kiinnitettävä huomiota. Lue kohta NAULAIMEN KÄYTTÄMINEN sivulta 158.

2. Ennen laitteen käyttämistä on varmistettava, että se toimii asianmukaisesti sivun 157 naulaimen testaaminen -kohdan ohjeiden mukaisesti.

Suomi

1. Käytä aina vain teknisissä tiedoissa mainittuja nauloja.

Älä koskaan käytä muita kuin teknisissä tiedoissa ja näissä käyttöohjeissa mainittuja nauloja.

1. Ole varovainen, kun liität letkun.

Kun liität letkun ja lataat nauloja, varmista seuraavat seikat, jotta työkalu ei käynnisty vahingossa.

O Alä kosketa laukaisinta.

○ Älä anna laukaisupään koskettaa mitään pintaa.

O Pidä laukaisupää suunnattuna alas.

Noudata ohjeita tarkkaan ja varmista, että naulojen poistoaukon edessä ei ole ketään.

1. Älä pidä sormeasi laukaisimella.

Pane sormesi laukaisimelle vain silloin, kun aiot kiinnittää nauloja. Jos kannat työkalua tai annat sen jollekulle sormesi ollessa laukaisimella, saatat vahingossa käynnistää naulauksen ja aiheuttaa onnettomuuden.

1. Paina naula-aukkoa lujasti naulattavaan materiaaliin.

Kun naulaat, paina naula-aukkoa lujasti naulattavaan materiaaliin. Jos naula-aukkoa ei pidetä oikein, naulat eivät kiinnity kunnolla.

1. Pidä kädet ja jalat pois laukaisupäästä.

On erittäin vaarallista, jos naula osuu käteen tai jalkaan.

1. Varo työkalun takapotkuja.

Älä vie päätäsi tai muuta vartalon osaa työkalun pään lähelle sen käytön aikana. Tämä on vaarallista, sillä työkalu saattaa sinkoilla voimakkaasti, jos kiinnitettävä naula osuu naulauksen aikana toiseen naulaan tai muuhun kovaan kohtaan.

1. Varo rekyylin aiheuttamaa kaksinkertaista laukaisua.

Laite laukaisee naulan, jos painovipu pääsee rekyylin vaikutuksesta tahattomasti koskettamaan työkappaletta uudelleen.

Vältä tämä ei-toivottu kaksinkertainen laukaus

○ jaksoittaiskäyttö (laukaisimen toimintatila)

1) Aseta vaihdin asentoon PERAKKAIS-/YKSITTÄISLAUKAISU.

2) Vedä laukaisinta nopeasti ja lujasti.

O jatkuva käyttö (painovivun toimintatila)

1) Naulainta ei saa painaa puuta vasten liian voimakkaasti.

2) Vedä naulain irti puusta, sillä se iskee takaisiin kiinnikkeen laukaisemisen jälkeen.

1. Ole varovainen poratessasi ohutta levyä tai puumateriaalin nurkkia.

Kun naulataan ohutta levyä, naulat saattavat mennä läpi. Näin voi käydä myös naulattaessa puulevyn nurkkia, jos naulat menevät vinoon. Varmista tällaisissa tapauksissa, että ohuen levyn takana tai naulattavan puulevyn vieressä ei ole ketään (eikä kenenkään käsiä tai jalkoja jne.).

1. Yhtäaikainen naulaus saman seinän kummaltakin puolelta on erittäin vaarallista.

Seinän kummaltakin puolelta ei missään tapauksessa saa naulata samanaikaisesti. Se on erittäin vaarallista, koska naula saattaa tulla läpi ja aiheuttaa onnettomuuden.

1. Älä käytä työkalua rakennustelineillä ja portailla.

Työkalua ei saa käyttää esim. seuraavissa tapauksissa:

– kun naulauspaikan vaihdossa joudutaan käyttämään telineitä, portaita, tikapuita tms.

- laatikkojen sulkemiseen

- kuljetuksen turvajärjestelmien kiinnittämiseen esim. ajoneuvoihin.

1. Poista naulaimesta kaikki jäljellä olevat kiinnikkeet ja irrota akku seuraavissa tapauksissa:

1) huolto- ja tarkastustoimenpiteiden yhteydessä 2) painovivun ja laukaisimen asianmukaisen toiminnan tarkistuksen yhteydessä

3) sovittimen kiinnittämisen tai irrottamisen yhteydessä

4) poistettaessa tukosta

5) kun laitetta ei käytetä

6) poistuttaessa työskentelyalueelta

7) siirrettäessä laítetta paikasta toiseen ja

8) ojennettaessa se toiselle henkilölle.

Tukosta ei saa yrittää selvittää eikä naulainta korjata ennen kuin akku on irrotettu ja naulaimessa jäljellä olevat kiinnikkeet on poistettu.

Naulainta ei saa jättää ilman valvontaa. Muussa tapauksessa ihmiset, jotka eivät tunne sen käyttöä voivat sitä käsitellessään vahingoittaa itseään.

1. Akku on irrotettava naulaimesta seuraavissa tapauksissa:

1) lisättäessä nauloja

2) säädintä kierrettäessä.

1. Irrota akku.

Kiinnittäessäsi tai irrottaessasi sovitinta irrota akku. Kun kiinnität varusteisiin kuuluvaa sovitinta painovivun kärkeen ja kun irrotat sitä, varmista, että irrotat akun etukäteen. On erittäin vaarallista, jos naula laukaistaan vahingossa.

1. Laitteen käyttöympäristö on 0–40°C, joten varmista käyttö tällä lämpötila-alueella. Laite voi olla toimimatta alle 0°C:n tai yli 40°C:n lämpötiloissa.

2. Lataa akku aina 0–40°C:n lämpötilassa.

Lataaminen alle 0:n lämpötilassa johtaa vaaralliseen yilataukseen. Akkua ei voi ladata yli 40°C:n lämpötilassa.

Sopivin latauslämpötila on 20–25°C.

1. Älä käytä laturia jatkuvasti.

Kun yhden akun lataus on valmis, anna laturin olla käyttämättä noin 15 minuuttia ennen seuraavan akun latausta.

1. Huolehdi, ettei ladattavan akun kytkentäaukkoon pääse vierasta ainetta.

2. Älä koskaan pura akkua tai laturia.

3. Älä koskaan aiheuta ladattavaan akkuun oikosulkua.

Akun oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

1. Älä hävitä akkua polttamalla.

Jos akku poltetaan, se saattaa räjähtää.

1. Huolehdi, ettei akun kytkentäaukkoon pääse likaa.

2. Kun akun käyttöaika latauksen jälkeen käy liian lyhyeksi käytännön työskentelyyn, vie akku takaisin ostopaikkaan.

Älä hävitä kulunutta akkua.

1. Älä aseta laturin tuuletusrakoihin mitään.

Jos laturin tuuletusrakoihin asetetaan metalliesineitä tai jotakin tulenarkaa, on seurauksena sähköiskun vaara tai laturivaurio.

1. Naulain on pidettävä ETÄALLÄ magneeteista (tai magneettisista laitteista), sillä naulaimen sisällä on magneettinen anturi.

Muussa tapauksessa laitteen toiminta voi häiriintyä, jolloin on olemassa loukkaantumisen vaara.

1. Laitteen lepuuttaminen pitkään jatkuneen työn jälkeen.

2. Sähkötyökalu on varustettu lämpötilasuojapiirillä moottorin suojaamiseksi. Jatkuva käyttö saattaa aiheuttaa yksikön lämpötilan nousun aktivoiden lämpötilasuojapiirin ja pysäyttäen yksikön toiminnan automaattisesti. Jos näin käy, anna sähkötyökalun jäähtyä ennen käytön jatkamista.

3. Laite voi vikaantuessaan lakata toimimasta. Näissä tilanteissa katso kohta ONGELMANRATKAISU sivulla 161.

4. Käyttöpaneelia on suojattava voimakkailta iskuilta ja varottava rikkomasta sitä. Siitä voi seurata ongelmia.

5. Älä käytä laitetta, jos työkalu tai akun liittimet (akun kiinnike) ovat vahingoittuneet. Muussa tapauksessa akun asentamisen seurauksena voi olla oikosulku, joka voi aiheuttaa savun muodostumista tai syttymisen.

6. Pidä työkalun liittimet (akun kiinnike) puhtaina.

○ Varmista ennen käyttöä, että liitäntöjen alueella ei ole lastuja tai pölyä.

○ Käytön aikana pyri estämään työkalulle kertyneiden lastujen tai pölyn putoaminen akun päälle.

○ Käytön aikana ja jälkeen työkalu on suojattava lastuilta ja pölyltä. Muussa tapauksessa seurauksena voi olla oikosulku, joka saattaa aiheuttaa savupäästöjä tai syttymisen.

1. Varmista, että akku on asennettu kunnolla paikoilleen. Jos se on yhtään löysällä, se voi irrota ja aiheuttaa onnettomuuden.

2. Käytä työkalua ja akkua aina -5°C ja 40°C välisissä lämpötiloissa.

LITIUMIONIAKKUA KOSKEVA HUOMAUTUS

Litiumioniakun käyttöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttää virrantuoton.

Kun tuotetta käytetään alla kuvatuissa tapauksissa 1–3, moottori saattaa pysähtyä, vaikka kytkintä vedetään. Kyse ei ole viasta, vaan suojaustoiminnosta.

1. Kun jäljellä oleva akkuteho loppuu, moottori pysähtyy. Lataa akku tällöin välittömästi.

2. Jos työkalu ylikuormittuu, moottori saattaa pysähtyä. Vapauta tällöin työkalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa käyttöä sen jälkeen.

3. Jos akku ylikuumenee liian suuressa kuormituksessa, akkuvirta saattaa katketa. Lopeta tällöin akun käyttö ja anna akun jäähtyä. Voit jatkaa käyttöä sen jälkeen.

Ota huomioon myös seuraavat varoitukset ja huomautukset.

VAROITUS

Varmista, että otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää.

1. Varmista, että akun päälle ei kerry hiomalastuja tai pölyä.

○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa akun päälle.

○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry akun päälle.

O Älä säilytä käyttämätöntä akkua hiomalastuille ja pölylle alttiissa paikassa.

○ Ennen akun varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

1. Älä pistä akkua terävällä esineellä, kuten naulalla, lyö sitä vasaralla tai astu sen päälle äläkä heitä akkua tai kohdista siihen voimakasta iskua.

2. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään muuttunutta akkua.

3. Älä käytä akkua muuhun kuin määritettyyn tarkoitukseen.

4. Jos akku ei lataudu kokonaan, vaikka ilmoitettu latausaika on kulunut, lopeta lataaminen välittömästi.

5. Älä altista akkua korkeille lämpötiloille tai korkealle paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliölle.

6. Poista akku välittömästi tulen lähettyviltä, jos huomaat „vuotoa tai pahaa hajua.

7. Älä käytä paikassa, jossa syntyy voimakasta staattista sähköä.

8. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos sen väri tai muoto muuttuu tai akku vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai akkulaturista äläkä käytä sitä.

9. Älä upota akkua tai anna nestemäisten aineiden päästä akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä.

10. Näyttöpaneelia on suojattava voimakkailta iskuilta ja sitä on varottava rikkomasta. Siitä voi seurata ongelmia.

11. Jos akkuun tartuu emäksistä voiteluainetta tai leikkuunestettä, pyyhi se nopeasti pois kuivalla liinalla. Muussa tapauksessa seurauksena voi olla kotelon vaurioituminen tai hajoaminen.

HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, älä hankaa silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti huolellisesti puhtaalla vedellä, kuten vesijohtovedellä. Muuten iho voi ärtyä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista, värin tai muodon muutoksia ja/tai muita epäsäännöllisyyksiä käyttäessäsi akkua ensimmäistä kertaa, älä käytä akkua, vaan palauta se toimittajalle tai myyjälle.

VAROITUS

Jos litiumioniakun napaan pääsee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita.

○ Alä pane säilytyskoteloon johtavaa materiaalia, nauloja tai lankaa, kuten rauta- tai kuparilankaa.

○ Estääksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen säilytyksen ajaksi niin, että tuuletin ei näy.

LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT

Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS

Ilmoita kuljetusliikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetusliikkeen ohjeita, kun järjestät kuljetusta.

○ Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä.

○ Jos akkua kuljetetaan ulkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä.

Suomi

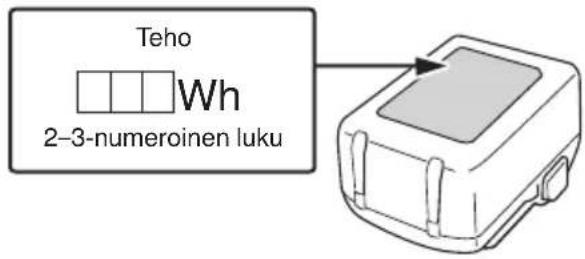

Teho Wh 2-3-numeroinen luku

OSIEN NIMET

Oheisessa luettelossa olevat numerot viittaavat kuviiin 1-22.

1	Yläkansi
2	Laukaisin
3	Laukaisupää (aukko)
4	Painovipu
5	Naulaohjain
6	Nuppi
7	Makasiini
8	Naulanpidike
9	Makasiinin kansi
10	Koukku
11	Akku
12	Lukitusvipu
13	Kahva
14	Naulaustavan valintakytkin
15	Virran merkkivalo
16	Virtakytkin
17	Naulaustavan merkkivalo
18	Käyttöpaneeli
19	Naulat
20	Akun lataustason merkkivalon kytkin
21	Akun varaustason merkkivalo
22	Näyttö
23	Merkkivalo
24	Salpa
25	Levy
26	Iskureikä
27	Ensimmäinen naula
28	Toinen naula
29	Pidäke
30	Syötin
31	Ohjausaukko

32	Ohjaimen pinta
33	Säädin
34	Kuusioavain
35	Koukkulevy
36	Sovitin
37	Naulojen pääpysäytin
38	Naulojen alipysäytin
39	Tieto-osoitin
40	Merkki
41	Naulaamisaukko

SYMBOLIT

VAROITUS

Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön.

	NV1845DA: Akkukäyttöinen huopakattonaulain
	Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas.
	Koskee vain EU-maitaÄlä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana!Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen.
	Tasavirta
	Kytkeminen PÄÄLLE
	Kytkeminen POIS PÄÄLTÄ
	Irrota akku
	Virtakytkin
	Naulaustavan valintakytkin
	PERÄKKÄIS-/YKSITTÄISLAUKAISU
	KOSKETUSLAUKAISU
	Laukaisin lukossa
	Laukaisin vapautettu
	Matala puoli
	Syvä puoli
	Ei saa käyttää telineillä eikä tikkailla.
	Varoitus
	Kiellettyä toimintaa

Akku

	Jäljellä olevan latauksen merkkikytkin
	Palaa;Akun varaus on yli 75%.
	Palaa;Akun varaus on 50–75%.
	Palaa;Akun varaus on 25–50%.
	Palaa;Akun varaus on alle 25%.
	Vilkkuu;Akku on melkein tyhjä. Lataa akku mahdollisimman pian.
	Vilkkuu;Lataaminen keskeytetty korkean lämpötilan takia. Irrota akku laturista ja anna sen jäähtyä kokonaan.
	Vilkkuu;Lataaminen keskeytetty vian tai toimintahäiriön vuoksi. Akku voi olla viallinen, joten ota yhteyttä jälleenmyyjään.

TEKNISET TIEDOT

1. Akkukäyttöinen huopakattonaulain

Malli NV1845DA
Moottori tasavirta, harjaton
Sopivan naulan pituus	25–45 mm
Naulojen lisäyskapasiteetti	120 naulaa (1 kela)
Laukaisutila Peräkkäinen/kosketus (valittavissa)
Paino*1,2	4,3–4,9 kg
Pituus 335 mm
Leveys 134 mm

Korkeus 338 mm

*1 Sisältää akun BSL1820M
*2 Paino: EPTA-menettelyn 01/2014 mukaan Käytettävän akun mukaan. Raskain paino on mitattu BSL36B18X:llä (myydään erikseen).

HUOMAA

Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

1. Akku

Malli Jännite Akun kapasiteetti
BSL1820M 18 V 2,0 Ah

NAULAN VALITSEMINEN

Valitse sopiva naula kuvasta 2. Nauloja, joita kuvasta 2 ei löydy, ei voi käyttää tässä työkalussa.

Muiden naulatyyppien käyttämisestä voi seurata toimintahäiriöitä ja/tai naulojen rikkoutumista ja täten vakavia vammoja.

PERUSVARUSTEET

Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 319 luetellut varusteet.

Perusvarusteet voivat muuttua ilman erillistä ilmoitusta.

KÄYTTÖKOHTEET

O Huopakatteiden asentaminen talonrakentamisessa.
O Eristelevyjen asentaminen talonrakentamisessa.

LATAUS

Lataa akku ennen sähkötyökalun käyttöä seuraavasti.

1. Liitä laturin verkkojohto pistorasiaan.

Kun laturin pistoke liitetään pistorasiaan, latausmerkkivalo vilkkuu punaisena. (Katso taulukko 1)

1. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan 4 mukaisesti (sivulla 3).

1. Lataus

Kun akku asetetaan laturiin, lataus alkaa ja merkkivalo palaa jatkuvasti punaisena. Kun akku on täysin latautunut, merkkivalo vilkkuu punaisena. (Katso taulukko 1)

(1) Merkkivalon ilmoitukset

Laturin tai ladattavan akun tilan mukaiset merkkivalon ilmoitukset näkyvät taulukossa 1.

Taulukko 1: Merkkivalon ilmoitukset

PÄÄLLE/POIS 0,5 sekunnin välein	Ennen latausta *1 tai Lataus valmis
Palaa jatkuvasti	Ladattaessa
Palaa 1 sekunnin ajan 0,5 sekunnin sekunnin välein.	Ylikuumentumisen aiheuttama valmiustila *2

Suomi

*1 Jos punainen valo vilkkuu edelleen, vaikka laturi on kiinnitetty, varmista, että akku on kokonaan paikallaan.

*2 Akku on ylikuumentunut. Lataaminen ei onnistu. Vaikka lataaminen käynnistyy heti, kun akku on jäähtynyt, vaikka se jätetään paikalleen, paras käytäntö on irrottaa akku ja antaa sen jäähtyä varjoisassa, hyvin ilmastoidussa paikassa ennen lataamista.

*3 Akun tai laturin toimintahäiriö - Työnnä akku kunnolla paikalleen. - Varmista, ettei akun kiinnikkeeseen tai liittimiin ole tarttunut vieraita aineita. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen.

○ Jos merkkivalo ei vilku punaisena silloinkaan, kun laturin johto on liitetty virtalähteeseen, laturin suojauspiiri saattaa olla aktivoitunut. Irrota johto tai pistoke virtalähteestä ja liitä se takaisin noin 5 minuuttia kuluttua. Jos merkkivalo ei vieläkään vilku punaisena, vie laturi valtuutettuun HiKOKI-huoltokeskukseen.

○ Kun akkulaturi on ollut käytössä jatkuvasti, se kuumenee ja voi aiheuttaa vikoja. Kun lataus on valmis, anna laturin olla käyttämättömänä 15 minuuttia ennen seuraavaa latausta.

(2) Tietoa akun lämpötiloista ja latausajasta. (Katso taulukko 2)

Taulukko 2

Malli UC18YFSL
Akun tyyppi Li-ion
Latausjännite 14,4–18 V
Lämpötilat, joissa akku voidaan ladata		0°C–50°C
Akun kapasiteetin arvioitu latausaika (lämpötilassa 20°C)	1,5 Ah 22	min
	2,0 Ah 30	min
	2,5 Ah 35	min
	3,0 Ah 45	min
	4,0 Ah 60	min
	5,0 Ah 75	min
	6,0 Ah 90	min
Monivolttiakun kapasiteetin arvioitu latausaika (lämpötilassa 20°C)	1,5 Ah (× 2 laite)	45 min
	2,5 Ah (× 2 laite)	75 min
	4,0 Ah (× 2 laite)	120 min
Akkukennojen määrä 4–10
Paino 0,5 kg

HUOMAA

○ Latausaika voi vaihdella riippuen ympäristön lämpötilasta ja virtalähteen jännitteestä.

○ Jos lataaminen kestää kauan

– Lataaminen kestää kauemmin erittäin matalissa lämpötiloissa. Lataa akku lämpimässä paikassa (kuten sisällä).

– Ilmanvaihtoaukkoa ei saa peittää. Muussa tapauksessa laitteen sisäosat ylikuumenevat, mikä heikentää laturin suorituskykyä.

– Jos jäähdytystuuletin ei toimi, korjauta ottamalla yhteyttä valtuutettuun HiKOKI-huoltoliikkeeseen.

1. Irrota laturin virtajohto pistorasiasta.

2. Pidä laturista tiukasti kiinni ja vedä akku pois. HUOMAA

Muista poistaa akku laturista käytön jälkeen ja säilytä sitä laturista irrallaan.

Tietoa uusien akkujen jne. sähköpurkauksesta

Koska uusien ja pitkään käyttämättömänä olleiden akkujen sisällä oleva kemiallinen aine ei ole aktiivista, sähköpurkaus saattaa olla heikko, kun akkuja käytetään ensimmäisen ja toisen kerran. Tämä on tilapäinen ilmiö, ja normaali latausaika palautuu, kun akut ladataan 2–3 kertaa.

Näin saat akut kestämään pidempään.

(1) Lataa akut, ennen kuin ne tyhjenevät kokonaan. Kun huomaat, että sähkötyökalun teho heikkenee, lopeta työkalun käyttö ja lataa sen akku. Jos jatkat työkalun käyttöä ja sähkövirta kuluu loppuun, akku saattaa vahingoittua ja sen käyttöikä saattaa lyhentyä.
(2) Vältä lataamista korkeissa lämpötiloissa. Akku on kuuma heti käytön jälkeen. Jos tällainen akku ladataan heti käytön jälkeen, sen sisällä oleva kemiallinen aine heikentyy ja akun käyttöikä lyhenee. Anna akun jäähtyä hetken aikaa ja lataa se vasta sitten.

ENNEN KÄYTTÖÄ

Toimenpide Kuva Sivu
Akun varaustilan ilmaisin 3 3
Akun asettaminen ja poistaminen 5 3
Varusteiden valitseminen — 320

1. Käyttöpaneelin tojminta

(1) Virtakytkin PAALLA (Katso Kuva 6) Virtakytkimen ollessa POIS PÄÄLTÄ virran merkkivalo muuttuu vihreäksi pitämällä virtakytkin alhaalla yli sekunnin.

HUOMAA

Painovipua ei saa painaa eikä laukaisimesta vetää virtakytkimen PÄÄLLE asettamisen aikana. Muussa tapauksessa virtakytkin ei mene PÄÄLLE.

[Automaattinen virrankatkaisu]

Kun virta kytketään päälle, mutta naulainta ei käytetä 30 minuuttiin, naulain sammuu itsestään. Laite kytketään takaisin päälle painamalla virtakytkintä.

VAROITUS

Naulaimen virtaa ei saa jättää päälle. Muussa tapauksessa seurauksena voi olla onnettomuus.

(2) Virtakytkin POIS PÄÄLTÄ (Katso Kuva 6) Virtakytkimen ollessa PÄÄLLÄ virran merkkivalo sammuu pitämällä virtakytkin alhaalla yli sekunnin. Virtakytkimen ollessa PÄÄLLÄ oheiset toiminnot ovat käytettävissä.

(3) Valitse naulaustapa (Peräkkäislaukaisu/kosketuslaukaisu) Virran päälle kytkemisen jälkeen aseta laite aina aluksi peräkkäislaukaisun tilaan. (Naulaustavan merkkivalo palaa sinisenä.) (Katso Kuva 7)

Naulaustapaa vaihdetaan painamalla kerran naulaustavan valintakytkintä. Jokainen painallus vaihtaa peräkkäis- ja kosketustilan välillä.

Palaa (sininen):

PERÄKKÄIS-/YKSITTÄISLAUKAISU,

Vilkkuu (sininen):

KOSKETUSLAUKAISU

(4) Muut toiminnot

Toimintavirheet ilmoitetaan tieto-osoittimella seuraavasti. (Kuva 1)

Merkkivalon tila
Tieto-osoitin vilkkuu punaisena.Virta katkeaa automaattisesti60 sekunnin kuluttua.	Akku on melkein tyhjä.Lataa akku mahdollisimman pian.
Tieto-osoitin vilkkuu punaisena.Virta katkeaa automaattisesti10 sekunnin kuluttua.	Laite on liian kylmä (alle -5°C) tai liian kuuma.Anna naulaimen joko jäähtyä tai lämmetä kunnolla.
Tietoilmaisin vilkkuu oranssina.Virta katkeaa automaattisesti10 sekunnin kuluessa.	Tarkastuta laite ottamalla yhteyttä HiKOKlin.

2. Laukaisimen lukitus (Katso Kuva 8) VAROITUS

○ Laukaisimen on oltava lukittu, kun laitteella ei naulata.
O Naulaimen lukitus estää naulaamisen.
○ Laukaisin lukitaan asettamalla kytkimen lukkovipu -asentoon.
○ Työnnä kytkimen lukkovipu -asentoon, kun haluat käyttää naulainta, ja nasentoon, kun sitä ei käytetä.

3. Naulaimen testaaminen VAROITUS

○ Laukaisimen on oltava lukittu, kun laitteella ei naulata. (Katso Kuva 8)
O Naulainta ei saa käyttää, mikäli sen painovipu ei toimi oikein.

HUOMAUTUS

Varo työntämästä painovivun kärkeä nopeasti kiinni puuhun.

Testaa naulaimen toiminta oheisen tarkistusluettelon avulla ennen kuin aloitat naulaamisen. Suorita testit seuraavassa järjestyksessä.

Jos naulain toimii poikkeavasti, lopeta sen käyttö ja ota välittömästi yhteyttä HiKOKIn valtuutettuun huoltoliikkeeseen.

(1) POISTA KAIKKI NAULAT JA IRROTA NAULAIMEN AKKU.

• KAIKKI RUUVIT ON KIRISTETTÄVÄ.
• PAINOVIVUN JA LAUKAISIMEN ON LIIKUTTAVA TASAISESTI.

(2) Akun asentaminen.

Älä käytä painovipua tai laukaisinta akun asentamisen aikana. (Katso Kuva 5)

(3) Kytke virtakytkin päälle. (Katso Kuva 6)

Kytke virta päälle pitämällä virtakytkin painettuna yli 1 sekunnin ajan.

Varmista, että virran merkkivalo palaa vihreänä ja naulaamisen merkkivalo sinisenä. (PERÄKKÄIS-/YKSITTÄISLAUKAISU)

(4) Siirrä sormi pois laukaisimelta ja paina painovipua työkappaletta vasten.

- NAULAIN EI SAA TOIMIA.

(5) Vedä painovipu irti työkappaleesta.

Suuntaa naulain seuraavaksi alaspäin, vedä laukaisinta ja odota sitten tässä asennossa vähintään 5 sekuntia.

- NAULAIN EI SAA TOIMIA.

(6)

[1] Paina painovipua alaspäin vasten työkappaletta niin, ettet koske laukaisimeen. Vedä sitten laukaisimesta.

[2] Pidä laukaisin takana ja paina painovipu uudelleen työkappaletta vasten.

- NAULAIN EI SAA TOIMIA.

[3] Irrota sormi laukaisimelta. Seuraavaksi tee kuten kohdassa [1].

(7) Vedä painovipu irti työkappaleesta, vedä laukaisimesta. Työnnä painovipu työkappaletta vasten 2 sekunnin kuluessa.

- NAULAIN EI SAA TOIMIA.

(8) Aseta naulaustavan merkkivalon vilkkuminen PÄÄLLE. (KOSKETUSLAUKAISU) Paina naulaustavan valintakytkintä kerran varmistaen, että merkkivalo vilkkuu sinisenä. Vedä painovipu irti työkappaleesta, vedä laukaisimesta. Työnnä painovipu työkappaletta vasten 2 sekunnin kuluessa.

(9) Jos naulain toimii normaalisti, voit lisätä siihen nauloja. Ammu koenauloja aiottua kohdetta vastaavaan työkappaleeseen.

- NAULAIMEN ON TOIMITTAVA ASIANMUKAISESTI.

4. Painoviputoimintojen tarkastus VAROITUS

Laukaisimen on oltava lukittu, kun laitteella ei naulata. Varmista aina, että laukaisin on lukittu ja akku on irrotettu sähkötyökalusta, kun painoviputoimintoja tarkastetaan.

Tarkasta varmistaaksesi, että painovipu liukuu tasaisesti, kun sitä käytetään.

Puhdista painovivun liukumisalue, jos se ei liu'u tasaisesti.

5. Naulojen lisääminen

VAROITUS

Kun lisäät nauloja naulaimeen,

1) irrota naulaimen akku
2) älä vedä laukaisimesta
3) älä paina painovipua alas ja
4) pidä naulain siten, että se osoittaa alaspäin.

(1) Paina nuppi alas ja käännä naulaohjain auki. Avaa tämän jälkeen lippaan kansi. (Kuva 9)

Suomi

(2) Säädä naulanpidikkeen asento naulan pituuden mukaan. (Kuva 10)
Naula ei syöty tasaisesti, jos naulanpidikettä ei ole säädetty oikein.
[1] Käännä naulanpidikettä noin 90 astetta vastapäivään.
[2] Siirrä naulanpidikettä ylös tai alas niin, että naulanpidikkeen levy tulee kohdakkoin lippaassa olevan, käytettävien naulojen pituuden ilmoittavan merkin kanssa.
[3] Käännä naulanpidikettä 90 astetta myötäpäivään, kunnes kuulet napsahduksen.

HUOMAA

Säädä naulanpidike naulan pituuden mukaan ennen kuin lataat nauloja lippaaseen. Jos naulanpidikkeen asentoa ei säädetä, naulat jumittuvat. Jos kansi suljetaan väkisin säätämättä naulanpidikkeen asentoa, naulanpidike voi vaurioitua.

(3) Aseta naulakela lippaaseen.

Avaa kelaa sen verran, että ensimmäinen naula tulee iskureiän kohdalle. (Kuva 11)

(4) Työnnä ensimmäinen naula iskureikään ja toinen naula syöttimen kahden pidäkkeen väliin.

Sovita naulojen kärjet ohjausaukkoon. (Kuva 12)

Naulojen vetäminen oikealle

HUOMAA

Varo, etteivät nauloja yhdistävät langat pääse vääntymään eivätkä naulat pääse irtaantumaan ohjaimen pinnasta.

Muussa tapauksessa naulaohjain ei sulkeudu kunnolla.

(5) Sulje ensin lippaan kansi ja sitten naulaohjain.

Lukitse nuppi kokonaan. (Kuva 13)

VAROITUS

Sulje naulaohjain kokonaan, äläkä avaa sitä käytön aikana.

Jos naulaamista yritetään naulaohjaimen ollessa auki, naulaa ei isketä puuhun ja on olemassa vaara, että se vahingoittaa jotakuta tai jotakin.

NAULAIMEN KÄYTTÄMINEN

VAROITUS

O Työkalua El SAA suunnata itseen tai muihin.

○ Tahaton laukeaminen estetään pitämällä sormet etäällä laukaisimesta muutoin kuin naulattaessa.

○ Älä käytä sähköjohtoa, jos se on vaurioitunut. Korjauta se välittömästi.

○ Laukaisutavan valintaan on kiinnitettävä huomiota. Lue huolellisesti kohta 1. Naulaamistavat alla.

○ Tarkista naulaustavan vaihtokytkin ennen aloittamista. Tässä HiKOKIn naulaimessa on naulaustavan vaihtokytkin.

Ennen työn aloittamista varmista, että vaihdin on oikeassa asennossa. Jos vaihdin ei ole oikeassa asennossa, laite ei toimi kunnolla.

○ Kasvoja, käsiä tai jalkoja ei saa käytön aikana viedä lähelle laukaisupäätä.

○ Älä ammu nauloja toisten naulojen päälle äläkä käytä naulainta liian jyrkässä kulmassa. Naulat voivat kimmota ja vahingoittaa jotakuta.

○ Älä ammu nauloja ohuisiin levyihin tai lähelle työkappaleen kulmia tai reunoja. Naulat voivat lävistää työkappaleen ja osua johonkuhun.

○ Nauloja ei saa ampua samanaikaisesti seinän molemmilta puolilta. Naulat voivat lävistää seinän ja osua seinän toisella puolella olevaan henkilöön.

○ Viallista tai poikkeavasti toimivaa naulainta ei saa käyttää.

O Naulainta ei saa käyttää vasarana.

○ Poista naulaimesta kaikki jäljellä olevat kiinnikkeet ja irrota akku seuraavissa tapauksissa:

1) huolto- ja tarkastustoimenpiteiden yhteydessä

2) painovivun ja laukaisimen asianmukaisen toiminnan tarkistuksen yhteydessä
3) sovittimen kiinnittämisen tai irrottamisen yhteydessä
4) poistettaessa tukosta
5) kun laitetta ei käytetä
6) poistuttaessa työskentelyalueelta
7) siirrettäessä laitetta paikasta toiseen ja
8) ojennettaessa se toiselle henkilölle.

○ Akku on irrotettava naulaimesta seuraavissa tapauksissa:

1) lisättäessä nauloja

2) säädintä kierrettäessä.

Tässä HiKOKIn naulaimessa on naulaustavan vaihdin.

Valitse PERAKKAIS-/YKSITTAISLAUKAISU tai KOSKETUSLAUKAISU käsillä olevan työn mukaan. Seloste eri naulaustavoista

O PERÄKKÄIS-/YKSITTÄISLAUKAISU:

Työnnä painovipu ensin puuta vasten ja ammu sitten naula painamalla laukaisinta. Jatka naulojen ampumista noudattamalla samaa toimintajärjestystä.

Naulan ampumisen jälkeen uusi naula voidaan ampua vasta, kun sormi on siirretty pois laukaisimelta ja työkalu on nostettu kokonaan irti puupinnasta.

O KOSKETUSLAUKAISU:

KOSKETUSLAUKAISUSSA noudatetaan kahta eri toimintajärjestystä käyttötavan mukaan.

Useiden naulojen ampuminen:

2) Ammu naula työntämällä painovipu puuta vasten.

3) Jos laukaisin pidetään taka-asennossa, naula ammutaan aina, kun painovipu työnnetään puuta vasten.

Yksittäisen naulan ampuminen:

1) Työnnä painovipu puuta vasten.

2) Ammu naula painamalla laukaisinta.

3) Ota sormet pois laukaisimelta ja irrota naulain puusta.

HUOMAUTUS

Varo työntämästä painovivun kärkeä puuta vasten tilanteessa, jossa painovipua ei voi työntää ylös.

1. Naulaamistavat

Naulaimessa on painovipu, ja laite toimii vain painovivun ollessa alhaalla.

Naulaimella voidaan ampua nauloja kahdella tavalla.

Nämä ovat:

1) Jaksoittaiskäyttö (laukaisin laukaisee):

2) Jatkuva käyttö (painovipu laukaisee):

(1) Jaksoittaiskäyttö (laukaisin laukaisee)

Käytä PERAKKAIS-/YKSITTAISLAUKAISU-asetusta. (Katso Kuva 14)

VAROITUS

Kaksoislaukausten tai rekyylistä johtuvan tahattoman laukeamisen estäminen.

– Vedä laukaisinta nopeasti ja lujasti.

[1] Aseta naulaustavan valintakytkin PERAKKAIS-/YKSITTÄISLAUKAISU-asentoon (naulaustavan merkkivalo palaa sinisenä).

[2] Aseta naula-aukko työkappaleelle ja pidä sormi pois laukaisimelta.

[3] Paina painovipua lujasti, kunnes se on täysin alhaalla.

[4] Ammu naula vetämällä laukaisimesta.

[5] Irrota sormi laukaisimelta ja nosta työkalu kokonaan pois puupinnalta.

Jatka naulaamista toisessa paikassa siirtämällä naulainta pitkin pintaa ja toistamalla vaiheet [2]–[5] tarpeen mukaan.

HUOMAA

Vaiheet [3] ja [4] on suoritettava 2 sekunnin kuluessa. Jos vaiheen [3] jälkeen kuluu vähintään 2 sekuntia, naulain lakkaa toimimasta oikein. Tässä tapauksessa jatka uudelleen vaiheesta [3].

(2) Jatkuva käyttö (painovipu laukaisee)

KOSKETUSLAUKAISU-toiminnon käyttäminen (katso Kuva 15)

VAROITUS

Kaksoislaukausten tai rekyylistä johtuvan tahattoman laukeamisen estäminen.

– Naulainta ei saa painaa puuta vasten liian voimakkaasti.

– Vedä naulain irti puusta, sillä naulan ampumisen jälkeen se iskee takaisin.

[1] Aseta naulaustavan valintakytkin

KOSKETUSLAUKAISU-asentoon (naulaustavan merkkivalo palaa sinisenä).

[2] Vedä laukaisimesta naulain irti työkappaleesta.

[3] Ammu naula työntämällä painovipu vasten työkappaletta.

[4] Siirrä naulainta työkappaleen pinnalla nostaen sitä hieman kappaleen pinnasta.

Naula ammutaan aina, kun painovipu painuu alas. Irrota sormi laukaisimesta heti, kun haluttu määrä nauloja on ammuttu.

HUOMAA

Vaiheet [2] ja [3] on suoritettava 2 sekunnin kuluessa. Jos vaiheen [2] jälkeen kuluu vähintään 2 sekuntia, naulain lakkaa toimimasta oikein. Tässä tapauksessa jatka uudelleen vaiheesta [2].

VAROITUS

○ Pidä sormi laukaisimella vain naulaamisen aikana. Jos painovipu koskettaa vahingossa työalueella olevaa henkilöä, seurauksena voi olla vakavia vammoja.

○ Pidä kädet ja keho pois laukaisualueelta. Tämä HiKOKln naulain voi pompata rekyylin voimasta, jolloin seurauksena voi olla ei-toivottu naulan laukeaminen ja tästä aiheutuva vahinko.

HUOMAA

○ Laitetta voidaan käyttää turvallisesti hakasten molemmilla naulaustavoilla noudattamalla varoituksia ja ohjeita: PERÄKKÄIS-/YKSITTÄISLAUKAISU, KOSKETUSLAUKAISU.

○ Nauloja ja pakkausta on käsiteltävä varovasti. Naulojen päästessä putoamaan niitä yhdessä pitävä liimaus voi murtua, jolloin seurauksena on syöttöhäiriöitä ja tukoksia.

O Naulaamisen jälkeen:

1) Irrota akku naulaimesta.

2) poista kaikki naulat naulaimesta.

2. Naulaussyvyyden säätäminen

Varmista, että kukin naula uppoaa samaan syvyyteen, pitämällä naulain aina lujasti työkappaletta vasten. Jos naulat uppoavat työkappaleeseen liian syvälle tai matalalle, naulaus säädetään seuraavassa järjestyksessä.

(1) Poista akku naulaimesta. (Katso Kuva 5)

(2) Jos naulat uppoavat liian syvälle, käännä säädintä matalalle puolelle. (Katso Kuva 16) Säätöväli on puoli kierrosta. Jos naulat eivät uppoa riittävän syvälle, käännä säädintä syvälle puolelle. (Katso Kuva 17)

(3) Lopeta säätimen kiertäminen, kun koenaulaamisessa saavutettu syvyys on sopiva.

(4) Kytke akku naulaimeen. KÄYTÄ AINA SUOJALASEJA. Suorita koenaulaus.

3. Koukun käyttäminen (Katso Kuva 18)

VAROITUS

Sammuta virta koukkua käytettäessä (vihreä valo "OFF"). Huolehdi siitä, että laitteisto ei pääse putoamaan.

Työkalun putoaminen voi aiheuttaa onnettomuusvaaran.

Koukku voidaan asentaa vasemmalle tai oikealle puolelle.

(1) Irrota akku, poista sitten kaikki jäljellä olevat naulat makasiinista.
(2) Pidä tiukasti kiinni päälaitteesta ja irrota M5-pultit käyttämällä kuusioholkkiavainta.
(3) Irrota koukku ja koukun levy.
(4) Asenna koukku toiselle puolelle ja kiinnitä se lujasti M5-pulteilla.

HUOMAA

Koukkua voidaan käyttää ripustimena.

4. Vinyylikiskosovittimen käyttö

VAROITUS

Sovittimen kiinnittämisen tai irrottamisen yhteydessä irrota sormi laukaisimelta ja poista naulaimesta kaikki kiinnittimet samoin kuin akku.

Kun kiinnität vinyylikiskoja, kiinnitä sovitin. Naulojen naulaaminen sovittimen avulla pitää ne ulkonevina oikean mitan verran.

(1) Poista naulaimesta jäljellä olevat kiinnikkeet ja irrota akku.
(2) Aseta sovitin painovivun kärkeen. (Kuva 19)
(3) Kohdista sovittimen merkki naulaamisaukon keskikohtaan ja ammu naula. Kun ammut nauloja, pidä naulainta kohtisuorassa työkappaleeseen. (Kuva 20)
(4) Säädä naulaussyvyys tarvittaessa kääntämällä säädintä.

HUOMAA

Kun käytät sovitinta, vaikka säädin on asetettu syvimpään asetukseen, naulat naulataan ulkonevina.

5. Tukoksen poistaminen

Laukaisupäähän juuttuvat naulat on poistettava.

VAROITUS

Varmista, että kytket virran pois päältä ja irrotat akun.

HUOMAUTUS

Epähuomiossa tapahtuvasta laukaisusta johtuvan henkilövahingon vaaran välttämiseksi laukaisupäätä El SAA suunnata itseä tai toista henkilöä kohti. Siinäkin tapauksessa, että naulaimen akku on irrotettu, sen sisällä on edelleen paineilmaa.

(1) Poista akku naulaimesta.
(2) Irrota naulakela lippaasta.
(3) Avaa naulaohjain.
(4) Poista juuttunut naula uraruuvitaltalla. (Kuva 21)

HUOMAUTUS

Iskuriterää EI SAA lyödä.

(5) Katkaise nauloja yhdistävän teräslangan viallinen osa katkaisupihdeillä, oikaise vääntymä ja aseta naulakela tämän jälkeen lippaaseen.
(6) Varmista, että painovipu liikkuu sujuvasti.

HUOMAA

Jos iskuterän kärki kuluu, naulojen jumiutuminen on todennäköisempää.

Jos tukoksia syntyy usein, ota yhteyttä valtuutettuun HiKOKI-huoltoliikkeeseen.

HUOLTO JA TARKASTUS

VAROITUS

Muista poistaa kaikki jäljellä olevat kiinnikkeet ja irrottaa akku naulaimesta ennen huoltoa ja tarkastusta.

1. Säännöllinen huolto

O Estä tukosten syntyminen puhaltamalla lipas ja syöttölaitteen mekanismi puhtaaksi päivittäin.
○ Puhalla painovipu puhtaaksi päivittäin niin, että se toimii kunnolla. Tämä edistää käyttäjän turvallisuutta ja naulaimen tehokasta toimintaa.

VAROITUS

O Vältä työskentelyn yhteydessä syntyvät silmävauriot käyttämällä suojalaseja, joissa on sivusuojukset.
O Naulaimen rungon puhdistamisen yhteydessä ei saa käyttää öljyä, voiteluaineita tai liuottimia.

Puhdista työntövivun liukuva osa.

Suomi

Puhdista nupin liukuva osa.

Avaa naulaohjain ja poista pöly. (Katso Kuva 22)

HUOMAUTUS

Tarkista, että naulojen pääpysäytin ja alipysäytin liukuvat tasaisesti työntämällä niitä sormella. Muuten naulat voivat lähteä poikkeavassa kulmassa ja satuttaa jotakuta.

Puhdista lipas. Poista lippaaseen mahdollisesti kerääntynyt pöly ja puulastut.

2. Puhdistaminen ulkoa (muut kuin metalliosat)

Jos sähkötyökalussa on likaa, pyyhi se kuivalla, pehmeällä kankaalla tai saippuavedellä kostutetulla kankaalla. Älä käytä kloriittisia nesteitä, bensiiniä tai tinneriä, sillä ne sulattavat muovia.

3. Liittimien tarkastus (työkalu ja akku)

Varmista, että liittimillä ei ole lastuja tai pölyä.

Tarkista tarvittaessa ennen käyttöä, käytön aikana ja sen jälkeen.

4. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

5. Säilytys

Säilytä sähkötyökalua lasten ulottumattomissa paikassa, jonka lämpötila on alle 40°C.

HUOMAA

Litiumioniakkujen säilytys.

Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista.

Akkujen pitkäaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta. Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa.

Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku.

HUOMAUTUS

Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja.

Tärkeä huomautus HiKOKIn akkutoimisten sähkötyökalujen akuista

Käytä aina jotain määrittämistämme alkuperäisistä akuista. Emme voi taata akkutoimisen sähkötyökalumme turvallisuutta ja toimivuutta, kun sitä käytetään muun kuin määrittämämme akun kanssa tai kun akku puretaan ja sitä muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto).

TAKUU

Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen.

Tietoja melusta

Meluarvot vastaavat normia EN60745: Tyypillinen A-painotteinen yhden tapahtuman äänenpainetaso LWA,1s,d = 95 dB Tyypillinen A-painotteinen yhden tapahtuman äänenpainetaso työasemalla LpA,1s,d = 84 dB Epävarmuus KpA: 3 dB

Nämä arvot ovat työkaluun liittyviä arvoja eivätkä ne edusta käytössä syntyvää melua. Käytössä syntyvä melu riippuu esim. työympäristöstä, työstettävästä materiaalista, sen tuesta, meneillään olevien töiden lukumäärästä jne.

Työpaikan olosuhteista ja työstökappaleesta riippuen saattaa olla tarpeen suorittaa melun vaimennustoimenpiteitä, kuten esim. asettaa työstökappale ääntä vaimentavalle pinnalle, estää työstökappaleen tärinä kiinnittämällä tai peittämällä se jne.

Erikoistapauksissa on tarpeen käyttää kuulosuojaa.

Tietoja värinästä

Tyypillinen standardin EN60745 mukainen tärinäarvo: 3,5 m/s² Epävarmuus K: 1,5 m/s²

Tämä arvo on työkaluun liittyvä arvo eikä se edusta vaikutusta käsiin-käsivarteen työkalua käytettäessä. Vaikutus käteen-käsivarteen riippuu esim. puristusvoimasta, kontaktipinnan painovoimasta, työskentelysuunnasta, energialähteen säädöstä, työstökappaleesta ja sen tuesta.

Ilmoitettu värähtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sitä voidaan käyttää työkalujen vertaamiseen keskenään. Sitä voidaan myös käyttää altistumisen alustavaan arviointiin.

VAROITUS

○ Sähkötyökalun varsinaisen käytön aikana ilmenevä tärinä ja melupäästöt voivat poiketa ilmoitetusta kokonaisarvosta sen mukaan, miten työkalua käytetään.
○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisissa käyttötilanteissa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä käynnistysajan lisäksi).

HUOMAA

Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

ONGELMANRATKAISU

Käytä alla olevan taulukon tarkastusohjeita, kun työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa jälleenmyyjältäsi tai HiKOKIn valtuutetusta huoltokeskuksesta.

ONGELMA AIHEUTTAJA	KORJAUS
Virta ei kytkeydy päälle. Käynnistyy kerran, mutta sammuu itsestään.	Akun varaustila on heikko. Lataa akku.
	Sähköiset osat vaurioituneet. Vaihda laite ottamalla yhteyttä HiKOKlin.
	Ovätko painovipu ja/tai laukaisin PÄÄLLÄ?	Pidä painovipu ja laukaisin POISTA PÄÄLTÄ.
	Eikö pysy toiminnassa yli 30 minuuttia? (Automaattinen virrankatkaisu)	Käynnistä laite pitämällä virtakytkin alhaalla yli 1 sekunnin ajan.
Naulain ei toimi (Virtakytkin päällä).	Naulainta ei paineta riittävästi työkappaletta vasten.	Tartu naulaimeen tukevasti ja paina se täysin työkappaletta vasten.
	Laukaisinta ei paineta riittävästi. Paina	aukaisinta lujasti.
	Painovivun PÄÄLLE kytkeytymisestä laukaisimen PÄÄLLE kytkeytymiseen (tai laukaisimen PÄÄLLE kytkeytymisestä painovivun PÄÄLLE kytkeytymiseen) kuluu yli kaksi sekuntia.	Varmista, että painovivun PÄÄLLE kytkeytymisestä laukaisimen PÄÄLLE kytkeytymiseen (tai laukaisimen PÄÄLLE kytkeytymisestä painovivun PÄÄLLE kytkeytymiseen) kuluu alle kaksi sekuntia.
	Lukkovipu (laukaisimen lukitus) on ON-asennossa.	Aseta lukkovipu OFF-asentoon. (Katso kohta ENNEN KÄYTTÖÄ >2. Laukaisimen lukitus)
	Laite on liian kylmä (alle -5°C) tai liian kuuma.	Anna naulaimen joko jäähtyä tai lämmetä kunnolla.
	Sähköiset osat vaurioituneet. Vaihda laite ottamalla yhteyttä HiKOKlin.
Naulain toimii, mutta ei ammu nauloja.	Lipas on likainen. Puhalla ja pyyhi lipas puhtaaksi.
	Naulansyötin on likainen Puhdista naulansyötin (katso kohta HUOLTO JA TARKASTUS > Naulansyöttimen tarkastaminen
	Tee tukostarkistus. Poista tukos (katso kohta NAULAIMEN KÄYTTÄMINEN >5. Tukoksen selvittäminen).
	Iskuriterä kulunut tai vaurioitunut? Vaihda laite ottamalla yhteyttä HiKOKlin.
	Onko syöttöjousi heikentynyt tai vaurioitunut?	Vaihda syöttöjousi.
	Tarkista naulojen sopivuus. Käytä vain suositeltuja nauloja.
Isku on heikko. Hidas työjakso.	Tarkista naulaussyvyyssäätimen asento.	Säädä kohdan NAULAIMEN KÄYTTÄMINEN >2. Naulaussyvyden säätäminen mukaisesti.
	Iskuriterä kulunut? Vaihda laite ottamalla yhteyttä HiKOKlin.
	Paineilman paine on laskenut.
	Sähköiset osat vaurioituneet.
	Onko X- tai O-rengas kulunut tai vaurioitunut?

Suomi

ONGELMA AIHEUTTAJA	KORJAUS
Ampuu liian syvälle. Tarkista naulaussyyvyssäätimen asento.		Säädä kohdan NAULAIMEN KÄYTTÄMINEN > 2.Naulaussyvyyden säätäminen mukaisesti.
Nauloja jää väliin.Jaksoittaissyöttö.	Tarkista naulojen sopivuus. Käytä vain suositeltuja nauloja.
	Naulansyötin on likainen Puhdista naulansyötin(katso kohta HUOLTO JA TARKASTUS > Naulansyöttimen tarkastaminen
	Naulansyötin vahingoittunut? Vaihda naulansyötin.
	Nauhajousi heikentynyt tai vaurioitunut?	Vaihda nauhajousi.
	Tarkista naulanpidikkeen asento lippaassa	Säädä naulanpidike asianmukaiseen asentoon. (Katso kohta ENNEN KÄYTTÖÄ > Naulojen lisääminen)
	Iskuriterä kulunut tai vaurioitunut? Vaihda laite ottamalla yhteyttä HiKOKlin.
	Onko X- tai O-rengas katkennut tai kulunut voimakkaasti?
Naulatukoksia.Ammuttu naula on vääntynyt.	Tarkista naulojen sopivuus. Käytä vain suositeltuja nauloja.
	Iskuriterä kulunut tai vaurioitunut? Vaihda laite ottamalla yhteyttä HiKOKlin.
