NAVODILA ZA UPORABO NV 1845DA HiKOKI

Neupoštevanje opozoril in navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe.

Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali.

Izraz »električno orodje« v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetljeno.

Nered in neosvetljena področja lahko povzročijo nezgodo.

b) Električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu.

Električno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape.

c) Med delom z električnim orodjem ne dovolite, da bi se vam otroci ali druge osebe približale.

Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.

2) Električna varnost

a) Priključni vtikač električnega orodja mora ustrezati vtičnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji.

Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara.

b) Preprečite stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki.

Ko je vaše telo ozemljeno, je nevarnost električnega udara večja.

c) Električnega orodja ne izpostavljajte dežju ali vlagi.

Vdor vode v električno orodje povečuje tveganje električnega udara.

d) Ne zlorabljajte kabla. Kabla ne uporabljajte za prenašanje električnega orodja in ne vlecite za kabel, će želite vtikač izvleči iz vtičnice. Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajočim se delom.

Poškodovani in zapleteni kabli povečujejo tveganje električnega udara.

e) Kadar uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za delo na prostem.

Z uporabo kabelskega podaljska, ki je izdelan za delo na prostem, je tveganje električnega udara manjše.

f) Če je delo z električnim orodjem v vlažnem okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom.

Zaščitno stikalo zmanjšuje tveganje električnega udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom.

Električnega orodja ne uporabljajte, će ste utrujeni ali pod vplivomamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe.

b) Uporabite osebno zaščitno opremo. Vedno nosite zaščitna očala.

Nošenje zaščitne opreme, kot so maska za prah, protizdrsni zaščitni čevlji, varnostna čelada ali zaščitni glušniki, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.

c) Izogibajte se nenamernemu zagonu. Preden orodje priključite na električno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno.

Prenašanje električnega orodja s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.

d) Preden električno orodje vklopite, odstranite nastavitvena orodja in izvijače.

Orodje ali ključ, ki se nahaja na vrtečem delu električnega orodja lahko povzroči telesne poškodbe.

e) Izogibajte se nenormalni drži. Poskrbite za trdno stojišče in za stalno ravnotežje.

Na ta način lahko v nepričakovanih situacijah bolje nadzorujete električno orodje.

f) Nosite primerna oblačila. Med delom ne nosite ohlapnih oblačil ali nakita. Lase, oblačila in rokavice ne približujte premikajočim se delom naprave.

Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premikajoče se dele.

g) Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene.

Zbiranje prahu lahko zmanjša nevarnosti povezane s prahom.

4) Uporaba in vzdrževanje električnega orodja

a) Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje.

Z ustreznim električnim orodjem boste delo opravili bolje in varneje.

b) Električnega orodja ne uporabljate, će stikalo za vklop/izklop orodja ne deluje.

Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.

c) Pred nastavljanjem orodja, zamenjavo delov pribora ali shranjevanjem orodje, izvlecite vtikač električnega orodja iz elektrike in/ali odstranite akumulator.

S takšnimi preventivnimi varnostnimi ukrepi preprečujete nenameren zagon orodja.

d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil.

Električno orodje je nevarno v rokah neizkušenih uporabnikov.

e) Vzdržujte električno orodje. Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja.

V primeru poškodbe je potrebno električno orodje pred uporabo popraviti.

Slabo vzdrževano električno orodje je vzrok mnogih nesreč.

f) Rezalno orodje naj bo ostro in čisto.

Pravilno vzdrževano rezalno orodje z ostrimi robovi se manj pogosto zatika in je lažje vodljivo.

g) Električno orodje, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali.

Uporabo električnega orodja v druge namene lahko privede do nevarne situacije.

5) Uporaba in vzdrževanje akumulatorja

a) Polnite samo s polnilnikom, ki gá je določil proizvajalec. Polnilnik, ki je primeren za en tip akumulatorja lahko povzroči nevarnost požara, če ga uporabite z drugim akumulatorjem.

b) Električna orodja uporabljajte samo s posebej izdelanimi akumulatorji. Uporaba drugih akumulatorjev lahko povzroči tveganje poškodb in požara.

c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugih manjših kovinskih predmetov, ki lahko povežejo en priključek z drugim.

Kratek stik med priključki na akumulatorju lahko povzroči opekline ali požar.

d) Med nepravilno rabo lahko iz akumulatorja priteče tekočina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekočina v stik z očmi, poiščite dodatno zdravniško pomoč.

Tekočina iz akumulatorja lahko povzroči vnetje ali opekline.

6) Servisiranje

a) Električno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele. Na ta način se ohrani varnost električnega orodja.

VARNOSTNI UKREP

Preprečite dostop otrokom in neusposobljenim osebam.

Kadar orodja ne uporabljate ga shranite izven dosega otrok in neusposobljenih oseb.

VARNOSTNA OPOZORILA ZA AKUMULATORSKI ŽEBLJALNIK ZA KROVCE

1. Vedno domnevajte, da orodje vsebuje sponke. Brezskrbno upravljanje s samodejnim kladivom lahko povzroči nepričakovano sproženje žebljev in telesne poškodbe.

2. Ne usmerjajte orodja proti sebi ali osebam v bližini. Nepričakovano proženje lahko sprožil sponko, kar lahko povzroči poškodbo.

3. Ne prožite orodja, če ni trdno pritisnjeno ob obdelovanec. Če orodje ni v stiku z obdelovancem, se lahko sponke odbijejo od vašega cilja.

4. Odklopite orodje z vira napajanja, če se sponke zagozdijo v orodju. Med odstranjevanjem zagozdenega žeblja se lahko zabijalnik nehote aktivira, če je povezan z napajanjem.

5. Bodite previdni, ko odstranjujete zagozdeno sponko. Morda je mehanizem pod tlakom in sponka se lahko silovito sproži, ko poskušate sprostiti zagozdo.

6. Ne uporabljajte tega zabijalnika za pritrjevanje električnih kablov. Naprava ni namenjena namestitvi električnih kablov in lahko poškoduje izolacijo električnih kablov, kar lahko povzroči električni udar in nevarnost požara.

DODATNA VARNOSTNA NAVODILA

1. Varno delovanje s pravilno uporabo.

To orodje je bilo zasnovano za pribijanje žebljev v les in podobne materiale. Uporabite ga samo za predvideni namen.

2. Bodite pozorni na vžig in eksplozije.

Ker lahko iskre letijo med zabijanjem žebljev, je to orodje nevarno uporabljati v bližini laka, barve, benzena, razredčila, bencina, plina, lepil in podobnih vnetljivih snovi, saj se lahko vnamejo ali eksplodirajo. Zato pod nobenimi pogoji tega orodja ne uporabljajte v bližini takšnih vnetljivih materialov.

3. Vedno nosite zaščito za oči (zaščitna očala).

Med uporabo električnega orodja vedno nosite zaščitna očala in poskrbite, da jih uporabljajo tudi osebe v bližini. Možnost, da bi delci žebljev, ki niso bili pravilno udarjeni, vstopili v oči, je nevarna za oči. Zaščito za oči lahko kupite v katerikoli trgovini z orodjem. Med uporabo tega orodja vedno nosite zaščito za oči.

Uporabljajte zaščito za oči ali širok vizir čez predpisana očala.

Delodajalci morajo vedno zahtevati uporabo opreme za varovanje oči.

4. Zaščitite ušesa in glavo.

Ko zabijate žeblje, nosite naušnike in zaščito za glavo. Odvisno od pogojev prav tako zagotovite, da bodo osebe v bližini nosile naušnike in zaščito za glavo.

5. Bodite pozorni na osebe, ki delajo v vaši bližini.

Zelo nevarno bi bilo, će bi žeblji, ki niso pravilno pribiti, zadeli druge osebe. Zato bodite vedno pozorni na varnost oseb v vaši bližini, ko uporabljate to orodje. Vedno se prepričajte, da nihče nima telesa, rok ali nog blizu izhoda za žeblje.

6. Nikoli ne usmerite izhoda za žeblje proti osebam.

Vedno domnevajte, da orodje vsebuje sponke. Če izhod za žeblje usmerite proti drugim osebam, lahko povzročite resne nesreče, će orodje nenamerno sprožite. Pri povezovanju in odklopu baterije, med nalaganjem žebljev ali podobnimi postopki se prepričajte, da izhod za žeblje ni usmerjen v kakšno osebo (vključno z vami).

Tudi će žeblji niso naloženi, je praznjenje orodja, ki ga usmerite proti osebam, nevarno, zato tega nikoli ne počnite. Brez igric. Spoštujte orodje kot delovni pripomoček.

7. Preverite potisni vzvod pred uporabo.

Pazite, da potisni vzvod deluje pravilno. Nikoli ne uporabljajte zabijalnika, če potisni vzvod ne deluje pravilno, v nasprotnem primeru bi zabijalnik lahko nepričakovano sprožil žebelj. Ne posegajte v ali odstranite potisni vzvod, sicer lahko ta postane neuporaben.

8. Izbira metode sprožitve je pomembna.

Preberite in razúmite poglavje »KAKO SE UPORABLJA ZABIJALNIK« na strani 258.

9. Pred uporabo tega izdelka, se prepričajte, da deluje pravilno in v skladu z vsebino »Testiranje zabijalnika« na strani 257.

10. Uporabljajte samo določene žeblje.

Nikoli ne uporabljajte drugih žebljev kot tiste, ki so navedeni in opisani v teh navodilih.

Slovenščina

1. Bodite previdni, ko povezujete baterijo.

Da se pri povezovanju baterije in vstavljanju žebljev orodje ne bi po nesreči sprožilo, zagotovite naslednje.

O Ne dotikajte se sprožila.

○ Ne dovolite, da bi sprožilna glava prišla v stik s katero koli površino.

○ Sprožilno glavo držite navzdol. Strogo upoštevajte zgornja navodila in vedno zagotovite, da noben del telesa, rok in nog ni pred izhodom za žeblje.

1. Bodite skrbni, ko polagate prst na sprožilec. Ne polagajte prsta na sprožilec, razen će dejansko zabijate žeblje. Če orodje nosite ali ga nekomu podate, ko imate prst na sprožilcu, lahko nenamerno sprožite žebelj in tako povzročite nesrečo.

2. Trdno pritisnite izhod za žeblje na material, ki ga želite pritrditi. Pri zabijanju žebljev izhod za žeblje močno pritisnite ob material, ki ga želite pritrditi. Če izhoda ne uporabljate pravilno, se lahko žeblji zvijejo.

3. Odmaknite roke in noge od prožilne glave, ko napravo uporabljate.

Obstaja velika nevarnost, da žebelj po pomoti zadene roke ali noge.

1. Pazite na povratni udarec orodja.

Med delovanjem se ne približujte zgornjemu delu orodja z glavo ipd. To je nevarno, saj se orodje lahko močno odzove, će žebelj, ki ga trenutno pribijate, pride v stik s preišnjim žeblijem ali grčo v lesu.

1. Pazite na dvojno sprožitev zaradi povratnega udarca.

Če je potisni vzvod nenamerno dovoljen, da se ponovno dotakne obdelovanca po povratku, se bo naložil nezaželen žebelj.

Da bi se izognili tej nezaželeni dvojni sprožitvi,

○ Vmesno delovanje (sprožilno udarjanje)

1) Preklopno napravo nastavite na MEHANIZEM POLNEGA ZAPOREDNEGA SPROŽANJA. 2) Hitro in trdno pritisnite sprožilec.

○ Neprekinjeno delovanje (sprožanje potisnega vzvoda)

1) Zabijalnika ne pritisnite na les s prekomerno silo.

2) Zabijalnik držite ločen od lesa, saj se po pritrditvi odbije.

1. Pazite pri zabijanju tanjših plošč ali na vogalih lesa.

Pri zabijanju tankih plošč lahko žeblji preidejo naravnost skozi, kar se lahko zgodi tudi pri zabijanju na vogalih lesa zaradi odboja žebljev. V takšnih primerih vedno poskrbite, da za tanko ploščo ali ob lesu, ki ga zabijate, ni nikogar (in rok ali nog ipd.).

1. Istočasno zabijanje žebljev na obeh straneh iste stene je nevarno.

Pod nobenim pogojem ne smete zabijanja izvajati istočasno na obeh straneh stene. To bi bilo zelo nevarno, saj bi žeblji lahko prešli skozi steno in tako povzročili poškodbe.

1. Ne uporabljajte električnega orodja na gradbenih odrih ali lestvah.

Ne uporabljajte tega električnega orodja v določenih primerih, kot je na primer:

- pri zamenjavi ene lokacije zabijanja za drugo, pri kateri je potrebna uporaba odrov, stopnic, lestev ali podobnih konstrukcij, npr. strešnih letev, - pri zapiranju škatel ali zabojev, - pri nameščanju prevoznih varnostnih sistemov, npr. na vozilih in vagonih

1. Odstranite vse preostale žeblje in baterijo iz zabijalnika, ko/če:

1) izvajate vzdrževanje in pregled;

2) preverjate pravilno delovanje potisnega vzvoda in sprožilca;

3) namestitev in odstranitev adapterja;

4) odstranjujete zastoj;

5) orodja ne uporabljate;

6) zapustite delovno področje;

7) se premeščate na drugo lokacijo; in 8) predate orodje drugi osebi.

Zabijalnika nikoli ne puščajte brez nadzora, saj bi ga osebe, ki niso seznanjene z zabijalnikom, lahko uporabile in se poškodovale.

1. Odstranite baterijo iz orodja, če:

Pri namestitvi in odstranjevanju adapterja odklopite baterijo.

Pri pritrditvi adapterja pripomočka na konico potisnega vzvoda in pri odstranjevanju, obvezno pred tem izključite baterijo. Obstaja velika nevarnost, će se žebelj sproži po pomoti.

1. Okolje delovanja za to napravo je med 0°C in 40°C, in tako zagotovite uporabo v tem temperaturnem območju. Naprava morda ne bo delovala pod 0°C ali nad 40°C.

2. Baterijo vedno polnite pri temperaturi 0–40°C.

Temperatura, nižja od 0°C, bo povzročila prenapetost, kar je. Baterije ni mogoče polniti pri temperaturi, višji od 40°C.

Najbolj primerna temperatura za polnjenje je 20–25°C.

1. Polnilnika ne uporabljate neprekinjeno.

Ko zaključite s polnjenjem, pustite polnilnik mirovati približno 15 minut pred naslednjim polnjenjem baterije.

1. Ne dovolite, da bi v luknjo, ki povezuje polnilno baterijo prišel tujek.

2. Polnilne baterije in polnilnika nikoli ne razstavljajte.

3. V polnilni bateriji nikoli ne povzročite kratkega stika.

Kratek stik v bateriji bo povzročil visok električni tok in pregrevanje. Posledica tega bo pregretje ali poškodba baterije.

1. Baterije ne zavrzite v ognej.

Ce baterija zagori, lahko eksplodira.

1. Uporaba prazne baterije lahko poškoduje polnilnik.

2. Ko se življenjska doba baterije zmanjša za normalno uporabo, jo takoj nesite v trgovino, kjer ste jo kupili.

Prazne baterije ne zavrzite.

1. V prezračevalne reže polnilnika ne vstavljajte predmetov.

Vstavljanje kovinskih ali vnetljivih predmetov v prezračevalne reže polnilnika lahko povzroči tveganje električnega udara ali poškodbo polnilnika.

1. NIKOLI ne dovolite, da bi magneti (ali podobne magnetne naprave) bili v bližini zabijalnika, saj ima le-ta v notranjosti magnetni senzor.

S tem lahko povzročite tveganje za poškodbe zaradi napake ali okvare.

1. Po daljšem delu je potrebno napravo ohladiti.

2. Električno orodje je za zaščito motorja opremljeno s temperaturnim zaščitnim stikalom. Zaradi neprekinjenega dela se lahko zviša temperatura naprave, kar aktivira temperaturno zaščitno stikalo in samodejno ustavi delovanje. V tem primeru počakajte, da se električno orodje ohladi, preden nadaljujete z delom.

3. Ta izdelek lahko preneha delovati, ko je zaznana nepravilnost. V tem primeru preverite postavke, navedene v poglavju »ODPRAVLJANJE MOTENJ« na strani 261.

4. Upravljalne plošče ne izpostavljajte močnim udarcem in pazite, da je ne zlomite. V nasprotnem primeru se lahko pojavijo težave.

5. Izdelka ne uporabljajte, će se orodje ali električni kontakti baterije (baterijski nosilec) deformirajo. Nameščanje baterije lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

6. Na električnih kontaktih (baterijski nosilec) orodja se ne smejo nabrati ostružki ali prah.

O Pred uporabo se prepričajte, da se na kontaktih niso nabrali ostružki in prah.

○ Med uporabo poskusite preprečiti padanje ostružkov ali prahu z orodja na baterijo.

○ Pri prekinitvi delovanja ali po uporabi orodja ne puščajte na območju, kjer je lahko izpostavljeno padajočim ostružkom ali prahu. To lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

1. Prepričajte se, da je baterija trdno nameščena. Če ni dobro nameščena se lahko sname in povzroči nesrečo.

2. Orodje in baterijo vedno uporabljajte pri temperaturi med -5°C in 40°C.

OPOZORILO ZA LITIJ-IONSKO BATERIJO

Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi delovanje.

V spodaj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi će ugasnete stikalo, motor lahko ustavi. To ni težava, ampak rezultat zaščitne funkcije.

1. Ko se porabi preostala moč baterije, se motor ugasne. V tem primeru baterijo takoj napolnite.

2. Ce je orodje preobremenjeno, se motor lahko ustavi. V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje znova uporabite.

3. Če se baterija pregreje zaradi preobremenitve, se bo ustavil dovod moči. V tem primeru prenehajte z uporabo baterije in počakajte, da se ohladi. Po tem lahko orodje znova uporabite.

Prosimo, da upoštevate naslednja opozorila in svarila. OPOZORILO

Da bi preprečili iztekanje baterije, ustvarjanje toplote, oddajanje dima, eksplozijo in vžig, prosimo, da upoštevate naslednja varnostna opozorila.

1. Preprečite nabiranje ostružkov in prahu na bateriji.

○ Med delom poskrbite, da ostružki in prah ne padajo na baterijo.

○ Med delom poskrbite, da se morebitni ostružki in prah z električnega orodja ne nabirajo na bateriji.

O Neuporabljeno baterijo ne shranjujte na mestu, kjer je izpostavljena ostružkom in prahu.

○ Preden baterijo shranite odstranite ostružke ter prah, ki se lahko sprimejo na baterijo in ne hranite jo skupaj s kovinskimi deli (vijaki, žeblji itn.).

1. Baterijo ne prebadajte z ostrimi predmeti kot so žeblji, ne udarjajte s kladivom, ne stopite nanjo, jo ne mečite ali izpostavljajte težkih fizičnim udarom.

2. Vidno poškodovane ali deformirane baterije ne uporabljajte.

3. Baterijo uporabljajte le za določene namene.

4. Če se baterija ne napolni tudi po preteku določenega časa polnjenja, polnjenje takoj prekinite.

5. Baterije ne postavljajte ali izpostavljajte visokim temperaturam ali visokem pritisku, na primer v mikrovalovni pečici, sušilcu ali visokotlačni komori.

6. Ob zaznavi iztekanja ali neprijetnega vonja jo takoj odmaknite od ognja.
7. Ne uporabljajte je v prostorih, kjer se ustvarja močna statična elektrika.
8. Ob iztekanju baterije, čudnem vonju, ustvarjanju toplote, razbarvanju ali deformaciji oziroma v kolikor je videti čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prenehajte uporabljati.
9. Ne potapljajte baterije in ne dovolite, da vanjo stečejo kakršnekoli tekočine. Vstop prevodne tekočine, kot je voda, lahko povzroči poškodbe ter posledično požar ali eksplozijo. Baterijo shranjujte na hladnem, suhem mestu, stran od lahko vnetljivih in gorljivih predmetov. Izogibati se je potrebno jedkim plinskim ozračjem.
10. Prikazne plošče ne izpostavljajte močnim udarcem in pazite, da je ne zlomite. V nasprotnem primeru se lahko pojavijo težave.
11. Če alkalno mazivo ali tekočina za rezanje pride v stik z baterijo, jo hitro obrišite s suho krpo. V nasprotnem primeru lahko pride do poškodbe ali okvare ohišja.

POZOR

1. Če tekočina, ki izteka iz baterije pride v stik z vašimi očmi jih ne drgnite, ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika. Če ne boste obiskali zdravnika, lahko tekočina povzroči težave z očmi.
2. V primeru, da tekočina pride v stik s kožo ali oblačili jih takoj operite s čisto vodo. Obstaja možnost, da lahko to povzroči draženje koje.
3. Če opazite rjo, čuden vonj, pregrevanje, razbarvanje, deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu.

OPOZORILO

Če v priključek litij-ionske baterije pride prevoden tujek, lahko pride v bateriji do kratkega stika, kar lahko sproži požar. Ob shranjevanju litij-ionske baterije upoštevajte naslednjo vsebino.

O V škatlo za shranjevanje ne shranjujte prevodnih stvari, žebljev in žic kot sta železna in bakrena žica.
○ Da preprečite nastanek kratkega stika, namestite baterijo v orodje ali pa varno vstavite pokrov baterije, ki pokrije prezračevalno režo.

GLEDE TRANSPORTA LITIJEVIH BATERIJ

Pri transportu litijevih baterij upoštevajte naslednje previdnostne ukrepe.

OPOZORILO

Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moči ter upoštevajte navodila transportnega podjetja, ko urejate prevoz.

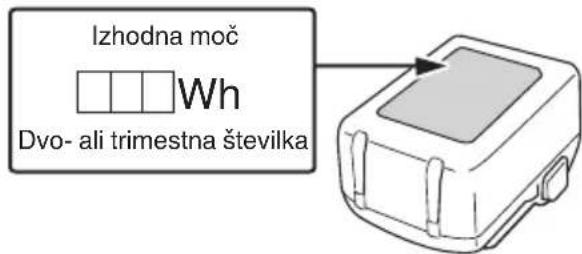

○ Litijeve baterije, ki imajo izhodno moč višjo od 100 Wh so označene kot nevarno blago in za njih boste morali izpolniti posebne prijavne postopke.
○ Pri mednarodnem transportu morate upoštevati mednarodno zakonodajo in pravila ter ureditve ciljne države.

Slovenščina

Izhodna moč Wh Dvo- ali trimestna številka

IMENA DELOV

Številke v spodnjem seznamu se ujemajo s SI. 1–SI. 22.

1	Zgornji pokrov
2	Sprožilo
3	Sprožilna glava (izhod)
4	Potisna ročica
5	Vodilo za žeblje
6	Gumb
7	Nabojnik
8	Držalo za žeblje
9	Pokrov nabojnika
10	Kljuka
11	Baterija
12	Zaklop vzvoda
13	Ročaj
14	Stikalo za upravljanje z žebljem
15	Indikator vklopa
16	Stikalo za vklop/izklop
17	Indikator delovanja zabijanja
18	Krmilna plošča
19	Žeblji
20	Stikalo indikatorja za nivo baterije
21	Indikatorska lučka napolnjenosti baterije
22	Prikazna plošča
23	Krmilni indikator
24	Zatič
25	Plošča
26	Luknja za nalaganje
27	Prvi žebelj
28	Drugi žebelj
29	Zatikalo
30	Podajalnik
31	Reža vodila
32	Površina vodila

33	Nastavitelj
34	Šestrobni ključ
35	Pritrjevalna plošča
36	Adapter
37	Ustavljalnik za glavne žeblje
38	Ustavljalnik za podrejene žeblje
39	Informacijski indikator
40	Oznaka
41	Reža za žeblje

SIMBOLI

OPOZORILO

V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete.

	NV1845DA: Akumulatorski žebljalnik za krovce
	Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila.
	Samo za države EUElektričnih orodij ne odlagajte med hišne odpadke!V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi in njeni uresničitvi v skladu z nacionalnim pravom se morajo električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in okolju prijazno reciklirati.
	Enosmerni tok
	Stikalo za vklop
	Stikalo za izklop
	Odklopite baterijo
	Stikalo za vklop/izklop
	Stikalo za upravljanje z žebljem
	MEHANIZEM POLNEGA ZAPOREDNEGA SPROŽANJA
	MEHANIZEM KONTAKTNEGA SPROŽANJA
	Zaklep sprožilca
	Sprožilec je odklenjen
	Plitka stran
[DBAW]	Globoka stran
	Ne uporabljajte na odrih, lestvah.
	Opozorilo
[€4GX]	Prepovedan postopek

Baterija

	Stikalo indikatorja preostale energije baterije
	Zasveti ;Preostala moč baterije je več kot 75%
	Zasveti ;Preostala moč baterije je med 50 in 75%.
	Zasveti ;Preostala moč baterije je med 25 in 50%.
	Zasveti ;Preostala moč baterije je manj kot 25%
	Utripa ;Baterija je skoraj prazna. Baterijo napolnite takoj, ko bo mogoče.
	Utripa ;Izhod se je ustavil zaradi visoke temperature.Odstranite baterijo in počakajte, da se orodje v celoti ohladi.
	Utripa ;Izhod je prekinjen zaradi napake ali okvare.Težava je lahko baterija, zato se obrnite na prodajalca.

SPECIFIKACIJE

1. Akumulatorski žebljalnik za krovce

Model NV1845DA
Motor Brezkrtacni DC
Veljavna dolžina žeblja	25 mm do 45 mm
Zmogljivost nalaganja žebljev	120 žebljev (1 spirala)
Način sprožanja Polno zaporedje/Stik (izbirno)
Teža*1,2	4,3–4,9 kg
Dolžina 335 mm
Širina 134 mm

Višina 338 mm

*1 Vključite baterijo BSL1820M

*2 Teža: Glede na postopek EPTA 01/2014

Odvisno od priložene baterije. Največja teža se meri z BSL36B18X (naprodaj posebej).

OPOMBA

Zaradi HiKOKI programa nenehnega raziskovanja in razvoja se specifikacije lahko spremenijo brez predhodnega obvestila.

1. Baterija

Model Napetost	Kapaciteta baterije
BSL1820M 18 V 2,0 Ah

IZBIRA ŽEBLJA

Iz SI. 2 izberite ustrezen žebelj. Žebljev, ki niso prikazani na SI. 2, ni mogoče zabijati s tem orodjem.

Uporaba drugih žebljev lahko povzroči okvaro orodja in/ali poškodbo žebljev, kar lahko privede do resnih poškodb.

STANDARDNA OPREMA

Zraven glavnega orodja (1 orodje) vsebuje paket pribor napisan na strani 319.

Standardni pribor se lahko spremeni brez obvestila.

UPORABA

○ Montaža asfaltnih strešnih skodel v gradbeništvu.

○ Vgradnja izolacijskih plošč v konstrukciji stavbe.

POLNJENJE

Pred uporabo električnega orodja napolnite baterijo po sledečem postopku.

1. Napajalni kabel polnilnika priključite v vtičnico.

Ob priključitvi polnilnika v vtičnico bo kontrolna lučka utripala rdeče. (Glej Tabela 1)

1. Vstavite baterijo v polnilnik.

Trdno vstavite baterijo v polnilnik, kot je prikazano na SI. 4 (na strani 3).

1. Polnjenje

Ko vstavite baterijo v polnilnik, se postopek polnjenja začne in kontrolna lučka neprekinjeno sveti v rdeči barvi.

Ko je baterija povsem napolnjena, kontrolna lučka utripa v rdeči barvi. (Glej Tabela 1)

(1) Označba kontrolne lučke

Označbe kontrolne lučke bodo takšne, kot je prikazano v Tabeli 1, glede na pogoje polnilnika ali polnilne baterije.

Tabela 1: Označbe kontrolne lučke

VKLOP/IZKLOP pri0,5 sekundnih intervalih.	Pred polnjenjem *1aliPolnjenje končano
Neprekinjeno sveti	Med polnjenjem

Slovenščina

Zasveti za 1 sekunde v presledkih po 0,5 sekundo.	Mirovanje po pregretju *2
VKLOP/IZKLOP pri 0,1 sekundnih intervalih.	Polnjenje ni možno *3

OPOMBA

*1 Če rdeča lučka še naprej utripa, tudi ko ste polnilnik že priklopili, se prepričajte, ali je baterija dobro vstavljena.
*2 Pregreta baterija. Ni mogoče napolniti.

Čeprav se bo polnjenje začelo, ko bo baterija dovolj ohlajena, tudi će jo pustite na mestu, je vseeno najbolj priporočljivo, da baterijo odstranite in pustite, da se ohladi na senčnem, dobro prezračenem mestu, preden jo začnete polniti.

*3 Ñnapaka v bateriji ali polnilniku

– Baterijo dobro in popolnoma vstavite.
– Prepričajte se, da na nastavku in priključkih baterije ni tujkov. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblaščeni servisni center.

Če kontrolna lučka ne utripa rdeče, čeprav je vtikač polnilnika priklopljen na napetost, se je vključil zaščitni tok polnilnika. Odstranite ytikač iz napetosti in ga po 5 minut znova priklopite. Če kontrolna lučka še vedno ne bo utripala rdeče, odnesite polnilnik na pooblaščen HiKOKI servis.
○ Če se polnilnik uporablja dalj časa, se bo ta segrel, zaradi česar lahko pride do napak. Ko se polnjenje zaključi, naj polnilnik miruje vsaj 15 minut do naslednjega polnjenja.
(2) Temperature in čas polnjenja baterije. (Glej Tabela 2)

Tabela 2

Model UC18YFSL
Vrsta baterije Litij-ionska
Napetost polnjena 14,4–18 V
Temperature pri katerih se lahko baterija polni		0°C–50°C
Čas polnjenja baterije približno (Pri 20°C)	1,5 Ah 22	min
	2,0 Ah 30	min
	2,5 Ah 35	min
	3,0 Ah 45	min
	4,0 Ah 60	min
	5,0 Ah 75	min
	6,0 Ah 90	min
Čas polnjenja večvoltne baterije, približno. (Pri 20°C)	1,5 Ah (× 2 enota)	45 min
	2,5 Ah (× 2 enota)	75 min
	4,0 Ah (× 2 enota)	120 min
Število baterijskih celic 4–10
Teža 0,5 kg

OPOMBA

○ Čas polnjenja je odvisen od temperature okolja in napetosti električnega vira.
O Ce polnjenje dolgo traja

– Pri zelo nizki zunanji temperaturi polnjenje traja dlje. Baterijo polnite na toplem (na primer v zaprtih prostorih).
– Ne blokirajte pretoka zraka. V nasprotnem primeru se notranjost pregreje in polnilnik postane manj'
– Če ventilator za hlajenje ne deluje, se za popravilo obrnite na pooblaščeni servisni center HiKOKI.

1. Izključite napajalni kabel polnilnika iz vtičnice.

2. Polnilnik trdno primite in izvlecite baterijo.

OPOMBA

Baterijo izvlecite iz polnilnika po uporabi in jo shranite.

V zvezi z električnim tokom v primeru novih baterij itd.

Ker notranja kemijska snov novih baterij in baterij, ki niso bile dlje časa uporabljene, ni aktivirana, je lahko električni tok nizek, ko jih uporabljate prvič in drugič. To je časovno omejen pojav in normalen čas, potreben za polnjenje, se povrne po 2–3 polnjenjih baterije.

Kaj storiti za daljše delovanje baterij.

(1) Baterije napolnite, preden se popolnoma spraznijo. Če začutite, da moč orodja upada, ga prenehajte uporabljati in napolnite njegovo baterijo. Če nadaljujete z uporabo orodja in porabite električni tok, se lahko baterija poškoduje, kar skrajša njeno življenjsko dobo.
(2) Izogibajte se polnjenju pri visokih temperaturah. Akumulatorska baterija bo takoj po uporabi vroča. Če boste takšno baterijo polnili takoj po uporabi, se bo njena notranja kemijska snov izčrpala in življenjska doba baterije se bo skrajšala. Pustite baterijo in jo napolnite potem, ko se je nekaj časa ohlajala.

PRED UPORABO

Dejanje Slika Stran
Indikator preostale energije baterije 3 3
Odstranitev in vstavljanje baterije 5 3
Izbor pribora — 320

1. Kako upravljati nadzorno ploščo

(1) Stikalo za VKLOP (Glej SI. 6)

Pod pogojem, da je »Stikalo IZKLOPLJENO«, pritisnite in zadržite stikalo za vklop/izklop za več kot 1 sekundo in indikator napajanja bo svetil zeleno.

OPOMBA

Med pritiskanjem stikala za vklop/izklop ne pritiskajte potisnega vzvoda in/ali ne povlecite sprožilca. S tem preprečite, da bi se VKLOPILO stikalo.

[Auto power off] (Samodejni izklop)

Ko je napajanje vklopljeno, vendar zabijalnik ni uporabljen 30 minut, se samodejno izklopi. Za izklop znova pritisnite stikalo za vklop/izklop.

OPOZORILO

Nikoli ne puščajte vklopljenega zabijalnika. To lahko povzroči nesrečo.

(2) Stikalo za IZKLOP (Glej SI. 6)

Pod pogojem, da je »stikalo VKLOPLJENO«, pritisnite in zadržite stikalo za vklop/izklop za več kot 1 sekundo in indikator napajanja se bo ugasnil.

Pod pogojem, da je »Stikalo VKLOPLJENO«, so aktivne spodnje funkcije.

(3) Izberite način delovanja zabijanja
(Polno zaporedno sproženje/kontaktno sproženje)
Po vklopu stikala za vklop/izklop vedno nastavite način polnega zaporednega sprožanja kot začetno.
(Indikatorska lučka za delovanje zabijanja je v modri.) (Glej SI. 7)
Če želite spremeniti način delovanja zabijanja, enkrat pritisnite stikalo za delovanje zabijanja. Z vsakim pritiskom se bo spremenil način med »Polno zaporedno« in »Kontaktno«.
Osvetlitev (modra):
MEHANIZEM POLNEGA ZAPOREDNEGA SPROŽANJA.
Utripa (modro):
MEHANIZEM KONTAKTNEGA SPROŽANJA

(4) Druge funkcije

V primeru napake pri delovanju informacijski indikator prikazuje, kot je prikazano spodaj. (SI. 1)

Stanje indikatorja
Informacijski indikator utripa rdeče.Napajanje se samodejno izklopi po 60 sekundah.	Baterija je skoraj prazna.Čim prej napolnite baterijo.
Informacijski indikator utripa rdeče.Napajanje se samodejno izklopi po 10 sekundah.	Stroj je v prehladnem stanju (pod -5°C) ali v prevročem stanju.Pustite, da se zabijalnik dobro ohladi ali ogreje v ustreznem stanju.
Informacijski indikator utripa oranžno.Napajanje se samodejno izklopi v 10 sekundah.	Obrnite se na HiKOKI za pregled.

2. Mehanizem za blokiranje sprožilca (Glej Sl. 8) OPOZORILO

○ Prepričajte se, da je sprožilec zaklenjen, ko ne zabijate žebljev.
○ Ta zabijalnik ima mehanizem za zaklepanje, ki preprečuje sprožanje žebljev.
O Nastavite stikalo v položaju za zaklepanje, da blokirate sprožilec.
○ Potisnite ročico stikala za zaklep v položaj ,ko uporabljate zabijalnik, in v položaj ko ga ne uporabljate.

3. Testiranje zabijalnika OPOZORILO

○ Prepričajte se, da je sprožilec zaklenjen, ko ne zabijate žebljev. (Glej SI. 8)
○ Nikoli ne uporabljajte zabijalnika, če potisni vzvod ne deluje pravilno.

POZOR

Pazite, da ne spustite konice potisnega vzvoda na les. Preden dejansko začnete zabijati žeblje, preizkusite zabijalnik z uporabo kontrolnega seznama spodaj. Opravite teste po naslednjem vrstnem redu.

Če opazite nenormalno delovanje, prenehajte z uporabo zabijalnika in se takoj obrnite na pooblaščeni servisni center HiKOKI.

(1) ODSTRANITE VSE ŽEBLJE IN BATERIJO IZ ZABIJALNIKA.

• VSI VIJAKI MORAJO BITI PRIVITI.
• POTISNI VZVOD IN SPROŽILEC SE MORATA PREMIKATI GLADKO.

(2) Nameščanje baterije. Med nameščanjem baterije ne pritiskajte potisnega vzvoda ali sprožilca. (Glej SI. 5)
(3) Vklopite stikalo za vklop/izklop. (Glej SI. 6) Vklopite stikalo za vklop/izklop, tako da pritisnete in držite stikalo za vklop/izklop za več kot 1 sekundo. Prepričajte se, da indikator napajanja sveti zeleno, indikator delovanja zabijanja pa sveti modro. (MEHANIZEM POLNEGA ZAPOREDNEGA SPROŽANJA)
(4) Odstranite prst s sprožila in pritisnite potisno ročico proti obdelovancu.

- ZABIJALNIK NE SME DELOVATI.

(5) Ločite potisni vzvod od obdelovanca. Nato usmerite zabijač navzdol, pritisnite sprožilo in potem počakajte v tem položaju 5 sekund ali dlje.

- ZABIJALNIK NE SME DELOVATI.

(6)

[1] Ne da bi se dotaknili sprožila, pritisnite potisno ročico proti obdelovancu.
Nato pritisnite sprožilec.

- ZABIJALNIK MORA DELOVATI.

[2] Držite sprožilec nazaj in ponovno pritisnite potisni vzd proti obdelovancu.

- ZABIJALNIK NE SME DELOVATI.

[3] Ločite prst od sprožilca.

Potem, [1] ponovno deluje.

- ZABIJALNIK MORA DELOVATI.

(7) Potisni vzvod ločite od obdelovanca, pritisnite sprožilec. Pritisnite potisni vzvod proti obdelovancu v 2 sekundah.

- ZABIJALNIK NE SME DELOVATI.

(8) Nastavite način vklopljenega utripanja indikatorja za delovanje zabijanja. (MEHANIZEM KONTAKTNEGA SPROŽANJA)

Enkrat pritisnite stikalo za delovanje zabijanja, prepričajte se, da indikator utripa modro.

Potisni vzvod ločite od obdelovanca, pritisnite sprožilec. Pritisnite potisni vzvod proti obdelovancu v 2 sekundah.

- ZABIJALNIK MORA DELOVATI.

(9) Če ne opazite neobičajnega delovanja, lahko žeblje naložite v zabijalnik.

Zabijajte žeblje v obdelovanec, ki je istega tipa kot tisti, ki ga boste uporabili v dejanskem nanosu.

- ZABIJALNIK MORA PRAVILNO DELOVATI.

4. Preverjanje delovanja potisnega vzvoda OPOZORILO

Prepričajte se, da je sprožilec zaklenjen, ko ne zabijate žebljev.

Vedno se prepričajte, da je sprožilec zaklenjen, in odstranite baterijo iz naprave pri preverjanju delovanja potisnega vzvoda.

Preverite, ali potisni vzvod med delovanjem gladko drsi.

Očistite drsni del na potisnem vzvodu, če ne drsi gladko.

5. Naložite žeblje

OPOZORILO

Pri nalaganju žebljev v zabijalnik,

Slovenščina

1) odstranite baterijo iz zabijalnika;
2) ne pritisnite sprožila;
3) ne pritiskajte na vzvod; in
4) držite zabijalnik obrnjen navzdol.
(1) Pritisnite gumb navzdol in odprite vodilo za žeblje. Nato odprite pokrov nabojnika. (SI. 9)
(2) Prilagodite položaj držala za žeblje glede na dolžino žeblja. (SI. 10)
Žebelj se ne bo gladko podajal, će držalo za žeblje ni pravilno nastavljeno.
[1] Držalo za žeblje obrnite za 90 stopinj v nasprotni smeri urinega kazalca.
[2] Premaknite držalo za žeblje navzgor in navzdol, da poravnate ploščo držala za žeblje z oznako na nabojniku v skladu z dolžino uporabljenih žebljev.
[3] Držalo za žeblje obrnite za 90 stopinj v smeri urinega kazalca, dokler ne slišite »klika«.

OPOMBA

Preden naložite žeblje v nabojnik, namestite držalo za žeblje v skladu z dolžino žeblja. Če položaj držala za žeblje ni nastavljen, se je zagozdil. Če je pokrov prisilno zaprt brez prilagajanja položaja držala za žeblje, se lahko držalo za žeblje poškoduje.

(3) V nabojnik namestite spiralo za žeblje.

Odvijte toliko žebljev, da dosežete odprtino za pogon. (SI. 11)

(4) Vstavite prvi žebelj v odprtino za pogon in drugi žebelj med dva zatiča podajalnika.

Glave za žeblje namestite v vodilno režo. (Sl. 12)

V nasprotnem primeru se vodilo za žeblje ne bo pravilno zaprlo.

(5) Žaprite pokrov nabojnika in nato zaprite vodilo za žeblje.

Popolnoma zaklenite gumb. (SI. 13)

OPOZORILO

Popolnoma zaprite vodilo za žeblje in ga med delovanjem ne odpirajte.

Ce poskušate zabijati žeblje, ko je vodilo za žeblje odprto, se žeblji ne bodo zabili v les in obstaja nevarnost nevarne razelektritve.

KAKO SE UPORABLJA ZABIJALNIK

OPOZORILO

O Orodja NIKOLI ne obračajte proti sebi ali drugim osebam v delovnem območju.

O Kadar ne zabijate žebljev, naj bodo prsti STRAN od sprožilca, da ne pride do nenamernega sproženja.

O lzbira metode sprožitve je pomembna.

Prosimo, da preberete in razumete poglavje »1. Postopki za zabijanje«, ki ga najdete v nadaljevanju.

○ Pred začetkom dela preverite napravo za preklapljanje delovanja zabijanja.

Ta zabijalnik HiKOKI vključuje napravo za preklapljanje delovanja zabijanja.

Pred začetkom dela se prepričajte, da je naprava za preklapljanje ustrezno nastavljena.

Če naprava za preklapljanje ni pravilno nastavljena, zabijalnik ne bo pravilno deloval.

O Nikoli ne položite svojih rok, nog ali obraza v bližino sprožilne glave med uporabo.

○ Ne zabijajte žebljev na vrh drugih žebljev ali z zabijalnikom pod preveč strmim kotom; žeblji se lahko odbijejo in nekoga poškodujejo.

○ Ne zabijajte žebljev v tanke plošče ali blizu vogalov in robov obdelovanca. Žeblji se lahko zabijejo skozi ali stran od obdelovanca in nekoga zadenejo.
○ Nikoli ne zabijajte žebljev istočasno na obeh straneh iste stene. Žeblji se lahko zabijejo v in skozi steno in udarijo osebo na nasprotni strani.
O Nikoli ne uporabljajte zabijalnika, ki je okvarjen ali deluje neobičajno.
O Zabijalnika ne uporabljajte kot kladivo.
O Odstranite vse preostale žeblje in baterijo iz zabijalnika, ko/če:
1) izvajate vzdrževanje in pregled;
2) preverjate pravilno delovanje potisnega vzvoda in sprožilca;
3) namestitev in odstranitev adapterja;
4) odstranjujete zaskok;
5) orodja ne uporabljate;
6) zapustite delovno področje;
7) se premeščate na drugo lokacijo; in
8) predate orodje drugi osebi.
O Odstranite baterijo iz orodja, če:
1) nakladate žeblje;
2) obračate prilagojevalnik.
Ta zabijalnik HiKOKI je opremljen z napravo za
preklapljanje med delovanjem zabijanja.
Úporabite MEHANIZEM PÓPOLNÉGÁ ZAPOREDNEGA
SPROŽANJA ali MEHANIZEM KONTAKTNEGA
SPROŽANJA v skladu z delom, ki ga je treba opraviti.
Razlaga različnih operacij zabijanja
O MEHANIZEM POLNEGA ZAPOREDNEGA SPROŽANJA:
Najprej pritisnite potisni vzvod proti lesu; potem pritisnite sprožilec za zabijanje žeblja.
Sledite enakemu zaporedju, da nadaljujete z zabijanjem žebljev.
Po enkratnem zabijanju, zabijanje ne bo ponovno mogoče, dokler ne odstranite prsta s sprožilca in orodje popolnoma odstranite s površine lesa.
○ MEHANIZEM KONTAKTNEGA SPROŽANJA: KONTAKTNO SPROŽANJE lahko sledi dvema različnima zaporedjema, odvisno od vaše uporabe. Če želite zabijati več žebljev:
1) Pritisnite na sprožilec.
2) Pritisnite potisni vzvod proti lesu, da zabijete žebelj.
3) Ce se sprožilec zadrži, se bo vsakič, ko bo potisni vzvod pritisnjen proti lesu, zabil žebelj.
Če želite zabiti en sam žebelj:
1) Pritisnite potisni vzvod proti lesu.
2) Pritisnite sprožilec za zabijanje žeblja.
3) Spustite sprožilec in odstranite zabijalnik iz lesa.

POZOR

Pazite, da ne spustite konice potisnega vzvoda na les, ko potisnega vzvoda ni mogoče potisniti navzgor.

1. Postopki za zabijanje

Ta zabijalnik je opremljen s potisnim vzvodom in ne deluje, će potisni vzvod ni pritisnjen.

Obstajata dve metodi delovanja zabijanja s tem zabijalnikom.

Ti sta:

1) Vmesno delovanje (sprožilno udarjanje):

2) Neprekinjeno delovanje (udarjanje potisnega vzvoda):

(1) Vmesno delovanje (sprožilno udarjanje)

Uporabite nastavitev MEHANIZMA POLNEGA ZAPOREDNEGA SPROŽANJA. (Glej SI. 14)

OPOZORILO

Da bi se izognili dvojnemu sprožanju ali nenamernemu sprožanju zaradi odboja.

– Hitro in trdno pritisnite sprožilec.

[1] Nastavite stikalo za delovanje zabijanja na MEHANIZEM POLNEGA ZAPOREDNEGA SPROŽANJA (indikator delovanja zabijanja sveti v modri barvi).
[2] Izhod za žebelj na obdelovancu postavite z umaknjenim prstom s sprožilca.
[3] Močno pritiskajte potisni vzvod, dokler ni popolnoma pritisnjen.
[4] Pritisnite sprožilec za zabijanje žeblja.
[5] Odstranite prst s sprožilca in orodje popolnoma odstranite s površine lesa.

Ce želite nadaljevati z zabijanjem na ločenem mestu, premaknite zabijalnik vzdolž lesa, po potrebi ponovite korake [2]–[5].

OPOMBA

Delovanji [3] in [4] je treba opraviti v razmaku 2 sekund. Če preteče več kot 2 sekundi po [3], zabijalnik ne bo deloval pravilno. Če se to zgodi, poskusite s [3].

(2) Neprekinjeno delovanje (sprožanje potisnega vzvoda)

Uporaba MEHANIZMA KONTAKTNEGA SPROŽANJA (Glej SI. 15)

OPOZORILO

Da bi se izognili dvojnemu sprožanju ali nenamernemu sprožanju zaradi odboja.

– Zabijalnika ne pritisnite na les s prekomerno silo.

– Zabijalnik držite ločeno od lesa, saj se po zabijanju odbije.

[1] Nastavite stikalo za delovanje zabijanja na MEHANIZEM KONTAKTNEGA SPROŽANJA (indikator delovanja zabijanja utripa v modri barvi).
[2] Pritisnite sprožileć z zabijalnikom stran od obdelovanca.
[3] Pritisnite potisni vzvod proti obdelovancu, da zabijete žebelj.
[4] Premaknite zabijalnik vzdolž obdelovanca z odbijajočim gibom.

Vsak pritisk potisnega vzvoda bo zabil žebelj.

Takoj, ko se zabije želeno število žebljev, odstranite prst s sprožilca.

OPOMBA

Delovanji [2] in [3] je treba opraviti v razmaku 2 sekund. Če preteče več kot 2 sekundi po [2], zabijalnik ne bo deloval pravilno. Če se to zgodi, poskusite s [2].

OPOZORILO

○ Snemite prst s sprožilca, razen med zabijanjem, saj lahko pride do hudih poškodb, če potisni vzvod nenamerno pride v stik z vami ali drugimi na delovnem mestu.
○ Držite roke in telo proč od območja sprožanja. Ta zabijalnik HiKOKI se lahko odbije zaradi povratnega udarca pri zabijanju žeblja in lahko pride do sproženja nezaželenega naknadnega žeblja, kar lahko povzroči poškodbe.

OPOMBA

○ Če se upoštevajo vsa opozorila in navodila, je varno delovanje mogoče pri obeh sistemih: MEHANIZEM POLNEGA ZAPOREDNEGA SPROŽANJA, MEHANIZEM KONTAKTNEGA SPROŽANJA.
○ Vedno bodite pozorni na žeblje in embalažo. Če žeblji padejo, se lahko poškoduje povezava, kar povzroči napačno podajanje in zaskok.
O Po zabijanju:

1) odstranite baterijo iz zabijalnika;
2) odstranite vse žeblje iz zabijalnika;

2. Nastavitev globine rezanja

Za zagotovitev, da vsak žebelj prodre na isto globino, se prepričajte, da je zabijalnik vedno trdno pritisnjen na obdelovanec.

Če se žeblji zabijejo globoko ali plitko v obdelovanec, zabijanje nastavite po naslednjem vrstnem redu.

(1) Odstranite baterijo iz zabijalnika. (Glej SI. 5)

(2) Če so žeblji zabiti pregloboko, obrnite prilagojevalnik na plitvo stran. (Glej SI. 16) Prilagoditve so v korakih po pol obrata. Če so žeblji zabiti preplitko, obrnite prilagojevalnik na globoko stran. (Glej SI. 17)
(3) Nehajte obračati prilagojevalnik, ko je za testiranje zabijanja dosežen ustrezen položaj.
(4) Priključite baterijo v zabijalnik. VEDNO NOSITE ZAŠČITNA OČALA. Izvedite test zabijanja.

3. Uporaba kavlja (Glej Sl. 18)

OPOZÓRILO

Ko uporabljate kavelj, izklopite stikalo za vklop/izklop (sveti zeleno »IZKLOP«). Bodite dovolj pozorni, da glavna oprema ne pade.

Če orodje pade, obstaja nevarnost poškodb.

Kavlji se lahko nastavijo na levo ali desno stran.

(1) Odstranite baterijo in nato odstranite vse preostale žeblje iz nabojnika.
(2) Trdno primite glavno enoto in z imbusnim ključem odstranite vijake M5.
(3) Odstranite kavelj in ploščo kavlja.
(4) Na drugo stran namestite kavelj in ga trdno privijte z vijaki M5.

OPOMBA

Kavelj lahko uporabite kot obešalnik.

4. Uporaba adapterja za stenske obloge iz vinila

OPOZORILO

Pri pritrjevanju ali odstranjevanju adapterja odstranite prst s sprožilca in odstranite vse preostale žeblje in baterijo iz zabijalnika.

Pri pritrjevanju stenskih oblog iz vinila namestite adapter.

Adapter omogoča, da žeblji ustrezno odstopajo od podlage.

(1) Odstranite vse preostale žeblje in baterijo iz zabijalnika.
(2) Namestite adapter na prst potisnega vzvoda. (SI. 19)
(3) Oznako na adapterju poravnajte s sredino reže za zabijanje in zabijte žebelj. Ko zabijate žeblje, držite zabijalnik pravokotno na material. (SI. 20)
(4) Po potrebi obrnite nastavek, da znova prilagodite globino zabijanja.

OPOMBA

Tudi će je nastavek nastavljen na najglobljo nastavitev, bodo žeblji odstopali od podlage, ko uporabljate adapter.

5. Odstranjevanje zastoja

Če so v sprožilni glavi zagozdeni žeblji, jih odstranite.

OPOZORILO

Prepričajte se, da izklopite stikalo za napajanje in izvlečete akumulator.

POZOR

Sprožilne glave NIKOLI ne usmerjajte proti sebi ali drugi osebi, da se izognete nevarnosti poškodb zaradi napačnega proženja.

Tudi, će je baterija odstranjena iz zabijalnika, je v njej še vedno prisotna energija stisnjenega zraka.

(1) Odstranite baterijo iz zabijalnika.
(2) Iz nabojnika odstranite spiralo za žeblje.
(3) Odprite vodilo za žeblje.
(4) Odstranite zagozdeni žebelj z ravnim izvijačem. (SI. 21)

POZOR

NIKOLI ne udarjajte v rezilo nalagalnika.

(5) Odrežite okvarjeni del jeklene žice, ki povezuje žeblje s kleščami za rezanje, popravite deformacijo in nato vstavite spiralo za žeblje v nabojnik.
(6) Preverite, ali potisna ročica gladko drsi.

OPOMBA

Če se konica pogonske plošče obrabi, lahko pride do zagozdenja žebljev.

V primeru pogostega zagozdenja se obrnite na pooblaščeni servisni center HiKOKI.

VZDRŽEVANJE IN PREGLEDOVANJE

OPOZORILO

Pred vzdrževanjem in pregledom obvezno odstranite vse preostale žeblje in baterijo iz zabijalnika.

1. Vsakodnevno vzdrževanje

○ Vsak dan spihajte nabojnik in mehanizem podajalnika, da preprečite zagozdenje.

O Pritisnite potisni vzvod vsak dan in ga očistite, da bo potisni vzvod deloval pravilno in da bi upravljavcu zagotovili varno in učinkovito delovanje zabijalnika.

OPOZORILO

○ Med opravljanjem tega dela nosite varnostna očala s stranskimi ščitniki, da se izognete tveganju za poškodbo oči.

O Pri čiščenju ohišja zabijalnika ne uporabljajte olja, maziv ali topil.

Očistite drsni del potisne ročice.

Očistite drsni del Gumb.

Odprite vodilo za žeblje in odstranite prah. (Glej SI. 22)

POZOR

Preverite, ali se ustavljalnik glavnega žeblja in ustavljalnik podrejenega žeblja gladko premikata, tako da ju potisnete s prstom. Če ne gre gladko, se lahko žeblji zabijejo pod nepravilnim kotom in nekoga poškodujejo.

Očistite nabojnik. Odstranite prah drobcev lesa, ki so se nabrali v nabojniku.

2. Čiščenje zunanjosti (razen kovinskih delov)

Umazano električno orodje obrišite z mehko suho krpo ali s krpo, navlaženo z milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.

3. Pregled kontaktov (orodje in baterija)

Pred uporabo se prepričajte, da se na kontaktih niso nabrali ostružki in prah.

Občasno preverite pred, med in po uporabi.

4. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.

5. Skladiščenje

Električno orodje shranjujte na mestu, kjer je temperatura nižja od 40°C in kamor otroci ne sežejo.

OPOMBA

Shranjevanje litij-ionskih baterij. Zagotovite, da so litij-ionske baterije popolnoma napolnjene, preden jih shranite. Dolgotrajno shranjevanje baterij (3 mesece ali več), ki so le malo napolnjene, lahko vodi do slabšega delovanja, znatnega zmanjšanja časa uporabe baterije ali povzroči, da baterij ni več možno napolniti. Vendar pa se lahko znatno zmanjšan čas uporabe baterije popravi tako, da se baterije dva do petkrat ponavljajoče napolnijo in uporabijo.

Če je kljub ponavljajočem polnjenju in uporabi čas baterije še vedno zelo kratek, baterije zavrzite in kupite nove.

POZOR

Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo.

Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI

Obvezno uporabljajte naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega električnega orodja ne jamčimo, će uporabljate baterije, ki jih ni izdelalo naše podjetje, in će baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele).

GARANCIJA

Garantiramo za HiKOKI električna orodja v skladu z ustavno/državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI.

Informacije o hrupu

Značilne vrednosti hrupa v skladu z EN60745: Tipična A-vrednotena raven jakosti zvoka pri posameznem dogodku LWA,1s,d = 95 dB Tipična A-vrednotena raven emisije zvočnega tlaka pri posameznem dogodku na delovni postaji

LpA,1s,d = 84 dB

Nezanesljivost KpA: 3 dB

Te vrednosti so značilne vrednosti orodja in ne predstavljajo razvoja hrupa na mestu uporabe. Razvoj hrupa na mestu uporabe bo na primer odvisen od delovnega okolja, obdelovanca, podpore obdelovanca in števila delujočih operacij itd.

Odvisno od pogojev na delovnem mestu in oblike obdelovanca je treba izvesti posamezne ukrepe za zmanjšanje hrupa, npr. postavitev obdelovancev na nosilce za zvočno izolacijo, ki preprečujejo vibracije obdelovanca s pomočjo vpetja ali prekrivanja itd.

V posebnih primerih morate nositi glušnike.

Informacije o vibracijah

Značilna vrednost lastnosti vibracij v skladu z EN60745:

3.5 m/s²

Negotovost K: 1,5 m/s ^2

Te vrednosti so značilne vrednosti orodja in ne predstavljajo vpliva na sistem roke pri uporabi orodja. Vpliv na sistem roke pri uporabi orodja bo na primer odvisen od sile prijema, sile pritiskanja, smeri delovanja, nastavitve oskrbe z energijo, obdelovanca in podpore.

Skupna vrednost vibracij je bila merjena v skladu s standardno testno metodo in se lahko uporablja za primerjavo enega orodja z drugim.

Uporablja se lahko tudi kot prvotna ocenitev izpostavljenosti.

OPOZORILO

○ Emisija vibracij med dejansko uporabo električnega orodja se lahko razlikuje od navedene vrednosti, glede na način uporabe orodja.

○ Prepoznajte varnostne ukrepe za zaščito uporabnika, ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upoštevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k času zagona).

OPOMBA

Zaradi HiKOKI programa nenehnega raziskovanja in razvoja se specifikacije lahko spremenijo brez predhodnega obvestila.

ODPRAVLJANJE MOTENJ

Uporabite pregled v spodnji tabeli, će orodje ne deluje normalno. Če to ne odpravi težave, se posvetujte z vašim prodajalcem ali HiKOKI pooblaščenim servisnim centrom.

TEŽAVA METODA PREVERJANJA POPRAVEK
Stikalo za vklop/izklop se ne vklopi. Vklopi se enkrat, vendar se samodejno izklopi.	Nizka napolnjenost baterije. Napolnite baterijo.
	Poškodovana notranja elektronika. Za zamenjavo se obrnite na HiKOKI.
	Je potisni vzdov in/ali sprožilec vklopljen?	Potisni vzdov in sprožilec naj bosta v izklopljenem stanju.
	Na uporabljajte naprave več kot 30 minut? (Funkcija samodejnega izklopa)	Pritisnite in zadržite stikalo za dlje kot 1 sekundo, za preklop na »ON« (VKLOP)
Zabijalnik ne deluje (Stikalo za vklop).	Zabijalnik ni dovolj pritisnjen proti obdelovancu.	Čvrsto držite žeblje in pritisnite na obdelovanec.
	Sprožilec ni dovolj pritisnjen. Trdno pritisnite sprožilec.
	Več kot 2 sekundi traja, da potisni vzdov sproži VKLOP (ali sproži VKLOP potisnega vzdva).	Prepričajte se, da med vklopom potisnega vzdva in sprožilca (ali med vklopom sprožilca in vklopom potisnega vzdva) mine manj kot 2 sekund.
	Ročica za zaklepanje stikala (funkcija sprožilca zaklepa) je v položaju »ON« (VKLOP).	Ročico za zaklepanje stikala preklopite v položaj »OFF« (IZKLOP). (Glejte poglavje »PRED UPORABO« »2. Mehanizem za blokiranje sprožilca«)
	Stroj je v prehladnem stanju (pod -5°C) ali v prevročem stanju.	Pustite, da se zabijalnik dobro ohladi ali ogreje v ustreznem stanju.
	Poškodovana notranja elektronika. Za zamenjavo se obrnite na HiKOKI.
Zabijalnik deluje, vendar ni naloženih žebljev.	Nabojnik je umazan. Nabojnik spihajte in obrišite do čistega.
	Podajalnik žebljev je umazan Očistite podajalnik žebljev (Glejte poglavje »VZDRŽEVANJE IN PREGLEDOVANJE« »Pregled podajalnika za žeblje«
	Preverite, ali je prišlo do zastoja. Odpravite zastoj (Glejte poglavje »KAKO SE UPORABLJA ZABIJALNIK« »5. Odstranjevanje zastoja«).
	Je rezilo nalagalnika obrabljeno ali poškodovano?	Za zamenjavo se obrnite na HiKOKI.
	Ali je vzmet za podajanje oslabljena ali poškodovana?	Zamenjajte vzmet za podajanje.
	Preverite, će gre za pravilne žeblje. Uporabljajte samo priporočene žeblje.
Šibek nalagalnik. Počasni obrati.	Preverite položaj prilagojevalnika za nastavitev globine žeblja.	Ponovno prilagodite v skladu z »KAKO SE UPORABLJA ZABIJALNIK« »2. Nastavitev globine rezanja«.

Slovenščina

TEŽAVA METODA PREVERJANJA POPRAVEK
Šibek nalagalnik.Počasni obrati.	Je obrabljeno rezilo nalagalnika? Za zamenjavo se obrnite na HiKOKI.
	Tlak stisnjenega zraka je postal nizek.
	Poškodovana notranja elektronika.
	Sta X-obroč ali O-obroč obrabljena ali poškodovana?
Zabije preveč globoko. Preverite položaj prilagojevalnika za nastavitev globine žeblja.		Ponovno prilagodite v skladu z »KAKO SE UPORABLJA ZABIJALNIK« > »2. Nastavitev globine rezanja«.
Preskakovanje žebljev.Vmesno podajanje.	Preverite, će gre za pravilne žeblje. Uporabljajte samo priporočene žeblje.
	Podajalnik žebljev je umazan Očistite podajalnik žebljev(Glejte poglavje »VZDRŽEVANJE IN PREGLED« > »Pregled podajalnika za žeblje«)
	Je podajalnik žebljev poškodovan? Zamenjajte podajalnik žebljev.
	Je pašček vzmeti oslabljen ali poškodovan?	Zamenjajte vzmet traku.
	Preverite položaj držala za žeblje v nabojniku	Nastavite držalo za žeblje na ustrezen položaj. (Glejte poglavje »PRED UPORABO« > »Naložite žeblje«)
	Je rezilo nalagalnika obrabljeno ali poškodovano?	Za zamenjavo se obrnite na HiKOKI.
	Ali sta X-obroč ali O-obroč porezana ali močno obrabljena?
Zastoj žebljev.Zabiti žebelj je upognjen.	Preverite, će gre za pravilne žeblje. Uporabljajte samo priporočene žeblje.
	Je rezilo nalagalnika obrabljeno ali poškodovano?	Za zamenjavo se obrnite na HiKOKI.

VŠEOBECNÉ BEZPEČNOSTNÉ VÝSTRAHY PRE ELEKTRICKÉ NÁRADIE

⚠️ VÝSTRAHA

Karakteristične vrednosti buke u skladu sa EN60745:

Tipična karakteristična vrednost vibracije u skladu sa

2) Električna sigurnost

a) Utikači električnog alata moraju odgovarati utičnicama na koje se priključuju. Ni na koji način nemojte mijenjati električni utikač. Ne koristite adapterske utikače s uzemljenim električnim alatom.
Neizmijenjeni utikači i odgovarajuće utičnice smanjuju opasnost od strujnog udara.
