BRUKSANVISNING NV 1845DA HiKOKI

Kortslutning av batteripolerna kan orsaka brännskada eller brand.

○ Kontinuerlig drift (affyring af skubbehåndtag)

[Automatisk slukning]

(3) Sæt sømspolen i magasinet. Løsn som nok fra spolen til, at de når affyringshullet. (Fig. 11)

O Hvis alle advarsler og instruktioner følges, er sikker drift mulig med begge de to systemer: FULD SEKVENTIEL AKTIVERINGSMEKANISME, KONTAKTAKTIVERINGSMEKANISME.

(1) Fjern batteriet, og fjern derefter alle resterende søm fra magasinet.

(1) Fjern alle resterende fastgøringsanordninger og batteriet fra dykkerpistolen.

(1) Fjern batteriet fra dykkerpistolen.

1. Daglig vedligeholdelse

2. Rengøring på ydersiden (bortset fra metaldele)

Les alle advarsler og sikkerhetsinstruksjoner.

Følges ikke alle advarsler og instruksjoner kan det medføre elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker.
b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.
Støv eller gasser kan antennes av gnister fra elektroverktøyet.
c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy. Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.

b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap. Faren for elektrisk støt vil være større dersom du er jordet.

c) La aldri elektroverktøyet utsettes for regn eller fuktighet. Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.

Skadde eller sammenfiltrede ledninger øker faren for elektriske støt.

e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk. Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.

f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter.

Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.
Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.
b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller.

Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.

c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.
Hvis du holder fingeren på bryteren när du bærer elektroverktøyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.

d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet när det startes, kan det føre til personskade.

e) Ikke strekk eller len deg for langt. Pass på at du står stödig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.

f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.

g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støvoppsamler kan redusere støvrelaterte farer.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.

b) Ikke bruk elektroverktøyet dersom av/på-knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Kople støpselet fra stikkontakten og/eller batteripakken fra elektroverktøyet før du foretar justeringer, bytter tilbehør eller lagrer elektroverktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.

d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer.

e) Vedlikehold elektroverktøy. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.

f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjarekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.

Norsk

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten. En lader som passer for én batteripakke, kan forårsake brannfare hvis den brukes med andre batteripakker.

b) Bruk bare elektroverktøyet med spesifisert type batteripakke. Bruk av andre batteripakker kan føre til brannfare og skader.

c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene.

Kortslutning av batteripolene kan forårsake skader eller brann.

d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp.

Batterivæsken kan forårsake irritasjon eller brannsår.

6) Service

a) La kvalifisert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer.

Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

SIKKERHETSADVARSLER FOR BATTERIDREVET PAPPSPIKERPISTOL

1. Gå alltid ut fra at verktøyet inneholder kramper. Uforsiktig håndtering av dykkertpistolen kan forårsake at festeanordninger avfyres oFg medfører personskade.

2. Pek aldri verktøyet mot deg selv eller andre i nærheten. Uventet utløsing vil skyte ut krampen og føre til en skade.

3. Ikke aktiver verktøyet med mindre det er plassert fast mot arbeidsstykket. Hvis verktøyet ikke er i kontakt med arbeidsstykket, kan krampen skytes tilbake fra målet.

4. Koble verktøyet fra strømkilden när kramper setter seg fast i verktøyet. Når du fjerner en festeanordning som har satt seg fast, kan dykkertpistolen aktiveres ved et uhell hvis den er koblet i.

5. Bruk forsiktighet når du fjerner en fastkilt krampe. Mekanismen kan være under trykk, og krampen kan bli kraftig skutt ut mens du prøver å fjerne en fastkiling.

6. Du må ikke bruke denne dykkertpistolen til å feste elektriske ledninger.

Den er ikke laget for montering av elektriske kabler, og kan ødelegge isolasjonen på elektriske kabler, noe som kan føre til elektrisk støt eller brannfare.

FLERE SIKKERHETSADVARSLER

1. Sikker bruk er riktig bruk.

Dette verktøyet er beregnet på å slå spiker i tre og lignende materiale. Bruk det kun til det formålet det er beregnet på.

1. Vær forsiktig med gnister og eksplosjoner.

Siden det kan fly gnister når man spikrer, er det farlig å bruke dette verktøyet nær lakk, maling, rensebensin, tynner, bensin, gass, lim og lignende brannfarlige stoffer, da de kan antennes og eksplodere. Ikke under noen omstendighet bør dette verktøyet derfor brukes in nærheten av slike brannfarlige materialer.

1. Beskytt alltid øynene (vernebriller).

Når du bruker verktøyet skal du alltid ha på deg øyebeskyttelse og sørge for at alle personer som oppholder seg i nærheten også har på seg øyebeskyttelse.

Fragmenter av spiker som ikke treffer som de skal kan fås i øynene og skade synet. Vernebriller kan kjøpes i enhver jernvareforretning. Bruk bestandig vernebriller når du bruker dette verktøyet. Bruk enten vernebriller eller en bred verneskjerm over vanlige briller. Arbeidsgivere må alltid håndheve bruken av øyevernutstyr.

1. Beskytt ører og hode.

Når du driver med spikring bør du ha på deg øreklokker og hjelm. Dessuten skal du, avhengig av forholdene, sørge for at personer i nærheten også har på seg øreklokker og hjelm.

1. Hold øye med dem som arbeider i nærheten.

Det kan være meget farlig hvis spiker som ikke slås skikkelig inn skulle treffe andre mennesker. Derfor må du alltid være oppmerksom på sikkerheten til mennesker som arbeider i nærheten når du bruker dette verktøyet. Du må alltid sørge for at ingen har kroppen, hender eller føtter i nærheten av spikerutgangen.

1. Pek aldri spikeråpningen mot deg selv eller andre personer.

Gå alltid ut fra at det er kramper i krampepistolen.

Hvis spikeråpningen peker mot deg selv eller andre personer, kan dette føre til alvorlige personskader hvis du ved et uhell trykker på avtrekkeren. Når du kobler til og fra batteriet under innsetting av spiker eller lignende handlinger, kontroller at spikerutløpet ikke peker mot noen (inkludert deg selv).

Selv når spikerpistolen ikke inneholder spiker, vil det være farlig å fyre av verktøyet hvis det er rettet mot deg selv eller andre. Gjør derfor aldri dette! Du må derfor aldri gjøre dette. Lek aldri med krampepistolen, men bruk den som et verktøy på ansvarlig måte.

1. Kontroller støtstangen før bruk.

1. Valg av avfyringsmetode er viktig.

Les og forstå avsnittet "HVORDAN BRUKE DYKKERTPISTOLEN" på side 145.

1. Før du bruker dette produktet må du kontrollere at det fungerer som det skal i samsvar med innholdet i "Kontrollere dykkertpistolen" på side 144.

2. Bruk kun spesifiserte spiker.

Bruk aldri spiker som ikke er spesifisert og beskrevet i disse instruksene.

1. Vær forsiktig når du kobler til slangen.

For å unngå at verktøyet går av ved et uhell, sørg for følgende når du kobler til slangen og lader spiker.

○ Hold avfyringshodet pekende nedover. Instruksene ovenfor må strengt overholdes og du må alltid sørge for at ingen kropppsdel, hender eller ben noen gang er foran spikerutgangen.

1. Ikke hvil fingeren din på avtrekkeren.

Ikke ha fingeren på avtrekkeren bortsett fra når du faktisk spikrer. Hvis du bærer dette verktøyet eller gir det til noen mens du har fingeren på avtrekkeren, kan du komme til å fyre av en spiker ved et uhell og forårsake en ulykke.

1. Trykk spikerutgangen bestemt mot materialet som skal spikres.

Når du slår inn spiker skal du trykke spikerutgangen bestemt mot materialet som skal spikres. Hvis utgangen ikke brukes på forsvarlig måte, kan spikrene slå tilbake.

1. Hold alltid hendene og føttene unna avfyringshodet under bruk.

Det er meget farlig for spiker å treffe hender eller føtter ved et uhell.

1. Vær oppmerksom på verktøyets rekyl.

Hold aldri hodet e.l. nær toppen av krampepistolen under bruk. Dette er farlig fordi verktøyet kan slå kraftig tilbake hvis spikeren som slås kommer i kontakt med en spiker som er slått inn tidligere eller en kvist i treverket.

1. Pass deg for dobbel avfyring forårsaket av tilbakeslag.

Hvis støstangen utilsiktet kommer i kontakt med arbeidsstykket på nytt etter tilbakeslaget, kan en uønsket festeanordning avfyres. For å unngå uønsket dobbel avfyring,

○ Periodisk drift (avfyring med avtrekker)

1) Still omstillingsanordningen til FULLSTENDIG SEKVENSIELL AKTIVERINGSMEKANISME.

2) Trykk raskt og bestemt på utløseren.

○ Kontinuerlig drift (avfyring med støtstang)

1) Ikke dytt dykkertpistolen hardt mot treverket.

2) Løsne dykkertpistolen fra treverket under tilbakeslaget etter festingen.

1. Vær forsiktig når du spikrer tynne plater eller hjørner.

Når du spikrer tynne plater kan spikrene gå rett i gjennom. Dette kan også skje når du spikrer sammen hjørner på grunn av avdrift på spikrene. I slike tilfeller må du sørge for at det ikke befinner seg noen (og ingens hender eller føtter, osv.) bak den tynne platen eller ved siden av treverket som du skal spikre.

Det må ikke under noen omstendighet spikres på begge sider av en vegg samtidig. Dette kan være veldig farlig siden spikrene kan gå rett gjennom veggen og forårsake skader.

1. Ikke bruk verktøyet på stilaser og stiger.

Verktøyet må ikke brukes i gitte situasjoner, som for eksempel:

- når skifting fra en stifteplass til en annen involverer bruk av stillaser, trapper, stiger eller stigelignende konstruksjoner, f.eks. taklekter,

- ved lukking av bokser eller kasser,

- ved feste av transportsikkerhetssystemer på f.eks. kjøretøyer og vogner

1. Fjern alle gjenværende festeanordninger og batteriet fra dykkertpistolen når:

1) du utfører vedlikehold og inspeksjon

2) du kontrollerer at støtstangen og avtrekkeren fungerer på riktig måte

3) du fester eller fjerner adapteren;

7) du flytter den til et annet sted

8) du gir den til en annen person

Forsøk aldri å fjerne fastkjørte spiker eller reparere dykkertpistolen hvis du ikke har tatt batteriet og alle gjenværende festeanordninger ut av dykkertpistolen. Dykkertpistolen skal aldri være uten tilsyn, da personer som ikke er kjent med dykkertpistolen kan håndtere den og skade seg selv.

1. Koble fra batteriet.

Koble fra batteriet når du fester og fjerner adapteren. Koble fra batteriet før du fester og fjerner den tilhørende adapteren til tuppen av trykkspaken. Det er svært farlig hvis spiker skytes ut ved en feil.

1. Driftsmiljøet for denne enheten er mellom 0°C og 40°C. Sørg derfor for at den brukes innenfor dette temperaturområdet. Enheten vil kanskje ikke kunne fungere under 0°C eller over 40°C.

2. Lad alltid batteriet ved en temperatur på 0–40°C. En temperatur på mindre enn 0°C vil resultere i overladning, noe som er farlig. Batteriet kan ikke lades opp ved en temperatur høyere enn 40°C. Den mest passende temperaturen for lading er 20– 25°C.

3. Ikke bruk laderen kontinuerlig.

Når en lading er fullført, la laderen hvile i ca. 15 minutter før neste batteri lades.

1. Ikke la fremmedlegemer komme inn i åpningen for tilkopling av oppladbart batteri.

2. Ikke demonter det oppladbare batteriet eller laderen.

3. Aldri kortslutt det oppladbare batteriet.

Kortslutning av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.

1. Ikke la fremmedlegemer komme inn i åpningen for tilkopling av oppladbart batteri.

2. Ta med batteriet til butikken der det ble kjøpt så snart batteriets levetid etter oppladning er for kort til praktisk bruk.

Ikke kast et utladet batteri.

1. Ikke plasser gjenstander i laderens ventilasjonsåpninger.

Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.

1. Du må ALDRI la magneter (eller lignende magnetiske enheter) ligge ved siden av dykkertpistolen da den har en magnetisk sensor innvendig.

Hvis du gjør dette så kan det føre til skade eller fare for personskade som fölge av funksjonsfeil.

1. La enheten hvile etter kontinuerlig bruk.

2. Elektroverktøyet er utstyrt med en temperaturbeskyttelseskrets for å beskytte motoren. Kontinuerlig arbeid kan føre til at temperaturen i enheten stiger og aktiverer temperaturbeskyttelsesenheten og stopper driften automatisk. Hvis dette skjer, må du la elektroverktøyet kjøles ned før du fortsetter bruk.

Norsk

1. Dette produktet kan slutte å fungere när noe unormalt registreres. I slike tilfeller må du kontrollere elementene som er listet opp under "PROBLEML∅SNING" på side 148.
2. Ikke utsett bryterpanelet for kraftige støt eller ødelegg det. Dette kan medføre problemer.
3. Ikke bruk produktet hvis verktøyet eller batteriterminalene (batterifestet) er deformert. Installasjon av et slikt batteri kan føre til kortslutning, som kan føre til røykutslipp eller antenning.
4. Hold verktøyets terminaler (batterifeste) fri for spon og støv.
   O Før bruk må du sørge for at spon og støv ikke har samlet seg i området rundt terminalene.
   ○ Forsøk å unngå at spon eller støv på verktøyet faller ned på batteriet.
   ○ Når du avbryter operasjonen eller etter bruk, må du ikke forlate verktøyet i et område der det kan bli utsatt for fallende spon eller støv. Det kan føre til kortslutning som kan føre til røykutslipp eller antenning.
5. Sørg for at batteriet er installert ordentlig. Hvis det er helt løst, kan det falle ut og forårsake en ulykke.
6. Bruk alltid verktøyet og batteriet ved temperaturer mellom -5°C og 40°C.

ADVARSEL ANGÄENDE LITHIUMION BATTERI

For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseffekten. I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når gjenværende batterieffekt løper ut, stanser motoren. Skjer dette må du lade opp batteriet med det samme.

2. Dersom verktøyet er overbelastet, kan motoren stanse. I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.

3. Hvis batteriet blir overopphetet når elektroverktøyet blir overbelastet, kan batteristrømmen bli brutt. I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen.

Videre, vennligst ta hensyn til følgende forholdsregler og advarsler.

ADVARSEL

For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spon og støv ikke samler seg på batteriet.
   ○ Sørg for at spon og støv ikke faller på batteriet under arbeidet.
   ○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet.
   ○ Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv.
   ○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).
2. Ikke stikk batteriet med en skarp gjenstand som en spiker, slå på det med en hammer, trå på, kast eller utsett batteriet for kraftige fysiske støt.
3. Ikke bruk et tydelig ødelagt eller deformert batteri.
4. Ikke bruk batteriet til et annet formål enn de som er spesifisert.

5. Hvis batteriladingen blir mislykket selv når den angitte ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.

6. Ikke plasser eller utsett batteriet for høye temperaturer eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.

7. Holdes unna flammer umiddelbart när ekkel lukt eller lekkasje oppdages.
8. Ikke bruk på steder der sterk statisk elektrisitetsutladning genereres.
9. Hvis det oppstår batterilekkasje, ekkel lukt, varme genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stans bruken.
10. Ikke senk batteriet ned i væsker eller la noen væsker flyte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås.
11. Ikke utsett skjermpanelet for kraftige støt eller ødelegg det. Dette kan medføre problemer.
12. Hvis alkalisk smøremiddel eller skjærevæske fester seg til batteriet, må du tørke det raskt av med en tørr klut. Hvis dette ikke gjøres, kan det føre til skade eller forringelse av huset.

FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.
2. Hvis bruker får væske fra batteriet på hud eller klær, vask ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig. Væsken kan forårsake irritasjon på huden.
3. Hvis du finner rust, ekkel lukt, overoppheting, misfarging, deforming, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør.

ADVARSEL

Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold.

O Ikke plasser elektrisk ledende objekter som spiker eller metallträder av jern eller kopper i oppbevaringskassen.
○ For å unngå at kortslutning inntreffer, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig.

OM TRANSPORT AV LITIUMIONBATTERIET

Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseffekten og følg instruksjonene til transportselskapet når du bestiller transport.

○ Litiumionbatterier med en effekt større enn 100 Wh ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer.
○ For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.

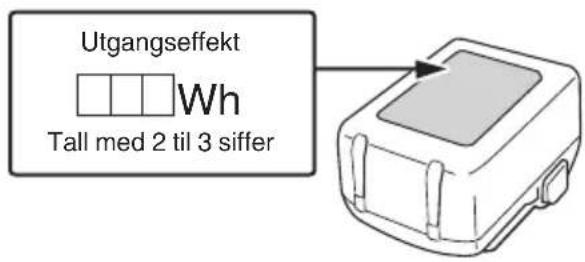

Utgangseffekt Wh Tall med 2 til 3 siffer

NAVN PÅ DELER

Tallene i listen nedenfor samsvarer med Fig. 1–Fig. 22.

1	Toppdeksel
2	Avtrekker
3	Avfyringshode (utløp)
4	Støtstang
5	Spikerføring
6	Knapp
7	Magasin
8	Spikerholder
9	Magasindeksel
10	Krok
11	Batteri
12	Låsespak
13	Håndtak
14	Spikringsbryter
15	Strømindikator
16	Strømbryter
17	Indikatorlampe for spikring
18	Driftspanel
19	Spiker
20	Bryter for batterinivåindikator
21	Indikatorlampe for batterinivå
22	Skjermpanel
23	Pilotlampe
24	Lås
25	Plate
26	Drivhull
27	Første spiker
28	Andre spiker
29	Mothake
30	Mater
31	Styrespor
32	Ledeflate

33	Justeringsmekanisme
34	Sekskantnøkkel
35	Krokplate
36	Adapter
37	Stor spikerstopper
38	Liten naglestopper
39	Informasjonindikator
40	Merke
41	Spikerspor

SYMBOLER

ADVARSEL

Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

	NV1845DA: Batteridrevet pappspikerpistol
	For å minske faren for skade må brukeren lese instruksjonsboken.
	Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
	Likestrøm
	Slå PÅ
	Slå AV
	Koble fra batteriet
	Strømbryter
	Spikringsbryter
	FULLSTENDIG SEKVENSIELLAKTIVERINGSMEKANISME
	KONTAKTAKTIVERINGSMEKANISME
	Avtrekker låst

Norsk

[6WT3]	Avtrekker låst opp
[wBX0]	Grunn side
	Dyp side
	Må ikke brukes på stillaser eller stiger.
[XXC]	Advarsel
	Utilrådelig betjeningsmåte

Batteri

	Gjenværende batteriindikator-bryter
	Lys;Batteriets gjenværende kapasitet er over 75%.
	Lys;Batteriets gjenværende kapasitet er 50%-75%.
	Lys;Batteriets gjenværende kapasitet er 25%-50%.
	Lys;Batteriets gjenværende kapasitet er mindre enn 25%.
	Blinker;Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig.
	Blinker;Utmating stoppet på grunn av høy temperatur.Fjern batteriet fra verktøyet og la det bli helt avkjølt.
	Blinker;Utmating suspendert på grunn av feil eller funksjonsfeil. Problemet kan være batteriet, så kontakt din forhandler.

SPESIFIKASJONER

1. Batteridrevet pappspikerpistol

Modell NV1845DA
Motor Likestrøm, børsteløs
Passende spikerlengde	25 mm til 45 mm
Innsettingskapasitet for spiker	120 spiker (1 spole)
Avfyringsmodus	Fullstendig sekvensiell/kontakt (valgbar)
Vekt*1,2	4,3–4,9 kg
Lengde 335 mm

Bredde 134 mm
Høyde 338 mm

*1 Inkludert batteriet BSL1820M
*2 Vekt: I henhold til EPTA-prosedyre 01/2014 Avhengig av tilkoblet batteri. Den tyngste vekten er målt med BSL36B18X (selges separat).

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

1. Batteri

Modell Spenning Batterikapasitet
BSL1820M 18 V 2,0 Ah

VALG AV SPIKER

Velg passende spiker fra Fig. 2. Spiker som ikke er vist i Fig. 2 kan ikke brukes med dette verktøyet.

Bruk av andre typer spiker kan føre til feilfunksjon i verktøyet og/eller spikerbrudd som kan føre til alvorlige personskader.

STANDARD TILBEH∅R

I tillegg til hovedenheten (1 enhet) inneholder pakken tilbehør som er listet opp på side 319.

Standard tilbehør kan endres uten varsel.

BRUKSOMRÅDER

○ Installasjon av asfalt takshingel i bygningskonstruksjonen.
○ Installasjon av isolasjonsplater i bygningkonstruksjonen.

LADING

Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

1. Sett laderen's støpsel i stikkontakten.

Når du setter inn et batteri i laderen, vil ladingen begynne og pilotlampen vil lyse kontinuerlig i rødt. Når batteriet er helt oppladet, vil pilotlampen blinke rødt. (Se Tabell 1)

(1) Pilotlampeindikasjon

Pilotlysets indikasjoner blir som vist i Tabell 1, i samsvar med ladeapparatets eller det oppladbare batteriets tilstand.

Tabell 1: Pilotlampens indikasjoner

PÅ/AV i intervaller på 0,5 sek.	Før lading *1ellerLading fullført
Lyser kontinuerlig	Under lading
Lyser i 1 sek. i intervaller på 0,5 sek.	Overopphetet beredskap *2
PÅ/AV i intervaller på 0,1 sek.	Lading ikke mulig *3

MERK

*1 Hvis den røde lampen fortsetter å blinke selv etter at laderen er montert, må du kontrollere at batteriet er satt helt inn.
*2 Batteriet overopphetet. Kan ikke lade.

Selv om lading vil starte så snart batteriet er avkjølt, selv når det er på plass, er beste praksis å fjerne batteriet og la det bli avkjølt på et skyggelagt, godt ventilert sted før lading.

*3 Feilfunksjon i batteriet eller laderen

• Sett batteriet helt inn.
• Kontroller og bekreft at det ikke sitter fast fremmedlegemer på batterifestet eller terminalene. Hvis det ikke finnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter.

○ Blinker ikke pilotlampen i rødt selv om ladeledningen er koblet til strømkilden, angir det at beskyttelseskretsen i laderen kan være aktivert. Fjern ledningen eller støpslet fra strømkilden og koble den til igjen etter cirka 5 minutter. Dersom dette ikke får pilotlampe til å blinke rødt, vennligst ta laderen til et autorisert HiKOKI-verksted.
○ Når batteriladeren har blitt brukt kontinuerlig, vil den bli varm, og kan være årsaken til feil. Når ladingen er ferdig, må du vente 15 minutter før du starter neste lading.
(2) Angående temperaturer og ladetider. (Se Tabell 2)

Tabell 2

Modell UC18YFSL
Batteritype Li-ion
Ladespenning 14,4–18 V
Temperaturer hvor batteriet kan lades		0°C–50°C
Ladetid for batterikapasitet ca. (Ved 20°C)	1,5 Ah 22	min
	2,0 Ah 30	min
	2,5 Ah 35	min
	3,0 Ah 45	min
	4,0 Ah 60	min
	5,0 Ah 75	min
	6,0 Ah 90	min
Ladetid for multivolts batterikapasitet, ca. (ved 20°C)	1,5 Ah (×2 enheter)	45 min
	2,5 Ah (×2 enheter)	75 min
	4,0 Ah (×2 enheter)	120 min
Antall battericeller 4–10
Vekt 0,5 kg

MERK

○ Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.
O Hvis ladingen tar lang tid

– Ladingen vil ta lengre tid ved ekstremt lave omgivelsestemperaturer. Lad batteriet på et varmt sted (slik som innendørs).
- Ikke blokker luftventilen. Hvis ikke vil innsiden bli overopphetet, noe som reduserer laderens ytelse.
- Ta kontakt med et HiKOKI autorisert servicesenter for reparasjon hvis kjøleviften ikke fungerer.

1. Kople laderens strømkabel fra stikkontakten.
2. Hold laderen skikkelig og trekk ut batteriet.

MERK

Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det.

Når det gjelder elektrisk utlading for nye batterier osv.

Ettersom den innvendige kjemiske substansen i nye batterier og batterier som ikke har blitt brukt over en lengre periode ikke er aktivert, kan den elektriske utladingen være lav når du bruker dem for første og annen gang. Dette er et midlertidig fenomen, og normal tid som kreves for opplading vil gjenopprettes ved å lade batteriene 2–3 ganger.

Hvordan få batteriene til å vare lenger.

(1) Lad opp batteriene før de er helt utladet. Når du føler at strømmen til verktøyet blir svakere, må du stoppe å bruke verktøyet og lade opp batteriet. Hvis du fortsetter å bruke verktøyet og lade ut den elektriske strømmen, kan batteriet bli skadet og dets levetid vil bli kortere.
(2) Unngå opplading ved høye temperaturer. Et oppladbart batteri vil være varmt like etter bruk. Hvis et slikt batteri lades opp på nytt like etter bruk, vil den innvendige kjemiske substansen forringes, og batteriets levetid vil bli forkortet. La batteriet være og lad det opp etter at det har kjølt seg ned en stund.

F∅R BRUK

Handling Figur Side
Indikator for gjenværende batteri 3 3
Ta ut og sette inn batteriet 5 3
Valg av tilbehør — 320

1. Slik bruker du betjeningspanelet

(1) Strømbryter PÅ (Se Fig. 6)

Trykk på og hold strømbryteren inne i mer enn ett sekund under tilstanden «Strømbryter AV», og strømindikatorlampene vil lyse grønt.

MERK

Ikke trykk inn støtstangen og/eller avtrekkeren når strømbryteren er i ferd med å slå seg PÅ. Hvis du gjør dette, vil det forhindre strømbryteren fra å slå seg PÅ.

[Automatisk avslåing]

Når strømmen er slått på, men dykkertpistolen ikke brukes i løpet av 30 minutter, slås dykkertpistolen automatisk av. For å slå den på igjen trykker du på strømbryteren.

ADVARSEL

Med "strømbryter PÅ," trykk og hold inne strømbryteren i mer enn 1 sekund og deretter slår strømindikatoren seg av.

Funksjonene nedenfor er aktive under tilstanden «Strømbryter PÅ».

(3) Velg spikringsmodus

(Fullstendig sekvensiell aktivering/kontaktaktivering) Etter at strømbryteren er slått PÅ, må du alltid sette verktøyet i full sekvensiell aktiveringsmodus ved start. (Indikatorlampen for spikring lyser blått.) (Se Fig. 7)

For å endre modus for spikring, trykk én gang på knappen for spikring. Hver gang du trykker vil modusen endres mellom "Fullstendig sekvensiell" og "Kontakt". Lyser (blått):

FULLSTENDIG SEKVENSIELL

AKTIVERINGSMEKANISME, Blinker (blått):

KONTAKTAKTIVERINGSMEKANISME

(4) Andre funksjoner

Ved driftsfeil vises informasjonsindikatoren som nedenfor. (Fig. 1)

Status for indikator
Informasjonsindikatoren blinker rødt.Strømmen slås automatisk av etter 60 sekunder.	Gjenværende batterikapasitet er nesten ingenting.Lad opp batteriet igjen så snart som mulig.
Informasjonsindikatoren blinker rødt.Strømmen slås automatisk av etter 10 sekunder.	Maskinen er for kald (under -5°C) eller for varm.La dykkertpistolen kjøles ned eller varmes opp tilstrekkelig i passende forfatning.
Informasjonsindikatoren blinker oransje.Strømmen slås automatisk av innen 10 sekunder.	Ta kontakt med HiKOKI for inspeksjon.

2. Avtrekkerlåsemekanisme (Se Fig. 8)

ADVARSEL

O Still bryterlåsespaken i -stilling for å låse avtrekkeren.

○ Skyv bryterlåsespaken til -stilling når dykkertpistolen skal brukes, og til æstilling når den ikke er i bruk.

3. Kontrollere dykkertpistolen

ADVARSEL

Vær forsiktig slik at du ikke dytter tuppen på støtstangen mot treverk.

Før du faktisk begynner spikringsarbeidet, kontroller dykkertpistolen ved hjelp av sjekklisten nedenfor. Utfør testene i følgende rekkefølge.

Hvis noen form for unormal drift oppstår, stopp bruk av dykkertpistolen og kontakt et HiKOKI-autorisert servicesenter umiddelbart.

(1) FJERN ALLE SPIKER OG BATTERIET FRA DYKKERTPISTOLEN.

- ALLE SKRUER MÅ STRAMMES.

- ST∅TSTANGEN OG AVTREKKEREN MÅ BEVEGE SEG JEVNT.

(2) Installere batteriet.

Ikke bruk støtstangen eller avtrekkeren mens du installerer batteriet. (Se Fig. 5)

(3) Slå på strømbryteren. (Se Fig. 6)

Slå på strømbryteren ved å trykke og holde inne strømbryteren i mer enn 1 sekund.

Forsikre deg om at strømindikatoren lyser grønt og at indikatorlampen for spikring lyser blått. (FULLSTENDIG SEKVENSIELL AKTIVERINGSMEKANISME)

(4) Fjern fingeren fra avtrekkeren og trykk støtstangen mot arbeidsstykket.

- DYKKERTPISTOLEN MÅ IKKE BETJENES.

(5) Fjern støtstangen fra arbeidsstykket.

Pek deretter dykkertpistolen nedover, trykk inn utløseren og vent deretter i denne posisjonen i 5 sekunder eller mer.

– DYKKERTPISTOLEN MÅ IKKE BETJENES.

(6)

[1] Trykk deretter støtstangen mot arbeidsstykket uten å berøre avtrekkeren. Deretter trykker du inn avtrekkeren.

- DYKKERTPISTOLEN MÅ BETJENES.

[2] Hold avtrekkeren bakover og trykk støtstangen mot arbeidsstykket en gang til.

- DYKKERTPISTOLEN MÅ IKKE BETJENES.

[3] Fjern fingeren fra avtrekkeren.

Deretter brukes [1] igjen.

- DYKKERTPISTOLEN MÅ BETJENES.

(7) Fjern støtstangen fra arbeidsstykket, og trykk på avtrekkeren.

Trykk støtstangen mot arbeidsstykket innen 2 sekunder.

– DYKKERTPISTOLEN MÅ IKKE BETJENES.

(8) Still indikatorlampen for spikring til blinkende PÅ-modus. (KONTAKTAKTIVERINGSMEKANISME)

Trykk på spikringsbryteren én gang, sørg for at indikatorlampen blinker blått.

Fjern støtstangen fra arbeidsstykket, og trykk på avtrekkeren.

Trykk støtstangen mot arbeidsstykket innen 2 sekunder.

– DYKKERTPISTOLEN MÅ BETJENES.

(9) Hvis ingen driftsavvik oppdages, kan du legge spiker i dykkertpistolen.

Avfyr spiker inn i arbeidsstykket av samme type som de som skal faktisk skal brukes.

– DYKKERTPISTOLEN MÅ BETJENES PÅ RIKTIG MÅTE.

4. Kontrollere funksjonen til støtstangen ADVARSEL

Du må alltid sikre at avtrekkeren er låst og at batteriet er fjernet fra elektroverktøyet når du kontrollerer funksjonen til støtstangen.

Kontroller at støtstangen glir lett under bruk.

Rengjør glideflatene dersom støtstangen ikke glir lett.

5. Legg spiker i verktøyet

ADVARSEL

Når du setter spiker i dykkertpistolen,

1) ta batteriet ut av dykkertpistolen;

2) Ikke trykk på avtrekkeren.

3) Ikke trykk inn støtstangen.

4) la dykkertpistolen peke nedover.

(1) Trykk ned knappen og sving spikerføreren åpen. Åpne deretter magasindekselet. (Fig. 9)

(2) Juster posisjonen til spikerholderen i henhold til spikerlengden. (Fig. 10)

Naglen vil ikke mates jevnt hvis spikerholderen ikke er riktig justert.

[1] Drei spikerholderen cirka 90 grader mot klokken.

[2] Flytt spikerholderen opp eller ned for å justere platen på spikerholderen med et merke på magasinet i samsvar med lengden på spikrene som brukes.

Før du laster spikrene i magasinet, plasser spikerholderen i henhold til lengden på spikeren. Hvis spikerholderens posisjon ikke er justert, kan spikeren sette seg fast. Hvis dekselet lukkes med makt uten å justere posisjonen til spikerholderen, kan spikerholderen bli skadet.

(3) Plasser spikerspolen i magasinet.

Bruk nok spiker til å nå drivhullet. (Fig. 11)

(4) Sett den første spikeren inn i drivhullet og den andre spikeren mellom de to tappene på materen. Sett inn spikerhodene i styresporet. (Fig. 12)

Trekk spikrene mot høyre

MERK

Vær forsiktig slik at du ikke deformerer de samlede ledningene og ikke kobler fra spikerne med ledeoverflaten.

Lukk spikerføreren helt og ikke åpne den under bruk. Hvis spikring forsøkes når spikerføreren er åpen, vil ikke spikrene bli drevet inn i treverket, og det er fare for farlig utlading.

HVORDAN BRUKE DYKKERTPISTOLEN

ADVARSEL

O Du må ALDRI rette verktøyet mot deg selv eller andre personer i arbeidsområdet.

O Hold fingrene UNNA utløseren när du ikke skal avfyre spiker for å unngå utilsiktet avfyring.

- Du må aldri plassere ansiktet ditt, eller hendene eller føttene dine i nærheten av avfyringshodet når du bruker verktøyet.

O Du må ikke avfyre spiker oppå andre spiker eller med dykkertpistolen i en for bratt vinkel; spikrene kan rikosjettere og skade noen.

○ Du må ikke avfyre spiker inn i tynne planker eller i nærheten av hjørner og kanter på arbeidsstykket. Spiker kan gå gjennom eller unna arbeidsstykket og treffe noen.

○ Du må aldri avfyre spiker fra begge sider av en vegg samtidig. Spiker kan avfyres inn i og gjennom veggen og treffe en person på andre siden.

O Fjern alle gjenværende festeanordninger og batteriet fra dykkertpistolen når:

1) du utfører vedlikehold og inspeksjon

2) du kontrollerer at støtstangen og avtrekkeren fungerer på riktig måte

3) du fester eller fjerner adapteren;

4) du fjerner fastkjørte stifter

7) du flytter den til et annet sted

8) du gir den til en annen person

AKTIVERINGSMEKANISME eller KONTAKTAKTIVERINGSMEKANISME i samsvar med arbeidet som skal utføres.

Forklaring på de forskjellige spikringsfunksjonene

O FULLSTENDIG SEKVENSIELL AKTIVERINGSMEKANISME:

Trykk først støtstangen mot treverket; deretter, trykk på utløseren for å avfyre en spiker.

Følg samme prosedyre for å fortsette å avfyre spiker. Når du har spikret en gang, er det ikke mulig å spikre igjen før du fjerner fingeren fra avtrekkeren og løfter verktøyet helt fra treoverflaten.

O KONTAKTAKTIVERINGSMEKANISME: KONTAKTAKTIVERING kan ha to ulike sekvenser, avhengig av bruk.

For avfyring av flere spiker:

1) Trykk inn avtrekkeren.

2) Trykk støtstangen mot arbeidsstykket for å avfyre spikeren.

3) Hvis utløseren holdes inne, vil en spiker skytes ut hver gang støtstangen trykkes mot treverket.

For å avfyre én enkelt spiker:

1) Trykk støtstangen mot treverket.

2) Trykk på utløseren for å avfyre spikeren.

3) Ta fingeren vekk fra utløseren og flytt dykkertpistolen vekk fra treverket.

FORSIKTIG

Denne dykkertpistolen er utstyrt med en støstang og fungerer ikke med mindre støtstangen er trykket inn. Det finnes to metoder for å avfyre spiker med denne dykkertpistolen.

Disse er:

1) Periodisk drift (avfyring med avtrekker):

2) Kontinuerlig drift (avfyring med støtstang):

(1) Periodisk drift (avfyring med avtrekker) Bruk innstillingen FULL SEQUENTIAL ACTUATION MECHANISM. (Se Fig. 14)

Norsk

ADVARSEL

For å unngå dobbel avfyring eller avfyring ved et uhell på grunn av tilbakeslag.

– Trykk raskt og bestemt på utløseren.

[1] Still spikringsbryteren til FULLSTENDIG SEKVENSIELL AKTIVERINGSMEKANISME (indikatorlampen for spikring lyser blått.)
[2] Plasser spikerutløpet på arbeidsstykket med fingeren vekk fra utløseren.
[3] Trykk inn støtstangen helt til den er fullstendig trykt inn.
[4] Trykk på utløseren for å avfyre en spiker.
[5] Ta fingeren vekk fra avtrekkeren og løft verktøyet helt vekk fra overflaten på treverket.

For å fortsette spikringen et annet sted, flytt dykkertpistolen langs treverket mens du gjentar trinn [2]–[5] som nødvendig.

MERK

Handling [3] og [4] skal gjøres med 2 sekunders mellomrom eller mindre. Hvis mer enn 2 sekunder forløper etter [3], vil ikke dykkertpistolen fungere som den skal. Hvis dette skjer, prøv igjen fra [3].

(2) Kontinuerlig drift (avfyring med støtstang) Bruke KONTAKTAKTIVERINGSMEKANISME (Se Fig. 15)

ADVARSEL

For å unngå dobbel avfyring eller avfyring ved et uhell på grunn av tilbakeslag.

• Ikke dytt dykkertpistolen hardt mot treverket.
• Løsne dykkertpistolen fra treverket under tilbakeslaget etter spikring.

[1] Still spikringsbryteren til KONTAKTAKTIVERINGSMEKANISME (indikatorlampen for spikring blinker blått.)

[2] Trykk på utløseren med dykkertpistolen unna arbeidsstykket.
[3] Trykk stølstangen mot arbeidsstykket for å avfyre en spiker.
[4] Flytt dykkertpistolen langs arbeidsstykket med en hoppende bevegelse. Hver gang du trykker ned støtstangen, vil en spiker avfyres.

Så snart det ønskede antallet spiker har blitt avfyrt, fjern fingeren fra utløseren.

MERK

Handling [2] og [3] skal gjøres med 2 sekunders mellomrom eller mindre. Hvis mer enn 2 sekunder forløper etter [2], vil ikke dykkertpistolen fungere som den skal. Hvis dette skjer, prøv igjen fra [2].

ADVARSEL

○ Hold fingeren din unna utløseren bortsett fra ved spikring, da alvorlig personskade kan forekomme hvis støtstangen kommer i kontakt med deg eller andre i arbeidsområdet ved et uhell.
○ Hold hendene og kroppen vekk fra avfyringsområdet. Denne dykkertpistolen fra HiKOKI kan hoppe på grunn av tilbakeslaget fra avfyringen av en spiker, og en uønsket ekstra spiker kan avfyres og muligens forårsake personskade.

MERK

○ Hvis alle advarsler og instruksjoner følges, er sikker bruk mulig med begge systemer: FULLSTENDIG SEKVENSIELL AKTIVERINGSMEKANISME, KONTAKTAKTIVERINGSMEKANISME.
○ Håndter alltid spiker og pakke forsiktig. Hvis spiker slippes, kan sammenfestingsbåndet gå i stykker, noe som vil forårsake feil på matingen og fastkjøring.
○ Etter spikring:

1) ta batteriet ut av dykkertpistolen;
2) fjern alle spiker fra dykkertpistolen;

2. Justere spikerdybden

For å sikre at hver spiker trenger ned til samme dybde, sørg for at dykkertpistolen alltid holdes ordentlig mot arbeidsstykket.

Hvis spiker avfyres for dypt eller grunt i arbeidsstykket, juster spikringen i følgende rekkefølge.

(1) Ta batteriet ut av dykkertpistolen. (Se Fig. 5)
(2) Hvis spikrene trenger for dypt ned i treverket, drei justeringsskiven til grunn side. (Se Fig. 16) Justeringer gjøres ved å dreie en halv runde. Hvis spikrene trenger for grunt ned i treverket, drei justeringsskiven til dyp side. (Se Fig. 17)
(3) Stopp dreiingen på justeringsskiven när en passende stilling er nädd for en spikringstest.
(4) Koble batteriet til dykkertpistolen. DU MÅ ALLTID BRUKE VERNEBRILLER. Utfør en spikringstest.

3. Bruke kroken (Se Fig. 18)

ADVARSEL

Når du bruker kroken, må du slå av strømbryteren (grønt lys «AV»). Vær oppmerksom slik at hovedutstyret ikke faller av.

Hvis verktøyet faller i bakken, er det fare for en ulykke.

Kroken kan monteres på venstre eller høyre side.

(1) Ta ut batteriet, og fjern deretter alle gjenværende spiker fra magasinet.
(2) Hold hovedenheten fast og fjern M5-boltene med unbrakonøkkelen.
(3) Fjern kroken og krokplaten.
(4) Monter kroken på den andre siden og fest den ordentlig med M5 skruene.

MERK

Kroken kan brukes som en henger.

Når du fester eller fjerner adapteren, må du sørge for å ta fingeren bort fra utløseren og fjerne alle gjenværende festeanordninger og batteriet fra dykkertpistolen.

Fest adapteren när du fester vinylbelegg. Adapteren gjør det mulig å slå inn spikrene slik at de stikker ut i riktig lengde.

(1) Fjern alle gjenværende festeanordninger og batteriet fra dykkertpistolen.
(2) Sett adapteren på tuppen av trykkspaken. (Fig. 19)
(3) Juster markeringen på adapteren med midten av spikersporet, og slå inn spikeren. Når du slår inn spiker, må du holde spikerpistolen vinkelrett på materialet. (Fig. 20)
(4) Om nødvendig kan du vri på justeringsmekanismen for å justere spikerdybden.

MERK

Når du bruker adapteren, vil spikrene bli slått inn slik at de fortsatt stikker ut, selv om justeringen er satt til den dypeste innstillingen.

5. Fjerne fastkilt stift

Hvis spiker har satt seg fast i avfyringshodet, fjern dem.

ADVARSEL

Pass på å slå av strømbryteren og trekk ut batteriet.

FORSIKTIG

Du må ALDRI rette verktøyet mot deg selv eller en annen person for å unngå fare for personskade ved en utilsiktet avfyring.

Selv om batteriet har blitt fjernet fra dykkertpistolen, er det fortsatt energi i form av trykkluft igjen i verktøyet.

(1) Ta batteriet ut av dykkertpistolen.
(2) Fjern spikerspolen fra magasinet.
(3) Åpne spikerføreren.
(4) Fjern den fastkilte spikeren med en skrutrekker.

(Fig. 21)

FORSIKTIG

(5) Skjær av den defekte delen av ståltråden som kobler spikrene med kuttenipler, korriger deformasjonen, og sett deretter spikerspolen i magasinet.

(6) Kontroller at støtstangen glir jevnt.

MERK

Hvis tuppen av drivbladet blir slitt, er det mer sannsynlig at en spiker setter seg fast.

Ved hyppige fastkjøringer tar du kontakt med et KiKOKI-autorisert servicesenter.

Sørg for at du fjerner alle gjenværende festeanordninger og batteriet fra dykkertpistolen før vedlikehold og inspeksjon.

1. Daglig vedlikehold

O Blås rent magasinet og matemekanismen daglig for å forhindre fastklemming.

○ Blås ren støtstangen daglig for å holde støtstangen i stand til å fungere som den skal og fremme operatørens sikkerhet og effektivisere bruk av dykkertpistolen.

ADVARSEL

○ Bruk vernebriller med sideskjermer när du utfører dette arbeidet, slik at du unngår fare for øyeskader.

○ Ikke bruk olje, smøremiddel eller løsemidler när du rengjør dykkertpistolen.

Rengjør skyvedelen på støtstangen.

Rengjør skyvedelen til knotten.

Åpne spikerføreren og fjern støv. (Se Fig. 22)

FORSIKTIG

Kontroller at den store spikerstopperen og den mindre spikerstopperen glir jevnt ved å trykke på dem med fingeren. Hvis den ikke glir lett, kan spiker avfyres i en ujevn vinkel og skade noen.

Rengjør magasinet. Fjern støv fra trespon som kan ha samlet seg i magasinet.

2. Rengjøring på utsiden (annet enn metalldeler)

Hvis det kommer flekker på elektroverktøyet, tørker du av det med en myk, tørr klut eller en klut fuktet med såpevann. Bruk ikke klorholdige løsemidler, bensin eller malingstynner da disse kan løse opp plasten.

3. Inspeksjon av terminaler (verktøy og batteri)

Kontroller at spon og støv ikke har samlet seg på terminalene. Sjekk jevnlig før, under og etter operasjonen.

4. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

5. Lagring

Oppbevar elektroverktøyet på et sted der temperaturen er mindre enn 40°C og utenfor barns rekkevidde.

MERK

Lagring av litium-ion batterier. Sørg for at litium-ion batteriene er fulladet før de skal lagres. Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen. Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.

Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy

Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifisert (slik som demontering og bytter av celler eller andre indre deler).

GARANTI

Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifikke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

Støyinformasjon

Støyverdier i samsvar med EN60745:

Typisk A-vektet lydeffektnivå ved enkelttilfelle

$$ L W A, 1 \mathrm{s}, \mathrm{d} = 9 5 \mathrm{dB} $$

Typisk A-vektet lydtrykknivå ved enkeltutslipp ved arbeidsstasjon LpA,1s,d = 84 dB

Usikkerhet KpA: 3 dB

Disse verdiene er verktøyrelaterte karakteristiske verdier og representerer ikke støyutviklingen på brukspunktet. Støyutviklingen på brukspunktet vil for eksempel avhenge av arbeidsmiljøet, arbeidsmaterialet, hvordan dette er støttet, antall avfyringer osv.

Avhengig av forholdene på arbeidsplassen og formen på arbeidsmaterialet, kan det hende at det er nødvendig å utføre individuelle lyddempingstiltak, som for eksempel å plassere arbeidsmaterialet på støydempende støtter, forhindre vibrasjon i arbeidsmaterialet med klemmer og deksler osv.

I spesielle tilfeller vil det være nødvendig å bruke hørselvernutstyr.

Vibrasjonsinformasjon

Verdiene av de typiske vibrasjonsegenskapene i henhold til EN60745: 3,5 m/s²

Usikkerhet K: 1,5 m/s²

Disse verdiene er verktøyrelaterte karakteristiske verdier og representerer ikke påvirkningen på hånd-arm-systemet når verktøyet er i bruk. Påvirkningen på hånd-arm-systemet ved bruk av verktøyet vil for eksempel avhenge av hvor hardt det holdes, kraften på kontakttrykket, arbeidsretningen, reguleringen av kraftforsyningen, arbeidsmaterialet og hva dette støttes mot.

Den oppgitte totalverdien for vibrasjoner er målt i overensstemmelse med en standard testmetode og kan brukes til å sammenligne et verktøy med et annet.

Den kan også brukes i en foreløpig vurdering av eksponering.

ADVARSEL

○ Mengden vibrasjoner som avgis under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien, avhengig av hvordan du bruker verktøyet.
○ Identifiser sikkerhetstiltak for å beskytte brukeren basert på et anslag av hvor utsatt brukeren vil være under de gjeldende bruksforholdene (vurdert i forhold til brukssyklusen, som hvor mange ganger verktøyet er slått av og tomgangskjøring i tillegg til aktiv bruk).

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

PROBLEML∅SNING

Bruk inspeksjonene i tabellen under hvis verktøyet ikke virker normalt. Hvis dette ikke løser problemet, konferer med din forhandler eller HiKOKI autorisert servicesenter.

PROBLEM KONTROLLM	ETODE KORRIGERING
Strømbryteren slår seg ikke på. Slås på en gang, men slås av automatisk.	Lavt batterinivå. Lad batteriet.
	Innvendig elektronikk er skadet. Ta kontakt med HiKOKI for utskifting.
	Er støstangen og/eller avtrekkeren i PÅ-stilling?	Hold støstangen og avtrekkeren i AV-stilling.
	Ingen drift i løpet av 30 minutter? (Automatisk avslåingsfunksjon)	Trykk og hold strømknappen inne i mer enn ett sekund for å slå den «PÅ»
Spikerpistolen fungerer ikke (Strømbryter PÅ).	Dykkertpistolen er ikke trykket godt nok mot arbeidsstykket.	Hold godt fast i dykkertpistolen og trykk den helt mot arbeidsstykket.
	Avtrekkeren trykkes ikke langt nok inn.	Trykk avtrekkeren ordentlig inn.
	Mer enn 2 sekunder forløper fra støstangen slås PÅ til utløseren slås PÅ (eller utløseren slås PÅ til støstangen slås PÅ).	Sørg for at mindre enn 2 sekunder forløper mellom at støstangen slås PÅ og utløseren slås PÅ (eller mellom utløseren PÅ og støstangen PÅ).
	Låsespak (utløserlåsefunksjon) er i "PÅ"-stilling.	Still låsespaken til "AV"-stilling. (Se «F∅R BRUK» > «2. Utløserlåsemekanisme»)
PROBLEM KONTROLLM	METODE KORRIGERING
Spikerpistolen fungerer ikke (Strømbryter PÅ).	Maskinen er for kald (under -5°C) eller for varm.	La dykkertpistolen kjøles ned eller varmes opp tilstrekkelig i passende forfatning.
	Innvendig elektronikk er skadet. Ta kontakt med HiKOKI for utskifting.
Dykkertpistolen kan betjenes, men ingen spiker avfyres.	Magasinet er skittent. Blås og tørk magasinet rent.
	Spikermateren er skitten Rengjør spikermateren(se «VEDLIKEHOLD OG INSPEKSJON» > «Inspisere spikermateren»
	Se etter fastkjørte stifter. Fjern fastkjørte stifter (se «HVORDAN BRUKE DYKKERTPISTOLEN» > «5. Fjerne fastkjørte stifter»).
	Driverblad slitt eller skadet? Ta kontakt med HiKOKI for utskifting.
	Er ladefjæren svekket eller skadet? Erstatt ladefjæren.
	Kontroller at du bruker riktige spiker. Bruk kun anbefalte spiker.
Svak driv.Går sakte gjennom en serie.	Kontroller posisjonen til justeringsskiven for spikerdybdejustering.	Omjuster i henhold til «HVORDAN BRUKE DYKKERTPISTOLEN» > «2. Justere spikerdybden».
	Driverblad slitt? Ta kontakt med HiKOKI for utskifting.
	Trykket til trykkluften er lavt.
	Innvendig elektronikk er skadet.
	Er X-ring eller O-ring slitt eller skadet?
Trenger for dypt ned treverket. Kontroller posisjonen til justeringsskiven for spikerdybdejustering.		Omjuster i henhold til «HVORDAN BRUKE DYKKERTPISTOLEN» > «2. Justere spikerdybden».
Hopper over spiker.Periodisk mating.	Kontroller at du bruker riktige spiker. Bruk kun anbefalte spiker.
	Spikermateren er skitten Rengjør spikermateren(se «VEDLIKEHOLD OG INSPEKSJON» > «Inspisere spikermateren»
	Spikermater skadet? Erstatt spikermateren.
	Båndfjæren svekket eller skadet? Erstatt båndfjæren.
	Kontroller posisjonen til spikerholderen i magasinet	Juster spikerholderen til korrekt posisjon. (Se «F∅R BRUK» > «Legg spiker i verktøyet»)
	Driverblad slitt eller skadet? Ta kontakt med HiKOKI for utskifting.
	Er X-ring eller O-ring kuttet eller veldig slitt?
Spiker fastkjøres.Avfyrt spiker er bøyd.	Kontroller at du bruker riktige spiker. Bruk kun anbefalte spiker.
	Driverblad slitt eller skadet? Ta kontakt med HiKOKI for utskifting.

YLEISET SÄHKÖTYÖKALUA KOSKEVAT TURVALLISUUSVAROITUKSET

VAROITUS
