BRUKSANVISNING NV 1845DA HiKOKI

Läs alla säkerhetsvarningar och alla instruktioner.

Underlåtenhet att följa varningarna och instruktionerna nedan kan resultera i elstötar, brand och/eller allvarliga skador.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst.
Röriga eller mörka arbetsplatser inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.
Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.
c) Håll barn och kringstående på avständ när du arbetar med ett elektriskt verktyg.
Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifiera aldrig stickproppen.
Använd inte adapterstickproppar till jordade elektriska verktyg.
Omodifierade stickproppar och matchande uttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som tex rör, värmeelement, spisar och kylskåp. Det finns ökad risk för elstötar om din kropp är jordad.

c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner.
Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.
b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget.
Att bära det elektriska verktyget med fingret på omkopplaren eller kraftansluta det elektriska
verktyget då omkopplaren är på inbjuder till olyckor.

d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget.

En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen.

På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll håret, kläderna och handskarna borta från rörliga delar.

Vida kläder, smycken eller långt hår kan fastna i de rörliga delarna.

g) Om tillbehör för anslutning av dammuppsugnings- och

damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.

Användning av damminsamling kan minska dammrelaterade faror.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra.
Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller batteriet från det elektriska verktyget innan du gör justeringar, byter tillbehör eller magasinerar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade användare.

e) Underhåll elektriska verktyg. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillstånd som kan påverka verktygets drift.

Om verktyget är skadat se till att det repareras innan du använder det.

Många olyckor förorsakas av dåligt underhållna verktyg.

f) Håll skärverktygen skarpa och rena.

Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren. En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri.

b) Använd verktyg endast med specifikt avsedda batteri.

Användning av annat batteri kan orsaka risk för skada eller brand.

c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan.

d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp.

Vätska som läcker från batteriet kan orsaka irritation eller brännskador.

6) Service

a) Låt en kvalificerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar.

Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avständ. När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSVARNINGAR FÖR BATTERIDRIVET RULLBANDAT PAPPSPIKVERKTYG

1. Antag alltid att klammerpistolen är laddad.

Oförsiktig hantering av spikpistolen kan orsaka oväntad avfyrning av klamrar, samt personskador.

1. Peka inte verktyget mot dig själv eller någon annan i närheten. Att oavsiktligt trycka på avtryckaren avfyrar fästelementet och kan orsaka personskada.

2. Aktivera inte verktyget om verktyget inte är ordentligt placerat mot arbetsstycket. Om verktyget inte är i kontakt med arbetsstycket kan klamman avvika från ditt mål.

3. Koppla loss verktyget från strömkällan när klammer har fastnat i verktyget. När du tar bort en fastnad klammer kan spikpistolen oavsiktligt aktiveras om den är inkopplad.

4. Var försiktig när du tar bort fastnade klammer. Mekanismen kan vara under tryck och klämmor avfyras med tryck medan du försöker att fixa fästa klammer.

5. Använd inte den här spikpistolen för att fästa elektriska kablar.

Det är inte utformad för montering av elektriska kablar och kan skada isoleringen på elektriska kablar och därför orsaka elektriska stötar eller brand.

YTTERLIGARE

SÄKERHETSVARNINGAR

1. Använd spikpistolen korrekt och säkert.

Spikpistolen är konstruerad för indrivning av spikar i trä och liknande material. Använd den endast till det den är avsedd för.

1. Var aktsam på antändningar och explosioner.

Eftersom spikning kan orsaka gnistor finns det risk för eldsvåda eller explosion, om spikpistolen används i närheten av lackfärg, målarfärg, bensin, thinner, gas, lim eller andra lättantändliga ämnen. Spikpistolen bör därför inte under några omständigheter användas i närheten av något lättantändligt ämne.

1. Bär alltid ögonskydd (skyddsglasögon).

Bär alltid ögonskydd vid användning av spikpistolen. Se också till att personer i närheten bär ögonskydd. Det finns risk för att bitar av spikar som träffat fel när ögonen, vilket kan orsaka synskador. Lämpliga ögonskydd finns att köpa i de flesta järnaffärer. Bär alltid ögonskydd vid användning av spikpistolen. Bär antingen skyddsglasögon eller ett skyddsvisir utanpå vanliga glasögon.

Arbetsgivare bör alltid påtvinga användning av ögonskyddsutrustning.

1. Skydda öron och huvud.

Bär öronskydd och huvudskydd vid användning av spikpistolen. Se också till att personer i närheten bär öronskydd och huvudskydd, när det anses lämpligt.

1. Observera personer som arbetar i närheten.

En spik som inte drivs in korrekt kan orsaka en allvarlig olycka, om den skulle råka träffa en annan person. Var därför alltid noga med att garantera säkerheten för personer i närheten, när spikpistolen används. Kontrollera alltid att inte en hand, en fot eller någon annan kroppsdell finns i närheten av spikmynningen.

1. Rikta aldrig spikmynningen mot en människa.

Antag alltid att klammerpistolen är laddad.

Om spikmynningen riktas mot en människa och spikpistolen avfyras av misstag kan det orsaka en allvarlig olycka. Se till att inte rikta spikmynningen mot någon människa (inklusive dig själv) vid anslutning och bortkoppling av batteriet, laddning av spikar eller annan hantering av spikpistolen.

Även om ingen spik finns i spikpistolen är det farligt att avfyra den mot en människa. Lek aldrig med verktyget. Använd det endast som ett arbetsverktyg.

1. Kontrollera tryckarmen före användning.

Säkerställ att tryckarmen fungerar ordentligt. Använd aldrig spikpistolen om inte tryckarmen fungerar som den ska. Annars kan spikpistolen driva in en klammer oväntat. Manipulera inte eller ta bort tryckarmen, annars slutar den att fungera.

1. Val av avtryckarmetod är viktigt.

Läs och förstå avsnittet som heter "SÄ HÄR ANVÄNDER DU SPIKPISTOLEN" på sidan 118.

1. Innan du använder den här produkten, se till att den fungerar ordentligt i enlighet med innehållet i "Testa spikpistolen" på sidan 117.

2. Använd endast specificerade spikar.

Använd aldrig andra typer av spikar än de som specificeras och beskrivs i denna bruksanvisning.

Svenska

1. Var försiktig vid anslutning av slangen.

Se noga till att följa nedanstående uppmaningar vid anslutning av slangen eller laddning av spik.

○ Vidrör inte avtryckaren.

○ Låt inte avfyrningshuvudet komma i kontakt med någon yta.

O Håll avfyrningshuvudet vänt neråt.

Observera noga ovanstående anvisningar och se alltid till att inte händer, ben eller någon annan kroppssdel någonsin befinner sig framför spikmynningen.

1. Sätt inte oaktsamt fingret på avtryckaren.

Sätt inte fingret på avtryckaren annat än när spikning verkligen ska ske. Om spikpistolen bärs eller överräcks till någon annan med fingret på avtryckaren finns det risk för att en spik avfyras av misstag och orsakar en olycka.

1. Tryck spikmynningen ordentligt mot materialet som ska spikas.

Tryck spikmynningen ordentligt mot materialet ifråga, när en spik ska drivas in. Om mynningen inte har ordentlig kontakt med materialet kan det hända att spiken studsar tillbaka.

1. Håll händer och fötter borta från avfyrningshuvudet vid användning.

Det är mycket farligt om en spik av misstag träffar en hand eller en fot.

1. Var beredd på klammerpistolens rekyl.

Se till att inte komma för nära klammerpistolens övre del med huvudet etc. under pågående arbete. Det kan vara farligt, eftersom spikpistolen kan rekylera kraftigt i håndelse av att en spik som drivs in stöter på en annan spik eller en hård kvist.

1. Var försiktig med dubbel avfyrning orsakad av rekyl.

Om tryckarmen oavsiktligt tillåts kontakta arbetsstycket igen efter en rekyl kommer en oönskad klammer att drivas in.

För att undvika den oönskade dubbla avfyrningen,

○ Intermittent drift (avfyrning med avtryckaren)

1) Ställ in växlarenheten till FULL SEKVENTIELL UTLÖSNINGSMEKANISM.

2) Tryck in avtryckaren snabbt och säkert.

○ Kontinuerlig drift (avfyrning med tryckarmen)

1) Tryck inte spikpistolen mot trä med överdriven kraft.
2) Ta bort spikpistolen från träet eftersom det rekylerar efter fästandet.

1. Var försiktig vid spikning i tunna skivor eller träkanter.

Vid spikning i tunna skivor finns det risk för att spikarna går rakt igenom, vilket även kan hända vid spikning i kanter på trämaterial då spikarna lätt viker av. Kontrollera i detta fall alltid att ingen person (eller hand, fot etc.) finns på andra sidan den tunna skivan eller intill trämaterialet ifråga.

1. Spika aldrig samtidigt från båda sidor i samma vägg.

Samtidig spikning från båda sidor i samma vägg bör inte ske under några som helst omständigheter. Det vore mycket farligt, eftersom det då kan hända att en spik går rakt igenom väggen och skadar personen på andra sidan.

1. Använd inte spikpistolen på byggnadsställningar eller stegar.

Spikpistolen är inte lämpad för sådana specifika användningar som exempelvis:

– byte av klamringsposition genom användning av en byggnadsställning, en trappa, en stege eller en takläkt eller annan stegliknande konstruktion,

– stängning av lådor eller häckar,

– montering av transportsäkerhetssystem i t.ex. fordon eller vagnar.

1. Ta ur batteriet och alla återstående klamrar från spikpistolen när:

1) du utför underhåll och inspektion;
2) du kontrollerar att tryckarmen och avtryckaren fungerar korrekt;
3) du sätter på eller tar av adaptern;
4) du rensar en blockering;
5) den inte är i bruk;
6) arbetsområdet lämnas;
7) den flyttas till en annan plats;
8) den lämnas till en annan person.

Försök aldrig att åtgärda något som fastnat eller att reparera spikpistolen om du inte har tagit ur batteriet och alla återstående klammer från spikpistolen.

Spikpistolen får aldrig lämnas utan uppsikt eftersom människor som inte känner till den kan hantera den och skada sig.

1. Ta ur batteriet från spikpistolen när:

1) du laddar spikar;
2) du vrider på justeraren.

1. Koppla bort batteriet.

Koppla bort batteriet när adaptern monteras och tas bort.

När tillbehörsadaptern monteras på kanten på tryckarmen och när den tas bort, se till att koppla bort batteriet först. Det är väldigt farligt om en spik avfyras av misstag.

1. Enhetens driftsmiljö är mellan 0°C och 40°C, så se till att den används inom detta temperaturområde. Enheten kan sluta fungera under 0°C eller över 40°C.

2. Ladda alltid batteriet vid en temperatur på 0–40°C. En temperatur under 0°C resulterar i överladdning vilket är farligt. Batteriet får inte laddas vid en temperatur högre än 40°C. Den lämpligaste temperaturen för laddning är 20–25°C.

3. Använd inte laddaren utan uppehåll.

Låt aggregatet vila i ca. 15 minuter mellan varje laddning.

1. Se till att inga främmande föremål hamnar i verktyget genom batteriöppningen eller uttagen.

2. Ta aldrig isär vare sig det uppladdningsbara batteriet eller laddningsaggregatet.

3. Se till att det uppladdningsbara batteriet inte kortsluts.

Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.

1. Kasta inte batteriet i öppen eld.

Om batteriet blir bränt kan det explodera.

1. Laddningsaggregatet skadas när du använder ett urladdat batteri.

2. Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren.

Kasta inte bort det urladdade batteriet med sopor.

1. Se till att inga föremål eller främmande ämnen hamnar i laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

2. Låt ALDRIG magneter (eller liknande magnetiska enheter) ligga intill spikpistolen, eftersom det finns en magnetisk sensor i spikpistolen.

Att göra det kommer att orsaka ett fel eller risk för personskada på grund av fel.

1. Paus vid långvarig användning.

2. Det elektriska verktyget är utrustat med en temperaturskyddskrets för att skydda motorn. Kontinuerligt arbete kan få enhetens temperatur att stiga, vilket aktiverar temperaturskyddskretsen och driften stoppas automatiskt. Om detta inträffar, låt det elektriska verktyget svalna innan du fortsätter användningen.

3. Den här produkten kan upphöra att fungera när en avvikelse upptäcks. Kontrollera i så fall de punkter som anges under "FELSÖKNING" på sidan 121.

4. Utsätt inte brytarpanelen för kraftiga stötar eller ha sönder den. Det kan leda till problem.

5. Använd inte produkten om verktyget eller batteripolarna (batteriluckan) är deformerade. Att montera ett sådant batteri kan orsaka kortslutning vilket kan leda till rökutsläpp eller antändning.

6. Håll verktygets anslutningar (batterilucka) fri från spån och damm.

O Före användning, se till att spån och damm inte har ansamlats i området vid terminalerna.

○ Försök att undvika att spån eller damm på verktyget hamnar på batteriet under drift.

○ När du avbryter drift eller efter användning, lämna inte verktyget i ett område där det kan utsättas för fallande spån eller damm. Detta kan orsaka kortslutning som kan leda till rökutveckling eller brand.

1. Se till att batteriet är ordentligt monterat. Om det är något löst kan det ramla av och orsaka skada.

2. Använd alltid verktyget och batteriet vid temperaturer mellan -5°C och 40°C.

WARNING FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning.

I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn. I detta fall ladda omedelbart upp det.

2. Om verktyget är överbelastat kan motorn stanna. Om så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.

3. Om batteriet överhettas under för hög belastning kan batteriet ta slut. Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat.

Vidare, var god beakta följande varningar och föreskrifter. WARNING

För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att damm och smuts inte samlas på batteriet.

○ Vid arbete se till att damm och smuts inte faller på batteriet.

○ Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet.

○ Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts.

○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

1. Gör inte hål i batteri med skarpa föremål så som spik, slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

2. Använd inte uppenbarligt skadat batteri eller batteri som är deformerat.

3. Använd inte batteri för andra syften än de som anges.

4. Om batteriladdningen inte lyckas avslutas trots att den angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

5. Utsätt inte batteriet för höga temperaturer eller högt tryck så som i en mikrovågsugn, härtork eller högtrycksbehållare.

6. Håll borta från eld så snart läckage eller illaluktande lukt upptäcks.

7. Använd inte på plats där stark statisk elektricitet skapas.

8. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.

9. Lägg inte batteriet i vätskor och se till att vätskor inte tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas.

10. Utsätt inte displaypanelen för kraftiga stötar eller ha sönder den. Det kan leda till problem.

11. Om alkaliskt smörjmedel eller skärvätska fastnar på batteriet ska du snabbt torka bort det med en torr trasa. Om detta inte görs kan det leda till skador eller försämrad funktion hos höljet.

FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp.

Öm inget görs kan vätskan orsaka ögonproblem.

1. Om vätskan kommer i kontakt med din hud eller dina kläder, tvätta omedelbart väl med rent vatten så som från en kran. Det finns en chans att det kan orsaka hudirritation.

2. Om du upptäcker rost, dålig lukt, överhettning, missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare.

WARNING

Om ett främmande elektriskt ledande material kommer i kontakt med batteriets anslutningar, kan batteriet kortslutas och förorsaka brand. Vid förvaring av litiumjonbatterier, se till att följa nedanstående anvisningar.

○ Placera inte ledande föremål som spikar och ledningar i stål eller koppar i förvaringsfacket.

○ För att undvika kortslutning, montera batteriet i verktyget eller sätt på batteriskyddet vid förvaring för att dölja ventilatorn.

ANGÅENDE TRANSPORT AV LITIUMJONBATTERIER

laktta följande försiktighetsåtgärder när litiumjonbatterier transporteras.

WARNING

Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteffekt och följ transportföretagets instruktioner när transporten arrangeras.

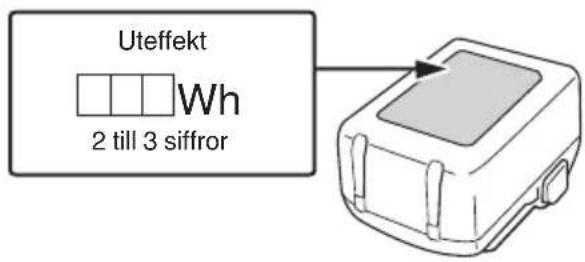

○ Litiumjonbatterier som överskrider en uteffekt på 100 Wh klassificeras som farligt gods och kommer att kräva en särskild behandlingsprocedur.

O För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.

Svenska

Uteffekt Wh 2 till 3 siffror

DELARNAS NAMN

Numren i listan nedan motsvarar Bild 1–Bild 22.

1	Övre lucka
2	Avtryckare
3	Avfyrningshuvud (utlopp)
4	Tryckarm
5	Spikstyrare
6	Vred
7	Magasin
8	Spikhållare
9	Magasinhölje
10	Hake
11	Batteri
12	Låsspak
13	Handtag
14	Spikningsväxlare
15	Strömindikator
16	Strömbrytare
17	Spikningsindikator
18	Manöverpanel
19	Spikar
20	Omkopplare batterinivåindikator
21	Indikatorlampa för batterinivå
22	Displaypanel
23	Indikeringslampa
24	Spärr
25	Platta
26	Drivhål
27	Första spiken
28	Andra spiken
29	Hake
30	Matare
31	Styrspår
32	Styryta

33	Justerare
34	Insexnyckel
35	Hakplatta
36	Adapter
37	Huvudspikstopp
38	Underspikstopp
39	Informationsindikator
40	Markering
41	Spiköppning

SYMBOLER

WARNING

Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.

	NV1845DA:Batteridrivet rullbandat pappspikverktyg
	Användaren måste läsa bruksanvisningen för att minska risken för personskador.
	Gäller endast EU-länderElektriska verktyg får inte kastas ihushållssoporna!Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
	Likström
	Slå PÅ
	Slå AV
	Koppla loss batteriet
	Strömbrytare
	Spikningsväxlare
	FULL SEKVENTIELLUTLÖSNINGSMEKANISM
	KONTAKTUTLÖSNINGSMEKANISM
	Avtryckare låst
	Avtryckare olåst
	Grund sida
	Djup sida
	Använd inte på byggställningar, stegar.
	Varning
	Förbjuden åtgärd

Batteri

	Knapp för kvarvarande batteri
	Lyser;Batteriets återstående energi är 75%.
	Lyser;Batteriets återstående energi är 50%-75%.
	Lyser;Batteriets återstående energi är 25%-50%.
	Lyser;Batteriets återstående energi är mindre än 25%.
	Blinkar ;Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt.
	Blinkar ;Drift stoppad på grund av hög temperatur.Avlågsna batteriet från verktyget och låt det svalna helt.
	Blinkar ;Utmatningen avbruten på grund av fel eller funktionsfel. Det kan vara fel på batteriet så kontakta din återförsäljare.

TEKNISKA DATA

1. Batteridrivet rullbandat pappspikverktyg

Modell NV1845DA
Motor Borstlös likströmsmotor
Tillämplig spiklängd 25 mm till 45 mm
Spikladdningskapacitet	120 skruvar (1 band)
Avfyrningsläge Full sekventiell/kontakt (valbart)
Vikt*1,2	4,3–4,9 kg
Längd 335 mm
Bredd 134 mm
Höjd 338 mm

*1 Inkludera batteriet BSL1820M

*2 Vikt: Enligt EPTA-procedur 01/2014

Beroende på anslutet batteri. Den tyngsta vikten mäts med BSL36B18X (säljs separat).

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

1. Batteri

Modell Spänning Batterikapacitet
BSL1820M 18 V 2,0 Ah

SPIKVAL

Välj lämplig spik enligt Bild 2. Spikar som inte anges på Bild 2 kan inte drivas in med hjälp av spikpistolen.

Användning av andra spikar kan orsaka felfunktion i verktyget och/eller haveri, som leder till allvarliga personskador.

STANDARDTILLBEHÖR

Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 319.

Standardtillbehören kan ändras utan föregående meddelande.

ANVÄNDNINGSOMRÅDEN

○ Asfaltstakläggning i byggnadskonstruktion.
○ Installation av isoleringsplattor i byggnadskonstruktion.

BATTERILADDNING

Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut laddarens nätkabel till uttaget.

Kontrollampan kommer att blinka i rött efter anslutning av nätkabel till laddaren. (Se Tabell 1)

1. Sätt i batteriet i laddaren.

Sätt i batteriet ordentligt i laddaren såsom visas i Bild 4 (på sidan 3).

1. Laddning

Laddningen sätts igång efter batteriets isättning i laddaren. Signallampan lyser i rött.

När batteriet blir fullt laddad kommer signallampan att blinka röd. (Se Tabell 1)

(1) Signallampans indikationer

Signallampans indikationer visas i Tabell 1, i enlighet med statusen hos laddaren eller det laddningsbara batteriet.

Tabell 1: Signallampans indikationer

PÅ/AV i 0,5 sek intervall	Före laddning *1ellerLaddningenfullbordad
Lyser ihållande	Under pågåendeladdning

Svenska

Lyser i 1 sek med intervaller på 0,5 sek	Överhettad, standby *2
PÅ/AV i 0,1 sek intervall	Går inte att ladda *3

ANMÄRKNING

*1 Om den röda lampan fortsätter att blinka även efter att laddaren anslutits, kontrollera att batteriet har satts in helt.
*2 Batteriet överhettat. Kan inte ladda.

Även om laddningen startar när batteriet har svalnat, trots att det är kvar på plats, rekommenderas det att ta ut batteriet och låta det svalna på en skuggad och välventilerad plats innan det laddas.

*3 Fel i batteriet eller laddaren

• Sätt i batteriet helt.
• Kontrollera att inget främmande material sitter fast på batterifästet eller polerna. Om det inte finns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad.

○ Om indikatorlampan inte blinkar rött trots att laddarsladden år ansluten till strömmen, indikerar detta att laddarens skyddskrets kan vara aktiverad. Koppla bort sladd eller kontakt från strömmen och återanslut efter cirka 5 minuter. Om detta inte får indikatorlampan att blinka rött, lämna in laddaren till HiKOKIs auktoriserade servicecenter.
○ När batteriladdaren har används kontinuerligt kommer batteriladdaren att bli varm, och kan komma att bli orsaken till fel. När en laddning är klar låt laddaren vila i 15 minuter innan nästa laddning.
(2) Angående temperaturer och laddningstid för batteriet. (Se Tabell 2)

Tabell 2

Modell UC18YFSL
Typ av batteri Li-ion
Laddningsspänning 14,4–18 V
Temperaturer vid vilka batterierna kan laddas		0°C–50°C
Laddningstid för batterikapacitet ca. (vid 20°C)	1,5 Ah 22	min
	2,0 Ah 30	min
	2,5 Ah 35	min
	3,0 Ah 45	min
	4,0 Ah 60	min
	5,0 Ah 75	min
	6,0 Ah 90	min
Laddningstid för multivoltsbatteriets kapacitet ca. (vid 20°C)	1,5 Ah (×2 enheter)	45 min
	2,5 Ah (×2 enheter)	75 min
	4,0 Ah (×2 enheter)	120 min
Antal battericeller 4–10

Vikt 0,5 kg

ANMÄRKNING

○ Laddningstiden kan variera enligt omgivningstemperaturen och nätspänningen.
○ Om laddningen tar lång tid

– Laddningen tar längre tid vid extremt låga omgivningstemperaturer. Ladda batteriet på en varm plats (t.ex. inomhus).

– Blockera inte luftöppningen. Annars kommer insidan att överhettas, vilket försämrar laddningens prestanda.
– Om kylfläkten inte fungerar, kontakta ett auktoriserat HiKOKI-servicecenter för reparation.

1. Dra ut laddarens nätkabel ur nätuttaget.

2. Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.

ANMÄRKNING

Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det.

Angående elektrisk urladdning i händelse av nya batterier, etc.

Eftersom den inre kemiska substansen i nya batterier och batterier som inte har använts under en längre tid inte är aktiverad, kan den elektriska urladdningen vara låg när de används den första och andra gången. Detta är ett tillfälligt fenomen, och den normala tiden som krävs för att ladda kommer att återställas genom att ladda batterierna 2–3 gånger.

Hur man får batterierna att räcka längre.

(1) Ladda batterierna innan de har blivit helt urladdade. När du känner att verktygets effekt minskar, sluta använda verktyget och ladda dess batteri. Om du fortsätter att använda verktyget och laddar ur den elektriska strömmen, kan batteriet skadas och dess livslängd förkortas.
(2) Undvik att ladda vid höga temperaturer. Ett uppladdningsbart batteri är varmt direkt efter användning. Om ett sådant batteri laddas omedelbart efter användning försämras dess inre kemiska substans, och batteriets livslängd förkortas. Låt batteriet vara och ladda det efter att det har svalnat ett tag.

FÖRE ARBETSSTART

Åtgärd Bild Sida
Indikeringslampa för kvarvarande batteri	3	3
Borttagning och isättning av batteri 5 3
Val av tillbehör — 320

1. Hur du styr manöverpanelen

Under förutsättningen "Strömbrytare AV", tryck och håll in strömbrytaren i mer än 1 sekund så tänds strömindikatorns lampa grön.

ANMÄRKNING

Tryck inte på tryckarmen och/eller avtryckaren medan strömbrytaren slås PÅ. Att göra det kommer att förhindra att strömbrytaren slås PÅ.

När strömmen slås på, men spikpistolen inte används under 30 minuter, stängs spikpistolen automatiskt av. För att slå på den igen, tryck på strömbrytaren.

WARNING

Lämna aldrig spikpistolen med strömmen på. Det kan leda till en olycka.

Under förutsättningen "Strömbrytare PÅ", tryck och håll in strömbrytaren i mer än 1 sekund så stängs strömindikatorn av. Under förutsättningen "Strömbrytare PÅ" är nedanstående funktioner aktiva.

(3) Välj spikningsdriftläge

(Full sekventiell aktivering/kontaktivering)

Efter att strömbrytaren har slagits PÅ ska alltid läget Full sekventiell aktivering ställas in som inledande läge. (spikningsindikatorn lyser blått.) (Se Bild 7)

Tryck en gång på spikningsväxlaren för att ändra spikningsläge. Med varje tryck ändras läget mellan "Full sekventiell" och "Kontakt".

Belysning (blå):

FULL SEKVENTIELL UTLÖSNINGSMEKANISM. Blinkar (blått):

KONTAKTUTLÖSNINGSMEKANISM

(4) Andra funktioner

I händelse av funktionsfel visas informationsindikatorn enligt nedan. (Bild 1)

Status för indikator
Informationsindikatorn blinkar rött.Strömmen stängs automatiskt av efter 60 sekunder.	Batteriet är nästan helt urladdat.Ladda batteriet så snart som möjligt.
Informationsindikatorn blinkar rött.Strömmen stängs automatiskt av efter 10 sekunder.	Maskinen är i för kallt (under -5°C eller) för varmt tillstånd.Låt spikpistolen svalna eller värmas upp ordentligt i lämpligt tillstånd.
Informationsindikatorn blinkar orange.Strömmen stängs automatiskt av inom 10 sekunder.	Kontakta HiKOKI för inspektion.

2. Avtryckarens låsmekanism (Se Bild 8) WARNING

○ Säkerställ att avtryckaren är läst när den inte avfyrar spikar.

○ Den här spikpistolen har en låsmekanism för att förhindra spikarna från att avfyras.

O Ställ lässpaken i läge för att låsa avtryckaren.

○ Skjut lässpaken till -läget när spikpistolen ska användas och till läget när den inte används.

3. Testa spikpistolen WARNING

○ Säkerställ att avtryckaren är låst när den inte avfyrar spikar. (Se Bild 8)

○ Använd aldrig spikpistolen om inte tryckarmen fungerar korrekt.

FÖRSIKTIGT

Var försiktig så att tryckarmens spets inte stöter emot trä.

Innan spikningsarbete påbörjas, testa spikpistolen med hjälp av checklistan nedan. Utför testerna i följande ordning.

Om något onormalt inträffar, sluta använda spikpistolen och kontakta en auktoriserad HiKOKI-serviceverkstad omedelbart.

(1) TA BORT BATTERIET OCH ALLA SPIKAR FRÅN SPIKPISTOLEN.

- ALLA SKRUVAR MÅSTE DRAS ÅT.

- TRYCKARMEN OCH AVTRYCKAREN MÅSTE RÖRA SIG MJUKT.

(2) Installera batteriet.

Använd inte tryckarmen eller avtryckaren vid installation av batteriet. (Se Bild 5)

Slå på strömbrytaren genom att hålla in den i mer än 1 sekund.

Säkerställ att strömindikatorn lyser grönt och att spikningsindikatorn lyser blått. (FULL SEKVENTIELL UTLÖSNINGSMEKANISM)

(4) Ta bort fingret från avtryckaren och tryck tryckarmen mot arbetsstycket.

- SPIKPISTOLEN FÅR INTE SPIKA.

(5) Ta bort tryckarmen från arbetsstycket.

Rikta sedan spikpistolen nedåt, tryck på avtryckaren och vänta i detta läge i 5 sekunder eller mer.

- SPIKPISTOLEN FÅR INTE SPIKA.

(6)

[1] Tryck tryckarmen mot arbetsstycket utan att röra avtryckaren.

Tryck sedan in avtryckaren.

- SPIKPISTOLEN SKA SPIKA.

[2] Håll avtryckaren tillbaka och tryck ned tryckarmen mot arbetsstycket igen.

- SPIKPISTOLEN FÅR INTE SPIKA.

[3] Ta bort fingret från avtryckaren. Sedan drivs [1] igen.

- SPIKPISTOLEN SKA SPIKA.

(7) Ta bort tryckarmen från arbetsstycket, tryck in avtryckaren.

Tryck ned tryckarmen mot arbetsstycket inom 2 sekunder.

- SPIKPISTOLEN FÅR INTE SPIKA.

(8) Ställ in spikningsindikatorn till blinkande läge. (KONTAKTMANÖVRERINGSMEKANISM)

Tryck på spikningsväxlaren en gång och säkerställ att indikatorn blinkar blått.

Ta bort tryckarmen från arbetsstycket, tryck in avtryckaren.

Tryck ned tryckarmen mot arbetsstycket inom 2 sekunder.

- SPIKPISTOLEN SKA SPIKA.

(9) Om ingen onormal drift upptäcks kan du ladda spikar i spikpistolen.

Driv in spikar i arbetsstycket som är av samma typ som de som ska användas vid tillämpningen.

- SPIKPISTOLEN MÅSTE DRIVAS KORREKT.

Svenska

4. Kontroll av tryckarmens funktioner

WARNING

Säkerställ att avtryckaren är låst när den inte avfyrar spikar.

Se alltid till att avtryckaren är läst och batteriet borttaget från det elektriska verktyget när du kontrollerar tryckarmens funktioner.

Kontrollera att tryckarmen glider smidigt när den manövreras.

Rengör glidytorna för tryckarmen om den inte glider smidigt.

5. Ladda spikar

WARNING

När du laddar spikar i spikpistolen,

1) ta ur batteriet från spikpistolen;

2) tryck inte in avtryckaren;

3) tryck inte ned tryckarmen;

4) håll spikpistolen riktad nedåt.

(1) Håll ner knappen och öppna spikstyraren. Öppna sedan magasinhöljet. (Bild 9)

(2) Justera spikhållarens position enligt spikens längd. (Bild 10)

Spiken matas ojämnt om spikhållaren inte är korrekt justerad.

[1] Vrid spikhållaren cirka 90 grader moturs.

[2] Flytta spikhållaren uppåt och nedåt för att rikta in spikhållarens platta på en markering på magasinet i enlighet med längden på spikarna som används.

[3] Vrid spikhällaren 90 grader medurs tills du hör ett "klick".

ANMÄRKNING

Innan spikarna laddas i magasinet ska spikhållaren positioneras i enlighet med spikens längd. Om spikhållarens position inte justeras fastnar spiken. Om höljet stängs med väld utan att spikhällarens position justeras kan spikhållaren skadas.

(3) Placera spikbandet i magasinet.

Rulla ut tillräckligt med spikar så att de när till drivhålet. (Bild 11)

(4) För in den första spiken i drivhålet och den andra spiken mellan de två hakarna i mataren.

Passa in spikhuvudena i styrspåret. (Bild 12)

Dra spikarna åt höger

ANMÄRKNING

Var noga med att inte deformera kablarna och att inte lossa spikarna från styrytan.

Annars stängs inte spikstyraren ordentligt.

(5) Stäng magasinhöljet och stäng sedan spikstyraren.

Stäng spikstyrningen helt och öppna den inte under pågående arbete.

Om du försöker spika medan spikstyrningen är öppen drivs inte spiken in, och det finns istället det risk för farlig avfyring.

SÅ HÄR ANVÄNDER DU SPIKPISTOLEN

WARNING

O Rikta ALDRIG verktyget mot dig själv eller andra i arbetsområdet.

○ Håll fingrarna BORTA från avtryckaren när du inte spikar för att undvika oavsiktlig avfyrning.

○ Använd inte elkabeln om den är skadad. Se till att få den reparerad omedelbart.

○ Val av avtryckarmetod är viktigt. Läs och förstå "1. Spikningsprocedurer" som finns nedan.

○ Innan arbetet påbörjas, kontrollera spikningsväxlarenheten.

Den här HiKOKI spikpistolen inkluderar en spikningsväxlarenhet.

Innan arbetet påbörjas, kontrollera att växlarenheten är rätt inställd.

Om växlarenheten inte är rätt inställd fungerar inte spikpistolen korrekt.

O Placera aldrig ansikte, händer eller fötter nära avfyringshuvudet vid användning.

○ Driv inte in spikar ovanpå andra spikar eller med spikpistolen i för brant vinkel, då spikar kan rekylera och orsaka personskador.

○ Driv inte in spikar i tunna skivor eller nära hörn och kanter på arbetsstycket. Spikar kan drivas in genom eller bort från arbetsstycket och träffa någon.

○ Driv aldrig in spikar från båda sidor av en vägg samtidigt. Spikar kan drivas in i och genom väggen och träffa någon på motsatt sida.

○ Använd aldrig en spikpistol som är defekt eller fungerar onormalt.

○ Använd inte spikpistolen som hammare.

O Ta ur batteriet och alla återstående klamrar från spikpistolen när:

1) du utför underhåll och inspektion;

2) du kontrollerar att tryckarmen och avtryckaren fungerar korrekt;

3) du sätter på eller tar av adaptern;

4) du åtgärdar något som fastnat;

5) den inte är i bruk;

6) arbetsområdet lämnas;

7) den flyttas till en annan plats;

8) den lämnas till en annan person.

O Ta ur batteriet från spikpistolen när:

1) du laddar spikar;

2) du vrider på justeraren.

Den här HiKOKI spikpistolen är utrustad med en spikningsväxlingsenhet.

Använd FULL SEKVENTIELL UTLÖSNINGSMEKANISM eller KONTAKTUTLÖSNINGSMEKANISM i enlighet med det arbete som ska utföras.

Förklaring av de olika spikningsfunktionerna

O FULL SEKVENTIELL UTLÖSNINGSMEKANISM:

Tryck först tryckarmen mot träet; tryck sedan in avtryckaren för att driva in spiken.

Följ samma sekvens för att fortsätta driva in spikar.

Efter att du satt i en spik är det inte möjligt spika igen förrän du släpper avtryckaren och lyfter upp verktyget helt från träytan.

O KONTAKTUTLOSNINGSMEKANISM:

KONTAKTUTLÖSNING kan följa två olika sekvenser, beroende på användning.

För att driva in flera spikar:

1) Tryck in avtryckaren.

2) Tryck tryckarmen mot träet för att driva in en spik.

3) Om avtryckaren hålls tillbaka drivs en spik in varje gång tryckarmen trycks mot träet.

För att driva in en enda spik:

1) Tryck tryckarmen mot träet.

2) Tryck in avtryckaren för att driva in spiken.

3) Ta bort fingret från avtryckaren och ta bort spikpistolen från träet.

FÖRSIKTIGT

Var försiktig så att tryckarmens spets inte stöter emot trä när tryckarmen inte kan tryckas upp.

1. Spikningsprocedurer

Den här spikpistolen är utrustad med tryckarm och fungerar inte om inte tryckarmen trycks ned.

Det finns två metoder för att driva in spikar med den här spikpistolen.

De är:

1) Intermittent drift (avfyrning med avtryckaren):

2) Kontinuerlig drift (avfyrning med tryckarmen):

(1) Intermittent drift (avfyrning med avtryckaren) Använd inställningen FULL SEKVENTIELL UTLÖSNINGSMEKANISM. (Se Bild 14)

WARNING

För att undvika dubbel eller oavsiktlig avfyrning p.g.a. rekyl.

– Tryck in avtryckaren snabbt och säkert.

[1] Ställ jn spikningsväxlaren till FULL SEKVENTIELL UTLÖSNINGSMEKANISM (spikningsindikatorn lyser blått.)
[2] Placera spikutloppet på arbetsstycket med fingret från avtryckaren.
[3] Tryck ned tryckarmen ordentligt tills den är helt nedtryckt.
[4] Tryck in avtryckaren för att driva in en spik.
[5] Ta bort fingret från avtryckaren och lyft bort verktyget helt från träytan.

För att fortsätta spika på en separat plats, flytta spikpistolen längs träet och upprepa stegen [2]–[5] efter behov.

ANMÄRKNING

Funktion [3] och [4] ska utföras inom 2 sekunder efter varandra. Om mer än 2 sekunder passerar efter [3] kommer spikpistolen inte att fungera korrekt. Om det händer, försök igen från [3].

(2) Kontinuerlig drift (avfyrning med tryckarmen) Användning av KONTAKTUTLÖSNINGMEKANISM (Se Bild 15)

WARNING

För att undvika dubbel eller oavsiktlig avfyrning p.g.a. rekyl.

– Tryck inte spikpistolen mot trä med överdriven kraft.
– Ta bort spikpistolen från träet eftersom det rekylerar efter spikandet.

[1] Ställ in spikningsväxlaren till KONTAKTMAÑOVRERINGSMEKANISM (spikningsindikatorn blinkar blått.)

[2] Tryck in avtryckaren med spikpistolen borta från arbetsstycket.
[3] Tryck ned tryckarmen mot arbetsstycket att driva in en spik.
[4] Flytta spikpistolen längs arbetsstycket med en studsande rörelse. Varje nedtryckning av tryckarmen driver in en spik.

Så snart önskat antal spikar har drivits in, ta bort fingret från avtryckaren.

ANMARKNING

Funktion [2] och [3] ska utföras inom 2 sekunder efter varandra. Om mer än 2 sekunder passerar efter [2] kommer spikpistolen inte att fungera korrekt. Om det händer, försök igen från [2].

WARNING

○ Håll fingret från avtryckaren förutom under spikning, då allvarlig skada kan inträffa om tryckarmen oavsiktligt kommer i kontakt med dig eller andra i arbetsområdet.
○ Håll händer och kropp borta från utmatningsområdet. Den här HiKOKI spikpistolen kan studsa från rekylen från spikindrivning, och en oönskad efterföljande spik kan drivas in och orsaka personskador.

ANMÄRKNING

○ Om alla varningar och instruktioner följs är säker drift möjlig med två system: FULL SEKVENTIELL UTLÖSNINGSMEKANISM, KONTAKTUTLÖSNINGSMEKANISM.
○ Hantera alltid spikar och verktyg försiktigt. Om spikar tappas kan kollationeringen brytas, vilket orsakar felmatning och att spikar fastnar.
○ Efter spikning:

1) ta ur batteriet från spikpistolen.
2) ta ur alla klamrar från klammerpistolen;

2. Justera spikningsdjupet

För att säkerställa att varje spik tränger in till samma djup, se till att spikpistolen alltid hålls stadigt mot arbetsstycket.

Om spikar drivs in för djupt eller för grunt i arbetsstycket, justera spikningen i följande ordning.

(1) Ta ur batteriet från spikpistolen. (Se Bild 5)
(2) Om spikar drivs in för djupt, vrid justeraren till den grunda sidan. (Se Bild 16) Justeringar sker i steg om halvvarv. Om spikar drivs in för grunt, vrid justeraren till den djupa sidan. (Se Bild 17)
(3) Sluta vrida justeraren när en lämplig position har uppnåtts för ett spikningstest.
(4) Anslut batteriet till spikpistolen. ANVÄND ALLTID SKYDDSGLASÖGON. Utför ett spikningstest.

3. Använda haken (Se Bild 18)

WARNING

När du använder haken, slå av strömbrytaren (grönt ljus "AV"). Håll uppsikt så att huvudutrustningen inte faller. Om verktyget faller finns det risk för en olycka.

Haken kan installeras på vänster eller höger sida.

(1) Ta ut batteriet och ta bort alla kvarvarande spikar från magasinet.
(2) Håll fast huvudenheten ordentligt och avlägsna M5-bultarna med insexnyckeln.
(3) Ta bort haken och häkplattan.
(4) Montera haken på motsatt sida och fäst den ordentligt med M5-bultarna.

ANMÄRKNING

Haken kan användas som en hängare.

4. Använda adaptern för PVC-fasad

WARNING

När du sätter på eller tar av adaptern, se till att ta bort fingret från avtryckaren och ta ur batteriet och alla återstående klamrar från spikpistolen.

Montera adaptern när du fäster PVC-fasad. Med adaptern kan spikarna drivas in så att de sticker ut lämpligt mycket.

(1) Ta ur batteriet och alla återstående klamrar från spikpistolen.
(2) Sätt adaptern på tryckarmen. (Bild 19)
(3) Rikta upp markeringen på adaptern med mitten av spiköppningen och driv in spiken. Håll spikpistolen vinkelrätt mot materialet när du driver in spikar. (Bild 20)
(4) Om det behövs, vrid på justeraren för att justera spikdjupet.

ANMÄRKNING

Aven om justeraren är inställd på den djupaste inställningen drivs spikarna in så att de sticker ut när adaptern används.

5. Åtgärda en blockering

Om spik har fastnat i avfyrningshuvudet ska de tas bort.

WARNING

Se till att stänga av strömbrytaren och ta ur batteriet.

FÖRSIKTIGT

För att undvika risk för personskador av oavsiktlig avfyrning, rikta ALDRIG avfyringshuvudet mot dig själv eller någon annan.

Även om batteriet tas ur spikpistolen finns det fortfarande energi från tryckluft kvar i verktyget.

(1) Ta ur batteriet från spikpistolen.
(2) Avlägsna spikbandet från magasinet.
(3) Öppna spikstyrningen.
(4) Ta bort spiken som fastnat med en spårskruvmejsel. (Bild 21)

FÖRSIKTIGT

Slå ALDRIG på drivbladet.

(5) Kapa av den defekta delen av stältråden som håller ihop spikarna med skärverktyg, korrigera deformationen och ladda sedan spikbandet i magasinet.

Svenska

(6) Se till att tryckarmen glider smidigt.

ANMÄRKNING

Om drivbladets spets slits ut kan spik fastna lättare. Om spikar ofta fastnar, kontakta ett auktoriserat HiKOKI-servicecenter.

UNDERHÅLL OCH INSPEKTION

WARNING

Se till att avlägsna alla återstående klamrar och batteriet från spikpistolen före underhåll och inspektion.

1. Dagligt underhåll

○ Blås rent magasinet och matningsmekanismen dagligen för att förhindra att det blir stopp.

- Blås rent tryckarmen dagligen för att hålla den i funktion och för att operatören ska kunna använda spikpistolen på ett säkert och effektivt sätt.

WARNING

○ Använd skyddsglasögon med sidoskydd när du utför detta arbete för att undvika risken för ögonskador. ○ Använd inte olja, smörjmedel eller lösningsmedel vid rengöring av spikpistolen.

Rengör tryckarmens gliddel.

Rengör vredets gliddel.

Öppna spikstyrningen och ta bort damm. (Se Bild 22)

FORSIKTIGT

Kontrollera att det primära spikstoppet och icke-primära spikstoppet glider smidigt genom att trycka på dem med fingret. Om den glider ojämnt kan spikar drivas in med en oregelbunden vinkel och orsaka personskador.

Rengör magasinet. Ta bort damm och träspån som kan ha samlats i magasinet.

2. Rengöring på utsidan (gäller ej metalldelar)

När elverktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

3. Inspektion av terminaler (verktyg och batteri)

Kontrollera att spån och damm inte har ansamlats på terminalerna. Kontrollera ibland före, under och efter operationen.

4. Knotroll av skruvförband

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna skulle lossa, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

5. Förvaring

Förvara elverktyget på ett ställe där temperaturen inte överstiger 40°C och där inte barn kommer åt den.

ANMÄRKNING

Förvaring av litiumjonbatterier. Se till att litiumjonbatterier är fulladdade innan de förvaras. En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen. Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger. Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier.

FÖRSIKTIGT

Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg

Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifierats (så som isärtagning och utbyte av celler eller andra inre delar).

GARANTI

Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifika bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angående buller

Bullerkarakteristiska värden i överensstämmelse med EN60745:

Den typiska A-vägda ljudstyrkenivån vid ett engångstillfälle LWA,1s,d = 95 dB

Den typiska A-vägda utgående ljudtrycksnivån vid arbetsplatsen vid ett engångstillfälle LpA,1s,d = 84 dB Osäkerhet KpA: 3 dB

De värden som anges ovan avser verktygets karakteristik och representerar inte det faktiska buller som uppstår vid användningstillfället. Det buller som uppstår vid arbetsillfället beror exempelvis på arbetsmiljön, arbetsstycket, arbetsstyckets stöd och antalet indrivningar.

Beroende på förhållandena vid arbetsplatsen och arbetsstyckets form kan det vara nödvändigt att vidta särskilda bullerdämpande åtgärder som t.ex. att placera arbetsstyckena på ljuddämpande stöd och förhindra vibrationer genom att klämma fast eller täcka över arbetsstycken o.s.v.

I vissa fall är det nödvändigt att bära hörselskydd.

Information angående vibrationer

Det typiska vibrationsegenskapsvärdet enligt EN60745: 3,5 m/s²

Osäkerhet K: 1,5 m/s²

Det värde som anges ovan avser verktygets karakteristik och representerar inte den verkliga påverkan på hand och arm vid användning av verktyget. Hur mycket hand och arm påverkas vid användning av verktyget beror exempelvis på gripkraften, kontakttryckkraften, arbetsriktningen, justeringen av energitillförsel, arbetsstycket och arbetsstyckets stöd.

Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg.

Det kan också användas vid preliminäruppskattning av exponering.

WARNING

○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget används på.
○ Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (ta med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver då startomkopplaren används).

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

FELSÖKNING

Använd felsökningstabellen nedan om redskapet inte fungerar normalt. Om detta inte löser problemet, kontakta din återförsäljare eller ett auktoriserat HiKOKI servicecenter.

PROBLEM KONTROLLM	ETOD KORRIGERING
Strömbrytaren slås inte på. Slås på en gång, men stängs av automatiskt.	Låg batterinivå. Ladda batteriet.
	Skadad intern elektronik. Kontakta HiKOKI för byte.
	Är tryckarmen och/eller avtryckaren i läge PÅ?	Håll tryckarmen och avtryckaren i läge AV.
	Ingen drift i över 30 minuter?(Automatisk avstängning)	Tryck och håll strömbrytaren intryckt i mer än 1 sekund för att slå "PÅ"
Spikpistolen fungerar inte (strömbrytaren PÅ).	Spikpistolen är inte tillräckligt hårt tryckt mot arbetsstycket.	Håll spikpistolen med ett fast grepp och tryck den helt mot arbetsstycket.
	Avtryckaren inte tillräckligt intryckt. Tryck in avtryckaren ordentligt.
	Mer än 2 sekunder passerar från att tryckarmen slås PÅ tills avtryckaren slås PÅ (eller tvärtom).	Säkerställ att mindre än 2 sekunder passerar från att tryckarmen slås PÅ tills avtryckaren slås PÅ (eller tvärtom).
	Låsspaken (avtryckarlåsfunktion) är i läge "PÅ".	Ställ låsspaken till läge "AV". (Se "FÖRE ARBETSSTART" > "2. Avtryckarens låsmekanism")

Svenska

PROBLEM KONTROLLMETOD KORRIGERING
Spikpistolen fungerar inte (strömbrytaren PÅ).	Maskinen är för kall (under -5°C) eller för varm.	Låt spikpistolen svalna eller värmas upp ordentligt i lämpligt tillstånd.
	Skadad intern elektronik. Kontakta HiKOKI för byte.
Spikpistolen fungerar, men ingen spik drivs in.	Magasinet är smutsigt. Blås och torka av magasinet.
	Spikmataren är smutsig Rengör spikmataren(se "UNDERHÅLL OCH INSPEKTION" > "Kontroll av spikmataren"
	Kontrollera om något fastnat. Åtgärda et stopp (se "SÅ HÄR ANVÄNDER DU SPIKPISTOLEN" > "5. Åtgärda en blockering").
	Drivbladet slitet eller skadat? Kontakta HiKOKI för byte.
	Har matarfjädern försvagats eller är den skadad?	Byt ut matarfjädern.
	Kontrollera att spikarna är i rätt skick. Använd endast rekommenderade spikar.
Svag drivning.Långsam cykel.	Kontrollera positionen för spikningsdjupjusteraren.	Justera enligt "SÅ HÄR ANVÄNDER DU SPIKPISTOLEN" > "2. Justera spikningsdjupet".
	Drivbladet slitet? Kontakta HiKOKI för byte.
	Trycket hos den komprimerade luften har blivit lågt.
	Skadad intern elektronik.
	Är X-ringen eller O-ringen sliten eller skadad?
Driver in för djupt. Kontrollera positionen för spikningsdjupjusteraren.		Justera enligt "SÅ HÄR ANVÄNDER DU SPIKPISTOLEN" > "2. Justera spikningsdjupet".
Hoppar över spikar.Intermittent matning.	Kontrollera att spikarna är i rätt skick. Använd endast rekommenderade spikar.
	Spikmataren är smutsig Rengör spikmataren(se "UNDERHÅLL OCH INSPEKTION" > "Kontroll av spikmataren"
	Spikmataren skadad? Byt ut spikmataren.
	Bandfjädern försvagad eller skadad? Byt ut bandfjädern.
	Kontrollera spikhällarens position i magasinet	Justera spikhällaren till rätt position.(Se "FÖRE ARBETSSTART" > "Ladda spikar")
	Drivbladet slitet eller skadat? Kontakta HiKOKI för byte.
	Har X-ringen eller O-ringen gått av eller är någon av dem skadade?
Spikar fastnar.Indriven spik är böjd.	Kontrollera att spikarna är i rätt skick. Använd endast rekommenderade spikar.
	Drivbladet slitet eller skadat? Kontakta HiKOKI för byte.

GENERELLE

SIKKERHEDSADVARSLER FOR

ELEKTRISK VÆRKT∅J

ADVARSEL

1) Sikring på arbeidsområdet

1. Å spikre på begge sider av samme vegg samtidig er farlig.

1. Ta batteriet ut av dykkertpistolen när:

1) du setter i dykkerter;

2) du dreier på justeringsmekanismen.

○ Ta batteriet ut av dykkertpistolen när:

1) du setter i dykkerter;

2) du dreier på justeringsmekanismen.
