BRUKSANVISNING CL18DA HiKOKI

Kortslutning av batteripolerna kan orsaka brännskada eller brand.

1. Demontering av batteriet

2. Montering av batteriet

4. Avskärning av bultar som redan har satts fast (Bild 9)

1. Rengöring av utsidan

Brug af støvopsamling kan reducere støvrelaterede risici.

O Hvis måleskalaen tvinges mod overskærmen, kan det beskadige overskærmen eller deformere eller beskadige måleskalaen.

Les alle sikkerhetsadvarslene, instruksjoner, illustrasjoner og spesifikasjoner som medfølger.

Følges ikke alle instruksjonene under, kan det medføre elektrisk støt, brann og/eller alvorlig personskade.

Ta vare på alle varsler og instruksjoner for fremtidig bruk.

Betegnelsen "elektroverktøy" i advarslene henviser både til elektrisk elektroverktøy (med ledning) og batteridrevet elektroverktøy.

a) Hold arbeidsområdet rent og godt opplyst. Uryddige eller mørke områder kan føre til ulykker.
b) Bruk aldri elektroverktøy på steder med fare for eksplosjon, slik som i nærheten av brennbare væsker, gass eller støv.
Støv eller gasser kan antennes av gnister fra elektroverktøyet.
c) La aldri barn eller andre personer stå i nærheten når du bruker et elektroverktøy. Du kan bli forstyrret og miste kontroll over verktøyet.

2) Elektrisk sikkerhet

a) Støpslet på elektroverktøyet må passe med vegguttaket. Du må aldri endre støpslet på noen måte. Bruk aldri en adapter sammen med et jordet elektroverktøy.
Uendrede støpsler og passende uttak vil redusere faren for elektrisk støt.

b) Unngå å komme i kontakt med jordede overflater slik som rør, radiatorer, komfyrer eller kjøleskap.

c) La aldri elektroverktøyet utsettes for regn eller fuktighet.

Dersom det kommer vann inn i elektroverktøyet, kan det øke faren for elektrisk støt.

d) Ikke skad ledningen. Bruk aldri ledningen til å bære, trekke eller kople fra elektroverktøyet. Hold strømledningen unna varme, olje, skarpe kanter eller bevegelige deler.

Skadde eller sammenfiltrede ledninger øker faren for elektriske støt.

e) Når du bruker elektroverktøy utendørs, bruk en skjøteledning som er egnet for utendørs bruk.

Bruk av en skjøteledning som er beregnet for utendørs bruk, vil redusere faren for elektrisk støt.

f) Hvis bruk av elektroverktøyet i et fuktig område ikke kan unngås, bruk et strømuttak med jordfeilbryter.

Bruk av jordfeilbryter reduserer faren for elektriske støt.

3) Personlig sikkerhet

a) Vær påpasselig, se hva du gjør og bruk sunn fornuft når du bruker et elektroverktøy. Du må aldri bruke et elektroverktøy når du er sliten eller trett, eller dersom du er påvirket av narkotiske stoffer, alkohol eller medisiner.
Når du bruker et elektroverktøy, vil kun et par sekunders uoppmerksomhet kunne føre til alvorlige personskader.
b) Bruk personlig verneutstyr. Ha alltid på deg vernebriller.

Bruk av verneutstyr som en støvmaske, sklisikre vernesko, vernehjelm eller hørselsvern i passende forhold vil redusere personskader.

c) Forhindre utilsiktet start av elektroverktøyet. Pass på at bryteren på elektroverktøyet er slått av før verktøyet koples til veggkontakten og/eller batteriet, eller før verktøyet løftes eller bæres.

Hvis du holder fingeren på bryteren när du bærer elektroverktøyet, eller dersom bryteren er slått på när det er koblet til en strømkilde kan det oppstå ulykker.

d) Fjern eventuelle justeringsnøkler eller skrunøkler før du slår på elektroverktøyet. Dersom en justeringsnøkkel eller skrunøkkel er festet til en roterende del på elektroverktøyet när det startes, kan det føre til personskade.

e) Ikke strekk eller len deg for langt. Pass på at du står stödig og har god balanse til enhver tid. Dette vil gi deg bedre kontroll over elektroverktøyet i uventede situasjoner.

f) Kle deg ordentlig. Ikke gå med løstsittende klær eller smykker. Hold hår og klær unna bevegelige deler. Løse klær, smykker eller langt hår kan vikle seg inn i de bevegelige delene.

g) Hvis verktøyet leveres med en støvsamler eller annet oppsamlingsutstyr, må du passe på at disse monteres og brukes på riktig måte. Bruk av støvoppsamler kan redusere støvrelaterte farer.

h) Ikke ta lett på eller overse sikkerhetsprinsippene for verktøyet selv om du har blitt godt kjent med det som følge av hyppig bruk.

En uforsiktig handling kan på brøkdelen av et sekund forårsake alvorlige personskader.

4) Bruk og vedlikehold av elektroverktøy

a) Ikke overbelast elektroverktøyet. Bruk riktig elektroverktøy til arbeidet som skal utføres. Riktig elektroverktøy vil gjøre arbeidet lettere og tryggere i den brukshastigheten det er beregnet til.

b) Ikke bruk elektroverktøyet dersom av/på-knappen ikke virker. Det er farlig å bruke elektroverktøy som ikke kan kontrolleres ved bruk av av/på-knappen. Verktøyet må da repareres.

c) Kople støpslet fra strømkilden og/eller ta batteripakken ut av elektroverktøyet, hvis dette er mulig, før du foretar justeringer, skifter tilbehør eller legger vekk elektroverktøy. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.

d) Lagre elektroverktøyet som ikke er i bruk utilgjengelig for barn, og la aldri personer som ikke er kjent med elektroverktøyet eller denne brukerveiledningen, bruke elektroverktøyet. Elektroverktøy er farlige hvis det brukes av uerfarne personer.

e) Vedlikehold elektroverktøy og tilbehør. Kontroller at ingen bevegelige deler har låst seg, er feiljustert, knekt, eller har andre skader som kan påvirke bruken av elektroverktøyet. Hvis elektroverktøyet er skadet, må det repareres før det brukes. Mange ulykker oppstår på grunn av dårlig vedlikehold av elektroverktøy.

f) Hold skjæreverktøy skarpe og rene. Riktig vedlikehold av skjæreverktøy med skarpe skjarekanter vil redusere faren for at de låser seg, samtidig som de vil være lettere å kontrollere.

g) Bruk elektroverktøyet, ekstrautstyr, bor osv. i samsvar med disse instruksjonene, og ta alltid arbeidsoppgavene og arbeidsforholdene med i betraktning.

Hvis elektroverktøyet brukes til andre operasjoner enn det er beregnet for, kan det oppstå farlige situasjoner.

h) Hold håndtak og gripeflater tørre, rene og fri for olje og fett.

Glatte håndtak og gripeflater hindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5) Bruk og vedlikehold av batteridrevet verktøy

a) Batteriet skal kun lades opp med en lader som er angitt av produsenten.

En lader som passer for én batteripakke, kan forårsake brannfare hvis den brukes med andre batteripakker.

b) Bruk bare elektroverktøyet med spesifisert type batteripakke.

Bruk av andre batteripakker kan føre til brannfare og skader.

c) Når batteripakken ikke er i bruk, hold det unna andre metallgjenstander som binderser, mynter, spiker, skruer eller andre små metallgjenstander som kan skape en forbindelse mellom batteripolene.

Kortslutning av batteripolene kan forårsake skader eller brann.

d) Under uvørne forhold kan væske sprute ut fra batteriet, unngå kontakt. Hvis kontakt skulle oppstå, skyll med store mengder vann. Hvis væsken kommer i kontakt med øynene, må du også søke medisinsk hjelp.

Batterivæsken kan forårsake irritasjon eller brannsår.

e) Ikke bruk en batteripakke eller et verktøy som er skadet eller modifisert.

Skadede eller modifiserte batterier kan ha en uforutsigbar oppførsel som medfører brann, eksplosjon eller fare for skade.

f) Ikke eksponer en batteripakke eller et verktøy for ild eller for høy temperatur.

Eksponering for ild eller temperaturer over 130°C kan forårsake en eksplosjon.

g) Følg alle ladeinstruksjoner og lad ikke batteripakken eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene.

Feil lading eller lading ved temperaturer utenfor det angitte området kan skade batteriet og øke risikoen for brann.

6) Service

a) La kvalifisert servicepersonell som kun bruker originale reservedeler utføre service på elektroverktøyet.

Dette vil sikre at sikkerheten på elektroverktøyet opprettholdes.

b) Utfør aldri service på skadede batteripakker.

Service på batteripakker skal kun utføres av produsenten eller godkjente serviceleverandører.

FORHOLDSREGLER

Hold avstand til barn og svakelige personer.

Når det ikke er i bruk, skal elektroverktøy oppbevares utilgjengelig for barn og svakelige personer.

FORHOLDSREGLER VED BETJENING AV BATTERIDREVET GJENGESTAGKUTTER

1. Sørg for å holde fast verktøyet under bruk. Hvis du ikke gjør det, kan det oppstå ulykker eller skader. (Fig. 1)
2. La aldri kutteren komme i nærheten av fingrene när bryteren betjenes.
3. Skål ikke brukes til kutting av gjengestag som er laget av annet enn bløtt stål. Verktøyet er spesialkonstruert til kutting av nagler av bløtt stål. Hvis dette verktøyet brukes til gjengestag som ikke samsvarer med spesifikasjonene, kan det forårsake at skruens gjenger blir skjeve og dermed forhindre innsetting av muttere. Skal ikke brukes til kutting av anløpte bolter, gjengestag av ulik størrelse, armeringsstenger osv.
4. Skift alltid ut spesialkutterne i samsvar med naglens størrelse. Hvis kuttingen skjer med feil størrelse, kan det resultere i skade på skruegjengene eller kutterens egg.
5. Kontroller at gjengene på naglene og de på kutteren griper ordentlig inn i hverandre før kuttingen begynner. Hvis kuttingen skjer uten at gjengene griper inn i hverandre, kan det forårsake at både nagler og kutter påføres skader.
6. Hvis kutteren er montert i feil retning eller hvis bolten til kutterfestet løs, kan det resultere i skade på kuttereggen og videre til at verktøyet slites ut før tiden. Vær meget omhyggelig når kutteren monteres.
7. Kutting av nagler i korte lengder på 10 mm eller mindre gir utilstrekkelig inngrepslengde mellom kutter og nagler, med den følge at kutteren skades. Kutt alltid i lengder på mer enn 10 mm.
8. Ved kutting av nagler som er satt i på steder hvor det er vanskelig å komme til, må det være en klaring på minst 12 mm til omgivende materialer.
   Hvis avstanden er mindre enn 12 mm, kan kutteren komme i berøring med materialet og på den måten forårsake ødeleggelse på både kutter og selve verktøyet.
9. Ved inspeksjon, rengjøring og utskiftning av kutteren, må batteriet fjernes fra selve verktøyet. Bryteren kan slå seg på ved et uhell, og på den måten forårsake ulykker.
10. Når dette utstyret brukes til å arbeide i høyden, må det dobbelsjekkes at det ikke befinner seg noen i området like under deg. Plasser verktøyet på et trygt og stabilt sted når det ikke er i bruk.
11. Lad alltid batteriet ved en temperatur på 0°C–40°C. En temperatur på mindre enn 0°C vil resultere i overladning, noe som er farlig. Batteriet kan ikke lades opp ved en temperatur høyere enn 40°C. Den mest passende temperaturen for lading er 20°C–25°C.
12. Ikke bruk laderen kontinuerlig. Når en ladeoperasjon er avsluttet, la ladeapparatet stå avslått i omkring 15 minutter før neste opplading av et batteri tar til.
13. Ikke la fremmedlegemer komme inn i åpningen for tilkopling av oppladbart batteri.
14. Ikke demonter det oppladbare batteriet eller laderen.
15. Aldri kortslutt det oppladbare batteriet. Kortslutning av batteriet vil medføre et kraftig elektrisk støt og overoppheting. Det vil føre til brannskader eller at batteriet skades.
16. Ikke forsøk å brenne et kassert batteri. Hvis batteriet er brent, kan det eksplodere.
17. Ikke plasser gjenstander i laderens ventilasjonsåpninger.
    Dersom metallgjenstander eller brennbare gjenstander føres inn i laderens ventilasjonsåpninger kan det føre til elektriske støt eller at laderen blir ødelagt.

Norsk

1. Ta med batteriet til butikken der det ble kjøpt så snart batteriets levetid etter oppladning er for kort til praktisk bruk. Ikke kast et utladet batteri.
2. Laderen kan skades dersom det brukes et ødelagt batteri.
3. Når denne enheten brukes kontinuerlig kan det skje at den overopphetes og dermed forårsaker skader på motor og bryter. Derfor må verktøyet få hvile seg når huset blir varmt.
4. Sørg for at batteriet er installert ordentlig. Hvis det er helt løst, kan det falle ut og forårsake en ulykke.
5. Ikke bruk produktet hvis verktøyet eller batteriterminalene (batterifestet) er deformert. Installasjon av et slikt batteri kan føre til kortslutning, som kan føre til røykutslipp eller antenning.
6. Hold verktøyets terminaler (batterifeste) fri for spon og støv.
   ○ Før bruk må du sørge for at spon og støv ikke har samlet seg i området rundt terminalene.
   ○ Forsøk å unngå at spon eller støv på verktøyet faller ned på batteriet.
   ○ Når du avbryter operasjonen eller etter bruk, må du ikke forlate verktøyet i et område der det kan bli utsatt for fallende spon eller støv. Det kan føre til kortslutning som kan føre til røykutslipp eller antenning.
7. Bruk alltid verktøyet og batteriet ved temperaturer mellom -5°C og 40°C.

ADVARSEL ANGÄENDE LITHIUMION BATTERI

For å øke levetiden er litium-ion batteriet utstyrt med en beskyttelsesfunksjon som stanser utgangseffekten. I tilfellene 1 og 3, beskrevet nedenfor, når du bruker dette produktet, selv om du trykker på knappen, kan motoren stoppe. Dette er ikke problemet, men resultatet av beskyttelsesfunksjonen.

1. Når gjenværende batterieffekt løper ut, stanser motoren.
   Skjer dette må du lade opp batteriet med det samme.

2. Dersom verktøyet er overbelastet, kan motoren stanse. I dette tilfellet, skal du slippe bryteren på verktøyet og eliminere årsaken til overbelastning. Etter dette, kan du bruke det igjen.

3. Hvis batteriet blir overopphetet når elektroverktøyet blir overbelastet, kan batteristrømmen bli brutt. I dette tilfellet må du stanse bruken av batteriet og la det bli avkjølt. Etter dette, kan du bruke det igjen.

Videre, vennligst ta hensyn til følgende forholdsregler og advarsler.

ADVARSEL

For å forhindre lekkasje fra batteriet, varmeutvikling, røykutvikling, eksplosjoner eller antenning, sørg for å følge disse forholdsreglene.

1. Sørg for at spøn og støv ikke samler seg på batteriet.
   O Sørg for at spon og støv ikke faller på batteriet under arbeidet.
   ○ Sørg for at spon og støv som faller på elektroverktøyet ikke samler seg på batteriet.

○ Ikke lagre et ubrukt batteri på et sted der det utsettes for spon eller støv.

○ Før du lagrer et batteri, fjern all spon og støv som kan feste seg på batteriet. Ikke lagre det sammen med metalldeler (skruer, spiker, og lignende).

1. Ikke stikk batteriet med en skarp gjenstand som en spiker, slå på det med en hammer, trå på, kast eller utsett batteriet for kraftige fysiske støt.

2. Ikke bruk et tydelig ødelagt eller deformert batteri.

3. Ikke bruk batteriet til et annet formål enn de som er spesifisert.

4. Hvis batteriladingen blir mislykket selv när den angitte ladetiden har gått, må du øyeblikkelig stanse ytterligere lading.

5. Ikke plasser eller utsett batteriet for høye temperaturer eller høyt trykk som i en mikrobølgeovn, tørker eller i en beholder under høyt trykk.
6. Holdes unna flammer umiddelbart när ekkel lukt eller lekkasje oppdages.
7. Ikke bruk på steder der sterk statisk elektrisitetsutladning genereres.
8. Hvis det oppstår batterilekkasje, ekkel lukt, varme genereres eller dersom batteriet blir misfarget, deformert eller på noen måte virker unormalt under bruk, gjenopplading eller lagring, må du fjerne det fra elektroverktøyet eller batteriladeren, og stans bruken.
9. Ikke senk batteriet ned i væsker eller lå noen væsker flyte inn i batteriet. Ledende væskeinntrengning, som for eksempel vann, kan forårsake skade som medfører brann eller eksplosjon. Oppbevar batteriet på et kjølig, tørt sted, unna brennbare og brannfarlige gjenstander. Omgivelser med etsende gass må unngås.
10. Ikke utsett skjermpanelet for kraftige støt eller ødelegg det. Dette kan medføre problemer.
11. Hvis alkalisk smøremiddel eller skjærevæske fester seg til batteriet, må du tørke det raskt av med en tørr klut. Hvis dette ikke gjøres, kan det føre til skade eller forringelse av huset.

FORSIKTIG

1. Hvis det lekker væske fra batteriet og denne kommer i kontakt med øynene, ikke gni øynene men vask dem godt med friskt og rent vann, som for eksempel vann fra springen, og ta kontakt med en lege øyeblikkelig. Hvis dette ikke gjøres kan væsken føre til synsproblemer.
2. Hvis bruker får væske fra batteriet på hud eller klær, vask ordentlig med rent vann, for eksempel vann fra springen, øyeblikkelig. Væsken kan forårsake irritasjon på huden.
3. Hvis du finner rust, ekkel lukt, overoppheting, misfarging, deformering, og/eller andre uregelmessigheter når du bruker batteriet for første gang, må du ikke bruke det, men returnere det til din forhandler eller leverandør.

ADVARSEL

Hvis et elektrisk ledende objekt kommer i kontakt med batteripolene til litium-ion batteriet, kan dette resultere i kortslutning og brannfare. Ved lagring av litium-ion batteriet, følg nøye reglene for følgende innhold.

○ For å unngå at kortslutning inntreffer, legg batteriet i verktøyet eller monter batteridekslet for lagring slik at ventilatoren ikke er synlig.

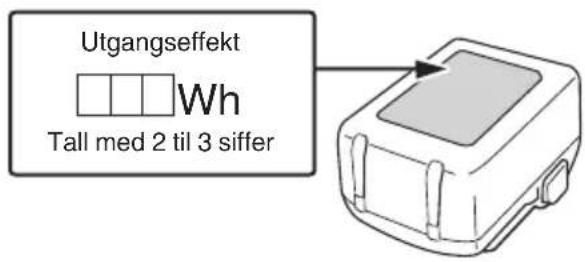

OM TRANSPORT AV LITIUMIONBATTERIET

Varsle transportselskapet om at pakken inneholder et litiumionbatter, informer selskapet om utgangseffekten og følg instruksjonene til transportselskapet når du bestiller transport.

○ Litiumionbatterier med en effekt større enn 100 Wh ansees som fraktklasse farlige varer og krever spesielle behandlingsprosedyrer.

○ For transport utenlands må du følge internasjonalt lovverk og de regler og forskrifter som gjelder i bestemmelseslandet.

Utgangseffekt Wh Tall med 2 til 3 siffer

FORHOLDSREGLER FOR USB-ENHETSTILKOBLING (UC18YSL3)

Når et uventet problem oppstår, kan data i en USB-enhet som er koblet til dette produktet, bli ødelagt eller tapt. Sørg for alltid for at du sikkerhetskopierer data i USB-enheten før du bruker den sammen med dette produktet.

Vær oppmerksom på at selskapet vårt ikke påtår seg noe som helst ansvar for data som er lagret i en USB-enhet som er ødelagt eller tapt, eller for skade som kan oppstå på en tilkoblet enhet.

ADVARSEL

O Før bruk kontrollerer du den tilkoblende USB-kabelen for defekter eller skader.

Bruk av en defekt eller skadet USB-kabel kan føre til røykutvikling eller antenning.

○ Når produktet ikke brukes, dekker du over USB-porten med gummidekslet.

Oppsamling av støv osv. i USB-porten kan forårsake røykutvikling eller antenning.

MERK

O Det kan oppstå en sporadisk pause under USB opplading.

O Når en USB-enhet ikke lades, fjern USB-enheten fra laderen.

Dersom du ikke gjør dette, kan ikke bare batteriets levetid bli redusert av en USB-enhet, men det kan også føre til uforutsette ulykker.

○ Det er kanskje ikke mulig å lade opp noen USB-enheter, avhengig av type eller enhet.

NAVN PÅ DELER

Tallene i listen nedenfor samsvarer med Fig. 1–Fig. 31.

1	Oppladbart batteri
2	Sperrehake (for batteri)
3	Håndtak
4	Lader
5	Ladeindikatorlampe
6	Forover/revers-bryter
7	Brakett (A) (bevegelig side)
8	Sekskantbolt
9	Mellomstykke (brukes kun med modell M6, M8, M10, M12, W5/16 eller W3/8)
10	Side uten hakk
11	Hakkside
12	Brakett (B) (fast innspent side)
13	Nagle
14	Kutter

15	Korrekt inngrep
16	Bryterknapp
17	Fotoverflate
18	Nagle som henger fra taket
19	Tak
20	Målestokk
21	Deksel
22	Krok
23	Sperrehake (for krok)
24	Trimmer
25	Nebbtang
26	Festet kutter
27	Bevegelig kutter
28	Kutteposisjon
29	Nødvendig lengde
30	Knottbolt
31	Stramme
32	Løsne
33	Måleposisjon
34	Hull (for knottbolt)
35	Lengde (kutteposisjon – målestokk (hoveddel)) = 43 [mm]
36	Målestokk (hoveddel)
37	LED-lys
38	Oppsamlingsboks
39	Sperrehake (for oppsamlingsboks)
40	Hylster
41	Glider (hus)
42	Glider (oppsamlingsboks)
43	Skulderreim
44	Krok (A)
45	∅delagt
46	Deformasjon
47	Fire egger på kutteren
48	Sekskantnøkkel
49	Indikatorbryter for gjenværende batteri
50	Indikatorlampe for gjenværende batterikapasitet
51	Skjermpanel

Norsk

SYMBOLER

ADVARSEL

Følgende symboler brukes for maskinen. Sørg for å forstå betydningen av disse symbolene før maskinen tas i bruk.

	CL18DA: Batteridrevet gjengestagkutter
	For å minske faren for skade må brukeren lese instruksjonsboken.
	Kun for EU-landKasser aldri elektroverktøy sammen med husholdningsavfallet!I overholdelse av EU-direktiv 2012/19/EU om kassering av elektrisk og elektronisk utstyr og dets implementeringsrekkefølge i samsvar med nasjonale lover, må elektroverktøy som har nådd slutten av sin levetid samles inn separat og returneres til et miljøvennlig kompatibelt gjenvinningsanlegg.
	Likestrøm
V	Merkespenning
n_0	Ubelastet hastighet
	Koble fra batteriet
	Advarsel
	Utilrådelig betjeningsmåte

SPESIFIKASJONER

1. Elektroverktøy

Modell CL18DA
Slaglengde uten belastning 28 min -1
Kapasitet	Gjengestag av bløtt stål	M12, M10, M8, M6, W1/2, W3/8, W5/16
	Gjengestag av rustfritt stål	W3/8
Oppladbart batteri BSL1815–BSL36B18X
Vekt*1		3,1–3,6 kg

*1 Vekt: I henhold til EPTA-prosedyre 01/2014 Avhengig av tilkoblet batteri. Den tyngste vekten er målt med BSL36B18X.

1. Batteri (selges separat)

Modell Spenning Batterikapasitet
BSL36A18X 36	/ 18 V *	2,5 / 5,0 Ah *1

*1 Verktøyet vil selv automatisk bytte over.

STANDARD TILBEH∅R

	CL18DA
	NNP
M6 Kutter 2
M6 Mellolstykke 2
M8 Kutter 2
M8 Mellolstykke 2
M10 Kutter 2
M10 Mellolstykke 2
W3/8 Mellolstykke 2
M8 Trimmer 1
Sekskantnøkkel 1
Målestokk 1
Oppsamlingsboks	1
Koffert som kan stables	1
Skulderreim 1

Standard tilbehør kan endres uten varsel.

EKSTRAUTSTYR (selges separat)

1. Batteri


Gjengestagstørrelse
M12
M10
M8
M6
W1/2
W3/8
W5/16

4. Skulderreim

Ved å feste skulderreimen til kroken (A) som følger med dette produktet, kan du bære produktet som vist i

Fig. 23.

FORSIKTIG

O Juster skulderreimen til passende lengde før bruk.

Tilleggsutstyret kan endres uten nærmere varsel.

BRUKSOMRÅDER

○ Til kutting av nagler av bløtt stål.

ISETTING/FJERNING AV BATTERI

1. Fjerning av batteri

Hold godt fast i håndtaket og skyv batteriets sperrehaker for å fjerne batteriet (se Fig. 2).

FORSIKTIG

Pass på at batteriet ikke kortslutter.

2. Isetting av batteri

Sett inn batteriet imens du ser på polariteten (se Fig. 2).

LADING

Før elektroverktøyet tas i bruk, lad batteriet som forklart nedenfor.

1. Sett laderen's støpsel i stikkontakten.

Ladeindikatorlampens indikasjoner blir som vist i

Tabell 1, i samsvar med laderens eller det oppladbare batteriets tilstand.

Tabell 1: Indikasjoner for ladeindikatorlampen

PÅ/AV med 0,5 sek. intervall (R∅D)	Før lading *1
Lyser i 0,5 sek. i intervaller på 1 sek. (BLÅ)	Mindre enn 50% ladet
Lyser i 1 sek. i intervaller på 0,5 sek. (BLÅ)	Mindre enn 80% ladet
Lyser kontinuerlig (BLÅ)	Mer enn 80% ladet
Lyser kontinuerlig (Kontinuerlig summelyd: omtrent 6 sekunder.) (GR∅NN)	Lading fullført
PÅ/AV med 0,3 sek. intervall (R∅D)	Overopphetet beredskap *2
PÅ/AV med 0,1 sek. intervall (Pulserende summelyd: omtrent 2 sekunder.) (LILLA)	Lading ikke mulig *3

MERK

*1 Hvis den røde lampen fortsetter å blinke selv etter at laderen er montert, må du kontrollere at batteriet er satt helt inn.
*2 Batteriet overopphetet. Kan ikke lade.

Selv om lading vil starte så snart batteriet er avkjølt, selv när det er på plass, er beste praksis å fjerne batteriet og la det bli avkjølt på et skyggelagt, godt ventilert sted før lading.

*3 Feilfunksjon i batteriet eller laderen

• Sett batteriet helt inn.
• Kontroller og bekreft at det ikke sitter fast fremmedlegemer på batterifestet eller terminalene. Hvis det ikke finnes noen fremmedlegemer, er det mulig at batteriet eller laderen er defekt. Ta den med til et godkjent servicesenter.

○ Når batteriladeren har blitt brukt kontinuerlig, vil den bli varm, og kan være årsaken til feil. Når ladingen er ferdig, må du vente 5 minutter før du starter neste lading.

(2) Angående temperaturer og ladetider (Se Tabell 2)
Tabell 2

Modell UC18YSL3
Batteritype Li-ion
Ladespenning 14,4–18 V
Temperaturer hvor batteriet kan lades		0°C–50°C
Ladetid for batterikapasitet, ca. (Ved 20°C)	1,5 Ah 15	min
	2,0 Ah 20	min
	2,5 Ah 25	min
Ladetid for batterikapasitet, ca. (Ved 20°C)	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32	min
	6,0 Ah 38	min
Ladetid for multivolts batterikapasitet, ca. (ved 20°C)	1,5 Ah(x 2 enheter)	20 min
	2,5 Ah(x 2 enheter)	32 min
	4,0 Ah(x 2 enheter)	52 min
Antall battericeller 4–10
Ladespenning for USB 5 V
Ladestrøm for USB 2 A
Vekt 0,6 kg

MERK

○ Ladetiden kan variere avhengig av temperatur og strømkildens strømspenning.
O Hvis ladingen tar lang tid

• Ladingen vil ta lengre tid ved ekstremt lave omgivelsestemperaturer. Lad batteriet på et varmt sted (slik som innendørs).
• Ikke blokker luftventilen. Hvis ikke vil innsiden bli overopphetet, noe som reduserer laderens ytelse.

• Ta kontakt med et HiKOKI autorisert servicesenter for reparasjon hvis kjøleviften ikke fungerer.

• Kople laderens strømkabel fra stikkontakten.

• Hold laderen skikkelig og trekk ut batteriet. MERK

Pass på å trekke ut batteriet fra laderen etter bruk og oppbevar det.

Når det gjelder elektrisk utlading for nye batterier osv.

Ettersom den innvendige kjemiske substansen i nye batterier og batterier som ikke har blitt brukt over en lengre periode ikke er aktivert, kan den elektriske utladingen være lav når du bruker dem for første og annen gang. Dette er et midlertidig fenomen, og normal tid som kreves for opplading vil gjenopprettes ved å lade batteriene 2–3 ganger.

Hvordan få batteriene til å vare lenger.

(1) Lad opp batteriene før de er helt utladet. Når du føler at strømmen til verktøyet blir svakere, må du stoppe å bruke verktøyet og lade opp batteriet. Hvis du fortsetter å bruke verktøyet og lade ut den elektriske strømmen, kan batteriet bli skadet og dets levetid vil bli kortere.
(2) Unngå opplading ved høye temperaturer. Et oppladbart batteri vil være varmt like etter bruk. Hvis et slikt batteri lades opp på nytt like etter bruk, vil den innvendige kjemiske substansen forringes, og batteriets levetid vil bli forkortet. La batteriet være og lad det opp etter at det har kjølt seg ned en stund.

HVORDAN LADE OPP USB-ENHET PÅ NYTT

1. Forberedeles og sjekk av arbeidsomgivelsene Vær nøye med at arbeidsomgivelsene oppfyller alle betingelesene som er nevnt i forholdsreglene.

2. Sjekk av batteriet Se etter at batteriet er skikkelig satt i. Hvis det er bare en tanke løst kan det falle ut og resultere i uhell.

3. Still inn forover/revers-bryteren.

(1) Skyv forover/revers-bryteren fra høyre som vist i Fig. 4 (a). Kutting er mulig.
(2) Ved å sette forover/revers-bryteren i dens låste posisjon som vist i Fig. 4 (b), vil motoren ikke starte selv om du trekker i startbryteren. Ved bæring eller oppbevaring av selve verktøyet, eller när en arbeidsoperasjon avsluttes, må forover/revers-bryteren stilles i den låste posisjon (Fig. 4 (b)).
(3) Skyv forover/revers-bryteren fra venstre som vist i Fig. 4 (c). Med knappen nedtrykket, trekker du i startbryteren slik at kutteren kan fjernes fra naglen. Still inn på denne posisjonen kun när det oppladbare batteriet er gått tomt og apparatet stanser midt i en kutteoperasjon. Slå bryteren av straks kutteren har kommet seg fri fra naglen.

FORSIKTIG

Kutt aldri i revers posisjonen (Fig. 4 (c)). Hvis du forsøker å kutte i denne posisjonen, vil motoren overbelastes og kutting blir umulig. Legg aldri unødig trykk på selve verktøyet, det vil skade apparatet.

1. Kontroller kutterstørrelse, monteringsretning, monteringsbolt og mellomstykke.

(1) Kutterstørrelsen varierer avhengig av størrelsen på naglen som skal kuttes. Se etter at kutteren som er monteret passer til størrelsen på naglen som skal kuttes.
(2) Når kutterens monteringsposisjon endres, må kutterne være i riktige posisjoner i forhold til hverandre. Når du ser fra verktøykroppens forside (dekselsiden), plasserer du hakkene på sidene av kutterne slik at delene og er ordnet som vist i Fig. 5 (a).
(3) Bruk sekskantnøkkelen (tilbehør) til å kontrollere at sekskantbolten som holder kutteren på plass, er forsvarlig strammet (Fig. 5). Hvis utstyret brukes med løs bolt kan det resultere i skader både på selve bolt kan det resultere i skader både på selve verktøyet og på kutteren.
(4) Avhengig av naglestørrelsen kan det være nødvendig å montere spesielle mellomstykker på kutteren.
[1] Ved bruk av M6-, M8-, M10-, W5/16-kutter Før kutteren inn i kutterfestets spor på braketten. Sett inn det spesielle avstandsstykket og W3/8-avstandsstykket mellom kutteren og braketten, og bruk deretter sekskantbolten til å stramme og feste. (Fig. 28)
[2] Ved bruk av M12, W3/8-kutter Før kutteren inn i kutterfestets spor på braketten. Sett inn det spesielle avstandsstykket mellom kutteren og braketten, og bruk deretter sekskantbolten til å stramme og feste. (Fig. 28)

FORSIKTIG

Som vist i Fig. 5 (b), hvis kutteren er kombinert på en slik måte at både siden uten hakk eller begge sidene med hakk peker utover, vil gjengestigningen på naglene og gjengene på kutteren ikke stemme overens. Det kan resultere i skader på kutterens egg eller forårsake for tidlig slitasje og skade på verktøyet.

MERK

○ La aldri kutteren komme i nærheten av fingrene när startbryteren betjenes.
- Etter kuttingen er naglens sårkant meget skarp og derfor farlig. Utvis stor forsiktighet ved håndtering av naglen.

1. Normal kuttemetode

(1) Som vist i Fig. 6, plasseres naglen som skal kuttes i kutteren på brakett (B)-siden. Sørg for at gjengene passer korrekt sammen.
(2) Mens naglen holdes horisontalt, trekkes starbryteren hele veien for å kutte naglen (Fig. 7).
(3) Etter at en bolt er kuttet, stopper kutteren automatisk i helt åpen posisjon hvis bryteren fortsatt holdes inne. Etter automatisk stopp, frigjør du utlöserbryteren.

FORSIKTIG

Når utløserbryteren er kontinuerlig uttrukket, stopper kutteren automatisk i helt åpen stilling. (Automatisk stoppfunksjon) Hvis bryteren slippes midtveis i kutterens bevegelse, stopper kutteren i denne posisjonen.

2. Antall kutt (per batterilading)

Se tabellen under for antall kutt per batterilading.

Tabell 3

Gjengestagstørrelse	Bløtt stål* (S235JR)	Rustfritt stål* (EN 1.4301)
W5/16 Ca. 2100 —
W3/8 Ca. 1400 Ca. 750
W1/2 Ca. 400 —
M6 Ca. 3150 —
M8 Ca. 1850 —
M10 Ca. 1150 —
M12 Ca. 770 —

* Ved bruk av batteri BSL36A18X
Antall kutt kan også variere noe avhengig av temperaturforhold, batteriegenskaper og kutterens tilstand.

3. Stasjonært kuttearbeid (Fig. 8)

Ved stasjonær kutting plasserer du produktet med fotoverflatene sikkert plassert på gulvet, legger gjengestaget i den gjengede delen av den festede kutteren på siden med BRAKETT (B), og utfører kuttingen.

Når du kutter et gjengestag som henger ned fra taket, setter du inn gjengestaget slik at toppen av gjengene passer riktig inn i kutteren på siden med brakett (B), og trekker utløserbryteren helt ut for å kutte gjengestaget.

FORSIKTIG

○ Ved kutting av et gjengestag som henger ned, må du holde delen av gjengestaget som skal kuttes av, for å forhindre at det faller ned.
Vis forsiktighet med tanke på kuttede gjengestag som faller ned.
De skaper en risiko for ulykker eller personskader.

O Hvis målestokken trykkes kraftig mot taket, kan det skade taket, eller deformere eller skade målestokken.

5. Fjerne gjengestaget fra enheten under kutting

Hvis batteriet blir utladet under kutting slik at motoren slutter å rotere, eller hvis den stoppes av et gjengestag som klemmer seg fast under kutting, trekker du ut utløserbryteren samtidig som du skyver på forover/bakover-glidebryteren til reverssiden. Motoren vil rotere i motsatt retning og det blir mulig å fjerne naglen fra kutteren (Fig. 10).

FORSIKTIG

○ Sett den kun i reversposisjon hvis gjenværende batterinivå er lavt og motoromdreiningene stopper under kutting av et gjengestag, eller hvis et gjengestag blir klemt fast under kutting.

O Hvis du fjerner kutteren fra bolten og holder bryteren inne, stopper kutteren automatisk i helt åpen posisjon.

○ Hvis du prøver å kutte et gjengestag mens den er i reversposisjon, vil motoren overbelastes og den vil ikke kutte. Dette legger også for mye spenning på verktøyhuset og kan skade det. Unngå derfor å kutte mens den er i reversposisjon.

6. Bruk av kroken

Kroken kan brukes til å henge apparatet midlertidig opp i løpet av en arbeidsoperasjon (Fig. 11).

FORSIKTIG

O Kroken må aldri brukes til å henge enheten på deg selv.

O Når du bruker kroken, vær sikker på at hovedenheten ikke kan gli og falle, eller bli ustabil av vind osv.

○ Ikke heng enheten fra beltet eller buksen, da dette kan føre til ulykker. (Fig. 13)

O Ikke bruk kroken hvis den er kraftig bøyd, sprukket eller har andre unormaliteter.

MERK

Under normalt bruk eller under lagring, oppbevares kroken i hekten som er å finne i bunnen på selve verktøyet. (Fig. 12)

7. Bruk av trimmer

MERK

Bruk en spesialtrimmer som passer til naglestørrelsen. Hvis det er vanskelig for mutteren å komme inn i kutteposisjon, kan du enten bruken en tang til å stramme mutteren eller bruke trimmeren (tilbehør) til å fjerne graden på skruegjengen.

Sett gjengestaget inn i hullet på trimmeren. Bruk en tang til å holde gjengestaget på plass og drei trimmeren 5–6 ganger til høyre for å fjerne graden. Drei deretter i motsatt retning for å fjerne trimmeren (Fig. 14).

FORSIKTIG

Denne trimmeren er spesialkonstruert for naglekutter. Graden på gjengestag som er kuttet med baufil eller slipemaskin er for stor for denne trimmeren, slik at trimmeren ikke roterer og det derfor blir umulig å fjerne graden.

Når trimmeren ikke er i bruk, skal den oppbevares i verktøykroppen. (Fig. 15)

Avhengig av hvordan kutteren er festet, er det ulik mengde grader rundt kuttesnittet på gjengestaget etter kutting.

Norsk

Hvis kutteren er festet på festepunktet på venstre side sett forfra (dekselsiden) slik at kutterens hakk vender opp.

(Fig. 16 [A])

Det vil være få grader på siden som vises i Fig. 16 (a), og mange grader på siden som vises i Fig. 16 (b). Hvis du skifter ut og fester kutterne på nytt som vist i Fig. 16 [1] til [4], er det mulig å kutte i lengre perioder i den stillingen som vises i Fig. 16 (a) (b).

Hvis kutteren er festet på festepunktet på høyre side sett forfra (dekselsiden) slik at kutterens hakk vender opp.

(Fig. 17 [A])

Det vil være mange grader på siden som vises i Fig. 17 (a), og få grader på siden som vises i Fig. 17 (b). Hvis du skifter ut og fester kutterne på nytt som vist i Fig. 17 [1] til [4], er det mulig å kutte i lengre perioder i den stillingen som vises i Fig. 17 (a) (b).

FORSIKTIG

Hvis du bruker en kutter uten inngraverte tall, bruker du hakket som en visuell føring når du endrer kutterens festeretning. Metoden for å endre retningen er den samme som for Fig. 16 og 17.

8. Bruke målestokken

Hvis du bruker den medfølgende målestokken, justerer du den nødvendige lengden med målestokken og fester målestokken med knottbolten før du utfører kutting.

(Fig. 18 (a))

Den kan brukes på samme måte på motsatt side.

(Fig. 18 (b))

Hvis du bruker målestokken på hoveddelen, justerer du den nødvendige lengden med målestokken festet på verktøykroppen, og utfører deretter kutting. (Fig. 19)

9. Bruke LED-lyset

Når bryteren trekkes ut, tennes LED-lampen. LED-lampen slukkes omtrent 10 sekunder etter at bryteren er sluppet. (Fig. 20)

FORSIKTIG

Ikke se direkte inn i lyset eller rett lyset mot andres øyne.

Hvis lyset skinner kontinuerlig inn i øynene, kan det skade øynene.

10. Automatisk stoppfunksjon

Hvis utløserbryteren er kontinuerlig uttrukket etter kutting av et gjengestag, stopper kutteren automatisk i fullstendig åpen stilling.

MERK

○ Kutteren stopper automatisk i fullstendig åpen stilling også när bryteren er kontinuerlig uttrukket i reversrotering.

O Hvis bryteren trekkes ut mens kutteren er i fullstendig åpen stilling i reversrotering, vil ikke verktøyet fungere.

11. Beskyttelsesfunksjon for verktøy

Hvis du prøver å kutte et materiale som overstiger kuttekapasiteten, for eksempel armeringsjern eller et gjengestag av en størrelse som ikke er egnet for kutteren, eller hvis du arbeider kontinuerlig og verktøyhuset overopphetes, aktiveres beskyttelsesfunksjonen for verktøyet og kutting er ikke mulig.

MERK

○ Når verktøyet stoppes av beskyttelsesfunksjonen, blinker LED-lampen.

O Hvis det stoppes av beskyttelsesfunksjonen, vil det kun operere i retningen «reversposisjon».

12. Bruke oppsamlingsboksen

Hvis du vil feste oppsamlingsboksen trykker du på venstre og høyre sperrehaker og retter inn gliderne på huset og oppsamlingsboksen, og fester deretter oppsamlingsboksen. (Fig. 21)

Hvis du vil fjerne oppsamlingsboksen, følger du instruksjonene ovenfor i motsatt rekkefølge.

Når du skal kaste spon og støv, roterer du og åpner lokket som vist i Fig. 22.

MERK

Når du kutter lange gjengestag, fjerner du oppsamlingsboksen eller åpner lokket som vist i Fig. 22 när du bruker den.

13. Om indikator for gjenværende batternivå

Når du trykker på indikatorbryteren for gjenværende batterinivå, lyser indikatorlampen for gjenværende batterinivå og du kan sjekke batterinivået. (Fig. 29) Når du fjerner fingeren din fra indikatorbryteren for gjenværende batterinivå, slukkes indikatorlampen for gjenværende batterinivå. Tabell 4 viser tilstanden til indikatorlampen og gjenværende batteristrøm.

Tabell 4

	Lys;Batteriets gjenværende kapasitet er over 75%.
	Lys;Batteriets gjenværende kapasitet er 50%-75%.
	Lys;Batteriets gjenværende kapasitet er 25%-50%.
	Lys;Batteriets gjenværende kapasitet er mindre enn 25%.
	Blinker;Gjenværende batterikapasitet er nesten ingenting. Lad opp batteriet snarest mulig.
	Blinker;Utmating stoppet på grunn av høy temperatur.Fjern batteriet fra verktøyet og la det bli helt avkjølt.
	Blinker;Utmating suspendert på grunn av feil eller funksjonsfeil. Problemet kan være batteriet, så kontakt din forhandler.

MERK

O Ved bruk av batteri med flere volt, vises gjenværende batterinivå på indikatorlampen på batteriet.

○ Ikke ødelegg bryterpanelet eller utsett det for et kraftig støt. Dette kan medføre problemer.

○ For å spare batteriets strømforbruk, lyser indikatorlampen for gjenværende batterinivå när du trykker på indikatorbryteren.

KUTTERENS LEVETID OG DENS UDSKIFTNING

1. Kutterens levetid

Som visti i Fig. 24, kan gjentatt kutting få kutteeggen til å knekke eller varpe seg. Hvis kutteren brukes i en slik tilstand, kan det oppstå en grad på gjengestagenes kuttested slik at gjengene blir forvridd. Dette vil hindre rene kutteflater og gjøre det umulig å sette mutteren på. Som vist i Fig. 25, finnes eggen på fire sider av kutteren. Bruk metoden som er beskrevet i Fig. 27 til å endre festeretningen på kutteren slik at den kan brukes fire ganger. Hvis mutteren ikke passer på skruen grunn av at eggen er ødelagt eller deformert, skifter du festeretningen på kutteren slik at eggen som ikke er ødelagt eller deformert, kan brukes, eller bytter til en ny kutter.

2. Forandre kutterfestets retningeller utskifting av kutteren

(1) Før fjerning:

[1] Sett forover/revers-bryteren til dens läste posisjon (Fig. 4 (b)).

[2] Ta det oppladbare batteriet ut av verktøyet.
(2) Demontering Bruk sekskantnøkkelen (tilbehør) til å fjerne sekskantbolten. Det er nå mulig å fjerne kutter og mellomstykke (Fig. 26).
(3) Før montering
[1] Det er fire kuttepunkter på kutteren. Som vist i Fig. 27, er det mulig å bruke kutteren fire ganger ved å endre kutterens monteringsposisjon.
[2] Når kutterens monteringsposisjon endres, må kutterne være i riktige posisjoner i forhold til hverandre. Når du ser fra verktøykroppens forside (dekselsiden), plasserer du hakkene på sidene av kutterne slik at delene og er ordnet som vist i Fig. 5 (a).
[3] Hvis kuttereggen er knekket eller varpet, eller det er buler på kutterfestets overflate, kan disse flates ut med en fil.
[4] Fjern eventuelt fyll som sitter i rillen på kutterfestets brakett, med en børste.

FORSIKTIG

Som vist i Fig. 5 (b), hvis kutteren er kombinert på en slik måte at både siden uten hakk eller begge sidene med hakk peker utover, vil gjengestigningen på naglene og gjengene på kutteren ikke stemme overens. Det kan resultere i skader på kutterens egg eller forårsake for tidlig slitasje og skade på verktøyet.

○ Hvis du bruker en kutter uten inngraverte tall, bruker du hakket som en visuell føring när du endrer kutterens festeretning. Metoden for å endre retningen er den samme som for Fig. 27.

(4) Feste

[1] Ved bruk av M6-, M8-, M10-, W5/16-kutter Før kutteren inn i kutterfestets spor på braketten. Sett inn det spesielle avstandsstykket og W3/8-avstandsstykket mellom kutteren og braketten, og bruk deretter sekskantbolten til å stramme og feste. (Fig. 28)

[2] Ved bruk av M12, W3/8-kutter Før kutteren inn i kutterfestets spor på braketten. Sett inn det spesielle avstandsstykket mellom kutteren og braketten, og bruk deretter sekskantbolten til å stramme og feste. (Fig. 28)

MERK

○ Sekskantbolten må trekkes skikkelig til med sekskantnøkkelen.
○ Bruk spesialkuttere og mellomstykker som passer til naglens størrelse. Hvis det benyttes kuttere og mellomstykker av feil størrelse, eller de monteres i feil rekkefølge, kan det resultere i skader på både nagle og kutter.

Sørg for å fjerne det oppladbare batteriet fra enheten under inspeksjon og rengjøring.

1. Vedlikehold etter bruk

Etter bruk, rengjør du den med en børste e.l., spesielt rundt kuttepunktet på kutteren.

2. Inspisere monteringsskruene

Gjennomfør regelmessig kontroll av alle monteringsskruer og at de er skikkelig strammet. Hvis noen av skruene er løse, stram dem umiddelbart. Unnlatelse av å gjøre dette kan føre til alvorlig fare.

3. Rengjøring på utsiden

Hvis det kommer flekker på elektroverktøyet, tørker du av det med en myk, tørr klut eller en klut fuktet med såpevann. Bruk ikke kloroppløsninger, bensin eller malingstynnere da disse kan løse opp plasten.

4. Inspeksjon av terminaler (verktøy og batteri)

Kontroller at spon og støv ikke har samlet seg på terminalene. Sjekk jevnlig før, under og etter operasjonen.

FORSIKTIG

Fjern eventuell spon eller støv som kan ha samlet seg på terminalene. Det kan oppstå feil hvis ikke dette gjøres.

5. Lagring

Oppbevar elektroverktøyet og batteriet på et sted der temperaturen er mindre enn 40°C og utenfor barns rekkevidde.

MERK

Lagring av litium-ion batterier.

Sørg for at litium-ion batteriene er fulladet før de skal lagres.

Oppbevaring av batteriene i lengre tid (3 måneder eller mer) med lav ladetilstand kan føre til redusert ytelse, vesentlig reduksjon av batteriets brukstid eller at batteriene ikke holder på ladingen.

Imidlertid kan en vesentlig reduksjon av batteriets brukstid gjenvinnes ved gjentatt lading og bruk av batteriene to til fem ganger.

Hvis batterienes brukstid er veldig kort til tross for gjentatt lading og bruk, må du anse batteriene som defekte, og kjøpe nye batterier.

6. HiKOKI-autorisert servicesenter:

Se https://hikoki-powertools.eu for adresser.

FORSIKTIG

Sikkerhetsregler og normer som gjelder for det enkelte land, må overholdes ved drift og vedlikehold av elektroverktøy.

Viktig melding om batteriene til HiKOKI batteridrevne elektroverktøy

Bruk alltid et av våre spesialproduserte batterier. Vi kan ikke garantere sikkerheten og ytelsen til våre elektroverktøy hvis de brukes sammen med andre batterier enn de som er utpekt av oss, eller hvis batteriet er demontert og modifisert (slik som demontering og bytter av celler eller andre indre deler).

GARANTI

Vi garanterer HiKOKI elektroverktøy i samsvar med lovfestet/landsspesifikke forskrifter. Denne garantien dekker ikke feil eller skader på grunn av misbruk, vanstell, eller normal slitasje. I tilfelle av klage, vennligst send elektroverktøyet, ikke demontert, med GARANTISERTIFIKATET som finnes på slutten av denne brukerveiledningen, til et autorisert HiKOKI-verksted.

MERK

På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene i dette dokumentet endres uten forvarsel.

Informasjon om luftbårne lyder eller vibrasjoner

De målte verdiene ble fastsatt i samsvar med EN62841 og erklært i samsvar med ISO 4871.

Totalverdier for vibrasjon (triaksial vektorsum) beregnes i henhold til EN62841.

Stump kutting:

Vibrasjon emisjonsverdi ah < 0,8 m/s²

Usikkerhet K = 1,5 m/s²

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes til å sammenligne ett verktøy med et annet.

De kan også brukes til en foreløpig vurdering av eksponeringen.

ADVARSEL

○ Vibrasjons- og støyutslippene under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte totalverdien avhengig av hvordan verktøyet brukes, spesielt hvilket arbeidsstykke som behandles; og
○ Identifiser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk).

YLEISET SÄHKÖTYÖKALUA KOSKEVAT TURVALLISUUSVAROITUKSET

VAROITUS
