NAVODILA ZA UPORABO CL18DA HiKOKI

Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifikacije, ki so priložena orodju.

Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe.

Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali.

Izraz »električno orodje« v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzročijo nezgodo.

b) Električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu. Električno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape.

c) Med delom z električnim orodjem ne dovolite, da bi se vam otroci ali druge osebe približale. Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.

2) Električna varnost

a) Priključni vtikač električnega orodja mora ustrezati vtičnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara.

b) Preprečite stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Ko je vaše telo ozemljeno, je nevarnost električnega udara večja.

c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje povečuje tveganje električnega udara.

d) Ne zlorabljajte kabla. Kabla ne uporabljajte za prenašanje električnega orodja in ne vlecite za kabel, će želite vtikač izvleči iz vtičnice. Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajočim se delom. Poškodovani in zapleteni kabli povečujejo tveganje električnega udara.

e) Kadar uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za delo na prostem. Z uporabo kabelskega podaljška, ki je izdelan za delo na prostem, je tveganje električnega udara manjše.

f) Če je delo z električnim orodjem v vlažnem okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom. Zaščitno stikalo zmanjšuje tveganje električnega udara.

3) Osebna varnost

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Električnega orodja ne uporabljajte, će ste utrujeni ali pod vplivom mamil, alkohola ali zdravil.

Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe.

b) Uporabite osebno zaščitno opremo. Vedno nosite zaščitna očala. Nošenje zaščitne opreme, kot so maska za prah, protizdrsni zaščitni čevlji, varnostna čelada ali zaščitni glušniki, kar je odvisno od vrste in načina uporabe električnega orodja, zmanjšuje tveganje telesnih poškodb.

c) Izogibajte se nenamernemu zagonu. Preden orodje priključite na električno omrežje in/ali na akumulator, preden ga dvignete ali nosite, se prepričajte da je orodje izklopljeno. Prenašanje električnega orodja s prstom na stikalu ali priključitev vklopljenega električnega orodja na električno omrežje je lahko vzrok za nezgodo.

d) Preden električno orodje vklopite, odstranite nastavitvena orodja in izvijače. Orodje ali ključ, ki se nahaja na vrtečem delu električnega orodja lahko povzroči telesne poškodbe.

e) Izogibajte se nenormalni drži. Poskrbite za trdno stojišče in za stalno ravnotežje. Na ta način lahko v nepričakovanih situacijah bolje nadzorujete električno orodje.

f) Nosite primerna oblačila. Med delom ne nosite ohlapnih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo med premikajoče se dele.

g) Ce je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, da so te ustrezno priključene in pravilno uporabljene. Zbiranje prahu lahko zmanjša nevarnosti povezane s prahom.

h) Ne dovolite, da vas znanje, pridobljeno s pogostim rokovanjem z orodjem, zavede, da zanemarite varnostna navodila za ravnanje z orodjem. Neprevidnost lahko že v delčku sekunde povzroč hude telesne poškodbe.

4) Uporaba in vzdrževanje električnega orodja

a) Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje. Z ustreznim električnim orodjem boste delo opravili bolje in varneje.

b) Električnega orodja ne uporabljate, če stikalo za vklop/izklop orodja ne deluje. Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti.

c) Pred nastavljanjem orodja, zamenjavo priključkov ali shranjevanjem orodja izvlecite vtikač električnega orodja iz vira napajanja in/ali odstranite akumulator. S takšnimi preventivnimi varnostnimi ukrepi preprečujete nenameren zagon orodja.

d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil. Električno orodje je nevarno v rokah neizkušenih uporabnikov.

e) Vzdržujte električno orodje in priključke. Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodbe je potrebno električno orodje pred uporabo popraviti. Slabo vzdrževano električno orodje je vzrok mnogih nesreč.

f) Rezalno orodje naj bo ostro in čisto.

Pravilno vzdrževano rezalno orodje z ostrimi robovi se manj pogosto zatika in je lažje vodljivo.

g) Električno orodje, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali.
Uporabo električnega orodja v druge namene lahko privede do nevarne situacije.

Spolzki ročaji in prijemalne površine ne omogočajo varnega ravnanja in nadzora orodja v nepričakovanih situacijah.

5) Uporaba in vzdrževanje akumulatorja

a) Polnite samo s polnilnikom, ki ga je določil proizvajalec.
Polnilnik, ki je primeren za en tip akumulatorja lahko povzroči nevarnost požara, će ga uporabite z drugim akumulatorjem.

b) Električna orodja uporabljajte samo s posebej izdelanimi akumulatorji.

Uporaba drugih akumulatorjev lahko povzroči tveganje poškodb in požara.

c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugih manjših kovinskih predmetov, ki lahko povežejo en priključek z drugim.

Kratek stik med priključki na akumulatorju lahko povzroči opekline ali požar.

d) Med nepravilno rabo lahko iz akumulatorja priteče tekočina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekočina v stik z očmi, poiščite dodatno zdravniško pomoč.

Tekočina iz akumulatorja lahko povzroči vnetje ali opekline.

e) Ne uporabljajte poškodovanega ali spremenjenega baterijskega vložka ali orodja.

Poškodovane ali spremenjene baterije so nepredvidljive, povzročijo lahko požar, eksplozijo ali poškodbe.

f) Baterijskega vložka ali orodja ne izpostavljajte požaru ali prekomerni temperaturi.

Izpostavljenost požaru ali temperaturi nad 130°C lahko povzroči eksplozijo.

g) Upoštevajte vsa navodila za polnjenje in baterijskega vložka ali orodja ne napolnite zunaj temperaturnega območja, določenega v navodilih.

Nepravilno polnjenje ali polnjenje pri temperaturah zunaj določenega območja lahko poškoduje baterijo in poveča nevarnost požara.

6) Servisiranje

a) Električno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele.

Na ta način se ohrani varnost električnega orodja.

b) Nikoli ne popravljajte poškodovanih baterijskih vložkov.

Baterijske vložke lahko servisirajo samo proizvajalec ali pooblaščeni serviserji.

VARNOSTNI UKREP

Preprečite dostop otrokom in neusposobljenim osebam.

Kadar orodja ne uporabljate ga shranite izven dosega otrok in neusposobljenih oseb.

VARNOSTNI UKREPI ZA AKUMULATORSKI REZALNIK NAVOJNIH PALIC

1. Med delom trdno držite orodje. V primeru, da tega ne storite lahko pride do poškodb. (SI. 1)
2. Med upravljanjem stikala ni dovoljeno posegati z rezalnikom v bližino prstov.
3. Stroja ni dovoljeno uporabljati za rezanje navojnih palic, ki niso navojne palice iz plavljenega jekla. To orodje je oblikovano in izdelano predvsem za rezanje navojnih palic iz plavljenega jekla. Uporaba tega orodja za navojne palice, ki niso v skladu s specifikacijami, lahko povzroči deformacije navojev vijakov, kar prepreči vstavljanje matic.
   Stroja v nobenem primeru ni dovoljeno uporabljati za kaljene vijake, navojne palice različnih velikosti, armaturne droge itd.
4. Uporabite rezalnike, ki ustrezajo velikosti navojnih palic. Če boste rezali z rezalniki, ki niso ustrezne velikosti, boste verjetno poškodovali navojne palice z brezkončnim navojem ali robove rezalnika.
5. Pred zagonom rezanja se prepričajte, da se navoji na navojnih palicah in tisti na rezalniku pravilno prilegajo. Med rezanjem, ko se navoji ne prilegajo, lahko poškodujete navojne palice in rezalnik.
6. Če je rezalnik pritrjen v nepravilno smer oz. Če vijak za pritrditev rezalnika ni dovolj privit, nastane situacija nevarnosti poškodb roba rezalnika, kar pomeni nevarnost nepopravljive poškodbe glavne enote. Torej, upoštevajte navodila za pravilen način pritrditve rezalnika.
7. Pri rezanju navojnih palic na kratkih dolžinah 10 milimetrov ali manj nastane nezadostna dolžina prileganja med rezalnikom in navojnimi palicami in s tem poškodbe rezalnika. Vedno režite na dolžinah, večjih od 10 milimetrov.
8. Pri rezanju navojnih palic, ki so pritrjene na ozka mesta, morate ohraniti razmik vsaj 12 milimetrov med navojno palico in materialom v okolici. Pri razmiku, ki je manjši od 12 milimetrov, lahko pride rezalnik v stik z materialom v okolici, s čimer lahko povzroči poškodbe rezalnika in glavne enote.
9. Pred pregledi, čiščenjem in zamenjavo rezalnika obvezno odstranite baterijo z glavne enote. Nevarnost neželenega vklopa stikala in s tem nesreč.
10. Pred delom z opremo visoko nad tlemi se obvezno prepričajte, da se nihče ne zadržuje pod vami. Orodje, ki ga ne uporabljate, odložite na varno in stabilno mesto.
11. Baterijo vedno polnite pri temperaturi 0°C–40°C. Temperatura, nižja od 0°C, bo povzročila prenapetost, kar je nevarno. Baterije ni mogoče polniti pri temperaturi, višji od 40°C. Najbolj primerna temperatura za polnjenje je 20°C–25°C.
12. Ne uporabljajte polnilnika neprekinjeno. Ko je eno polnjenje končano, ne uporabljajte polnilnika približno 15 minut, preden začnete polniti naslednjo baterijo.
13. Ne dovolite, da bi v luknjo, ki povezuje polnilno baterijo prišel tujek.
14. Polnilne baterije in polnilnika nikoli ne razstavljajte.
15. V polnilni bateriji nikoli ne povzročite kratkega stika. Kratek stik v bateriji bo povzročil visok električni tok in pregrevanje. Posledica tega bo pregretje ali poškodba baterije.
16. Baterije ne zavrzite v ogenj. Če baterija zagori, lahko eksplodira.

Slovenščina

1. V prezračevalne reže polnilnika ne vstavljajte predmetov. Vstavljanje kovinskih ali vnetljivih predmetov v prezračevalne reže polnilnika lahko povzroči tveganje električnega udara ali poškodbo polnilnika.

2. Ko se življenjska doba baterije zmanjša za normalno uporabo, jo takoj nesite v trgovino, kjer ste jo kupili. Prazne baterije ne zavrzite.

3. Uporaba prazne baterije lahko poškoduje polnilnik.

4. Pri nepretrgani uporabi se naprava lahko pregreje, kar povzroči škodo na motorju in na stikalu. Zato vedno, ko se ohišje segreje, orodje odložite za nekaj časa.

5. Prepričajte se, da je baterija trdno nameščena. Če ni dobro nameščena se lahko sname in povzroči nesrečo.

6. Izdelka ne uporabljajte, će se orodje ali električni kontakti baterije (baterijski nosilec) deformirajo. Nameščanje baterije lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

7. Na električnih kontaktih (baterijski nosilec) orodja se ne smejo nabrati ostružki ali prah.

○ Pred uporabo se prepričajte, da se na kontaktih niso nabrali ostružki in prah.

○ Med uporabo poskusite preprečiti padanje ostružkov ali prahu z orodja na baterijo.

○ Pri prekinitvi delovanja ali po uporabi orodja ne puščajte na območju, kjer je lahko izpostavljeno padajočim ostružkom ali prahu. To lahko povzroči kratki stik, ki lahko vodi do izhajanja dima ali vžiga.

1. Orodje in baterijo vedno uporabljajte pri temperaturi med -5°C in 40°C.

OPOZORILO ZA LITIJ-IONSKO BATERIJO

Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi delovanje.

V spodaj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi će ugasnete stikalo, motor lahko ustavi. To ni težava, ampak rezultat zaščitne funkcije.

1. Ko se porabi preostala moč baterije, se motor ugasne. V tem primeru baterijo takoj napolnite.

2. Če je orodje preobremenjeno, se motor lahko ustavi. V tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje znova uporabite.

3. Če se baterija pregreje zaradi preobremenitve, se bo ustavil dovod moči. V tem primeru prenehajte z uporabo baterije in počakajte, da se ohladi. Po tem lahko orodje znova uporabite.

Prosimo, da upoštevate naslednja opozorila in svarila. OPOZORILO

Da bi preprečili iztekanje baterije, ustvarjanje toplote, oddajanje dima, eksplozijo in vžig, prosimo, da upoštevate naslednja varnostna opozorila.

1. Preprečite nabiranje ostružkov in prahu na bateriji.

○ Med delom poskrbite, da ostružki in prah ne padajo na baterijo.

○ Med delom poskrbite, da se morebitni ostružki in prah z električnega orodja ne nabirajo na bateriji.

O Neuporabljeno baterijo ne shranjujte na mestu, kjer je izpostavljena ostružkom in prahu.

○ Preden baterijo shranite odstranite ostružke ter prah, ki se lahko sprimejo na baterijo in ne hranite jo skupaj s kovinskimi deli (vijaki, žeblji itn.).

1. Baterijo ne prebadajte z ostrimi predmeti kot so žeblji, ne udarjajte s kladivom, ne stopite nanjo, jo ne mečite ali izpostavljajte težkih fizičnim udarom.

2. Vidno poškodovane ali deformirane baterije ne uporabljajte.

3. Baterijo uporabljajte le za določene namene.

4. Če se baterija ne napolni tudi po preteku določenega časa polnjenja, polnjenje takoj prekinite.

5. Baterije ne postavljajte ali izpostavljajte visokim temperaturam ali visokem pritisku, na primer v mikrovalovni pečici, sušilcu ali visokotlačni komori.

6. Ob zaznavi iztekanja ali neprijetnega vonja jo takoj odmaknite od ognja.

7. Ne uporabljajte je v prostorih, kjer se ustvarja močna statična elektrika.

8. Ob iztekanju baterije, čudnem vonju, ustvarjanju toplote, razbarvanju ali deformaciji oziroma v kolikor je videti čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prenehajte uporabljati.

9. Ne potapljajte baterije in ne dovolite, da vanjo stečejo kakršnekoli tekočine. Vstop prevodne tekočine, kot je voda, lahko povzroči poškodbe ter posledično požar ali eksplozijo. Baterijo shranjujte na hladnem, suhem mestu, stran od lahko vnetljivih in gorljivih predmetov. Izogibati se je potrebno jedkim plinskim ozračjem.

10. Prikazne plošče ne izpostavljajte močnim udarcem in pazite, da je ne zlomite. V nasprotnem primeru se lahko pojavijo težave.

11. Če alkalno mazivo ali tekočina za rezanje pride v stik z baterijo, jo hitro obrišite s suho krpo. V nasprotnem primeru lahko pride do poškodbe ali okvare ohišja.

POZOR

1. Če tekočina, ki izteka iz baterije pride v stik z vašimi očmi jih ne drgnite, ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika. Če ne boste obiskali zdravnika, lahko tekočina povzroči težave z očmi.

2. V primeru, da tekočina pride v stik s kožo ali oblačili jih takoj operite s čisto vodo. Obstaja možnost, da lahko to povzroči draženje koje.

3. Ce opazite rjo, čuden vonj, pregrevanje, razbarvanje, deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu.

OPOZÓRILO

Če v priključek litij-ionske baterije pride prevoden tujek, lahko pride v bateriji do kratkega stika, kar lahko sproži požar. Ob shranjevanju litij-ionske baterije upoštevajte naslednjo vsebino.

O V škatlo za shranjevanje ne shranjujte prevodnih stvari, žebljev in žic kot sta železna in bakrena žica.

○ Da preprečite nastanek kratkega stika, namestite baterijo v orodje ali pa varno vstavite pokrov baterije, ki pokrije prezračevalno režo.

GLEDE TRANSPORTA LITIJEVIH BATERIJ

Pri transportu litijevih baterij upoštevajte naslednje previdnostne ukrepe.

OPOZORILO

Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moči ter upoštevajte navodila transportnega podjetja, ko urejate prevoz.

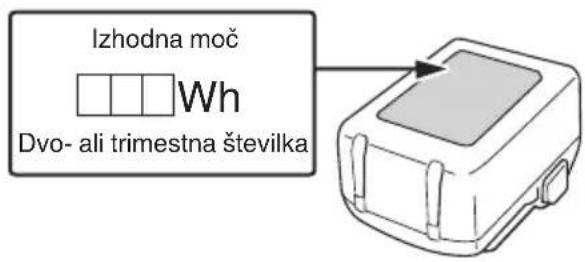

○ Litijeve baterije, ki imajo izhodno moč višjo od 100 Wh so označene kot nevarno blago in za njih boste morali izpolniti posebne prijavne postopke.

○ Pri mednarodnem transportu morate upoštevati mednarodno zakonodajo in pravila ter ureditve ciljne države.

Izhodna moč Wh Dvo- ali trimestna številka

PREVIDNOSTNI UKREPI ZA POVEZAVO Z NAPRAVO USB (UC18YSL3)

Ko pride do nepričakovane težave, je mogoče, da bodo podatki na napravi USB, ki je povezana s tem izdelkom, poškodovani ali izgubljeni. Vedno naredite varnostno kopijo podatkov na napravi USB, preden jo uporabite s tem izdelkom.

Naše podjetje ne prevzema odgovornosti za podatke, ki so shranjeni na napravi USB in se poškodujejo ali izgubijo, ali za poškodbe na povezani napravi.

OPOZORILO

○ Pred uporabo preverite, će so na kablu USB kakršne koli napake ali poškodbe.
Uporaba okvarjenega ali poškodovanega kabla USB lahko povzroči dim ali ogenj.

○ Ko proizvoda ne uporabljate, pokrijte vrata USB z gumijastim pokrovčkom. Zbiranje prahu itd. v vratih USB lahko povzroči nastajanje dima ali ogenj.

OPOMBA

O Med polnjenjem USB lahko pride do občasnih prekinitev.

○ Ko naprave USB ne polnite, odstranite napravo USB s polnilnika. Če tega ne boste storili, boste skrajšali življenjsko dobo naprave USB, pride pa lahko tudi do nepričakovanih nesreč.

○ V tem primeru morda ne bo mogoče napolniti naprav USB, kar je odvisno od vrste naprave.

IMENA DELOV

Številke v spodnjem seznamu se ujemajo s SI. 1–SI. 31.

1	Baterija, ki se polni
2	Zapah (za baterijo)
3	Ročaj
4	Polnilnik
5	Kontrolna lučka napolnjenosti
6	Stikalni gumb za hod naprej/nazaj
7	Konzola (A) (premična stran)
8	Šesterorobni notranji vijak z matico
9	Distančnik (le skupaj z M6, M8, M10, M12, W5/16 ali W3/8)
10	Stran brez zareze
11	Stran z zarezo
12	Konzola (B) (nepremična stran)
13	Navojna palica

14	Rezalnik
15	Pravilno prileganje
16	Sprožilno stikalo
17	Površina noge
18	Navojna palica, obešena s stropa
19	Strop
20	Merilna lestvica
21	Pokrov
22	Kljuka
23	Zapah (za kavelj)
24	Obrezovalnik
25	Klešče
26	Fiksni rezalnik
27	Premikajoč se rezalnik
28	Mesto reza
29	Potrebna dolžina
30	Sornik
31	Privijte
32	Odvijte
33	Mesto merjenja
34	Luknja (za vijačni gumb)
35	Dolžina (mesto reza – merilna lestvica (glavno telo)) = 43 [mm]
36	Merilna lestvica (glavno telo)
37	Lučka LED
38	Zbirna posoda
39	Zapah (za zbirno posodo)
40	Ohišje
41	Drsnik (ohišje)
42	Drsnik (zbirna posoda)
43	Naramnica
44	Kljuka (A)
45	Lomljenje
46	Deformacija
47	Štirje robovi na rezalniku
48	Šestrobni ključ
49	Stikalo indikatorja preostale energije baterije
50	Indikatorska lučka preostale energije baterije
51	Prikazna plošča

Slovenščina

SIMBOLI

OPOZORILO

V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete.

	CL18DA: Akumulatorski rezalnik navojnih palic
	Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila.
	Samo za države EUElektričnih orodij ne odlagajte med hišne odpadke!V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi in njeni uresničitvi v skladu z nacionalnim pravom se morajo električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in okolju prijazno reciklirati.
	Enosmerni tok
V	Ocenjena napetost
n_0	Vrtilna frekvenca brez obremenitve
	Odklopite baterijo
	Opozorilo
	Prepovedan postopek

SPECIFIKACIJE

1. Električno orodje

Model CL18DA
Hod brez obremenitve 28 min		-1
Kapaciteta	Navojne palice iz mehkega jekla	M12, M10, M8, M6, W1/2, W3/8, W5/16
	Navojne palice iz nerjavnega jekla	W3/8
Baterija, ki se polni BSL1815-BSL36B18X
Teža*1		3,1–3,6 kg

*1 Teža: Glede na postopek EPTA 01/2014 Odvisno od priložene baterije. Največja teža se meri z BSL36B18X.

1. Baterija (naprodaj posebej)

Model Napetost			Kapaciteta baterije
BSL36A18X 36	/ 18 V *	1	2,5 / 5,0 Ah *1

*1 Orodje se bo samodejno preklopilo.

STANDARDNA OPREMA

	CL18DA
	NNP
Rezalnik M6 2
Distančnik M6 2
Rezalnik M8 2
Distančnik M8 2
Rezalnik M10 2
Distančnik M10 2
Distančnik W3/8 2
Obrezovalnik M8 1
Šestrobni ključ 1
Merilna lestvica 1
Zbirna posoda 1
Zložljiv kovček 1
Naramnica 1

Standardni pribor se lahko spremeni brez obvestila.

DODATNA OPREMA (na voljo posebej)

1. Baterija

Z namestitvijo naramnice na kavelj (A), ki je priložen izdelku, lahko izdelek nosite, kot je prikazano na SI. 23.

POZOR

○ Naramnico pred uporabo nastavite na ustrezno dolžino.
○ Naramnice ne uporabljajte, će je poškodovana.

Pridržane pravice do sprememb dodatnih priključkov brez predhodnega obvestila.

UPORABA

O Rezanje navojnih palic iz plavljenega jekla.

ODSTRANJEVANJE/NAMEŠČANJE BATERIJE

1. Odstranjevanje baterije

Trdno primite ročico in pritisnite na baterijski zapah, da odstranite baterijo (glej SI. 2).

POZOR

Nikoli ne naredite kratkega stika z baterijo.

2. Nameščanje baterije

Vstavite baterijo ob upoštevanju njene polaritete (glej SI. 2).

POLNJENJE

Pred uporabo električnega orodja napolnite baterijo po sledečem postopku.

1. Napajalni kabel polnilnika priključite v vtičnico. Ob priključitvi polnilnika v vtičnico bo kontrolna lučka napolnjenosti utripala rdeče. (Glej Tabela 1)

2. Vstavite baterijo v polnilnik.

Trdno vstavite baterijo v polnilnik, kot je prikazano na SI. 3 (na strani 2).

3. Polnjenje

Ko vstavite baterijo v polnilnik, se postopek polnjenja začne in indikacijska lučka za polnjenje utripa v modri barvi. Ko bo baterija povsem napolnjena, bo kontrolna lučka gorela zeleno. (Glej Tabela 1)

(1) Označba kontrolne lučke napolnjenosti Označbe kontrolne lučke napolnjenosti bodo takšne, kot je prikazano v Tabeli 1, glede na pogoje polnilnika ali baterije za polnjenje.

Tabela 1: Označbe kontrolne lučke napolnjenosti

VKLOP/IZKLOP v presledkih 0,5 sekunde (RDECE)	Pred polnjenjem *1
Zasveti za 0,5 sekunde v presledkih po 1 sekundo. (MODRO)	Napolnjenost je manj kot 50%
Zasveti za 1 sekunde v presledkih po 0,5 sekundo. (MODRO)	Napolnjenost je manj kot 80%
Neprekinjeno sveti (MODRO)	Napolnjenost je več kot 80%
Nenehno sveti (Neprekinjeno brenčanje: okoli 6 sekund) (ZELENO)	Polnjenje končano
VKLOP/IZKLOP v presledkih 0,3 sekunde (RDEČE)	Mirovanje po pregretju *2
VKLOP/IZKLOP v presledkih 0,1 sekunde (Brenčanje v presledkih: okoli 2 sekundi) (VIJOLIČNO)	Polnjenje ni možno *3

OPOMBA

*1 Če rdeča lučka še naprej utripa, tudi ko ste polnilnik že priklopili, se prepričajte, ali je baterija dobro vstavljena.
*2 Pregreta baterija. Ni mogoče napolniti. Čeprav se bo polnjenje začelo, ko bo baterija dovolj ohlajena, tudi će jo pustite na mestu, je vseeno najbolj priporočljivo, da baterijo odstranite in pustite, da se ohladi na senčnem, dobro prezračenem mestu, preden jo začnete polniti.
*3 Napaka v bateriji ali polnilniku – Baterijo dobro in popolnoma vstavite. – Prepričajte se, da na nastavku in priključkih baterije ni tujkov. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblaščeni servisni center.
O Če se polnilnik uporablja dalj časa, se bo ta segrel, zaradi česar lahko pride do napak. Ko se polnjenje zaključi, naj polnilnik miruje vsaj 5 minut do naslednjega polnjenja.
(2) Temperature in čas polnjenja baterije. (Glej Tabelo 2)

Tabela 2

Model UC18YSL3
Vrsta baterije Litij-ionska
Napetost polnjena 14,4–18 V
Temperature pri katerih se lahko baterija polni	0°C–50°C

Čas polnjenja baterije približno (Pri 20°C)	1,5 Ah 15	min
	2,0 Ah 20	min
	2,5 Ah 25	min
	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32	min
	6,0 Ah 38	min
Čas polnjenja večvoltne baterije, približno. (Pri 20°C)	1,5 Ah(x 2 enota)	20 min
	2,5 Ah(x 2 enota)	32 min
	4,0 Ah(x 2 enota)	52 min
Število baterijskih celic 4–10
Napetost polnilnika za USB 5 V
Tok polnilnika za USB 2 A
Teža 0,6 kg

OPOMBA

○ Čas polnjenja je odvisen od temperature okolja in napetosti električnega vira.

O Če polnjenje dolgo traja

- Pri zelo nizki žunanji temperaturi polnjenje traja dlje. Baterijo polnite na toplem (na primer v zaprtih prostorih).

- Ne blokirajte pretoka zraka. V nasprotnem primeru se notranjost pregreje in polnilnik postane manj'

– Ce ventilator za hlajenje ne deluje, se za popravilo obrnite na pooblaščeni servisni center HiKOKI.

1. Izključite napajalni kabel polnilnika iz vtičnice.

2. Polnilnik trdno primite in izvlecite baterijo.

OPOMBA

Baterijo izvlecite iz polnilnika po uporabi in jo shranite.

V zvezi z električnim tokom v primeru novih baterij itd.

Ker notranja kemijska snov novih baterij in baterij, ki niso bile dlje časa uporabljene, ni aktivirana, je lahko električni tok nizek, ko jih uporabljate prvič in drugič. To je časovno omejen pojav in normalen čas, potreben za polnjenje, se povrne po 2–3 polnjenjih baterije.

Kaj storiti za daljše delovanje baterij.

(1) Baterije napolnite, preden se popolnoma spraznijo. Če začutite, da moč orodja upada, ga prenehajte uporabljati in napolnite njegovo baterijo. Če nadaljujete z uporabo orodja in porabite električní tok, se lahko baterija poškoduje, kar skrajša njeno življenjsko dobo.
(2) Izogibajte se polnjenju pri visokih temperaturah. Akumulatorska baterija bo takoj po uporabi vroča. Če boste takšno baterijo polnili takoj po uporabi, se bo njena notranja kemijska snov izčrpala in življenjska doba baterije se bo skrajšala. Pustite baterijo in jo napolnite potem, ko se je nekaj časa ohlajala.

KAKO NAPOLNITI NAPRAVO USB

O Polnjenje naprave USB preko električne vtičnice (SI. 30 (a))
O Polnjenje naprave USB in baterije preko električne vtičnice (SI. 30 (b))
O Kako napolniti napravo USB (SI. 31)

PRED UPORABO

1. Pripravljanje in preverjanje delovnega okolja Prepričajte se, da je delovno območje v skladu z vsemi pogoji v varnostnih ukrepih.
2. Preverjanje baterije

Prepričajte se, da je baterija trdno nameščena. Če je kakorkoli slabo nameščena lahko odpade in povzroči nesrečo.

1. Nastavitev stikalnega gumba za hod naprej/nazaj

(1) Stikalni gumb za hod naprej/nazaj potisnite z desne, kot kaže SI. 4 (a). Rezanje je zdaj možno.

(2) Če nastavite stikalni gumb za hod naprej/nazaj v blokiran položaj, kot kaže SI. 4 (b), motor ne bo deloval, tudi će boste povlekli za sprožilno stikalo. Za prenašanje ali skladiščenje glavne enote oz. za zaustavitev del prestavite stikalni gumb za hod naprej/ nazaj v blokiran položaj (SI. 4 (b)).

(3) Stikalni gumb za hod naprej/nazaj potisnite z leve, kot kaže SI. 4 (c). Medtem ko pritiskate na stikalni gumb, povlecite sprožilno stikalo, tako da lahko rezalnik umaknete iz navojne palice. V ta položaj nastavite le, če je akumulatorska baterija izčrpana in če se enota med rezanjem zaustavlja. Takoj ko rezalnik vzamete iz navojne palice, izključite stikalo.

POZOR

Ne poskušajte rezati v nasprotnem položaju (SI. 4 (c)). Med takim ravnanjem se motor preobremeni in rezanje ni možno. V nobenem primeru ne pritiskajte premočno na glavno enoto, ker jo lahko tako poškodujete.

1. Preverite velikost rezalnika, smer priključka, vijak priključka in distančnik

(1) Velikost rezalnika mora ustrezati velikosti navojne palice. Prepričajte se, da je rezalnik pritrjen in da ustreza velikosti navojne palice, ki jo boste rezali.
(2) Pri menjavi položaja namestitve rezila morajo biti rezila v pravilnem položaju drug glede na drugega. Pri pogledu s sprednje strani (stran pokrova) ohišja orodja postavite zareze na straneh rezalnika tako, da so deli in razporejeni, kot je prikazano na SI. 5 (a).
(3) Z dodatnim šesterorobnim ključem dobro privijte šesterorobni notranji vijak, s katerim je pritrjen rezalnik (SI. 5). Če opremo uporabite, ko vijak ni dobro privit, ustvarite nevarnost poškodb glavne enote in rezalnika.
(4) Če tako zahteva velikost navojnih palic, je treba na rezalnik pritrditi posebne distančnike.
[1] Pri uporabi rezalnika M6, M8, M10, W5/16 Vstavite rezalnik v utor za pritrditev rezalnika na nosilcu, vstavite poseben distančnik in distančnik W3/8 med rezalnik in nosilec ter nato uporabite šestrobni notranji vijak za privijanje in pritrditev. (SI. 28)
[2] Pri uporabi rezalnika M12, W3/8 Vstavite rezalnik v utor za pritrditev rezalnika na nosilcu, vstavite poseben distančnik med rezalnik in nosilec ter nato uporabite šestrobni notranji vijak za privijanje in pritrditev. (SI. 28)

POZOR

Kot kaže SI. 5 (b), će so rezalniki povezani tako, da strani brez zareze na rezalniku oz. obe strani z zarezami gledate ven, se ne prilegajo strmine navojev palic in navojev rezalnika. To pomeni nevarnost poškodb roba rezalnika in obrabe oz. poškodbo glavne enote.

OPOMBA

Skupaj z rezalnikom W1/2 ni treba uporabiti distancnika.

Za podrobnosti glejte poglavje »UPORABNA DOBA REZALNIKA IN ZAMENJAVA«.

UPORABA

POZOR

○ V nobenem primeru z rezalnikom ne posegajte v bližino prstov, medtem ko upravljate sprožilno stikalo.
○ Potem ko zaključite rezanjė, je rezani del navojne palice zelo oster in zato nevaren. Bodite zelo previdni pri rokovanju z navojno palico.

1. Način normalnega rezanja

(1) Kot kaže SI. 6, navojno palico, ki jo boste rezali, namestite v rezalnik na stran konzole (B); pri tem pazite, da se navoji pravilno med seboj prilegajo.
(2) Medtem ko držite navojno palico v vodoravnem položaju, povlecite sprožilno stikalo do konca giba, tako da zaženete rezanje navojne palice (SI. 7).
(3) Po rezanju navojne palice se rezilo samodejno ustavi v popolnoma odprtem stanju, će je sprožilno stikalo še vedno pritisnjeno. Po samodejni zaustavitvi sprostite sprožilno stikalo.

POZOR

Ko je sprožilno stikalo neprekinjeno potegnjeno, se rezalnik samodejno ustavi v popolnoma odprtem položaju. (Funkcija samodejne zaustavitve) Če se stikalo sprosti sredi gibanja rezalnika, se rezalnik ustavi v tem položaju.

1. Število rezanj (na posamezno polnjenje baterije) Za število rezanj na posamezno polnjenje baterije glejte tabelo spodaj.

Tabela 3

* Pri uporabi akumulatorja BSL36A18X Število rezanja ni povsem enako na vseh okoljskih temperaturah, za vse lastnosti baterije in pogoje rezalnika.

3. Delo s stacionarnim rezanjem (Sl. 8)

Pri stacionarnem rezanju izdelek postavite z nogami trdno na tla, vstavite navojno palico v navojni del fiksnega rezalnika na strani NOSILCA (B), nato pa izvedite rezanje.

1. Rezanje navojnih palic, ki so že pritrjene (Sl. 9) Pri rezanju navojne palice, ki visi s stropa, jo vstavite tako, da se vrhovi navojev pravilno prilegajo v rezalnik na strani nosilca (B), in popolnoma potisnite sprožilno stikalo, da odrežete navojno palico.

POZOR

○ Pri rezanju navojne palice, ki visi, pridržite del palice, ki bo odrezan, da preprečite padanje. Bodite previdni pri padajočih odrezanih navojnih palicah. Ustvarjajo tveganje za nesrečo ali poškodbe.

○ Če se merilna lestvica na silo potiska ob strop, lahko poškoduje strop ali se lahko merilna lestvica deformira ali poškoduje.

Obrišite umazanijo s površine pokrova tega izdelka s suho krpo. Če je na površini pokrova umazanija, se lahko prenese na strop.

O Če merilne lestvice ne potrebujete, jo pred uporabo odstranite.

5. Odstranjevanje navojne palice z enote med rezanjem

Če se baterija med rezanjem izprazni, tako da se motor ustavi, ali će se ustavi zaradi zatikanja navojne palice med rezanjem, povlecite sprožilno stikalo, medtem ko potiskate gumb za preklop naprej/nazaj na vzvratno stran. Motor se začne vrteti v nasprotno smer in navojno palico lahko vzamete iz rezalnika (SI. 10).

POZOR

○ Vzvratno prestavite samo, će je preostala baterija skoraj prazna in se motor ustavi med rezanjem navojne palice, ali će se ustavi zaradi zatikanja navojne palice med rezanjem.
○ Če odstranite rezilo z navojne palice in držite stikalo pritisnjeno, se rezilo samodejno ustavi v popolnoma odprtem stanju.
O Če poskušate rezati navojno palico v vzvratnem položaju, se bo motor preobremenil in ne bo rezal. To preveč obremeni tudi ohišje orodja in ga lahko poškoduje, zato ne režite v vzvratnem položaju.

6. Uporaba kavlja

Na kavelj lahko začasno obesite enoto med rezanjem (SI. 11).

POZOR

O Kavlja nikoli ne smete uporabljati za obešanje enote na sebi.
○ Ko uporabljate kavelj, se prepričajte, da glavna enota ne bo zdrsnila in padla ali postala nestabilna zaradi vetra, itn.
O Nikoli ne obesite enote na vaš pas ali hlače, saj lahko to povzroči nesreče. (SI. 13)
O Kavlja ne uporabljajte, će je močno upognjen, razpokan ali ima druge nepravilnosti.

OPOMBA

Pred normalno uporabo ali skladiščenjem shranite kavelj v zapah na dnu glavne enote. (SI. 12)

7. Uporaba obrezovalnika

OPOMBA

Uporabite posebni obrezovalnik, ki ustreza velikosti navojne palice.

Če je vstop matice v rezalni položaj otežen, s kleščami trdno privijte matico ali z dodatnim obrezovalnikom odstranite rob na navoju vijaka.

Navojno palico vstavite v lúknjo na obrezovalniku. S kleščami zadržite navojno palico in zavrtite obrezovalnik 5- krat ali 6-krat v desno, tako da odstranite zarezo in nato zavrite v nasprotno smer, tako da odstranite obrezovalnik (SI. 14).

POZOR

Ta obrezovalnik je posebej oblikovan in izdelan za rezalnik za navojne palice. Zareze na navojnih palicah, ki so rezane s kovinsko žago ali ploščnim brusilnikom so prevelike za obrezovalnik, tako da se obrezovalnik ne vrti in zarez ni možno odstraniti.

Ko obrezovalnika ne uporabljate, ga shranite v ohišje orodja. (SI. 15)

Odvisno od načina pritrditve rezalnika je po rezanju različna količina robov okoli odrezanega konca navojne palice.

Slovenščina

Če je rezalnik pritrjen na pritrdilni točki na levi strani, gledano s sprednje strani (stran pokrova), tako da je zareza rezalnika obrnjena navzgor. (SI. 16 [A])

Malo robov bo na strani Sl. 16 (a), in veliko robov bo na strani Sl. 16 (b). Če zamenjate in ponovno pritrdite rezalnike, kot je prikazano na Sl. 16 [1] do [4], je mogoče dolgo rezati v stanju, prikazanem na Sl. 16 (a) (b).

Ce je rezalnik pritrjen na pritrdilni točki na desni strani, gledano s sprednje strani (stran pokrova), tako da je zareza rezalnika obrnjena navzgor. (SI. 17 [A])

Veliko robov bo na strani SI. 17 (a), in malo robov bo na strani SI. 17 (b). Če zamenjate in ponovno pritrdite rezalnike, kot je prikazano na SI. 17 [1] do [4], je mogoče dolgo rezati v stanju, prikazanem na SI. 17 (a) (b).

POZOR

Če uporabljate rezalnik, ki nima vgraviranih številk, uporabite zarezo kot vizualni vodilo pri spreminjanju smeri pritrditve rezalnika. Način spreminjanja smeri je enak kot za SI. 16 in 17.

8. Uporaba merilne lestvice

Če uporabljate priloženo merilno lestvico, po poravnavi na potrebno dolžino z merilno lestvico pritrdite merilno lestvico na mesto z gumbnim vijakom, nato pa opravite rezanje. (SI. 18 (a))

Lahko se uporablija enako tudi na nasprotni strani. (Sl. 18 (b))

Če uporabljate merilno lestvico glavnega ohišja, poravnajte na potrebno dolžino z merilno lestvico, pritrjeno na ohišje orodja, nato pa opravite rezanje. (SI. 19)

9. Uporaba lučke LED

Ko je stikalo potegnjeno, LED lučka zasveti. Lučka se ugasne približno 10 sekund po izklopu. (SI. 20)

POZOR

Če luč neprekinjeno sveti v oči, lahko poškoduje oči.

10. Funkcija samodejne zaustavitve

Po rezanju navojne palice, će je sprožilno stikalo neprekinjeno potegnjeno, se rezalnik samodejno ustavi v popolnoma odprtem položaju.

OPOMBA

○ Tudi pri vzvratnem vrtenju, če je stikalo neprekinjeno potegnjeno, se rezalnik samodejno ustavi v popolnoma odprtem položaju.

○ Pri vzvratnem vrtenju, će je stikalo potegnjeno, medtem ko je rezalnik v popolnoma odprtem položaju, orodje ne deluje.

11. Funkcija zaščite orodja

Če poskušate rezati material, ki presega zmogljivost rezanja, kot je armaturna palica ali navojna palica velikosti, ki ni primerna za rezalnik, ali će delate neprekinjeno in se ohišje orodja pregreje, se aktivira funkcija zaščite orodja in rezanje ni mogoče.

OPOMBA

○ Ko se orodje zaustavi zaradi zaščitne funkcije, LED lučka utripa.

O Če se ustavi zaradi zaščitne funkcije, bo delovalo samo v smeri »vzvratni položaj«.

12. Uporaba zbirne posode

Za pritrditev zbirne posode, medtem ko pritiskate levi in desni zapah, poravnajte drsnike na ohišju in zbirni posodi, nato pa pritrdite zbirno posodo. (SI. 21)

Za odstranitev zbirne posode sledite zgornjim navodilom v obratnem vrstnem redu. Pri odlaganju ostružkov in prahu obrnite in odprite pokrov, kot je prikazano na SI. 22.

OPOMBA

Pri rezanju dolgih navojnih palic odstranite zbirno posodo ali odprite njen pokrov, kot je prikazano na SI. 22 pri uporabi.

13. O indikatorju preostale energije baterije

Če pritisnete stikalo indikatorja preostale energije baterije, se prižge lučka tega indikatorja. Mogoče je preveriti preostalo energijo baterije. (SI. 29) Če dvignete prst s stikala indikatorja preostale energije baterije, se lučka tega indikatorja ugasne. Tabela 4 prikazuje stanje lučke indikatorja preostale napolnjenosti baterije in preostalo energijo te baterije.

Tabela 4

	Zasveti;Preostala moč baterije je več kot 75%
	Zasveti;Preostala moč baterije je med 50 in 75%.
	Zasveti;Preostala moč baterije je med 25 in 50%.
	Zasveti;Preostala moč baterije je manj kot 25%
	Utripa;Baterija je skoraj prazna. Baterijo napolnite takoj, ko bo mogoče.
	Utripa;Izhod se je ustavil zaradi visoke temperature.Odstranite baterijo in počakajte, da se orodje v celoti ohladi.
	Utripa;Izhod je prekinjen zaradi napake ali okvare.Težava je lahko baterija, zato se obrnite na prodajalca.

OPOMBA

O Pri uporabi večvoltne baterije preverite indikatorsko lučko na bateriji za preostalo moč baterije.
O Ne tolcite po stikalni plošči, ki je ne smete zlomiti. V nasprotnem primeru se lahko pojavijo težave.
○ Za zmanjševanje porabe baterije lučka indikatorja preostale energije sveti samo ob pritisku na stikalo tega indikatorja.

UPORABNA DOBA REZALNIKA IN ZAMENJAVA

1. Uporabna doba rezalnika

Kot kaže SI. 24, z neprekinjenim rezanjem lahko zlomite in zvijete rob rezalnika. Med uporabo rezalnika v takšnih pogojih lahko ustvarite rob na mestu rezanja navojne palice, tako da se uniči navoj. S tem preprečite čiste natančne reze in onemogočite vstavljanje matice. Kot kaže SI. 25, rob je na štirih mestih rezalnika. Z opisano metodo na SI. 27 smer priključka rezalnika, tako da boste rezalnik lahko uporabili skupaj štirikrat. Če se matica ne prilega na navojno palico zaradi nalomljenega ali zvitega roba, spremenite smer priključka rezalnika, tako da boste nastavili rob, ki ni nalomljen ali zvit, oz. rezalnik zamenjajte.

2. Zamenjava smeri priključka rezalnika ali zamenjava rezalnika

(1) Pred odstranitvijo:
[1] Stikalni gumb za hod naprej/nazaj prestavite v blokiran položaj (Sl. 4 (b)).
[2] Odstranite akumulatorsko baterijo z glavne enote.
(2) Odstranitev Z dodatnim šesterorobnim ključem odstranite šesterorobni notranji vijak. V tem trenutku lahko odstranite rezalnik in distančnik (SI. 26).

(3) Pred pritrjevanjem

[1] Na rezalniku so štiri rezalni položaji. Kot je prikazano na SI. 27, je z menjavo položaja namestitve rezila možno rezilo uporabiti štirikrat.

[2] Pri menjavi položaja namestitve rezila morajo biti rezila v pravilnem položaju drug glede na drugega. Pri pogledu s sprednje strani (stran pokrova) ohišja orodja postavite zareze na straneh rezalnika tako, da so deli in razporejeni, kot je prikazano na SI. 5 (a).

[3] Če je rob rezalnika nalomljen ali zvit ali će so na površini priključka rezalnika izbokline, s pilo zgladite površino.

[4] Š krtačo očistite opilke, ki so v utoru priključka rezalnika na konzoli.

POZOR

Kot kaže SI. 5 (b), će so rezalniki povezani tako, da strani brez zareze na rezalniku oz. obe strani z zarezami gledate ven, se ne prilegajo strmine navojev palic in navojev rezalnika. To pomeni nevarnost poškodb roba rezalnika in obrabe oz. poškodbo glavne enote.

○ Če uporabljate rezalnik, ki nima vgraviranih številk, uporabite zarezo kot vizualni vodilo pri spreminjanju smeri pritrditve rezalnika. Način spreminjanja smeri je enak kot za SI. 27.

(4) Pritrditev

[1] Pri uporabi rezalnika M6, M8, M10, W5/16 Vstavite rezalnik v utor za pritrditev rezalnika na nosilcu, vstavite poseben distančnik in distančnik W3/8 med rezalnik in nosilec ter nato uporabite šestrobni notranji vijak za privijanje in pritrditev. (SI. 28)

[2] Pri uporabi rezalnika M12, W3/8 Vstavite rezalnik v utor za pritrditev rezalnika na nosilcu, vstavite poseben distančnik med rezalnik in nosilec ter nato uporabite šestrobni notranji vijak za privijanje in pritrditev. (SI. 28)

OPOMBA

Skupaj z rezalnikom W1/2 ni treba uporabiti distančnika.

POZOR

○ Sesterorobni notranji vijak je treba ustrezno priviti s šesterorobnim vijakom.

○ Uporabljajte posebne rezalnike in distančnike, ki ustrezajo velikosti navojne palice. Z uporabo rezalnikov in distančnikov, ki niso pravilne velikosti oz. ki ste jih zamenjali, ustvarite nevarnost poškodb navojne palice in rezalnika.

VZDRŽEVANJE IN PREGLEDOVANJE

OPOZORILO

Med pregledom in čiščenjem obvezno odstranite polnilno baterijo iz enote.

1. Nega po uporabi

Po uporabi očistite s krtačo itd., še posebej okoli mesta reza rezalnika.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Ce tega ne storite lahko pride do resne nevarnosti.

3. Čiščenje zunanjosti

Umazano električno orodje obrišite z mehko suho krpo ali s krpo, navlaženo z milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.

Občasno preverite pred, med in po uporabi.

POZOR

Odstranite ostružke ali prah, ki se je morda nabral na kontaktih. V nasprotnem primeru lahko pride do okvare.

5. Skladiščenje

Električno orodje in baterijo shranjujte na mestu, kjer je temperatura nižja od 40°C in zunaj dosega otrok.

OPOMBA

Shranjevanje litij-ionskih baterij.

Zagotovite, da so litij-ionske baterije popolnoma napolnjene, preden jih shranite.

Dolgotrajno shranjevanje baterij (3 mesece ali več), ki so le malo napolnjene, lahko vodi do slabšega delovanja, znatnega zmanjšanja časa uporabe baterije ali povzroči, da baterij ni več možno napolniti.

Vendar pa se lahko znatno zmanjšan čas uporabe baterije popravi tako, da se baterije dva do petkrat ponavljajoče napolnijo in uporabijo.

Ce je kljub ponavljajočem polnjenju in uporabi čas baterije še vedno zelo kratek, baterije zavrzite in kupite nove.

6. Pooblaščen servisni center HiKOKI:

Oglejte si https://hikoki-powertools.eu za naslove.

POZOR

Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo.

Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI

Obvezno uporabljajte naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega električnega orodja ne jamčimo, će uporabljate baterije, ki jih ni izdelalo naše podjetje, in će baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele).

GARANCIJA

Garantiramo za HiKOKI električna orodja v skladu z ustavno/državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI.

OPOMBA

Zaradi HiKOKI programa nenehnega raziskovanja in razvoja se specifikacije lahko spremenijo brez predhodnega obvestila.

Informacije o hrupu in vibracijah

Izmerjene vrednosti so bile določene glede na EN62841 in navedene v skladu z ISO 4871.

A tipično vrednoten nivo jakosti hrupa: 78 dB (A)

A tipično vrednoten nivo zvočnega tlaka: 70 dB (A)

Nezanesljivost K: 1,5 dB (A).

Obvezna uporaba glušnikov.

Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN62841.

Rezanje navojne palice:

Vrednost emisije vibracij ah< 0,8 m/s²

Deklarirana skupna vrednost tresljajev in deklarirana vrednost emisij hrupa sta bili izmerjeni v skladu s standardno testno metodo in se lahko uporabita za primerjavo enega orodja z drugim.

Prav tako se lahko uporabita pri preliminarni oceni izpostavljenosti.

OPOZORILO

○ Tresljaji in emisije hrupa med dejansko uporabo električnega orodja se lahko razlikujejo od deklarirane skupne vrednosti v odvisnosti od načinov uporabe orodja, zlasti vrste obdelovanca; in

○ Prepoznajte varnostne ukrepe za zaščito uporabnika, ki temeljijo na oceni izpostavljanja v dejanskih pogojih uporabe (z upoštevanjem vseh delov obratovalnega ciklusa, kot so obdobja, ko je orodje izključeno, in ko orodje teče v prostem teku dodatno k času zagona).

VŠEOBECNÉ BEZPEČNOSTNÉ VÝSTRAHY PRE ELEKTRICKÉ NÁRADIE

⚠️ VÝSTRAHA

3. Čistenie vonkajšku

g) Električni alat, pribor, rezne pločice itd.

koristite u skladu sa ovim uputstvima, uzimajući u obzir uslove rada i posao koji treba obaviti.

1. Baterija (prodaje se zasebno)

Model Napon	Kapacitet baterije
BSL36A18X 36	/ 18 V * 1	2,5 / 5,0 Ah *1

*1 Sam alat se automatski prebacuje.

STANDARDNI PRIBOR

	CL18DA
	NNP
M6 rezač 2
M6 odstojnik 2
M8 rezač 2
M8 odstojnik 2
M10 rezač 2
M10 odstojnik 2
W3/8 odstojnik 2
M8 trimer 1
Šestougli ključ 1
Skala 1
Kutija za prikupljanje	1
Kutija za redanje	1
Rameni kaiš	1

2) Električna sigurnost

a) Utikači električnog alata moraju odgovarati utičnicama na koje se priključuju. Ni na koji način nemojte mijenjati električni utikač. Ne koristite adapterske utikače s uzemljenim električnim alatom.
Neizmijenjeni utikači i odgovarajuće utičnice smanjuju opasnost od strujnog udara.
b) Izbjegavajte dodir tijela s uzemljenim površinama kao što su cijevi, radijatori i hladnjaci.
Postoji povećana opasnost od strujnog udara ako je vaše tijelo uzemljeno.
c) Električni alat ne izlažite kiši i vlazi.
Ulazak vode u električni alat povećava rizik od strujnog udara.
d) Ne zlorabite kabel. Nikada ne koristite kabel za nošenje, povlačenje ili izvlačenje utikača iz utičnice. Držite kabel podalje od izvora topline, ulja, oštrih rubova ili pomičnih dijelova.
Oštećen ili zapetljan kabel povećava opasnost od strujnog udara.
e) Kada električni alat koristite na otvorenom, koristite samo produžni kabel odobren za uporabu na otvorenom.
Uporaba kabela prikladnog za uporabu na otvorenom smanjuje opasnost od strujnog udara.
f) Ako je neizbježno korištenje električnog alata na vlažnom mjestu, koristite zaštitne strujne sklopke (FID sklopke).
Uporaba FID sklopke smanjuje rizik od strujnog udara.

3) Osobna sigurnost

1. Baterija (prodaje se zasebno)

Model Napon	Kapacitet baterije
BSL36A18X 36	/ 18 V *1	2,5 / 5,0 Ah *1
