Produkttype	Trådløs gevindstangskærer
Mærke	HiKOKI
Model	CL18DA
Strømforsyning	Li-ion batteri 18 V (multispænding 18/36 V)
Skærekapacitet (blødt stål)	M6, M8, M10, M12, W5/16, W3/8, W1/2
Skærekapacitet (rustfrit stål)	W3/8
Tomgangshastighed	28 min⁻¹
Vægt (afhængigt af batteri)	3,1 til 3,6 kg
Lydtryksniveau	70 dB(A) (usikkerhed K=1,5 dB)
Lydeffektniveau	78 dB(A) (usikkerhed K=1,5 dB)
Vibrationer (stangskæring)	< 0,8 m/s² (K=1,5 m/s²)
Hovedfunktioner	Automatisk stop, frem/tilbage kørsel, LED-lys, batteriindikator, krog, opsamlingsbakke, måleskala, indbygget afgrater
Sikkerhed	Afbryderlås, beskyttelse mod overbelastning og overophedning, nødstop ved tilbagekørsel
Vedligeholdelse og rengøring	Rengør regelmæssigt spånerne omkring skærehovedet, kontrollér skruerne, tør af med en tør klud, opbevares under 40°C
Reservedele og reparerbarhed	Udskiftelige skærehoveder (4 kanter), mellemlæg, afgrater, unbrakonøgle; reparation hos autoriseret HiKOKI-service
Medfølgende tilbehør	Skærehoveder (M6, M8, M10, W3/8), mellemlæg, afgrater, unbrakonøgle, skala, bakke, skulderrem, stablet kasse
Garanti	I overensstemmelse med nationale regler; undtagen brugsfejl eller normal slitage

Ofte stillede spørgsmål - CL18DA HiKOKI

Hvordan monterer jeg batteriet på værktøjet?

Indsæt batteriet i holderen med korrekt polaritet, indtil det klikker. For at tage det ud, hold håndtaget og skub batteriets lås.

Hvordan skærer jeg en gevindskrue korrekt?

Indstil frem/tilbage-knappen til frem. Indsæt skruen i skærehovedet på støttesiden (B) og juster gevindene. Træk afbryderen helt ned for at skære. Værktøjet stopper automatisk i åben position efter skæring.

Hvad gør jeg, hvis batteriet aflades under skæring?

Sæt frem/tilbage-knappen i tilbage-position, mens du holder afbryderen nede for at dreje motoren i modsat retning og frigøre skruen. Slip afbryderen efter fjernelse.

Hvordan skifter jeg skærehovedet?

Fjern batteriet. Skru unbrakobolten af med den medfølgende nøgle. Udskift skærehovedet og mellemlægget i henhold til skruestørrelsen. Sørg for, at knivenes indhak er korrekt placeret (Fig. 5a). Spænd godt til.

Hvordan bruger jeg måleskalaen?

Fastgør skalaen på værktøjet med vingeskruen efter at have indstillet den ønskede længde. Brug den til at skære præcist. Fjern den, hvis den ikke er nødvendig.

Hvordan bruger jeg opsamlingsbakken?

Justér bakkens glidere med husets glidere og klik låsene på plads. For at tømme, åbn bakkens låg. Fjern den for at skære lange skruer.

Hvordan bruger jeg krogen?

Krogen bruges til midlertidigt at hænge værktøjet op. Brug den ikke til at bære værktøjet. Sørg for, at værktøjet ikke glider. Opbevar krogen i låsen under værktøjet efter brug.

Hvilken regelmæssig vedligeholdelse er nødvendig?

Efter hver brug rengøres spånerne omkring skærehovedet med en børste. Kontrollér, at skruerne er spændt. Rengør ydersiden med en tør klud. Opbevares tørt ved under 40°C.

Hvilke typer skruer kan klippes med dette værktøj?

Værktøjet skærer gevindskruer i blødt stål i størrelserne M6, M8, M10, M12, W5/16, W3/8, W1/2 samt rustfri stålskruer W3/8. Brug det passende skærehoved.

Hvad gør jeg, hvis værktøjet stopper på grund af overophedning?

Slip afbryderen og fjern batteriet. Lad værktøjet køle af et skyggefuldt sted. LED'en blinker under beskyttelsen. Brug igen efter afkøling.

BRUGSANVISNING CL18DA HiKOKI

Læs alle sikkerhedsforskrifter, instruktioner, illustrationer og specifikationer, der følger med dette elektriske værktøj.

Det kan medføre elektrisk stød, brand og/eller alvorlig personskade, hvis alle instruktionerne nedenfor ikke overholdes.

Gem alle advarsler og instruktioner, så du har dem til senere brug.

Termen "elektrisk værktøj" i advarslerne henviser til værktøj, der tilsluttes lysnettet (med ledning), eller batteridrevet, (ledningsfrit) elektrisk værktøj.

1) Sikkerhed for arbejdsområde

a) Hold arbejdsområdet rent og tilstrækkeligt oplyst.
Rodede eller mørke områder øger risikoen for ulykker.

b) Anvend ikke elektrisk værktøj, hvis der er eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller støv. Elektrisk værktøj frembringer gnister, som kan antænde støv eller dampe.

c) Hold børn og tilskuere væk, mens det elektriske værktøj anvendes.

Distraktioner kan medføre, at du mister kontrollen over værktøjet.

2) Elektrisk sikkerhed

a) Det elektriske værktøjs stik skal passe til stikkontakten. Foretag aldrig nogen form for ændringer af stikket. Brug ikke adapterstik til jordet (jordforbundet) elektrisk værktøj.
Stik, der ikke er ændret, og egnede stikkontakter nedsætter risikoen for elektrisk stød.

b) Undgå berøring af jordede eller jordforbundne overflader, f.eks. rør, radiatorer, komfurer og køleskabe.

Der er en øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet.

c) Udsæt ikke det elektriske værktøj for regn eller våde omgivelser.

Hvis der trænger vand ind i det elektriske værktøj, øges risikoen for elektrisk stød.

d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære, trække eller afbryde det elektriske værktøj. Undgå, at ledningen kommer i kontakt med varmekilder, olie, skarpe kanter eller bevægelige dele.

Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.

e) Når et elektrisk værktøj anvendes udendørs, skal der anvendes en forlængerledning, der er egnet til udendørs brug.

Ved brug af en ledning, der er egnet til udendørs brug, reduceres risikoen for elektrisk stød.

f) Hvis du er nødsaget til at anvende det elektriske værktøj på et fugtigt sted, skal du anvende en strømforsyning, der er beskyttet med en fejlstrømsafbryder (RDC).

Brug af RDC reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær årvågen, hold opmærksomheden rettet mod arbejdet, og brug fornuften, når du anvender et elektrisk værktøj. Anvend ikke et elektrisk værktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medicin.

Et øjebliks uopmærksomhed, mens det elektriske værktøj anvendes, kan medføre alvorlig personskade.

b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller.

Ved brug af sikkerhedsudstyr som støvmaske, skridsikre sikkerhedssko, hjelm eller høreværn, när disse er påkrævet, reduceres antallet af personskader.

c) Undgå utilsigtet start af værktøjet. Kontrollér, at kontakten er slået fra, før værktøjet sluttes til lysnettet og/eller batteripakke, eller før du samler værktøjet op eller bærer på det.

Hvis du har fingeren på kontakten, när du bærer værktøjet, eller kontakten er slået til, när det elektriske værktøj tilføres strøm, øges risikoen for ulykker.

d) Afmonter alle justeringsnøgler eller skruenøgler, før det elektriske værktøj startes. En skruenøgle eller en anden type nøgle, der sidder fast på en af det elektriske værktøjs roterende dele, kan medføre personskade.

e) Pas på ikke at få overbalance. Sørg hele tiden for at have et forsvarligt fodfæste og holde balancen.

Derved kan du bedre styre det elektriske værktøj i uventede situationer.

f) Bær egnet påklædning. Vær ikke iført løst tøj eller løse smykker. Hold dit hår og tøj væk fra bevægelige dele.

Løst tøj, löse smykker eller langt hår kan komme i klemme i de bevægelige dele.

g) Hvis der medfølger anordninger til udsugning og opsamling af støv, skal du kontrollere, at disse tilsluttes og anvendes på korrekt vis.

h) Lad ikke kendskab erhvervet gennem hyppig brug af værktøjer være en sovepude for dig, der får dig til at ignorere sikkerhedsprincipper for værktøj.

En skødesløs handling kan forårsage alvorlig tilskadekomst i en brøkdel af et sekund.

4) Brug og vedligeholdelse af elektrisk værktøj

a) Pres ikke det elektriske værktøj. Brug det rigtige elektriske værktøj til den pågældende opgave. Arbejdet udføres bedre og mere sikkert ved brug af det rigtige værktøj ved den tilsigtede hastighed.

b) Anvend ikke det elektriske værktøj, hvis kontakten ikke tænder og slukker værktøjet. Alt elektrisk værktøj, der ikke kan styres ved hjælp af kontakten, er farligt og skal repareres.

c) Tag stikket ud af stikkontakten, og/eller fjern batteripakken, hvis den er aftagelig, fra det elektriske værktøj, før du foretager justeringer, skifter tilbehør eller lægger det elektriske værktøj til opbevaring.

Sådanne præventive sikkerhedsforanstaltninger reducerer risikoen for at starte det elektriske værktøj utilsigtet.

d) Opbevar elektrisk værktøj, der ikke er i brug, utilgængeligt for børn, og lad ikke personer, der ikke er vant til elektrisk værktøj, eller som ikke har læst denne vejledning, anvende det elektriske værktøj.

Dansk

Elektrisk værktøj er farligt i hænderne på uerfarne brugere.

e) Vedligehold elektrisk værktøj og tilbehør. Kontrollér for bevægelige dele, der er monteret forkert eller sidder fast, defekte dele eller andre forhold, der kan påvirke det elektriske værktøjs drift. Hvis det elektriske værktøj er beskadiget, skal det repareres før brug. Mange ulykker skyldes dårligt vedligeholdt elektrisk værktøj.

f) Sørg for, at skæreværktøj er skarpt og rent. Der er mindre risiko for, at korrekt vedligeholdt skæreværktøj med skarpe kanter sætter sig fast, og det er nemmere at styre.

g) Brug det elektriske værktøj, tilbehør og bits osv. i overensstemmelse med denne vejledning under hensyntagen til arbejdsforholdene og det arbejde, der skal udføres. Der kan opstå farlige situationer, hvis det elektriske værktøj bruges til andre formål end de tilsigtede.

h) Hold håndtag og gribeflader tørre, rene og fri for olie og fedt. Glatte håndtag og gribeflader gør sikker håndtering og kontrol over værktøjet i uventede situationer umulig.

5) Brug og vedligeholdelse af batteriværktøj

a) Genopladning må kun udføres med den oplader, der er specificeret af producenten. En oplader, der passer til en type batteripakke, kan give risiko for brand, när den anvendes med en anden batteripakke.

b) Anvend kun elektrisk værktøj sammen med specielt angivne batteripakker. Anvendelse af andre batteripakker kan muligvis give risiko for tilskadekomst og brand.

c) Når batteripakken ikke anvendes, skal du opbevare den væk fra andre metalobjekter som fx papirclips, mønter, nøgler, søm, skruer eller andre små metalobjekter, der kan lave en forbindelse fra den ene pol til den anden. Kortsluttes batteripolerne, kan der opstå forbrændinger eller en brand.

d) Under særligt dårlige omstændigheder kan der sive væske ud af batteriet; Undlad at komme i berøring med den. Hvis du ved et uheld alligevel kommer i kontakt med væsken, skal du skylle med vand. Hvis væsken kommer i kontakt med øjnene, skal du desuden søge lægehjælp. Væske, der siver ud fra batteriet, kan irritere huden eller give forbrændinger.

e) Anvend ikke en batteripakke eller et værktøj, der er beskadiget eller ændret. Beskadigede eller ændrede batterier kan udvise uforudsigelig adfærd, der medfører brand, eksplosion eller risiko for tilskadekomst.

f) Udsæt ikke en batteripakke eller et værktøj for åben ild eller overdreven temperatur. Udsættelse for åben ild eller temperaturer på over 130°C kan medføre eksplosion.

g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne. Forkert opladning eller opladning ved temperaturer uden for det angivne område kan beskadige batteriet og øge risikoen for brand.

6) Service

a) Få foretaget serviceeftersyn af dit elektriske værktøj hos en kvalificeret reparationstekniker, der kun bruger originale reservedele.

Derved sikres det, at sikkerheden ved det elektriske værktøj opretholdes.

b) Udfør aldrig service på beskadigede batteripakker. Service på batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

FORHOLDSREGEL

Hold børn og fysisk svagelige personer på afstand. Når værktøjet ikke er i brug, skal det opbevares utilgængeligt for børn og fysiske svagelige personer.

SIKKERHEDSREGLER FOR AKKU GEVINDSTANGSKLIPPER

1. Sørg for at holde godt fast i værktøjet under anvendelse. Hvis du ikke gør det, kan det resultere i ulykker eller tilskadekomst. (Fig. 1)
2. Hold altid kutteren i god afstand fra fingrene, när du bruger kontakten.
3. Anvend ikke kutteren til skæring af andre typer gevindstænger end gevindstænger af blødt stål. Dette værktøj er specielt designet til at skære tapskruer af blødt stål. Anvendelse af dette værktøj til gevindstænger, der ikke overholder specifikationerne, kan bevirke, at gevindet bliver skævt, så der ikke kan monteres møtrikker. Brug aldrig kutteren til skæring af hærdede bolte, gevindstænger af forskellig størrelse, armeringsjern, etc.
4. Brug en kutter af den rigtige størrelse, alt efter størrelsen af tapskruerne. Anvendelse af en kutter af forkert størrelse kan beskadige tapskruernes gevind eller kutterens kanter.
5. Forvis dig om, at gevindene på tapskruerne og kutteren er i indgreb, før skæringen påbegyndes. Skæring uden at disse forhold er i orden kan bevirke, at såvel tapskruer som kutter lider overlast.
6. Hvis kutteren er påmonteret i den forkerte retning eller hvis bolten til fastgøring af kutteren er løs, vil der være risiko for beskadigelse af kutterens kant og permanent skade på hoveddelen. Vær meget omhyggelig med at påmontere kutteren rigtigt.
7. Skæring af tapskruer på 10 mm eller kortere vil give en utilstrækkelig indgrebslængde mellem kutter og tapskruer, hvilket vil beskadige kutteren. Skær altid med en længde på mere end 10 mm.
8. Ved skæring af tapskruer, der er fastgjort, hvor man ikke rigtigt kan komme til, skal du sørge for, at der er mindst 12 mm mellem tapskruen og det omgivende materiale. Hvis afstanden er mindre end 12 mm, er der risiko for, at kutteren kommer i kontakt med det omgivende materiale, hvilket vil bevirke, at såvel kutter som hoveddel lider overlast.
9. Når kutteren efterses, rengøres eller udskiftes, bør du altid tage batteriet ud af hoveddelen. Kontakten kan aktiveres ved et uheld med en ulykke som resultat.
10. Når værktøjet anvendes i højden, skal du omhyggeligt sikre dig, at der ikke befinder sig nogen personer i området umiddelbart under dig, før du begynder at bruge værktøjet. Anbring værktøjet på et sikkert og stabilt sted, når du lægger det fra dig.

11. Oplad altid batteriet ved en temperatur på 0°C–40°C. Temperaturer på under 0°C resulterer i overopladning, hvilket er farligt. Batteriet kan ikke oplades ved en temperatur på over 40°C. Den mest egnede temperatur for opladning ligger på 20°C–25°C.

12. Brug ikke opladeapparatet kontinuerligt. Når en opladning er til ende, bør man lade opladeapparatet hvile 15 min, før næste batteriopladning.

13. Undgå, at fremmedlegemer trænger ind i hullet til tilslutning af det genopladelige batteri.
14. Skil aldrig det genopladelige batteri eller opladeren ad.
15. Kortslut aldrig det genopladelige batteri. Kortslutning af batteriet forårsager en stor elektrisk strømning og overophedning. Det medfører forbrændinger eller beskadigelse af batteriet.
16. Bortskaf ikke batteriet ved at kaste det på et bål. Hvis batteriet brændes, kan det eksplodere.
17. Skil aldrig det genopladelige batteri eller opladeren ad. Hvis metalgenstande eller brændbare stoffer kommer ind i opladerens ventilationsåbninger, kan det give elektriske stød eller ødelægge opladeren.
18. Når batteriet har nået slutningen af sin levetid, skal du levere det tilbage til den forretning, hvor du købte det. Bortskaf ikke det afladede batteri.
19. Anvendelse af et afladet batteri beskadiger opladeren.
20. Hvis saven anvendes uafbrudt, er der risiko for, at den bliver for varm, hvilket kan føre til skade på motoren og kontakten. Derfor skal du lade værktøjet få en pause, när kabinettet bliver varmt.
21. Sørg for at batteriet er installeret ordentligt. Hvis det er for løst, kan det falde af og forårsage en ulykke.
22. Anvend ikke produktet, hvis værktøjet eller batteriets terminaler (batterifatning) er deforme. Installation af batteriet kan forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.
23. Hold værktøjets terminaler (batterifatning) fri for spåner og støv.
    O Inden brug skal du sørge for, at spåner og støv ikke har samlet sig i området omkring polerne.
    O Under drift skal du forsøge at undgå, at støv og spåner på værktøjet falder ned på batteriet.
    Når du stopper drift eller efter brug må du ikke efterlade værktøjet i et område, hvor det kan udsættes for spåner eller støv, der falder ned. Hvis du gør det, kan det forårsage en kortslutning, der kan resultere i røgudvikling eller antændelse.
24. Anvend altid værktøjet og batteriet ved temperaturer på mellem -5°C og 40°C.

FORHOLDSREGEL OM LITHIUM-ION-BATTERIET

For at forlænge levetiden er lithium-ion-batteriet udstyret med en beskyttelsesfunktion, der kan stoppe strømudladningen.

Hvis situation 1 til 3, der er beskrevet nedenunder, skulle opstå under brug af dette produkt, stopper motoren muligvis, selv om du trykker på kontakten. Dette er ikke selve problemet, men resultatet af beskyttelsesfunktionen.

1. Motoren stopper, hvis der ikke længere er tilstrækkelig med strøm på batteriet.
   Hvis dette skulle ske, skal du straks lade batteriet op.

2. Hvis værktøjet er overbelastet, stopper motoren muligvis. Hvis dette skulle ske, skal du frigive værktøjets kontakt og fjerne årsagerne til overbelastningen. Efter at du har gjort det, kan du anvende værktøjet igen.

3. Hvis batteriet overophedes pga. overbelastning, holder batteriet op med at levere strøm. I tilfælde heraf skal du indstille brugen af batteriet og lade det køle af. Efter at du har gjort det, kan du anvende værktøjet igen.

Vær desuden opmærksom på følgende advarsler og forholdsregler.

ADVARSEL

For på forhånd at forhindre enhver form for batterilækage, varmeudvikling, røgudvikling, eksplosion og antændelse, skal du sørge for at være opmærksom på følgende sikkerhedsforanstaltninger.

1. Sørg for, at spåner og støv ikke samler sig på batteriet.
   O Under arbejdet skal du sørge for, at der ikke falder spåner og støv ned på batteriet.
   ○ Sørg for, at eventuelle spåner og støv, der falder ned på det elektriske værktøj under arbejdet, ikke samler sig på batteriet.

○ Opbevar ikke et ubrugt batteri på et sted, der udsættes for spåner og støv.

○ Før dû lægger et batteri til opbevaring, skal du fjerne eventuelle spåner og støv, der sidder fast på det, og ikke opbevare det sammen med andre metalobjekter (skruer, søm, osv.).

1. Undlad at punktere batteriet med et skarpt objekt som fx et som, slå på det med en hammer, træde på det, kaste med det eller udsætte batteriet for voldsomme stød.

2. Undlad at anvende et tydeligt beskadiget eller deformt batteri.

3. Undlad at anvende batteriet til andre formål end dem, der er angivet.

4. Hvis batteriet ikke oplades helt, selv efter at den angivne opladetid er gået, skal du øjeblikkeligt stoppe yderligere opladning.

5. Undlad at anbringe eller udsætte batteriet for høje temperaturer eller høje tryk som fx inde i en mikroovn, et tørreapparat eller en beholder med højt tryk.

6. Hold det øjeblikkeligt væk fra åben ild, hvis der opdages en lækage eller ubehagelig lugt.

7. Undlad at anvende det på et sted hvor der udvikles kraftig statisk elektricitet.

8. Hvis der opstår batterilækage, ubehagelig lugt, hvis der udvikles varme, batteriet er misfarvet eller deformt eller på nogen anden måde forekommer unormalt under brug, opladning eller opbevaring, skal du øjeblikkeligt fjerne det fra udstyret eller batteriopladeren og indstille brugen.

9. Nedsænk ikke batteriet i væsker, og lad ikke væsker trænge ind. Indtrængen af ledende væske, som f.eks. vand, kan medføre beskadigelse og forårsage brand eller eksplosion. Opbevar batteriet på et køligt, tørt sted, væk fra brændbart materiale. Områder med ætsende gas skal undgås.

10. Du må ikke støde hårdt til skærmpanelet eller ødelægge det. Det kan føre til problemer.

11. Hvis der sidder alkalisk smøremiddel eller skærevæske på batteriet, skal du hurtigt tørre det af med en tør klud. Gør du ikke det, kan det medføre beskadigelse eller forringelse af kabinettet.

FORSIGTIG

1. Hvis du får væske, der er lækket fra batteriet, i øjnene, må du ikke gnide i øjnene, men vaske dem godt med rent vand som fx vand fra vandhanen og straks kontakte en læge.

Hvis det ikke behandles, kan væsken forårsage problemer med øjnene.

1. Hvis du får væske på huden eller tøjet, skal du øjeblikkeligt vaske det af med rigeligt rent vand som fx vand fra hanen. Det er muligt, at det kan give hudirritation.

2. Hvis du opdager rust, ubehagelig lugt, misfarvning, deformering og/eller andre uregelmæssigheder, når du anvender batteriet for første gang, skal du undlade at anvende det og returnere det til din leverandør eller forhandler.

Dansk

ADVARSEL

Hvis der trænger et elektrisk ledende fremmedlegeme ind i terminalen på lithium-ion-batteriet, kan batteriet kortsluttes, hvilket kan medføre brand. Ved opbevaring af lithium-ion-batteriet skal du sørge for at overholde reglerne for følgende indhold.

O Placér ikke elektrisk ledende snavs, som og ledninger som jern- og kobberledning i opbevaringskassen.
○ For at hindre kortslutning skal du sætte batteriet i værktøjet og sætte batteridækslet sikkert på for opbevaring, indtil du ikke længere kan se ventilatoren.

VEDR∅RENDE TRANSPORT AF LITHIUM-ION-BATTERI

Ved transport af lithium-ion-batteri bedes du overholde følgende forholdsregler.

ADVARSEL

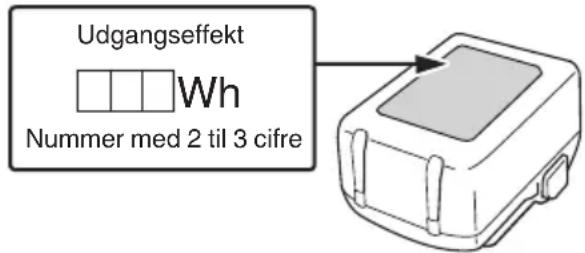

Giv transportfirmaet besked om, at pakken indeholder et lithium-ion-batteri, informér firmaet om batteriets udgangseffekt, og følg transportfirmaets instruktioner, när du arrangerer transport.

○ Lithium-ion-batterier, der overstiger en udgangseffekt på 100 Wh, betragtes som værende i fragtklassificeringen farligt gods og kræver særlige anvendelsesprocedurer.
○ Ved transport til udlandet skal du overholde international lovgivning samt regler og bestemmelser i det land, der transporteres til.

FORHOLDSREGLER FOR USB-ENHEDENS TILSLUTNING (UC18YSL3)

Når et uforudset problem opstår, kan dataene i en USB-enhed tilsluttet til dette produkt, blive ødelagt eller gå tabt. Sørg altid for at sikkerhedskopiere alle indeholdte data i USB-enheden, inden anvendelse med dette produkt. Vær venligst opmærksom på, at vores virksomhed ikke påtager sig nogen form for ansvar for data gemt på en USB-enhed, som bliver ødelagt eller går tabt, eller for skader, der kan opstå med en tilsluttet enhed.

ADVARSEL

O Før anvendelse skal du kontrollere tilslutningen af USB-kablet for defekter eller beskadigelse. Anvendelse af et defekt eller beskadiget USB-kabel kan medføre røgudvikling eller antænding.
○ Når produktet ikke anvendes, skal du dække USB-porten med gummidækslet. Ophobning af støv, osv. i USB-porten kan medføre røgudvikling eller antænding.

BEMÆRK

O Der kan være lejlighedsvis pause under USB- opladning.
○ Når en USB-enhed ikke oplades, skal du fjerne USB-enheden fra opladeren. Gør du ikke det, kan det ikke alene reducere levetiden for en USB-enhed, men også medføre uventede ulykker.

O Det er sandsynligvis ikke muligt at oplade visse USB-enheder alt efter typen af enhed.

BETEGNELSER FOR DELE

Tallene på nedenstående liste svarer til Fig. 1–Fig. 31.

1	Genopladeligt batteri
2	Lås (til batteri)
3	Håndtag
4	Oplader
5	Indikatorlampe for opladning
6	Knap til skift mellem forlæns/baglæns retning
7	Konsol (A) (bevægelig side)
8	Indvendig sekskantbolt
9	Afstandsskive (bruges kun med M6, M8, M10, M12, W5/16 eller W3/8)
10	Begge på siden uden kærv
11	Side med kærv
12	Konsol (B) (stationær side)
13	Tapskrue
14	Kutter
15	Korrekt indgreb
16	Udløserkontakt
17	Fodoverflade
18	Tapskrue fastgjort i loftet
19	Overskærm
20	Måleskala
21	Dæksel
22	Krog
23	Lås (til krog)
24	Trimmer
25	Tang
26	Fast kutter
27	Bevægelig kutter
28	Skærestilling
29	Nødvendig længde
30	Bolt på greb
31	Stram
32	Løsn
33	Måleposition
34	Hul (til knopskrue)
35	Længde (skærestilling - måleskala (hoveddel)) = 43 [mm]
36	Måleskala (hoveddel)
37	LED-lampe
38	Opsamlingskasse
39	Lås (til opsamlingskasse)
40	Kabinet
41	Skyder (legeme)
42	Skyder (opsamlingskasse)
43	Skulderrem
44	Krog (A)
45	Brud
46	Deformation
47	Fire kanter på kutteren
48	Sekskantet skruenøgle
49	Indikatorkontakt for resterende batteri
50	Indikatorlampe for resterende batteri
51	Skærmpanel

SYMBOLER

ADVARSEL

Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden du begynder at bruge maskinen.

	CL18DA: Akku gevindstangsklipper
	Brugeren skal læse betjeningsvejledningen for at mindske risikoen for skader.
	Kun for EU-landeElektrisk værktøj må ikke bortskaffes som almindeligt husholdningsaffald!I henhold til det europæiske direktiv 2012/19/EU om bortskaffelse af elektrisk og elektronisk udstyr og gældende national lovgivning skal brugt elværktøj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.
	Jævnstrøm
V	Nominel spænding
n_0	Hastighed uden belastning
	Kobl batteriet fra
	Advarsel
	Forbudt handling

SPECIFICATIONER

1. Elektrisk værktøj

Model CL18DA
Slaglængde uden belastning 28 min -1
Kapacitet	Gevindstænger af blødt stål	M12, M10, M8, M6, W1/2, W3/8, W5/16
	Gevindstænger af rustfrit stål	W3/8
Genopladeligt batteri BSL1815-BSL36B18X
Vægt*1		3,1–3,6 kg

*1 Vægt: I henhold til EPTA-procedure 01/2014 Alt efter monteret batteri Den tungeste vægt måles med BSL36B18X.

1. Batteri (sælges separat)

Model Spænding			Batteriets kapacitet
BSL36A18X 36	/ 18 V *	1	2,5 / 5,0 Ah *1

*1 Værktøjet selv vil automatisk skifte over.

STANDARDTILBEH∅R

	CL18DA
	NNP
M6 kutter 2
M6 afstandsskive 2
M8 kutter 2
M8 afstandsskive 2
M10 kutter 2
M10 afstandsskive 2
W3/8 afstandsskive 2
M8 Trimmer 1
Sekskantnøgle 1
Måleskala 1
Opsamlingskasse	1
Stabelbar kasse	1
Skulderrem	1

Der forbeholdes ret til ændringer i standardtilbehør uden varsel.

Dansk

EKSTRAUDSTYR (forhandles separat)

1. Batteri

Ved at fastgøre skulderremmen til krogen (A), der følger med dette produkt, kan du bære produktet som vist på Fig. 23.

FORSIGTIG

O Justér skulderremmen til en passende længde, før du bruger den.

O Brug ikke skulderremmen, hvis den er beskadiget.

Ret til ændringer i extra tilbehøret forbeholdes.

ANVENDELSER

O Skæring af tapskruer af blødt stål.

UDTAGELSE/ILÆGNING AF BATTERI

1. Udtagning af batteriet

Hold godt fast om håndtaget, tryk smæklåsene for batteriet ind og tag batteriet ud. (Se Fig. 2).

FORSIGTIG

Batteriet må under ingen omstændigheder kortsluttes.

2. Ilægning af batteri

Indsæt batteriet så polerne passer (Se Fig. 2).

OPLADNING

Inden det elektriske værktøj tages i brug, oplades batteriet som følger.

1. Tilslut opladerens netkabel til kontakten.

Ved tilslutning af opladerens stik til en stikkontakt, blinker indikatorlampen for opladning rødt. (Se Tabel 1)

2. Sæt batteriet i opladeren.

Sæt batteriet ordentligt i opladeren som vist i Fig. 3 (på side 2).

3. Opladning

Når et batteri sættes i opladeren, begynder opladningen, og indikatorlampen for opladning lyser konstant blåt.

Når batteriet er fuldt opladet, lyser indikatorlampen for opladning grønt. (Se Tabel 1)

(1) Indikation for indikatorlampe for opladning Indikationerne for indikatorlampen for opladning er som vist i Tabel 1, alt efter opladerens eller det genopladelige batteris tilstand.

Tabel 1: Indikationer for indikatorlampe for opladning

TIL/FRA i intervaller på 0,5 sek.(R∅D)	Før opladning *1
Lyser i 0,5 sek. i intervaller på1 sek. (BLÅ)	Ladet op til mindreend 50%
Lyser i 1 sek. i intervaller på0,5 sek. (BLÅ)	Ladet op til mindreend 80%
Lyser vedvarende (BLÅ)	Ladet op til mereend 80%
Lyser vedvarende (Kontinuerligbrummelyd: Ca. 6 sek.) (GR∅N)	Opladning fuldført
TIL/FRA i intervaller på 0,3 sek.(R∅D)	Standby på grund afoverophedning *2
TIL/FRA i intervaller på 0,1 sek.(Periodisk brummelyd: Ca.2 sek.) (LILLA)	Opladning er umulig*3

BEMÆRK

*1 Hvis den røde lampe bliver ved med at blinke efter montering af opladeren, skal du kontrollere for at bekræfte, at batteriet er blevet sat helt i.
*2 Batteriet er overophedet. Ude af stand til at oplade. Selvom opladningen starter, når batteriet er kølet af, endda mens det sidder i, er den bedste fremgangsmåde at fjerne batteriet og lade det køle af på et skyggefuldt sted med god ventilation før opladning.

*3 Funktionsfejl i batteri eller oplader

- Sæt batteriet helt i.

- Kontrollér for at bekræfte, at der ikke sidder fremmedlegemer fast i batterifatningen eller batteriterminalerne. Hvis der ikke er nogen fremmedlegemer, er det muligt, at batteriet eller opladeren ikke fungerer korrekt. Lad et autoriseret servicecenter se på problemet.

○ Når batteriopladeren har været anvendt kontinuerligt, opvarmes den, hvorved årsagen til fejl opstår. Når opladningen er fuldført, skal du vente 5 minutter inden næste opladning.

(2) Vedrørende batteriets temperaturer og opladningstid (Se Tabel 2)

Tabel 2

Model UC18YSL3
Batteritype Li-ion
Opladningsspænding 14,4-18 V
Temperaturer, hvor batteriet kan genoplades		0°C-50°C
Opladningstid for batterikapacitet ca. (ved 20°C)	1,5 Ah 15	min
	2,0 Ah 20	min
	2,5 Ah 25	min
	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32	min
	6,0 Ah 38	min
Opladningstid for multispændingsb atteriets kapacitet ca. (ved 20°C)	1,5 Ah(x 2 enheder)	20 min
	2,5 Ah(x 2 enheder)	32 min
	4,0 Ah(x 2 enheder)	52 min
Antal battericeller 4-10
Opladningsspænding for USB 5 V
Opladningsstrøm for USB 2 A
Vægt 0,6 kg

BEMÆRK

○ Genopladningstiden kan variere alt efter den omgivende temperatur og strømkildens spænding.

○ Hvis opladningen tager lang tid

- Opladningen tager længere tid ved meget lave omgivende temperaturer. Oplad batteriet på et varmt sted (såsom indendørs).

– Blokér ikke udluftningen. Ellers overopheder opladeren indeni, og dens ydeevne reduceres.

– Hvis køleventilatoren ikke virker, skal du kontakte et autoriseret HiKOKI-servicecenter for reparation.

4. Tag opladerens netkabel ud af kontakten.

5. Hold godt fat om opladeren, og træk batteriet ud. BEMÆRK

Sørg for at trække batteriet ud af opladeren efter brug, og opbevar det derefter.

Vedrørende elektrisk udladning i tilfælde af nye batterier osv.

Idet den kemiske substans inde i nye batterier samt batterier, der ikke har været anvendt i længere tid, ikke er aktiveret, kan den elektriske udladning være lav ved brug af batterierne første og anden gang. Dette er et midlertidigt fænomen, og den tid, der normalt er påkrævet til genopladning, gendannes ved at genoplade batterierne 2–3 gange.

Sådan forlænger du batteriernes ydeevne.

(1) Genoplad batterierne, før de aflades helt. Når du synes, at strømmen til værktøjet bliver svagere, skal du indstille brugen af værktøjet og genoplade dets batteri. Hvis du bliver ved med at anvende værktøjet og udtømme den elektriske strøm, kan du beskadige batteriet, og dets levetid forkortes.
(2) Undgå genopladning ved høje temperaturer. Et genopladeligt batteri er varmt umiddelbart efter brug. Hvis et sådant batteri genoplades straks efter brug, forringes den kemiske substans inde i batteriet, og batteriets levetid forkortes. Lad batteriet ligge, og genoplad det, når det har kølet af i et stykke tid.

SÅDAN GENOPLADES USB-ENHED

○ Opladning af USB-enhed i en stikkontakt (Fig. 30 (a))

○ Opladning af USB-enhed og batteri i en stikkontakt (Fig. 30 (b))

O Sådan genoplades USB-enhed (Fig. 31)

FORUD FOR BETJENING

1. Forberedelse og kontrol af arbejdsområdet Kontroller efter at arbejdsstedet er i overensstemmelse med alle betingelserne beskrevet under forsigtighedsreglerne.
2. Kontrol af batteriet

Kontroller efter, at batteriet er rigtigt sat i. Hvis det løsner sig, kan det falde ud og forårsage ulykker.

1. Indstilling af knappen til skift mellem forlæns/baglæns retning

(1) Tryk på denne knap fra højre som vist i Fig. 4 (a). Skæring er mulig.
(2) Hvis knappen til skift mellem forlæns/baglæns retning sættes i den låste stilling som vist i Fig. 4 (b), starter motoren ikke, selv om der trykkes på aftrækkerkontakten. Sæt knappen til skift mellem forlæns/baglæns retning i den låste (Fig. 4 (b)) stilling, når du bærer eller opbevarer hoveddelen eller når du stopper værktøjet.
(3) Tryk knappen til skift mellem forlæns/baglæns retning fra venstre som vist i Fig. 4 (c). Med knappeen holdt nede trykkes på aftrækkerkontakten, så kutteren kan fjernes fra tapskruen. Brug kun denne stilling, hvis

Dansk

batteriet er svagt, og værktøjet stopper under skæringen. Sluk straks for værktøjet med kontakten, när kutteren er taget fra tapskruen.

FORSIGTIG

Forsøg ikke at skære i den modsatte stilling (Fig. 4 (c)). Hvis du forsøger at skære i denne stilling, vil motoren blive overbelastet, og skæring er umulig. Tryk aldrig hårdt ned på hoveddelen, da dette kan beskadige væekrøjet.

4. Kontroller kutterstørrelse, retningen af befæstelsesdel, påspændingsbolt og afstandsskive.

(1) Størrelsen af den anvendte kutter afhænger af størrelsen af den tapskrue, der skal skæres. Sørg for at anvende en kutter, der modsvarer størrelsen af den tapskrue, der skal skæres.

(2) Når du ændrer installationsposition af en kutter, skal kutterne placeres i de korrekte positioner i forhold til hinanden. Set fra forsiden (dækselsiden) på værktøjslegemet, skal hakkerne på kutternes sider placeres, så delene og er arrangeret som vist på Fig. 5 (a).

(3) Brug sekskantnøglen (tilbehør) til at sikre dig, at imbusbolten til fastgøring af kutteren er forsvarligt strammet (Fig. 5). Anvendelse af udstyret, hvis bolten er løs, kan nedføre beskadigelse af såvel hoveddel som kutter.

(4) Det kan være nødvendigt at påsætte særlige afstandsskiver på kutteren, afhængigt af sørrelsen af tapskruerne.

[1] Ved brug af en M6, M8, M10, W5/16 kutter Sæt kutteren i tilbehørsrillen på beslaget, sæt den særlige afstandsskive og afstandsskiven W3/8 ind mellem kutteren og beslaget, og stram derefter med imbusbolten til at spænde og fastgøre. (Fig. 28)

[2] Ved brug af en M12, W3/8 kutter Sæt skæreren i skærerens tilbehørsrille på beslaget, sæt den særlige afstandsskive ind mellem skæreren og beslaget, og anvend derefter imbusbolten til at spænde og fastgøre. (Fig. 28)

FORSIGTIG

Som vist på Fig. 5 (b), vil gevindfordybningerne på tapsskruen og gevindet på kutteren ikke være i indgreb, hvis kutterne kombineres på en sådan måde, at begge siderne både med og uden kærv eller med kærv vender udad. Dette kan bbeskadige kutterkanten og/eller være årsag til til slid, så hoveddelen hurtigt lider skade.

BEMÆRK

Ved anvendelse af W1/2 kutteren er det ikke nødvendigt at anvende afstandsskiver.

For detaljer henvises til afsnittet om "KUTTERENS LEVETID OG DENS UDSKIFTNING".

SÅDAN ANVENDES PRODUKTET

FORSIGTIG

○ Lad aldrig kutteren komme i nærheden af fingrene, när triggerkontakten anvendes.

○ Efter skæringen er den skårne del af tapskruen meget skarp og derfor farlig. Udvis den allerstørste forsigtighed, när du tager på tapskruen.

1. Almindelig skæremetode

(1) Anbring den tapskrue, der skal skæres, i kutteren på siden med konsollen (B) som vist på Fig. 6, og forvis dig om, at gevindene er i indgreb med hinanden.

(2) Hold tapskruen vandret og skær tapskruen ved at trykke aftrækkerkontakten helt ind (Fig. 7).

(3) Efter skæring af en gevindstang stopper kutteren automatisk i helt åben tilstand, hvis udløserkontakten stadig er trukket. Efter det automatiske stop skal udløserkontakten slippes.

FORSIGTIG

Når der trækkes kontinuerligt i udløserkontakten, stopper kutteren automatisk i den helt åbne tilstand. (Automatisk stopfunktion) Hvis kontakten slippes midtvejs i kutterens bevægelse, stopper kutteren i denne position.

2. Antal skæringer (pr. batteriopladning)

Se skemaet herunder angående antallet af skæringer pr. Bbatteriopladning.

Tabel 3

Gevindstang størrelse	Blødt stål* (S235JR)	Rustfrit stål* (EN 1.4301)
W5/16 Ca. 2	100 —
W3/8 Ca. 1	400 Ca. 750
W1/2 Ca. 4	00 —
M6 Ca. 3	50 —
M8 Ca. 1	50 —
M10 Ca. 1	150 —
M12 Ca. 7	70 —

* Ved brug af batteri BSL36A18X

Antallet af skæringer kan også variere lidt, afhængigt af lufttemperaturen, batteriets tilstand og kutterens tilstand.

3. Stationært skærearbejde (Fig. 8)

Ved stationær skæring stilles produktet med dets fodflader sikkert på gulvet, gevindstangen føres ind i den gevindskårne del af den faste skærer på siden med BESLAGET (B), hvorefter skæringen udføres.

4. Skæring af tapskeruer, der allerede er fastgjort (Fig. 9)

Ved skæring af en gevindstang, der hænger ned fra overskærmen, skal gevindstangen indsættes, så gevindtoppene passer korrekt ind i skæreren på siden med beslaget (B), og træk udløserkontakten helt ud for at skære gevindstangen.

FORSIGTIG

○ Ved skæring af en gevindstang, der hænger ned, skal du holde fast i den del af gevindstangen, der skal skæres af, for at forhindre den i at falde ned. Vær forsigtig med afskårne gevindstænger, der falder ned. De skaber risiko for ulykker eller personskade.

○ Tør snavs af overfladen på produktets dæksel med en tør klud. Hvis der er snavs på overfladen af dækslet, kan det overføres til overskærmen.

O Hvis du ikke har brug for måleskalaen, skal du fjerne den før brug.

5. Fjernelse af gevindstangen fra enheden under skæring

Hvis batteriet bliver afladet, mens der skæres, så motoren holder op med at dreje, eller den stopper, fordi en gevindstang sætter sig fast under skæring, trækkes der i udløserkontakten, mens der trykkes på knappen til skift mellem forlæns/baglæns retning i baglæns retning. Motoren begyder nu at dreje i modsat retning, hvorefter det er muligt at tage tapskruen ud af kutteren (Fig. 10).

FORSIGTIG

○ Sæt kun i baglæns position, hvis det resterende batteriniveau er lavt, og motoren stopper med at dreje, mens der skæres en gevindstang, eller hvis den stopper, fordi en gevindstang sætter sig fast under skæring.

O Hvis du fjerner kutteren fra gevindstangen og fortsætter med at holde udløserkontakten trukket, stopper kutteren automatisk i helt åben tilstand.
○ Hvis du forsøger at skære en gevindstang i baglæns position, bliver motoren overbelastet, og den skærer ikke. Dette belaster også værktøjslegemet for meget og kan beskadige enheden, så skær ikke, når værktøjet er i baglæns skæreposition.

6. Anvendelse af krogen

Krogen kan anvendes til at hænge midlertidig ophængning af DDDværktøjet under anvendelsen (Fig. 11).

FORSIGTIG

○ Krogen må aldrig anvendes til at hænge enheden fast på dig selv.
○ Vedanvendelse af krogen skal du sørge for, at hovedenheden ikke kan glide og falde af eller blive ustabil af vind osv.
O Hæng aldrig enheden i dit bælte eller dine bukser, da dette kan medføre ulykker. (Fig. 13)
○ Brug ikke krogen, hvis den er meget bøjet, revnet eller har andre abnormiteter.

BEMÆRK

Under almindelig anvendelse eller opbevaring skal krogen sættes i riglen på undersiden af værktøjet. (Fig. 12)

7. Anvendelse af trimmeren

BEMÆRK

Brug en specialtrimmer, der er passer til tapskruens størrelse.

Hvis det er svært at få møtrikken til skærepositionen, kan du enten bruge en tang til at stramme møtrikken eller en ekstra trimmer til at fjerne graten på skruens gevind. Sæt gevindstangen i hullet på trimmeren. Anvend en tang til at fastholde gevindstangen og drej trimmeren 5 eller 6 gange for at fjerne graterne efter skæringen, og drej derefter i den modsatte retning for aftagning af trimmeren (Fig. 14).

FORSIGTIG

Denne trimmer er specielt beregnet til at anvendes som tapskrueklipper. Graterne på gevindstænger, der er skåret med en nedstryger eller en pladeslibemaskine, er for stor til denne trimmer således, at trimmeren ikke roterer, og graten ikke kan fjernes.

Når trimmeren ikke er i brug, skal den opbevares i værktøjslegemet. (Fig. 15)

Afhængigt af hvordan kutteren er fastgjort, vil der være en forskellig mængde grater omkring enden på den afskårne gevindstang efter skæring.

Hvis kutteren er fastgjort på fastgørelsespunktet i venstre side set forfra (dækselsiden), så kutterens hak vender opad. (Fig. 16 [A])

Der vil være få græter på siden Fig. 16 (a) og mange grater på siden Fig. 16 (b). Hvis du udskifter og fastgør kutterne igen som vist på Fig. 16 [1] til [4], er det muligt at skære i lange perioder i den tilstand, der er vist på Fig. 16 (a) (b). Hvis kutteren er fastgjort på fastgørelsespunktet i højre side set forfra (dækselsiden), så kutterens hak vender opad.

(Fig. 17 [A])

Der vil være mange grater på siden Fig. 17 (a) og få grater på siden Fig. 17 (b). Hvis du udskifter og fastgør kutterne igen som vist på Fig. 17 [1] til [4], er det muligt at skære i lange perioder i den tilstand, der er vist på Fig. 17 (a) (b).

FORSIGTIG

Hvis du bruger en kutter, der ikke har indgraverede numre, skal du bruge hakket som visuel vejledning, når du ændrer fastgørelsesretning på kutteren. Metoden til at ændre retningen er den samme som for Fig. 16 og 17.

8. Anvendelse af måleskalaen

Hvis du bruger den medfølgende måleskala, skal du efter justering til den nødvendige længde med måleskalaen fastsætte måleskalaen med knopbolten og derefter udføre skærearbejdet. (Fig. 18 (a)) Den kan bruges på samme måde på den modsatte side. (Fig. 18 (b)) Hvis du bruger måleskalaen på hoveddelen, skal du justere til den nødvendige længde med måleskalaen, der er fastgjort til værktøjslegemet, og derefter udføre skærearbejdet. (Fig. 19)

9. Anvendelse af LED-lys

Når der trækkes i kontakten, lyser LED'en. LED'en slukker omkring 10 sekunder efter, at kontakten er sluppet. (Fig. 20)

FORSIGTIG

Se ikke direkte ind i lyset, og ret ikke lyset mod andres øjne. Hvis lyset skinner kontinuerligt ind i øjnene, kan det skade øjnene.

10. Automatisk stopfunktion

Efter skæring af en gevindstang stopper skæreren automatisk i helt åben tilstand, hvis der trækkes kontinuerligt i kontaktudløseren.

BEMÆRK

Også ved rotation i modsat retning stopper kutteren automatisk i den helt åbne tilstand, hvis der trækkes kontinuerligt i udløserkontakten.

○ Hvis der trækkes i kontakten ved rotation i den modsatte retning, mens skæreren er i den helt åbne tilstand, fungerer værktøjet ikke.

11. Værktøjets beskyttelsesfunktion

Hvis du forsøger at skære i et materiale, der overstiger skærekapaciteten, f.eks. armeringsjern eller en gevindstang af en størrelse, der ikke er egnet til kutteren, eller hvis du arbejder kontinuerligt, og værktøjslegemet overophedes, aktiveres beskyttelsesfunktionen på værktøjet, og skæring er ikke mulig.

BEMÆRK

O Når værktøjet stoppes af beskyttelsesfunktionen, blinker LED'en.
O Hvis enheden stoppes af beskyttelsesfunktionen, fungerer den kun i retningen for den "baglæns position".

12. Anvendelse af opsamlingskassen

For at fastgøre opsamlingskassen skal du, mens du trykker på venstre og højre lås, justere skyderne på værktøjslegemet og opsamlingskassen og derefter fastgøre opsamlingskassen. (Fig. 21) For at fjerne opsamlingskassen skal du følge ovenstående instruktioner i omvendt rækkefølge. Ved bortskaffelse af spåner og støv skal låget drejes og åbnes som vist på Fig. 22.

BEMÆRK

Ved skæring af lange gevindstænger skal opsamlingskassen fjernes, eller låget åbnes, när enheden anvendes, som vist på Fig. 22.

13. Om indikatoren for resterende batteri

Når der trykkes på indikatorkontakten for resterende batteri, lyser indikatorlampen for resterende batteri, og den resterende effekt i batteriet kan kontrolleres. (Fig. 29) Når du fjerner fingeren fra indikatorkontakten for resterende batteri, slukkes indikatorlampen for resterende batteri. Tabel 4 viser tilstanden for indikatorlampen for resterende batteri samt batteriet resterende effekt.

Tabel 4

Lyser;Batteriet har over 75% af sin effekt tilbage.

Dansk

	Lyser;Batteriet har omkring 50%-75% af sin effekt tilbage.
	Lyser;Batteriet har omkring 25%-50% af sin effekt tilbage.
	Lyser;Batteriet har mindre end 25% af sin effekt tilbage.
	Blinker;Batteriet er næsten tomt. Genoplad batteriet snarest muligt.
	Blinker;Udladning sat i bero på grund af høj temperatur. Fjern batteriet fra værktøjet, og lad det køle helt af.
	Blinker;Udladning sat i bero på grund af fejl eller funktionsfejl. Problemet kan være batteriet, så henvend dig til din forhandler.

BEMÆRK

○ Hvis du bruger et Multi-volt batteri, skal du se på indikatorlampen på batteriet for at se, hvor meget strøm der er tilbage på batteriet.
O Undgå at udsætte kontaktpanelet for stød eller brud. Det kan føre til problemer.
○ For at spare på batteriforbruget, lyser indikatorlampen for resterende batteri kun, när der trykkes på indikatorkontakten for resterende batteri.

KUTTERENS LEVETID OG DENS UDSKIFTNING

1. Kutterens levetid

Som vist i Fig. 24 kan gentagen skæring være årsag til at kutterens kant brækker eller bliver skæv. Anvendelse af kutteren i denne tilstand kan give grater på skærestedet på gevindstængerne, således at gevindene bliver skæve. Dette forhindrer en ren afskæring og gør det umuligt at sætte møtrikken ind. Som vist i Fig. 25 er der en kant på fire steder på kutteren. Brug metoden beskrevet i Fig. 27 at ændre kutterens monteringsretning, så der bliver i alt fire anvendelsesmuligheder. Hvis møtrikken ikke passer til gevindet på grund af brud eller skævhed i kanten, skal du ændre kutterens retning, så du bruger en kant uden brud eller skævhed eller udskifte med en ny kutter.

2. Ændring af kutterens monteringsretning eller udskiftning af kutteren

(1) Før fjernelse:

[1] Sæt knappen til skift af forlæns/baglæns retning til den läste stilling (Fig. 4 (b)).
[2] Tag det genopladelige batteri ud af hoveddelen.
(2) Afmontering

Tag imbusbolten af ved hjælp af sekskantnøglen. Det er nu muligt at fjerne kutter og afstandsskive (Fig. 26).

(3) Før fastgørelse

[1] Der er fire skæresteder på kutteren. Som vist i Fig. 27er det muligt at anvende en kutter fire gange ved at ændre kutternes installationspositioner.
[2] Når du ændrer installationsposition af en kutter, skal kutterne placeres i de korrekte positioner i forhold til hinanden.

Set fra forsiden (dækselsiden) på værktøjslegemet, skal

hakkerne på kutternes sider placeres, så delene og er arrangeret som vist på Fig. 5 (a).

[3] Fil delene ud med en hammer, hvis der er brud på kutterkanten eller den er skæv eller hvis der er buler på kutter-befæstelsesdelen.
[4] Fjern alle evt. filspåner på kutter-befæstelsesdelens not på konsollen med en børste.

FORSIGTIG

Som vist i Fig. 5 (b) vil gevindfordybningerne på tapsskruen og gevindet på kutteren ikke være i indgreb, hvis kutterne kombineres på en sådan måde, at begge siderne både med og uden kærv eller med kærv vender udad. Dette kan bbeskadige kutterkanten og/eller være årsag til til slid, så hoveddelen hurtigt lider skade.

O Hvis du bruger en kutter, der ikke har indgraverede numre, skal du bruge hakket som visuel vejledning, når du ændrer fastgørelsesretning på kutteren. Metoden til at ændre retningen er den samme som for Fig. 27.

(4) Fastgørelse

[1] Ved brug af en M6, M8, M10, W5/16 kutter Sæt kutteren i tilbehørsrillen på beslaget, sæt den særlige afstandsskive og afstandsskiven W3/8 ind mellem kutteren og beslaget, og stram derefter med imbusbolten til at spænde og fastgøre. (Fig. 28)

[2] Ved brug af en M12, W3/8 kutter Sæt skæreren i skærerens tilbehørsrille på beslaget, sæt den særlige afstandsskive ind mellem skæreren og beslaget, og anvend derefter imbusbolten til at spænde og fastgøre. (Fig. 28)

BEMÆRK

Ved anvendelse af W1/2 kutteren er det ikke nødvendigt at anvende afstandsskiver.

FORSIGTIG

O Imbusbolten bør strammes tilstrækkeligt med sekskantnøglen.
Brug special-kuttere og afstandsskiver, der passer til tapskruens størrelse. Anvendelse af kuttere og afstandsskiver af forkert størrelse eller sammenblanding af dem kan beskadige tapskruen og kutteren.

VEDLIGEHOLDELSE OG EFTERSYN

ADVARSEL

Sørg for at fjerne det genopladelige batteri fra enheden under inspektion og rengøring.

1. Pleje efter brug

Efter brug skal enheden rengøres med en børste eller lignende, især omkring skærestedet på kutteren.

2. Eftersyn af monteringsskruerne

Efterse regelmæssigt alle monteringsskruer, og sørg for, at de er spændt ordentligt. Hvis nogle af skruerne er løse, skal du omgående spænde dem igen. Hvis du ikke gør det, kan det medføre alvorlig fare.

3. Udvendig rengøring

Når det elektriske værktøj er snavset, kan du tørre det af med en blød, tør klud eller en klud fugtet med sæbevand. Brug ikke kloropløsning, benzin eller fortynder, da disse væsker opløser plastik.

4. Inspektion af terminaler (værktøj og batteri)

Efterse for at sikre dig, at spåner og støv ikke har samlet sig på terminalerne.

Kontrollér med mellemrum før, under og efter betjening.

FORSIGTIG

Fjern eventuelle spåner og støv, som måtte have samlet sig på terminalerne.

Hvis du ikke gør det, kan det forårsage funktionsfejl.

5. Opbevaring

Opbevar det elektriske værktøj og batteriet på et sted, hvor temperaturen er under 40°C, og som er udenfor børns rækkevidde.

BEMÆRK

Opbevaring af lithium-ion-batterier.

Sørg for, at lithium-ion-batterierne er blevet ladet helt op, inden de opbevares.

Længerevarende opbevaring (3 måneder eller derover) af batterier med en lille ladning kan resultere i en forringelse af ydeevnen, reducere brugstiden for batterierne væsentligt eller gøre, at batterierne ikke kan bevare en opladning.

Dog kan væsentligt reduceret brugstid for batterierne muligvis genoprettes ved hjælp af gentaget opladning og brug af batterierne to til fem gange.

Hvis brugstiden for batterierne er ekstremt kort på trods af gentaget opladning og brug, bør du betragte batterierne som udtjente og købe nogle nye.

6. Autoriseret HiKOKI-servicecenter:

Se https://hikoki-powertools.eu for adresser.

FORSIGTIG

Ved anvendelse og vedligeholdelse af el-værktøj skal de sikkerhedsregler og standarder, som gælder i hvert enkelt land, nøje overholdes.

Vigtig meddelelse angående batterier til ledningsfri elektriske værktøjer fra HiKOKI

Brug altid et af vores designerede originale batterier. Vi kan ikke garantere for sikkerheden og ydelsen af vores ledningsfri elektriske værktøj ved brug af andre batterier end dem, vi har angivet, eller hvis batteriet skilles ad og ændres (som f.eks. adskillelse og udskiftning af celler eller andre indvendige dele).

GARANTI

Vi yder garanti på elektriske værktøjer fra HiKOKI i henhold til lovmæssige/nationale særbestemmelser alt efter land. Denne garanti dækker ikke defekter eller beskadigelse som følge af mishandling, misbrug eller normal slitage. I tilfælde af klager bedes du indsende det elektriske værktøj, samlet med det GARANTIBEVIS, der forefindes i slutningen af denne håndteringsvejledning, til et HiKOKI-autoriseret servicecenter.

BEMÆRK

Grundet HiKOKI's løbende forskning og udvikling kan specifikationerne heri ændres uden forudgående varsel.

Information om luftbåren støj og vibration

De målte værdier blev fastsat i overensstemmelse med EN62841 og erklæret i overensstemmelse med ISO 4871.

Det afmälte A-vægtede lydniveau: 78 dB (A)

Det afmålte A-vægtede lydtryksniveau: 70 dB (A)

Usikkerhed K: 1,5 dB (A).

Brug høreværn.

Samlede værdier for vibration (triaxvektorsum) fastlagt i henhold til EN62841.

Tapskrueskæring:

Vibrations-emission værdi ah < 0,8 m/s²

Usikkerhed K = 1,5 m/s²

Den erklærede samlede vibrationsværdi og den erklærede støjemissionsværdi er blevet målt i overensstemmelse med en standardtestmetode og kan anvendes til at sammenligne et værktøj med et andet.

De kan også anvendes i en foreløbig vurdering af eksponeringen.

ADVARSEL

○ Vibrationen og støjemissionen under den faktiske brug af det elektriske værktøj kan afvige fra den erklærede samlede værdi, alt efter hvilke måder værktøjet anvendes på, især hvilken type arbejdsemne der behandles; og
○ For at identificere sikkerhedsforanstaltningerne til beskyttelse af brugeren, er der foretaget en vurdering af eksponeringen ved brug under virkelige forhold (hvor der er taget højde for alle dele af betjeningscyklen, som fx når værktøjet er slukket, og når det kører i tomgang, udover tiden, det tager, fra der trykkes på aftrækkeren).

GENERELLE SIKKERHETSFORHOLDSREGLER FOR ELEKTROVERKT∅Y

ADVARSEL

Faren for elektrisk støt vil være større dersom du er jordet.

Når du transporterer et litiumionbatteri, må du følge følgende forholdsregler.

ADVARSEL

O Ikke bruk skulderreimen hvis den er skadet.

Når du kobler batteriladerens kontakt til en stikkontakt, vil indikatorlampen blinke rødt. (Se Tabell 1)

2. Sett batteriet i laderen.

Sett batteriet fast i laderen som vist i Fig. 3 (på side 2).

3. Lading

Når du setter inn et batteri i laderen starter oppladingen og ladeindikatorlampen blinker blått.

Når batteriet er helt oppladet, vil ladeindikatorlampen lyse grønt. (Se Tabell 1)

(1) Ladeindikatorlampe indikasjon

○ Lade opp en USB-enhet fra et strømuttak (Fig. 30 (a))
○ Lade opp en USB-enhet og et batteri fra et strømuttak (Fig. 30 (b))
O Hvordan lade opp en USB-enhet (Fig. 31)

F∅R BRUK

Det er ikke nødvendig med mellomstykke til modell W1/2.

4. Kutte nagler som allerede er sitter fast (Fig. 9)

O Hvis du ikke trenger målestokken, fjerner du den før bruk.

Det er ikke nødvendig med mellomstykke til modell W1/2.

FORSIKTIG
