Rodzaj produktu	Bezprzewodowa przecinarka do gwintowanych prętów
Marka	HiKOKI
Model	CL18DA
Zasilanie	Akumulator Li-ion 18 V (wielonapięciowy 18/36 V)
Wydajność cięcia (stal miękka)	M6, M8, M10, M12, W5/16, W3/8, W1/2
Wydajność cięcia (stal nierdzewna)	W3/8
Prędkość biegu jałowego	28 min⁻¹
Waga (w zależności od akumulatora)	3,1 do 3,6 kg
Poziom ciśnienia akustycznego	70 dB(A) (niepewność K=1,5 dB)
Poziom mocy akustycznej	78 dB(A) (niepewność K=1,5 dB)
Wibracje (cięcie pręta)	< 0,8 m/s² (K=1,5 m/s²)
Główne funkcje	Automatyczne zatrzymanie, obrót w przód/tył, oświetlenie LED, wskaźnik akumulatora, hak, pojemnik zbiorczy, skala pomiarowa, wbudowany gratownik
Bezpieczeństwo	Blokada przełącznika, ochrona przed przeciążeniem i przegrzaniem, zatrzymanie awaryjne przy obrocie w tył
Konserwacja i czyszczenie	Regularnie czyścić wióry wokół noża, sprawdzać śruby, przecierać suchą szmatką, przechowywać w temperaturze poniżej 40°C
Części zamienne i naprawialność	Wymienne noże (4 krawędzie), przekładki, gratownik, klucz imbusowy; naprawa przez autoryzowany serwis HiKOKI
Dołączone akcesoria	Noże (M6, M8, M10, W3/8), przekładki, gratownik, klucz imbusowy, skala, pojemnik, pasek na ramię, składane pudełko
Gwarancja	Zgodna z przepisami krajowymi; z wyłączeniem wad wynikających z użytkowania lub normalnego zużycia

Często zadawane pytania - CL18DA HiKOKI

Jak zainstalować akumulator w narzędziu?

Włóż akumulator do gniazda, zachowując biegunowość, aż do usłyszenia kliknięcia. Aby go wyjąć, przytrzymaj uchwyt i naciśnij zatrzask akumulatora.

Jak prawidłowo ciąć śrubę gwintowaną?

Ustaw przełącznik przód/tył w pozycji do przodu. Włóż śrubę do noża od strony podpory (B), wyrównując gwinty. Pociągnij włącznik do końca, aby przeciąć. Narzędzie zatrzyma się automatycznie w pozycji otwartej po cięciu.

Co zrobić, jeśli akumulator rozładuje się podczas cięcia?

Ustaw przełącznik przód/tył w pozycji do tyłu, przytrzymując włącznik, aby obrócić silnik w przeciwnym kierunku i uwolnić śrubę. Zwolnij włącznik po wyjęciu.

Jak wymienić nóż?

Wyjmij akumulator. Odkręć śrubę z łbem sześciokątnym za pomocą dołączonego klucza. Wymień nóż i przekładkę zgodnie z rozmiarem śruby. Upewnij się, że nacięcia ostrzy są prawidłowo ustawione (Rys. 5a). Dokręć mocno.

Jak używać skali pomiarowej?

Przymocuj skalę do narzędzia za pomocą pokrętła po ustawieniu żądanej długości. Użyj jej do cięcia z dokładną długością. Zdejmij, jeśli nie jest potrzebna.

Jak używać pojemnika zbiorczego?

Wyrównaj prowadnice pojemnika z prowadnicami obudowy i zatrzaśnij zatrzaski. Aby opróżnić, otwórz pokrywę pojemnika. Zdejmij go, aby ciąć długie śruby.

Jak używać haka?

Hak służy do tymczasowego zawieszenia narzędzia. Nie używaj go do przenoszenia. Upewnij się, że narzędzie nie zsunie się. Po użyciu schowaj hak w zatrzasku pod narzędziem.

Jaka regularna konserwacja jest konieczna?

Po każdym użyciu usuń wióry wokół noża szczotką. Sprawdź dokręcenie śrub. Wyczyść zewnętrzną powierzchnię suchą szmatką. Przechowuj w suchym miejscu w temperaturze poniżej 40°C.

Jakie rodzaje śrub można ciąć tym narzędziem?

Narzędzie tnie śruby gwintowane ze stali miękkiej o wymiarach M6, M8, M10, M12, W5/16, W3/8, W1/2 oraz śruby ze stali nierdzewnej W3/8. Użyj odpowiedniego noża.

Co zrobić, jeśli narzędzie zatrzyma się z powodu przegrzania?

Zwolnij włącznik i wyjmij akumulator. Pozostaw narzędzie do ostygnięcia w zacienionym miejscu. Podczas ochrony dioda LED miga. Użyj ponownie po ostygnięciu.

INSTRUKCJA OBSŁUGI CL18DA HiKOKI

Należy zapoznać się ze wszystkimi wskazówkami bezpieczeństwa, instrukcjami, ilustracjami i danymi technicznymi tego elektronarzędzia.

Nieprzestrzeganie wszystkich wymienionych poniżej instrukcji może być przyczyną porażenia prądem, pożaru i/ lub poważnych obrażeń.

Ostrzeżenia i wskazówki bezpieczeństwa należy zachować do wglądu.

Wykorzystywane w treści wskazówek bezpieczeństwa określenie „elektronarzędzie” odnosi się do narzędzi zasilanych z sieci elektrycznej (przewodowych) lub z akumulatora (bezprzewodowych).

1) Bezpieczeństwo na stanowisku pracy

a) Stanowisko pracy należy utrzymywać w czystości i odpowiednio oświetłać. Nieporządek lub nieodpowiednie oświetlenie stanowiska pracy może być przyczyną wypadków.

b) Elektronarzędzi nie należy użytkować w miejscach zagrożonych wybuchem, na przykład w pobliżu łatwopalnych cieczy, gazów lub pytów. Pracujące elektronarzędzie wytwarza iskry, które mogą spowodować zapłon pyłu lub oparów.

c) Dzieci oraz osoby postronne powinny pozostawać z dala od pracującego elektronarzędzia. Dekoncentracja może być przyczyną utraty kontroli nad elektronarzędziem.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda sieciowego. Wtyczki nie wolno w jakikołwiek sposób modyfikować. Elektronarzędzia posiadające uziemienie nie powinny być użytkowane z wtyczkami przejściowymi. Użytkowanie niemodyfikowanych wtyczek oraz korzystanie z odpowiednich gniazd sieciowych zmniejsza ryzyko porażenia prądem.

b) Należy unikać kontaktu z powierzchniami jakichkolwiek uziemionych elementów, takich jak rury, grzejniki, kuchenki lub chłodziarki. Ryzyko porażenia prądem wzrasta, gdy ciało jest uziemione.

c) Elektronarzędzi nie wolno narażać na działanie deszczu lub wilgoci. Obecność wody wewnątrz elektronarzędzia zwiększa ryzyko porażenia prądem.

d) Przewodu zasilającego nie wolno używać w sposób niezgodny z jego przeznaczeniem. Przewodu zasilającego nie wolno używać do przenoszenia bądź ciągnięcia elektronarzędzia, ani do odłączania go od zasilania. Przewód zasilający należy chronić przed kontaktem ze źródłami ciepła, olejem, ostrymi krawędziami lub poruszającymi się częściami. Uszkodzony lub zapętlony przewód zasilający zwiększa ryzyko porażenia prądem.

e) W przypadku użytkowania elektronarzędzia na wolnym powietrzu należy korzystać z przedłużaczy do tego celu przeznaczonych. Używanie przedłużaczy przeznaczonych do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem.

f) Jeżeli praca elektronarzędziem musi być wykonywana w miejscu o dużej wilgotności, należy zawsze korzystać ze źródła zasilania zabezpieczonego wyłącznikiem różnicowoprądowym. Korzystanie z wyłącznika różnicowoprądowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Podczas użytkowania elektronarzędzia należy zachowywać ostrożność, koncentrować się na wykonywanej pracy i postępować zgodnie z zasadami zdrowego rozsądku. Elektronarzędzia nie powinny być użytkowane przez osoby zmeczone lub znajdujące się pod wpływem substancji odurzających, alkoholu bądź lekarstw. Chwila nieuwagi podczas użytkowania elektronarzędzia może być przyczyną poważnych obrażeń.

b) Należy używać wyposażenia ochronnego. Należy zawsze nosić okulary ochronne. Stosowane – odpowiednio do panujących warunków – wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub słuchawki ochronne, zmniejsza ryzyko odniesienia obrażeń.

c) Należy uniemożliwić przypadkowe uruchomienie. Przed podłączeniem elektronarzędzia do gniazda zasilania i/lub zestawu akumulatorowego, a także przed podniesieniem lub przeniesieniem go, należy upewnić się, że wyłącznik znajduje się w położeniu wyłączenia. Ze względów bezpieczeństwa nie należy przenosić elektronarzędzi, trzymając palec na wyłączniku, ani podłączać do zasilania elektronarzędzi, których wyłącznik znajduje się w położeniu włączenia.

d) Przed włączeniem elektronarzędzia usunąć wszystkie klucze regulacyjne. Pozostawienie klucza regulacyjnego połączonego z częścią obrotową elektronarzędzia może być przyczyną obrażeń.

e) Nie sięgać elektronarzędziem zbyt daleko. Należy zawsze pamiętać o stabilnej postawie i zachowaniu równowagi. Zapewnia to lepsze panowanie nad elektronarzędziem w nieoczekiwanych sytuacjach.

f) Należy nosić odpowiednią odzież. Nie nosić luźnej odzieży ani biżuterii. Chronić włosy i odzież przed kontaktem z ruchomymi częścimi urządzenia. Lużna odzież, biżuteria lub długie włosy mogą zostać pochwycone i wciągnięte przez ruchome części narzędzia.

g) Jeżeli elektronarzędzie wyposażone jest w złącze dla urządzenia do odprowadzania i gromadzenia pyłów, należy pamiętać o właściwym podłączeniu i poprawnym użytkowaniu takiego urządzenia. Korzystanie z urządzeń do odprowadzania i gromadzenia pyłu zmniejsza zagrożenia związane z obecnością pyłu.

h) Nie pozwól, aby wprawa osiągnięta w wyniku częstego korzystania z narzędzi pozwalała na beztroskę i ignorowanie zasad bezpieczeństwa narzędzi. Nieostrożne działanie może spowodować poważne obrażenia w ciągu ułamka sekundy.

Polski

4) Obsługa i konserwacja elektronarzędzi

a) Nie używać elektronarzędzia ze zbyt dużą siłą. Należy wykorzystywać elektronarzędzie odpowiednie dla wykonywanej pracy. Elektronarzędzie przeznaczone do wykonania określonej pracy wypełni swoje zadanie lepiej i w sposób bardziej bezpieczny, jeżeli praca będzie wykonywana z zalecaną prędkością.

b) Nie należy użytkować elektronarzędzia, którego wyłącznik jest uszkodzony. Każde elektronarzędzie, które nie może być właściwie włączane ani wyłączane, stanowi zagrożenie i musi zostać naprawione.

c) Przed przystąpieniem do jakichkolwiek regulacji bądź wymiany akcesoriów oraz kiedy elektronarzędzie nie będzie używane przez dłuższy czas, należy odłączyć wtyczkę elektronarzędzia od źródła zasilania i/lub odłączyć od elektronarzędzia zestaw akumulatorowy (jeśli jest to możliwe). Powyższe środki bezpieczeństwa mają na celu wyeliminowanie ryzyka przypadkowego uruchomienia urządzenia.

d) Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci; osobom, które nie znają zasad obsługi elektronarzędzi lub niniejszych zaleceń nie wolno udzielać pozwolenia na użytkowanie elektronarzędzia. Użytkowanie elektronarzędzi przez osoby, które nie zostały właściwie poinstruowane, może stanowić zagrożenie.

e) Elektronarzędzia i akcesoria należy konserwować. Przed rozpoczęciem pracy należy sprawdzić, czy ruchome części są poprawnie umieszczone, czy nie są zakleszczone lub uszkodzone i czy nie występują jakiekolwiek inne okoliczności, które mogłyby uniemożliwić bezpieczną pracę elektronarzędzia. W razie uszkodzenia przed kolejnym użyciem elektronarzędzie musi zostać naprawione. Wiele wypadków następuje z powodu nieprawidłowej konserwacji elektronarzędzi.

f) Narzędzia tnące powinny być zawsze ostre i czyste. Narzędzia tnące powinny być utrzymywane we właściwym stanie, z odpowiednio ostrymi krawędziami tnącymi – zmniejsza to ryzyko zakleszczenia narzędzia i ułatwia kontrolę nad nim.

g) Elektronarzędzia, akcesoria, wiertła, narzędzia tnące itp. należy zawsze obsługiwać w sposób zgodny z zaleceniami niniejszej instrukcji, biorąc pod uwagę warunki robocze oraz rodzaj wykonywanej pracy. Używanie elektronarzędzia w celach niezgodnych z jego przeznaczeniem może stanowić zagrożenie.

h) Utrzymywać uchwyty i powierzchnie chwytania suche, czyste i wolne od oleju i smaru. Śliskie uchwyty i powierzchnie chwytania uniemożliwiają bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych sytuacjach.

5) Obsługa i konserwacja elektronarzędzia akumulatorowego

a) Do ładowania można wykorzystywać wyłącznie ładowarki wymienione przez producenta. Ładowarka właściwa dla ładowania konkretnego typu zestawów akumulatorowych może wywołać pożar, jeśli zostanie użyta do ładowania innego typu zestawów akumulatorowych.

b) Do zasilania elektronarzędzi należy używać wyłącznie przeznaczonych dla nich zestawów akumulatorowych. Używanie innych zestawów akumulatorowych może być przyczyną obrażeń lub pożaru.

c) Jeśli zestaw akumulatorowy nie jest używany, należy go przechowywać z dala od innych metalowych przedmiotów, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby, bądź inne niewielkie metalowe przedmioty, które mogą spowodować zwarcie zacisków. Zwarcie zacisków akumulatora może być przyczyną poparzeń lub pożaru.

d) W skrajnie niesprzyjających warunkach może dojść do wycieku elektrolitu z akumulatora – należy unikać kontaktu z elektrolitem. Jeśli dojdzie do przypadkowego kontaktu z elektrolitem, miejsce kontaktu należy przepłukać wodą. W przypadku kontaktu elektrolitu z oczami należy dodatkowo zgłosić się do lekarza. Elektrolit wyciekający z akumulatora może powodować podrażnienia lub poparzenia.

e) Nie korzystać z zestawu akumulatorowego ani narzędzia, które uległy uszkodzeniu lub zostały zmodyfikowane. Uszkodzone lub zmodyfikowane akumulatory mogą działać w nieprzewidywalny sposób i w konsekwencji prowadzić do pożaru, wybuchu lub ryzyka obrażeń.

f) Nie wystawiać zestawu akumulatorowego ani narzędzia na działanie ognia lub nadmiernej temperatury. Narażenie na działanie ognia lub temperatury powyżej 130°C może spowodować wybuch.

g) Postępować zgodnie ze wszystkimi instrukcjami ładowania i nie ładować zestawu akumulatorowego ani narzędzia poza zakresem temperatury podanym w instrukcjach. Ładowanie nieprawidłowo lub w temperaturze wykraczającej poza podany zakres może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.

6) Serwis

a) Elektronarzędzia mogą być serwisowane wyłącznie przez wykwalifikowanych techników serwisowych, z zastosowaniem oryginalnych części zamiennych. Jest to gwarancją utrzymania bezpieczeństwa obsługi elektronarzędzia.

b) Nigdy nie należy naprawiać uszkodzonych zestawów akumulatorowych. Naprawa zestawów akumulatorowych powinna być przeprowadzana wyłącznie przez producenta lub autoryzowane centrum serwisowe.

UWAGA

Dzieci oraz osoby niepełnosprawne powinny pozostawać z dala od pracującego elektronarzędzia. Nieużywane elektronarzędzia powinny być przechowywane w miejscu niedostępnym dla dzieci i osób niepełnosprawnych.

ŚRODKI OSTROŻNOŚCI PODCZAS PRACY Z BATERYJNYMI NOŻYCAMI DO PRĘTÓW GWINTOWANYCH

1. Należy pamiętać, aby w czasie pracy elektronarzędzie trzymać mocno i pewnie. W przeciwnym wypadku może dojść do wypadków lub obrażeń. (Rys. 1)

2. W trakcie obsługi wyłącznika urządzenia nie należy nigdy trzymać rąk w pobliżu nożyc.

3. Nie należy używać narzędzia do cięcia jakichkolwiek innych prętów, niż pręty gwintowane z miękkiej stali. Narzędzie przeznaczone jest do cięcia przede wszystkim prętów z miękkiej stali. Użycie narzędzia do prętów niezgodnych z jego przeznaczeniem może spowodować odkształcenie gwintów, uniemożliwiając założenie nakrętek. Nie należy używać narzędzia do cięcia śrub ze stali hartowanej, prętów o innych rozmiarach niż zalecane, prętów zbrojeniowych itp.

4. Należy używać nożyc odpowiednich dla rozmiarów pręta. Nieprawidłowe dopasowanie nożyc może spowodować uszkodzenie prętów z gwintem ciągłym lub ostrzy nożyc.

5. Przed rozpoczęciem cięcia należy upewnić się, że gwinty prętów oraz nożyc są prawidłowo zazębione. Wykonanie cięcia kiedy gwinty nie są prawidłowo zazębione może spowodować uszkodzenie prętów oraz nożyc.

6. Jeśli nożyce zostały założone w złym kierunku lub śruba mocująca nożyc jest poluzowana, może dojść do uszkodzenia ostrza nożyc oraz przedwczesnego zużycia urządzenia. Należy zawsze upewnić się, że nożyce zostały zamocowane prawidłowo.

7. W przypadku odcinania fragmentów o długości 10 mm lub mniejszej, długość zazębienia nożyc i odcinanego fragmentu jest zbyt mata, aby zapewnić odpowiednią powierzchnię zazębienia, co może spowodować uszkodzenie nożyc. Należy odcinać fragmenty wyłącznie o długości większej, niż 10 mm.

8. W przypadku cięcia prętów znajdujących się w wąskich miejscach, należy upewnić się, że pomiędzy prętem a przedmiotami znajdującymi się w pobliżu jest co najmniej 12 mm wolnego miejsca. Jeżeli odległość jest mniejsza niż 12 mm nożyce mogą dotykać sąsiadujących przedmiotów – może to spowodować uszkodzenie nożyc oraz całego urządzenia.

9. Aby uniknąć niebezpieczeństwa związanego z przypadkowym uruchomieniem narzędzia, przed przystąpieniem do kontroli, czyszczenia lub wymiany nożyc należy wyjąć akumulator z urządzenia.

10. Podczas prac wykonywanych na wysokości należy być absolutnie pewnym, że nikt nie znajduje się poniżej pracującego urządzenia. Kiedy urządzenie nie jest używane, należy umieścić je w bezpiecznym, stabilnym miejscu.

11. Zawsze należy ładować akumulator w temperaturze pomiędzy 0–40°C. Jeżeli temperatura spadnie poniżej 0°C, może to być przyczyną przeładowania, które jest zjawiskiem niebezpiecznym. Akumulator nie może być ładowany w temperaturze wyższej niż 40°C. Najbardziej odpowiednia do ładowania to 20–25°C.

12. Nie używać ładowarki w sposób ciągły. Po zakończeniu jednego ładowania należy pozostawić ładowarkę na około 15 minut przed rozpoczęciem ładowania kolejnego akumulatora.

13. Komorę, w której umieszczany jest akumulator, należy chronić przed zabrudzeniem.

14. Nigdy nie demontować akumulatora ani ładowarki.

15. Nigdy nie zwierać zacisków akumulatora. Zwarcie zacisków akumulatora powoduje wygenerowanie wysokiego napięcia i przegrzanie. Wynikiem tego może być spalenie lub uszkodzenie akumulatora.

16. Akumulatora nie wolno wrzucać do ognia. Podpalenie akumulatora może spowodować jego wybuch.

17. W otwory wentylacyjne ładowarki nie wolno wkładać żadnych przedmiotów.
    Umieszczanie w otworach wentylacyjnych ładowarki metalowych lub łatwopalnych przedmiotów powoduje powstanie zagrożenia porażeniem prądem lub uszkodzenia ładowarki.

18. Akumulator należy przekazać do punktu sprzedaży, w którym został zakupiony, kiedy tylko jego żywotność po naładowaniu uniemożliwia jego efektywne użytkowanie. Nie wyrzucać zużytego akumulatora.
19. Korzystanie z w pełni wyczerpanego akumulatora spowoduje uszkodzenie ładowarki.
20. Podczas ciągłego używania urządzenia, może się ono przegrzać, co może prowadzić do uszkodzenia silnika i przełącznika. Dlatego za każdym razem, gdy obudowa staje się gorąca, należy na chwilę wyłączyć narzędzie.
21. Upewnić się, że akumulator jest poprawnie umieszczony. Jeżeli nie jest zabezpieczony, może wypaść i spowodować wypadek.
22. Nie używać produktu, jeśli narzędzie lub styki akumulatora (mocowanie akumulatora) są odkształcone. Włożenie akumulatora do narzędzia może spowodować zwarcie, które może prowadzić do emisji dymu lub zapłonu.
23. Utrzymywać styki narzędzia (mocowanie akumulatora) wolne od opiłków, wiórów i pyłu.
    ○ Przed użyciem sprawdzić, czy w okolicy styków akumulatora nie doszło do nagromadzenia wiórów, opiłków i pyłu.
    ○ Podczas eksploatacji unikać opadania wiórów, opiłków lub pyłu z narzędzia na akumulator.
    ○ W przypadku wstrzymania pracy lub po użytku nie pozostawiać narzędzia w miejscu narażonym na spadające opiłki, wióry lub pył. W przeciwnym razie może dojść do zwarcia, które może prowadzić do emisji dymu lub zapłonu.
24. Zawsze używać narzędzia i akumulatorów w temperaturach od -5°C do 40°C.

UWAGI DOTYCZĄCE AKUMULATORA LITOWO- JONOWEGO

W celu wydłużenia żywotność akumulatora litowo-jonowego został on wyposażony w funkcję wyłączania zasilania.

W przypadkach opisanych poniżej w punktach 1-3 silnik może się zatrzymać w czasie użytkowania elektronarzędzia, nawet jeżeli wyłącznik jest wciśnięty do położenia włączenia. Nie jest to oznaką awarii, ale efektem działania funkcji wyłączania.

1. Gdy akumulator się wyczerpie, silnik się wyłączy. W takim wypadku akumulator należy niezwłocznie naładowac.

2. Silnik może się wyłączyć w przypadku przeciążenia elektronarzędzia. W takim wypadku należy zwolnić wyłącznik elektronarzędzia i wyeliminować przyczynę przeciążenia. Po wyeliminowaniu przeciążenia elektronarzędzie może być ponownie użytkowane.

3. Jeżeli w warunkach intensywnej pracy akumulator się przegrzeje, może to spowodować przerywanie zasilania z akumulatora.

W takim wypadku należy zaprzestać używania akumulatora i pozostawić go do ostygnięcia. Po wyeliminowaniu przeciążenia elektronarzędzie może być ponownie użytkowane.

Dodatkowo należy stosować się do poniższych ostrzeżeń i wskazówek.

Polski

OSTRZEŻENIE

Aby zapobiec wyciekom z akumulatora, jego przegrzaniu, emisji dymu, wybuchowi lub zapaleniu się akumulatora, należy podjąć wszystkie wymienione poniżej środki ostrożności.

1. Należy się upewnić, że wióry i pył nie gromadzą się na akumulatorze.

○ Podczas pracy należy zwracać uwagę, aby wióry i pył nie opadały na akumulator.

O Należy zwracać uwagę, aby wióry i pył, które opadają na akumulator, nie gromadziły się na jego powierzchni.

○ Nie przechowywać nieużywanych akumulatorów w miejscach, w których mogą one wejść w kontakt z wiórami i pyłem.

○ Przed przechowywaniem akumulatora należy usunąć z niego wióry i pył; akumulatora nie należy przechowywać razem z metalowymi przedmiotami (śruby, gwoździe itp.).

1. Akumulatora nie wolno nakłuwać ostrymi przedmiotami, takimi jak gwoździe, uderzać młotkiem, deptać, rzucać ani poddawać wstrząsom.

2. Nie używać akumulatora, który nosi wyraźne ślady uszkodzenia lub odkształcenia.

3. Nie używać akumulatora do celów innych, niż zgodne z jego przeznaczeniem.

4. Jeśli ładowanie akumulatora nie powiedzie się, nawet po upływie określonego czasu ładowania, należy natychmiast przerwać ładowanie.

5. Nie poddawać akumulatora działaniu wysokiej temperatury ani wysokiego ciśnienia, np. poprzez umieszczanie go w kuchence mikrofalowej, suszarce lub pojemniku ciśnieniowym.

6. W przypadku wycieku lub pojawienia się nieprzyjemnego zapachu upewnić się, że akumulator znajduje się z dala od źródeł ognia.

7. Nie używać akumulatora w miejscach, w których generowane są silne, elektryczne ładunki statyczne.

8. Jeśli w trakcie użytkowania, ładowania lub przechowywania akumulatora pojawi się nieprzyjemny zapach, dojdzie do wycieku, przegrzania, odbarwienia lub odkształcenia, bądź jeśli pojawi się jakakolwiek inna nieprawidłowość, akumulator należy natychmiast wyjąć z elektronarzędzia lub ładowarki i zaprzestać jego użytkowania.

9. Nie zanurzać akumulatora ani nie dopuść do dostania się do wnętrza jakiejkolwiek cieczy. Dostanie się do wnętrza cieczy przewodzącej prąd, takiej jak woda, może spowodować uszkodzenia skutkujące pożarem lub wybuchem. Akumulator należy przechowywać w chłodnym, suchym miejscu, z dala od materiałów palnych i łatwopalnych. Należy unikać miejsc narażonych na działanie gazów korozyjnych.

10. Nie należy mocno wstrząsać panelem wyświetlacza ani go niszczyć. Może to doprowadzić do wystąpienia problemów.

11. Jeśli do akumulatora przyklei się zasadowy środek smarny lub płyn obróbkowy, szybko zetrzeć go suchą szmatką.

W przeciwnym razie może dojść do uszkodzenia lub degradacji obudowy.

UWAGA

1. Jeśli elektrolit wyciekający z akumulatora dostanie się do oczu, nie wolno pocierać podrażnionego miejsca; oczy należy dokładnie przemyć czystą wodą, np. z kranu, i niezwłocznie skontaktować się z lekarzem. Nieusunięty elektrolit może spowodować uszkodzenie wzroku.

2. W przypadku kontaktu elektrolitu ze skorą lub odzieżą, miejsce kontaktu należy natychmiast dokładnie przemyć czystą wodą, np. z kranu.

Elektrolit może spowodować podrażnienie skóry.

1. Jeśli w trakcie pierwszego użycia akumulatora stwierdzona zostanie obecność rdzy, pojawi się nieprzyjemny zapach, dojedzie do przegrzana, odbarwienia, odkształcenia i/lub pojawią się inne nieprawidłowości, należy zaprzestać jego użytkowania i zwrócić go do dostawcy lub sprzedawcy.

OSTRZEŻENIE

Jeżeli przedmiot wykonany z materiału przewodzącego wejdzie w kontakt z zaciskiem akumulatora litowo-jonowego, może dojść do zwarcia akumulatora, a w wyniku tego – do pożaru. Przechowując akumulator litowo-jonowy należy stosować się do poniższych zaleceń.

○ W opakowaniu do przechowywania nie wolno umieszczac żadnych przedmiotów wykonanych z materiałów przewodzących, gwoździ ani drutów, takich jak druty żelazne i druty miedziane.

O Aby zapobiec zwarciom, akumulator należy umieścić w elektronarzędziu lub w przypadku przechowywania, założyć na niego pokrywę, tak aby wywietrznik został zakryty.

INFORMACJE DOTYCZĄCE TRANSPORTU AKUMULATORA LITOWO-JONOWEGO

Podczas transportowania akumulatora litowo-jonowego należy przestrzegać następujących środków ostrożności.

OSTRZEŻENIE

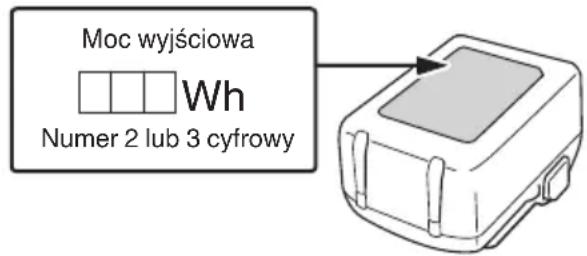

Należy powiadomić firmę transportową, że opakowanie zawiera akumulator litowo-jonowy, powiadomić firmę o jego mocy wyjściowej i postępować zgodnie z poleceniami firmy transportowej przy organizowaniu transportu.

○ Akumulatory litowo-jonowe, które przekraczają moc 100 Wh, są w klasyfikacji ładunku określone jako niebezpieczne towary i będą wymagać specjalnych procedur aplikacji.

○ W przypadku transportu za granicę, muszą być zgodne z międzynarodowymi przepisami prawa oraz zasadami i przepisami kraju docelowego.

ŚRODKI OSTROŻNOŚCI DOTYCZĄCE PODŁĄCZENIA URZĄDZENIA USB (UC18YSL3)

Gdy pojawi się nieoczekiwany problem, dane zapisane w urządzeniu USB podłączonym do tego produktu mogą zostać uszkodzone lub utracone. Zawsze zadbaj o to, aby przed użyciem tego produktu wykonać kopię zapasową wszelkich danych zapisanych w urządzeniu USB.

Proszę pamiętać, że nasza firma nie bierze żadnej odpowiedzialności za żadne dane zapisane na urządzeniu USB, które uległy uszkodzeniu lub zostały stracone, ani za żadne uszkodzenia, które mogą się pojawić w podłączonym urządzeniu.

OSTRZEŻENIE

○ Przed przystąpieniem do użytkowania należy sprawdzić kabel USB złącza pod kątem ewentualnych uszkodzeń. Użytkowanie wadliwego lub uszkodzonego kabla USB może doprowadzić do emisji dymu lub zapłonu.

O Jeżeli produkt nie jest użytkowany, port USB należy zabezpieczyć gumową pokrywą. Zebranie się kurzu w porcie USB może spowodować emisję dymu lub zapłon.

WSKAZÓWKA

O Może wystąpić chwilowa przerwa podczas ładowania USB.

O Gdy urządzenie USB nie jest ładowane, należy usunąć urządzenie USB z ładowarki. Niezastosowanie się do tego wymogu może nie tylko skrócić okres użytkowania akumulatora urządzenia USB, ale również może spowodować nieoczekiwane wypadki.

O Ładowanie niektórych urządzeń USB może być niemożliwe, w zależności od rodzaju urządzenia.

NAZWY CZĘŚCI

Numery na poniższej liście odnoszą się do Rys. 1–Rys. 31.

1	Akumulator
2	Zatrzask (do akumulatora)
3	Uchwyt
4	Ładowarka
5	Wskaźnik ładowania
6	Przełącznik przesuwu w przód/w tył
7	Wspornik (A) (strona ruchoma)
8	Gniazdo śruby sześciokątnej
9	Podkładka (używana tylko w przypadku M6, M8, M10, M12, W5/16 lub W3/8)
10	Strona bez wcięcia
11	Strona z wcięciem
12	Wspornik (B) (strona nieruchomości)
13	Pręt gwintowany
14	Nożyce
15	Prawidłowe zazębienie
16	Przełącznik spustowy
17	Powierzchnia stopki
18	Pręt zawieszony pionowo
19	Sufit
20	Pręt z podziałką
21	Pokrywa
22	Zaczep
23	Zatrzask (do haczyka)
24	Obcinak
25	Obcęgi
26	Nieruchome ostrze nożyc
27	Ruchome ostrze nożyc
28	Pozycja cięcia

29	Wymagana długość
30	Śruba z pokrętłem
31	Dokręcić
32	Poluzować
33	Pozycja pomiaru
34	Otwór (na śrubę z pokrętłem)
35	Długość (pozycja cięcia - podziałka (korpus)) = 43 [mm]
36	Podziałka (korpus)
37	Dioda LED
38	Pojemnik na opiłki
39	Zatrzask (do pojemnika na opiłki)
40	Obudowa
41	Prowadnica (obudowa)
42	Prowadnica (pojemnik na opiłki)
43	Pasek naramienny
44	Zaczep (A)
45	Pęknięcie
46	Wypaczenie
47	Cztery krawędzie na ostrzu nożyc
48	Sześciokątny klucz prętowy
49	Przełącznik sygnalizacji pozostałego poziomu naładowania akumulatora
50	Kontrolka pozostałego poziomu naładowania akumulatora
51	Panel wyświetlacza

SYMBOLE

OSTRZEŻENIE

Następujące oznaczenia są symbolami używanymi w instrukcji elektronarzędzia. Przed rozpoczęciem użytkowania należy się upewnić, że ich znacznie jest zrozumiałe.

	CL18DA: Bateryjne nożyce do prętów gwintowanych
	Aby zmniejszyć ryzyko odniesienia obrażeń, użytkownik powinien przeczytać instrukcję obsługi.

Polski

	Dotyczy tylko państw UEElektronarzędzi nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego!Zgodnie z Dyrektywą Europejską 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz wprowadzeniem jej zgodnie z prawem krajowym, zużyte elektronarzędzia należy posegregować i oddać do recyklingu w sposób przyjazny dla środowiska w wyspecjalizowanym zakładzie utylizacji.
	Prąd stały
V	Napięcie znamionowe
n0	Prędkość na biegu jałowym
	Odłącz akumulator
	Ostrzeżenie
	Działanie niedozwolone

DANE TECHNICZNE

1. Elektronarzędzie

Model CL18DA
Skok bez obciążenia 28 min		-1
Wydajność	Pręty z miękkiej stali	M12, M10, M8, M6, W1/2, W3/8, W5/16
	Pręty ze stali nierdzewnej	W3/8
Akumulator BSL1815–BSL36B18X
Masa*1		3,1–3,6 kg

*1 Masa: Zgodnie z procedurą EPTA 01/2014 W zależności od podłączonego akumulatora. Największy zmierzony ciężar występuje w połączeniu z BSL36B18X.

1. Akumulator (sprzedawany osobno)

Model Napięcie			Pojemność akumulatora
BSL36A18X 36	/ 18 V *	1	2,5 / 5,0 Ah *1

*1 Narzędzie automatycznie przełączy napięcie.

AKCESORIA STANDARDOWE

	CL18DA
	NNP
Nożyce M6 2
Podkładka M6 2
Nożyce M8 2

Podkładka M8 2
Nożyce M10 2
Podkładka M10 2
Podkładka W3/8 2
Obcinak M8 1
Sześciokątny klucz prętowy 1
Pręt z podziałką 1
Pojemnik na opiłki 1
Skrzynia z możliwościąustawiania jedna na drugiej	1
Pasek naramienny	1

Akcesoria standardowe mogą ulec zmianie bez wcześniejszego zawiadomienia.

AKCESORIUM OPCJONALNE (sprzedawana oddzielnie)

1. Akumulator

Rozmiar pręta	Podkładki i noże
M12	Nożyce M12 (×2) Podkładka M12 (×2)
M10	Nożyce M10 (×2) Podkładka M10 (×2)
M8	Nożyce M8 (×2) Podkładka M8 (×2)
M6	Nożyce M6 (×2) Podkładka M6 (×2)
W1/2	Nożyce W1/2 (×2)
W3/8	Nożyce W3/8 (×2) Podkładka W3/8 (×2)
W5/16	Nożyce W5/16 (×2) Podkładka W5/16 (×2)

1. Obcinak

Rozmiar pręta
M12
M10
M8
M6
W1/2
W3/8
W5/16

4. Pasek naramienny

Przymocowanie paska naramiennego do zaczepu (A) dołączonego do tego produktu pozwala na przenoszenie produktu zgodnie z Rys. 23.

UWAGA

○ Przed użyciem paska naramiennego odpowiednio wyregulować jego długość.
O Nie używać uszkodzonego paska naramiennego.

Wyposażenie dodatkowe może ulec zmianie bez uprzedzenia.

ZASTOSOWANIA

○ Cięcie prętów wykonanych ze stali miękkiej.

WYMONTOWANIE I MONTAŻ AKUMULATORA

1. Wymontowanie akumulatora

Trzymając mocno za rączkę popchnij zatrzask akumulatora by zdjąć akumulator (patrz Rys. 2).

UWAGA

Nigdy nie dopuszczaj do zwarcia akumulatora.

2. Montaż akumulatora

Podczas wkładania akumulatora należy pamiętać o zachowaniu jego biegunowości (patrz Rys. 2).

ŁADOWANIE

Przed przystąpieniem do użytkowania elektronarzędzia należy naładować akumulator; w tym celu należy postępować w sposób opisany poniżej.

1. Podłączyć przewód zasilający ładowarki do gniazda sieciowego.

Po podłączeniu wtyczki ładowarki do gniazda sieciowego, kontrolka wskaźnika ładowania będzie migała na czerwono. (Patrz Tabela 1)

2. Umieścić akumulator w ładowarce.

Ostrożnie i dokładnie umieścić akumulator w ładowarce, tak jak zostało to pokazane na Rys. 3 (na stronie 2).

3. Ładowanie

Po umieszczeniu akumulatora w ładowarce rozpocznie się ładowanie, a kontrolka wskaźnika ładowania będzie migać na niebiesko.

Po zakończeniu ładowania akumulatora kontrolka wskaźnika ładowania zaświeci się na zielono. (Patrz Tabela 1)

(1) Wskazania kontrolki wskaźnika ładowania Wskazania kontrolki wskaźnika ładowania są zilustrowane w tabeli 1, w zależności od stanu ładowarki lub akumulatora.

Tabela 1: Wskazania kontrolki wskaźnika ładowania

WŁ./WYŁ. co 0,5 s (CZERWONA)	Przed ładowaniem *1
Świeci przez 0,5 s w odstępach 1 s (NIEBIESKA)	Akumulator naładowany poniżej 50%
Świeci przez 1 s w odstępach 0,5 s (NIEBIESKA)	Akumulator naładowany poniżej 80%
Świeci światłem stałym (NIEBIESKA)	Akumulator naładowany powyżej 80%
Świeci światłem stałym (Ciągły sygnał dźwiękowy: około 6 sekund) (ŻIELÓNA)	Ładowanie zakończone
WŁ./WYŁ. co 0,3 s (CZERWONA)	Oczekiwanie z powodu przegrzania *2
WŁ./WYŁ. co 0,1 s (Przerywany sygnał dźwiękowy: około 2 sekund) (FIOLETOWA)	Ładowanie jest niemożliwe *3

WSKAZÓWKA

*1 Jeśli czerwona kontrolka miga dalej nawet po podłączeniu ładowarki, sprawdzić, czy akumulator został włożony do końca.
*2 Przegrzanie akumulatora. Ładowanie niemożliwe. Mimo tego, że ładowanie rozpocznie się, gdy akumulator ostygnie, nawet kiedy pozostawi się go na miejscu, zalecamy wyjęcie akumulatora i poczekanie, aż ostygnie w zacienionym i dobrze wentylowanym miejscu przed rozpoczęciem ładowania.
*3 Wadliwe działanie akumulatora lub ładowarki.

– Włożyć akumulator do końca.

– Sprawdzić, czy żadne ciało obce nie przyczepiło się do gniazda akumulatora lub styków. Jeżeli obecność ciał obcych nie zostanie stwierdzona, istnieje prawdopodobieństwo, że doszło do usterki akumulatora lub ładowarki. Urządzenie(-a) należy wtedy oddać do autoryzowanego centrum serwisowego.

O Długotrwałe nieprzerwane użytkowanie ładowarki może spowodować jej nagrzanie, a tym samym stwarzać prawdopodobieństwo wystąpienia awarii. Po zakończeniu ładowania należy odczekać 5 minut przed rozpoczęciem kolejnego ładowania.
(2) Informacje na temat zakresu temperatury i czasu ładowania akumulatora (Patrz Tabela 2)

Tabela 2

Model UC18YSL3
Typ akumulatora Litowo-jonowy
Napięcie ładowania 14,4–18 V

Polski

Zakres temperatury, w którym akumulator może być ładowany		0°C–50°C
Czas ładowania w zależności od pojemności akumulatora w przybliżeniu (przy 20°C)	1,5 Ah 15	min
	2,0 Ah 20	min
	2,5 Ah 25	min
	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah 32	min
	6,0 Ah 38	min
Czas ładowania w zależności od pojemności akumulatora wielonapięciowego, w przybliżeniu (w 20°C)	1,5 Ah(× 2 szt.)	20 min
	2,5 Ah(× 2 szt.)	32 min
	4,0 Ah(× 2 szt.)	52 min
Liczba ogniw akumulatora 4–10
Napięcie ładowania dla USB 5 V
Natężenie ładowania dla USB 2 A
Masa 0,6 kg

WSKAZÓWKA

○ Czas ładowania może się zmieniać w zależności od temperatury otoczenia i napięcia źródła zasilania.
O Jeśli ładowanie trwa zbyt długo

– Ładowanie trwa dłużej w skrajnie niskiej temperaturze otoczenia. Ładować akumulator w ciepłym miejscu (np. w pomieszczeniu).
– Nie zasłaniać otworu wentylacyjnego. W przeciwnym razie wnętrze ładowarki ulegnie przegrzaniu, zmniejszając jej wydajność.
– Jeśli wentylator chłodzący nie działa, skontaktować się z autoryzowanym centrum serwisowym HiKOKI w celu naprawy.

1. Odłączyć przewód zasilający ładowarki z gniazda sieciowego.

2. Wyjąć akumulator, mocno trzymając ładowarkę. WSKAŻÓWKA

Należy pamiętać, aby po zakończeniu użytkowania ładowarki wyjąć z niej akumulator.

Informacje dotyczące wyładowania elektrycznego w przypadku nowych akumulatorów itp.

Ponieważ chemiczne substancje znajdujące się wewnątrz nowych akumulatorów oraz akumulatorów, które nie były używane przez dłuższy okres czasu nie są aktywne, wyładowanie elektryczne może być niskie przy pierwszym i kolejnym użyciu. Jest to tymczasowe zjawisko, a właściwy czas wymagany do naładowania zostanie przywrócony po 2–3 ładowaniach akumulatorów.

Co zrobić, aby akumulatory działały dłużej.

(1) Naładować akumulatory ponownie zanim rozładują się całkowicie. W przypadku zauważenia, że zasilanie narzędzia jest słabsze, należy zaprzestać korzystania z narzędzia i ponownie naładować akumulator. Dalsze

korzystanie z narzędzia i wyczerpanie prądu elektrycznego, może spowodować uszkodzenie akumulatora i skrócenie jego żywotności.

(2) Należy unikać ładowania w wysokiej temperaturze. Akumulator jest gorący zaraz po użyciu. Jeśli akumulator jest ponownie ładowany zaraz po użyciu, jakość substancji chemicznych pogorszy się, a żywotność akumulatora się skróci. Należy odłożyć na chwilę akumulator i rozpocząć ładowanie, gdy ostygnie.

SPOSÓB ŁADOWANIA URZĄDZENIA USB

O Ładowanie urządzenia USB z gniazda elektrycznego (Rys. 30 (a))
O Ładowanie urządzenia USB i akumulatora z gniazda elektrycznego (Rys. 30 (b))
O Sposób ładowania urządzenia USB (Rys. 31)

PRZED ROZPOCZEĘCIEM PRACY

1. Przygotowanie i sprawdzenie otoczenia roboczego Należy upewnić się, że miejsce pracy spełnia wszystkie warunki zgodnie z zaleceniami.
2. Sprawdzenie akumulatora

Upewnić się, że akumulator jest włożony prawidłowo. Zle założony akumulator może wypaść z urządzenia i spowodować wypadek.

1. Ustawienie przełącznika przesuwu w przód/w ty/

(1) Wcisnąć przełącznik przesuwu w przód/w tył z prawej strony, jak pokazano na Rys. 4 (a). Cięcie może teraz zostać wykonane.
(2) Po ustawieniu przełącznika przesuwu w przód/w tył w położeniu zablokowanym, jak pokazano na Rys. 4 (b), silnik nie może zostać uruchomiony, nawet jeżeli przycisk spustowy zostanie wciśnięty. Przed przystąpieniem do przenoszenia lub przechowywania urządzenia oraz po zakończeniu pracy należy zawsze ustawić przełącznik przesuwu w przód/w tył w położeniu zablokowanym (Rys. 4 (b)).
(3) Wcisnąć przełącznik przesuwu w przód/w tył z lewej strony, jak pokazano na Rys. 4 (c). Przytrzymując przycisk, należy wcisnąć przycisk spustowy, aby nożyce mogły zostać wyjęte z pręta. Należy używać tej funkcji wyłącznie w przypadku kiedy akumulator jest wyczerpany i urządzenie zatrzymało się podczas wykonywania cięcia. Należy natychmiast wyłączyć urządzenie, kiedy tylko nożyce zostaną wyjęte z pręta.
UWAGA

Nie należy próbować wykonywać cięcia w położeniu odwróconym (Rys. 4 (c)). Może to spowodować przeciążenie silnika, a wykonanie cięcia nie będzie możliwe. Nie należy w żadnym przypadku dociskać urządzenia ze zbyt dużą siłą, ponieważ może to spowodować jego uszkodzenie.

1. Sprawdzić rozmiar nożyc, kierunek zamocowania, śrubę mocującą i podkładkę

(1) Rozmiar nożyc powinien być dobrany w zależności od rozmiaru pręta, który ma zostać przecięty. Należy upewnić się, że zamocowane w urządzeniu nożyce są odpowiednie dla rozmiarów przecinanych prętów.
(2) W przypadku zmiany pozycji montażowej ostrza, ostrza muszą znajdować się w odpowiednich pozycjach względem siebie. Patrząc od przodu korpusu narzędzia (strona z pokrywą), ustawić wcięcia po bokach ostrzy nożyc tak, aby części i części były ułożone zgodnie z Rys. 5 (a).

(3) Dopilnować, aby śruba z sześciokątnym łbem gniazdowym mocująca nożyce była mocno dokręcona za pomocą klucza sześciokątnego (Rys. 5). Jeżeli podczas pracy śruba jest poluzowana, może to spowodować uszkodzenie urządzenia oraz nożyc.

(4) W zależności od rozmiarów prętów, może być konieczne założenie na nożyce specjalnych podkładek.

[1] W przypadku korzystania z nożyc M6, M8, M10, W5/16 Umieścić nożyce w wyżlobieniu wspornika. Następnie włożyć specjalną podkładkę dystansową i podkładkę dystansową W3/8 między ostrze a wspornik, po czym dokręcić śrubę z sześciokątnym łbem gniazdowym w celu zamocowania elementów. (Rys. 28)

[2] W przypadku korzystania z ostrza M12, W3/8 Umieścić nożyce w wyżlobieniu wspornika. Następnie włożyć specjalną podkładkę dystansową między ostrze a wspornik, po czym dokręcić śrubę z sześciokątnym łbem gniazdowym w celu zamocowania elementów. (Rys. 28)

UWAGA

Jak pokazano na Rys. 5 (b), jeżeli ostrza nożyc są założone w taki sposób, że obie strony bez wcięcia lub obie strony z wcięciem są skierowane na zewnątrz, kierunek gwintów na prętach oraz ostrzach nie będzie zgodny. Może to spowodować uszkodzenie krawędzi tnącej ostrzy lub przedwczesne zużycie i uszkodzenie urządzenia.

WSKAŻÓWKA

Podkładki nie są wymagane kiedy używane są nożyce W1/2.

Szczegółowe informacje znajdują się w rozdziale „OKRES EKSPLOATACYJNY I WYMIANA NOŻYC”.

SPOSÓB UŻYTKOWANIA

UWAGA

○ Obsługując wyłącznik urządzenia, nie należy nigdy trzymać rąk w pobliżu nożyc.

○ Po zakończeniu cięcia, obcięta część pręta jest bardzo ostra i może spowodować skaleczenie. Należy zachować ostrożność.

1. Zwykła metoda cięcia

(1) Umieścić pręt, który ma zostać przecięty w uchwycie nożyc po stronie wspornika (B) w sposób pokazany na Rys. 6, upewniając się, że gwinty zostały prawidłowo zazebione.

(2) Przytrzymując pręt w położeniu poziomym, wcisnąć przycisk spustowy do końca, aby przeciąć pręt (Rys. 7).

(3) Po przecięciu pręta, jeśli przełącznik spustowy pozostanie wciśnięty, nożyce automatycznie zatrzymają się w stanie całkowicie otwartym. Po automatycznym zatrzymaniu zwolnić przycisk spustowy.

UWAGA

Dalsze wciskanie przycisku spustowego powoduje automatyczne zatrzymanie nożyc w pozycji całkowicie otwartej. (Funkcja automatycznego zatrzymania) Jeśli przycisk zostanie zwolniony w trakcie ruchu nożyc, nożyce zatrzymają się pozycji, w której znajdują się w danym momencie.

2. Liczba cięć (na jedno ładowanie akumulatora)

Poniżej podana została liczba cięć, jaką można wykonać po każdorazowym naładowaniu akumulatora.

Tabela 3

Rozmiar pręta	Stal miękka* (S235JR)	Stal nierdzewna* (EN 1.4301)
W5/16 Około	2100 —

Rozmiar pręta	Stal miękka* (S235JR)	Stal nierdzewna* (EN 1.4301)
W3/8 Około	1400 Około 750
W1/2 Około	400 —
M6 Około	3150 —
M8 Około	1850 —
M10 Około	1150 —
M12 Około	770 —

* Używając akumulatora BSL36A18X

Liczba cięć może w pewnym stopniu się różnić w zależności od temperatury otoczenia, parametrów akumulatora oraz stanu nożyc.

3. Cięcie stacjonarne (Rys. 8)

W przypadku cięcia stacjonarnego ustawić powierzchnie stopki produktu stabilnie na podłodze, włożyć pręt w gwintowaną część nieruchomozego ostrza nożyc po stronie ze WSPORNIKIEM (B), po czym wykonać cięcie.

4. Cięcie prętów zamocowanych nieruchomo (Rys. 9)

W przypadku cięcia pręta zwisającego z sufitu, włożyć pręt tak, aby występy jego gwintu prawidłowo mieściły się w nożycach po stronie ze wspornikiem (B), po czym wcisnąć przycisk spustowy w celu przecięcia pręta.

UWAGA

○ W przypadku cięcia zwisającego pręta trzymać część pręta, która ma zostać odcięta, aby zapobiec jej upadkowi.

Uważać na spadające przecięte pręty.

Powodują one ryzyko wypadku lub obrażeń ciała.

O Gwałtownę dopchnięcie pręta z podziałką do sufitu może spowodować uszkodzenie sufitu albo odkształcenie lub uszkodzenie pręta z podziałką.

○ Zetrzeć wszelkie zabrudzenia z powierzchni pokrywy tego produktu suchą szmatką. Jeśli na powierzchni pokrywy znajdują się zabrudzenia, mogą one zostać przeniesione na sufit.

O Jeśli pręt z podziałką nie jest potrzebny, zdemontować go przed użyciem.

5. Wyjmowanie pręta z narzędzia podczas wykonywania cięcia

Jeśli akumulator rozładuje się podczas wykonywania cięcia, powodując zatrzymanie silnika, lub jeśli narzędzie zatrzyma się z powodu zakleszczenia się pręta podczas cięcia, należy wcisnąć przycisk spustowy, ustawiając równocześnie przycisk przesuwu w przód/w tył w położeniu odpowiadającym ruchowi w tył. Silnik zacznie obracać się w przeciwnym kierunku, dzięki czemu możliwe będzie wyjęcie pręta z nożyc (Rys. 10).

UWAGA

○ Przestawiać przycisk w położenie odpowiadające ruchowi w tył tylko w sytuacji, gdy pozostały poziom naładowania akumulatora jest niski i silnik zatrzymał się podczas cięcia pręta lub narzędzie zatrzymało się z powodu zakleszczenia się pręta w trakcie cięcia.

O Jeśli zdejmie się nożyce z pręta i nadal będzie wciskać przełącznik spustowy, nożyce automatycznie zatrzymają się w stanie całkowicie otwartym.

○ Podjęcie próby przecięcia pręta w położeniu odpowiadającemu ruchowi w tył spowoduje przeciążenie silnika, a narzędzie nie wykona cięcia. Powoduje to również przeciążenie korpusu narzędzia i może spowodować jego uszkodzenie, dlatego nie wolno wykonywać cięcia z przyciskiem w położeniu odpowiadającym ruchowi w tył.

Polski

6. Obsługa haczyka

Haczyk może zostać wykorzystany do tymczasowego zawieszenia urządzenia podczas pracy (Rys. 11).

UWAGA

O Haka nigdy nie wolno używać do wieszania narzędzia na swoim ciele.
○ Podczas korzystania z haka dopilnować, aby główne narzędzie nie mogło się ześlizgnąć i spaść albo utracić stabilność pod wpływem wiatru itp.
○ Nigdy nie wieszać sobie narzędzia na pasku lub spodniach, ponieważ może to spowodować wypadki. (Rys. 13)
O Nie używać haczyka, jeśli jest mocno wygięty, pęknięty lub jest w innym nieprawidłowym stanie.

WSKAZÓWKA

Podczas zwykłego użytkowania lub przechowywania narzędzia haczyk należy zablokować zaczepem, który znajduje się na spodzie urządzenia. (Rys. 12)

7. Obsługa obcinaka

WSKAZÓWKA

Należy zawsze używać specjalnego obcinaka, dopasowanego do rozmiarów pręta.

Jeżeli umieszczenie nakrętki w położeniu cięcia jest utrudnione, należy użyć obcęgów do mocnego dokręcenia nakrętki lub dołączonego obcinaka w celu usunięcia zadziorów z gwintu śruby.

Włożyć pręt do otworu w obcinaku. Przytrzymywać pręt obcęgami i wykonać 5 lub 6 obrotów obcinaka w prawo w celu usunięcia zadziorów, a następnie obrócić obcinak w przeciwnym kierunku, aby go wyjąć (Rys. 14).

UWAGA

Obcinak jest przeznaczony specjalnie do użycia z nożycami do prętów. Zadziory na prętach przyciętych za pomocą piłki do metalu lub szlifierki tarczowej są za duże dla tego obcinaka, w związku z czym obcinak nie będzie się obracał, a usunięcie zadziorów nie będzie możliwe.

Gdy obcinak nie jest używany, przechowywać go w korpusie narzędzia. (Rys. 15)

W zależności od sposobu zamocowania nożyc, po cięciu na końcówce przeciętego pręta pozostaje różna ilość zadziorów.

Jeśli nożyce są przymocowane do punktu mocowania po lewej stronie, patrząc od przodu (strony z pokrywą), przez co wcięcie nożyc jest skierowane do góry. (Rys. 16 [A]) Niewiele zadziorów pojawi się po stronie Rys. 16 (a), a wiele zadziorów po stronie Rys. 16 (b). Jeśli wymieni się i przymocuje z powrotem ostrza nożyc zgodnie z Rys. 16 [1] do [4], można ciąć przez długi okres w stanie pokazanym na Rys. 16 (a) (b).

Jeśli ostrze jest przymocowane do punktu mocowania po prawej stronie, patrząc od przodu (strony z pokrywą), przez co wcięcie ostrza jest skierowane do góry. (Rys. 17 [A]) Wiele zadziorów pojawi się po stronie Rys. 17 (a), a niewiele zadziorów po stronie Rys. 17 (b). Jeśli wymieni się i przymocuje z powrotem ostrza nożyc zgodnie z Rys. 17 [1] do [4], można ciąć przez długi okres w stanie pokazanym na Rys. 17 (a) (b).

UWAGA

Jeśli używa się ostrza bez wygrawerowanych numerów, użyć wcięcia jako pomocy wzrokowej w trakcie zmiany orientacji mocowania ostrza. Sposób zmiany orientacji jest taki sam jak w przypadku Rys. 16 i 17.

8. Korzystanie z podziałki

W przypadku korzystania z dołączonego pręta z podziałką, po ustaleniu wymaganej długości z jego użyciem unieruchomić pręt z podziałką za pomocą śruby z pokrętem, po czym wykonać cięcie. (Rys. 18(a))

Można go używać w ten sam sposób po przeciwnej stronie. (Rys. 18 (b))

W przypadku korzystania z podziałki na korpusie narzędzia, ustalić żądaną długość za pomocą podziałki przymocowanej do korpusu narzędzia, po czym wykonać cięcie. (Rys. 19)

9. Korzystanie z oświetlenia LED

Oświetlenie LED zaczyna świecić po wciśnięciu przycisku spustowego. Oświetlenie LED gaśnie po około 10 sekundach od zwolnienia przycisku spustowego. (Rys. 20)

UWAGA

Nie patrzeć bezpośrednio w światło ani nie świecić nim nikomu w oczy. Ciągłe świecenie w oczy może spowodować uszkodzenie wzroku.

10. Funkcja automatycznego zatrzymania

Po przecięciu pręta, jeśli przycisk spustowy pozostaje wciśnięty, nożyce automatyczne zatrzymają się w pozycji całkowicie otwartej.

WSKAZÓWKA

O Również w przypadku obrotów wstecz, jeśli przycisk spustowy jest wciskany dalej, nożyce automatycznie zatrzymują się w pozycji całkowicie otwartej.
○ W przypadku obrotów wstecz, jeśli przycisk spustowy zostanie wciśnięty, gdy nożyce znajdują się w pozycji całkowicie otwartej, narzędzie nie uruchomi się.

11. Funkcja ochrony narzędzia

Jeśli podejmie się próbę przecięcia materiału przekraczającego zdolności cięcia, takiego jak pręt zbrojeniowy lub pręt o rozmiarze nieodpowiednim dla nożyc, lub w przypadku ciągłej pracy i przegrzania korpusu narzędzia, zadziała funkcja ochrony narzędzia i cięcie będzie niemożliwe.

WSKAZÓWKA

O Gdy narzędzie zostanie zatrzymane przez funkcję ochrony, dioda LED miga.

O Jeśli narzędzie zostanie zatrzymane przez funkcję ochrony, będzie pracować tylko w kierunku wstecz.

12. Korzystanie z pojemnika na opiłki

Aby przymocować pojemnik na opiłki, naciskając lewy i prawy zatrzask, dopasować prowadnice na obudowie i na pojemniku na opiłki do siebie, po czym zamocować pojemnik na opiłki. (Rys. 21)

Aby zdemontować pojemnik na opiłki, wykonać powyższą procedurę w odwrotnej kolejności. W celu usunięcia opiłków i pyłu, obrócić i otworzyć pokrywę zgodnie z Rys. 22.

WSKAZOWKA

W celu przecinania długich prętów zdemontować pojemnik na opiłki lub otworzyć jego pokrywę zgodnie z Rys. 22 na czas jego używania.

13. Informacje dotyczące wskaźnika pozostałej energii baterii (akumulatora)

Naciśnięcie przełącznika wskaźnika pozostałej energii baterii powoduje zaświecenie lampek wskaźnika baterii, co umożliwia sprawdzenie ilości pozostałej energii. (Rys. 29) Po zdjęciu palca z przełącznika wskaźnika pozostałej energii baterii lampka wskaźnika pozostałej energii baterii gaśnie. W Tabeli 4 przedstawiono stany lampek wskaźnika baterii i informacje na temat pozostałej ilości energii.

Tabela 4

	Świeci się;Poziom naładowania akumulatora przekracza 75%.
	Świeci się;Poziom naładowania akumulatora mieści się w zakresie od 50% do 75%.
	Świeci się;Poziom naładowania akumulatora mieści się w zakresie od 25% do 50%.
	Świeci się;Poziom naładowania akumulatora wynosi poniżej 25%.
	Miga;Akumulator niemal całkowicie wyczerpany.Naładować akumulator najszybciej, jak to możliwe.
	Miga;Zasilanie wstrzymane z powodu wysokiej temperatury. Wyjąć akumulator z narzędzia i poczekać, aż całkowicie ostygnie.
	Miga;Zasilanie wstrzymane z powodu awarii lub nieprawidłowego działania. Może to oznaczać usterkę akumulatora, dlatego proszę skontaktować się ze sprzedawcą.

WSKAZÓWKA

○ W przypadku korzystania z akumulatora wielonapięciowego typu Multi-volt należy sprawdzić pozostały poziom naładowania, patrząc na kontrolkę na akumulatorze.
○ Nie należy mocno potrząsać panelem przełączników ani uderzać go. Może to doprowadzić do wystąpienia problemów.
○ W celu zaoszczędzenia energii wskaźnik pozostałej energii baterii świeci tylko po naciśnięciu jego przełącznika.

1. Okres eksploatacyjny nożyc

Jak pokazano na Rys. 24, po wykonaniu dużej liczby cięć krawędzie nożyc mogą ulec pęknięciu lub wyszczerbieniu. Używanie nożyc w takim stanie może spowodować powstanie zadziorów w miejscu cięcia, a w konsekwencji uszkodzenie gwintów. Cięcie nie będzie wykonywane równo, a założenie nakrętki na gwint będzie niemożliwe. Jak pokazano na Rys. 25, krawędź tnąca znajduje się w czterech miejscach nożyc. Należy postępować w sposób przedstawiony na Rys. 27, aby zmienić kierunek zamocowania ostrzy, dzięki czemu ostrza nożyc będą mogły być użyte czterokrotnie. Jeżeli nakrętka nie pasuje na pręt z powodu pęknięcia lub wypaczenia krawędzi, należy zmienić kierunek zamocowania ostrza, aby używać krawędzi, która nie jest pęknięta i wypaczona lub wymienić ostrze na nowe.

2. Zmiana kierunku zamocowania nożyc lub wymiana nożyc

(1) Przed demontażem:
[1] Ustawić przełącznik przesuwu w przód/w tył w położeniu zablokowanym (Rys. 4 (b)).
[2] Wyjąć akumulator z urządzenia
(2) Zdejmowanie Odkręcić śrubę z sześciokątnym łbem gniazdowym kluczem sześciokątnym. Możliwe jest teraz zdemontowanie nożyc i podkładki (Rys. 26).
(3) Przed zamocowaniem
[1] Nożyce pozwalają na korzystanie z czterech pozycji cięcia ostrzy. Jak pokazano na Rys. 27, zmiana pozycji instalacji ostrza pozwala na jego czterokrotne użycie.

[2] W przypadku zmiany pozycji montażowej ostrza, ostrza muszą znajdować się w odpowiednich pozycjach względem siebie. Patrząc od przodu korpusu narzędzia (strona z pokrywą), ustawić wcięcia po bokach ostrzy nożyc tak, aby części i części były ułożone zgodnie z Rys. 5 (a).
[3] Jeżeli krawędź tnąca nożyc jest pęknięta lub wyszczerbiona lub jeżeli na powierzchni nożyc pojawiły się wypukłości, należy usunąć je za pomocą pilnika.
[4] Używając szczotki, usunąć wióry pozostałe w wyżlobieniu ostrza na wsporniku.

UWAGA

Jak pokazano na Rys. 5 (b), jeżeli ostrza nożyc są założone w taki sposób, że obie strony bez wcięcia lub obie strony z wcięciem są skierowane na zewnątrz, kierunek gwintów na prętach oraz ostrzach nie będzie zgodny. Może to spowodować uszkodzenie krawędzi tnącej ostrzy lub przedwczesne zużycie i uszkodzenie urządzenia.

○ Jeśli używa się ostrza bez wygrawerowanych numerów, użyć wcięcia jako pomocy wzrokowej w trakcie zmiany orientacji mocowania ostrza. Sposób zmiany orientacji jest taki sam jak w przypadku Rys. 27.

(4) Mocowanie

[1] W przypadku korzystania z nożyc M6, M8, M10, W5/16 Umieścić nożyce w wyżlobieniu wspornika. Następnie włożyć specjalną podkładkę dystansową i podkładkę dystansową W3/8 między ostrze a wspornik, po czym dokręcić śrubę z sześciokątnym łbem gniazdowym w celu zamocowania elementów. (Rys. 28)

[2] W przypadku korzystania z ostrza M12, W3/8 Umieścić nożyce w wyżlobieniu wspornika. Następnie włożyć specjalną podkładkę dystansową między ostrze a wspornik, po czym dokręcić śrubę z sześciokątnym łbem gniazdowym w celu zamocowania elementów. (Rys. 28)

WSKAZÓWKA

Podkładki nie są wymagane kiedy używane są nożyce W1/2.

UWAGA

Śruba z sześciokątnym gniazdem powinna być odpowiednio mocno dokręcona za pomocą klucza sześciokątnego.
O Należy używać nożyc oraz podkładek odpowiednich dla rozmiarów pręta. Niewłaściwy dobór tych elementów może doprowadzić do uszkodzenia pręta oraz nożyc.

KONSERWACJA I KONTROLA

OSTRZEŻENIE

Na czas kontroli i czyszczenia koniecznie zdemontować akumulator z narzędzia.

1. Konserwacja po użyciu

Po użyciu wyczyścić narzędzie szczotką itp., szczególnie wokół miejsca cięcia ostrzy nożyc.

2. Kontrola śrub mocujących

Śruby mocujące należy regularnie kontrolować pod kątem ich poprawnego dokręcenia. Jeżeli ihrakolwiek ze śrub jest poluzowana, należy ją natychmiast dokręcić. Niezastosowanie się do tego zalecenia może stwarzać zagrożenie.

3. Czyszczenie obudowy

W przypadku zabrudzenia elektronarzędzia, należy je przetrzeć miękką, suchą ściereczką lub ściereczką zwilżoną wodą z mydłem. Nie wolno używać rozpuszczalników na bazie chloru, benzyny ani rozcieńczalnika do farb, gdyż topią one tworzywa sztuczne.

4. Kontrola styków (narzędzia i akumulatora)

Sprawdzić, czy w okolicy styków nie doszło do nagromadzenia wiórów, opiłków i pyłu.

Polski

Regularnie sprawdzać przed rozpoczęciem pracy, podczas pracy i po jej zakończeniu.

UWAGA

Usunąć wszelkie opiłki, wióry lub pył, które mogły nagromadzić się na stykach.

Niezastosowanie się do tego zalecenia może spowodować wystąpienie usterki.

5. Przechowywanie

Elektronarzędzie i akumulator przechowywać w miejscu o temperaturze poniżej 40°C i niedostępnym dla dzieci.

WSKAZÓWKA

Przechowywanie akumulatorów litowo-jonowych. Upewnić się, że przed przechowywaniem akumulatory litowo-jonowe zostały całkowicie naładowane. Długotrwałe przechowywanie akumulatorów (3 miesiące lub dłużej) o niskim poziomie naładowania może spowodować pogorszenie ich wydajności, istotnie skracając czas ich użytkowania lub sprawiając, że nie będą one w stanie utrzymać ładunku. Znacznie skrócony czas użytkowania akumulatorów można jednak poprawić poprzez ich wielokrotne ładowanie i używanie – od dwóch do pięciu razy. Jeżeli czas użytkowania akumulatorów – pomimo wielokrotnego ładowania i używania – jest bardzo krótki, należy je uznać za trwale wyczerpane i zakupić nowe.

6. Autoryzowany serwis firmy HiKOKI:

Odwiedź https://hikoki-powertools.eu, aby uzyskać adresy.

UWAGA

Podczas użytkowania i konserwacji narzędzi elektrycznych muszą być przestrzegane przepisy i standardy bezpieczeństwa.

Ważna informacja dotycząca akumulatorów do bezprzewodowych elektronarzędzi firmy HiKOKI Należy zawsze używać jednego z naszych zalecanych, oryginalnych akumulatorów. Nie możemy zagwarantować bezpieczeństwa i wydajności działania naszych bezprzewodowych elektronarzędzi, jeżeli używane są akumulatory inne, niż zalecane przez nas lub gdy akumulator zostanie rozmontowany i zmodyfikowany (np. demontaż i wymiana ogniw lub innych części wewnętrznych).

GWARANCJA

Gwarancja na elektronarzędzia firmy HiKOKI jest udzielana z uwzględnieniem praw statutowych/przepisów krajowych. Gwarancja nie obejmuje wad i uszkodzeń powstałych w wyniku niewłaściwego lub niezgodnego z przeznaczeniem użytkowania, bądź wynikających z normalnego zużycia. W wypadku reklamacji należy dostarczyć kompletne elektronarzędzie do centrum serwisowego autoryzowanego przez firmę HiKOKI wraz z KARTĄ GWARANCYJNA znajdującą się na końcu instrukcji obsługi.

WSKAZÓWKA

W związku z prowadzonym przez firmę HiKOKI programem badań i rozwoju, niniejsze specyfikacje techniczne mogą ulec zmianie bez wcześniejjszego zawiadomienia.

Informacje dotyczące poziomu hałasu i drgań

Zmierzone wartości zostały określone zgodnie z EN62841 i zadeklarowane zgodnie z ISO 4871.

Zmierzony poziom mocy akustycznej skorygowany charakterystyką A: 78 dB (A)

Zmierzony poziom ciśnienia akustycznego skorygowany charakterystyką A: 70 dB (A)

Niepewność K: 1,5 dB (A).

Korzystać ze środków ochrony słuchu.

Wartość całkowita drgań (sumy wektorowe przyspieszeń mierzone czujnikiem triax) określona zgodnie z EN62841.

Obcinanie prętów:

Wartość emisji wibracji a h< 0,8 m/s²

Niepewność K = 1,5 m/s²

Deklarowana całkowita wartość drgań i deklarowana wartość emisji hałasu zostały zmierzone z wykorzystaniem znormalizowanej metody testowej i mogą być wykorzystywane do porównywania narzędzi.

Mogą one być również wykorzystywane do wstępnej oceny ekspozycji.

OSTRZEŻENIE

○ Emisja drgań i hałasu podczas rzeczywistego użytkowania elektronarzędzia mogą się różnić od deklarowanej wartości całkowitej w zależności od sposobów użytkowania narzędzia, w szczególności rodzaju przetwarzanego przedmiotu; oraz
○ Należy określić środki bezpieczeństwa dla ochrony operatora zgodnie z szacowaną wartością ekspozycji w zależności od rzeczywistych warunków użytkowania (uwzględniając wszystkie etapy cyklu roboczego, takie jak przerwy w pracy urządzenia oraz praca na biegu jałowym w stanie gotowości).

A SZERSZÁMGÉPPEL KAPCSOLATOS ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK

FIGYELMEZTETÉS

BEZPEČNOSTNÉ OPATRENIA
