HASZNÁLATI ÚTMUTATÓ CL18DA HiKOKI

Olvasson el minden biztonsági figyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott.

Az alább felsorolt utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést eredményezhet.

A figyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon.

A figyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.

1) Munkaterület biztonsága

a) A munkaterület mindig legyen tiszta és jól megvilágított. A zsúfolt vagy sötét területek vonzzák a baleseteket.

b) Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gözöket.

c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben. Elveszítheti az irányítását a gép felett, ha valaki eltereli a figyelmét.

2) Érintésvédelem

a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez. Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát.

b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Az áramütés kockázata nagyobb, ha a teste földelve van.

c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek. A szerszámgépbe kerülő víz növeli az áramütés kockázatát.

d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A serült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.

e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt. A szabadtéri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást. A FI relé használata csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) A szerszámgép használata közben maradjon mindig figyelmes, arra figyeljen, amit csinál, és használja a józanész elvét. Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt.

A szerszámgépek üzemeltetése közben egy pillanatnyi figyelmetlenség is súlyos személyi sérülést eredményezhet.

b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget.

A munkavédelmi eszközök, mint a porvédő maszk, csúszásgátló biztonsági cipő, védő sisak vagy fülvédő használata a fennálló körülmények esetén csökkenti a személyi sérülés veszélyét.

c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot.

A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket.

d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet.

A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.

e) A gép használatakor ne nyújtózzon túl messzire. Mindig álljon stabilan, és őrizze meg egyensúlyát.

Ez lehetővé teszi, hogy a szerszámgépet váratlan helyzetekben is jobban irányítsa.

f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol haját és ruházatát a mozgó alkatrészektől.

A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.

g) Ha a porelszívó és gyűjtő berendezések csatlakoztatásához külön eszközöket kapott, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról.

A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.

h) Ne hagyja, hogy a gépek gyakori használatából eredő megszokás önelégülté tegye, és ez a gép biztonsági alapelveinek figyelmen kívül hagyására késztesse.

Egy gondatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.

4) A szerszámgép használata és ápolása

a) Ne eröltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet.

A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.

b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki.

Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani.

c) Húzza ki a dugaszt az áramforrásból és/vagy, ha eltávolítható, vegye ki az akkumulátort a szerszámgépből, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.

Ezen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.

Magyar

d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják.

Képzetlen felhasználók kezében a szerszámgépek veszélyesek.

e) A szerszámgépek és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg. Sok balesetet a rosszul karbantartott szerszámgépek okoznak.

f) A vágószerszámokat tartsa élesen és tisztán. Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, és azok könnyebben kezelhetők.

g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, figyelembe véve a munkakörülményeket és a végzendő munkát. A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet.

h) Tartsa a fogantyúkat és a markolatok felületeit szárazon, valamint olaj- és zsírmentesen. A csúszós fogantyúk és markolati felületek nem teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.

5) Akkumulátoros szerszám használata és ápolása

a) Csak a gyártó által előírt töltővel töltse újra. Az egy bizonyos típusú akkumulátorhoz alkalmas töltő tűzveszélyt okozhat, ha egy másik fajta akkumulátorral használják.

b) A szerszámgépeket csak a kifejezetten hozzájuk való akkumulátorokkal használja. Bármilyen más akkumulátor használata sérülés- és tűzveszélyt okozhat.

c) Amikor az akkumulátor nincs használatban, tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól vagy egyéb kis fémtárgyaktól, amelyek érintkezésbe hozhatnak ket csatlakozót.

Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat.

d) Helytelen körülmények között az akkumulátorból folyadék folyhat ki; kerülje az érintkezést ezzel a folyadékkal. Ha véletlenül hozzáér, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, kérjen további orvosi segítséget.

Az akkumulátorból kifolyó folyadék irritációt vagy égéseket okozhat.

e) Ne használjon sérült vagy módosított akkumulátort.

A sérült vagy módosított akkumulátorok kiszámíthatatlan viselkedést mutathatnak, ami tűz-, robbanás- vagy sérülésveszélyt eredményezhet.

f) Az akkumulátort vagy a szerszámot ne tegye ki a tűznek vagy túl magas hőmérsékletnek. A tűz vagy 130°C feletti hőmérséklet robbanást okozhat.

g) Kövesse a töltésre vonatkozó utasításokat, és az akkumulátort vagy a szerszámot ne töltse az utasításban megadott hőmérsékleti tartományon kívül.

A nem megfelelő módon, illetve a megadott tartományon kívül történő töltés károsíthatja az akkumulátort és növelheti a tűz kockázatát.

6) Szerviz

a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával. Ez biztosítja, hogy a szerszámgép biztonságos maradjon.

b) Soha ne javítson sérült akkumulátorokat. Az akkumulátorok karbantartását csak a gyártó vagy az arra jogosult szolgáltatók végezhetik.

VIGYÁZAT

Tartsa távol a gyermekeket és beteg személyeket. Amikor nem használja a szerszámokat, tárolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá.

ÓVINTÉZKEDÉSEK AKKUS MENETES RUDAZAT DARABOLÓ ESETÉN

1. Használat közben tartsa biztosan a szerszámot. Ennek elmulasztása balesetet vagy sérülést eredményezhet. (1. ábra)
2. A kapcsoló működtetésekor soha ne hozza az ujjai közelébe a darabolót.
3. Ne használja lágyacél menetes rudaktól eltérő menetes rudak darabolására. Ez a szerszám kifejezetten lágyacél menetes rudak darabolására szolgál. Ennek a szerszámnak a műszaki jellemzőknek nem megfelelő menetes rudakhoz történő használata torzulásokat okozhat a csavarmenetekben, ezáltal megakadályozva az anyák ráhelyezését. Soha ne használja edzett csavarok, különböző méretű menetes rudak, betonvasak stb. darabolására.
4. Használja a speciális darabolók cseréjével a menetes rudak méretének megfelelően. A helytelen méretű darabolókkal történő darabolás károsíthatja a folyamatos menetű rudakat vagy a vágóéleket.
5. A darabolás kezdete előtt győződjön meg arról, hogy a rudakon és a darabolón levő menetek megfelelően egymásba kapcsolódnak. A darabolás, amikor a menetek nem kapcsolódnak egymásba, a rudak és a daraboló károsodását okozhatja.
6. Ha a daraboló a rossz irányban került csatlakoztatásra vagy a daraboló toldalékhoz a csavar laza, ez a vágóél károsodását eredményezheti, és a fő egység idő előtti károsodásához vezethet. Nagyon vigyázzon a daraboló helyes csatlakoztatására
7. A menetes rudak 10 milliméteres vagy rövidebb hosszúságú darabolása a daraboló és a menetes rudak között elégtelen egymásba kapcsolódási hosszat hoz létre, ezáltal a daraboló károsodását okozva. Mindig 10 milliméternél nagyobb hosszakat daraboljon.
8. Amikor szük helyezhez rögzített menetes rudakat darabol, bizonyosodjon meg arról, hogy van legalább 12 milliméter a menetes rúd és a körülötte levő anyagok között. Ha a távolság kevesebb, mint 12 milliméter, a daraboló hozzáérhet a környező anyagokhoz, ezáltal a daraboló és a fő egység károsodását okozva.

9. A daraboló ellenőrzésekor, tisztításakor vagy cseréjekor bizonyosodjon meg arról, hogy eltávolította az akkumulátort a fő egységből. A kapcsoló véletlenül bekapcsolható, ezáltal baleseteket okozva.

10. Amikor a berendezést magasban használja, kétszeresen győződjön meg a használat előtt arról, hogy senki nem áll a közvetlenül Ön alatti területen. Amikor pillanatnyilag nem használja, tegye a szerszámot biztonságos és stabil helyre.

11. Az akkumulátort mindig 0°C–40°C hőmérsékleten töltse fel. A 0°C-nál alacsonyabb hőmérséklet túlterheléshez vezet, amely veszélyes. Az akkumulátort 40°C-nál magasabb hőmérsékleten nem lehet tölteni. A töltés legmegfelelőbb hőmérséklete 20°C–25°C között van.
12. Ne használja folyamatosan a töltót. Egy töltés befejezését követően, hagyja a töltót kb. 15 percig pihenni a következő töltés megkezdése előtt.
13. Ne hagyja, hogy az újratölthető akkumulátor csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.
14. Soha ne szerelje szét az újratölthető akkumulátort és a töltót.
15. Soha ne zárja rövidre az újratölthető akkumulátort. Az akkumulátor rövidre zárása áramlökést, ezáltal túlmelegedést okoz. Ennek eredményeképpen az akkumulátor leéghet vagy károsodhat.
16. Ne dobjat tüzbe az akkumulátort. Az akkumulátor felrobbanhat a tüzben.
17. Ne dugjon semmit a töltő szellőzésére szolgáló résekbe. Ha fémtárgyat vagy gyúlékony anyagot dug a töltő szellőzésére szolgáló résekbe, azzal elektromos áramütést okozhat, vagy a töltő megrongálódhat.
18. Ha az akkumulátor működési ideje az újratöltést követően túl röviddé válik a rendes használathoz, akkor vigye vissza abba a boltba, ahol vásárolta. Ne dobja el a lemerült akkumulátort.
19. A lemerült akkumulátor használata károsíthatja a töltőt.
20. Folyamatos használat esetén előfordulhat, hogy a készülék túlmelegedhet, ami károsíthatja a motort és a kapcsolót. Ezért ha a borítás felmelegszik, szüneteltesse az eszköz használatát egy ideig.
21. Győződjön meg róla, hogy az akkumulátort szorosan behelyezte. Ha lazán van behelyezve, kieshet és balesetet okozhat.
22. Ne használja a terméket, ha a szerszám vagy az akkumulátor kivezetései (akkumulátor rögzítés) eldeformálódtak. Az akkumulátor szerszámba való helyezése rövidzárlatot idézhet elő, ami füstképződést vagy tüzet eredményezhet.
23. A szerszám csatlakozóit (elemtartó) tartsa távol a forgácstól és a portól.
    ○ Használat előtt győződjön meg arról, hogy az érintkezők környékén nem halmozódott fel fémforgács és por.
    ○ Használat közben igyekezzen elkerülni, hogy a szerszámra került fémforgács és por az akkumulátorra hulljon.
    ○ Üzemeltetés felfüggesztésénél vagy használat után ne hagyja a szerszámot olyan területen, ahol ki lehet téve a leeső fémforgácsnak vagy pornak. Ha így tesz, az rövidzárlatot idézhet elő, ami füstképződést vagy tűzet eredményezhet.
24. A szerszámot és az akkumulátort mindig -5°C és 40°C között használja.

A LÍTIUMION AKKUMULÁTORRAL KAPCSOLATOS FIGYELMEZTETÉS

Az élettartam meghosszabbítása érdekében a lítiumion akkumulátort védelmi funkcióval látták el, amely leállítja annak működését.

Az alább leírt 1–3. esetben a termék használatakor a motor akkor is leállhat, ha húzza a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.

1. Amikor az akkumulátor lemerül, a motor leáll. Ilyen esetben haladéktalanul töltse fel az akkumulátort.

2. A motor leállhat, ha az eszköz túlterhelt. Ez esetben engedje el a szerszám kapcsolóját, és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.

3. Ha az akkumulátor a túlterhelt munka alatt túlmelegszik, az akkumulátorból jövő áramellátás megszünhet. Ebben az esetben hagyja abba az akkumulátor használatát, és hagyja lehülni. Ezt követően a gépet ismét használhatja.

Kérjük, vegye figyelembe az alábbi figyelmeztetéseket és biztonsági tudnivalókat.

FIGYELMEZTETÉS

Az akkumulátor szivárgásának, felforrósodásának, a füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.

1. Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel az akkumulátoron.
   ○ Munka közben ügyeljen rá, hogy fémforgács és por ne hulljon az akkumulátorra.

○ Ugyeljen rá, hogy a munka közben az elektromos kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron.

○ A használaton kívüli akkumulátort ne tárolja fémforgácsnak és pornak kitett helyen.

○ Az akkumulátor eltárolása előtt távolítsa el a rárakódott fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek stb.).

1. Ne szúrja át az akkumulátort hegyes tárggyal, például tüvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fizikai behatásnak.

2. Ne használjon láthatóan sérült vagy deformálódott akkumulátort.

3. Az akkumulátort kizárólag rendeltetése szerint használja.

4. Azonnal állítsa le az akkumulátor töltését, ha a töltés az előírt töltési idő után sem sikeres.

5. Ne tegye ki az akkumulátort magas hőmérsékletnek vagy nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütőbe, szárítógépbe vagy nagynyomású tartályba.

6. Azonnal távolodjon el a tűztől, ha szivárgást vagy rendellenes szagot észlel.

7. Ne használja az akkumulátort erős statikus elektromosság közelében.

8. Azonnal vegye ki az akkumulátort a készülékből vagy a töltőből, és hagyja abba annak használatát, ha szivárgást, rendellenes szagot, felforrósodást, elszíneződést vagy deformációt, illetve bármilyen más rendellenességet észlel használat közben.

9. Ne merítse vízbe az akkumulátort, és ne hagyja, hogy folyadék kerüljön a belsejébe. Vezetőképes folyadék – például víz – bejutása tüzet vagy robbanást okozhat. Tárolja az akkumulátort hűvös, száraz helyen, az éghető és gyúlékony anyagoktól távol. Kerülni kell a korrozív gázok légkörbe jutását.

10. Ne tegye ki erős ütésnek a kijelzőpanelt, és ne törje el azt. Mert ebböl problémák származhatnak.

11. Ha lúgos kenőanyag vagy vágófolyadék kerül az akkumulátorra, gyorsan törölje le egy száraz törlőkendővel.

Ellenkező esetben a burkolat károsodását vagy állagromlását idézheti elő.

Magyar

FIGYELEM

1. Ha az akkumulátorból szivárgó sav a szemébe jut, semmiképpen ne dörzsölje, ehelyett öblítse ki folyó vízzel, és azonnal forduljon orvoshoz. Kezelés nélkül a folyadék látáskárosodást okozhat.
2. Ha a folyadék a bőrével vagy a ruházatával érintkezik, azonnal mossa le alaposan tiszta vízzel, például csapvízzel.
   A folyadék irritálhatja a bőrt.
3. Ne használja az akkumulátort, és vigye azt vissza a kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, rendellenes szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel.

FIGYELMEZTETÉS

Ha vezetőképes idegen anyag kerül a lítiumion akkumulátor terébe, rövidre zárhatja az akkumulátort, és tüzet okozhat. A lítiumion akkumulátor tárolásakor tartsa be az alábbi szabályokat.

○ Ne tegyen vezetőképes hulladékot, szöget és vezetékeket, pl. vas- vagy rézvezetéket a tárolódobozba.

○ Az akkumulátort tegye a szerszámba, vagy tegye rá az akkumulátor tárolás esetén használt fedelét, amíg nem látja a szellőzőnyílást, így elkerülheti a rövidzárlatot.

LÍTIUM-ION AKKUMULÁTOR SZÁLLÍTÁSÁVAL KAPCSOLATOS SZEMPONTOK

Lítium-ion akkumulátor szállítása közben tartsa be a következő óvintézkedéseket.

FIGYELMEZTETÉS

Értesítse a szállítmányozó céget arról, hogy a szállítmány lítium-ion akkumulátort tartalmaz. Adja meg nekik az akkumulátor teljesítményét, illetve a szállítmány szervezése során tartsa be a szállítmányozó utasításait.

○ A 100 Wh kapacitást meghaladó lítium-ion akkumulátorok fuvarozási szempontból veszélyes árunak minősülnek, és különleges alkalmazási eljárásokat igényelnek.

○ A külföldre történő szállításhoz meg kell felelnie a vonatkozó nemzetközi jogszabályoknak, illetve a célország szabályainak és előírásainak.

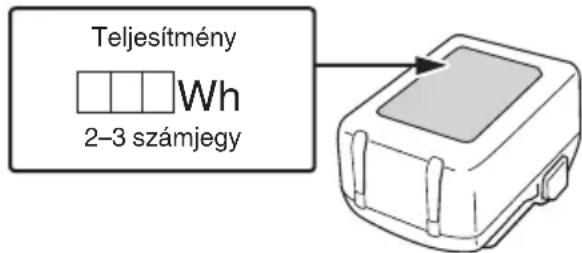

Teljesítmény Wh 2-3 számjegy

ELÓVIGYÁZATOSSÁG USB-ESZKÖZ CSATLAKOZTATÁSAKOR (UC18YSL3)

Ha váratlan hiba történik, a termékhez csatlakoztatott USB-eszközön található adatok megsérülhetnek és elveszhetnek. Mielőtt ezzel a termékkel használná, mindig készítsen biztonsági másolatot az USB-eszközön található adatokról.

Vegye figyelembe, hogy vállalatunk nem vállal semmilyen felelősséget az USB-eszközökön tárolt adatok sérüléséért vagy elvesztéséért, sem pedig a csatlakoztatott eszköz esetleges károsodásáért.

FIGYELMEZTETÉS

○ Használat előtt ellenőrizze, hogy a csatlakozó USB kábelnek van-e hibája, illetve sérült-e. Ha sérült USB kábelt használ, akkor füst vagy szikra keletkezhet.

○ Ha a terméket nem használja, takarja le az USB bemenetet a gumifedéllel. Az USB aljzaton felgyülemlő por vagy szennyeződés füstöt vagy szikrát okozhat.

MEGJEGYZÉS

O Az USB-röl történő töltés néha szünetelhet.

○ Amikor nem tölti az USB-eszközt, távolítsa el az USB-eszközt a töltöröl. Ha nem így jár el, azzal nem csak csökkenti az USB-eszköz akkumulátorának élettartamát, de ez balesetekhez is vezethet.

○ Lehetséges, hogy egyes USB eszközöket nem tud feltölteni, az eszköz típusától függően.

AZ EGYES RÉSZEK ELNEVEZÉSE

Az alábbi listában szereplő számok az 1–31. ábra utalnak.

1	Os tõlthetö akkumulátor
2	Retesz (akkumulátorhoz)
3	Fogantyú
4	Töltő
5	Töltésjelző lámpa
6	Előre/ hátra kapcsoló gomb
7	Kengyel (A) (mozgatható oldal)
8	Imbuszcsavar
9	Távtartó (csak M6, M8, M10, M12, W5/16, vagy W3/8 mérettel használva)
10	Horony nélküli oldal
11	Hornyos oldal
12	Kengyel (B) (rögzített oldal)
13	Menetes rúd
14	Daraboló
15	Helyes összekapcsolódás
16	Indító kapcsoló
17	Talpfelület
18	Mennyezetröl lógó menetes rúd
19	Mennyezet
20	Mérce
21	Burkolat
22	Kampó
23	Retesz (kampóhoz)
24	Sorjázó
25	Fogó
26	Rögzített daraboló
27	Mozgatható daraboló
28	Darabolási pozíció
29	Szükséges hossz
30	Potméter csavar
31	Meghúzás
32	Lazítás
33	Mérési pozíció
34	Nyílás (reteszgombhoz)
35	Hossz (darabolási pozíció-mérce (főtest))= 43 [mm]
36	Mérce (főtest)
37	LED-lámpa
38	Gyűjtődoboz
39	Retesz (gyűjtődobozhoz)
40	Ház
41	Csúszka (ház)
42	Csúszka (gyűjtődoboz)
43	Vállheveder
44	Kampó (A)
45	Letörés
46	Torzulás
47	Négy él a darabolón
48	Hatsz. csavarkulcs
49	Akkumulátor hátralévő töltöttsége jelzőjének kapcsolója
50	Akkumulátor hátralévő töltöttség jelzőlámpa
51	Kijelzőpanel

SZIMBÓLUMOK

FIGYELMEZTETÉS

Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel.

	CL18DA: Akkus menetes rudazat daraboló
	A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót.

	Csak EU-országok számáraAz elektromos szerszámokat ne dobja a háztartási szemétbe!Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni.
	Közvetlen áramellátás
V	Névleges feszültség
n0	Terhelés nélküli sebesség
	Vegye ki az akkumulátort
	Figyelmeztetés
	Tiltott művelet

MÜSZAKI ADATOK

1. Szerszámgép

Modell CL18DA
Terhelés nélküli löket 28 min		-1
Kapacitás	Lágyacél menetes rudak	M12, M10, M8, M6, W1/2, W3/8, W5/16
	Rozsdamentes acél menetes rudak	W3/8
Os tõlthetö akkumulátor BSL18		15–BSL36B18X
Tömeg*1		3,1–3,6 kg

*1 Súly: A 01/2014 EPTA-eljárás szerint A csatlakoztatott akkumulátortól függően. A legnehezebb súly BSL36B18X típussal mérve.

1. Akkumulátor (külön megvásárolható)

Modell Feszültség			Akkumulátor kapacitása
BSL36A18X 36	/18 V*	1	2,5 / 5,0 Ah *1

*1 A szerszám automatikusan átkapcsol.

SZABVÁNYOS KIEGÉSZÍTŐK

	CL18DA
	NNP
M6 daraboló 2
M6 távtartó 2
M8 daraboló 2
M8 távtartó 2

Magyar

M10 daraboló 2
M10 távtartó 2
W3/8 távtartó 2
M8 sorjázó 1
Hatszögletű dugókulcs 1
Mérce 1
Gyűjtődoboz 1
Egymásra rakható tok 1
Vállheveder 1

A szabványos kiegészítők köre figyelmeztetés nélkül módosulhat.

OPCIONÁLIS TARTOZÉK (külön megvásárolható)

1. Akkumulátor


Menetes rúd mérete	Darabolók és távtartók kombinálása
M12	M12 daraboló (×2)M12 távtartó (×2)
M10	M10 daraboló (×2)M10 távtartó (×2)
M8	M8 daraboló (×2)M8 távtartó (×2)
M6	M6 daraboló (×2)M6 távtartó (×2)
W1/2 W1/2 daraboló (×2)
W3/8	W3/8 daraboló (×2)W3/8 távtartó (×2)
W5/16	W5/16 daraboló (×2)W5/16 távtartó (×2)

1. Sorjázó

Menetes rúd mérete
M12
M10
M8
M6
W1/2
W3/8
W5/16

4. Vállheveder

A vállhevedert a termékhez mellékelt kampóra (A) rögzítve a terméket a 23. ábrán látható módon hordozhatja.

FIGYELEM

O Használat előtt állítsa be a vállhevedert megfelelő hosszúságúra.

O Ne használja a vállhevedert, ha az sérült.

Az opcionális tartozékok előzetes bejelentés nélkül változhatnak.

ALKALMAZÁSI TERÜLETEK

O Lágyacél menetes rudak darabolása.

AZ AKKUMULÁTOR KIVÉTELE/BEHELYEZÉSE

1. Az akkumulátor kivétele

Tartsa szorosan a markolatot, és nyomja be az akkumulátor reteszét az akkumulátor eltávolításához (lásd 2. ábra).

FIGYELEM

Soha ne zárja rövidre az akkumulátort.

2. Az akkumulátor behelyezése

Az akkumulátort úgy helyezze be, hogy közben odafigyel a polaritásra (lásd 2. ábra).

TÖLTÉS

A szerszámgép használata előtt töltse fel az akkumulátort a következők szerint.

1. Csatlakoztassa az akkumulátortöltő tápkábelét a dugaszolóaljzathoz.

Amikor a töltő dugaszát egy aljzathoz csatlakoztatja, a töltésjelző lámpa pirosan villog. (lásd az 1. táblázatot)

2. Helyezze az akkumulátort a töltőbe.

Stabilan helyezze be az akkumulátort a töltőbe, amint az a 3. ábrán látható (2. oldalon).

3. Töltés

Amikor az akkumulátort behelyezi a töltőbe, a töltés megkezdődik, és a töltést jelző lámpa kék fénnyel villog. Amint az akkumulátor töltése befejeződött, a jelzőlámpa zölden világít. (lásd az 1. táblázatot)

(1) A töltésjelző lámpa jelzései

A töltésjelző lámpa jelzéseit az akkumulátortöltő, illetve az akkumulátor állapotának megfelelően az 1. táblázat tartalmazza.

1. táblázat: A töltésjelző lámpa jelzései

BE/KI 0,5 másodperces időközzel (PIROS)	Töltés előtt *1
0,5 másodpercig világít1 másodperces időközökkel. (KÉK)	Legalább 50%-ban feltöltve
1 másodpercig világít0,5 másodperces időközökkel. (KÉK)	Legalább 80%-ban feltöltve
Folyamatosan világít (KÉK)	Több mint 80%-ban feltöltve
Folyamatosan világít(Folyamatos hangjelzés: kb.6 másodpercig) (ZÖLD)	Töltés befejeződött
BE/KI 0,3 másodperces időközzel (PIROS)	Túlmelegedési készenlét *2
BE/KI 0,1 másodperces időközzel (Megszakított hangjelzés: kb. 2 másodpercig) (LILA)	Nem lehetséges a töltés *3

MEGJEGYZÉS

*1 Ha a piros lámpa még az akkumulátortöltő csatlakoztatását követően is villog, akkor ellenőrizze, hogy az akkumulátor teljesen be van-e helyezve.

*2 Az akkumulátor túlmelegedett. Nem lehet tölteni. Bár a töltés az akkumulátor lehülését követően akkor is elindul, ha az akkumulátort bent hagyta, a legjobb gyakorlat az, hogy ha eltávolítja az akkumulátort, és töltés előtt hagyja egy árnyékos, jól szellőző helyen lehülni.

*3 Az akkumulátor vagy az akkumulátortöltő meghibásodott

– Teljesen helyezze be az akkumulátort.

– Ellenőrizze, hogy nem ragadt-e idegen anyag az akkumulátortartó vagy csatlakozások közé. Ha nem talál idegen tárgyat, lehetséges, hogy az akkumulátor vagy a töltő meghibásodott. Vigye el egy hivatalos szervizközpontba.

○ Az akkumulátortöltő a folyamatos használat alatt felmelegedhet, és így meghibásodást okozhat. A töltés befejezését követően hagyja 5 percet pihenni a következő töltésig.

(2) Az akkumulátor hömérséklete és töltési ideje. (lásd a 2. táblázatot)

1. táblázat

Modell UC18YSL3
Az akkumulátor típusa Li-ion
Töltési feszültség 14,4–18 V
Hőmérséklet, amelyen az akkumulátor újratölthető	0°C–50°C

Az egyes kapacitású akkumulátorok töltési ideje (kb.) (20°C-on)	1,5 Ah 15	perc
	2,0 Ah 20	perc
	2,5 Ah 25	perc
	3,0 Ah	20 perc(BSL1430C, BSL1830C: 30 perc)
	4,0 Ah	26 perc(BSL1840M: 40 perc)
	5,0 Ah 32	perc
	6,0 Ah 38	perc
Többvoltos akkumulátorok töltési ideje (kb.) (20°C-on)	1,5 Ah(x 2 egység)	20 perc
	2,5 Ah(x 2 egység)	32 perc
	4,0 Ah(x 2 egység)	52 perc
Akkumulátorcellák száma 4-10
Töltési feszültség USB esetén 5 V
Töltőáram USB esetén 2 A
Súly 0,6 kg

MEGJEGYZÉS

O A töltési idő a környezeti hőmérséklettől és az áramforrás feszültségtől függően változhat.

O Ha a töltés hosszú időt vesz igénybe

– A töltés hosszabb ideig tart különösen alacsony környezeti hömérséklet esetén. Az akkumulátort meleg helyen (mint például beltér) töltse.

– Ne takarja le a szellőzőnyílást. Különben a belseje túlmelegszik' csökkentve a töltő teljesítményét.

– Ha a hütőventilátor nem működik, akkor vegye fel a kapcsolatot a HiKOKI hivatalos szervizzel a javítás végett.

1. Húzza ki a töltő elektromos vezetékét a csatlakozó-aljzatból.

2. Tartsa szilárdan kézben az akkumulátortöltöt, és húzza ki belőle az akkumulátort.

MEGJEGYZÉS

Ne felejtse el kivenni az akkumulátort a töltőböl, és eltenni használat után.

Kisütés új akkumulátor esetén, stb.

Mivel az új és a hosszabb időn át nem használt akkumulátorokban a belső vegyi anyagok nem voltak aktiválva, az első és második használat során a rendelkezésre álló idő rövidebb lehet. Ez egy időszakos jelenség és a töltéshez szükséges normal időtartam beáll, miután az akkumulátor 2–3 alkalommal fel lett töltve.

Hogyan örizze meg az akkumulátor élettartamát.

(1) Töltse fel az akkumulátort, mielőtt az teljesen lemerülne. Ha úgy érzi, hogy a szerszámgép ereje csökkenőben van, függessze fel a működtetést és töltse fel az akkumulátort. Ha a működtetést ilyekor tovább folytatja és lemeríti az akkumulátort, károsíthatja ezzel az akkumulátort és annak élettartamát csökkentheti.
(2) Kerülje a töltést magas környezeti hómérsékleten. Egy újratölthető akkumulátor használat közben felmelegszik. Ha egy ilyen felmelegedett akkumulátort

Magyar

kívánna újratölteni közvetlenül használat után, annak belső vegyi anyaga megromolhat és ezzel rövidebbé válhat az élettartama. Hagyja lehűlni az akkumulátort és csak ezután töltse újra.

HOGYAN KELL FELTÖLTENI AZ USB ESZKÖZT

○ USB eszköz töltése a hálózati aljzatról (30 (a). ábra)

○ USB eszköz és akkumulátor töltése a hálózati aljzatról (30 (b). ábra)

○ Hogyan kell feltölteni az USB eszközt (31. ábra)

MÜKÖDTETÉS ELÖTT

1. A munkahely környezetének elökészítése és ellenörzése

Ellenőrizze, hogy a munkahely megfelel-e az óvintézkedéseknél említett összes feltételnek.

2. Az akkumulátor ellenőrzése

Ellenőrizze, hogy az akkumulátor szorosan illeszkedik-e a feltöltőbe. Kilazulva kieshet, és balesetet okozhat.

3. Az előre/hátra kapcsoló gomb beállítása

(1) Nyomja az előre/hátra kapcsoló gombot jobbról az 4 (a). ábra bemutatottak szerint. A darabolás lehetséges.

(2) Az előre/hátra kapcsoló gombnak a rögzítési helyzetbe való beállításával az 4 (b). ábra bemutatottak szerint a motor nem fog működni még akkor sem, ha az indítókapcsolót meghúzza. Amikor viszi vagy tárolja a fő egységet, vagy amikor leállítja a műveleteket, állítsa az előre/hátra kapcsoló gombot a rögzítési helyzetbe (4 (b). ábra).

(3) Nyomja az előre/hátra kapcsoló gombot balról az 4 (c). ábra bemutatottak szerint. Lenyomva tartott gombbal húzza meg az indítókapcsolót, így a daraboló kivehető a menetes rúdból. Csak akkor állítsa ebbe a helyzetbe, ha az újratölthető akkumulátor elhasználódott, és az egység működése a darabolás során megáll. Azonnal kapcsolja ki a kapcsolót, miután a darabolót eltávolította a menetes rúdból.

FIGYELEM

Ne kísérelje meg a vágást a hátra helyzetben (4 (c). ábra). Ha ebben a helyzetben kísérli meg a vágást, a motor túlterhelődik és a darabolás nem lesz lehetséges. Soha ne alkalmazzon túlzott erőt a fő egységre, mivel az az egység károsodását okozhatja.

4. Ellenőrizze a daraboló méretét, a toldalék irányát, a toldalék csavarját és távtartóját

(1) A daraboló mérete a darabolandó menetes rudak mérete szerint különbözik. Győződjön meg arról, hogy olyan daraboló van csatlakoztatva, amely megfelel a darabolandó menetes rudak méretének.

(2) A vágó szerelési helyzetének megváltoztatásakor a vágóknak egymáshoz viszonyítva a megfelelő pozícióban kell lenniük. A szerszámtest elejéről (fedél felől) nézve helyezze a darabolók oldalain lévő hornyokat úgy, hogy a és részek az 5 (a). ábra szerint legyenek elrendezve.

(3) Használja a tartozék hatszögű rudat annak biztosításához, hogy a darabolót csatlakoztató imbuszcsavar szorosan meg legyen húzva (5. ábra). Míg a csavar laza, a berendezés használata a fő egység és a daraboló károsodását okozhatja.

(4) A menetes rudak méretétől függően szükséges lehet speciális távtartók csatlakoztatása a darabolóhoz.

[1] M6, M8, M10, W5/16 daraboló használatakor Helyezze be a darabolót a kengyelen levő daraboló toldalék horonyba, tegye be a speciális távtartót és a

W3/8 távtartót a daraboló és a kengyel közé, majd használja az imbuszcsavart a meghúzásra és a rögzítésre. (28. ábra)

[2] M12, W3/8 daraboló használatakor Helyezze be a darabolót a kengyelen levő daraboló toldalék horonyba, tegye be a speciális távtartót a daraboló és a kengyel közé, majd használja az imbuszcsavart a meghúzásra és a rögzítésre. (28. ábra)

FIGYELEM

A 5 (b). ábrán bemutatottak szerint, ha a darabolók olyan módon vannak kombinálva, hogy a darabolón mindkét horony nélküli oldal vagy mindkét hornyolt oldal kifelé néz, a menetes rudakon levő menetek és a darabolón levő menetek emelkedése nem fog megegyezni. Ez a vágóél károsodását okozhatja, vagy olyan kopást okozhat, amely idő előtt károsítja a fő egységet.

MEGJEGYZÉS

A W1/2 daraboló használatakor távtartók nem szükségesek.

A részletekért lásd a „DARABOLÓ ÉLETTARTAMA ÉS

CSERÉJE" című fejezetet.

HASZNÁLATI ÚTMUTATÓ

FIGYELEM

○ Az indítókapcsoló működtetésekor soha ne hozza az ujjai közelébe a darabolót.
○ Darabolás után a menetes rúd vágott szakasza nagyon éles és ezért veszélyes. Legyen nagyon óvatos a menetes rúd kezelésekor.

1. Normál darabolási módszer

(1) A 6. ábrán bemutatottak szerint állítsa be a darabolandó menetes rudat a darabolóban a kengyel (B) oldalon, meggyőződve arról, hogy a menetek megfelelően kapcsolódnak össze egymással.
(2) Miközben a menetes rudat vízszintes helyzetben tartja, húzza meg az indítókapcsolót a teljes úton a menetes rúd darabolásához (7. ábra).
(3) Egy csap vágása után, ha az indítókapcsoló még mindig be van húzva, a vágó automatikusan teljesen nyitott állapotban megáll. Az automatikus leállás után engedje el az indítókapcsolót.

FIGYELEM

Ha az indítókapcsolót folyamatosan húzza, a daraboló automatikusan teljesen nyitott állapotban áll meg. (Automatikus leállítás funkció) Ha a kapcsolót a daraboló mozgása közben engedi el, a daraboló az adott pozícióban áll meg.

2. Vágások száma (akkumulátortöltésenként)

Olvassa el az alábbi táblázatot az akkumulátortöltésenkénti vágások számát illetően.

1. táblázat

Menetes rúd mérete	Lágyacél* (S235JR)	Rozsdamentes acél* (EN 1.4301)
W5/16 Kb.	2100 —
W3/8 Kb.	400 Kb. 750
W1/2 Kb.	400 —
M6 Kb.	150 —
M8 Kb.	1850 —
M10 Kb.	1150 —
M12 Kb.	770 —

* BSL36A18X akkumulátor használata esetén

A vágások száma valamennyit változhat is a környezeti hőmérséklettől, az akkumulátor jellemzőítől és a daraboló állapotától függően.

3. Helyhez kötött darabolási munka (8. ábra)

Helyhez kötött darabolás esetén helyezze a terméket a talpfelületeivel biztonságosan a padlóra, illessze a menetes rudat a rögzített daraboló KENGYEL (B) oldalán lévő menetes részébe, majd végezze el a darabolást.

4. Már rögzített menetes rudak darabolása (9. ábra)

Mennyezetről lógó menetes rúd darabolásakor illessze be a rudat úgy, hogy a menet csúcsai megfelelően illeszkedjenek a kengyel (B) oldalán lévő darabolóba, és húzza be teljesen az indítókapcsolót a rúd darabolásához.

FIGYELEM

○ Lelógó menetes rúd darabolásakor fogja meg a levágandó részt, hogy megakadályozza annak leesését.
Ügyeljen a leeső, levágott menetes rudakra. Baleset vagy sérülés kockázatát jelentik.

○ Ha a mércét erővel nyomja a mennyezetnek, az károsíthatja a mennyezetet, vagy deformálhatja, illetve károsíthatja a mércét.

O Egy száraz ruhával törölje le a termék fedelének felületén lévő szennyeződéseket. Ha szennyeződés van a fedél felületén, az átkerülhet a mennyezetre.

O Ha nincs szüksége a mércére, használat előtt távolítsa el.

5. A menetes rúd eltávolítása az egységből a darabolási műveletek során

Ha az akkumulátor lemerül a darabolási műveletek során úgy, hogy a motor forgása megáll, vagy ha a menetes rúd beszorulása miatt állt le a darabolás, húzza meg az indítókapcsolót, miközben az előre/hátra kapcsoló gombot a hátra oldal felé tolja. A motor forogni fog az ellenkező irányba, és lehetővé válik a menetes rúd eltávolítása a darabolóból (10. ábra).

FIGYELEM

O Hátrameneti pozícióba csak abban az esetben állítsa be, ha az akkumulátor töltöttségi szintje alacsony, és a motor leáll menetes rúd darabolása közben, vagy ha a menetes rúd beszorulása miatt állt le a darabolás.

○ Ha eltávolítja a vágót a csapról, és behúzva tartja a kapcsolót, a vágó automatikusan teljesen nyitott állapotban megáll.

○ Ha hátrameneti pozícióban próbálja darabolni a menetes rudat, a motor túlterhelődik, és nem fog darabolni. Ez túlságosan megterheli a szerszámtestet is, és károsíthatja azt, ezért ne vágjon hátrameneti pozícióban.

6. Á kampó használata

A kampó használható az egység ideiglenes felakasztására a műveletek során (11. ábra).

FIGYELEM

○ A kampóval soha nem szabad a készüléket saját magára felakasztania.

○ A kampó használatakor ellenőrizze, hogy a főegység nem csúszik meg és esik le, vagy nem válik-e instabillá a szél stb. miatt.

○ Soha ne akassza a készüléket a nadrágszíjára vagy a nadrágjára, mert ez balesetet okozhat. (13. ábra)

○ Ne használja a kampót, ha súlyosan meghajlott, megrepedt, vagy egyéb rendellenességet mutat.

MEGJEGYZÉS

Normál használat vagy tárolás során tárolja a kampót a főegység alsó részén lévő reteszben. (12. ábra)

7. A sorjázó használata

MEGJEĞYZÉS

Használjon speciális sorjázót, amely megfelelő a menetes rúd méretéhez.

Ha nehéz az anya miatt hozzáférni a vágási helyzethez, használjon vagy egy fogót az anya szoros meghúzásához, vagy használja a tartozék sorjázót a csavar menetén levő sorja eltávolításához.

Helyezze be a menetes rudat a sorjázón levő nyílásba. Használjon fogót a menetes rúd megtartására, és 5-ször vagy 6-szor forgassa el jobbra a sorjázót a sorja eltávolításához, majd forgassa az ellenkező irányba a sorjázó eltávolításához (14. ábra).

FIGYELEM

Ez a sorjázó speciálisan menetes rudak darabolójához van kialakítva. A menetes rudakon fémfűrésszel vagy tárcsás köszörűvel vágott sorja túl nagy ehhez a sorjázóhoz, így a sorjázó nem forog és a sorját nem lehet eltávolítani.

Amikor nem használja a sorjázót, tárolja a szerszámtestben. (15. ábra)

A daraboló rögzítésének módjától függően a darabolás után különböző mennyiségű sorja marad a menetrúd vágási végén.

Ha a daraboló az elölröl (fedél felöl) nézve a bal oldali rögzítési pontra van erősítve úgy, hogy a daraboló hornya felfelé néz. (16 [A]. ábra)

A 16 (a). ábra oldalon kevés, a 16 (b). ábra oldalon sok sorja lesz. Ha a darabolókat a 16 [1]–[4]. ábra szerint cseréli és rögzíti újra, akkor hosszú ideig lehet vágni az 16 (a) (b). ábra szerinti állapotban.

Ha a daraboló az elölröl (fedél felöl) nézve a jobb oldali rögzítési pontra van erősítve úgy, hogy a daraboló hornya felfelé néz. (17 [A]. ábra)

A 17 (a). ábra oldalon sok, a 17 (b). ábra oldalon kevés sorja lesz. Ha a darabolókat a 17 [1]–[4]. ábra szerint cseréli és rögzíti újra, akkor hosszú ideig lehet vágni az 17 (a) (b). ábra szerinti állapotban.

FIGYELEM

Ha olyan darabolót használ, amelyen nincsenek számok gravírozva, használja a hornyot vizuális segédletként a daraboló rögzítési irányának megváltoztatásakor. Az irány megváltoztatásának módja megegyezik a 16. és 17. ábra esetében.

8. A mérce használata

Ha a mellékelt mércét használja, miután beállította a szükséges hosszúságot a mércével, rögzítse a mércét a reteszgombbal, majd végezze el a vágási munkát. (18 (a). ábra) Ugyanígy használható a másik oldalon is. (18 (b). ábra) Ha a főtest mércét használja, állítsa be a szükséges hosszúságot a szerszámtestre rögzített mércével, majd végezze el a vágási munkát. (19. ábra)

9. A LED lámpa használata

A kapcsoló meghúzásakor a LED világít. A LED lámpa a kapcsoló kikapcsolása után körülbelül 10 másodperccel kialszik. (20. ábra)

FIGYELEM

Ne nézzen közvetlenül a fénybe, és ne irányítsa a fényt senki szemébe. Ha a fény folyamatosan a szembe világít, az a szem sérülését okozhatja.

10. Automatikus leállítás funkció

Menetes rúd vágása után, ha az indítókapcsoló folyamatosan be van húzva, a daraboló automatikusan teljesen nyitott állapotban áll meg.

MEGJEGYZÉS

○ Hátrameneti forgatás esetén is, ha a kapcsoló folyamatosan be van húzva, a daraboló automatikusan teljesen nyitott állapotban áll meg.

○ Hátrameneti forgatás esetén, ha a kapcsolót a daraboló teljesen nyitott állapotában húzza be, a szerszám nem működik.

Magyar

11. Szerszámvédelmi funkció

Ha olyan anyagot próbál darabolni, amely meghaladja a vágóképességet, mint például betonvasat vagy a darabolóhoz nem megfelelő méretű menetes rudat, vagy ha folyamatosan dolgozik, és a szerszámtest túlmelegszik, a szerszámvédelmi funkció aktiválódik, és a darabolás nem lehetséges.

MEGJEGYZÉS

○ Amikor a szerszámot a védelmi funkció leállítja, a LED villog.

○ Ha a védelmi funkció a gépet leállítja, akkor az csak a „Hátrameneti pozíció” irányba fog működni.

12. Gyújtődoboz használata

A gyűjtődoboz rögzítéséhez a bal és jobb oldali retesz megnyomása közben illessze össze a csúszkákat a házon és a gyűjtődobozon, majd rögzítse a gyűjtődobozt. (21. ábra)

A gyűjtődoboz eltávolításához kövesse a fenti utasításokat fordított sorrendben.

A forgács és a por eltávolításakor forgassa el és nyissa ki a fedelet a 22. ábra szerint.

MEGJEGYZÉS

Hosszú menetes rudak darabolásakor távolítsa el a gyűjtődobozt, vagy ha használja azt, akkor nyissa ki a fedelét a 22. ábra szerint.

13. A fennmaradó töltés ellenőrzése

Amikor megnyomja a fennmaradó töltés kijelzőjének kapcsolóját, a fennmaradó töltést jelző lámpa kigyullad, és ellenőrizheti a fennmaradó töltést. (29. ábra) Amikor felengedi a fennmaradó töltés kijelzőjének kapcsolóját, a fennmaradó töltést jelző lámpa kialszik. A 4. Táblázat mutatja a fennmaradó töltést jelző lámpa egyes jelzéseihez tartozó fennmaradó töltést.

1. táblázat

	Világít;Az akkumulátor töltöttségi szintje 75%.
	Világít;Az akkumulátor töltöttségi szintje 50%-75%.
	Világít;Az akkumulátor töltöttségi szintje 25%-50%.
	Világít;Az akkumulátor töltöttségi szintje kevesebb,mint 25%
	Villog;Az akkumulátor hamarosan lemerül. A lehetőleghamarabb töltse újra az akkumulátort.
	Villog;A magas hőmérséklet miatt leállt ateljesítményleadás. Távolítsa el azakkumulátort a szerszámból, és várja meg,amíg teljesen lehül.
	Villog;A kimenő teljesítmény hiba vagyüzemzavar miatt fel van függesztve. Aprobléma okozója valószínűleg az akkumulátor,ezért kérfük, vegye fel a kapcsolatot aforgalmazóval.

MEGJEGYZÉS

○ MultiVolt akkumulátor használata esetén az akkumulátor hátralévő töltöttségi szintjét az akkumulátor jelzőfényén ellenőrizze.
O Ne üssön rá erősen a kapcsolópanelre és ne törje el azt, mert ebböl problémák származhatnak.
○ Az akkumulátor terhelésének csökkentése érdekében a fennmaradó töltést jelző lámpa csak a kapcsoló megnyomása esetén világít.

DARABOLÓ ÉLETTARTAMA ÉS CSERÉJE

1. Daraboló élettartama

A 24. ábrán bemutatottak szerint, az ismétlődő vágás a vágóél törését és vetemedését okozhatja. A darabolónak ebben az állapotban való használata sorját hozhat létre a menetes rudak vágási helyén, így a menetek torzulnak. Ez megakadályozza a tiszta vágásokat és lehetetlenné teszi az anya behelyezését.

A 25. ábrán bemutatottak szerint az él négy helyen található a darabolón. Használja az 27. ábra szerint leírt módszert a daraboló csatlakoztatási irányának megváltoztatására, hogy lehetővé tegyen összesen négy használatot. Ha az anya nem illeszkedik a menetes rúdra az él törése és vetemedése következtében, változtassa meg a daraboló csatlakoztatási irányát az él törés és vetemedés nélküli használatához, vagy cserélje ki egy új darabolóval.

2. A daraboló csatlakoztatási irányának megváltoztatása vagy a daraboló cseréje

(1) Eltávolítás elött:
[1] Állítsa az előre/hátra kapcsoló gombot a rögzítési helyzetbe (4 (b). ábra).
[2] Vegye ki az újratölthető akkumulátort a fő egységből.
(2) Levétel

Használja a tartozék hatszögletű dugókulcsot az imbuszcsavar eltávolításához. Most el lehet távolítani a darabolót és a távtartót (26. ábra).

(3) Rögzítés előtt

[1] A darabolón négy vágási hely található. A 27. ábrán látható módon a vágó szerelési pozíciójának megváltoztatásával a vágó négyszer is használható.
[2] A vágó szerelési helyzetének megváltoztatásakor a vágóknak egymáshoz viszonyítva a megfelelő pozícióban kell lenniük. A szerszámtest elejéről (fedél felől) nézve helyezze a darabolók oldalain lévő hornyokat úgy, hogy a és részek az 5 (a). ábra szerint legyenek elrendezve.
[3] Ha törés vagy vetemedés van a vágóélen vagy a daraboló csatlakozási felületén, használjon reszelőt a területek lelapítására.
[4] Használjon kefét a kengyelen levő daraboló toldalék hornyához kapcsolódó reszelék eltávolítására.

FIGYELEM

○ A 5 (b). ábrán bemutatottak szerint, ha a darabolók olyan módon vannak kombinálva, hogy a darabolón mindkét horony nélküli oldal vagy mindkét hornyolt oldal kifelé néz, a menetes rudakon levő menetek és a darabolón levő menetek emelkedése nem fog megegyezni. Ez a vágóél károsodását okozhatja, vagy olyan kopást okozhat, amely idő előtt károsítja a fő egységet.

○ Ha olyan darabolót használ, amelyen nincsenek számok gravírozva, használja a hornyot vizuális segédletként a daraboló rögzítési irányának megváltoztatásakor. Az irány megváltoztatásának módja megegyezik a 27. ábra esetében.

(4) Rögzítés

[1] M6, M8, M10, W5/16 daraboló használatakor Helyezze be a darabolót a kengyelen levő daraboló toldalék horonyba, tegye be a speciális távtartót és a W3/8 távtartót a daraboló és a kengyel közé, majd használja az imbuszcsavart a meghúzásra és a rögzítésre. (28. ábra)

[2] M12, W3/8 daraboló használatakor Helyezze be a darabolót a kengyelen levő daraboló toldalék horonyba, tegye be a speciális távtartót a

daraboló és a kengyel közé, majd használja az imbuszcsavart a meghúzásra és a rögzítésre.

(28. ábra)

MEGJEGYZÉS

A W1/2 daraboló használatakor távtartók nem szükségesek.

FIGYELEM

O Az imbuszcsavart eléggé meg kell húzni az imbuszkulccsal.

○ Használjon az oszlop méretének megfelelő vágóeszközöket és távtartókat. A nem megfelelő méretű vágóeszközök és távtartók használata vagy ezek összekeverése károsíthatja az oszlopot és a vágóberendezést.

KARBANTARTÁS ÉS ELLENÓRZÉS

FIGYELMEZTETÉS

Ellenőrzés és tisztítás során feltétlenül távolítsa el az újratölthető akkumulátort az egységből.

1. Ápolás használat után

Használat után tisztítsa meg kefével stb., különösen a daraboló vágási helye körül.

2. A rögzítőcsavarok ellenőrzése

Rendszeresen ellenőrizze a rögzítőcsavarokat, és győződjön meg róla, hogy megfelelően feszesek-e. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.

3. A készülék külső tisztítása

Ha a szerszámgép szennyeződött, törölje le puha, száraz ronggyal vagy benedvesített, szappanos ronggyal. Ne használjon klóros oldószereket, benzint vagy festékhígítót, mivel ezek szétmarhatják a műanyagot.

4. A terminálok (szerszám és akkumulátor) ellenőrzése

Győződjön meg arról, hogy nincs felhalmozódva fémforgács és por az érintkezőkön. Alkalmanként ellenőrizze a működést megelőzően, közben és után.

FIGYELEM

Távolítson el minden fémforgács darabot vagy port, amely a csatlakozókon felgyülemlett. Ellenkező esetben a készülék meghibásodhat.

5. Tárolás

A szerszámgépet és az akkumulátort olyan helyen tárolja, ahol a hömérséklet alacsonyabb 40°C-nál, valamint tartsa távol gyermekektől.

MEGJEGYZÉS

Lítiumion akkumulátorok tárolása. Tárolás előtt győződjön meg róla, hogy a lítiumion akkumulátor teljesen fel van töltve. Ha hosszú időn át, (három, vagy több hónap) alacsony töltéssel tárolja az akkumulátorokat, akkor csökkenhet a teljesítményük, ezáltal jelentősen csökken a használati idejük, és alkalmatlanná válhatnak a töltés megtartására. Az akkumulátor jelentősen lecsökkent használati ideje azonban visszaállítható, ha kettő-öt alkalommal feltölti, majd lemeríti az akkumulátort. Ha az akkumulátor rendkívül hamar lemerül a folyamatos töltés és használat ellenére, akkor tekintse használhatatlannak, és vegyen újat.

6. Hivatalos HiKOKI Szervizközpont:

Lásd a címeket a https://hikoki-powertools.eu weboldalon.

FIGYELEM

A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat.

Fontos megjegyzés a HiKOKI vezeték nélküli elektromos szerszámok akkumulátoraihoz

Minden esetben eredeti akkumulátort használjon. Ha nem általunk gyártott akkumulátort használ, vagy ha szétszereli és átalakítja az akkumulátort (mint pl. szétszerelés és cellák vagy más belső alkatrészek cseréje), nem garantálható a vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye.

GARANCIA

A HiKOKI Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normál mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.

MEGJEGYZÉS

A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.

A környezeti zajra és vibrációra vonatkozó információk

A mért értékek az EN62841 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.

Mért, A-súlyozott hangteljesítményszint: 78 dB (A) Mért, A-súlyozott hangnyomásszint: 70 dB (A) Bizonytalanság K: 1,5 dB (A).

Viseljen hallásvédő eszközt.

EN62841 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg).

Menetes rúd darabolása:

Rezgés-kibocsátás érték a h < 0,8 m/s²

Bizonytalanság: K = 1,5 m/s²

A közölt rezgési összérték és a közölt zajkibocsátási érték mérése a szabványos vizsgálati eljárással megegyezően történt, és használható a szerszámok összehasonlítására. Ugyancsak használható a kibocsátás előzetes megbecslésére.

FIGYELMEZTETÉS

○ Az elektromos kéziszerszám tényleges használat során tapasztalt rezgése és zajkibocsátása eltérhet a közölt értéktől a szerszám használati módjának függvényében, különös tekintettel a megmunkált munkadarab típusára; és

○ Léptessen életbe a szerszámgép kezelőjét védő intézkedéseket a használat tényleges körülményei között becsült expozíció alapján (a használati ciklus minden elemét figyelembe véve, a bekapcsolt állapot mellett például azt az időt is, amikor a szerszám kikapcsolt állapotban van, vagy amikor üresjáratban működik).

OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI ELEKTRICKÉHO NÁŘADÍ

⚠️ VAROVÁNÍ
