Ürün Tipi	Akülü Dişli Çubuk Kesici
Marka	HiKOKI
Model	CL18DA
Güç Kaynağı	18 V Li-ion Pil (çoklu voltaj 18/36 V)
Kesme Kapasitesi (yumuşak çelik)	M6, M8, M10, M12, W5/16, W3/8, W1/2
Kesme Kapasitesi (paslanmaz çelik)	W3/8
Boşta Hız	28 dak⁻¹
Ağırlık (pile göre)	3,1 - 3,6 kg
Ses Basıncı Seviyesi	70 dB(A) (belirsizlik K=1,5 dB)
Ses Gücü Seviyesi	78 dB(A) (belirsizlik K=1,5 dB)
Titreşim (çubuk kesme)	< 0,8 m/s² (K=1,5 m/s²)
Ana Fonksiyonlar	Otomatik durdurma, ileri/geri hareket, LED aydınlatma, pil göstergesi, kanca, toplama kutusu, dereceli ölçek, entegre çapak alma
Güvenlik	Anahtar kilidi, aşırı yük ve aşırı ısınma koruması, geri viteste acil durdurma
Bakım ve Temizlik	Kesici etrafındaki talaşları düzenli olarak temizleyin, vidaları kontrol edin, kuru bir bezle silin, 40°C'nin altında saklayın
Yedek Parçalar ve Onarılabilirlik	Değiştirilebilir kesiciler (4 kenarlı), ara parçalar, çapak alma, altıgen anahtar; HiKOKI yetkili servisi tarafından onarım
Verilen Aksesuarlar	Kesiciler (M6, M8, M10, W3/8), ara parçalar, çapak alma, altıgen anahtar, ölçek, kutu, askı kayışı, istiflenebilir kutu
Garanti	Ulusal düzenlemelere uygundur; kullanım hataları veya normal aşınma dışında

Sık sorulan sorular - CL18DA HiKOKI

Pil alete nasıl takılır?

Pili, kutuplara dikkat ederek yuvaya tık sesi duyana kadar takın. Çıkarmak için tutamağı tutun ve pil mandalına basın.

Bir dişli vidayı doğru şekilde nasıl keserim?

İleri/geri düğmesini ileri konuma getirin. Vidayı, dişleri hizalayarak kesiciye (B) destek tarafından yerleştirin. Kesmek için tetiği sonuna kadar çekin. Kesimden sonra alet otomatik olarak açık konumda durur.

Kesme sırasında pil biterse ne yapmalıyım?

Tetiğe basılı tutarken ileri/geri düğmesini geri konuma getirerek motoru ters yönde döndürün ve vidayı serbest bırakın. Çıkardıktan sonra tetiği bırakın.

Kesici nasıl değiştirilir?

Pili çıkarın. Verilen anahtarla altıgen başlı cıvatayı sökün. Vida boyutuna göre kesiciyi ve ara parçayı değiştirin. Bıçak çentiklerinin doğru konumlandırıldığından emin olun (Şek. 5a). Sıkıca vidalayın.

Dereceli ölçek nasıl kullanılır?

İstenen uzunluğu ayarladıktan sonra ölçeği tırtıllı cıvata ile alete sabitleyin. Hassas uzunlukta kesmek için kullanın. Gerekmiyorsa çıkarın.

Toplama kutusu nasıl kullanılır?

Kutunun kızaklarını gövde kızaklarıyla hizalayın ve mandalları kilitlenene kadar bastırın. Boşaltmak için kutu kapağını açın. Uzun vidaları kesmek için çıkarın.

Kanca nasıl kullanılır?

Kanca, aleti geçici olarak asmak içindir. Taşımak için kullanmayın. Aletin kaymadığından emin olun. Kullanımdan sonra kancayı aletin altındaki mandala yerleştirin.

Hangi düzenli bakım gereklidir?

Her kullanımdan sonra kesici etrafındaki talaşları bir fırçayla temizleyin. Vidaların sıkılığını kontrol edin. Dış yüzeyi kuru bir bezle silin. 40°C'nin altında kuru bir yerde saklayın.

Bu aletle hangi tip vidalar kesilebilir?

Alet, M6, M8, M10, M12, W5/16, W3/8, W1/2 boyutlarındaki yumuşak çelik dişli vidaları ve W3/8 paslanmaz çelik vidaları keser. Uygun kesiciyi kullanın.

Alet aşırı ısınma nedeniyle durursa ne yapmalıyım?

Tetiği bırakın ve pili çıkarın. Aleti gölgeli bir yerde soğumaya bırakın. Koruma sırasında LED yanıp söner. Soğuduktan sonra tekrar kullanın.

KULLANIM KILAVUZU CL18DA HiKOKI

GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI

⚠️ UYARI

Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun.

Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Bu kılavuzu gelecekte başvurmak üzere saklayın.

Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır.

b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir.

c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fişi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır.

b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar.

c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır.

d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fişini prizden çıkarmak için kabloyu kullanmayın. Kabloyu ıslıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır.

e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır.

f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

3) Kişisel emniyet

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir.

b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın.

Uygun koşullar için kullanılan bir toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır.

c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fişini takmanız kazalara davetiye çıkarır.

d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın. Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir.

e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun. Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur.

f) Uygun şekilde giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçlarını zı ve elbisenizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.

g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun. Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir.

h) Aletlerin sık kullanılmasıyla elde edilen aşinalığın rahat davranmanıza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasına izin vermeyin. Dikkatsiz bir hareket, bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır.

b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.

c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fişi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır.

d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir.

e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır.

f) Aletleri keskin ve temiz tutun.

Türkçe

Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın.

Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir.

h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun.

Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

5) Akülü aletin kullanımı ve bakımı

a) Uniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin.

Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığında yangın riski yaratabilir.

b) Elektrikli aletleri sadece özel olarak tasarlanmış olan akü üniteleriyle kullanın.

Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir.

c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, civilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun.

Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir.

d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıviya temas edilmesi durumunda suyla yıkayın.

Sivinin gözlere temas etmesi halinde, ayrıca bir doktora başvurun.

Aküden fişkıran su tahriş veya yanıklara neden olabilir.

e) Hasarlı veya değiştirilmiş bir pil takımını veya aleti kullanmayın.

Hasarlı veya değiştirilmiş piller, yangın, patlama veya yaralanma riski ile sonuçlanan, öngörülemeyen davranışlar gösterebilir.

f) Bir pil takımını veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın.

130°C'nin üzerindeki sıcaklığa veya ateşe maruz kalma patlamaya neden olabilir.

g) Tüm şarj talimatlarına uyun ve pil takımını veya aleti talimatlarda belirtilen sıcaklık aralığının dışında şarj etmeyin.

Uygunsuz bir şekilde veya belirtilen aralıkların dışındaki sıcaklıklarda şarj etme, bataryaya zarar verebilir ve yangın riskini artırabilir.

6) Servis

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.

Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır.

b) Hasar görmüş pil takımlarına hiçbir zaman bakım yapmayın.

Pil takımlarının bakımı sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır.

ÖNLEM

Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun.

Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

AKÜLÜ SAPLAMA KESİCİ İÇİN ÖNLEMLER

1. Çalışma sırasında aleti emniyetli şekilde tuttuğunuzdan emin olun. Aksi takdirde kaza veya yaralanmalar meydana gelebilir. (Şek. 1)

2. Kesinlikle düğmeyi çalıştırırken kesiciyi parmaklarınıza yaklaştırmayın.

3. Yumuşak çelik saplamalar dışında saplamaları kesmek için kullanmayın. Bu alet, özellikle yumuşak çelik saplamaları kesmek için tasarlanmıştır. Bu aleti, spesifikasyonlara uygun olmayan saplamalar için kullanmak, vida dişlerinde bozulmalara yol açabilir ve bu da somunların takılmasını engelleyebilir.

Kesinlikle farklı ölçülerdeki temperlenmiş civata ve saplamaları, betonarme çubuklarını vb. kesmek için kullanmayın.

1. Saplamaların boyutuna göre özel kesicileri değiştirmek suretiyle kullanın. Yanlış boyutlu kesiciler kullanarak kesme işlemi yapılması vida dişlerinin sürekliliğine veya kesici kenarlarına zarar verebilir.

2. Kesme işlemine başlamadan önce, saplamalar üzerindeki vida dişlerinin kesici üzerindeki vida dişlerine geçtiğinden emin olun. Vida dişleri birbirine geçmeden kesme işlemi yapılması saplamaların veya kesicinin hasar görmesine sebep olabilir.

3. Kesicinin yanlış yönde takılması veya kesici bağlantı civatasının gevşek olması kesici kenarının hasar görmesine ve ana ünitenin erken hasar görmesine yol açabilir.

Kesiciyi doğru şekilde takma konusunda çok dikkatli olun.

1. Saplamaların 10 milimetre veya daha küçük uzunluklarda kesilmesi, kesici ve saplamalar arasında yetersiz kavraşrna uzunluğu yaratacak ve kesicinin hasar görmesine neden olacaktır.

Daima 10 milimetreden büyük uzunluklarda kesin.

1. Dar yerlere tespit edilmiş saplamaları keserken, saplama ile etrafındaki malzemeler arasında en az 12 milimetre mesafe bırakın.

Eğer mesafe 12 milimetreden az ise, kesici etraftaki malzemelere temas edebilir ve kesici ve ana ünite hasar görebilir.

1. Kesiciyi kontrol ederken, temizlerken veya değiştirirken, mutlaka bataryayı ana üniteden çıkarın. Düğme yanlışlıkla açılarak kazalara sebebiyet verebilir.

2. Bu aleti yüksek yerlerde kullanırken, hemen altınızdaki bölgede kimsenin bulunmadığından mutlaka emin olun. Kullanmaya ara verdiğiniz zamanlarda aleti emniyetli ve dengeli bir yere koyun.

3. Bataryayı her zaman 0°C ila 40°C sıcaklık aralığında şarj edin. 0°C'den düşük bir sıcaklık, aşırı şarj olmasına neden olacaktır ve bu durum tehlikelidir. Batarya 40°C'den yüksek bir sıcaklıkta şarj edilemez. Şarj için en uygun sıcaklık 20°C ila 25°C aralığıdır.

4. Şarj cihazını sürekli olarak kullanmayın.

Bir şarj işlemi tamamlandığında, bir sonraki batarya şarjından önce şarj cihazının bağlantısını yaklaşık 15 dakika için kesin.

1. Şarj edilebilir batarya bağlantı deliğine yabancı madde girmesine izin vermeyin.

2. Kesinlikle şarj edilebilir bataryayı ve şarj cihazını sökmeyin.

3. Kesinlikle şarj edilebilir bataryayı kısa devre yapmayın. Bataryanın kısa devre olması büyük bir elektrik akımına ve aşırı ısınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.

4. Bataryayı ateşe atmayın. Batarya, yanması halinde patlayabilir.

5. Şarj cihazının havalandırma deliklerine nesneler sokmayın.
   Şarj cihazının havalandırma deliklerine metal nesneler veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve şarj cihazının hasar görmesine yol açacaktır.

6. Şarj sonrası batarya ömrü pratik kullanım için çok kısaldığında bataryayı derhal satın aldığınız mağazaya götürün. Ömrü tükenen bataryayı atmayın.
7. Tükenmiş bir bataryanın şarj edilmesi şarj cihazına hasar verir.
8. Bu üniteyi sürekli kullanırken, ünite motorda ve düğmede hasara neden olabilecek şekilde aşırı ısınabilir. Bu nedenle, gövde her ısındığında, aleti bir süre dinlendirin.
9. Akünün sıkıca takıldığından emin olun. Eğer akü gevşekse yerinden çıkarak bir kazaya neden olabilir.
10. Alet veya batarya terminalleri (batarya montajı) deforme olmuşsa ürünü kullanmayın.
    Bataryayı takmak duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.
11. Aletin terminallerini (batarya montajı) talaş ve tozdan uzak tutun.
    ○ Kullanmadan önce terminaller bölgesinde talaş ve toz birikmediğinden emin olun.
    O Kullanım sırasında aletin üzerindeki talaş veya tozun bataryanın üzerine düşmesini engellemeye çalışın.
    ○ Çalışmayı askıya aldıktan veya kullandıktan sonra, aleti düşen talaş veya toza maruz kalabileceği bir yerde bırakmayın.
    Bunun yapılması duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.
12. Aleti ve pili daima -5°C ila 40°C arasındaki sıcaklıklarda kullanın.

LİTYUM-İYON BATARYAYLA ILGILI UYARI

Çalışma ömrünü uzatmak için, lityum-iyon bataryada çıkışı durduran bir koruma işlevi mevcuttur.

Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde motor durur.
   Böyle bir durumda bataryayı derhal şarj edin.
2. Eğer alete fazla yüklenilirse motor durabilir. Böyle bir durumda aletin anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aleti tekrar kullanabilirsiniz.
3. Eğer batarya aşırı iş koşulunda fazla ısınırsa, batarya gücü kesilebilir. Bu durumda, bataryayı kullanmayı keserek soğumasını bekleyin. Bunun ardından aleti tekrar kullanabilirsiniz.

Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın. UYARI

Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.

○ Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun.

○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzerinde birikmediğinden emin olun.

○ Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın.

○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.

1. Bataryayı çivi benzeri keskin nesnelerle delmeyin; çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fiziksel darbeye maruz bırakmayın.
2. Açıkça hasarlı veya deforme olduğu görülen bataryayı kullanmayın.
3. Bataryayı belirtilenler dışında herhangi bir amaç için kullanmayın.
4. Eğer belirtilen şarj etme süresi geçmesine rağmen batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.
5. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçli kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.
6. Sızıntı görülmesi veya kötü koku algılanması durumunda derhal ateşten uzaklaştırın.
7. Güçlü statik elektrik üretilen bir yerde kullanmayın.
8. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.
9. Bataryayı suya daldırmayın veya içinde herhangi bir sıvının akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangın veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanızı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Asındırıcı gaz ortamlarından kaçınılmalıdır.
10. Gösterge paneline güçlü bir darbede bulunmayın veya paneli kırmayın. Bu bir soruna yol açabilir.
11. Alkalin yağlayıcı veya kesme sivısı bataryaya bulaşırsa kuru bir bezle hızlı bir şekilde silerek temizleyin. Bunun yapılmaması, kasanın hasar görmesine veya bozulmasına neden olabilir.

İKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa, gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.

2. Eğer sıvı cildinizle veya elbiselerinizle temas ederse, derhal temiz suyla yıkayın. Sıvı, cilt tahrişine neden olabilir.

3. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku, deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin.

UYARI

Lityum iyon bataryanın kutbuna bir iletken yabancı madde girerse, batarya kısa devre olarak yangına neden olabilir. Lityum iyon bataryayı saklarken, aşağıdaki kurallara kesinlikle uyun.

O Saklama muhafazasına iletken döküntüler, çiviler veya demir tel ve bakır tel gibi teller koymayın.

○ Kısa devre oluşmasını engellemek için, bataryayı alete takın veya saklamak için vantilatör görülmeyinceye kadar batarya kapağını emniyetli şekilde yerleştirin.

LİTYUM İYON BATARYANIN TAŞINMASI İLE İLGİLİ

Bir lityum iyon bataryayı taşırken, lütfen aşağıdaki önlemlere uyun.

UYARI

Taşıma şirketine lityum iyon batarya içeren bir paket olduğunu ve bataryanın çıkış gücünü bildirin ve taşımayı ayarlarken taşıma şirketinin talimatlarına uyun.

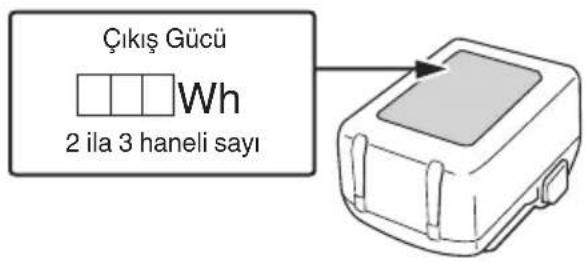

○ Çıkış gücü 100 Wh aşan lityum iyon bataryalar Tehlikeli Malların nakliye sınıfı kapsamında değerlendirilir ve özel uygulama prosedürleri gerektirir.

O Yurt dışına taşıma için, uluslararası kanunlara ve varış ülkesinin kuralları ve yönetmeliklerine uymanız gerekir.

Türkçe

USB CİHAZI BAĞLANTI ÖNLEMLERİ (UC18YSL3)

Beklenmedik bir sorun meydana gelirse, bu cihaza bağlı bir USB cihazındaki veriler bozulabilir veya kaybolabilir. Bu ürünle kullanmadan önce USB cihazında bulunan herhangi bir veriyi yedeklediğinizden daima emin olun.

Bağlı bir cihazda meydana gelebilecek herhangi bir hasardan veya bir USB cihazında kayıtlı herhangi bir verinin kaybolmasından veya bozulmasından dolayı şirketimizin kesinlikle hiçbir sorumluluk kabul etmeyeceğinden lütfen haberiniz olsun.

UYARI

Kullanmadan önce USB kablosunda herhangi bir kusur veya hasar olup olmadığını kontrol edin. Kusurlu veya hasarlı bir USB kablosunun kullanılması duman yayılımina veya tutuşmaya sebep olabilir.

- Ürün kullanılmadığında, USB bağlantı noktasını kauçuk kapakla örtün. USB bağlantı noktasında toz, vb. birikimi duman yayılımına veya tutuşmaya yol açabilir.

NOT

○ USB yeniden şarj etme işlemi sırasında bazen duraklama olabilir.

○ Bir USB cihazı şarj edilmediği zaman, USB cihazını şarj aletinden çıkarın. Aksi halde, USB cihazın pil ömrü azalmakla kalmaz, beklenmedik kazalara da yol açabilir.

O Cihazın tipine bağlı olarak bazı USB cihazlarını şarj etmek mümkün olabilir.

PARÇA ADLARI

Aşağıdaki listedeki sayılar Şek. 1-Şek. 31'ya karşılık gelmektedir.

1	Şarj edilebilir batarya
2	Mandal (Batarya için)
3	Tutacak
4	Şarj cihazı
5	Şarj gösterge lambası
6	İleri/geri anahtarlama düğmesi
7	Braket (A) (hareketli taraf)
8	Altıgen Soket başlı Cívata
9	Ara parçası (sadece M6, M8, M10, M12, W5/16 veya W3/8 ile kullanılır)
10	Çentiksiz kenar
11	Çentikli kenar
12	Braket (B) (sabit taraf)
13	Saplama

14	Kesici
15	Dişleri doğru şekilde geçirin
16	Tetik anahtar
17	Ayak yüzeyi
18	Tavandan sarkan saplama
19	Tavan
20	Ölçek
21	Kapak
22	Kanca
23	Mandal (Kanca için)
24	Trimmer
25	Pense
26	Sabit kesici
27	Hareketli kesici
28	Kesme konumu
29	Gerekli uzunluk
30	Topuzlu civata
31	Sık
32	Gevşet
33	Ölçüm konumu
34	Delik (Topuz civatası için)
35	Uzunluk (kesme konumu-Ölçek (Ana gövde)) = 43 [mm]
36	Ölçek (Ana gövde)
37	LED lamba
38	Toplama kutusu
39	Mandal (Toplama kutusu için)
40	Muhafaza
41	Sürgü (Gövde)
42	Sürgü (Toplama kutusu)
43	Omuz askısı
44	Kanca (A)
45	Kırılma
46	Bükülme
47	Kesicideki dört kenar
48	Altıgen çubuk anahtar
49	Batarya doluluk gösterge düğmesi
50	Batarya doluluk gösterge lambası
51	Gösterge paneli

SEMBOLLER

UYARI

Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun.

	CL18DA: Akülü Saplama Kesici
	Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır.
	Sadece AB ülkeleri içinElektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2012/19/AB Avrupa Direktifine ve bu Direktifin ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.
	Doğru akım
V	Anma gerilimi
n0	Yüksüz hız
	Pili çıkartın
	Uyari
	Yasaklanmış eylem

TEKNİK ÖZELLİKLER

1. Elektrikli alet

Model CL18DA
Yüksüz strok 28 dk-		-1
Kapasite	Yumuşak çelik saplamalar	M12, M10, M8, M6, W1/2, W3/8, W5/16
	Paslanmaz çelik saplamalar	W3/8
Şarj edilebilir batarya BSL1815-BSL36B18X
Ağırlık*1		3,1–3,6 kg

*1 Ağırlık: EPTA-Prosedürü 01/2014'e göre Takılan pile bağlıdır. En ağır ağırlık BSL36B18X ile ölçülür.

1. Batarya (ayrı satılır)

Model Voltaj		Batarya kapasitesi
BSL36A18X 36	/ 18 V * 1	2,5 / 5,0 Ah *1

*1 Alet kendi kendine otomatik olarak geçiş yapacaktır.

STANDART AKSESUARLAR

	CL18DA
	NNP
M6 Kesici 2
M6 Ara parçası 2
M8 Kesici 2
M8 Ara parçası 2
M10 Kesici 2
M10 Ara parçası 2
W3/8 Ara parçası 2
M8 Trimmer 1
Allen anahtar 1
Ölçek 1
Toplama kutusu 1
İstiflenebilir kutu	1
Omuz askısı	1

Standart aksesuarlar haber vermeden değiştirilebilir.

İSTEĞE BAĞLI AKSESUAR (ayrı satılır)

1. Batarya

Saplama boyutu	Kesiciler ve ara parçaları
M12	M12 Kesici (×2)M12 Ara parçası (×2)
M10	M10 Kesici (×2)M10 Ara parçası (×2)
M8	M8 Kesici (×2)M8 Ara parçası (×2)
M6	M6 Kesici (×2)M6 Ara parçası (×2)
W1/2	W1/2 Kesici (×2)

Türkçe

W3/8	W3/8 Kesici (×2)W3/8 Ara parçası (×2)
W5/16	W5/16 Kesici (×2)W5/16 Ara parçası (×2)

1. Trimmer

Saplama boyutu
M12
M10
M8
M6
W1/2
W3/8
W5/16

4. Omuz askısı

Omuz askısını bu ürünle birlikte verilen kancaya (A) takarak ürünü Şek. 23'de gösterildiği gibi taşıyabilirsiniz.

iKAZ

O Omuz askısını kullanmadan önce uygun bir uzunluğa ayarlayın.
O Hasarlıysa omuz askısını kullanmayın.

İsteğe bağlı aksesuarlarda önceden bildirimde bulunulmadan değişiklik yapılabilir.

UYGULAMALAR

O Yumuşak çelik saplamaların kesilmesi.

BATARYANIN ÇIKARILMASI/TAKILMASI

1. Bataryanın çıkarılması

Bataryayı çıkarmak için, aletin kolunu sıkıca tutun ve batarya mandalını itin (Şek. 2'ye bakın).

iKAZ

Asla bataryayı kısa devre yapmayın.

2. Bataryanın takılması

Bataryayı, kutuplarına dikkat ederek yerleştirin (Şek. 2'ye bakın).

ŞARJ ETME

Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Şarj cihazının elektrik fişini prize takın.

Şarj aletinin fişini bir prize takarken, şarj gösterge lambası kırmızı renkte yanıp sönecektir. (Bkz. Tablo 1)

2. Bataryayı şarj cihazına takın.

Bataryayı Şek. 3'de görüldüğü gibi şarj cihazına sıkıca takın (2. sayfada).

3. Şarj etme

Bataryayı şarj makinesine taktığınızda şarj başlar ve şarj gösterge lambası mavi yanıp söner. Batarya tamamen şarj olduğunda, şarj gösterge lambası yeşil yanacaktır. (Bkz. Tablo 1)

(1) Şarj gösterge lambası bildirimi Şarj gösterge lambasının bildirimleri, şarj aletinin veya şarj edilebilir pilin durumuna göre Tablo 1'de gösterildiği şekilde olacaktır.

Tablo 1: Şarj gösterge lambasının bildirimleri

0,5 sn. aralıklarla AÇIK/KAPALI (KIRMIZI)	Şarj öncesinde *1
1 sn. aralıklarla 0,5 sn. boyunca yanar. (MAVİ)	%50'den az şarj edilmiş
0,5 sn. aralıklarla 1 sn. boyunca yanar. (MAVİ)	%80'den az şarj edilmiş
Sürekli yanar (MAVİ)	%80'den fazla şarj edilmiş
Sürekli yanar (Sürekli zil sesi: yaklaşık 6 sn.) (YEŞIL)	Şarj tamamlandığında
0,3 sn. aralıklarla AÇIK/KAPALI (KIRMIZI)	Aşırı ısınma bekleme modu *2
0,1 sn. aralıklarla AÇIK/KAPALI (Kesintili zil sesi: yaklaşık 2 sn.) (MOR)	Şarj yapılamıyor *3

NOT

*1 Kırmızı lamba şarj cihazı takıldıktan sonra bile yanıp sönmeye devam ederse pilin tam olarak takıldığını onaylamak için kontrol edin.
*2 Batarya aşırı ısınmış. Şarj yapılamıyor. Olduğu gibi bırakıldığında bile, pil soğuduktan sonra şarj başlayacak olmasına rağmen en iyi uygulama pili çıkarmak ve şarj etmeden önce, gölgeli, iyi havalandırılan bir yerde pilin soğumasına izin vermektir.
*3 Batarya veya şarj cihazı arızalı – Pili tamamen takın.
– Pil yuvasına veya terminallere yabancı madde yapışmadığını onaylamak için kontrol edin. Yabancı nesne yoksa, muhtemelen batarya veya şarj cihazı arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün.
O Batarya şarj makinesi sürekli olarak kullanıldığında ısınarak arızalara sebebiyet verebilir. Şarj tamamlandıktan sonra, bir sonraki şarj işlemine başlamadan önce 5 dakika bekleyin.
(2) Bataryanın sıcaklığı ve şarj süresi ile ilgili olarak. (Bkz. Tablo 2)

Tablo 2

Model UC18YSL3
Batarya tipi Li-ion
Şarj gerilimi 14,4–18 V
Bataryaların şarj edilebileceği sıcaklık aralığı	0°C–50°C

Batarya kapasitesi için şarj süresi yaklaşık (20°C'de)	1,5 Ah 15	dak
	2,0 Ah 20	dak
	2,5 Ah 25	dak
	3,0 Ah	20 dak(BSL1430C, BSL1830C: 30 dak)
	4,0 Ah	26 dak(BSL1840M: 40 dak)
	5,0 Ah 32	dak
	6,0 Ah 38	dak
Çok voltlu batarya kapasitesi için şarj süresi, yaklaşık (20°C'de)	1,5 Ah(× 2 ünite)	20 dak
	2,5 Ah(× 2 ünite)	32 dak
	4,0 Ah(× 2 ünite)	52 dak
Batarya hücrelerinin sayısı 4–10
USB için şarj voltajı 5 V
USB için şarj akımı 2 A
Ağırlık 0,6 kg

NOT

O Şarj süresi, ortam sıcaklığına ve güç kaynağının voltajına göre değişebilir.

O Şarj işlemi uzun sürüyorsa

- Şarj işlemi aşırı derecede düşük ortam sıcaklıklarında daha uzun sürecektir. Pili sıcak bir yerde şarj edin (iç mekanlar gibi).

– Hava menfezini engellemeyin. Aksi takdirde içi aşırın isınacak ve şarj cihazının performansını düşürecektir.

- Soğutma fanı çalışmıyorsa onarım işlemleri için bir HiKOKI Yetkili Servis Merkezi ile iletişim kurun.

1. Şarj cihazının elektrik fişini prizden çıkarın.

2. Şarj cihazını sıkıca tutun ve bataryayı çekerek çıkarın.

NOT

Şarj işleminden sonra bataryayı şarj cihazından çıkardığınızdan emin olun, ve ardından saklayın.

Yeni bataryalar, vb. durumundaki elektrik boşalmasıyla ilgili

Yeni bataryaların dahili kimyasal maddeleri ve uzun bir süre boyunca kullanılmayan bataryalar aktif hale getirilmiş olmadığı için, birinci ve ikinci kez kullanımlarında elektrik boşalması düşük olabilir. Bu geçici bir olaydır ve bataryaları 2–3 kez şarj ederek şarj etmek için gerekli olan normal süre eski haline gelecektir.

Bataryanın daha uzun süre çalışması için yapılması gerekenler.

(1) Bataryaları tamamen tükenmeden önce yeniden şarj edin. Aletin gücünün azaldığını hissettiğiniz zaman, aleti kullanmayı durdurun ve bataryayı yeniden şarj edin. Aleti kullanmaya devam edersiniz ve elektrik akımını tüketirseniz, batarya hasar görebilir ve ömrü kısalacaktır.
(2) Yüksek sıcaklıklarda şarj etmekten kaçının. Şarj edilebilir bir batarya kullanımdan hemen sonra sıcak olacaktır. Bu şekildeki bir batarya kullanımdan hemen

sonra şarj edilirse, dahili kimyasal maddesi bozulacak ve batarya ömrü kısalacaktır. Bataryayı kenara koyun ve bir süre soğuduktan sonra yeniden şarj edin.

USB CIHAZININ YENIDEN ŞARJ EDILMESI

○ Bir USB cihazı elektrik prizinden şarj etme (Şek. 30 (a))
O Bir USB cihazı ve bataryayı elektrik prizinden şarj etme (Şek. 30 (b))
O USB cihazini yeniden şarj etme (Şek. 31)

ÇALIŞTIRMADAN ÖNCE

1. Çalışma ortamını hazırlama ve kontrol etme Çalışma ortamının önlemlerde belirtilen tüm koşullara uyduğundan emin olun.
2. Bataryanın kontrol edilmesi Bataryanın sağlam bir şekilde takıldığından emin olun. Batarya gevşekse yerinden çıkarak bir kazaya neden olabilir.
3. İleri/geri anahtarlama düğmesinin ayarlanması

(1) Ileri/geri anahtarlama düğmesini Şek. 4 (a)'da görüldüğü gibi sağ taraftan itin. Kesim yapılabilir.
(2) Ileri/geri anahtarlama düğmesi Şek. 4 (b)'da görüldüğü gibi kilit konumuna ayarlandığında, tetik düğmesi çekildiğinde bile motor çalışmayacaktır. Ana üniteyi taşırken veya saklarken veya bir işlemi durdurduğunuzda, ileri/geri anahtarlama düğmesini kilit konumuna ayarlayın (Şek. 4 (b)).
(3) İleri/geri anahtarlama düğmesini Şek. 4 (c)'de görüldüğü gibi sol taraftan itin. Düğmeyi basılı tutarak, kesicinin saplamadan çıkarılabilmesi için tetik düğmesini çekin. Sadece eğer şarj edilebilir batarya bitmişse ve alet kesme işlemi sırasında duruyorsa bu konuma ayarlayın. Kesici saplamadan çıkarıldıktan sonra derhal düğmeyi kapatın.

İKAZ

Ters konumda kesmeye çalışmayın (Şek. 4 (c)). Eğer bu konumda kesmeye çalışırsanız, motorda aşırı yüklenme oluşacak ve kesme işlemi mümkün olmayacaktır. Kesinlikle ana üniteye fazla kuvvet uygulamayın. Bu, aletin hasar görmesine neden olabilir.

1. Kesici ölçüsünü, bağlantı yönünü, bağlantı civatasını ve ara parçasını kontrol edin

(1) Kesici boyutu, kesilecek saplamaların boyutuna göre değişir. Kesilecek saplamaların boyutuna uygun bir kesicinin takıldığından emin olun.
(2) Kesicinin kurulum konumunu değiştirirken, kesicilerin birbirine göre doğru konumlarda olması gerekir. Alet gövdesinin önünden (kapak tarafından) bakıldığında, kesicilerin yanlarındaki centikleri, <çentikli> ve <çentiksiz> parçalar Şek. 5 (a)'da gösterildiği gibi düzenlenmiş olacak şekilde yerleştirin
(3) Kesiciyi takmakta kullanılan altıgen soket başlı civatanın emniyetli şekilde sıkılmasını sağlamak için altıgen aksesuar anahtarını kullanın (Şek. 5). Aletin civata gevşekken kullanılması ana ünitenin veya kesicinin hasar görmesine neden olabilir.
(4) Saplamaların boyutuna bağlı olarak, kesiciye özel ara parçaları takmak gerekebilir.
[1] M6, M8, M10, W5/16 kesici kullanırken Kesiciyi braketteki kesici bağlama yuvasına yerleştirin, kesici ile braket arasına özel ara parçayı ve W3/8 ara parçasını yerleştirin ve ardından altıgen soket başlı civatayı kullanarak sıkın ve sabitleyin. (Şek. 28)
[2] M12, W3/8 kesici kullanırken Kesiciyi braketteki kesici bağlama yuvasına yerleştirin, kesici ile braket arasına özel ara parçayı yerleştirin ve ardından altıgen soket başlı civatayı kullanarak sıkın ve sabitleyin. (Şek. 28)

Türkçe

iKAZ

Şek. 5 (b)'de görüldüğü gibi, eğer kesiciler kesici üzerindeki centiksiz iki taraf veya her iki centikli taraf dışarı doğru bakacak şekilde birleştirilirse, saplamalar üzerindeki vida dişlerinin adım miktariyla kesici üzerindeki vida dişleri uyumsuz olacaktır. Bu, kesici kenarının hasar görmesine veya ana ünitenin erken yıpranmasına neden olabilir.

NOT

W1/2 kesici kullanıldığında ara parçaları gerekmez.

Ayrıntılar için “KESİCİ ÖMRÜ VE DEĞİŞTİRİLMESİ” bölümüne başvurun.

KULLANIMI

iKAZ

O Kesinlikle tetik düğmesini çalıştırırken kesiciyi parmaklarınıza yaklaştırmayın.

○ Kesme işleminden sonra, saplamanın kesilen kısmı çok keskin ve dolayısıyla tehlikelidir. Saplamayı tutarken çok dikkatli olun.

1. Normal Kesme Yöntemi

(1) Şek. 6'da görüldüğü gibi, vida dişlerinin doğru şekilde birbirine geçtiğinden emin olmak suretiyle kesicide kesilecek saplamayı braket (B) tarafından ayarlayın.

(2) Saplamayı yatay konumda tutarak, saplamayı kesmek için tetik düğmesini tamamen çekin (Şek. 7).

(3) Bir saplamayı kestikten sonra tetik düğmesi hala çekiliyse, kesici otomatik olarak tamamen açık durumda durur. Otomatik durustan sonra, tetik anahtarını bırakın.

iKAZ

Tetik anahtarı sürekli olarak çekildiğinde, kesici otomatik olarak tamamen açık konumda durur. (Otomatik Durdurma fonksiyonu) Anahtar, kesicinin hareketi sırasında serbest bırakılırsa, kesici o konumda durur.

2. Kesme sayısı (batarya şarji başına)

Batarya şarji başına kesme sayısı için aşağıdaki tabloya bakın.

Tablo 3

Saplama boyutu	Yumuşak çelik* (S235JR)	Paslanmaz çelik* (EN 1.4301)
W5/16 Yaklaşık 2100 —
W3/8 Yaklaşık 1400 Yaklaşık 750
W1/2 Yaklaşık 400 —
M6 Yaklaşık 3150 —
M8 Yaklaşık 1850 —
M10 Yaklaşık 1150 —
M12 Yaklaşık 770 —

* BSL36A18X bataryasının kullanılması durumunda Kesme sayısı aynı zamanda sıcaklığa, bataryanın özelliklerine ve kesicinin durumuna bağlı olarak bir miktar farklılık gösterebilir.

3. Sabit kesim işi (Şek. 8)

Sabit kesim yaparken, ürünü ayak yüzeyleri zemine sıkıca oturacak şekilde yerleştirin, saplamayı BRAKET (B) tarafından sabit kesicinin vidalı kısmına oturtun ve ardından kesimi yapın.

4. Tespit edilmiş durumdaki saplamaların kesilmesi (Şek. 9)

Tavandan sarkan bir saplamayı keserken, saplamayı diş tepelerini braket (B) tarafındanı kesiciye tam olarak oturacağı şekilde yerleştirin ve saplamayı kesmek için tetik anahtarını sonuna kadar çekin.

iKAZ

○ Sarkan bir saplamayı keserken, kesilecek kısmı düşmesini engellemek için tutun. Kesilen saplamaların düşmesine dikkat edin. „Bunlar kaza veya yaralanma riski oluşturur.

O Ölçek tavana zorla itilirse, tavana zarar verebilir veya ölçek deforme olabilir veya hasar görebilir.

○ Bu ürünün kapağının yüzeyindeki her türlü kiri kuru bir bezle silin. Kapağın yüzeyinde kir varsa, tavana bulaşabilir.

O Ölçeğe ihtiyacınız yoksa kullanmadan önce çıkarın.

5. Kesme işlemleri sırasında saplamanın aletten çıkarılması Kesme işlemleri sırasında batarya biter ve motor dönmeyi durdurursa veya kesme sırasında bir saplamanın sıkışması nedeniyle durursa, ileri/geri anahtarlama düğmesini geri tarafa doğru iterken tetik anahtarını çekin. Motor ters yönde dönecek ve saplamayı kesiciden çıkarmak mümkün olacaktır (Şek. 10).

iKAZ

○ Yalnızca kalan batarya düşük olduğunda ve bir saplamayı keserken motor dönüşü durduğunda veya bir saplamanın kesme sırasında sıkışması nedeniyle durduğunda ters konuma getirin.

O Kesiciyi saplamadan çıkarır ve düğmeyi çekili tutarsanız kesici otomatik olarak tamamen açık durumda durur.

○ Ters konumdayken bir saplamayı kesmeye çalışırsanız, motor aşırı yüklenir ve kesim yapmaz. Bu aynı zamanda alet gövdesine de çok fazla gerilim bindirir ve hasar verebilir, bu nedenle ters konumdayken kesim yapmayın.

6. Kancanın kullanılması

Kanca, işlemler sırasında aleti geçici olarak asmak için kullanılabilir (Şek. 11).

iKAZ

○ Kanca, üniteyi üzerine asmak için asla kullanılmamalıdır.

○ Kancayı kullanırken, ana ünitenin kaymayacağını ve düşmeyeceğinden veya rüzgar, vb. tarafından dengesiz hale gelmediğinden emin olun.

O Aleti kesinlikle kemerinize veya pantolonunuza asmayın. Bu, kazalara neden olabilir. (Şek. 13)

O Ciddi şekilde bükülmüş, çatlamış veya başka anormallikleri olan kancayı kullanmayın.

NOT

Normal kullanım veya saklama sırasında, kancayı ana ünitenin altında bulunan mandal içinde tutun. (Şek. 12)

7. Trimmer'in kullanılması

NOT

Saplamanın boyutuna uygun bir özel trimmer kullanın. Somunun kesme pozisyonuna girmesi zor ise, ya pense kullanarak somunu sıkıca sıkın ya da vida dişindeki çapakları gidermek için aksesuar trimmer'i kullanın. Saplamayı trimmer üzerindeki deliğe yerleştirin. Saplamayı tutmak için bir pense kullanın ve trimmer'i sağa doğru 5 veya 6 kez çevirerek çapağı giderin. Daha sonra zıt yönde çevirerek trimmer'i çıkarın (Şek. 14).

İKAZ

Bu trimmer, Saplama Kesicisi için özel olarak tasarlanmıştır. Demir testeresi veya taşlama makinesi ile kesilen saplamalardaki çapaklar bu trimmer için fazla büyüktür; bu nedenle trimmer dönmez ve çapakları almak mümkün olmaz.

Trimmer'i kullanmadığınızda, alet gövdesinde saklayın.

(Şek. 15)

Kesicinin takılma şekline bağlı olarak, kesim sonrası saplamanın kesim ucunda farklı miktarda çapak oluşur. Kesici önden (kapak tarafından) bakıldığında sol taraftaki bağlantı noktasına, kesicinin çentiği yukarı bakacak şekilde takılıysa. (Şek. 16 [A])

Şek. 16 (a) tarafından az çapak, Şek. 16 (b) tarafından ise

çok çapak olacaktır. Kesicileri Şek. 16 [1] ila [4]'te gösterildiği gibi değiştirip yeniden takarsanız, Şek. 16 (a) (b)'de gösterilen durumda uzun süre kesim yapmak mümkündür.

Kesici önden (kapak tarafından) bakıldığında sağ taraftaki bağlantı noktasına, kesicinin çentiği yukarı bakacak şekilde takılıysa. (Şek. 17 [A])

Şek. 17 (a) tarafından çok çapak, Şek. 17 (b) tarafından ise az çapak olacaktır. Kesicileri Şek. 17 [1] ila [4]'te

gösterildiği gibi değiştirip yeniden takarsanız,Şek. 17 (a)

(b)'de gösterilen durumda uzun süre kesim yapmak mümkündür.

iKAZ

Üzerinde sayıları kazınmamış bir kesici kullanıyorsanız, kesicinin takılma yönünü değiştirirken centiği görsel bir rehber olarak kullanın. Yön değiştirme yöntemi Şek. 16 ve 17 ile aynıdır.

8. Ölçeğin kullanımı

Birlikte verilen ölçeği kullanıyorsanız, ölçekle gerekli uzunluğa hizaladıktan sonra, ölçeği düğme civatasıyla yerine sabitleyin ve ardından kesme işini yapın.

(Şek. 18 (a))

Karşı tarafta da aynı şekilde kullanılabilir. (Şek. 18 (b)) Ana gövde ölçeğini kullanıyorsanız, alet gövdesine yapıştırılmış ölçekle gerekli uzunluğa hizalayın ve ardından kesme işini yapın. (Şek. 19)

9. LED lambanın kullanımı

Anahtar çekildiğinde LED ışığı yanar. LED lamba, anahtar serbest bırakıldıktan yaklaşık 10 saniye sonra söner. (Şek. 20)

iKAZ

Işiga doğrudan bakmayın veya kimsenin gözüne ışık tutmayın.

Işık sürekli göze gelirse, gözlere zarar verebilir.

10. Otomatik Đurdurma fonksiyonu

Bir saplamayı kestikten sonra, anahtar tetiği sürekli bir şekilde çekilirse, kesici otomatik olarak tamamen açık konumda durur.

NOT

O Aynı şekilde, ters dönüste de anahtar sürekli çekilirse, kesici otomatik olarak tamamen açık konumda durur.

O Ters dönüşteyken, kesici tamamen açık konumdayken anahtar çekilirse, alet çalışmaz.

11. Takım koruma işlevi

Kesme kapasitesini aşan bir malzeme (örneğin inşaat demiri veya kesiciye uygun olmayan boyutta bir saplama) kesilmeye çalışıldığında ya da kesme işlemi sürekli olarak yapılp alet gövdesi aşırı ısındığında, aletin koruma fonksiyonu devreye girer ve kesme işlemi yapılamaz.

NOT

○ Alet koruma fonksiyonu tarafından durdurulduğunda, LED yanıp söner.

O Koruma fonksiyonu tarafından durdurulursa, yalnızca "Ters konum" yönünde çalışır.

12. Toplama kutusunun kullanımı

Toplama kutusunu takmak için sağ ve sol mandallara basarken, gövde üzerindeki ve toplama kutusundaki sürgüleri hizalayın ve ardından toplama kutusunu takın. (Şek. 21)

Toplama kutusunu çıkarmak için yukarıdaki talimatları tersten uygulayın.

Metal talaşlarını ve tozu atarken,Şek. 22'de gösterildiği gibi kapağı çevirerek açın.

NOT

Uzun saplamaları keserken, toplama kutusunu çıkarın veya kullanırken kapağını Şek. 22'de gösterildiği gibi açın.

13. Kalan Pil Göstergesi Hakkında

Kalan pil göstergesi anahtarına basıldığında kalan pil göstergesi lambası yanar ve pilin kalan gücü kontrol edilebilir. (Şek. 29) Kalan pil göstergesi anahtarından

parmağınızı çektiğinizde kalan pil göstergesi lambası söner. Tablo 4 kalan pil göstergesi lambasının ve pil kalan gücünün durumunu göstermektedir.

Tablo 4

	Yanıyor ;Kalan batarya gücü %75'in üzerinde
	Yanıyor ;Kalan batarya gücü %50-%75.
	Yanıyor ;Kalan batarya gücü %25-%50.
	Yanıyor ;Kalan batarya gücü %25'in altında
	Yanıp sönyyor ;Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin.
	Yanıp sönyyor ;Yüksek sıcaklık dolayısıyla çıkış gücü askıya alındı. Bataryayı aletten çıkarın ve tamamen soğumasına izin verin.
	Yanıp sönyyor ;Hata veya arıza nedeniyle çıkış gücü askıya alındı. Sorun bataryayla ilgili olabilir, bu nedenle satıcınızla iletişim kurun.

NOT

O Çok voltlu bir batarya kullanırken, bataryanın kalan gücü için batarya üzerindeki gösterge lambasına bakın.

O Anahtar paneline çok fazla güç uygulamayın veya kırmayın. Bu bir soruna yol açabilir.

O Pil güç tüketiminden tasarruf etmek üzere kalan pil gösterge lambası, kalan pil gösterge basıldığında yanar.

KESİCİ ÖMRÜ VE DEĞİŞTİRİLMESİ

1. Kesici ömrü

Şek. 24'de görüldüğü gibi, ard arda kesme işlemi kesici kenarının kırılmasına ve eğrilmesine neden olabilir. Kesicinin bu durumda kullanılması, saplamaların kesme noktalarında çapak yaratabilir ve vida dişlerinin bozulmasına neden olabilir. Bu durum, temiz kesme işlemlerinin yapılmasını engelleyecek ve somunun takılmasını imkansızlaştıracaktır.

Şek. 25'de görüldüğü gibi, kesici üzerinde dört kenar bulunur. Kesicinin bağlantı yönünü değiştirerek toplam dört kullanıma izin vermek için, Şek. 27'te açıklanan yöntemi kullanın.

Kenarın kırılması ve eğrilmesi nedeniyle somun saplamaya takılmazsa, kırılma veya eğrilme olmayan kenarı kullanmak için kesici bağlantı yönünü değiştirin veya kesiciyi yenisiyle değiştirin.

2. Kesici bağlantı yönünün veya kesicinin değiştirilmesi

(1) Çıkarmadan önce:

[1] İleri/geri anahtarlama düğmesini kilit konumuna ayarlayın (Şek. 4 (b)).

[2] Şarj edilebilir bataryayı ana üniteden çıkarın.

(2) Çıkarma

Aksesuar altigen anahtarını kullanarak altigen soket başlı cıvatayı çıkarın. Şimdi, kesici ve ara parçası çıkarılabilir (Şek. 26).

(3) Takmadan önce

[1] Kesicide dört kesme konumu vardır. Şek. 27'de gösterildiği gibi, kesicinin kurulum konumu değiştirilerek kesici dört kez kullanılabilir.

Türkçe

[2] Kesicinin kurulum konumunu değiştirirken, kesicilerin birbirine göre doğru konumlarda olması gerekir. Alet gövdesinin önünden (kapak tarafından) bakıldığında, kesicilerin yanlarındaki çentikleri, <çentikli> ve <çentiksiz> parçalar Şek. 5 (a)'da gösterildiği gibi düzenlenmiş olacak şekilde yerleştirin.
[3] Eğer kesici kenarında kırılma veya eğrilme varsa veya kesici bağlantı yüzeyinde çıkıntılar mevcutsa, bir eğe kullanarak düzeltin.
[4] Braket üzerindeki kesici bağlantı yivine yapılan törpüleme tozlarını fırçayla temizleyin.

iKAZ

Şek. 5 (b)'de görüldüğü gibi, eğer kesiciler kesici üzerindeki centiksiz iki taraf veya her iki centikli taraf dışarı doğru bakacak şekilde birleştirilirse, saplamalar üzerindeki vida dişlerinin adım miktariyla kesici üzerindeki vida dişleri uyumsuz olacaktır. Bu, kesici kenarının hasar görmesine veya ana ünitenin erken yipranmasına neden olabilir.

○ Üzerinde sayıları kazınmamış bir kesici kullanıyorsanız, kesicinin takılma yönünü değiştirirken centiği görsel bir rehber olarak kullanın. Yön değiştirme yöntemi Şek. 27 ile aynıdır.

(4) Takma

[1] M6, M8, M10, W5/16 kesici kullanırken Kesiciyi braketteki kesici bağlama yuvasına yerleştirin, kesici ile braket arasına özel ara parçayı ve W3/8 ara parçasını yerleştirin ve ardından altıgen soket başlı cıvatayı kullanarak sıkın ve sabitleyin. (Şek. 28)

[2] M12, W3/8 kesici kullanırken Kesiciyi braketteki kesici bağlama yuvasına yerleştirin, kesici ile braket arasına özel ara parçayı yerleştirin ve ardından altıgen soket başlı civatayı kullanarak sıkın ve sabitleyin. (Şek. 28)

NOT

W1/2 kesici kullanıldığında ara parçaları gerekmez.

iKAZ

○ Altıgen soket başlı civata, alyen anahtarıyla yeterli miktarda sıkılmalıdır.

○ Saplamanın boyutuna uygun özel kesiciler ve ara parçaları kullanın. Yanlış boyutlu kesicilerin ve ara parçalarının kullanılması veya bunların karıştırılması saplamanın veya kesicinin hasar görmesine yol açabilir.

BAKIM VE MUAYENE

UYARI

Muayene ve temizlik sırasında üniteden şarj edilebilir bataryayı çıkardığınızdan emin olun.

1. Kullanım sonrası bakım

Kullanımdan sonra, özellikle kesicinin kesim yerinin etrafını fırça vb. ile temizleyin.

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarıından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

3. Dış yüzeyin temizlenmesi

Elektrikli alet kirlendiğinde, yumuşak kuru veya sabunlu suyla hafifçe ıslatılmış bir bezle silin. Plastik kısımları eritebileceğinden, klorlu çözücüler, benzin veya boya inceltici (tiner) kullanmayın.

4. Terminallerin kontrolü (alet ve batarya)

Terminaller üzerinde talaş ve toz birikmediğinden emin olmak için kontrol edin.

Zaman zaman çalışma öncesinde, sırasında ve sonrasında kontrol edin.

iKAZ

Terminaller üzerinde biriken talaş veya toz varsa bunları temizleyin.

Bu işlemin yapılmaması arızayla sonuçlanabilir.

5. Saklama

Elektrikli aleti ve pili 40°C'den düşük sıcaklıkta ve çocukların ulaşamayacağı bir yerde saklayın.

NOT

Lityum-iyon Bataryaları Saklama.

Lityum-iyon bataryaları saklamadan önce tamamen şarj olduklarından emin olun.

Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir.

Bununla birlikte, önemli ölçüde azalan batarya kullanım süresi, bataryaların iki ila beş kez üstüste şarj edilip kullanılmasıyla düzeltilebilir.

Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir.

6. HiKOKI yetkili servis merkezi:

Adresler için https://hikoki-powertools.eu adresine bakın.

iKAZ

Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır.

HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli uyarı

Lütfen, daima belirtilen orijinal bataryalardan birini kullanın. Belirtilenlerden başka bataryalarla kullanılmaları durumunda, veya bataryanın sökülmesi ve modifiye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz.

GARANTI

HiKOKI Elektrikli El Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu'nun sonunda bulunan GÂRANTİ BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi'ne gönderin.

NOT

HiKOKI'nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber vermeden değişiklik yapılabilir.

Havadan yayılan gürültü ve titreşimle ilgili bilgiler

Olçülen değerler EN62841'e göre belirlenmiş ve ISO 4871'e göre beyan edilmiştir.

Ölçülen A-ağırlıklı ses gücü seviyesi: 78 dB (A)

Ölçülen A-ağırlıklı ses basıncı seviyesi: 70 dB (A)

Belirsizlik K: 1,5 dB (A).

Kulak koruyucu takın.

EN62841'e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı).

Saplama kesme:

Vibrasyon emisyon değeri ah< 0,8 m/s²

Belirsizlik K = 1,5 m/s²

Beyan edilen titreşim toplam değeri ve beyan edilen gürültü emisyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti başka bir aletle kıyaslamak için kullanılabilir.

Aynı zamanda maruz kalmaya dair bir ön değerlendirmede de kullanılabilirler.

UYARI

○ Elektrikli aletin gerçek kullanımı sırasındaki titreşim ve gürültü emisyonları, aletin kullanım şekline, özellikle hangi tür iş parçası işlendiğine bağlı olarak beyan edilen toplam değerden farklı olabilir ve
○ Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak).

AVERTISMENTE GENERALE PRIVIND SIGURANTA SCULELOR ELECTRICE

AVERTISMENT
