GEBRUIKSAANWIJZING SAW 16 SCROLL MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inpansning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatisdervertaling perfect en het is ook nicht de bedoeling dat zij menselijkte vertalers gaan verrangen. De officièle gebruikershandleiding is de Engelse versie. Discrepanties of verschillen in de vertaling zijn Niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding worden verwezen maar de Engelse versie van die inhoud, die de officièle versie is.

Technische gegevens

Beschrijving parameter Waarde parame
Productnaam	Dekupiersäge
Model	MSW-SAW 16 SCROLL
Nominale spanning [V~] / frequentie [Hz]	230/50
Nominaal vermogen [W]	S2 10 min. 120 W / S1 60 W
Keelcapaciteit [mm]	406
Maximale maaihoogte	50 mm @ 90° / 20 mm @ 45°
Slag [mm]	19
Slagsnelheid [/min]	400-1650
Bladlengte [mm]	127
Tafel kantelen	0°~45°
Afmetingen [breedte x diepte x hoogte; mm]	630 x 330 x 325
Gewicht [kg]	12

1. Algemene beschrijving

De gebruikershandleiding is bedoeld als hulpmiddel bij een veilig en probleemloos gebruik van het apparaat. Het product is ontworpen en vervaardigd volgens strikte technische richtlijnen, met gebruikmaking van de modernste technologieen en componenten. Bovendien worden het geproduerd volgens de strengste kwaliteitsnormen.

GEBRUIK HET APPARAAT ALLEEN ALS U DEZE GEBRIUKERSHANDLEIDING GRONDIG HEBT GELEZEN EN BEGREPEN.

Om de levensduur van het apparaat te verllogen en een probleemloze werkig te garanderen, dient u het te gebruiken in overeenstemming met deze gebruikershandleiding en regelmatig onderhoudswerkzaamheden uit te voeren. De technische geevens en specificaties in deze handleiding zijn actuel. De fabrikant behoudt zich hetrecht om wijzigingen aan te brengen in verband met kwaliteitverbetering. Het toestel is ontworpen om de risico's van geluidsemissie tot een minimum te beperken, rekening houdend met de technologische vooruitgang en de möglichkheden tot geluidsreductie.

Legenda

Het product voldoet aan de relevante veiligheidsnormen.

Lees de instructies voor gebruik.

Het product moet worden gerecycled.

WAARSCHUWING! of VOORZICTIG! of HERINNERING! Van toepassing op de gegeven situatie. (algemeen waarschuwingssignaal)

Draag een stofmasker (bescherming van de luchtwegen).

Gebruik bescherming

ATTENTIE! Elektrische schok waarschuwing!

ATTENTIE! Roterende delen, pas op en voorkom verstrikking in het apparaat!

WAARSCHUWING! Giftige stoffen, gevaar voor vergiftiging!

ATTENTIE! Pas op voor handverplettering!

Noodstop!

ATTENTIE! Heet oppervlak, kans op brandwonden!

Alleen binnenshuis gebruiken.

LET OP! De tekeningen in deze handleiding dieren uitsluitend ter illustratie en{kunnen in sommige details afwijken van het werkelijkke product.

2. Gebruiksveiligigkeit

ATTENTIE!

Lees alle veiligheidswaarschuwingen en alle instructies nauwkeurig. Het Niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig of zelfs dodelijk letsel.

De termen "apparaat" of "product" worden in de waarschuwingen en instructies gebrukt om te verwijzen\ aar: Dekupiersäge

a) De stekker要去 in het stopcontact passen. Verander op geen enkele manier iets aan de stekker. Het gebruik van originele stekkers en passende stopcontacten verminder het risico van elektrische schokken.

b) Vermijd het aanraken van geaarde elementen zoals leidingen, kachels, boilers en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als het geaarde apparaat worden bloatgesteld aan regen, in direct contact komt met een nat oppervlak of in een vochtige omgeving worden gebruikt. Als er water in het apparaat komt, neemt het risico van schade aan het apparaat en van een elektrische schok toe.

c) Raak het apparaat Niet aan met natte of vochtige handen.

d) Gebruik de kabel alleen voor het beoogde doel. Gebruik het nooit om het apparaat te dragen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmtebronnen, olie, scherper Randen of bewegende delen. Beschadigde of kabels die door elkaar geraakt zich verhogen het risico op elektrische schokken.

e) Gebruik het apparaat Niet als het netsnoer beschadigd is of duidelijke tekenen van slijtage aanwezig bijn. Een beschadigd netsnoer moet worden verrangen door een gekwalificeerde elektricien of het servicecentrum van de fabrikant.

f) Dompel het snoer, de stekker of het apparaat Niet onder in water of andere vloeistoffen om een elektrische schok te voorkomen. Gebruik het apparaat Niet op natte oppervlakken.

g) ATTENTIE! LEVENSGEVAARLIJK! Dompel het apparaatijdens het schoonmaken nooit onder in water of andere vloeistoffen.

h) Niet gebruiken in zeer vochtige omgevingen of in de directe omgeving van watertanks.
i) Controller vór het eerste gebruik of het type netspanning en de stroomsterkte overeenkomen met de gegevens op het typeplaatje.

2.2. Veiligkeit op de werkplek

a) Zorg ervoor dat de werkplek schoon en goed verlicht is. Een rommelige of slecht verlichte werkplek kan leiden tot ongelukken. Probeer vooruit te denken, observer wat er gebeurt en gebruik gezond verstand wanner u met het apparaat werkt.
b) Als u schade of een onregelmatige werkig ontdekt, moet u het apparaat onmiddelijk uitschakelen en dit aan een supervisor melden.
c) Als u twijfelt over de juiste werkung van het apparaat, neem dan contact op met de ondersteuningsdienst van de fabrikant.
d) Alleen het servicepunt van de fabrikant mag het apparaat repareren. Voer zich geen reparationsuit!
e) Gebruik in geval van brand een poeder- of kooldioxide (CO2) brandblusser (een die bestemd is voor gebruik op onder spanning staande elektrische apparaten) om de brand te blussen.
f) Kinderen of onbevoegden mogen de werkplek Niet betreden. Afleiding kan leiden tot verlies van controle over het apparaat.
g) Gebruik het apparaat in een goed geventileerde ruimte.
h) Het apparaat produeert stof en puntijdens de werkig. Het is belangrijk om omstanders te beschermen gegen schadelijke gevolgen die door het apparaat worden verspreid.
i) Gebruik de "NOODSTOP" als er gevaar bestaat voor letsel of overlijden, een ongeval of schade.
j) Controller regelmatig de staat van de veiligheidslabels. Indien de etiketten onleesbaar zich,要去en zich worden verwangen.
k) Bewaar deze handleiding voor toekomstig gebruik. Als dit apparaat aan een derde worden doorgegeven,要去 de handleiding worden meegegeven.
I) Bewaar verpakkingselementen enkleine montagedelen op eenplaats die nicht toegankelijk is voor kinderen.
m) Houd het apparaat uit de buurt van kinderen en dieren.
n) Indien dit apparaat samen met andere apparatuur worden gebruikt,要去en ook de overige gebruiksaanwijzingen worden opgevolgd.

Herinner! Bescherm kinderen en andere omstanders bij het gebruik van het apparaat.

2.3. Persoonlijke veiligheid

a) Gebruik het apparaat Niet als u moe of ziek bent of onder invloed van alcohol, verdovende middelen of medicijnen die het vermogen om het apparaat te bedieren aanzienlijk konnen beperken.
b) De machine mag worden bediend door lichamelijk fitte Personen die in staat zichn de machine te hanteren, goed+zijn opgeleid, deze bedieningshandleiding hebben doorgenomen en een oppleding hebben gevolgd op het gebied van veiligheid en gezondheid op het werk.
c) Gebruik bij het werkken met het apparaat uw gezond verstand en blij alert. Een tijdelijk concentratieverliesijdens het gebruik van het apparaat kan tot ernstige verwondingen leiden
d) Gebruik persoonlijke beschermingsmiddelen zoals vereist voor het werken met het toestel, gespecifieerd in sectie 1 "Legenda". Het gebruik van correcte en goedgekeurde persoonlijke beschermingsmiddelen verminder het risico op letsel.
e) Om te voorkomen dat het apparaat per ongeluk worden ingeschakeld, moet u ervoor zorgen dat de schakelaar in de stand OFF staat voordat u het apparaat op een stroombron aansluit.
f) Overschat de capacititen Niet. Houd tijdens het gebruik van het apparaat uw evenwicht en blij.altij stabel. Dit zorgt voor een betere controle over het apparaat in onverwachtete situatuies.
g) Draag geen losse kleding of sieraden. Houd haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, jewelen of langhaar hunnen in bewegende delen verstrikt raken.
h) Verwijder alle afstelgereedschap of steeksleutels voordat u het apparaat aanzet. Een gereedschap of moersleutel die in het draaiende gedeelte van het apparaat wordenachtengelaten, kan letseveroorzaken.
i) Het apparaat is geen spelgoed. Kinderen要去en onder toezicht staan omervoort zorgen dat zeniet met het apparaat spelen.

j) Controller alle aansluitingen en zorg ervoor dat ze goed vastzitten. Het gebruik van een ontstoffingssystem kan de risico's in verband met stof verminderen.

2.4. Veilig gebruik van het apparaat

a) Overbelast het apparaat Niet. Gebruik het juiste gereedschap voor de gegeven taak. Een juist gekozen apparaat za de taak waarvoor het is ontworpen better en veiliger uitvoeren.
b) Gebruik het apparaat Niet als de "AAN/UIT"-schakelaar Niet goed functioneert (schakelt het apparaat Niet in en uit). Apparaten die Niet met de AAN/UIT-schakelaar+kunnen worden in- en uitgeschakeld, zich gevaarlijk, mogen Niet worden gebruikt en要去en worden gerepareerd.
c) Zorg ervoor dat de stekker uit het stopcontact is gehaald voordat u aanpassingen of accessoires verwantst of het apparaat aan de kant legt. Dergelijkke voorzorgsmaatregelen verminderen het risico dat het apparaat per ongeluk worden geactiveerd.
d) Bewaar het apparaat wanner het Niet in gebruik is op een veilige plaats, uit de buurt van kinderen en mensen die het apparaat Niet kennen en de gebruiksaanwijzing Niet hebben gelezen. Het apparaat kan een gevaar vormen in de handen van onervaren gebruikers.
e) Houd het apparaat in perfecte technische staat. Controlleroor elk gebruik op algemene schade, controllerer vooral bewegende onderdelen op gebarsten onderdelen of elementen, en op andere omstandigheden die de veilige werkung van het apparaat kuren beinvloeden. Indien schade worden geconstasteerd, dient het apparaat voor gebruik ter reparatie te worden aangeboden.
f) Houd het apparaat buiten het bereik van kinderen.
g) Om de operationele integritieit van het apparaat te waarborgen, mogen in de fabriek gemonteerde afterscheringen Niet worden verwijderd en mogen geen schroeven worden losgedraaid.
h) Bij het vervoer en de behandeling van het apparaatussen het magazijn en de bestemming moeten de gezondheids- en veiligheidsbeginselen voor handmatige transporten in acht worden genomen die gelden in het land waar het apparaat za worden gebruikt.
i) Vermijd situatuies waarin het apparaatijdens het gebruik stopt met werken als gevolg van overmatige belasting. Dit kan leiden tot oververhitting van de aandrijfelementen en schade aan het apparaat.
j) Raak gelede onderdelen of accessoires Niet aan, tenzij het apparaat van de stroombron is losgekoppeld.
k) Verplaats, verstel of draai het apparaat Niet tijdens het werk.
I) Laat dit apparaat Niet onbeheerd acheer als het in gebruik is.
m) Maak het apparaat regelmatig schoon om te voorkomen dat hardnekkig vuil zich ophoopt.
n) Werk Niet aan twee werkstukken tegelijk.
o) Het is verboden aan de structuur van het apparaat te zitten om de parameters of de constructie ervan te wijzigien.
p) Houd het apparataat uit de buurt van vuur- en warmtebronnen.
q} Dek de ventilatieopeningen nicht af!
r) OPMERKING: Tijdens het gebruik worden sommige onderdelen van het apparaat zeer heet - gevaar voor verbranding!
s) Gebruik een veiligheidsbril. Draag bij werkzaamheden in een stoffige omgeving bovendien een stofmasker.
t) Houd de handgrepen droog, schoon en vrij van olie of vet.

ATTENTIE! Ondanks het veilige ontwerp van het apparaat en de beschermende functies ervan, en ondanks het gebruik van extra elementen ter bescherming van de bediener, bestaat er toch een Klein risico op een ongeval of letsel bij het gebruik van het apparaat. Blijf alert en gebruik uw gezond verstand wanner u het apparaat gebruikt.

3. Gebruik richtlijnen

De machine is ontworpen voor houtbewerking. Precisiesnijden is möglichk, waardoor de contouren vankleine onderdelen kannen worden uitgesneden.

Het product is uitsluitend bedoeld voor thuisgebruik.

De gebruiker is aansprakelijk voor alle schade die voortvloeituit onbedoeld gebruik van het apparaat.

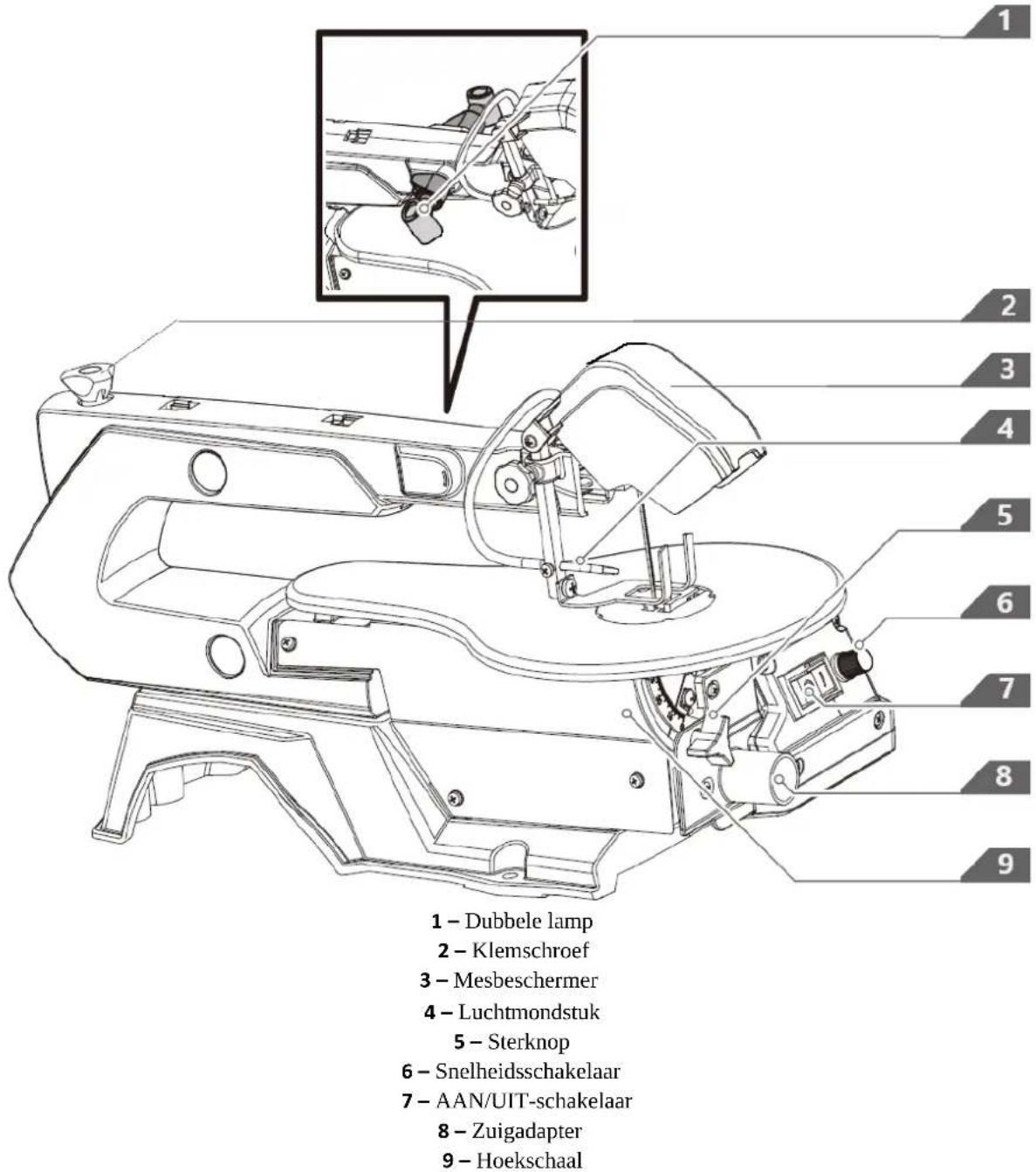

3.1. Beschrijving van het apparaat

3.2. Klaarmaken voor gebruik

De omgevingstemperatuur mag Niet hoger zich dan 40^ en de relativie vochtigheid moet lager zichen dan 85% . Zorg voor een goede ventilatie in de ruimte waarin het apparaat worden gebruikt. Er moet minstens 10 cm afstand zich tussen elke kant van het apparaat en de muur of andere voorwerpen. Het apparaat要去 algijd worden gebruikt op een vlakke, stabiele, schon, brandvrijne en droge ondergrond en buiten het bereik van kinderen en personen met beperkte mentale en sensorische functies. Plaat het apparaat zo dat u altijd bij de stekker Aunt. Het op het apparaat aangesloten netsnoor moet correct geaard zich en overeenkomen met de technische geevens op het productetiket.

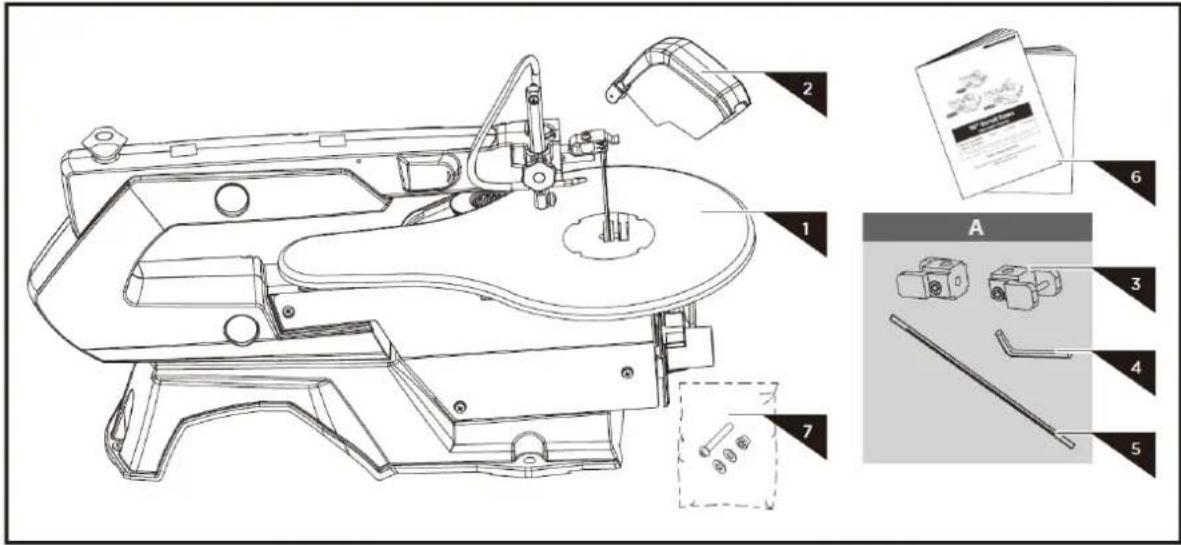

3.3. Assemblage van het apparatus

1. Hoofdmachine

2. Mesbeschermer

A-OPTIONELEFUNCTIE:

1. Zaagbladadapter (optionele functie A)

2. Inbussleutel (optioneel kenmerk A)

3. Plat zaagblad (optionele functie A)

4. Gebruikershandleiding

7.Hardwaretas

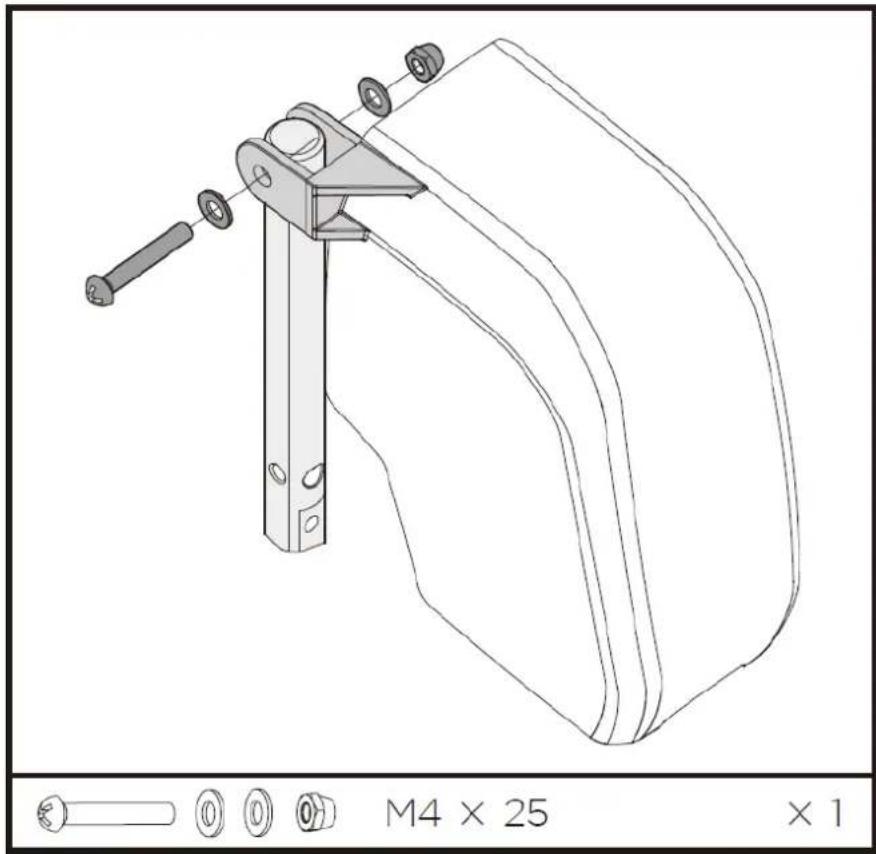

Montage van mesbeschermer

Installer de beschermkap op de houder. Zet de schroef vast met een moer en twee ringen.

3.4. Gebruik van het apparaat

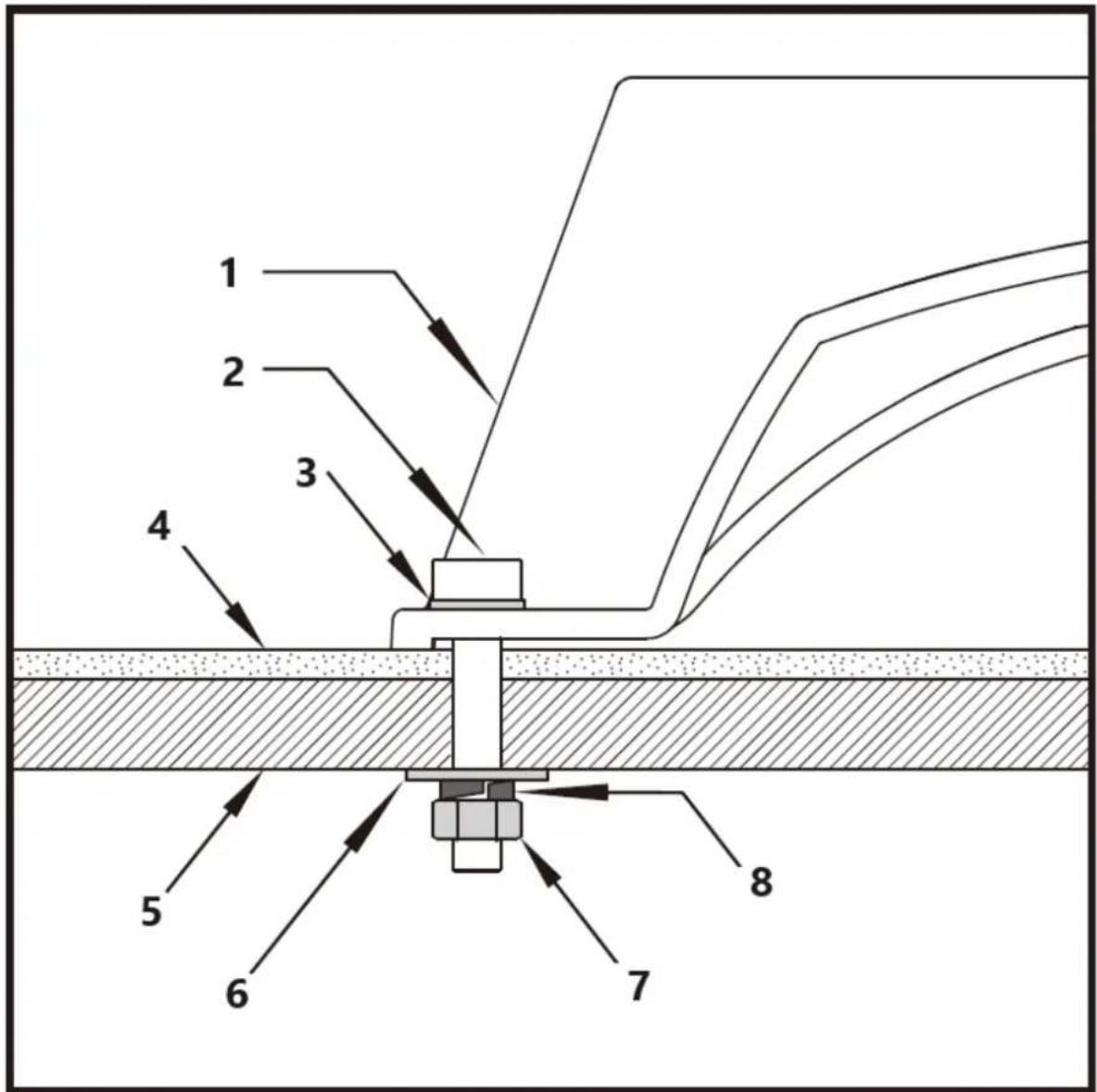

Montage van de machine op een werkbank

Een werkbank van massief hout is better dan een werkbank van multiplex, waarst storende trillingen en geluiden bij multiplex beter merkbaar zich. Het benodigde gereedschap enkleine onderdelen voor het monteren van de zaag op een werkbank worden Niet bij de zaag geleverd. GebruikECHTER ten minste de volgende apparatuur:

1-Steunpoot

2-Bout M8 (x3)

3-Platte sluitring 8 (x3)

4-Rubberen kussentje

5-Werktafel

6-Grote platte sluitring 8 (x3)

7-Moer M8 (x3)

8-Borgring 8(x3)

Boor eerst gaten in het zitoppervlak enplaats cervolgens de schroeven. Ook worden er geen schuimrubberen basis meegeleverd voor geluidsreductie. Wij raden u城县 utrecht uitdukkelijk aan een dergelijk basis te gebruiken om trillingen en geluid tot een minimum te beperken. Ideale maat 400× 240 mm.

De zaagbank instellen

• Laat de sterknop los en breng de zaagtafel in een rechte hoek ten opzichte van het zaagblad. Gebruik een hoek van 90^ , L-vierkant, meet de rechte hoekussen het blad en de bank. Het zaagblad staat in een hoek van 90^ ten opzichte van de hoek.
• Sluit de sterknop als de afstand:tussen het mes en de hoek van 90^ minimaal is. De bank moet dan een hoek van 90^ maken ten opzichte van het zaagblad.

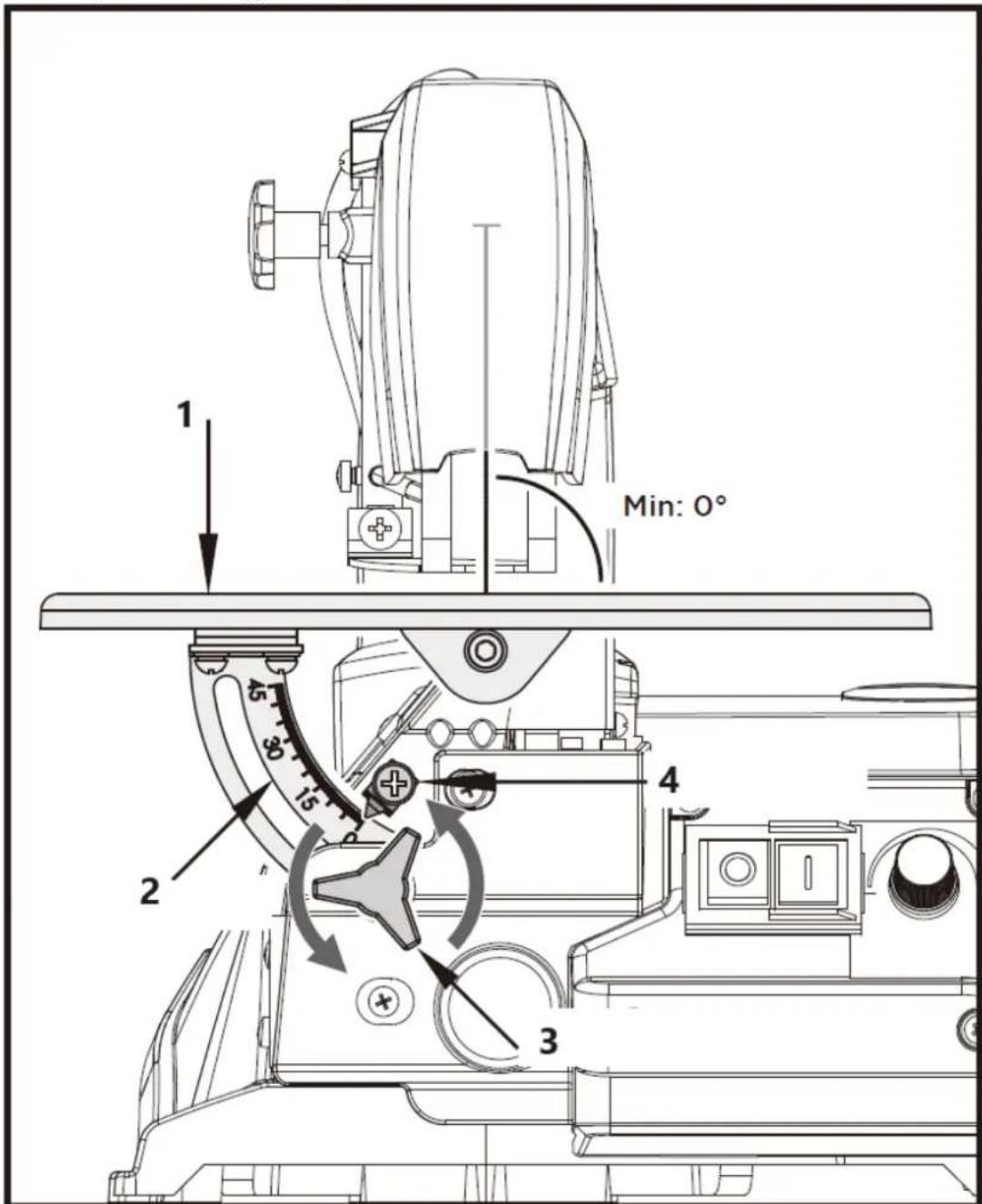

De hoekschaal instellen

• Draai de borgschoef los en breng de indicatoraar de nulpositie. Draai de schroef vast. Let op: de hoekweegschaal is een nuttige aanvullende uitrusting, maar mag Niet worden gebruikt voor precisiewerk. Gebruik sloophout voor zaagproeven, pas eventueel de bank aan.

1-Zaagbank

2-Hoekshaal

3 - Sterknop

4-Borgschoef

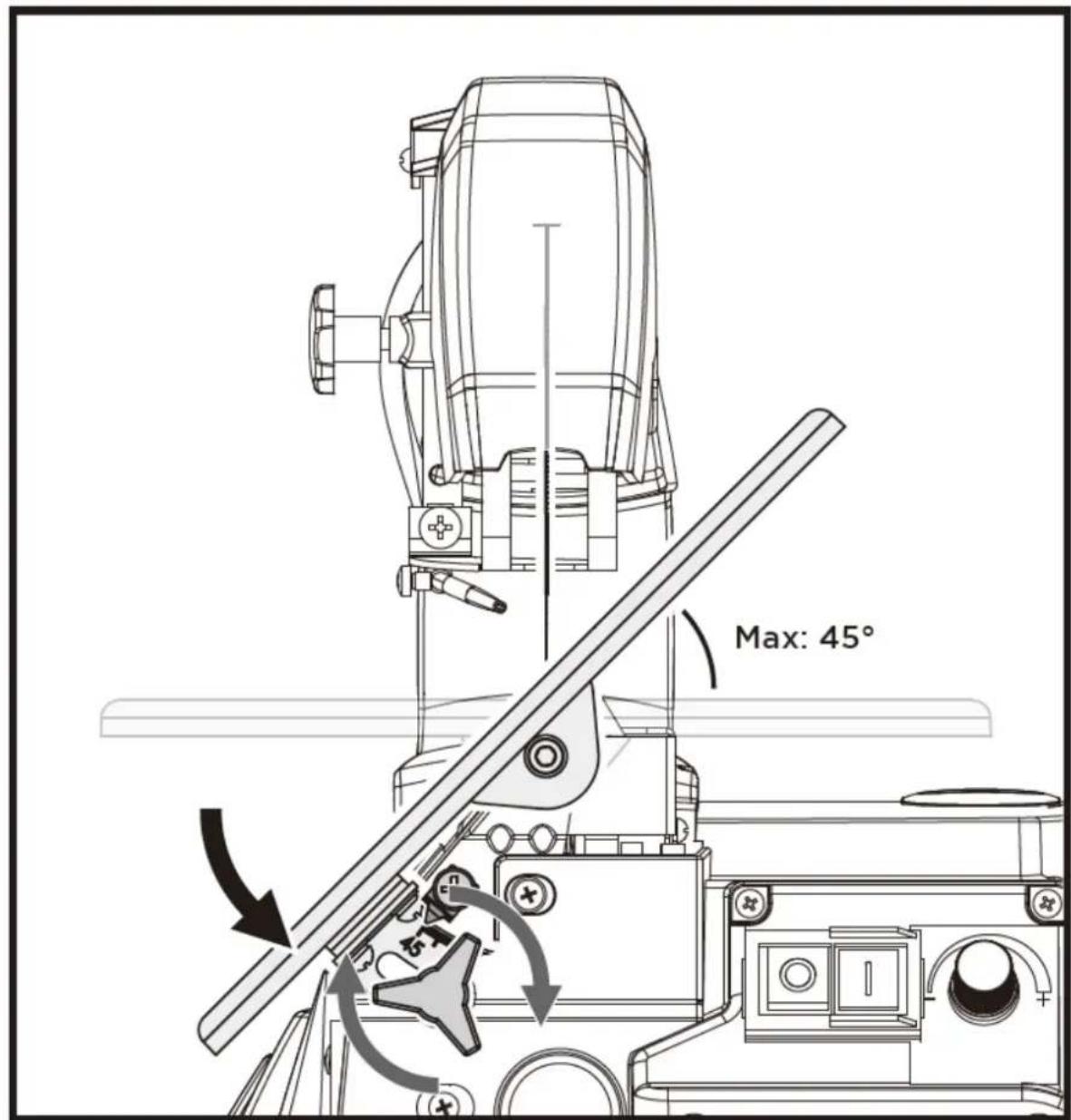

Horizontale zaagbank en diagonale zaagsneden

De zaagtafel kan in een diagonale positie van 45^ worden geplaatst of in horizontale positie worden gelaten.

U kurz de geschatte hellingshoek aflezen met behulp van de hoekschaal onder de werkbank. Voor een nauwkeurigere afstelling kurz u voor sommige zaagtests sloophout gebruiken; pas indien nodig de bank aan.

Een figurzaagmachine is in principe een "bochtzaaggereedschap", maar kan ook rechte en schuine randsneden uitvoeren. Maak uzelf vertrouwd met de volgende belangrijke punten voordat u de zaag in gebruik neemt.

• De zaag zaagt nicht automatisch hout. Je moet het hout handmatig gegen het zaagblad aanvoeren.
• Het snijproces vindt alleen plaats terwijl het mes waar beneden beweegt.
• Voer het hout langzaam gegen het zaagblad aan, aangezien de tanden van het zaagblad Klein zijn en alleen maar beneden zagen.
• Alle Personen die met de zaag werkken, haben een oppleiding nodig. Het zaagblad kanijdensdezetrainingstijd gemakkelijk breken werwijl de operator nog Niet vertrouwd is met de zaag.

• De zaag is het meest geschikt voor houtplaten die minder dan 2,5 cm dik+zijn.

• Voer het hout bijzonder langzaam gegen het zaagblad aan en vermijd abrupte bochten om te voorkomen dat het zaagblad breekt, als u houtplaten dikker dan 2.5 cm wilt zagen.

• Zaagbladtanden worden na verloop vanijd bot, zaagbladen moeten verrangen worden. De zaagbladen zich voldoende voor 1/2 tot 2 gebruksduur afhankelijk van de houtsoort.
  Zorg eryoor dat het zaagblad de nerf van het hout volgt om een zuivere zaagsnede te verkriigen.
  Bij het zagen van edele en non-ferrometalen moet de zaagsnelheid tot het minimum worden beperkt.

Binnensneden

Waarschuwing : Schakel de zaag uit en verwijder de stekker uit het stopcontact voordat u aan de binnenkant zaagt, om letsel als gevolg van het onbedoeld inschakelen van de zaag te voorkomen.

Deze zaag is ook geschikt voor zaagsneden aan de binnenkant die Niet beginnen bij de rand van het werkstuk. Ga als volgt verder:

Boor een gat van 6 mm in het werkstuk.
- Draai de klemschroef (messpanner) los en haal de spanning in het mes weg.
- Plaat het boorgat over de zaagbladsleuf in de werkbank.
- Installee het zaagblad door het gat in het werkstuk en door de werkbladsleuf en bevestig het blad aan de holders
- Wanner u klaar bent met de binnenzaagsnede, verwijdert u het zaagblad en verwijdert uervoalgens het werkstuk van de bank.

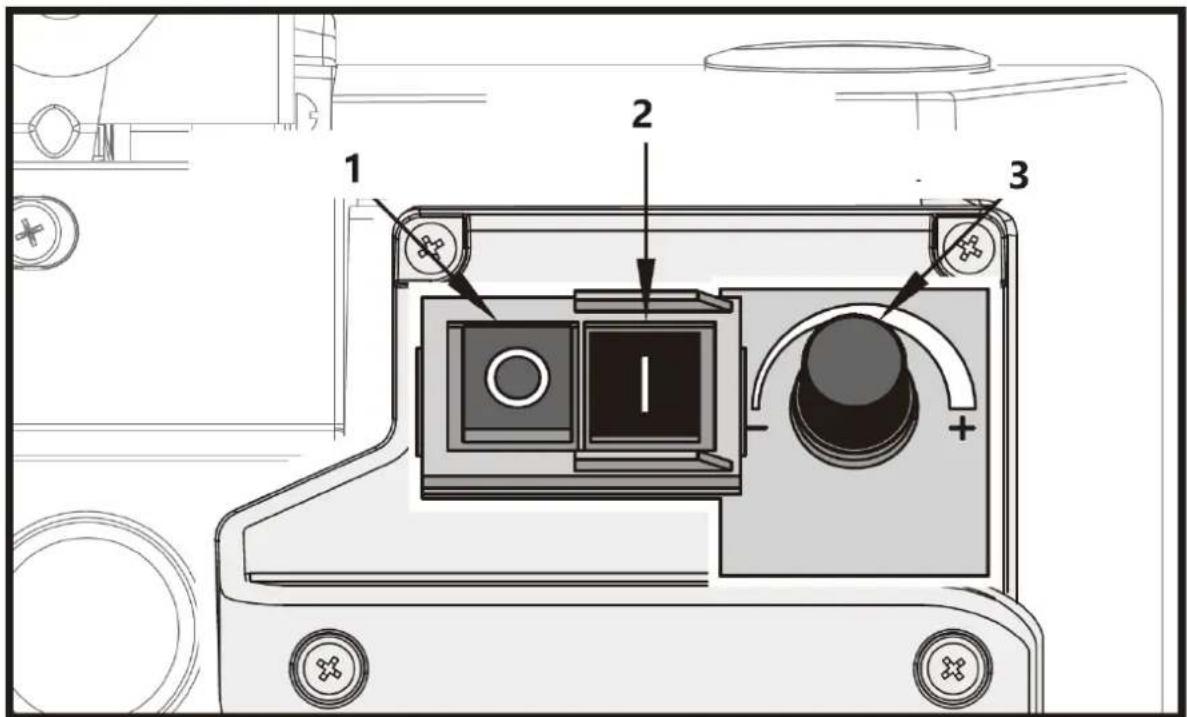

Continue Werking

Het is möglichk om de zaag in te schakelen door op de groene "I"-knop te drukken voor continu gebruik. Om de zaag uit te schakelen, is hetoodzakelijk om op de rode "0"-knop te drukken. Met de traploze elektronische snelheidsregeling kan de snijsnelheid worden verhoogd door maar rechts te draaien of verlaagd door maar links te draaien.

1-Rode "0"-knop
2-Groene "I"-knop
3-Snelheidsschakelaar

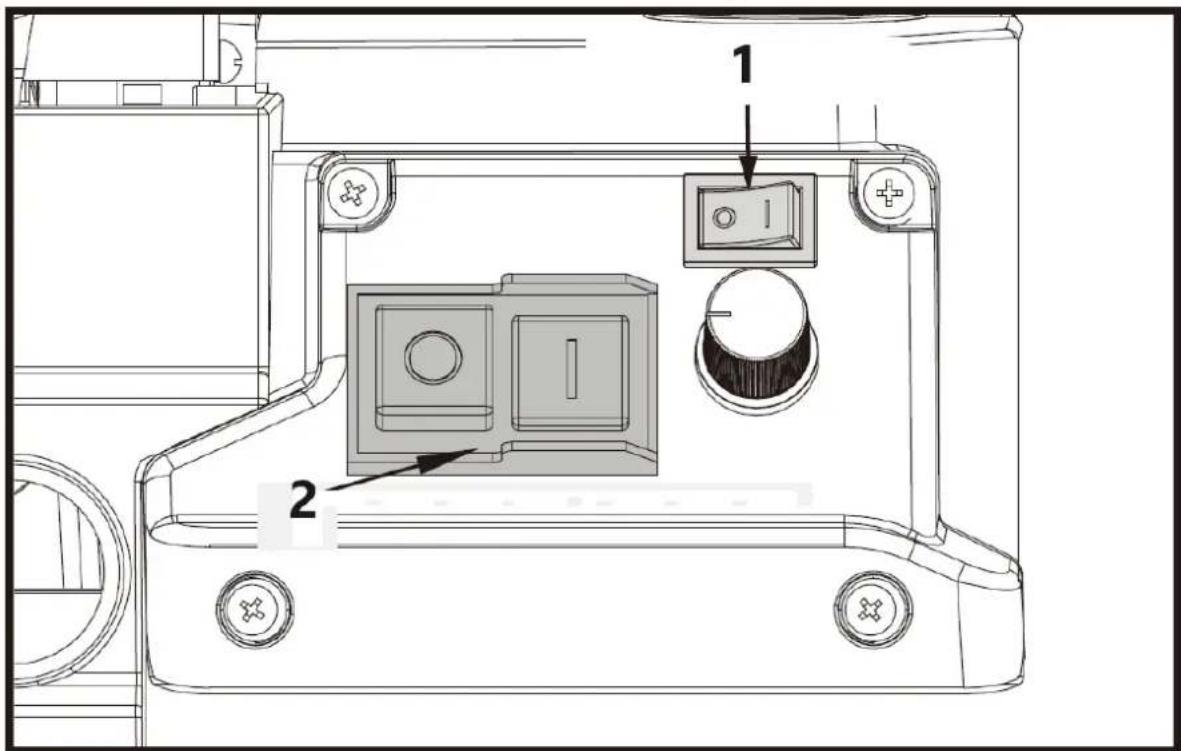

Verlichtingssystem

Druk op "I" om de lamp aan te zetten.

Druk op "O" om de lamp uit te schakelen.

Deze lichtschakelaar werkt alleen als de AAN/UIT-schakelaar van het product is ingeschakeld.

1-Lampschakelaar
2-AAN/UIT-schakelaar voor het apparaat

LET OP: Kijk Niet maar de werkende lamp.

3.5. Reinigung en onderhoud

Waarschuwing! Omwille van de bedrijfsveiligheid dient u vór onderhoudswerkzaamheden

altijd de zaag uit te schakelen en de stekker uit het stopcontact te halen.

Algemeen

Veeg af en toe spanen en stof van de machine met een doek. Het opnieuw aanbrengen van de waslaag op de werkbank maakt het gemakkelijker om het werkstuk maar het zaagblad te voeren. Het netsnoer要去 onmiddelijk worden verrangen als het wordenuitgetrokken, doorgesneden of op een andere manier beschadigd. Smeer de motorlagers of interne onderdelen Niet!

Het zaagblad verwisselen met pinnen

Schakel de zaaguit en verwijder de stekkeruit het stopcontact voordat u zaagbladen installeert,

om letsel als gevolg van het onbedoeld inschakelen van de zaag te voorkomen.

1. Zaagblad verwijden. Haal het zaagblad eruit door de klemschroef los te draaien. Verwijder het zaagblad van de bovenste en onderste steun door de bovenarm Lichtjes maar beneden te drukken.

2. Het neue zaagblad plaatsen. Leid het ene uiteinde van het zaagblad door de perforatie in de tafel en steek de zaagbladpennen in de inkeping. Herhaal deze procedure bij de bovenste messteun. Voordat je hem erin haakt. Druk de bovenarm iets maar beneden. Controller de positie van de mespennen op de

steunen. Draai het mes vast met behulp van de klemschroef. Controleer of het mes goed vastzit. Blijf met de klok mee draaien om het mes nog strakker te make.

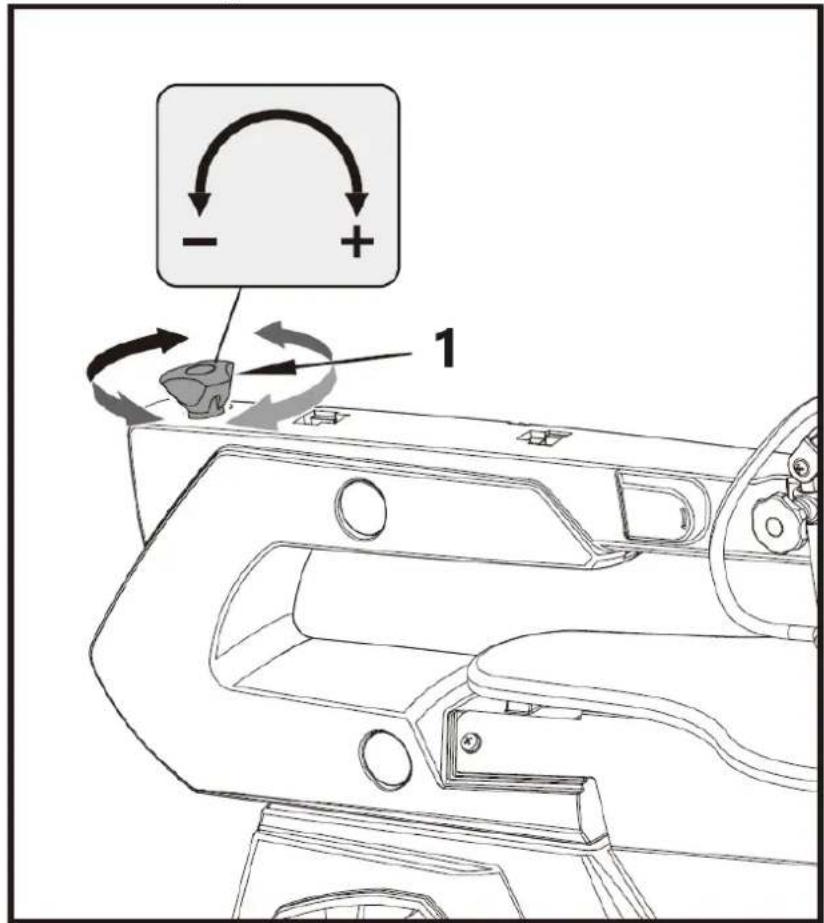

1-Klemschroef

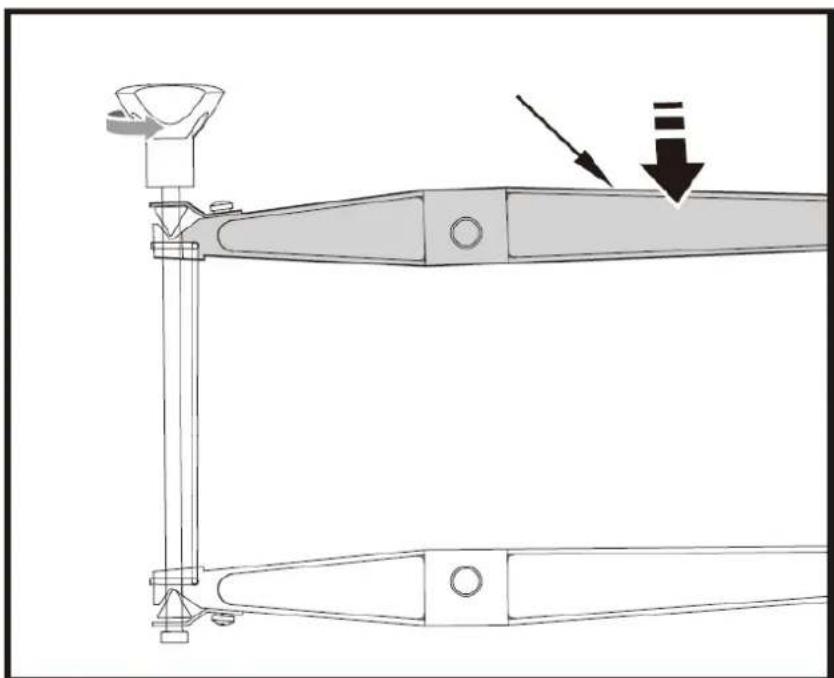

1-Bovenarm

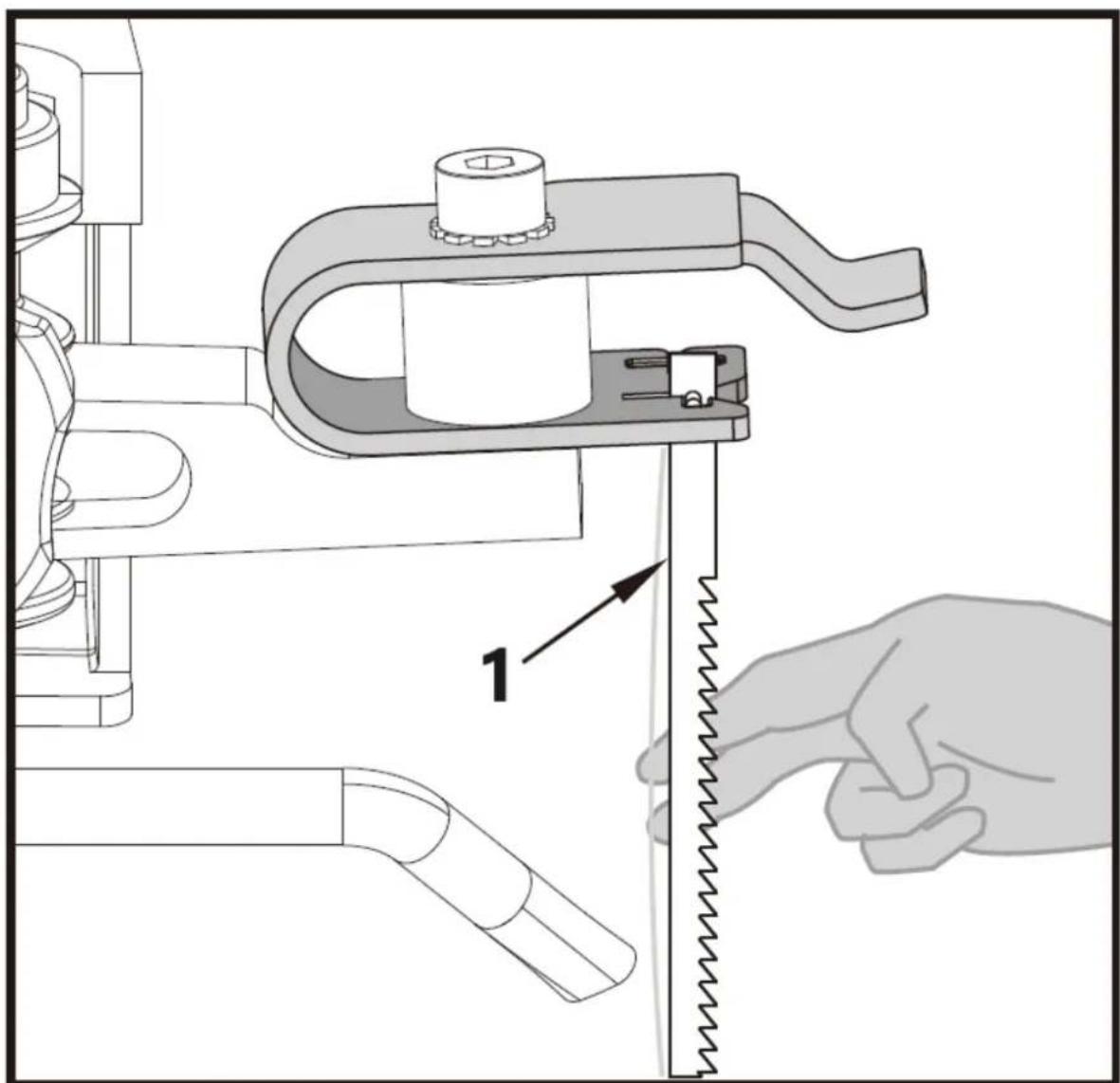

1-Zaagblad met pen

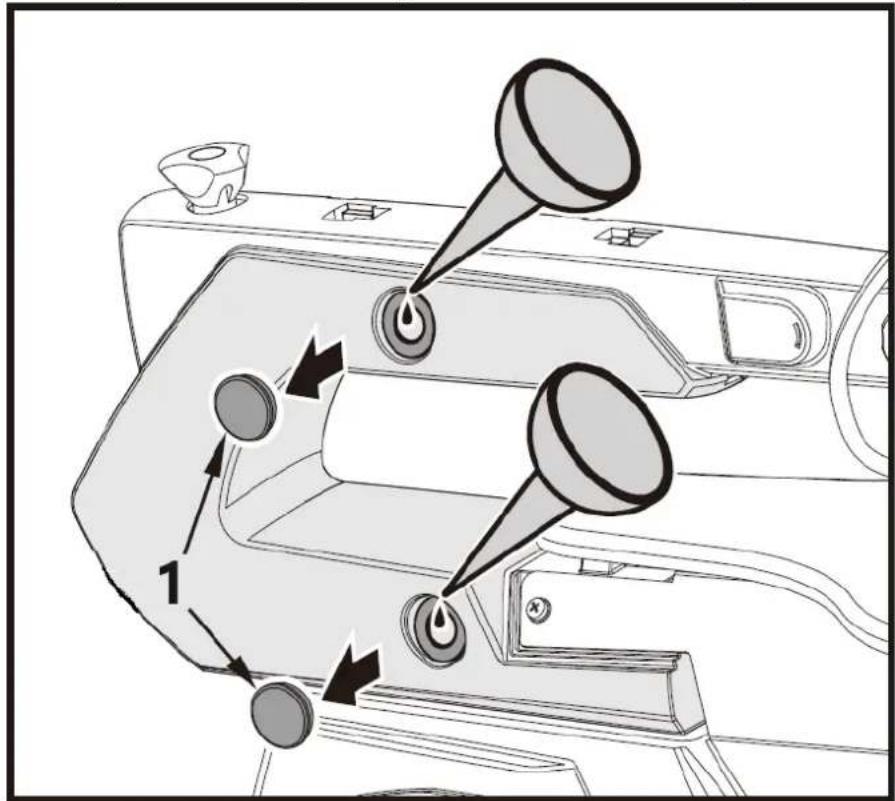

Smering

Smeer de zaagarmlagers elke 50 uur. Ga te werk zoals hierboven afgebeeld. Draai de zaag opzij. Breng een ruime hoeveelheid SAE 20 olie aan op het aseinde en de bronzei lagers. Laat de smeerolie een nacht inwerken. Herhaal de procedure de volgende dag aan de andere kant van de zaag.

1-Oliekeerring

Inspectie van koolborstels

Laat bij overmatige vonkvorming de koolborstels uitsluitend door een gekwalificeerde elektricien controeren.

Gevaar! De koolborstels mogen alleen door een gekwalificeerde elektricien worden verrangen.

Vervoer

1. Zorg ervoor dat u na gebruik de stroom uitschakelt en de stekker uit het stopcontact haalt.
2. Trek de transparante mesbeschermeraar beneden om handmatig snijden tijdens transport te voorkomen
3. Koppel de stofzuiger en de andere verbindingsapparaten los en verwijder de verbindingsbauten tussen de machine en de werktafel.
4. Houd het bovenste uiteinde van de U-vormige arm met een hand vast verwijl u beweegt; Als de zaagbladadapter en inbussleutel (optioneel kenmerk A) zich op de bovenkant van de U-vormige arm bevinden, kutu ueze met beiden handen bewegen.
5. Het worden aanbevolen om grondstoffen of nauwkeurig gesneden halffabrikaten van de werktafel te verwijderen voordat u ze verplaatst, waar dit het zaagblad en het bevestigingsmechanisme ervan kan beschadigen.

Opslag

Bewaar de apparatuur en accessoires op een donkere en droge plaats boven het vriespunt. De ideale bewaartemperatuur ligt:tussen de 5 en 30^ .Bewaar het elektrische gereedschap in de originele verpakking.Dek het elektrische gereedschap af om het gegen stof en vocht te beschermen.

Problemen oplossen

Probleem	Oorzaak	Remedie
Zaagbladen breken	Spanning verkeerd ingesteld	Stel de juiste spanning in
	Te veel belasting	Voer het werkstuk langzamer in
	Verkeerde zaagbladsoort	Gebruik de juiste zaagbladen
	Werkstuk nichtrecht ingevoerd	Vermijd druk vanaf de zijkant
Motor functioneert nicht	Netkabel defect	Vervang defekte onderdelen
	Motor defect	Klantenservice bellen. Probeer de motor Niet zich te repareren; dit要去 worden uitgevoerd door opgeleid personeel.
Trillingen(LET OP: De zaag triltlichtjes wanner de motor normalaal draait.)	Zaag verkeerd geinstalleer	Stel de juiste spanning in
	Ongeschikte ondvloer	Verander de ondvloer maar een geschiktere
	De werkbank is Niet vastgeschroefd	Zet de werkbank vast
	De motor is Niet beveiligd	Zet de motor vast
Zaagblad zwenkntঐbitten, houders Nietrecht uittgelijnd	Houders Niet uittgelijnd	Draai de schroeven los waarmee de houders aan de arm+zijn bevestigd. Lijn de houders zouit dat ze loodrecht op elkaar staan en draai de schroeven meer vast

VERWIJDERING VAN GEBRUIKTE APPARATEN:

Gooi dit apparaat Niet in gemeentelijk afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controller het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, hun overeenkomstig hun markings worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu.

Neem contact op metplaatselijke autoriteiten voor informatie overplaatselijke recycling.
