GEBRUIKSAANWIJZING MT 330 STIGA

NEDERLANDS - Vertaling van de oorspronkelijke gebruiksaanwijzing ....NL

NL - LET OP! - Dit accessoire kan alleen worden toegepast op modellen van bosmaaiers / trimmers met gelede staaf, hieronder weergegeven. Voor Opdrachten - Onderhoud - Technisch Data - Waarschuwingen: doen verwijzing de gebruiksaanwijzing van de machine waarop deze is gemonteerd accessoire.

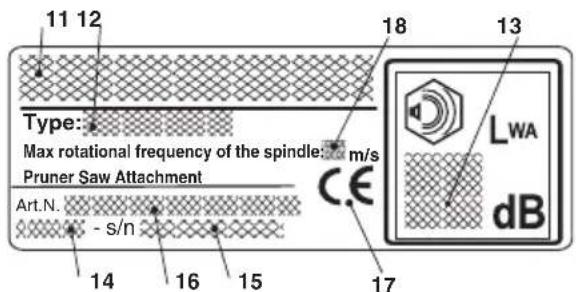

1. Naam en adres van de fabrikant
2. Machinetype
3. Geluidsniveau
4. Bouwjaar
5. Serienummer
6. Artikelcode
7. CE-conformiteitsteken
8. Maximale rotatiefrequentie van de spindel

LET OP: De door u gekochte machine is bestemd voor doe-het-zelf doeleinden.

1) Let op! Gevaar
2) Voordat u deze machine in gebruik neemt eerst de gebruiksaanwijzingen lezen om op de hoogte te zijn van de veiligheidsnormen.
3) Uw gehoor kan definitieve beschadiging oplopen. De mensen die deze machine dagelijks in

normale omstandigheden gebruiken zijn blootgesteld aan een geluidsniveau van 85 dB (A). Het is verplicht de beschermers te dragen. Draag altijd een veiligheidsbril (projectierisiko) en oorbeschermers zoals een geluidshelm (om beschadiging van het gehoor te voorkomen) tijdens het gebruik van

de machine.

4) Draag veiligheidsschoeisel en handschoenen!
5) Projectiegevaar! Zorg dat mensen en dieren op een afstand van tenminste 15 mt zijn wanneer de machine in gebruik is!

•) Toepassen in zone die vrij is van hindernissen. Kies de meest geschikte helling van de snijeenheid ten opzichte van het terrein. Monteer dit gereedschap correct op de bosmaaier.

• Werk steeds in stabiele en veilige posities. Vermijd te werken op trappen, treden en in het algemeen op niet perfect stabiele oppervlaktes.
• De gebruiker is verplicht de eventuele Nationale Normen in acht te nemen die het gebruik van de machine kunnen beperken.

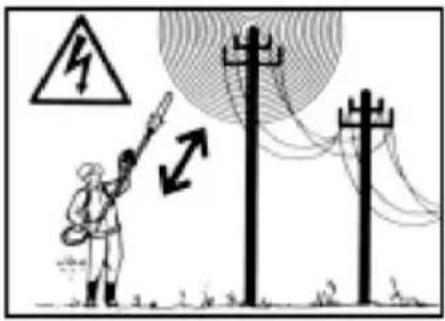

6) Gevaar! Electroschok. Houd minstens 15 m afstand ten opzichte van de kabels van de bovengrondse lijnen.

3. VEILIGHEIDSVOORSCHRIFTEN

A) VERTROUWD RAKEN

1) Lees de gebruiksaanwijzingen aandachtig. Zorg dat u vertrouwd raakt met de bedieningsknoppen en in staat bent de machine op de jui ste wijze te gebruiken. Leer de motor snel af te zetten.
2) Gebruik de machine voor het doel waartoe het bestemd is, m.a.w. "het snoeien van bomen met afmetingen in verhouding tot de lengte van het kettingblad" of houten voorwerpen met gelijkaardige eigen schappen. Elk ander doel waarvoor de machine wordt gebruikt kan gevaarlijk zijn en zou de machine kunnen beschadigen.
3) Laat nooit toe dat de machine gebruikt wordt door kinderen of door personen die niet vertrouwd zijn met deze aanwijzingen. De leeftijd van de gebruiker kan landelijk gereglementeerd zijn
4) De machine dient niet door meer dan één persoon gebruikt te worden.
5) Gebruik de machine in geen geval:

- als er personen, in het bijzonder kinderen of dieren in de buurt zijn;

- indien de gebruiker moe is, zich niet fit voelt of genees middelen, drugs, alcohol of schadelijke stoffen ingenomen heeft die zijn reactievermogen en aandacht kunnen verminderen;

- indien de gebruiker niet in staat is om de ma chi ne stevig vast te houden met beide handen en/of tijdens het werk niet in evenwicht en stevig op beide voeten kan staan.

6) Denk eraan dat de persoon die de machine bedient of de gebruiker aansprakelijk is voor ongevallen en onvoorzienige gebeurtenissen die personen of hun eigendommen kunnen overkomen.

B) VÓÓR HET GEBRUIK

1) Ga vóór het gebruik over tot een algemene controle van de machine
2) Tijdens het werken moet gepaste kledij gedragen worden die de gebruiker niet hindert in zijn bewegingen.

- Draag aansluitende en beschermende kledij die bestand is tegen sneden.

- Draag werkhandschoenen, een veiligheidsbril en veiligheidsschoeisel met een antislipzool.

- Gebruik de oorbeschermers.

- Draag geen sjaal, hemd, halsketting of andere hangende of ruime accessoires die gegrepen kunnen worden door de machine of voorwerpen en materiaal aanwezig op de werkplaats.

• Lang haar wordt zorgvuldig bijeengebonden.
  3) Vóór het werk te beginnen, controleer of alle beschermingen correct gemonteerd zijn.

C) TIJDENS HET GEBRUIK

1) Start de motor niet in gesloten ruimten, waar zich gevaarlijke koolmonoxide kan ontwikkelen.
2) Werk alleen bij daglicht of bij goed kunstlicht.
3) Blijf stil en stabiel staan:

- vermijd zoveel mogelijk te werken op een natte of glibberige grond, of in ieder geval op te oneffen of steile terreinen die de stabiliteit van de gebruiken tijdens het werken niet kunnen garanderen;

- vermijd het gebruik van ladders en onstabiele platformen;

- loop niet maar ga normaal en let op oneffenheden van het terrein en de aanwezigheid van eventuele hindernissen.

4) Controleer of het laagste toerental van de machine de ketting niet in beweging brengt en of de motor na een plotse versnelling snel terugvalt tot het laagste toerental.
5) Let erop dat het blad niet hevig botst met vreemde lichamen en let op eventueel wegspringend materiaal veroorzaakt door het draaien van de ketting.

1) Laat de bouten en de schroeven vastgedraaid zitten om er zeker van te zijn dat de machine altijd op een veilige manier gebruiksklaar is. Als u regelmatig onderhoud aan de heggenschaar pleegt zal de werking van ervan veilig blijven en zal het prestatieniveau bewaard blijven.
2) Draai werkhandschoenen voor elke ingreep aan de snij-inrichting.
7) Zorg ervoor dat de ketting altijd scherp is. Alle handelingen die betrekking hebben op de ketting en het blad vergen een specifieke vaardigheid, naast het gebruik van speciaal gereedschap om deze handelingen volgens de regels van de kunst uit te voeren; uit veiligheidsoverwegingen, neemt u altijd het best contact op met uw Verkoper.
4) Gebruik de machine, uit veiligheidsoverwegingen, nooit met onderdelen die versleten of beschadigd zijn. De beschadigde onderdelen moeten vernieuwd en niet gerepareerd worden. Gebruik uitsluitend originele reserveonderdelen. Onderdelen van een andere kwaliteit kunnen de machine beschadigen en kunnen gevaarlijk zijn voor de gebruiker.
5) Bewaar de machine buiten het bereik van kinderen!

E) RANSPORT EN VERPLAATSING

1) Telkens wanneer de machine verplaatst of vervoerd moet worden, is het noodzakelijk:
- de motor uit te schakelen, te wachten tot de ketting tot stilstand gekomen is en de bougiekap los te koppelen;
- de bladbescherming aan te brengen;
- de machine alleen vast te nemen aan de handgrepen en het blad in de richting tegenover de loop- of rijrichting te houden.
2) Wanneer de machine vervoerd wordt met een voertuig, moet het op dusdanige wijze geplaatst worden dat er voor niemand gevaar ontstaat en stevig geblokkeerd worden om te voorkomen dat de machine omvalt en beschadigd wordt of dat brandstof lekt.

F) OORZAKEN VAN TERUGSLAG EN VOORZORGS-MAATREGELEN VOOR DE GEBRUIKER:

Terugslag ontstaat als de punt of het uiteinde van het zaagblad een voorwerp raakt of het hout de kettingzaag in de snede vastklemt.

Door de aanraking van de punt kan, in sommige gevallen, een omgekeerde reactie plaatsvinden waarbij het zaagblad omhoog en achteruit naar de bediener toe springt. Het beknellen van de zaagketting aan de bovenkant van het zaagblad kan de zaagketting snel naar achteren naar de bediener toe werpen.

Door één van deze twee reacties kunt u de controle over de zaag verliezen, met mogelijk ernstige verwondingen tot gevolg.

De gebruiker van een kettingzaag moet verschillende

maatregelen treffen om het risico op ongelukken of verwonding tijdens de zaagwerkzaamheden op te heffen. Terugslag is het gevolg van een slecht gebruik van het gereedschap en/of onjuiste procedures of gebruiksomstandigheden en kan vermeden worden door de volgende voorzorgsmaatregelen te treffen.

• Gebruik alleen de door de fabrikant gespecificeerde zaagbladen en -kettingen. Ongeschikte zaagbladen en -kettingen kun nen ervoor zorgen dat de ketting breekt en/of terugslag veroorzaken.
• Houd u aan de aanwijzingen van de fabrikant voor wat be treft het slijpen en onderhoud van de kettingzaag. Door een kleinere zaagdiepte neemt het risico op terugslag toe.

G) HOE DE HANDLEIDING TE LEZEN

In de tekst van de handleiding worden enkele paragrafen, die gegevens van bijzonder belang bevatten, gekenmerkt door diverse symbolen die de volgende betekenis hebben:

BELANGRIJK

Verstrekt nadere gegevens of an-

dere elementen ter aanvulling op hetgeen daarvoor ver- meld is, om te voorkomen dat de machine beschadigd wordt of dat er schade veroorzaakt wordt.

GEVAAR!

Kans op ernstig persoonlijk

letsel of ernstig letsel aan anderen met gevaar van dodelijke ongelukken, in geval van niet-inachtne- ming.

MONTAGE VAN HET BLAD (indien afzonderlijk geleverd) (Afb. 1)

• Steek het blad (1) in de mof (2) zodat de opening (3) overeenstemt met de schroef (4).
• Klem de twee schroeven (4) en (5) stevig vast. De kop van de schroef (4) mag na het vastklemmen niet uitsteken.

Laat de motor afkoelen voordat de zaagining wordt verwijderd.

MONTAGE VAN KETTINGBLAD EN KETTING

GEVAAR!

De machine moet op een

vlak ke en solide ondergrond uitgepakt en gemonteerd worden, met voldoende bewegingsruimte voor de machine en de verpakking, en steeds met ge bruik van geschikte werktuigen.

De verpakking moet volgens de plaatselijke geldende bepalingen worden afgevoerd.

GEVAAR!

Draag altijd sterke werkhand-

schoenen om het blad en de ketting te hanteren. Ga

bijzonder voorzichtig te werk voor de montage van het blad en de ketting, om de veiligheid en efficiëntie van de machine niet in het gedrang te brengen; neem bij twijfels contact op met uw Verkoper.

GEVAAR!

Voer alle handelingen uit bij

uitgeschakelde motor.

• Draai de moer (1) los en verwijder de carter (2), om toegang te krijgen tot het sleepwiel en de zitting van het blad (Afb. 2).
• Monteer het blad (4) door de stift in de gleuf te brengen en het blad naar de achterkant van de aandrijfeenheid te duwen (Afb. 3).
• Leg de ketting rond het sleepwiel en langs de geleiders van het blad. Let hierbij op de draairichting (Afb. 4); indien de punt van het blad voorzien is van een haakse overbrenging, zorg er dan voor dat de sleepschakels van de ketting correct in deze overbrenging passen.
• Controleer of de pin van de kettingspanner (5) correct in de relatieve opening van het blad zit; als dit niet zo is, ga dan met een schroevendraaier te werk op de schroef (6) van de kettingspanner, tot de pin volledig in de opening zit (Afb. 5).
• Hermonteer de carter, zonder de moer (1) vast te draaien.
• Draai aan de schroef van de kettingspanner (6) tot de gepaste spanning bekomen wordt (Afb. 6).
• Houd het blad (4) omhoog en draai de moer (1) van de carter volledig vast met behulp van de meegeleverde sleutel (Afb. 7).
• Controleer de spanning van de ketting. Om te controleren of de spanning correct is, mogen de sleepschakels niet uit hun geleider komen wanneer de ketting halverwege het blad vastgenomen wordt (Afb. 8).
• Laat de ketting met behulp van een schroevendraa ier langs de geleiders glijden, om er zeker van te zijn dat deze beweging zonder overmatige belasting ge beurt.

KOPPELING VAN HET SNOEIGEREEEDSCHAP (Afb. 9)

• Haal de stoppin (1) naar buiten en duw de staaf (2) tot men de klik van de stoppin hoort (1) in het gat (3) van de staaf. Deze handeling kan vergemakkelijkt worden door de onderkant (2) licht te draaien in beide richtingen; de volledige aanbrenging is zichtbaar wanneer de pin (1) volledig naar binnen is.
• Na de aanbrenging, kan de knop (4) stevig vastgedraaid worden.

INWERKINGSTELLING

Lees aandachtig ook de Handleiding van de bosmaaier waarop de snoei-inrichting gemonteerd is.

Alvorens de machine te gebruiken, is het noodzakelijk:

• vul het reservoir met olie;
• te controleren of er geen schroeven loszitten aan de machine of het blad;
• te controleren of de ketting scherp is en niet beschadigd is;
• te controleren of de handgrepen en beschermingen van de machine schoon en droog zijn, correct gemonteerd zijn en stevig vastzitten op de machine;
• te controleren of de handgrepen goed bevestigd zijn;
• controleer de spanning van de ketting.

- Controle van de oliestroom

GEVAAR!

Zorg ervoor dat het blad en de ketting goed op hun paats zitten wanneer de olietoevoer gecontroleerd wordt.

Start de motor, houd het toerental niet te hoog en controleer of de olie van de ketting verspreid wordt zoals aangegeven in de figuur (Afb. 10).

Kan de oliestroom van de ketting geregeld worden door met een schroevendraaier de regelschroef (1) van de pomp te draaien, onderaan de machine (Afb. 10).

- Gebruikswijzen

• Bij opstarting van de motor mag de ketting NIET op de grond steunen, noch vreemde objecten raken; daarom moet de stang op een geschikte wijze ge-positioneerd worden. Volg voor de opstarting van de motor de instructies uit de handleiding voor gebruik van de bosmaaier.
• Voor het snoeien van een boom of struik maakt u best eerst een snede onder het af te zagen deel, maak vervolgens een tweede snede erboven en vermijd zo villen/schaven en beschadigingen aan de plant.
• Bij het snoeien moet u zelf buiten de zone staan waarin de afgezaagde takken naar beneden vallen.
• Tijdens het gebruik moet u steeds vermijden het snijvlak in de buurt van uw lichaam te brengen.
• Wanneer het toestel stilstaat moet steeds de beschermingskoker op het kettingblad aangebracht worden.

5. ONDERHOUD EN OPSLAG

GEVAAR!

Tijdens het onderhoud:

• Demonteer het blad van de snoeier van de bosmaaier
• Gebruik werkhandschoenen voor het hanteren van het blad en de ketting.
• Houd de bladbeschermingen op hun plaats, tenzij aan het blad zelf of aan de ketting gewerkt moet worden.
• De olie, benzine of andere vervuilende materialen niet in het milieu gooien.

SMEREN (Afb. 11).

• Smeer om de 20 uren in met de smeerbal.
• Gebruik vet op basis van litium voor hoge temperaturen en extreme druk.

KETTINGWIEL

Controleer, bij uw Verkoper, regelmatig de staat van het kettingwiel en vervang het versleten is.

Monteer geen nieuwe ketting op een versleten wiel en omgekeerd.

DE KETTING SLIJPEN (Afb. 12)

GEVAAR!

Om redenen van veiligheid en

efficiëntie, is het heel belangrijk dat de snij-inrichtingen goed scherp zijn.

Er moet geslepen worden wanneer:

• Het zaagsel te veel op stof gelijkt.
• Er meer kracht nodig is om te zagen..
• De snede niet rechtlijning is.
• Er meer trillingen zijn.
• Er meer brandstof verbruikt wordt.

GEVAAR!

Als de ketting niet scherp ge-

noeg is, neemt het risico op tegenslag (kickback) toe.

Indien het slijpen toevertrouwd wordt aan een gespecialiseerd centrum, kan dit uitgevoerd worden met speciale apparatuur die zorgt voor een minimale verwijdering van materiaal en een constante slijping van alle snijdende elementen.

De ketting wordt "eigenhandig" geslepen met behulp van daartoe bestemde vijlen met ronde doorsnede en een diameter die specifiek is voor elk type van ketting (zie "Tabel Onderhoud Ketting"). Het slijpen vergt een goede handigheid en ervaring, om de snijdende elementen niet te beschadigen.

Om de ketting te slijpen

• Demonteer het blad van de snoeier van de trimmer en blokkeer het blad stevig met de ketting gemonteerd. Zorg ervoor dat de ketting vrij kan bewegen.
  – Span de ketting indien die te los zit.
• MPlaats de vijl in de geleider en breng de vijl in de uitsparing van de tand, waarbij een constante helling wordt behouden naargelang het profiel van het snijdend element.
• Voer slechts enkele passages met de vijl uit en uitsluitend vooruit. Herhaal de handeling op alle snijdende elementen, met dezelfde richting (naar rechts of naar links).
• Keer de positie van het blad om in de klem en herhaal de handeling op de overige elementen.
• Controleer of de begrenzende tand niet voorbij het controle-instrument steekt en vijl het eventueel over-tollig materiaal weg met een platte vijl, door het profiel ronder te maken.
• Na het vijlen worden alle vijlsporen en het vijlstof verwijderd. Smeer de ketting in een oliebad.

De ketting wordt vervangen wanneer:

• De lengte van het snijdend element 5 mm of minder bedraagt;
• de speling van de schakels op de klinknagels te groot geworden is.

ONDERHOUD VAN HET BLAD (Afb. 13)

Om een asymmetrische slijtage van het blad te voorkomen, moet deze regelmatig omgedraaid worden.

Om de efficiëntie van het blad in stand te houden, is het noodzakelijk:

• De lagers van de overbrenging (indien aanwezig) te smeren met een daartoe bestemde spuit.
• De inkeping van het blad te reinigen met een schraapstaal (niet meegeleverd).
• De smeeropeningen te reinigen.
• Met een vlatte vijl de braam van de zijkanten te verwijderen en eventuele niveauverschillen tussen de geleiders te compenseren.

Het blad wordt vervangen wanneer:

• de diepte van de inkeping kleiner blijkt dan de hoogte van de sleepschakels (die nooit de bodem mogen raken);
• de binnenwand van de geleider zodanig versleten is dat de ketting lateraal gaat overhellen.

Gezien de ontwikkeling van het product, kan het snijgereedschap in de loop van de tijd vervangen worden door andere, met soortgelijke eigenschappen voor wat betreft verwisselbaarheid en functionele veiligheid.

Steek ketting Niveau begrenzertand (a) Diameter vijl (d)
duim: 3/8 Minimm: 9,32	a = 0,45 mm (0,018°

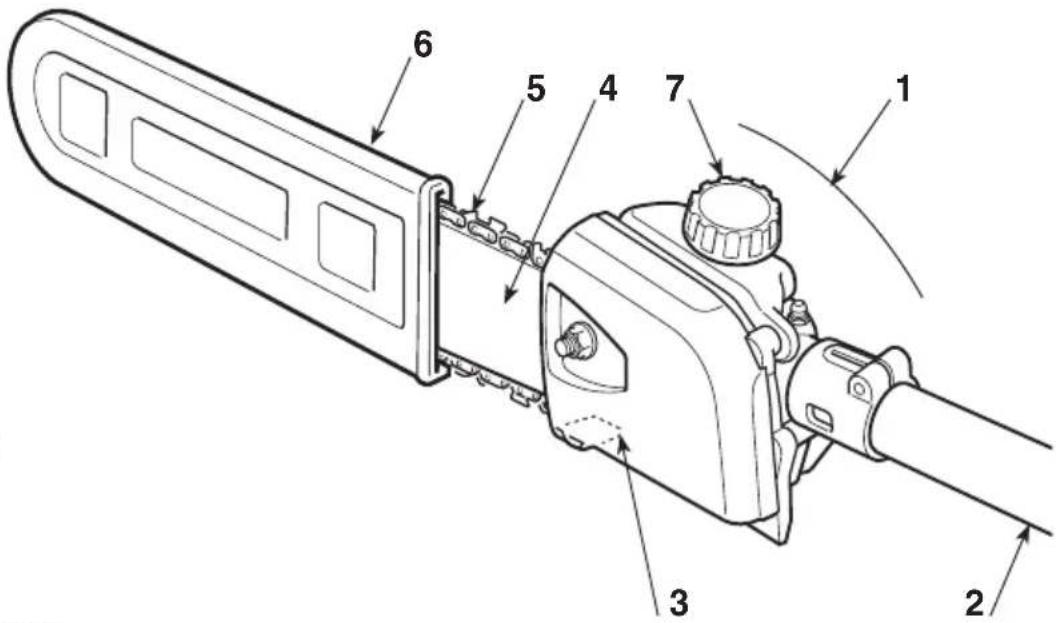

1. IDENTIFIKASJON AV MASKINEN OG KOMPONENTENE
