MANUAL DE USUARIO MT 330 STIGA

ESPAGNOL - Traducción del Manual Original ...... ES

ES - ¡ATENCIÓN! - Este accesorio se puede aplicar sólo en los modelos de desbrozadoras / recortadoras con varilla articulada, que se muestran a continuación. Para Comandos - Mantenimiento - Datos técnicos - Advertencias: hacer referencia el manual de instrucciones de la máquina en la que está montado el accesorio.

B) PŘÍPRAVA K POUŽITÍ

D) ÚDRŽBA A SKLADOVÁNÍ

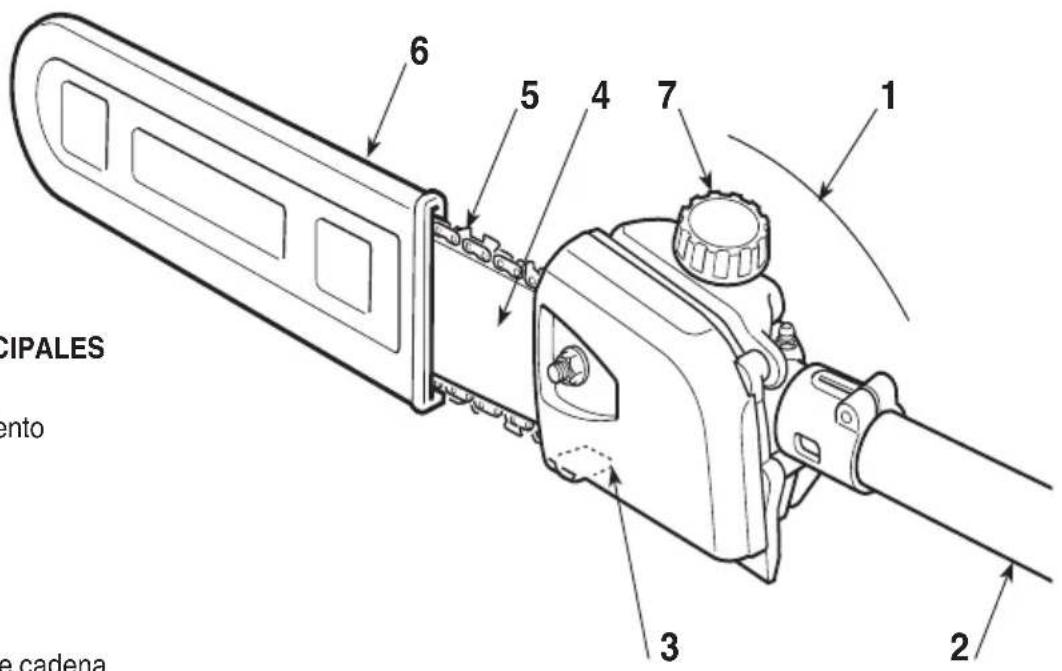

1. IDENTIFICACIÓN DE LOS COMPONENTES PRINCIPALES

6 5 4 7 1 3 2 CIPALES ento e cadena

COMPONENTES PRINCIPALES

1. Unidad de accionamiento
2. Varilla de conexión
3. Perno tope cadena
4. Barra
5. Cadena
6. Cubrebarra
7. Tapón depósito aceite cadena

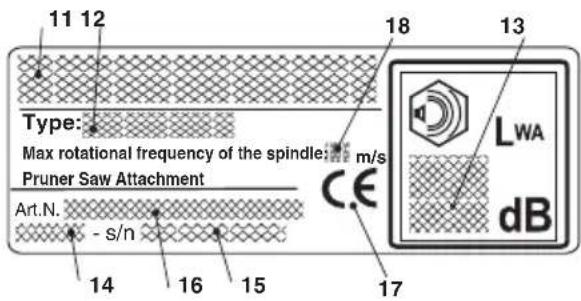

ETIQUETA MATRÍCULA

1. Nombre y dirección del fabricante
2. Tipo de máquina
3. Nivel de potencia sonora
4. Año de fabricación
5. Número de matrícula
6. Código Artículo
7. Marca CE de conformidad
8. Frecuencia máxima de rotación del mandril

ATENCIÓN: la máquina que usted ha comprado ha sido fabricada para una utilización semi-profesional.

1) Cuidado! Peligro
2) Antes de utilizar esta máquina, lea el manual de instrucciones.
3) Su aparato auditivo corre el peligro de sufrir daños irreversibles.
Se advierte a los usuarios de esta máquina que al utilizarla en condiciones nor males para un uso diario conti-

nuativo, su aparato auditivo puede exponerse a un nivel de ruido igual o superior a: 85 dB (A). Es obligatorio llevar equipamiento de protección individual. Durante el uso de la máquina póngase siempre gafas de seguridad (contra el riesgo de lanzamiento de objetos) y protecciones acústicas como auriculares contra ruido (riesgo de daños al aparato auditivo). En caso de que exista el pe-

ligro de caída de objetos utilice el casco de protección.

4) Utilice calzado de seguridad y guantes!

- Operar en una zona libre de obstáculos, elegir la inclinación del grupo de corte más conveniente, respecto al terreno, Prestar atención al montarlo correctamente en el desbrozadora.

•) Trabajar siempre en posiciones estables y seguras. Evite trabajar en escaleras, escalones, y en general en superficies que no sean perfectamente estables.

• El usuario deberá obligatoriamente adecuarse a las posibles Normativas Nacionales que puedan limitar el uso de la máquina.

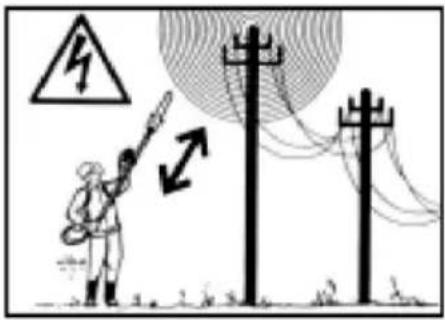

6) ¡Peligro! Electrocución. Mantener una distancia de al menos 15 m de los cables de las líneas aéreas.

3. REQUISITOS DE SEGURIDAD

A) APRENDIZAJE

1) Leer atentamente las instrucciones. Fa mi lia ri zarse con los mandos y el uso apropiado de la máquina. Aprender a parar rápidamente el motor.

2) Utilizar la máquina para la finalidad a la que ha sido destinada, es decir, para "el desramado de árboles de dimensiones indicadas en la longitud de la barra" u objetos de madera de símiles características.

Cualquier otro uso puede resultar peligroso y provocar la avería de la máquina.

3) No permita que los niños o personas que no tengan la práctica necesaria con las instrucciones usen la máquina. Las leyes locales pueden fijar una edad mínima para el usuario.

4) No debe utilizar la máquina más de una per sona.

5) No utilice la máquina:

- con personas, especialmente niños, o animales en las cercanías;

- si el usuario estuviera cansado o se encontrase mal, o hubiese tomado fármacos, drogas, alcohol o sustancias nocivas para sus capacidades de reflejos y atención;

- si el usuario no es capaz de sujetar firmemente la máquina con dos manos y/o de permanecer en equilibrio sobre las piernas durante el trabajo.

6) Recuerde que el usuario es el responsable de los accidentes e imprevistos que se pudieran ocasionar a otras personas o a sus propiedades.

B) OPERACIONES PRELIMINARES

1) Antes del uso, proceda con un control general de la máquina.

2) Durante el trabajo, es necesario llevar ropa idónea que no constituya molestias al usuario.

- Lleve ropa protectiva adherente, dotada de protecciones anticorte.

- Lleve guantes, gafas protectivas y zapatos anticorte con suela antideslizante.

- Utilice los auriculares para proteger el oído.

- No lleve bufandas, camisas, collares o accesorios colgantes o anchos que puedan engancharse en la máquina o en objetos y materiales presentes en el lugar de trabajo.

- Recoja el pelo largo adecuadamente.

3) Antes de empezar el trabajo, asegúrese de que todas las protecciones estén montadas correctamente.

C) DURANTE EL CORTE

1) No accione el motor en espacios cerrados porque pueden acumularse humos peligrosos de monóxido de carbono.
2) Trabajar sólo a la luz del día o con una buena luz artificial.
3) Asumir una posición firme y estable.

- evitar siempre trabajar con el suelo mojado o resbaladizo o sobre terrenos demasiado accidentales o abruptos que no garanticen la estabilidad del operador durante el trabajo;

• evitar el uso de escaleras y plataformas inestables;
• no corra, camine y preste atención a las irregularidades del terreno y a la presencia de posibles obstáculos.
  4) Controle que el régimen de mínimo de la máquina sea tal que no permita el movimiento de la cadena y que, después de una aceleración, el motor vuelva rápidamente al mínimo.
  5) Evite el choque violento de la barra contra cuerpos extraños y las posibles proyecciones de material causado por el desplazamiento de la cadena.

D) MANTENIMIENTO Y ALMACENAJE

1) Mantener bien apretados tuercas y tornillos para asegurarse que la máquina esté siempre en condiciones de funcionamiento seguras. Una manutención regular es esencial para la seguridad y para mantener el nivel de prestación.
2) Póngase guantes de trabajo para cada intervención en el dispositivo de corte.
3) Cuide el afilado de la cadena. Todas las operaciones que conciernen a la cadena y a la barra son trabajos que requieren una específica competencia además del empleo de herramientas especiales para poder efectuarse correctamente; por razones de seguridad, se aconseja contactar a su Distribuidor .4) Por motivos de seguridad, no use nunca la máquina con partes usuradas o dañadas. Las piezas dañadas se deben sustituir, nunca reparar. Utilizar sólo recambios originales: Las piezas de calidad inferior pueden dañar la máquina y atentar contra su seguridad.
5) ¡Mantenga la máquina lejos del alcance de los niños!

E) TRANSPORTE Y DESPLAZAMIENTO

1) Cada vez que desee maniobrar o transportar la máquina, será necesario:
- apagar el motor, esperar la parada de la cadena y de sco nectar el capuchón de la bujía;

• aplicar la protección cubrebarra;
• agarrar la máquina solo por las empuñaduras y orientar la barra en la dirección contraria al sentido de la marcha.
  2) Cuando se transporte la máquina en un vehículo, es necesario colocarla de manera que no constituya un peligro para nadie y bloquearla firmemente para evitar el volcado con posible daño y salida de carburante.

F) CAUSAS DEL CONTRAGOLPE Y PREVENCIÓN PARA EL OPERADOR

Se puede tener un contragolpe cuando la punta o la extremidad de la barra de conducción toca un objeto, o cuando el leño se cierra en sí apretando la cadena dentada en la sección de corte.

El contacto de la extremidad puede, en ciertos casos, provocar repentinamente una reacción inversa, empujando la barra de conducción hacia arriba y atrás hacia el operador.

El apriete de la cadena dentada en la parte superior de la barra de conducción puede empujar rápidamente atrás la cadena dentada hacia el operador.

Ambas reacciones pueden causar una pérdida de control de la sierra, provocando graves accidentes a la persona. No es necesario contar exclusivamente con dispositivos de seguridad integrados en la sierra. El usuario de una sierra de cadena deberá to mar diferentes precauciones para eliminar riesgos de accidentes o de heridas durante el trabajo de corte.

El contragolpe es el re sul tado de un mal uso de la herramienta y/o de procedimientos o de condiciones de funcionamiento no correctas y puede evitarse tomando las precauciones apropiadas especificadas a continuación.

• Utilizar únicamente las guías de barra y las cadenas especificadas por el fabricante. Guías y cadenas de recambio no adecuadas pueden dar origen a una rotura de la cadena y/o a contragolpes.
• Atenerse a las instrucciones del fabricante relativas al afilado y al mantenimiento de la sierra de cadena. Una disminución del nivel de la profundidad puede llevar a un aumento de los contragolpes.

G) CÓMO LEER EL MANUAL

En el texto del manual, algunos parágrafos que contienen informaciones de especial importancia están indicados con diferentes grados de evidencia, cuyo significado es el siguiente:

IMPORTANTE

Suministra aclaraciones u otros

detalles relativos a lo anteriormente descrito, con la intención de no dañar la máquina o causar daños.

¡PELIGRO!

Posibilidad de graves lesio-

nes personales o a terceros con peligro de muerte, en caso de incumplimiento.

(si se distribuye por separado) (Fig. 1)

• Introducir la varilla (1) en el manguito (2) haciendo coincidir el orificio (3) con el tornillo (4).
• Apretar a fondo los dos tornillos (4) y (5). Después del apriete, la cabeza del tornillo (4) no debe sobresalir.

El desembalaje y la operación

de acabado del montaje deben ser efectuadas sobre una superficie plana y sólida, con espacio suficiente para el desplazamiento de la máquina y de los embalajes, sirviéndose siempre de herramientas apropiadas.

La eliminación de los embalajes debe efectuarse según las disposiciones locales vigentes.

¡PELIGRO!

Llevar siempre guantes ro-

bustos de trabajo para manejar la barra y la ca dena. Prestar la máxima atención en el montaje de la barra

y de la cadena para no poner en peligro la seguridad y la eficiencia de la máquina; en caso de dudas contacte a su Distribuidor.

¡PELIGRO!

Efectuar todas las operacio-

nes con el motor apagado

• Desatornillar la tuerca (1) y extraer el cárter (2), para acceder al piñón de desplazamiento y a la sede de la barra (Fig. 2).
• Montar la barra (4) introduciendo el prisionero (3) en la ranura y empujarlo hacia la parte posterior de la unidad de accionamiento (Fig. 3).
• Montar la cadena alrededor del piñón de desplazamiento y a lo largo de las guías de la barra, prestando atención a respetar el sentido de desplazamiento (Fig. 4); si la punta de la barra consta de piñón de envío, preste atención a que las mallas de desplazamiento de la cadena se introduzcan correctamente en las bases del piñón.
• Comprobar que el perno de la tensora para cadena (5) esté introducido correctamente en el orificio correspondiente de la barra; en caso contrario, actúe oportunamente con un atornillador en el tornillo (6) de la tensora para cadena, hasta la completa introducción del perno (Fig. 5).
• Volver a montar el cárter (2), sin apretar la tuerca (1).
• Actuar oportunamente en el tornillo de la tensora para cadena (6) hasta obtener la correcta tensión de la misma (Fig. 6).
• Levantando la barra (4), apretar a fondo la tuerca (1) del cárter (2), mediante la llave suministrada (Fig. 7).
• Controlar la tensión de la cadena. La tensión es correcta cuando, agarrando la cadena por mitad de la barra, las mallas de desplazamiento no salgan de la guía (Fig. 8).
• Con la ayuda de un atornillador, deslizar la cadena a lo largo de las guías, para asegurarse que el desplazamiento se realice sin esfuerzos excesivos.

ACOPLAMIENTO DE LA PODADORA (Fig. 9)

• Extraer la patilla de parada (1) y empujar la varilla (2) hasta advertir el disparo de la patilla de parada (1) en el orificio (3) de la varilla. La introducción puede facilitarse girando ligeramente la parte inferior (2) en los dos sentidos; la introducción completa se advierte por la patilla (1) que debe entrar completamente.
• Con la operación completada, apretar a fondo la manija (4).

PUESTA EN SERVICIO

Leer atentamente también el manual de instrucciones de la desbrozadora a la cual se le ha aplicado el dispositivo podador.

Antes de empezar el trabajo es necesario:

• efectuar el abastecimiento de aceite, llenando el respectivo depósito;
• controlar que no haya tornillos aflojados en la máquina y en la barra;
• controlar que la cadena esté afilada y sin daños;
• controlar que las empuñaduras y protecciones de la

máquina estén limpias y secas y correctamente montadas y fijadas en la máquina firmemente;

• controlar la fijación de las empuñaduras;
• controlar la tensión de la cadena.

• Control del flujo de aceite

¡PELIGRO!

Asegúrese de que la barra y

la cadena estén bien colocadas cuando se efectúe el control del flujo del aceite.

Ponga en marcha el motor, manténgalo a medio régimen y controle que el aceite de la cadena se vierte como se indica en la figura (Fig. 10).

El flujo del aceite de la cadena puede regularse actuando con un atornillador en el correspondiente tornillo de regulación (1) de la bomba, que se encuentra en la parte inferior de la máquina (Fig. 10).

- Modalidades de uso

• Al arrancar el motor tener cuidado de que la cadena NO apoye sobre el terreno, ni que esté en contacto con cuerpos extraños; para ello colocar la varilla de manera adecuada. Para arrancar el motor seguir las instrucciones que se suministran con la desbrozadora.
• Llevar a cabo la poda realizando un primer corte por debajo de la parte que hay que cortar, luego proceder más arriba, evitando de este modo descortezar y dañar la planta.
• Llevar a cabo la poda operando fuera de la zona donde cae el material cortado.
• Durante el trabajo evite siempre el acercar la hoja de corte al cuerpo.
• Con la máquina parada, aplicar siempre la protección de la barra.

5. MANTENIMIENTO Y CONSERVACIÓN

¡PELIGRO! mantenimiento:

Durante las operaciones de

• Desmontar la varilla del podador de la desbrozadora
• Usar guantes protectivos en las operaciones relativas a la barra y a la cadena.
• Tener montadas las protecciones de la barra, excepto en los casos de intervenciones en la misma barra o en la cadena.
• No elimine en el ambiente aceites, gasolina u otro material contaminante

ENGRASADO (Fig. 11)

• Proceder a engrasar cada 20 horas utilizando el engrasador adecuado.
• Usar grasa a base de litio para temperaturas altas y presiones extremas.

PI—ÓN CADENA

Controle en su Distribuidor periódicamente el estado del piñón y cambiarlo cuando esté desgastado.

No monte una cadena nueva con un piñón desgastado o viceversa.

AFILADO DE LA CADENA (Fig. 12)

¡PELIGRO!

Por razones de seguridad y eficiencia, es muy importante que los órganos de corte estén bien afilados.

El afilado es necesario cuando:

• El serrín es como el polvo.
• Es necesario una fuerza mayor para cortar.
• El corte no es rectilíneo.
• Las vibraciones aumentan.
• El consumo de carburante aumenta.

¡PELIGRO!

Si la cadena no está afilada

lo suficiente, aumenta el riesgo de contragolpe (kickback).

Si la operación de afilado se efectúa en un centro especializado, puede realizarse con equipos especiales que aseguren una mínima extracción de material y un afilado constante en todos los elementos cor tantes.

El afilado “por cuenta propia” de la cadena se efectúa por medio de limas especiales de sección redonda, cuyo diámetro es específico para cada tipo de cadena (véase “Tabla Mantenimiento Cadena” y requiere un buen manejo y experiencia para evitar daños a los elementos cortantes.

Para afilar la cadena:

• Desmontar la varilla del podador de la desbrozadora y bloquear firmemente la barra con la cadena montada en una garra adecuada, asegurándose que la cadena pueda correr libremente.
• Poner en tensión la cadena, si estuviera aflojada.
• Montar la lima en la guía correspondiente y a continuación introducir la lima en la base del diente, manteniendo una inclinación constante según el perfil del elemento cortante.
• Dar algunos golpes de lima, siempre hacia adelante, y repetir la operación en todos los elementos cortantes con la misma orientación (derechos e izquierdos).
• Invertir la posición de la barra en la garra y repetir la operación en los restantes elementos cortantes.
• Comprobar que el diente delimitador no sobresalga del instrumento de control y limar el excedente con una lima plana, redondeando el perfil.
• Después del afilado, eliminar todo resto de limado y polvo y lubrificar la cadena en baño de aceite.

La cadena debe sustituirse cuando:

• La longitud del elemento cortante se reduce a 5 mm o menos;
• el juego de las mallas en los remaches es excesivo.

MANTENIMIENTO DE LA BARRA (Fig. 13)

Para evitar un desgaste asimétrico de la barra, será necesario invertirla periódicamente.

Para mantener la eficiencia de la barra es necesario:

• Engrasar con la jeringuilla correspondiente los cojinetes del piñón de envío (si estuviera presente).
• Limpiar la ranura de la barra con el raspador correspondiente (no incluido en el suministro).
• Limpiar los orificios de lubrificación.
• Con una lima plana, extraer las rebabas de los lados e igualar los posibles desniveles entre las guías.

La barra debe sustituirse cuando:

• la profundidad de la ranura resulte inferior a la altura de las mallas de desplazamiento (que no deben nunca tocar el fondo;
• la pared interna de la guía esté desgastada hasta el punto de inclinar lateralmente la cadena.

Dada la evolución del producto, las herramientas podrán ser sustituidas por otras, con características análogas de intercambiabilidad y seguridad de funcionamiento.

Paso cadena Nivel del diente limitador (a) Diámetro de la lima (d)
pulgadas: 3/8 Minimm: 9,32	a = 0,45 mm (0,018”

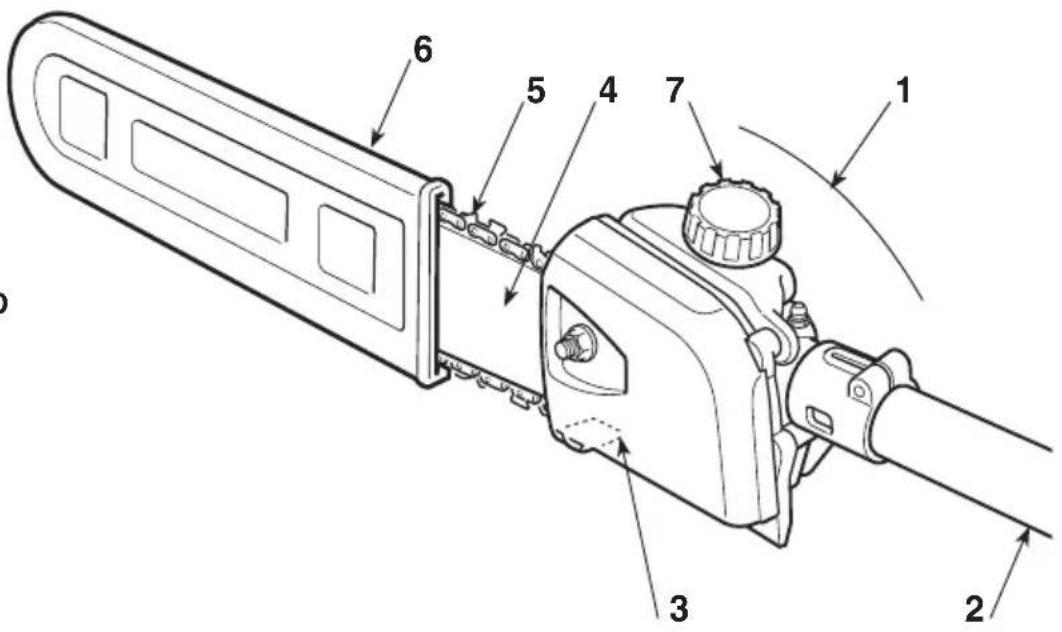

1. PÕHILISTE KOMPONENTIDE IDENTIFITSEERIMINE
