GEBRUIKSAANWIJZING ModEco Cloud 50 Tesy

NL ELEKTRISCHE BOILER 98-101 Aaanwijzingen voor gebruik en opslag

het team van TESY feliciteert u met uw aanschaf. We hopen, dat het nieuwe toestel aan de comfortverbetering in uw woning zal bijdragen.

Deze technische omschrijving en gebruikshandleiding is bedoeld om u vertrouwd te maken met het product en met de gebruik en installatie voorwaarden. De instructies zijn ook bestemd voor de vakkundige technici, die het toestel zullen installeren, demonteren en eventuele storingen verhelpen. Houd er rekening mee dat de naleving van de instructies in deze handleiding vooral in het belang zijn van de koper en en mede bepalend zijn voor garantie dekking. De fabrikant kan op geen enkele manier aansprakelijk worden gesteld voor schade, veroorzaakt door exploatatie en/of installatie, die niet aan de instructies in deze handleiding voldoen.

De elektrische boiler voldoet aan de eisen van EN 60335-1, EN 60335-2-21.

I. TOEPASSING

Het toestel is bedoeld om huishoudelijke objecten van warm water te voorzien en dient te worden aangesloten op een waterleidingnet met een waterdruk van ten hoogste 6 bar (0.6 MPa). Het is bedoeld voor gebruik in gesloten en verwarmde ruimtes, waar de tempeartuur niet lager is dan 4 °C en is niet geschikt voor continu werken in een "stromend water modus". Het toestel is geschikt voor gebieden met waterhardheid tot 10°dH. In gebieden met hogere waarden is snellere vorming van kalkaanslag mogelijk, dat zich kenbaar maakt door specifiek geluid tijdens aanwarming en schadelijk kan zijn voor de boiler.

In "hard-water" gebieden is het nodig om jaarlijks de kalkaanslag te verwijderen. Maximaal toegestaan vermogen is dan 2 kW.

1. Nominale inhoud, liter – zie type-plaat
2. Nominale spanning - zie type-plaat
3. Nominaal vermogen - zie type-plaat
4. Nominale werkdruk ¬-zie type-plaat

Dat is niet de waterdruk. Die is standaart voor het toestel en betreft de veildigsnormen.

1. Type van de boiler – gesloten accumulerende waterverhitter met warmte-isolatie
2. Dagelijks energieverbruik – zie Bijlage I
3. Belasting - zie Bijlage I
4. Hoeveelheid gemengd water bij 40 °C V40 in liters - zie Bijlage I
5. Maximale temperatuur van de thermostaat - zie Bijlage I
6. Temperatuurinstellingen van de fabrikant - zie Bijlage I
7. Energie-efficiëntie bij waterverwarming – zie Bijlage I

• De boiler monteren alleen in ruimtes met normale brandveiligheid.
• Zorg ervoor, dat het apparaat met water is gevuld, voordat u het inschakelt en in werking stelt.

WAARSCHUWING! ONJUISTE INSTALLATIE EN AANSLUITING VAN HET APPARAAT KAN ERNSTIGE GEVOLGEN VOOR DE GEZONDHEID VEROORZAKEN EN LEIDEN TOT DE DOOD VAN DE GEBRUIKERS. DAT KAN OOK SCHADE AAN DOMMEN OF PERSOONLIJK LETSEL VEROORZAKEN ALS GEVOLG VAN OVERSTROMING, EXPLOSIE OF BRAND. Llatie, aansluiting op het waternet en aansluiting op het elektriciteitsnet moet worden uitgevoerd door gekwalificeerde iici. Een gekwalificeerde technicus is iemand die over de juiste competenties in overeenstemming met de schriften van het betreffende land beschikt.

• Bij elektrische aansluiting van de boiler moet de veiligheidsdraad juist aangesloten zijn (bij modellen zonder snoer met stekker).
• Als het gevaar bestaat dat de temperatuur in de ruimte onder 0°C valt, moet het water afgetapt worden (volg de instructies in p.V.2. "Aansluiting van de boiler op watertoevoer"). Sommige modellen beschikken over modus tegen vorst, waarbij aan de eisen in alinea VII voldaan moet worden.
• Bij opwarming van het water is het normaal dat water uit de uitlaatbuis van het veiligheidsventiel doorsijpelt. Die uitlaatbuis dient altijd open te blijven. Het is noodzakelijk om de uitgelaten hoeveelheid water af te voeren of te verzamelen om schades te voorkomen, waarbij aan de eisen omschreven in p.2 van alinea V moet worden voldaan.
• Tijdens de verwarming kan er een piepend geluid waarneembaar zijn (van kokend water). Dat is normaal en signaleert geen schade. Het geluid wordt sterker met de tijd en de oorzaak is de kalkaaanslag.
• Om het geluid te verwijderen, moet het toestel ontkalkt worden. Deze dienst valt niet onder de garantiedekking.
• Voor het veilig functioneren van de boiler dient de veilgeidsklep regelmatig gereinigd te worden evenals de functionatiteit van het ventiel gecontroleerd te worden. In "hard-water" gebieden moet de klep ontkalkt worden. Deze dienst valt niet onder de garantiedekking.

Het is verboden om allerlei wijzigingen en aanpassingen aan de bouwconstructie en aan het elektrische schema van de boiler aan te brengen. Bij vaststelling daarvan is de garantie niet meer geldig. Onder gingen en aanpassingen wordt bedoeld het verwijderen van de door de fabrikant ingebouwde elementen, reren van bijvoeglijke componenten, vervanging van elementen met analoge bestanddelen die niet door de kant goedgekeurd zijn.

• Als het snoer (bij de modellen met een snoer) kapot is, moet die vervangen worden door een geautoriseerde servicedienst of een vakman met desbetreffende kwalifikacie om risico's te voorkomen.
• Dit toestel kan door kinderen vanaf 8 jaar alsook personen met verminderde fysieke, sensorische of mentale capaciteiten of gebrek aan ervaring en kennis gebruikt worden, als ze onder toezicht staan of met betrekking tot het veilige gebruik van het toestel geïnstrueerd worden en de daaruit resulterende gevaren verstaan.
• Kinderen mogen niet met het toestel spelen.
• Reiniging en onderhoud van het toestel mogen niet door kinderen zonder toezicht uitgevoerd worden.

IV. BESCHRIJVING EN WERKING

Het toestel bestaat uit behuizing, flens in het onderste deel /bij boilers met verticale uitvoering/ of aan de zijkant /bij boilers met horizontale uitvoering/, plastic veiligheidspaneel en veiligheidsklep.

1. De behuizing bestaat uit stalen reservoir (watertank) en boilercoat (buitenomhulsel) met warmte-isolatie tussen de watertank en de boilercoat van milieuvriendelijke dikke polyurethaan en twee schroefdraadverbindingspijpen G ½" voor de inlaat van koude water (met blauwe ring) en voor de uitlaat van warm water (met rode ring).

Afhankelijk van het model kan de binnentank twee soorten zijn:

- Van zwart staal beschermd met speciaal glaskeramische of emaillen coating

• Van roestvrij staal

De verticale boilers kunnen een geïntgreerde warmtewisselaar (spiraalvormige buis) bezitten. De uit- en ingang van de wartmewisselaar is aan de zijkant geplaatst en dat zijn buizen met schroefdraad G 3/4".

1. Op de flens staat er een elektrische verwarmer gemonteerd. Bij de boilers met glasceramische coating is eveneens een magnesumanode ingebouwd.

De elektrische verwarmer dient voor verwarming van het water in de tank en wordt door de thermostaat bediend, die automatisch de vooraf ingestelde temperatuur regelt. Het toestel is van een ingebouwde beveilingingsinrichting voorzien, die de boiler tegen oververhitting beschermt (thermoschakelaar) door de verwarmer van het stroomnet af te koppelen, als de watertemperatuur te hoge waarden bereikt.

1. De veiligheidsklep werkt als terugslagventiel, d.w.z. voorkomt de gehele lediging van het toestel bij geen toevoer van koud water uit het waterleidingnet. Hij beschermt de boiler van tegen overdruk bij een eventuele oververhitting (bij verwarming neemt het volume van het water toe en dat leidt tot hogere druk) door de overvloedige hoeveelheid door de uitlaatbuis af te voeren.

De veiligheitsklep kan de boiler niet beschermen bij overdruk in de waterleiding.

V. INSTALLATIE EN INGEBRUIKNAME

WAARSCHUWING! ONJUISTE INSTALLATIE EN AANSLUITING VAN HET APPARAAT KAN ERNSTIGE GEVOLGEN VOOR DE GEZONDHEID VEROORZAKEN EN LEIDEN TOT DE DOOD VAN DE GEBRUIKERS. DAT KAN OOK SCHADE AAN EIGENDOMMEN OF PERSOONLIJK LETSEL VEROORZAKEN ALS GEVOLG VAN OVERSTROMING, EXPLOSIE OF BRAND. Installatie, aansluiting op het waternet en aansluiting op het elektriciteitsnet moet worden uitgevoerd door gekwalificeerde technici. Een gekwalificeerde technicus is iemand die over de juiste competenties in overeenstemming met de voorschriften van het betreffende land beschikt.

1. Installatie

Het is raadzaam om de boiler zo dicht mogelijk te plaatsen bij de verbruiker van het te verwarmen water, om warmteverliezen in leidingen voor zover mogelijk te verminderen. Bij installatie in de badkamer moet hij op zo'n plaats gemonteerd zijn, dat hij niet door water wordt overgoten.

Bij montage aan de wand wordt de boiler opgehangen aan de speciale beugel aan de behuizing met behulp van de twee in de wand deugdelijk gestoken (min. ∅ 10 mm) ankerhoeken (niet meegeleverd). De constructie van de ophangbeugel bij boliers met verticale uitvoering is universeel. De afstand tussen de ankerhoeken kan van 220 tot 310 mm zijn – zie fig. 1a.

Om materiële schades ter plaatse of bij (derde) personen te voorkomen als gevolg van eventuele storingen aan de warmwatervoorziening, moet de enkel in lokalen worden geïnstalleerd met een deugdelijke waterdichting e vloeren alsmede met een drainage (waterafvoer naar het riool). In geen mag de boiler op voorwerpen rusten die gevoelig zijn voor vocht. Indien de zich in een onbeschermde ruimte moet bevinden, dan is het noodzakelijk om arter onder de boiler te plaatsen, met een waterafvoergoot naar het rioolnet.

Opmerking: de boven aanbevolen carter wordt niet meegeleverd. 2. Aansluiting van de boiler op watertoevoer

Fig. 4: a – voor verticale uitvoering; waar: 1 – koudwater-verbindingsbuis; 2 – veiligheids-/terugslagklep; 3 – drukreduceerventiel (bij druk in de waterleiding boven 0.6MPa); 4 – afsluitkraan; 5 – afvoerkanaal naar het riool; 6 – buis; 7 – aftapkraan.

Bij de aansluiting van de boiler op watertoevoer moet er rekening gehouden worden met de kleur van de verwijstekens /ringen/ op de buizen: blauw – voor het koude /toevoer-/ water, rood – voor de warme /afvoer-/ water.

De montage van de veiligheidsklep (meegeleverd) is verplicht. Zet hem aan de koudwater-ingang, in de richting van de pijl op de boilerbehuizing, die de richting van het watertoevoer aangeeft.

Uitzondering: Als de nationale verordeningen (normen) een andere veiligheids-/terugslagklep of inrichting vereisen (in eenstemming met EN 1487 of EN 1489), dient die bijvoeglijk te den aangeschaft. Voor toestellen conform EN 1487 mag de imale werkdruk 0.7 MPa zijn. Voor andere veiligskleppen mag de estane druk met 0.1 MPa lager zijn dan de aangegeven druk op de plaat. In deze gevallen mag de meegeleverde terugslagklep niet den gebruikt.

Een andere afsluitinrichting tussen de terugslagklep (veiligheidsventiel) en het toestel mag niet worden geplaatst.

Het gebruik van andere (oude) terugslagkleppen kan uw apparaat een schade toebrengen en die moeten worden verwijderd.

Voor het inschroeven van de klep mogen schroefdraden langer dan 10 mm niet gebruikt worden, anders kan de klep beschadigd en, wat onveilig is voor uw toestel.

Bij boilers met verticale uitvoering moet de veiligheids/ terugslagklep aan de toevoerbuis bij afgenomen plastic paneel met toestel geplaatst worden. Na de montage moet zijn positie gelijk aan fig. 2.

De terugslagklep en de leiding tot de boiler moeten worden beschermd tegen vorst. Bij gebruik van een uitlaatbuis moet het einde altijd open blijven (niet onderdompeld). Ook de buis moet op vorst beschermd worden.

Om het toestel met water te vullen, draait u eerst de warmwaterkraan aan de menginrichting open. Daarna draait u de koudwaterkraan open. Zodra de boiler volledig gevuld is, komt er water uit de mengkraan te lopen met een ononderbroken straal. Sluit vervolgens de warmwaterkraan af.

Als aftappen noodzakelijk is, schakel eerst de stroomtoevoer naar de boiler uit. Stop de toevoer van koud water naar het toestel. Zet de warmwaterkraan open. Open de kraan 7 (fig. 4a) om het water van de boiler af te tappen. Indien er een aftapinrichting afwezig is, de boiler kan afgetapt worden direct via de inlaatbuis, daarvoor moet hij van het waterleidingnet losgekoppeld worden.

Bij wegnemen van de flens is het normaal dat het resterende water in de tank (een paar liter) uitloopt.

Om schades te voorkomen tijdens het aftappen moeten er veiligheidsmaatregelen getroffen worden.

Als de werkdruk in het waterleidingnet hoger is dan de aangegeven in alinea I, dan moet u een passend drukreduceerventiel inbouwen, anders zal de boiler niet naar behoren geexploiteerd worden. De fabrikant aanvaardt geen verantwoordelijkheid voor schades die te wijten zijn aan incorrecte inbedrijfstelling.

3. Elektrische aansluiting.

Zorg ervoor dat het apparaat met water is gevuld, voordat u het inschakelt en in werking stelt.

3.1. Modellen, geleverd met een elektriciteitssnoer met stekker, worden aangesloten door de stekker in het stopcontact te steken.

De ontkoppeling van de boiler van het stroomnet gebeurt door de stekker uit het stopcontact te trekken.

Het stopcontact moet juist aangesloten zijn aan een aparte stroomkring, beschermd met een beveiligingsschakelaar. Het een aardleiding hebben.

3.2. Waterverwarmers geleverd met elektriciteitssnoer zonder stekker Het apparaat moet worden aangesloten op een aparte stroomkring van het elektriciteitsnet, beschermd met een beveiligingsschakelaar met nominale stroom 16A (20A voor vermogen > 3700W). De stroomaansluiting moet vast zijn – zonder stekker-aansluitingen. De stroomkring moet voorzien zijn van een beveiligingsschakkelaar en van een ingebouwde inrichting met een contactscheiding in alle polen voor een volledige onderbreking volgens overspanningscategorie III.

De draden van het elektriciteitssnoer moeten zoals volgt worden aangesloten:

• draad met bruine isolatie – met de fasedraad van de elektrische installatie (L)
• draad met blauwe isolatie - met de nuldraad van de elektriciteitsinstalaltie (N)
• draad met geel-groene isolatie - met de aarddraad van de elektrische installatie 12 .

3.3. Waterverwarmers zonder elektriciteitssnoer

Het apparaat moet worden aangesloten op een aparte stroomkring van het elektriciteitsnet, beschermd met een beveiligingsschakelaar met nominale stroom 16A (20A voor vermogen >3700W). Voor de aansluiting worden koperen eendradige (harde) leidingen gebruikt – installatiekabel 3 x 2,5 mm ^2 voor totaalvermogen 3000W (installatiekabel 3 x 4.0 mm ^2 voor vermogen >3700W).

Om de boiler op het elektriciteitsnet aan te sluiten, moet de plastic manteldeksel afgenomen worden (fig. 2 a).

De aansluiting van de elektriciteitsdraden volgt de aanwijzingen op de klemmen:

- Fasedraad moet verbonden worden met symbool A of A1 of L of L1 - Nuldraad – met symbool N (B of B1 of N1)

- De aarddraad moet verplicht verbonden zijn door een schroefaansluiting met symbool 12 .

Na de montage wordt de plastic deksel opnieuw geplaatst op de bolier!

Schema bij fig. 3:

TS - thermoschakelaar; TR/EC- warmteregelaar/ elektronische besturing; R - verwarmer; F- flens; S - sensor

NL

VI. CORROSIEBESCHERMING - MAGNESIUM-ANODE

De magnesium-anode beschermer zorgt voor extra bescherming van het binnenoppervlak van de watertank tegen corrosie. Die moet regelmatig vervangen worden, wat niet door de fabrikant vergoed wordt. Regelmatig onderhoud evenals vervangen van de magnesium-anode door deskundige technicus is een belangrijke voorwaarde voor een lange levensduur van uw waterverwarmer. Dat kan gebeuren tijdens de periodieke controle van het toestel. Voor vervangen van de anode neem contact op met een geautoriseerde servicedienst of bevoegde technicus!

VII. BEDIENING VAN HET TOESTEL.

Dit toestel heeft vier hoofdbedrijfmodi: "Stand-by", "Verwarming" - om een ingestelde temperatuur te onderhouden, "Smart Control" - voortdurend zelflerende modus met automatische keuze van de verwarmingstemperatuur ongeacht de actieve bedrijfsmodus en: "Smart Home" - voor monitoring en bediening op afstand.

Als extra functies kunnen worden bepaald: de aanwezigheid van een geluid bij het indrukken van de knoppen, het verhinderen van het bevriezen van de boiler, de functie "Anti - legionella"

1. Inschakelen van de elektische boiler

Vóór het eerste gebruik van het toestel moet u zich ervan verzekeren, dat het correct aangesloten is op het electriciteitsnet en dat het met water gevuld is. De boiler wordt aangezet door de schakelaar, ingebouwd in de elektrische installatie, zie punt 3.3. alinea 5 of door het stoppen van de stekker in de contactdoos (als het model van snoer en stekker voorzien is).

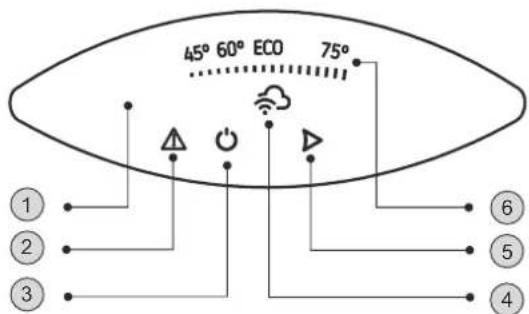

2. Omschrijving van het elektronische bedieningspaneel van het toestel

45° 60° ECO 75° ① ② ③ ④ ⑤ ⑥

Het bedieningspaneel van het toestel geeft informatie weer over de werking en de toestand van de boiler. Benaming van knoppen en elementen:

1 - Bedieningspaneel
2 - Indicator van een geregistreerd probleem
③ - Stand-by / ON- knop;
4 - Indicator van de Wi-Fi- module
5 - Knop voor de keuze van de modus
6 - Indicator van ingestelde en werkelijke watertemperatuur

3. Instellingen en bediening van het toestel

Inschakelen de elektronische besturing van het toestel

Druk op de knop ⏻ om het toestel in te schakelen. De ingestelde bedrijfsmodus wordt op het bedieningspaneel weergegeven.

ECO Power Cloud Play

Druk nog een keer op de knop ⏻ om de elektronische bediening uit te schakelen. De stand-by modus wordt geactiveerd en het apparaat gaat automatisch naar de "Antivries"- modus. Op het bedieningspaneel blijft de knop ⏻ en knop ► lichten zoals de indicator van de Wi-Fi- verbinding.

De toestellen met ingebouwde wifi (communicatievoorziening) kunnen verbindingen maken met een systeem voor afstandsbediening en real-time monitoring. Met behulp van de indicator van de Wi-Fi- module heeft u informatie over de verbindingsactiviteit. De indicator licht voortdurend op wanneer er een Wi-Fi- verbinding met het toestel is en knippert wanneer de verbinding wordt verbroken.

Lokale controle (Indoor)

Voor toestellen, die zijn ontworpen om met een lokale verbinding te werken, zonder internetverbinding, symbool - knippert.

Het toestel is toegankelijk via mobiele apparaten (telefoon, tablet, computer). Gedetailleerde instructies voor het bedienen van het toestel via internet zijn te vinden in "Handleiding voor gebruik van gelintegreerde draadloze communicatiemodule (Wi-Fi)" die bij uw toestel is geleverd.

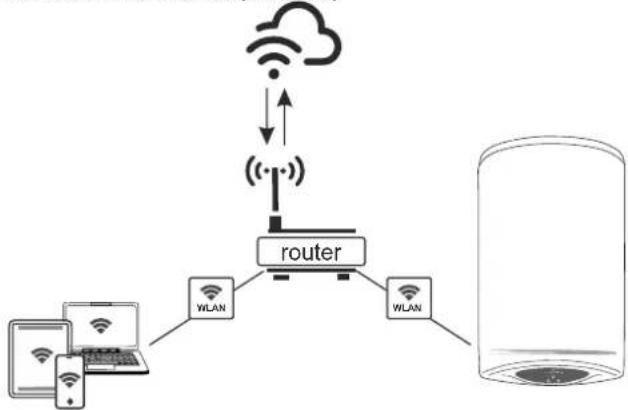

Controle over het internet (Outdoor)

Voor toestellen die zijn ontworpen om met Wi-Fi- netwerken en een internetverbinding te werken, wordt de indicator weergegeven door -

Gedetailleerde instructies voor het bedienen van het toestel via internet zijn te vinden in "Handleiding voor gebruik van gelintegreerde draadloze communicatiemodule (Wi-Fi)" die bij uw toestel is geleverd.

Als de Wi-Fi- indicator op uw bedieningspaneel niet beschikbaar is, hebt u een basismodel voor deze type toestellen. U kunt uw toestel via het bedieningspaneel op de handmatige modus bedienen.

Attentie! Om de functie "voor monitoring en bediening op afstand" af te sluiten, druk op de knop ▶.

•Handmatige modus

De bediening in de "Handmatige modus" wordt uitgevoerd door de knop ▶. De actieve modus en de actuele toestand van het toestel worden aangegeven door een lampje op het bedieningspaneel:

Actieve modus (ingestelde temperatuur) en schaal voor indicatie van de temperatuur.

45°......

60°......

ECO......

75°......

Door de knop ► kiest u de bedrijfsmodus. U kunt kiezen tussen vier modi van 45 °C, 60 °C, ECO of 75 °C.

Elke keer dat u op deze knop drukt, wordt een modus gekozen, die als volgt achter elkaar van 45 °C, 60 °C, ECO of 75 °C gaat:

Modus 45 °C

In deze modus verwarmt de boiler het water tot een temperatuur van ongeveer 45 °C.

Op het bedieningspaneel geeft het indicatielampje feedback over uw keuze. Tijdens het opwarmen knippert de eerste sector van de lichtschaal. Wanneer de ingestelde temperatuur is bereikt, licht de schaalsector voortdurend op.

Modus 60 °C

In deze modus verwarmt de boiler het water tot een temperatuur van ongeveer 60 °C. Op het bedieningspaneel geeft het indicatielampje feedback over de uw keuze. Tijdens het verwarmen knipperen de eerste en tweede sector van de lichtschaal. Wanneer het water wordt verwarmd tot 45 °C, licht de eerste sector voortdurend op en de tweede sector van de schaal blijft knipperen. Wanneer de ingestelde temperatuur (60 °C) is bereikt, lichten beide sectoren van de schaal permanent.

Modus 75 °C

In deze modus verwarmt het apparaat het water tot een temperatuur van ongeveer 75 °C.

Op het bedieningspaneel geeft het indicatielampje feedback over uw keuze. Tijdens het verwarmen knipperen de eerste, tweede en derde sector van de lichtschaal. Wanneer het water tot 45 °C wordt verwarmd, licht de eerste sector voortdurend op en de tweede en derde sector van de schaal blijven knipperen. Wanneer het water wordt verwarmd tot 60 °C, licht de tweede sector voortdurend op en de derde sector van de schaal blijft knipperen. Wanneer de ingestelde temperatuur (75 °C) heeft bereikt, licht de hele schaal permanent op.

ECO -modus (zelf- training- modus)

Deze werkmodus is vooral geschikt als u een gewoonte heeft met betrekking tot het gebruik van warm water (als u bijvoorbeeld elke dag op ongeveer hetzelfde tijdstip een douche neemt). Om de boiler in de "ECO" -modus te gebruiken, drukt u op de ►-knop totdat het ECO- lampje op het bedieningspaneel verschijnt. De eerste week waarin het toestel op basis van de huishoudgewoonten wordt getraind, wordt het water tot 70 °C verwarmd. Na deze periode is de maximale waterverwarming in overeenstemming met de werkelijke behoefte.

Tijdens het opwarmen knippert de hele lichtschaal. Wanneer het water tot 45 °C wordt verwarmd, licht de eerste sector voortdurend op en de tweede en derde sector van de schaal blijven knipperen. Wanneer het water tot 60 °C wordt verwarmd, licht de tweede sector voortdurend op en de derde sector van de schaal blijft knipperen. Bij het bereiken van een temperatuur van 70 °C licht de hele schaal permanent op.

In ECO-modus ontwikkelt de elektrische boiler zijn eigen werkingsalgoritme om de besparing van energiekosten te garanderen, respectievelijk om uw elektriciteitsrekening te verlagen, maar om het maximale gebruikscomfort te behouden.

Attentie! De elektrische boiler TESY, die u bezit, heeft de hoogste energieklasse. Deze klasse is gegarandeerd alleen bij werk in is ECO "Eco Smart", vanwege de grote energiebezuiniging.

Hoe het werkt: Nadat u de ECO -modus heeft gekozen, "leert" het toestel uw gewoontes en het maakt een weekprogramma om u op het juiste moment van de juiste hoeveelheid water te voorzien, maar ook om energiebesparingen te genereren en uw elektriciteitsrekening te verminderen.

Het principe van de werking vereist een periode van zelf- training, die een week duurt, waarna de ECO- modus automatisch de al bekende cyclus van de werking reproduceert en energiebesparingen te accumuleren begint, berekend op basis van uw gewoonten, zonder uw comfort te verstoren. Het toestel blijft uw gewoonten voortdurend te controleren en zich zelf steeds verder te trainen.

Als u uw gewoontes vaak wijzigt, kan het toestel geen volledig nauwkeurig algoritme maken dat uw comfort garandeert en warm water levert precies wanneer u het nodig hebt.

Opmerking: Wanneer de stroom uitvalt, bewaart het toestel de instellingen gedurende maximaal 12 uur.

Kies 75 °C als u het water eenmaal tot de maximale temperatuur bij een actieve ECO - modus moet verwarmen. Bij deze wijziging blijft het ECO- algoritme behouden. Bij terugkeer naar de ECO- modus gaat de werking van de boiler verder volgens het ontwikkelde algoritme.

• Antivries - functie

De antivries - functie is actief in de "stand by" - modus.

Als u van plan bent de boiler lange tijd niet te gebruiken, bescherm de inhoud tegen bevriezing door op de ⏻-knop te drukken om de functie "Antivries" te activeren, waarbij de boiler de watertemperatuur op ongeveer 10 °C houdt.

BELANGRIJK: De stroomtoevoer naar het apparaat moet zijn ingeschakeld. Het veiligheidsventiel en de pijpleiding van de verwarmer naar het apparaat moet worden beveiligd tegen vorst.

•Functie FABRIEKSRESET

Om deze functie te activeren is het belangrijk, dat het toestel in modus "Stand by" is. De functie wordt aangezet door het drukken op de toetsen ⏻ + ▶ voor minimum 10 seconden. Tijdens de 10 seconden moet u twee geluiden horen. Het eerste is "test". Alle symbolen op het bedieningspaneel zullen oplichten en bij inhouden van de toetsen, hoort u ook het tweede geluid, dat anduidt, dat het toestel is teruggezet naar de fabrieksinstellingen.

•Anti-legionella-functie

De lage temperatuur van de watertemperatuur in de boiler zorgt voor een gunstig klimaat voor de ontwikkeling van micro-organismen, en met name de Legionella- bacterie, die extreem gevaarlijk kan zijn voor het menselijke lichaam.

De Anti- legionella- functie / desinfectie- functie is een innovatieve functie en wordt automatisch geactiveerd om de boiler tegen bacteriën in heet water te beschermen.

Als het water in de boiler gedurende 7 dagen niet de temperatuur van 65 °C bereikt, wordt de anti-legionella-functie geactiveerd. Het water in de boiler wordt tot 65 °C verwarmd en blijft zo warm gedurende 60 minuten.

4. Geregistreerde problemen

Wanneer een probleem in het toestel wordt gedetecteerd, gaan alle symbolen uit. Het symbool ⚠ licht op het paneel en begint te knipperen. Tegelijkertijd wordt de apparaatverwarming uitgeschakeld (het apparaat stopt te verwarmen) en de indicatie voor bedrijfsmodus gaat uit.

Verschillende fouten worden gecodeerd met een verschillend aantal knipperen van het symbool (knippert N keer en gaat uit binnen 2 seconden.

Lijst met fouten en hun codes:

Code van de fout Naam van de fout

1 keer knipperen fout 1 De onderste sensor is onderbroken

2 keer knipperen fout 2 De onderste sensor is kortgesloten

3 keer knipperen fout 3 De bovenste sensor is onderbroken

4 keer knipperen fout 4 De bovenste sensor is kortgesloten

5 keer knipperen fout 5 Ingeschakelde verwarmer zonder water

6 keer knipperen fout 6 Instelling van datum en tijdstip

Attentie! Wanneer een probleem in het toestel wordt gedetecteerd "fout 6": U moet het draadloze netwerk van de boiler: "TCHxxxxxxxxx" en en vbinding maken.

Opmerking: Als op de display verschijnt en één van de hierboven genoemde foutcodes, neem contact op met een erkende werkplaats! De werkplatsen kunt u in het garantiebewijs vinden.

VIII. PERIODIEK ONDERHOUD

Bij normaal werk van de boiler, onder de invloed van de hoge temperatuur verzamelt zich op de oppervlak van de verwarmer kalk /ketelsteen/. Dat verslechtert de warmte-uitwisseling tussen de verwarmer en het water. De temperatuur op de oppervlak van en rondom het verwarmingselement stijgt. Er onstaat een speciefiek geluid /van kokend water/. De warmteregelaar begint zich vaker in- en uit te schakelen. Een "valse" activatie van de beveiligingsschakelaar is mogelijk. Daarom adviseert de fabrikant periodiek onderhoud van uw boiler elk tweede jaar door een geautoriseerd servicecentrum of servicedienst, wat niet door de garantie wordt gedekt. Bij dit onderhoud moet de kalkaanslag verwijderd worden en (bij boilers met glaskeramische coating) zo nodig de anode worden vervangen. Reinig het toestel met een vochtige doek. Gebruik geen schuurmiddelen of reinigingsmiddelen.

De fabricant accepteert geen aansprakelijkheid voor schade onstaan door het niet opvolgen van de instructies in deze handleiding.

Milieubescherming

De oude elektrische toestelen bevatten elementen die hergebruikt kunnen worden, daarom gooi het product niet met de huisvuil weg! We vragen u om actief bij te dragen aan de milieubescherming en het toestel af te geven bij een inzamelpunt van oude elektrische of elektronische apparaten (indien aanwezig).
