MANUAL DE UTILIZARE ModEco Cloud 50 Tesy

RO BOILER ELECTRIC 30-33 Instrucțiuni de utilizare și depozitare

Echipa firmei TESY vă felicită din inimă pentru noua achiziție. Sperăm că noul dumneavoastră dispozitiv electrocasnic va contribui la sporirea confortului în casa dumneavoastră.

Prezenta descriere tehnica și instrucțiune de utilizare are scopul de a vă familiariza cu acest produs și cu condițiile de instalare și utilizare corectă. Instrucțiunea este destinată și tehnicienilor autorizați, care vor instala inițial acest dispozitiv, sau îl vor demonta și executa ulterior reparația, în caz de defectiune. Respectarea indicațiilor din prezenta instrucțiune este în interesul beneficiarului și constituie una din condițiile de garanție, expuse în cartea de garanție.

Vă rugăm să aveți în vedere faptul, că respectarea prezentelor instrucțiuni este în interesul cumpărătorului si totodata este una din condițiile garanției, menționate în certificatul de garanție, pentru a putea cumpărătorul să folsească serviciile grătuite a servisului de garanție. Producătorul nu raspunde pentru deteriorările în aparat, cauzate de explozie și/sau montaj, care nu este efectuat conform specificațiile și instrucțiile din acest manual.

Boilerul electric satisface cerințele standardelor EN 60335-1, EN 60335-2-21.

I. DESTINATIE

Dispozitivul este destinat producerii de apă caldă menajeră în locuințe, dotate cu instalație de alimentare cu apă, cu presiunea nu mai mare de 6 bar (0,6 MPa). El este prevăzut numai pentru exploatare în spații interioare închise, în care temperatură nu coboară sub 4°C și nu este prevăzut pentru operare în mod continuu de imersiune.

Aparatul este prevăzut pentru exploatare în regiuni, în care conținutul de calcar în apă este până la 10°dH. În cazul, în care aparatul este

montat în regiune în care conținutul de calcar în apă este mai-mare, există posibilitate mare de acumulrea rapida a depunerilor de calcar, care provocă un zgomot deosebit la încălzire, precum și defectarea premătură a pieselor electrice.

Pentru aceste regiuni se recomandă curațarea depunerilor de calcar acumulate, în fiecare an.

II. CARACTERISTICI TEHNICE

1. Capacitatea nominală V, litri vezi plăcuța de pe dispozitiv
2. Tensiunea nominală - vezi plăcuța de pe dispozitiv
3. Puterea nominală - vezi plăcuța de pe dispozitiv
4. Presiunea nominală - vezi plăcuța de pe dispozitiv

Această nu este tensiunea rețelei de apă.Ea este declarată pentru aparat și se referă la cerințele de siguranță.

1. Tipul boilerului - încălzitor de apă închis, cu acumulare, cu izolație termică
2. Consum zilnic de energie electrică - vezi Anexă I
3. Profil de sarcină declarat - vezi Anexa I
4. Cantitate de apă amestecată la 40°C V40 litri - vezi Anexa I
5. Temperatura maximă a termostatului - vezi Anexa I
6. Setări de temperatură presetate - vezi Anexa I
7. Eficienta energetică în timpul încălzirii apei - vezi Anexa I

III. REGULI IMPORTANTE

• Boilerul se instalează numai în spații cu grad normal de securizare antiincendiara.
• Nu puneți boilerul în funcțiune înainte de a vă asigura că el este umplut cu apă.

ATENTIE! INSTALAREA SI CONECTAREA INCORECTA A APARATULUI IL VOR FACE PERICULOS CU CONSECINTE GRAVE ASUPRA STARII DE SANATATE SI CHIAR DECES A UTILIZATORILOR. ACEST LUCRU DE ASEMENEA POATE PROVOCA NE PROPRIETATII ACESTORA, PRECUM SI TERTELOR PARTI, CAUZATE DE INUNDATIE, EXPLOZIE, INCENDIU. Instalarea, tarea la reteaua de alimentare cu apa si conectarea la reteaua electrica trebuie efectuata de catre tehnicieni calificati. ician calificat este persoana care are competentele respective, in conformitate cu reglementarile statului respectiv.

• La branşarea boilerului la rețeaua electrică să se acorde o atenție deosebită conectării corecte a conductorului de protectie.
• În caz că temperatura din încăpere cade sub 0 °C, boilerul trebuie să se scurgă (urmăniți procedeul descris în p.V. s.p.2 Legarea boilerului către rețeaua de alimentare).
• La exploatare - (regim de încălzire a apei)- este normal sa apară picături de apă din orificiul pentru drenaj a supapei de protecție. Supapă terbuie lasată deschisă către atmosferă. Luați măsuri pentru evacuarea sau colectarea cantităților de apă scursă, pentru a evita daune, în același timp trebuie respectate condițiile descrise în pct.2 din paragraful V. Supapă și elementele conectate la ea trebuie să fie protejate de îngeț.
• În tipul încălzirii este posibil din aparat să se audă șuierat(apă care fierbe). Acest sunet este normal și nu indică o defectiune. Sunetul se va face mai- puternic cu timpul, iar cauză este calcărul acumulat. Pentru eliminarea sunetului este necesară curațarea aparatului. Acest serviciu nu face parte de servisul de garanție.
• Pentru funcționarea fără pericol a boilerului, supapa de siguranță trebuie regulat curățată și verificată dacă funcționează normal (să nu fie blocată), iar pentru regiunile cu apă prea calcaroasă, să fie curățat calcarul depus. Acest serviciu nu este obiect al întreținerii de garanție.

Se interzice orice modificare sau transformare a construcției sau schemei electrice a boilerului. La constatarea acestora, garanția dispozitivului decade. Sub modificare și transformare se înțelege orice eliminare a unorente utilizate de productor, introducerea în boiler a unor componente suplimentare, înlocuirea unor elemente elemente similare, dar neaprobate de producător.

• Dacă cablul de alimentare (la modele utilate cu asemenea cablu) este defect, acesta trebuie înlocuit de un representant al service-lui sau de o persoană cu o calificare asemănatoare pentru a fi evitat orice risc.
• Acest aparat este proiectat pentru a fi folosit de copii de 8 și peste 8 ani și persoane cu capacități fizice, sensibile sau mentale reduse, sau persoane cu lipsa de experiență și cunoștințe, dacă acestea sunt supravegheate sau instruite cu privire la utilizarea în condiții de siguranță a aparatului și înțeleg pericolele care pot apărea.
  • Copiii nu ar trebui să se joace cu aparatul
• Curățarea și întreținerea aparatului nu ar trebui să fie efectuată de copii, care nu sunt supravegheați.

IV. DESCRIERE ŞI PRINCIPIUL DE FUNCTIONARE

Dispozitivul este compus din carcasă, flanșe, dispusă în partea inferioară (pentru boilerele cu montaj vertical) sau lateral (pentru boilerele cu montaj orizontal), panou de protecție din plastic și supapă de siguranță. 1. Carcasa se compune dintr-un rezervor din oțel și mantă exterioară, cu izolație termică între ele, confectionată din produsul ecologic spumă de poliuretan de densitate mare și două țevi cu filet G ½" pentru admisia apei reci (cu inel albastru) și evacuarea apei calde (cu inel roșu). Rezervorul intern, în funcție de model, este de două feluri:

- Din oțel negru, protejat de coroziune cu o acoperire specială din sticlo-ceramică

• Din otel inoxidabil

Boilerele cu montaj vertical pot fi cu schimbător de căldură (serpentină) încorporat. Intrarea și ieșirea serpentinei sunt dispuse lateral și reprezintă tevi cu filet G 3/4".

1. Pe flanşă este montat un încălzitor electric. La boilerele cu acoperire din sticlo-ceramică este montat și un protector din magneziu.

Încălzitorul electric servește la încălzirea apei din rezervor și este comandat de termostat, care menține automat o anumită temperatură. Aparatul are înglobat în el un dispozitiv de protecție la supraîncălzire (termoîntrerupător), care decuplează încălzitorul de la rețeaua de alimentare electrică, atunci când temperatura apei atinge valori prea mari.

1. Supapa de siguranță are rolul de a preveni golirea completă a boilerului în caz de oprire a admisiei de apă rece de la instalația de alimentare cu apă. Ea protejează și de creșterea presiunii din rezervor peste valoarea admisă în regimul de încălzire (cu creșterea temperaturii apa se dilată, presiunea va crește, de asemenea), prin evacuarea excesului prin gaura de drenaj

Supapa de siguranță nu poate să protejeze boilerul de o presiune a apei din instalația de alimentare cu apă superioară celei stabilite u dispozitiv.

V. INSTALARE ŞI PUNERE ÎN FUNCTIUNE

ATENTIE! INSTALAREA SI CONECTAREA INCORECTA A APARATULUI IL VOR FACE PERICULOS CU CONSECINTE GRAVE ASUPRA STARII DE SANATATE SI CHIAR DECES A UTILIZATORIOR. ACEST LUCRU DE ASEMENEA POATE PROVOCA DAUNE PROPRIETATII ACESTORA, PRECUM SI TERTELOR PARTI, CAUZATE DE INUNDATIE, EXPLOZIE, INCENDIU. Instalarea, conectarea la reteaua de alimentare cu apa si conectarea la reteaua electrica trebuie efectuata de catre tehnicieni calificati. Tehnician calificat este persoana care are competentele respective, in conformitate cu reglementarile statului respectiv

1. Instalare

Se recomandă instalarea dispozitivului la o distanță apropiată de locul de utilizare a apei calde, în scopul reducerii pierderilor de căldură din țevi. La montare în baie, dispozitivul trebuie dispus într-un loc în care nu poate fi udat cu apă de la duș. Dispozitivul se prinde de suporturile montate pe carcasă (dacă acestea nu sunt fixate pe ea, urmează să fie montate cu ajutorul șuruburilor atașate). Prinderea se face pe două cârlige (min. 10 mm) fixate ferm în perete (nu sunt incluse în setul de prindere). Construcția suportului pentru boilerele cu montaj vertical este universală și permite o distanță dintre cărlige între 220 și 310 mm (Fig. 1a).

În scopul evitării unor prejudicii aduse utilizatorului și altor persoane în cazurile de deranjamente în sistemul de alimentare cu apă caldă, este necesar ca boilerul să fie instalat în spații cu hidroizolație a podelei și drenaj în sistemul de canalizare. În nici un caz nu dispuneți sub dispozitiv obiecte care nu sunt rezistente la apă. La instalarea dispozitivului în încăperi fără hidroizolație a podelei este necesar să se construiască sub el o cadă de protecție, dotată cu drenaj spre canalizare.

Observatie: cada de protecție nu intră în furnitura standard și se alege de utilizator.

2. Racordarea boilerului la instalația de alimentare cu apă

Fig. 4a – montaj vertical §

Unde: 1 – teavă intrare; 2 – supapă de siguranță; 3 – ventil de reducere (la o presiune în tevi de peste 0,7 MPa); 4 – robinet de oprire; 5 – pâlnie conectată la canalizare; 6 – furtun; 7 – Robinet de scurgere a apei din boiler.

Pentru racordarea boilerului la instalația de alimentare cu apă trebuie avute în vedere semnele (inelele) indicatoare colorate de pe țevi: albastru pentru apă rece (de intrare), roșu pentru apă caldă (de ieșire).

Este obligatorie montarea supapei de siguranță cu care a fost livrat boilerul. Ea se dispune la intrarea apei reci în conformitate cu săgeata de pe corpul ei, care indică sensul apei reci. Nu se admite montarea altei armături de oprire între supapă și dispozitiv.

Exceptie: Dacă normele locale cer folosirea unei alte supape sau dispositiv (care corespunde la EN 1487 sau EN 1489), ea trebuie să fie cumpărată aparte. Pentru dispositive conform EN 1487 presiunea maximă trebuie să fie de 0.7 MPa. Pentru alte supape de siguranță, presiunea la care sunt calibrate trebuie să fie cu 0.1 MPa sub presiunea marcată pe tabelul aparatului. În aceste cazuri supapă de protecție din complectul aparatului nu trebuie să fie folosită.

Prezența altor (vechi) supape de siguranță pe duct poate duce la deteriorarea dispozitivului dumneavoastră și trebuie îndepărtare.

Nu se admit alte supape sau robinete de închidere între aparat și supapă de siguranță(dispozitivul de siguranță).

Nu se admite înșurubarea supapei în filete cu lungimea mai mare de 10 mm; în caz contrar se poate ajunge la deteriorarea supapei, ce pune dispozitivul dumneavoastră în pericol.

La boilerele cu montaj vertical, supapa de protectie trebuie racordată la teava de intrare numai după ce ați dat jos panoul din c al aparatului. După montare, aceasta trebuie să fie în poziția ată la fig.2.

Supapă de siguranță și partea de rețea între ea și aparat trebuie să fie protejate împotrivă înghețului. La drenarea cu furtun-partea și a furtunului trebuie întotdeauna să fie deschisă câtre atmosfera (să scufundată). Furtunul trebuie să fie protejat împotrivă înghețului.

Umplerea boilerului cu apă se face prin deschiderea robinetului de admisie a apei reci de la instalația de alimentare cu apă către boiler și a robinetului de apă caldă al bateriei. După umplerea boilerului, din baterie trebuie să înceapă să curgă un jet continuu de apă. Acum puteți să închideți robinetul de apă caldă al bateriei.

Când este necesară golirea boilerului, trebuie obligatoriu mai întăi să întrerupeți alimentarea electrică a acestuia. Opriți apa către dizpozitiv. Deschideți robinetul pentru apă caldă de la baterie. Deschideți robinetul 7 (fig. 4a)ca să scurgeți apa din boiler. Dacă în instalație nu e instalat acest robinet, boilerul poate fi scurs în felul următor:

• La modele care au ventil de siguranță cu manetă – ridicati maneta și apa va ieși din orificiul de drenaj al ventilului.
• La modele care au ventil dar fără manetă – boilerul poate să fie scurs direct de la conducta care-l alimentează, dezlegind conducta de la rețea La detașarea flanșei este normal să se mai scurgă câteva litri de apă rămase în rezervor.

La golire, trebuie luate măsuri de prevenire a daunelor, care ar putea cauza apa scursă.

În cazul în care presiunea rețelei de apă depășește valoarea menționată în paragraful I, este necesară montarea unei valve de reducție, în caz contrariu boilerul termoelectric nu va fi exploatat corect. Producătorul nu își asumă răspunerea pentru problemele intervenite din cauza unei exploatari incorecte a dispozitivului.

3. Branşarea boilerului la rețeaua electrică de alimentare.

Înainte de a cupla alimentarea electrică, asigurați-vă că dispozitivul este plin cu apă.

3.1. La modelele utilate cu cablu de alimentare în set cu stecăr, conectarea se face când acesta se leagă de priză.
Decuplarea de la rețeua electrică se face prin scoaterea ștecherului din priză.

Priză trebuie să fie corect conectată la un circuit separat asigurat cu siguranță de scurt circuit. El trebuie să fie înpamântat.

3.2. Încălzitoare de apa completat cu un cablu de alimentare, fără stecher

Aparatul trebuie să fie conectat la un circuit separat de cablajul fix prevăzut cu o siguranță de 16A curent nominal anunțat (20A pentru putere> 3700W). Conectarea trebuie să fie permanentă - fără cuplare. Circuitul de curent trebuie să fie prevăzut cu o siguranță și cu un dispozitiv incorporat, care să asigure deconectarea tuturor polilor în condițiile de supratensiune de categoria III.

Conectarea firelor cablului de alimentare al aparatului trebuie să fie îndeplinită astfel:

• Firul cu izolare de culoarea maro - la cablul fază din instalația electrică (L)
• Firul cu izolare de culoarea albastră - la cablul neutru din instalația electrică (N)
• Firul cu izolare de culoarea galbenă-verde - la conductorul de protectie al instalatiei electrice 12

3.3. Încălzitor de apă fără cablu de alimentare

Aparatul trebuie să fie conectat la un circuit separat de cablajul fix de instalația electrică staționară, prevăzut cuo siguranță de 16A curent nominal anunțat (20A pentru putere>3700W). Conexiunea se face cu conductoare cu singur nucleu (solide) - cablu 3 x2, 5 mm2 pentru o capacitate totală de 3000W (cablu 3x4.0 mm2 pentru putere>3700W). În circuitul electric de alimentare a aparatului trebuie montat un dispozitiv, care să asigure decuplarea tuturor polilor în condițiile unei supratensiuni de gradul III.

Pentru a se monta pe boiler conductorul electric de alimentare, trebuie dat jos capacul din plastic (Fig.2).

Conectarea conducătorilor de alimentare trebui să fie în conformitate cu marcajele de pe clemele, după cum urmează:

• cel de faza la indicatie A sau A1 sau L sau L1.
  • cel neutru la indicatie N (B sau B1 sau N1)
• Este obligatorie conectarea cablului de protecție la îmbinarea cu surub, marcată cu semnul ½.

După efectuarea montajului, se pune la loc capacul din plastic!

Lămuriri cu privire la fig.3: TS - termoîntrerupător; TR/EC - termoregulator/ bloc electronic; S - Senzorul; R - încălzitor; F - flanșă;

RO

PROTECTIA ANTICOROZIVĂ ANOD DIN MAGNEZIU

Anodul din magneziu protejează suprafața internă a rezervorului de apă de corozie.

El este un element supus la uzură și trebuie înlocuit periodic. Pentru o funcționare fiabilă și de durată a boilerului dumneavoastră, producătorul recomandă efectarea unor controale periodice ale stării anodului din magneziu, de către un tehnician autorizat și înlocuirea anodului în caz de necesitate, aceasta putându-se face în timpul profilaxiei periodice a dispozitivului. Pentru efectuarea înlocuirii, contactați unitățile specializate de service!

VII. LUCRU CU APARATUL

Acest aparat are patru moduri principale de functionare: "Stand by", "Incalzire" – pentru mentinerea temperaturii setate, "Smart Control" – regim continuu de auto-instruire cu selectare automata a temperaturii de incalzire, indiferent de modul de functionare activ si regim: "Smart Home" – pentru monitorizare si control de la distanta. In calitate de functii suplimentare pot fi remarcate, prezenta semnalului sonor la apasarea butoanelor, protectia anti-inghet a boilerului, functia "Antilegionela".

1. Pornirea boilerului electric

Înaintea punerii în funcțiune a aparatului asigurați-vă că este corect conectat la rețeaua de curent și este umplut cu apă. Pornirea boilerului se face printr-un dispozitiv incorporat în instalația, descris la punctul 3.3 din paragraful V sau prin conectarea ștecherului în priză (în cazul în care modelul are cablu cu ștecher).

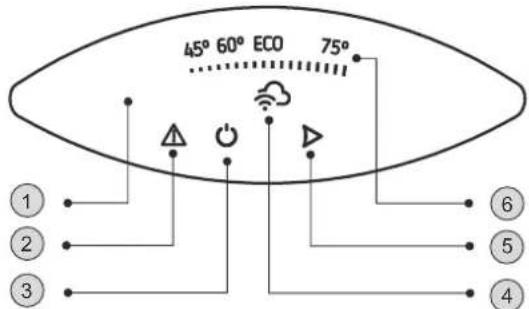

2. Descrierea panoului de comanda al aparatului

45° 60° ECO 75° ① ② ③ ④ ⑤ ⑥

Pe panoul de control al aparatului se afiseaza informatii cu privire la functionarea si starea boilerului.

Semnificatia butoanelor si elementelor:

3. Setarile si controlul aparatului

Pornirea unitatii de control electronice a aparatului

Apasati butonul Ⓧ pentru a porni aparatul. Pe panoul de control se afiseaza modul setat de functionare.

Apasati din nou butonul ⏻ pentru a dezactiva controlul electronic al aparatului. Modul "Stand by" este activat si aparatul intra automat in regim "Anti-inghet". Pe panoul de control ramane sa lumineze butonul ⏻,butonul ▶ si indicatorul conexiunii Wi-Fi.

•Indicatorul conexiunii Wi-Fi

Aparatele cu dispozitiv de comunicare Wi-Fi incorporat au posibilitatea de a se conecta la un sistem de control si monitorizare de la distanta in timp real. Prin cadrul indicatorului modulului Wi-Fi, dumneavoastra aveti informatii cu privire la activitatea conexiunii.

Indicatorul lumineaza continuu atunci cand exista conexiune Wi-Fi cu aparatul si clipeste atunci cand conexiunea este intrerupta

Controlul local (Indoor)

Pentru aparate prevazute sa functioneze cu conexiune locala, fara nevoie de conexiune la internet simbolul clpeste.

Accesul la aparat poate fi realizat prin intermediul dispozitivelor mobile (telefon, tableta, computer). Instructiuni detaliate privind functionarea de la distanta a aparatul puteti gasi in instructiunea "Instrucțiune de utilizare. De modul de comunicare wireless încorporat (Wi-Fi)", furnizata impreuna cu aparatul dvs.

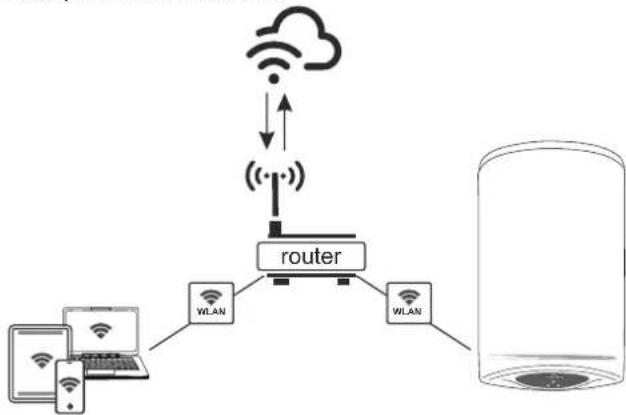

Controlul prin internet (Outdoor)

Pentru aparate prevazute sa functioneze cu retele Wi-Fi si conexiune la internet, indicatorul este representat prin simbolul -

Instructiuni detaliate privind controlul prin internet al aparatului, puteti gasi in instructiunea " Instructiune de utilizare. De modul de comunicare wireless incorporat (Wi-Fi)", furnizata impreuna cu aparatul dvs. Daca pe panoul de control nu este disponibil indicator pentru conexiunea Wi-Fi, atunci dvs. dispuneti de modelul de baza al acestei game de aparate. Puteti controla aparatul dvs. in regim "Control manual" prin intermediul panoului de control.

Atenție! Pentru a iesi din regimul "monitorizare si control de la distanta" trebuie sa apasati butonul ▶.

• Regimul "Control manual"

Comenzile in "Control manual" se realizeaza prin intermediul butonului ▶. Regimul activ si starea curenta a aparatului sunt indicate prin indicatorul luminos pe panoul de control.

Regim activ (temperatura setata) si scara pentru afisarea temperaturii:

45°......

60°......

ECO......

75°......

Prin butonul ▶ se alege modul de functionare. Aveti posibilitatea de a alege unul din cele patru moduri 45°C, 60°C, ECO sau 75°C.

De fiecare data cand apasati acest buton, va fi selectat un regim in ordinea care va parcurge de la 45°C, 60°C, ECO sau 75°C, dupa cum urmeaza:

Regim 45°C

In acest mod aparatul va incalzi apa pana la o temperatura de aproximativ 45°C.

Pe panoul de control, indicatorul luminos furnizeaza un feedback cu privire la selectia facuta. In timpul incalzirii primul sector al scarii luminoase clipeste. La atingerea temparaturii setate sectorul de scara se aprinde in mod constant.

Regim 60°C

In acest mod aparatul va incalzi apa pana la o temperatura de aproximativ 60°C.

Pe panoul de control, indicatorul luminos furnizeaza un feedback cu privire la selectia facuta. In timpul incalzirii primul si al doilea sector al scarii luminoase clipesc. La incalzirea apei pana la 45°C, primul sector se aprinde in mod constant, iar al doilea sector al scarii continua sa clipeasca. La atingerea tempaturii setate (60°C) ambele sectoare de scara se aprind in mod constant.

Regim 75°C

In acest mod aparatul va incalzi apa pana la o temperatura de aproximativ 75°C.

Pe panoul de control, indicatorul luminos furnizeaza un feedback cu privire la selectia facuta. In timpul incalzirii primul, al doilea si al treilea sector al scarii luminoase clipesc. La incalzirea apei pana la 45°C, primul sector se aprinde in mod constant, iar al doilea si al treilea sector al scarii continua sa clipeasca. La incalzirea apei pana la 60°C si al doilea sector se aprinde in mod constant, iar al treilea sector al scarii continua sa clipeasca. La atingerea temparaturii setate (75°C) toata scara se aprinde in mod constant.

Regim ECO (regim auto-instruire)

Acest mod de functionare este potrivit in primul rand in prezenta obiceiurilor consolidate in ceea ce priveste consumul de apa calda (de exemplu: faceti baie in fiecare zi, aproximativ la una si aceeasi ora). Pentru a functiona incalzitorul de apa in regim "Eco", apasati butonul ▶ pana la aparitia indicatorului luminos ECO pe panoul de control. Prima saptamana in care se efectueaza instruirea aparatului in functie de obiceiurile gospodariei si apa se va incalzi pana la 70°C. Dupa aceasta perioada valoarea maxima de incalzire a apei va fi in functie de nevoile reale.

In timpul incalzirii toata scara luminoasa clipeste. La incalzirea apei pana la 45°C, primul sector se aprinde in mod constant, iar al doilea si al treilea sector al scarii continua sa clipeasca. La incalzirea apei pana la 60°C si al doilea sector se aprinde in mod constant, iar al treilea sector al scarii continua sa clipeasca. La atingerea temparaturii (70°C) toata scara se aprinde in mod constant.

In modurile "ECO" boilerul electric creeaza un propriu algoritm de functionare, pentru a garanta o economisire a costurilor de energie, respectiv sa reduca factura pentru electricitate, dar sa mentina un confort maxim in utilizare.

Atenție! Boilerul electric TESY pe care il dețineți este de cea mai înalta clasa de energie. Clasa aparatului este garantată numai la funcționare aparatului în mod ECO "Eco smart", datorita economii semnificative de energie care este generată.

Principiul de functionare: dupa selectarea modului "Eco", aparatul va studia obiceiurile dvs. si isi va crea singur un program saptamanal, astfel incat sa va asigure cantitatea necesara de apa, in moment respectiv, in care aceti nevoie de ea, dar in asa fel incat sa genereze economie de energie si sa reduca costurile pentru electricitate. Principiul de functionare necesita o perioada de auto-instruire, care dureaza o saptamana, dupa care modul "Eco" reproduce in mod automat ciclul de functionare studiat si incepe sa acumuleze economie de energie fara de a va perturba confortul, calculat pe baza obiceiurilor studiate. Aparatul continua sa urmareasca obiceiurile dvs. si sa se auto-instruiasca continuu.

Daca schimbati in mod frecvent obiceiurile, aparatul nu ar putea face un algoritm foarte precis, care sa garanteze confortul dvs. si sa asigure apa calda exact atunci cand veti avea nevoie.

Mentiune: In cazul unei intreruperi a energiei, aparatul isi pastreaza setarile pana la 12 ore.

In cazul necesitatii de incalzire individuala a apei pana la temperatura maxima, atunci cand este activat modul ECO, selectati regimul 75°C. La aceasta schimbare algoritmul ECO se pastreaza. La revenirea din nou la modul ECO, functionarea incalzitorului de apa continua potrivit algoritmului facut.

Functia "Anti-inghet"

Functia "anti-inghet" este activa numai in regimul "Stand By". Daca intentionati sa nu folositi incalzitorul de apa pentru o perioada lunga de timp, protejati continutul acestuia impotriva inghetului prin apasarea butonului ⏻, pentru a activa functia "", dupa care incalzitorul de apa va mentine temperatura apei la aproximativ 10°C.

ATENTIE: Alimentarea electrică a aparatului trebuie să fie cuplată. Supapa de siguranță și conductul de apă de la ea către boiler trebuie obligatoriu să fie prevăzute împotriva înghețului.

- Functia "REVENIRE LA SETARILE DIN FABRICA"

Pentru realizarea funcției este important că boilerul să fie în mod „Stand by“. Se realizează prin menținerea butoanelor ⏻ + ▶ timp de cel puțin 10 secunde. In timpul celor 10 secunde, ar trebui să auziți două semnale sonore. Primul este "test" se vor aprinde toate simbolurile panoului și la apăsarea continuă a butoanelor veți auzi al doilea semnal, care simbolizează deja că ați resetat dispozitivul la setările din fabrică.

- Functia "Antilegionela"

Temperatura scazuta a apei din boiler creeaza un mediu favorabil pentru dezvoltarea microorganismelor, in special a bacteriei Legionela, care poate fi extrem de periculoasa pentru organismul uman.

Functia Antilegionela / Dezinfectare este o functie inovatoare si se activeaza in mod automat cu scopul de a proteja boilerul de aparitia bacteriilor in apa calda.

In cazul in care timp de 7 zile apa in incalzitorul de apa nu atinge o temperatura de 65°C, se activeaza functia antiolegionela. Apa din incalzitorul de apa se incalzeste pana la 65°C si se mentine timp de 60 de minute.

4. Erori inregistrate

La inregistrarea unei erori in aparat toate simbolurile se sting. Simbolul A se aprinde pe panou si incepe sa clipeasca. In acelasi timp incalzitorul aparatului se opreste (aparatul se opreste sa incalzeasca) si indicatia pentru regim de functionare se stinge. Diferitele erori sunt codificate cu un numar diferit de clipiri ale simbolului (clipeste de N ori si se stinge pentru 2 secunde).

Lista erorilor si codurile acestora:

Cod eroare/ numar de clipiri/		Denumire eroare
1 eroare 1		Senzorul inferior este intrerupt
2	eroare 2	Senzorul inferior se afla in scurtcircuit
3	eroare 3	Senzorul superior este intrerupt
4	eroare 4	Senzorul superior se afla in scurtcircuit
5	eroare 5	Incalzitor cuplat la functionare uscata
6	eroare 6 Setarea de data și ora

Atenție! La inregistrarea unei erori "eroare 6": Trebuie să găsiți rețeaua Wi-Fi care emană din boiler: "TCHxxxxxxxxx" și să vă conectați la ea.

Nota: Dacă se afișează oricare dintre erorile de mai sus, vă rugăm să contactați un service autorizat! Servicele sunt specificate în certificatul de garanție.

VIII. ÎNTRETINEREA PERIODICĂ

În timpul funcționării normale a boilerului, sub acțiunea temperaturii înalte, pe suprafața încălzitorului se depune calcar. Aceasta înrăutășteșe schimbul de căldură dintre încălzitor și apă. Temperatura de pe suprafața încălzitorului și din zona înconjurătoare crește. Apare un zgomot caracteristic /de apă în fierbere/. Termoregulatorul începe să se anclanșeze mai des. Este posibilă o anclanșare "mincinoasă" a protecției termice. Din acest motiv, producătorul acestui dispozitiv recomandă efectuarea profilaxiei boilerului la fiecare 2 ani, de către un centru sau unitate de service autorizată. Această profilaxie trebuie să includă și curățarea și verificarea protectorului anodic (la boilerele cu acoperire sticloceramică), și în caz de necesitate, să fie înlocuit cu unul nou.

Pentru a curăța aparatul folosiți lavetă umedă. Nu folosiți preparate abrăzive sau cele care conțin diluante. Nu turnați apă pe aparat.

Producătorul nu poartă nici o răspundere pentru consecințele rezultate din nerespectarea prezentelor instrucțiuni.

Indicații pentru protecția mediului înconjurător

Aparatele electrice uzate sunt materiale valorose, motiv pentru care locul lor nu este la gunoiul menajer! Din această cauză, vă rugăm să ne sprijiniți și să participați la protejarea resurselor naturale și a mediului înconjurător, prin predarea acestui aparat la centrele de preluare a acestora, în cazul în care ele există.
