BRUKSANVISNING ModEco Cloud 50 Tesy

NO ELEKTRISK VARMTVANNSBEREDER 102-105 Instruksjoner for bruk og lagring

TESY

Man afbryder elforsyningen ved at fjerne stikket fra stikkontakten.

Betegnelse på knapper og elementer:

VIGTIGT: For at afbryde for fjernovervågning og kontrol skal Jer trykke knappen ▶.

•Modus "Manuel styring"

og beskytte miljøet).

Kedves Vásárlónk!

det TESY teamet gratulerer er hjertelig på det nye kjøpet. Vi håper at den nye enheten vil forbedre komforten i ditt hjem. Disse tekniske beskrivelse og bruksanvisning er ment å gjøre deg kjent med enheten og med betingelsene for riktig installasjon og drift. Undervisningen er ment for kvalifiserte teknikere, som i utgangspunktet vil installere enheten og reparere den i tilfelle av skade.

Vær oppmerksom på at overholdelsen av instruksjonene i denne instruksjonen er først og fremst av hensyn til kjøperen. Sammen med dette er også en av de garantivilkårene som er angitt i garantikortet, som tillater kjøperen å ha gratis garantiservice. Produsenten er ikke ansvarlig for skade på enheten forårsaket som følge av drift og / eller installasjon som ikke oppfyller de retningslinjer og instruksjoner i denne veiledningen.

El-varmvannberederen oppfyller kravene i EN 60335-1, EN 60335-2-21.

I. FORMÅL

Enheten er utformet for å gi varmt vann husholdningsgjenstander som har vannsystem trykk opp til 6 bar (0,6 MPa). Den er beregnet for bruk i lukkede og oppvarmede rom der temperaturen ikke faller under 4°C og er ikke laget for å fungere i kontinuerlig strømningsmodus. Enheten er konstruert for å operere i områder med vann hardhet 10° dH. Hvis enheten er montert i en region med mer "hard" vann, er det mulig meget hurtig oppbygging av kalkavleiringer som forårsaker karakteristisk lyd når det varmes opp, og hurtigere skade på den elektriske del. For områder med hardt vann anbefales det at enheten skal rengjøres av akkumulert kalkavleiringer hvert år, og å bruke varme kapasiteter opp til 2 kW.

II. TEKNISKE SPESIFIKASJONER

1. Nominell kapasitet i liter - se navneskilt på apparatet
2. Nominell spenning - se navneskilt på apparatet
3. Nominell makt - se navneskilt på apparatet
4. Nominelt trykk - se navneskilt på apparatet

1. Type avvarmvannberederen-stengtakkumulere varmtvannsbereder med isolasjon
2. Daglig forbruk av elektrisitet - se Vedlegg I
3. Legg belastningsprofil - se Vedlegg I
4. Mengden blandet vann ved 40°C V40 liter - se Vedlegg I
5. Maksimal temperatur av termostaten - se Vedlegg I
6. Forhåndsinnstilte temperaturinnstillinger - se Vedlegg I
7. Energieffektivitet ved oppvarming av vann - se Vedlegg I

III. VIKTIGE BEGREPER

• Varmvannberederen kan bare installeres i rom beskyttet mot brann
• Ikke slå på varmvannberederen før du er overbevist om at den er fylt med vann.

ADVARSEL! FEIL INSTALLASJON OG TILKOBLING AV APPARATET VIL F∅RE TIL ALVORLIGE KONSEKVENSER FOR HELSEN OG OGSÅ TIL FORBRUKERENS D∅D. DET OGSÅ KAN F∅RE TIL SKADE PÅ EIENDOM ELLER PERSONLIGE SOM ER FORÅRSAKET AV FLOD, EKSPLOSJON ELLER BRANN. Tilkoblingen til vannstrømmen og tilkoblingen til annettet må utføres av kvalifiserte teknikere. En kvalifisert tekniker er en person som har de nødvendige kompetansene svar med regelverket i det tilsvarende landet.

• Under kobling av varmvannberederen til strømnettet må tas for å skikkelig koble til jordlederen (på modeller uten ledning med plugg).
• Hvis det er sannsynlig at romtemperaturen falle under 0°C, må varmvannberederen tømmes (følg prosedyren beskrevet i del V, 2. ledd "Kobling av varmvannberederen til vannforsyningen"). På modeller med justerbar, kan det brukes frostvæske modus, i henhold til betingelsene i paragraf VII.
• Under drift (ved oppvarming av vann), er det vanlig å dryppe vann fra utløpet av sikkerhetsventilen. Sikkerhetsventilen skal stå åpen til atmosfæren. Må tas forholdsregler så at lekket vann kan samles eller tas for å unngå skader mens ikke bryte kravene som er beskrevet i ledd 2 i del V.
• I varmen av enheten kan høres piping (kokende vann). Dette er normalt og indikerer ikke en feil. Støy øker med tiden, og grunnen er akkumulert kalkstein.
• For å eliminere støy må apparaten rengjøres. Denne tjenesten er ikke dekket av garantien.
• For sikker drift av varmvannberederen skal sikkerhetsventilen regelmessig rengjøres og sjekkes om den fungerer som den skal /er ikke blokkert/ og for områder med svært kalkholdig vann skal den renses av akkumulert kalkstein. Denne tjenesten er ikke dekket av garantien.

Eventuelle endringer i strukturen og tidsplanen for varmvannberederen er forbudt. Der det er slike endringer, blir utstyrets garanti ugyldig. Endring og renovering er fjerning av brukte elementer av produsenten, porering av ekstra komponenter i varmvannberederen, utskifting av elementer med lignende, ikke godkjent odusenten.

• Hvis strømledningen (på modeller utstyrt med en) er skadet, må den skiftes av en serviceverksted eller en person med tilsvarende kvalifikasjoner for å unngå fare.
• Dette apparatet kan brukes av barn 8 og over 8 år og personer med reduserte fysiske, sensitive eller mentale evner, eller personer med manglende erfaring og kunnskap, hvis de er instruert i henhold til sikker bruk av apparatet og forstår farene som kan oppstå.
  • Barn skal ikke leke med apparatet.
• Rengjøring og vedlikehold av apparatet må ikke utføres av barn som ikke er overvåket.

IV. BESKRIVELSE OG PRINSIPP AV DRIFT

Enheten består av et skrog, flens på bunnen /i varmvannberedere for vertikal montering/ eller av side /på varmeovner for horizontal montering/, beskyttende plastpanel og sikkerhetsventil.

1. Skroget består av en stål vannmagasin (tank) og erme (ytterstoff) med varmeisolasjon mellom dem av miljøvennlig polyuretanskum med høy tetthet, og to rør gjenger G ½" for innlevering av kaldt vann (med blå ring) og utslipp av varmt vann (med rød ring).

Den indre tanken kan være av to typer, avhengig av modellen:

• Av sort stål beskyttet med en spesiell glass-keramikk eller emalje belegg
  • Av rustfritt stål

Vertikale varmvannberedere kan være med integrert varmeveksler (spol). Inngangen og utgangen av spolen er ordnet sidelengs og er gjenget med rør G 3/4".

Den elektriske varmeinnretning anvendes til å varme opp vanneti tanken og drives ved hjelp av termostat som automatisk opprettholder en viss temperatur. Enheten har en innebygd overopphetingsbeskyttelse (termostat), som utelukker ovnen fra strømnettet når vanntemperaturen når for høy.

1. Sikkerhetsventilen forhindrer fullstendig tømming av enheten när tilførselen av kaldt vann fra springen stopper. Den beskytter apparatet fra trykkøkning i vanntanken til en verdi høyere enn tillatt i oppvarmingsmodus (ved forhøyede temperaturer utvider seg vannet og trykket økes), ved frigivelse av overtrykk i dreneringshullet.

Sikkerhetsventilen kan ikke beskytte enheten när avløpet gir ett trykk, som er høyere enn annonsert for enheten.

V. INSTALLASJON OG KOBLING

ADVARSEL! FEIL INSTALLASJON OG TILKOBLING AV APPARATET VIL F∅RE TIL ALVORLIGE KONSEKVENSER FOR HELSEN OG OGSÅ TIL FORBRUKERENS D∅D. DET OGSÅ KÅN F∅RE TIL SKADE PÅ EIENDOM ELLER PERSONLIG SKADE SOM ER FORÅRSAKET AV FLOD, EKSPLOSJON ELLER BRANN. Tilkoblingen til vannstrømmen og tilkoblingen til strømnettet må utføres av kvalifiserte teknikere. En kvalifisert tekniker er en person som har de nødvendige kompetansene i samsvar med regelverket i det tilsvarende landet.

1. Installasjon

Det anbefales at installeringen av apparatet for å være så nær som mulig til de steder av bruk av varmt vann for å redusere varmetapene i rørledningen. Når installert i et bad må den installeres på et sted der det ikke vil bli sprayet av en dusj eller en dusj håndsett.

Ved montering til en vegg henges enheten på stileplaten, monterat til skroget. Suspensjonen er gjort ved hjelp av to kroker (min. ∅ 10 mm), godt festet til veggen (ikke inkludert i settet for hengende). Konstruksjonen av stileplaten i varmvannberedere for vertikal montering er universell og tillater at avstanden mellom krokene til å være fra 220 til 310 mm - fig. 1a.

For å unngå skader på brukeren og tredjemann i tilfelle av en feil i systemet for varmtvannsforsyningen er det nødvendig at varmvannberederen å bli installert i rom med gulv vanntetting og drenering kloakk. Legg ikke under apparatet elementer som ikke er vanntett. Når enheten installeres i rom med ingen gulvisolasjon er det nødvendig å sikre ett badekar med avløp til kloakk.

Merk: beskyttende karet er ikke inkludert i settet og er valgt / kjøpt av brukeren.

Fig.4: a - vertikal; Hvor: 1 Inlet rør; 2 - sikkerhetsventil; 3- redusering ventil (under trykk i vannledninger over 0,6 MPa); 4- stoppekran; 5 - trakt tilkobling til kloakk; 6- slange; 7 - trykk for å tømme tanken

Ved kobling av varmvannberederen til vannforsyningen bør det vurderes den indikative markeringen /ringer/ på rør: blå - kald /innkommende/ vann, rød - varm /utgående/ vann.

Installasjon av sikkerhetsventilen, som ble kjøpt med varmvannberederen er obligatorisk. Sikkerhetsventilen plasseres på kaldtvannsinnløpet i samsvar med pilen på skroget, noe som indikerer retningen av den innkommende vann.

Unntak: Dersom lokale bestemmelser (forskrifter) krever bruk av en annen sikkerhetsventil eller enhet (i henhold til EN 1487 eller EN 1489), må det kjøpes separat. For enheter i samsvar med EN 1487, bør den maksimale nominelle driftstrykk være 0,7 MPa. For andre sikkerhetsventiler, må trykket som er kalibrert være under 0,1 MPa merket på merkeskiltet på enheten. I slike tilfeller den frem- og tilbakegående avlastningsventilen, som leveres sammen med instrumentet bør ikke brukes.

Ytterligere ventiler mellom sikkerhetsventilen (vakten) og apparatet er ikke tillat.

Tilstedeværelsen av andre (gamle) stempelventiler kan forårsake skade på enheten, og de bør fjernes.

Ventilen må ikke skrues til gjengene på en lengde større enn 10 mm, ellers kan det resultere i skade på ventilen, som er farlig for ten.

I varmvannberedere for vertikal montering må sikkerhetsventilen være koblet til innløpsrøret ved fjernet plastpanel på enheten. Når installert, må den være i en posisjon som vist i figur 2.

Sikkerhetsventilen og røret til varmvannberederen må beskyttes mot frost. Ved avløp med slang – skal alltid den frie enden av en være åpen mot atmosfæren (Ikke nedsenket). Slangen må også mot frost.

For å fylle maskinen med vann, først åpne kranen på varmt vann å blande batteriet etter den. Deretter åpner du kranen for kaldt vann før den. Varmvannberederen er fylt när blandebatteriet strømmer en jevn strøm av vann. Steng kranen for varmt vann.

Når det er nødvendig å tømme varmvannberederen, er det viktig å først koble fra strømforsyningen til den. Stopp vanntilførselen til enheten. Åpne kranen for varmt vann på blandebatteriet. Åpne kranen 7 (Fig. 4a) for å drenere vannet fra varmvannberederen. Hvis det ikke er installert en slik kran på varmvannberederen, kan varmvannberederen kjøres direkte fra inngangsrøret, tidligere koblet fra strømnettet.

Når du fjerner flensen er det vanlig noen liter vann å lekke igjen i vannbeholderen.

Når varmvannberederen tømmes, må tas for å unngå skader fra den rennende vann.

I tilfelle at trykket i vannledningsnettet stiger den verdi angitt i punkt I ovenfor, er det nødvendig å installere reduksjonsventilen, ellers vil varmvannberederen ikke virke tilfredsstillende. Produsenten tar ikke ansvar for de påfølgende problemene med feil bruk av enheten.

3. Elektrisk tilkobling.

Før du slår på strømforsyningen, påse at enheten er fylt med vann.

3.1. For modeller som er utstyrt med en strømledning komplett med plugg, tilkobling gjøres ved at strømkabelen er koblet til.

Frakoblingen fra nettet gjøres ved å koble fra strømledningen.

3.2. Varmtvannsberedere, som er utstyrt med en strømledning uten plugg

Enheten må være koblet til en egen krets fra den faste elektriske installasjonen utstyrt med en sikring erklært merkestrøm 16A (20A for strøm>3700W). Tilkoblingen må være permanent - uten plugg. Kretsen må være utstyrt med en sikring og en innebygd enhet som gir utkobling av alle poler i forhold beskrevet i overspenningskategori III.

Ledningene av strømledningen til apparatet må utføres som følger:

• Leder med brun isolasjon – til faselederen av det elektriske anlegget (L)
• Leder med blå isolasjon – til den nøytrale lederen av det elektriske anlegget (N)
• Leder med gul-grønn isolasjon – til jordlederen av det elektriske anlegget 12 .

3.3. Varmtvannsbereder uten strømledning

Enheten må være koblet til en egen krets av fast kabling, utstyrt med en sikring erklärt merkestrøm 16A (20A for strøm>3700W). Kopling utføres med enkelt-kjerne kobber (fast) ledere - kabel 3 x 2,5 mm ^2 for total makt 3000W (kabel 3 x 4,0 mm ^2 makt>3700W).

I den elektriske sløyfe før strømforsyning bør integreres en enhet som gir utkobling av alle poler i forhold beskrevet i overspenningskategori III.

For å montere strømforsynings elektriske ledningen til varmvannberederen, er det nødvendig å fjerne plastdekselet (figur 2 a).

Tilkoblingen av strømledningene må være i samsvar med merkingen av klemmene som følger:

• faselederen til Betegnelse A eller A1 eller L eller L1
• den nøytrale ledningen til indikasjonen N (B eller B1 eller N1)
• Det er viktig å koble den beskyttende ledningen til skrutilkoblingen merket med skiltet 12 .

Etter installasjonen må plastdekselet legges igjen!

Avklaring til fig.3:

TS – breaking termostat; TR/EC – varmeregulator/ elektronisk sperre; R – varmeapparat; F – flens; S – sensoren;

NO

VI. KORROSJONS BESKYTTELSE - MAGNESIUM ANOD

Den magnesium anoden beskytter i tillegg den innvendige overflate av vanntanken fra korrosjon. Det er en slitasje element som er gjenstand for periodisk erstatning, som bæres av forbrukeren. I lys av den langsiktige og problemfri drift av varmvannberederen anbefaler produsenten en periodisk gjennomgang av den magnesium anoden av en kvalifisert tekniker og utskift om nødvendig. Dette kan gjøres i løpet av den periodisk vedlikehold av apparatet. For å gjøre en erstatning, ta kontakt med en autorisert service eller kvalifisert tekniker!

VII. DRIFT MED APPARATET.

Denne enheten har fire viktigste driftsmodus: "Stand by", "Heat" - for å opprettholde en innstilt temperatur, "Smart Control" - en kontinuerlig selvtreningsmodus med automatisk valg av oppvarmingstemperatur uavhengig av den aktive driftsmodusen og: "Smart Home"- for fjernovervåking og kontroll.

Som ekstrautstyr kan angis tilstedeværelsen av en lyd når knappene trykkes, forhindring av frying av varmtvannsberederen, "Antilegionella"-funksjonen.

1. Påslagning av den elektriske varmvannberederen

Før oppstart av enheten sørge for at det er riktig koblet til strømnettet og er fylt med vann. Påslagning av varmvannberederen gjøres med enheten, innebygd i installasjonen beskrevet i punkt 3.3 i avsnitt V eller kobling av pluggen med kontakten (hvis modellen har en ledning med en plugg).

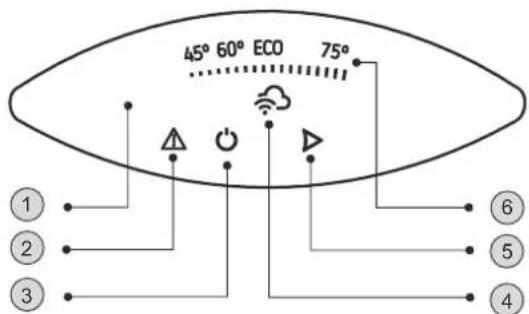

2. Beskrivelse av kontrollpanelet på enheten

45° 60° ECO 75° ① ② ③ ⑥ ⑤ ④

På kontrollpanelet av enheten vises informasjon om drift og status av varmtvannsberederen. Betegnelse på knapper og elementer:

1 - Kontrollpanel
2 - Indikator for et registrert problem
3 - Knapp „Stand by“/ "ON";
4 - Wi-Fi- modulindikator
5 - Knapp for valg av driftsmodus
6 - Indikator for innstilt og faktisk vanntemperatur

3. Enhetsinnstillinger og kontroller

Slå på den elektroniske kontrollen til enheten

Trykk på knappen ⏻ for å slå på enheten. Den innstilte driftsmodusen vises på kontrollpanelet.

ECO Power Cloud Play

Trykk på knappen ⏻ igjen for å slå av den elektroniske kontrollen. "Stand by"- modus er aktivert og enheten går automatisk i "anti- fryse" modus. Kontrollpanelet blir fortsatt opplyst med ⏻ - knappen, ► - knappen og med indikatoren for Wi-Fi- tilkoblingen.

Enheter med en innebygd Wi-Fi- kommunikasjonsenhet har muligheten til å kobles til et fjernstyringssystem og system for sanntidsovervåkning. Med indikatoren for Wi-Fi- modul har du informasjon om tilkoblingsaktivitet.

Indikatoren lyser kontinuerlig når det er en Wi-Fi- tilkobling til enheten og blinker når tilkoblingen ikke fungerer.

Lokal kontroll (Indoor)

For enheter designet for å fungere med en lokal tilkobling uten behov for internett-tilkobling, symbolet - ✉ blinker.

Enheten kan nås via mobile enheter (telefon, nettbrett, datamaskin).

Detaljerte instruksjoner for bruk av enheten via Internett finner du i "Instruksjoner for ledelse av innebygd trädløs kommunikasjonsmodul (WI-FI)" som er inkludert i settet til enheten Deres.

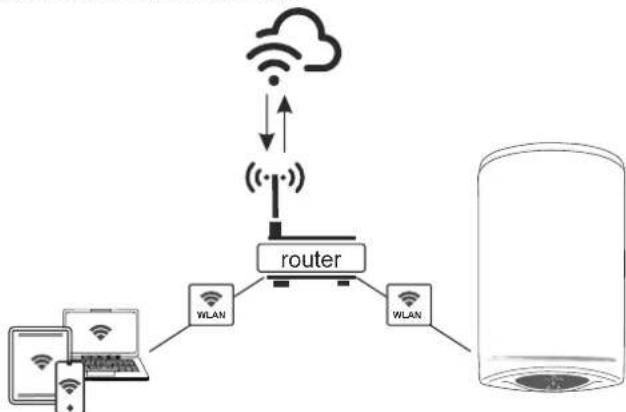

Kontroll via Internett (Outdoor)

For enheter designet for å fungere med Wi-Fi- nettverk og en internettforbindelse, er indikatoren representert med symbolet -

Detaljerte instruksjoner for bruk av enheten via Internett finner du i "Instruksjoner for ledelse av innebygd trådløs kommunikasjonsmodul (WI-FI)" som er inkludert i settet til enheten Deres.

Hvis Wi-Fi- indikatoren ikke er tilgjengelig på kontrollpanelet, har du en grunnleggende modell for disse enhetene. Du kan betjene enheten din i "manuell modus" gjennom kontrollpanelet.

Advarsell! For å avslutte or fjernovervåking og kontroll må du trykke på knappen ▶.

•Manuell modus

Kontrollen i "Manuell modus" utføres gjennom knappen ▶. Den aktive modusen og den gjeldende statusen for enheten indikeres av en indikatorlys på kontrollpanelet.

Aktiv modus (innstilt temperatur) og en skala for angivelse av temperaturen.

45°......

60°......

ECO......

75°......

Gjennom knappen ▶ velges driftsmodusen. Du kan velge mellom fire moduser på 45 °C, 60 °C, ECO eller 75 °C.

Hver gang du trykker på denne knappen, velges en sekvensmodus som går fra 45 °C, 60 °C, ECO eller 75 °C som følger:

Modus 45 °C

I denne modusen vil enheten oppvarme vannet til en temperatur på omtrent 45 °C.

På kontrollpanelet gir indikatorlampen en tilbakemelding på det valgte valget. Under oppvarmingen blinker den første sektoren i lysskalaen. Når den innstilte temperaturen er nådd, lyser skalaen kontinuerlig.

Modus 60 °C

I denne modusen vil enheten oppvarme vannet til en temperatur på omtrent 60 °C.

På kontrollpanelet gir indikatorlampen en tilbakemelding på det valgte valget. Under oppvarmingen blinker den første og andre sektoren i lysskalaen. Når vannet varmes opp til 45 °C, lyser den første sektoren kontinuerlig og den andre sektoren av skalaen fortsetter å blinke. Når den innstilte temperaturen (60 °C) er nådd, lyser begge deler av skalaen kontinuerlig.

Modus 75 °C

I denne modusen vil enheten oppvarme vannet til en temperatur på omtrent 75 °C.

På kontrollpanelet gir indikatorlampen en tilbakemelding på det valgte valget. Under oppvarmingen blinker den første, den andre og den tredje sektoren og i lysskalaen. Når vannet varmes opp til 45 °C, lyser den første sektoren kontinuerlig og den andre og den tredje sektoren av skalaen fortsetter å blinke. Når den innstilte temperaturen (60 °C) er nådd, lyser begge deler- den første og den andre av skalaen kontinuerlig og den tredje fortsetter å blinke. Når den innstilte temperaturen (75 °C) er nådd, lyser den hele skalaen kontinuerlig.

ECO-modus (selvtreningsmodus)

Denne arbeidsmodusen er spesielt egnet hvis du har etablerte vaner med hensyn til forbruk av varmt vann (for eksempel hvis du dusjer til omtrent samme tid hver dag).

For å betjene varmtvannsberederen i "Eco" -modus, trykk på knappen til ECO- lyset på kontrollpanelet vises.

Den første uken når enheten trenes i henhold til vanene i husholdningen varmes vannet opp til 70 °C. Etter denne perioden er den maksimale verdien av vannoppvarming i samsvar med det reelle behovet.

Under oppvarmingen blinker den hele lysskalaen.

Når vannet varmes opp til 45 °C, lyser den første sektoren kontinuerlig og den andre og den tredje sektoren av skalaen fortsetter å blinke. Når den innstilte temperaturen (60 °C) er nådd, lyser begge deler- den første og den andre av skalaen kontinuerlig og den tredje fortsetter å blinke. Når den innstilte temperaturen (70 °C) er nådd, lyser hele skalaen kontinuerlig.

I "ECO" -modus utvikler den elektriske varmtvannsberederen sin egen algoritme for drift for å garantere besparelse av energikostnader, for å redusere strømregningen, men for å opprettholde maksimal komfort i bruken.

Advarsell! Den elektriske varmvannberederen TESY du eier har den høyeste energiklasse. Enhetens energiklass er garantert bare ved brukning i ECO-modus "Eco smart", på grunn av den betydelige energibesparelser generert.

Prinsipp for drift: Etter at du har valgt Eco-modus, vil enheten "lære" vanene dine og lage et ukentlig program for å gi deg den riktige mengden vann til det rette tidspunktet, når du trenger den, men også slik at den genererer energibesparelser og senker strømregningen din. Prinsippet for drift krever en selvtreningsperiode på en uke, hvoretter Eco-modus automatisk reproduserer den undersøkte syklusen for drift og begynner å samle inn energibesparelser uten å forstyrre komforten din, beregnet på grunnlag av de "lærte" vanene du har. Enheten fortsetter å overvåke dine vaner og fortsetter å "lære" kontinuerlig.

Hvis du endrer ofte vanene dine, kan enheten ikke komme med en helt nøyaktig algoritme som garanterer din komfort og som gir varmt vann nøyaktig når du trenger det.

Merk: Når strømmen svikter, lagrer enheten innstillingene i opptil 12 timer.

Hvis du trenger å varme vannet til den maksimal temperaturen en gang, med en aktivert ECO- modus, velger du modus 75 °C. Med denne endringen beholdes ECO- algoritmen. Når du kommer tilbake til ECO- modus, fortsetter driften av varmtvannsberederen i henhold til den utviklede algoritmen.

• "Anti-fryse" Funksjon

innholdet mot frying ved å trykke på ⏻ - knappen for å aktivere "Anti- fryse" -funksjonen, hvorved varmtvannsberederen vil holde vanntemperaturen på omtrent 10 °C

●Funksjonen "TILBAKE TIL FABRIK SINN STILLINGER"

For å velge den funksjonen er det viktig at varmvannberederen er i "Stand by" modusen. Det gjøres ved att holde på ⏻ + ► knappene i minst 10 sekunder. I løpet av disse 10 sekunder, bør du høre to audiosignaler. Det første audiosignalet er en test. Alle symbolene på panelet vil lyse opp og n hvis du fortsetter å holde på knappene vil du høre den andre audiosignalet, som allerede symboliserer at varmvannberederen er påsatt tilbake til fabrikkinnstillingene.

Anti- Legionella- funksjon"

Den lave vanntemperaturen i varmtvannsberederen skaper et gunstig miljø for utvikling av mikroorganismer, og spesielt Legionella-bakterien, som kan være ekstremt farlig for menneskekroppen.

Anti- legionella- funksjon / desinfeksjonsfunksjon er en innovativ funksjon og aktiveres automatisk for å beskytte varmtvannsberederen mot bakterier i varmt vann.

Hvis vannet i varmtvannsberederen ikke når temperaturen 65 °C i løpet av 7 dager, aktiveres anti-legionella-funksjonen. Vannet i varmtvannsberederen varmes opp til 65 °C og holdes i 60 minutter.

4. Registrerte problemer

Når det oppdages et problem på enheten, går alle tegn ut. Symbolet lyser på panelet og begynner å blinke. Samtidig slås apparatvarmeren av (apparatet stopper å varme) og indikatoren for driftsmodus slås av. Ulike feil er kodet med forskjellige antall blinker av symbolet (blinker N ganger og slås av på 2 sekunder).

Liste over feil og koder derav:

Feilkode Feilnavn
1 blink feil	1 Den nedre sensoren blir avbrutt
2 blinker feil	2 Den nedre sensor er kortsluttet
3 blinker feil	3 Den øvre sensoren blir avbrutt
4 blinker feil	4 Den øvre sensor er kortsluttet
5 blinker feil	5 Inkludert varmeapparat uten vann
6 blinker feil	6 Still inn dato og klokkeslett

Advarse!! Når det oppdages et problem på enheten "feil 6": Det er nødvendig å finne det trådløse nettverket som kommer fra varmvannberederen: "TCHxxxxxxxxx" og koble til den.

Bemerkning: Hvis hvilket som helst av de ovennevnte feil, vennligst kontakt et autorisert service! Servicene er spesifisert i garantikortet.

VIII. PERIODISK VEDLIKEHOLD

Ved normal operering på varmvannberederen, avsettes kalkstein til varmeren under påvirkning av den høye overflatetemperaturen. Dette reduserer varmeoverføringen mellom varmeelementet og vannet. Overflatetemperaturen av varmeren og dens omgivelser øker. Det synes karakteristisk lyd /kokende vann/. Termostatet begynner å slå av og på oftere. Det er mulig en "falske" aktivering av den termiske beskyttelsen. Produsenten av denne varmvannbehlderen anbefaler forebyggende hvert annet år på varmtvannsberederen av et autorisert servicesenter eller tekniker. Tjenesten dekkes av kunden. Dette forebygging bør omfatte rengjøring og gjennomgang av den anode beskytteren (i varmvannberedere med glass-keramisk belegg), som hvis det er nødvendig, bli erstattet med en ny.

For å rengjøre varmvannberederen, bruk en fuktig klut. Bruk ikke slipende eller løsemiddelholdige rengjøringsmidler.

Produsenten er ikke ansvarlig for eventuelle konsekvenser som følge av manglende overholdelse av denne instruksjonen.

Retningslinjer for miljøbevarelse

Gamle apparater inneholder verdifulle materialer og bør derfor ikke kastes ut sammen med husholdningsavfall! Vi ber dere om å hjelpe til med sin aktive bidrag til miljøbevaring og gi ut varmvannberederen i organiserte innkjøpsstasjoner (hvis noe).

1

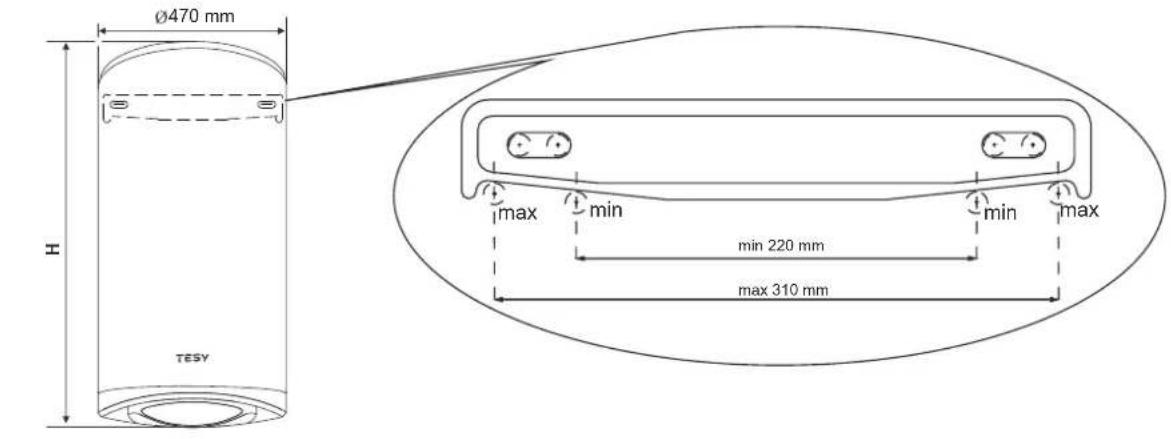

Ø470 mm H TESY max min min 220 mm max 310 mm max max

485 mm E 100 mm G½"

Model	H, [mm]	E, [mm]
GCV 504716D C22 ECW 598 140
GCV 804724D C22 ECW 848 140
GCV 1004724D C22 ECW 988 140
GCV 1204724D C22 ECW 1153 140
GCV 1504724D C22 ECW 1318 140

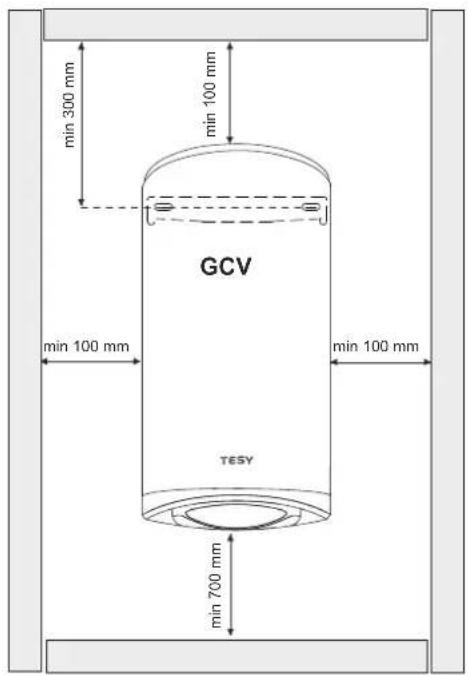

min 300 mm min 100 mm min 100 mm GCV min 100 mm TESY min 700 mm

2
