NAUDOJIMO INSTRUKCIJA ModEco Cloud 50 Tesy

LT ELEKTRINIS VANDENS ŠILDYTUVAS 62-65 Naudojimo ir saugojimo instrukcija

LV ELEKTRISKAIS ÜDENS SILDITÄJS 66-69 Lietošanas un uzglabāšanas instrukcija

EE ELEKTRILINE VEESOOJENDAJA 70-73 Paigaldus ja kasutusjuhend

TESY komanda norėtų pasveikinti jus jsigijus šį prietaisą. Tikimės, kad naujasis prietaisas atneš daugiau komforto į jūsų namus.

Ši naudojimo instrukcija paruošta siekiant supažindinti jus su produktu bei tinkamomis jo installiavimo ir naudojimo sąlygomis. Šios instrukcijos taip pat skirtos ir kvalifikuotiems technikams, kurie atliks pirminį instaliavimą, ardys ar remontuos prietaisą. Šių instrukcijų laikymasis yra naudotojo atsakomybė ir tai yra viena iš prietaisui suteikiamos garantijos sąlygu.

Prašome atkreipti dėmesį, kad laikytis šios instrukcijos nurodymų visų pirma suinteresuotas pirkėjas, bet tuo pačiu tai yra viena iš garantijos sąlygų, nurodytų garantijos kortelėje, kad pirkėjas galėtų nemokamai naudotis garantiniu aptarnavimu. Gamintojas neatsako už įrenginio gedimus ir galimus nuostolius, kurie buvo padaryti eksploatuojant ir/arba montuojant įrenginį ne taip, kaip nurodyta instrukcijoje.

Elektrinis šildytuvas atitinka standarto EN 60335-1, EN 60335-2-21 reikalavimus.

I. PASKIRTIS

Prietaisas skirtas vandens pašildymui namuose, kur yra vamzdynai, kurių darbinis slėgis yra žemesnis nei 6 Bar (0,6 MPa). Jis yra skirtas eksploatuoti tik uždarose ir apšildomose patalpose, kuriuose temperatūra nebūna žemesnė nei 4°C, negalima, kad nuolat veiktų lėtu režimu.

Irenginys skirtas regionams, kur vandens kietumas yra iki 10 laipsnių

dH. Jeigu jrenginys montuojamas regione, kur vanduo yra kietesnis, labai greitai gali susidaryti kalcio druskų nuosėdos, kurios sukelia būdingą triukšmą šildant ir greitą elektrinės dalies gedimą. Regionuose, kur vanuo yra kietesnis, rekomenduojama kasmet valyti jrenginį nuo kalcio druskų nuosėdu, taip pat naudoti šildytuvo galingumą iki 2 kW

II. TECHNINIAI DUOMENYS

1. Nominalus tūris V, litrais - žiūrėkite duomenų lentelę ant prietaiso
2. Nominali įtampa - žiūrėkite duomenų lentelę ant prietaiso
3. Nominalus elektros sunaudojimas - žiūrėkite duomenų lentelę ant prietaiso
4. Nominalus slègis - žiūrèkite duomenų lentelę ant prietaiso

Tai nėra vandentiekio tinklo slėgis. Tai susiję su įrenginiu ir saugumo standartų reikalavimais.

1. Vandens šildytuvo tipas - uždaro tipo akumuliacinis vandens šildytuvas su termine izoliacija
2. Elektros energijos suvartojimas per dieną – žiūrėti I priedą
3. Paskelbtas apkrovos profilis – žiūrėti I priedą
4. Sumaišomo vandens kiekis esant temperatūrai 40°C V40 litrais - žiūrėti l priedą
5. Maksimali termostato temperatūra - žiūrėti I priedą
6. Gamykloje nustatyti temperatūros nustatymai - žiūrėti l priedą
7. Energetinis efektyvumas vandens šildymo metu - žiūrėti I priedą

III. SVARBIOS TAISYKLÈS

• Vandens šildytuvas turi būti tvirtinamas tk patalpose, kurios yra pakankamai atsparios ugniai.
• Nejunkite vandens šildytuvo, kol nejsitikinote, kad jis pripildytas vandens.

DĖMESIO! NETEISINGAS PRIETAISO MONTAVIMAS IR SUJUNGIMAS GALI BŪTI PAVOJINGAS NAUDOTOJAMS, PADARYTI SUNKIŲ PASĖKMIŲ SVEIKATAI IR SUKELTI NET MIRTį. TAIP PAT TAI GALI PADARYTI ŽALA JŲ, BEI

TREČIŲJŲ ASMENŲ TURTUI, ĮVYKUS UŽSEMIMUI, SPROGIMUI, GAISRUI. Montavimą, prijungimą prie vandens tiekimo tinklo ir prijungimą prie elektros maitinimo tinklo turi atitikti kvalifikuoti specialistai. Kvalifikuotas technikas yra asmuo turintis atitinkamą kompetenciją pagal atitinkamos valstybės nuostatus

• Jungiant vandens šildytuvą prie elektros grandinės, reikia itin atidžiai prijungti ir apsauginį laidą.
• Esant tikimybei, kad patalpos temperatūra nukris iki 0 oC, boileris turi būti išleistas (vadovaujantis procedūra iš str. V t. 2 „Boilerio pajungimas prie vandentiekio tinklo“).
• Eksploatacijos metu – (vandens šildymo režimas) – yra normalu, jei vanduo laša ant apsauginio vožtuvo išleidimo angos. Jis turi būti paliktas atviras. Reikia imtis priemonių nuleisti arba surinkti išbėgusį vandens kiekį, siekiant išvengti nuostolių, taip pat reikia laikytis V skyriaus 2 p. reikalavimų. Vožtuvas ir su juo susiję elementai turi būti apsaugoti nuo užšalimo.
• Irenginio šildymo metu gali pasigirsti švilpiantis garsas (vandens užkaitimas). Tai yra normalu ir nerodo pažeidimų. Triukšmas laikui bėgant stiprėja, priežastis – kalcio druskų nuosėdų susidarymas. Kad triukšmas būtų pašalintas, reikia išvalyti įrenginį. Ši paslauga neįtraukta į garantinį aptarnavimą.
• Kad užtikrintumėte saugų vandens šildytuvo naudojima, apsauginis grįžtamasis vožtuvas turi būti regulariai valomas ir tikrinamas, kad tinkamai veiktų. Vožtuvas neturi būti užsikimšęs. Jei vanduo jūsu regione yra su daug kalkių, regulariai reikia valyti vožtuve susikaupusias kalkes. Šios paslaugos garantinio aptarnavimo central nesuteikia.

Bet kokie vandens šildytuvo konstrukcijos ar elektros grandinės modifikavimai ar keitimai yra griežtai draudžiami. Jei prietaiso patikrinimo metu nustatoma, kad jam atlikti kokie nors pakeitimai, prietaisui kiama garantija nebegalios. Modifikavimas ir pakeitimas reiškia, kad nuimti tam tikri prietaiso elementai, os i prietaisą įmontavo gamintojas, jei pridėti kokie nors papildomi elementai, jei kokios nors dalys pakeisto mis, gamintojo nerekomenduotomis dalimis.

• Jei maitinimo laidas (jei šildytuvas jį turi) yra pažeidžiamas, jį pakeisti turi techninio aptarnavimo centras arba atitinkamą kvalifikaciją turintis asmuo, kad būtų išvengta rizikos.
• Šis jrenginys néra skirtas naudoti vaikams nuo 3 iki 8 metų bei žmonėms su nepakankamais fiziniais, emociniais ar protiniais sugebėjimais, arba žmonėms, kuriems trūksta patirties ir žinių, išskyrus atvejus, kai jie yra prižiūrimi ar instruktuoti dėl jrenginio saugaus naudojimo, ir supranta, koks pavojus gali kilti.
• Vaikams negalima leisti žaisti su jrenginiu.
• Vaikai, neprižiūrimi suaugusiųjų, neturi valyti ar prižiūrėti įrenginio.

IV. APRAŠYMAS IR VEIKIMO PRINCIPAS

Prietaisą sudaro korpusas, flanšas apatinėje prietaiso dalyje (vandens šildytuvams, kurie skirti vertikaliam montavimui) arba šone (vandens šildytuvams, kurie skirti horizontaliam montavimui), apsauginio plastikinio skydelio ir apsauginio grižtamojo vožtuvo.

1. Korpusas sudarytas iš plieninio rezervuaro (vandens talpos) ir gaubto (išorinis gaubtas) su termoizoliacija tarp ju, pagaminta iš ekologiškai švarios didelio tankio poliuretano putos, taip pat dviejų vamzdžių su sriegiu G ½" šalto vandens padavimui (pažymėtas mėlynu žiedu) ir karšto vandens išleidimui (pažymėtas raudonu žiedu).

Vidinė talpa/rezervuaras gali būt dviejų rūšių, priklausomai nuo modelio:

• Pagamintas iš plieno, apsaugotu nuo korozijos specialia stiklo keramikos danga.
  • Pagamintas iš nerūdijančio plieno

Vertikalüs vandens šildytuvai gali būti su įmontuotu šilumokaičiu. Šilumokaičio jeigos ir išeigos angos yra šonuose ir tinka vamzdžiams su sriegiu G 3/4".

1. Flanšas yra su elektriniu šildytuvu ir termostatu. Vandens šildytuvai su stiklo keramine danga turi magnio apsauginj jrenginj /saugiklj.

Elektrinis šildytuvas naudojamas vandens šildymui rezervuare ir yra valdomas termostato, kuris automatiškai palaiko nustatytą temperatūra. Termostatas yra su apsauginiu saugikliu nuo perkaitimo, kuris išjungia šildytuvą, kai temperatūra pasidaro per didelė.

1. Apsauginis grįžtamasis vožtuvas apsaugo nuo to,kad prietaisas visai neištuštėty tuo atveju, jei netikėtai nutraukiamas šalto vandens padavimas. Vožtuvas apsaugo prietaisą nuo slėgio padidėjimo iki aukštesnio lygio nei leistinas kaitinimo metu (slėgis didėja didėjant temperatūrai), išleisdamas slėgio perteklių per išleidimo angą.

Apsauginis grižtamasis vožtuvas negali apsaugoti prietaiso, jei vandentiekio slėgis viršija leistinq slėgį, nurodytą ant prietaiso.

V. MONTAVIMAS IR |JUNGIMAS

DÉMESIO! NETEISINGAS PRIETAISO MONTAVIMAS IR SUJUNGIMAS GALI BÜTI PAVOJINGAS NAUDOTOJAMS, PADARYTI SUNKIŲ PASEKMIŲ SVEIKATAI IR SUKELTI NETMIRTI. TAIP PAT TAI GALI PADARYTI ŽALA JŲ, BEI TREČIŲ JŲ ASMENŲ TURTUI, IYKUS UŽSEMIMUI, SPROGIMUI, GAISRUI. Montavima, prijungimą prie vandens tiekimo tinklo ir prijungimą prie elektros maitinimo tinklo turi atitikti kvalifikuoti specialistai. Kvalifikuotas technikas yra asmuo turintis atitinkamą kompetenciją pagal atitinkamos valstybės nuostatus

1. Montavimas

Rekomenduojame prietaisą montuoti netoli tų vietų, kur reikalinga naudoti karštą vandenį, kad būtų sumažintas karščio praradimas perdavimo metu. jei prietaisas montuojamas vonioje, pasirinkta jo montavimo vieta turi būti tokia, kur ant prietaiso nebus purškiamas vanduo iš dušo ar vonios. Prietaisas tvirtinamas ant sienos tvirtinimo kronšteinų, esančių ant prietaiso korpuso, pagalba (jei kronšteinų nėra ant prietaiso korpuso, tuomet juos reikia pritvirtinti ant korpuso pridedamais varžtais). Prietaisas pakabinamas ant dviejų kablių (min. ∅ 10 mm), kurie turi būti tvirtai pritvirtinti prie sienos (kabliai į tvirtinimo rinkinį nepridedami). Tvirtinimo kronšteinų konstrukcija, skirta vertikaliai tvirtinamiems vandens šildytuvams, yra universali ir galimas atstumas tarp kablių yra nuo 220 iki 310 mm (žr. Pav. 1a).

Kad išvengtumėte susižeidimo ir trečiųjų asmenų sužeidimo karšto vandens padavimo sistemos gedimo atveju, prietaisas turi būti montuojamas patalpose su grindine hidroizoliacija ir kanalizacijos drenažu. Jokiomis aplinkybėmis nedėkite po prietaisu jokių objektų, kurie nėra atsparūs drėgmei. Jei prietaąs montuojate patalpose be grindinės hidroizoliacijos, tuomet po šildytuvu būtina pastatyti apsauginę vonelę su kanalizaciniu drenažu.

Pastaba: komplekte nėra apsauginės vonelės, taigi ją naudotojas turi jsigyti atskirai.

2. Vandens šildytuvo vamzdžių sujungimai

4 pav. - 1 - jėjimo vamzdis; 2 - apsauginis vožtuvas; 3 - redukcinis ventilis (kai spaudimas vandentiekyje viršija 0,6 MPa); 4 - stabdymo vožtuvas; 5 - piltuvėlis prijungtas prie kanalizacijos; 6 - žarna; 7 - Boilerio išleidimo kranasJungdami vandens šildytuvą prie vandentiekio, laikykitės ant vamzdžių esančių spalvotų žymų: mėlyna - šaltam (ateinančiam) vandeniui, raudona - šiltam (išeīnančiam) vandeniui.

Privalu sumontuoti pridedamą apsauginį grįžtamajį vožtuva. Jis turi būti montuojamas ant šalto vandens padavimo vamzdžio, laikantis ant jo korpuso esančios rodyklės, rodančios ateinančio vandens kryptį. Papildomų čiaupų tarp apsauginio vožtuvo ir vandens šildytuvo montuoti nereikia.

Išimtis: jeigu vietos įstatymų normos reikalauja naudoti kitą apsauginį vožtuvą arba įrenginį (atitinkantį EN 1487 arba EN 1489), jį reikia įsigyti papildomai. įrenginiams, atitinkantiems EN 1487, maksimalus leistinas darbinis slėgis turi būti 0.7 MPa. Kitiems apsauginiams vožtuvams, kurių slėgis yra kalibruojamas, turi būti 0.1 MPa pažymėta įrenginio lentelėje. Tokiais atvejais atbulinis apsauginis vožtuvas, atsiųstas su įrenginiu, neturi būti naudojamas.

Kitų (senu) vožtuvų buvimas gali tapti prietaiso sugedimo priežastimi, taigi senus vožtuvus būtina išimti.

Negali būti naudojama jokia kita uždaromoji armatūra tarp apsauginio vožtuvo (apsauginio įrengimo) ir įrenginio.

Draudžiama prijungti apsauginj grižtamajj vožtuvą prie ilgesnių nei 10mm sriegių, kadangi tokiu atveju vožtuvas gali būti dintas ir kelti pavojų prietaisui.

Apsauginis vožtuvas ir vamzdis nuo jo iki šildytuvo turi būti apsaugoti nuo užšalimo. Drenuojant su žarna, jos laisvas galas turi būti visada atviras i būti vandenyje). Žarna taip pat turi būti apsaugota nuo užšalimo.

Montuojant vertikalų vandens šildytuvą apsauginis vožtuvas turi būti jungiamas prie jeinančio vamzdžio nuimant plastikinį telį. Sumontuotas prietaisas turi būti tokioje padėtyje kaip parodyta eikslėlyje.

Norint pripildyti vandens šildytuvą reikia atsukti vandentiekio šalto vandens padavimo kraną bei karšto vandens maišytuvo kraną. Po to, kai vandens rezervuaras pripildomas, iš vandens maišytuvo turi pradėti bėgti nuolatinė vandens srovė. Dabar galima užsukti karšto vandens kraną.

Jei norite ištuštinti vandens šildytuvą, pirmiausia išjunkite jį iš elektros lizdo. Sustabdykite vandens padavimą į prietaisą. Atsukite maišytuvo šilto vandens kraną. Atsukite 7 kraną (brėž. 4), kad iš boilerio ištekėtų vanduo. Jei instalacijoje tokio nėra, boileris gali būti išleistas tiesiog iš vandentiekio vamzdžio, kai prieš tai bus atjungtas nuo vandentiekio Išemus flanšą, gali išbėgti keletas litrų vandens, kuris gali būti likęs rezervuare. Tai normalu. Reikia.

Reikia imtis priemonių, kad išleidžiant vandenį, jis nepakenktų greta esantiems daiktams.

Jeigu slėgis vandentiekio tinkle viršija nurodytą I skyriuje, būtina įmontuoti slėgio mažinimo vožtuva, kitaip šildytuvas nebus eksploatuojamas taisyklingai. Gamintojas neprisiima atsakomybės del jokių problemų, kurios kyla netinkamai prietaisą naudojant.

3. Vandens šildytuvo prijungimas prie elektros.

Prieš jungdami prietaisą i elektros lizdq, jsitikinkite, kad jis pripildytas vandens.

3.1. Modeliai su maitinimo laidu ir kištuku, jjungiami i elektros lizdą kištuku.

Išjungiami - ištraukiant kištuką iš elektros lizdo.

Kontaktas turi būti taisyklingai prijungtas prie atskiros elektros grandinės su saugikliu. Jis turi būti ižemintas.

3.2. Vandens šildytuvų komplekte yra maitinimo laidas be kištuko

Irenginys turi būti pajungtas prie elektros instaliacijos atskiros elektros srovės grandies, turi būti jrengtas saugiklis su nominalia srove 16A (20A, kai galingumas > 3700W). Sujungimas turi būti nuolatinis – be sujungimo kištuku. Srovės grandis turi turėti saugiklj ir įmontuotą jrengimą, kuris užtikrina visų polių atsijungimą lll kategorijos aukštos įtampos sąlygomis.

Jrenginio maitinimo laidas turi būti pajungtas tokiu būdu:

• Laidas su ruda izoliacija – prie elektros installacijos fazinio laidininko (L)
• Laidas su mėlyna izoliacija – prie elektros instaliacijos neutraliojo laidininko (N)
• Laidas su geltonai žalia izoliacija – prie elektros instaliacijos apsauginio laidininko 12 .

3.3. Vandens šildytuvai be maitinimo laido

Jrenginys turi būti prijungtas prie stacionarinės elektros instaliacijos atskiros srovės grandinės, turi būti jrengtas saugiklis su nominalia srove 16A (20A, kai galingumas >3700W). Prijungimas vykdomas variniais vieno laido (kietais) laidininkais – laidas 3x2,5 mm², bendras galingumas 3000W (laidas 3x4.0 mm², galingumas >3700W).

Elektros grandinė, aprūpinanti elektra prietaisą, turi būti su įmontuotu įtaisu, atskiriančiu visus gnybtų polius per aukštos lll kategorijos įtampos sąlygomis.

Norint atvesti elektrą i šildytuvą, reikia nuimti plastikinį gaubtą(pav.7.3).

Pievienojotes galia laidai turétu imtis atbilstoti ženklinimo terminalu, kaip parodyta sub:

• fazès - pažymèti, A arba A1, arba L, arba L1.
• Neutralus - su nuoroda N (B arba B1, arba N1).
• Apsauginis jungiamas i jsriegiamą jungtį, pažymėta simboliu ½.

Po to, kai laidai sujungiami, uždėkite plastikinį gaubtą atgal i jo vietą!

Paaiškinimai pav. 3:

TS - šilumos jungiklis; TR/EC - termoreguliatorius/ elektroniniu valdymu; S - jutiklis; R - šildytuvas; F - flanšas (jungė).

LT

VI. NUO RÜDŽIŲ APSAUGANTIS MAGNIO ANODAS

Magnio anodas apsaugo vandens rezervuarų vidinį paviršių nuo korozijos.

Anodo naudojimo laikas yra iki penkių metų. Anodas yra susidėvintis elementas, kurį laikas nuo laiko reikia pakeisti. Jei norite ilgai ir saugiai šildytuvą naudoti, reguliariai tikrinkite magnio anodo būkļę - geriausia, kad tai darytų kvalifikuotas technikas, ir keiskite anodą, kai tik reikia. Tai galima atlikti prevencinio prietaiso techninio patikrinimo metu. Dėl anodo pakeitimo teiraukitės techninės priežiūros centruose.

VII. NAUDOJIMAS

Šis prietaisas turi keturis pagrindinius darbo režimus: "Stand by", "Šildymas" - palaikyti nustatytą temperatūra, "Smart Control" - nuolatinis savarankiško darbo režimas su automatiniu šildymo temperatūros pasirinkimu, nepriklausomai nuo aktyvaus darbo režimo ir "Smart Home" - nuotoliniam stebėjimui ir valdymui.

Papildomi priedai yra mygtukų garsas (pyptelėjimas), kai jie paspaudžiami, vandens šildytuvo apsauga nuo užšalimo, funkcija „Antilegionella“.

1. Elektrinio šildytuvo jjungimas

Prieš pirmą kartą jungiant jrenginį įsitikinkite, kad jis taisyklingai prijungtas prie elektros tinklo ir pripildytas vandens. Šildytuvas jjungiamas instaliuotu jrengimu, aprašytu V paragrafo 3.3. papunktyje, arba jungiant kištuką i lizdą (jeigu modelyje yra laidas su kištuku).

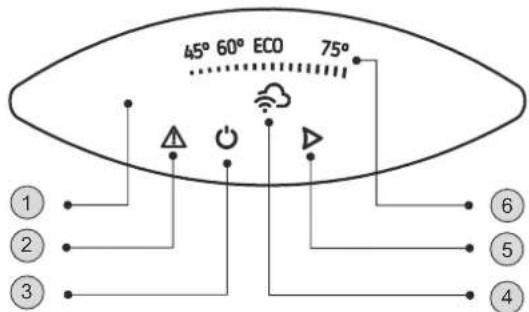

2. Irenginio valdymo skydelio aprašymas

45° 60° ECO 75° ① ② ③ ⑥ ⑤ ④

Prietaiso valdymo pulte yra rodoma informacija apie vandens šildytuvo veikimą ir būkle.

Mygtukų ir elementų reikšmės:

1 - Valdymo pultas
2 - Užregistruotos problemas indikatorius
③ - Mygtukas „Stand by”/ "ON";
4 - „Wi-Fi“ modulo indikatorius
5 - Darbo režimo pasirinkimo mygtukas

6 - Nustatytos ir esamos vandens temperatūros indikatorius:

3. Prietaiso nustatymai ir valdymas

Prietaiso elektroninio valdymo jjungimas

Norėdami jungti prietaiso valdymą, paspauskite mygtuką ⏻ . Nustatytas darbo režimas rodomas valdymo pulte.

ECO Power Cloud

Norėdami išjungti elektroninį valdymą, dar kartą paspauskite mygtuką ⏻."Stand By" režimas suaktyvinamas ir prietaisas automatiškai pereina į apsaugos „Nuo užšalimo" režimą. Valdymo pulte lieka šviečiantis mygtukas ⏻, mygtukas ► ir „Wi-Fi" ryšio indikatorius.

Prietaisai su įmontuotu „Wi-Fi“ ryšio įrenginiu turi galimybę prisijungti prie realiojo laiko nuotolinio valdymo ir stebėjimo sistemos. Naudodami „Wi-Fi“ modulio indikatorių, Jūs turite informaciją apie ryšio veiklą.

Indikatorius pastoviai šviečia, kai prie prietaiso yra „Wi-Fi“ ryšys ir mirksi, kai ryšys yra atjungtas.

Vietinis valdymas (Indoor)

Prietaisams, suprojektuotiems veikti su vietiniu ryšiu, kai nereikia interneto ryšio, simboliu - mirksi.

Prietaisą galima pasiekti per mobiliuosius jrenginius (telefoną, planšetinį kompiuterį, kompiuterį). Išsamias nuotolinio valdymo prietaiso instrukcijas galite rasite instrukcijose "Įdiegto bevielio modulio (Wi-Fi) naudojimo instrukcija", pateiktose komplekte kartu su Jūsų prietaisu.

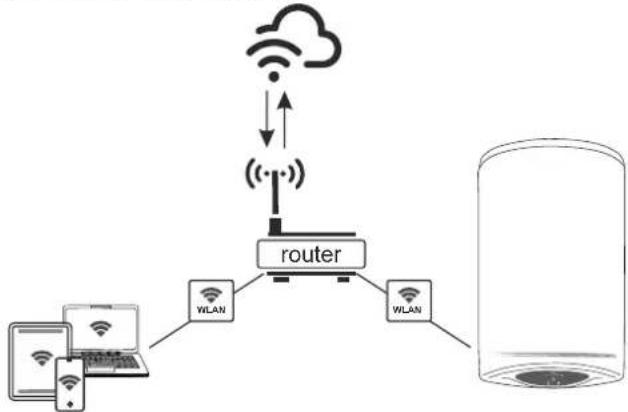

Valdymas per interneta (Outdoor)

Prietaisams, skirtiems veikti su „Wi-Fi“ tinklais ir interneto ryšiu, indikatorius žymimas simboliu -

Išsamias prietaiso naudojimo instrukcijas internetu galite rasite instrukcijose "ldiegto bevielio modulio (Wi-Fi ) naudojimo instrukcija", pateiktose komplekte kartu su Jūsų prietaisu.

Tuo atveju, kai „Wi-Fi“ ryšio indikatoriaus Jūsų valdymo pulte nėra, tada jūs turite pagrindinį šių prietaisų asortimento modelį. Jūs galite valdyti savo prietaisą "Rankinio valdymo" režimu per valdymo pultą.

Dèmesio! Norèdami išeiti „Nuotoliniam stebėjimui ir valdymui“ rėžimą, turite paspausti mygtuką ▶.

"Rankinio valdymo" režimas

Valdymas rankiniu būdu atliekamas mygtuku ▶. Aktyvujj režimą ir esamą prietaiso būseną rodo kontrolinė lemputė valdymo pulte:

Aktyvusis režimas (nustatyta temperatūra) ir temperatūros rodmenų (indikacijos) skalė

45°......

60°......

ECO......

75°......

Mygtuku ⏻ pasirenkate darbo réžimą. Turite galimybę pasirinkti vieną iš keturių režimų : 45 ° C, 60 ° C, ECO arba 75 ° C.

Kiekvieną kartą paspaudžiant šį mygtuką, režimas yra parenkamas iš eilės pradedant nuo 45 °C, 60 °C, ECO arba 75 °C:

Režimas 45 °C

Šiuo režimu prietaisas šildys vandenj iki maždaug 45 ° C temperatūros. Valdymo pulte indikatoriaus lemutė pateikia grįžtamajį ryšį apie atliktą pasirinkimą. Šildymo metu mirksi pirmasis šviesos skalės sektorius. Pasiekus nustatytą temperatūrą, skalės sektorius pastoviai šviečia.

Režimas 60 °C

Šiuo režimu prietaisas šildys vandenji iki maždaug 60 °C temperatūros. Valdymo pulte indikatoriaus lemutė pateikia grižtamajj ryši apie atliktą pasirinkimą. Šildymo metu mirksi pirmasis ir antrasis šviesos skalės sektoriai. Kai vanduo pašildomas iki 45 °C, pirmasis sektorius šviečia pastoviai, o antrasis skalės sektorius ir toliau mirksi. Kai pasiekiama nustatyta temperatūra (60 °C), abu skalės sektoriai pastoviai šviečia.

Režimas 75 °C

Šiuo režimu prietaisas šildys vandenį iki maždaug 75 °C temperatūros. Valdymo pulte indikatoriaus lemputė pateikia grižtamajį ryšį apie atliktą pasirinkimą. Šildymo metu mirksi pirmasis, antrasis ir trečiasis šviesos skalės sektoriai. Kai vanduo pašildomas iki 45 °C, pirmasis sektorius šviečia pastoviai, o antrasis ir trečiasis skalės sektoriai ir toliau mirksi. Kai vanduo pašildomas iki 60 °C, antrasis sektorius šviečia pastoviai, o trečiasis skalės sektorius ir toliau mirksi. Pasiekus nustatytą temperatūrą (75 °C), visa skalė pastoviai šviečia.

ECO (savarankiško darbo režimas) režimas

Šis darbo režimas ypač tinka esant nusistovėjusiems karšto vandens vartojimo įpročiams (pavyzdys: maudotės kiekvieną dieną maždaug tuo pačiu laiku). Norėdami naudoti vandens šildytuvą „Eco“ režimu, paspauskite mygtuką }, kol valdymo pulte pasirodys ECO lemputės šviesos indikacija. Pirmą savaitę, per kurią atliekamas prietaiso mokymasis, atsižvelgiant i buities įpročius, vanduo pašildomas iki 70 ° C. Po šio laikotarpio maksimali vandens pašildymo vertė atitinka realų poreikiį. Šildymo metu mirksi visa šviesos skalė. Kai vanduo pašildomas iki 45 ° C, pirmasis sektorius pastoviai šviečia, o antrasis ir trečiasis skalės sektoriai ir toliau mirksi. Kai vanduo pašildomas iki 60 ° C, antrasis sektorius pastoviai šviečia, o trečiasis skalės sektorius ir toliau mirksi. Pasiekus 70 ° C temperatūrą, visa skalė pastoviai šviečia.

„ECO“ režimu elektrinis vandens šildytuvas sukuria savo veikimo algoritma, kad būtų užtikrintas energijos sąnaudų taupymas, atitinkamai, kad sumažintumėte sąskaitą už elektrą, tačiau išlaikytumėte maksimalų patogumą naudotis.

Dèmesio! Elektrinis šildytuvas TESY, kurj jsigijote, yra aukščiausios energetinės klasės. Jrenginio klase garantuojama tik kai jrenginys ECO režimu „Eco smart“, dėl to, kad žymiai sutaupoma naudojama nija.

Veikimo principas: pasirinkus režimą „Eco”, prietaisas išmoks jūsų įpročius ir pats sukurs jums tokią savaitės programą, kad aprūpinti jus reikiamu vandens kiekiu reikiamu laiku ir taip, kad sutaupyti energijos ir sumažinti sąskaitą už elektrą. Darbo principas reikalauja vienos savaitės savarankiško darbo mokymosi laikotarpio, po kurio „Eco“ režimas automatiškai atkuria studijų darbo ciklą ir pradeda kaupti energijos taupymą, netrikdydamas jūsų komforto, apskaičiuoto pagal jūsų įpročius. Prietaisas ir toliau stebi Jūsų įpročius ir nuolat savarankiškai mokosi. Tuo atveju, jei dažnai keičiate savo įpročius, prietaisas negali sukurti visiškai tikslaus algoritmo, kuris garantuotų jūsų komfortą ir tiektų karštą vandenį tiksliai tada, kai jums jo reikia.

Pastaba: Nutrūkus elektros tiekimui, prietaisas išsaugo nustatymus iki 12 valandy.

Jei reikalingas vienkartinis vandens pašildymas iki maksimalios temperatūros, kai jungtas ECO režimas, pasirinkite 75 ° C režimą. Atlikus šį pakeitimą, ECO algoritmas išlaikomas. Grjžtant vėl į ECO režimą, vandens šildytuvas veikia pagal sukurtą algoritmą.

Jei neketinate ilgą laiką naudoti vandens šildytuvo, apsaugokite jo turinį nuo užšalimo paspausdami mygtuką ⑦, kad suaktyvintumėte funkcija," Antifrizo", tokiu būdu vandens šildytuvas palaikys maždaug 10 °C vandens temperatūrą.

SVARBU: Prietaiso elektros maitinimas turi būti ijungtas. Apsauginis vožtuvas ir vamzdynas iš jo į prietaisą turi būti apsaugoti nuo šalčio.

•„GAMYKLINIŲ PARAMETRŲ ATSTATYMO " funkcija

Norint nustatyti funkciją, svarbu, kad šildytuvas būtų jungtas "Stand by" režimu. Nustatymas atliekamas paspaudžiant ir palaikant mygtukus 🟢 ir ► mažiausiai 10 sekundžių. Per šias 10 sekundžių jus turite išgirsti du garsinius signalus. Pirmasis yra „testas“, įsižiebs visi simboliai skydelyje, o tęsdami mygtuko paspaudimą, išgirsite antraji signalą, kuris simbolizuoja, kad įrenginys gražintas prie gamyklinių nustatymų.

•„Anti-Legionella“ funkcija

Žema vandens temperatūra vandens šildytuve sukuria palankią aplinką mikroorganizmų vystymuisi, ypač Legionella bakterijos vystymuisi, kuri gali būti ypač pavojinga žmogaus organizmui. Anti-Legionella / dezinfekavimo funkcija yra novatoriška funkcija, kuri automatiškai jjungiama, siekiant vandens šildytuve išvengti bakterijų dauginimąsi šiltame vandenyje. Tuo atveju, kai vanduo vandens šildytuve 7 dienas nesiekia 65 °C temperatūros, suaktyvinama Anti-Legionella funkcija. Vandens šildytuve vanduo pašildomas iki 65 °C ir palaikomas tokioje temperatūroje 60 minučių.

4. Užregistruotos problemos

Kai prietaise nustatoma problema, visi simboliai užgęsta. Simbolis △ užsidega pulte ir pradeda mirksėti. Tuo pačiu metu prietaiso vandens šildytuvas išsijungia (prietaisas nustoja šildyti) ir darbo režimo indikatorius užgęsta. Skirtingos klaidos koduojamos skirtingu simbolių blyksčių skaičiumi (mirksi N kartus ir užgęsta 2 sekundėm).

Klaidų sąrašas ir jų kodai:

Klaidos kodas / blyksčių skaičiumi/		Klaidos pavadinimas
1 klaida	1 Apatinis jutiklis yra nutrauktas
2 klaida	2 Apatinio jutiklio trumpas jungimas
3 klaida	3 Viršutinis jutiklis yra nutrauktas
4 klaida	4 Viršutinio jutiklio trumpas jungimas
5 klaida	5 Šildytuvas jjungtas sausas
6 klaida	6 Datos ir laiko nustatymas

Dèmesio! Kai prietaise nustatoma problema 'klaida 6': Reikia surasti bevieli tinklą, susijusi su šildytuvu: "TCHxxxxxxx" ir prisijungti prie jo.

Pastaba: Jeigu atvaizduojamas viena iš anksčiau išvardintų klaidų, prašome susisiekti su autorizuotu servisu! Servisai išvardinti garantinėje kortelėje.

VIII. PERIODINĖ PRIEŽIŪRA

Normaliai šildytuvą naudojant, aukštos temperatūros poveikiu ant kaitinimo elemento susiformuoja kalkių nuosėdos. Tai silpnina vandens pasikeitimą tarp kaitinimo elemento ir vandens. Kaitinimo elemento paviršiaus temperatūra vis labiau didėja. Termoreguliatorius vis dažniau įsijungia ir išsijungia. Taip pat galī nutikti taip, jog klaidingai bus aktyvuotas šiluminis saugiklis. Dėl visų išvardintų priežasčių gamintojas rekomenduoja reguliariai šildytuvą prižiūrėti: kas du metai šildytuvą patikrinti turėtų įgalioto techninės priežiūros centro darbuotojai. Reguliari priežiūra reiškia, kad reikia reguliariai valyti ir tikrinti anodo saugiklj (vandens šildytuvams su stiklo keramine danga) ir pakeisti anodą, jei reikia.

Jrenginio valymui naudokite drėgną šluostę. Nenaudokite ambazyvinių priemonių arba valiklių, kurių sudėtyje yra tirpiklių. Nepilkite vandens ant jrenginio.

Gamintojas neprisiima atsakomybės dėl jokios žalos, kylančios dėl instrukcijų nesilaikymo.

Nurodymai apie apsaugą

Senai elektrinai jrengimi turi vertingas medžiagas dėlto ne reikia mesti jie sąšlavos! Prašom apie aktyvią pagalbą inašas aplinkosoje ir gamtosoje ištekeliaose apsaugoje ir ištekliaose jrengimą organizuotus išpirktus punktus.
