NÁVOD K OBSLUZE ModEco Cloud 50 Tesy

CZ ELEKTRICKÝ OHŘÍVAČ VODY 38-41 Návod na použití a uchování výrobku

Pracovní tím TESY gratuluje Vám srdečně k novému nákupu. Doufáme, že Váš nový přístroj přispěje k zlepšení pohodlí ve Vašem domě.

Tento technický popis a návod k použití cílí seznámit Vás s výrobkem a podmínkami jeho správní montáže a provozování. Návod je určení pro způsobilé techniky, kterí uskuteční původní montáž přístroje, demontáž a opravu v případě poruchy. Dodržování pokynů v tomto návodě je v zájmu kupujícího a jedna ze záručních podmínek, uvedených v záručním listě.

Prosím, nezapomeňte, že dodržování pokynů v této příručce je především v zájmu zákazníka, ale zároveň je také jednou ze záručních podmínek, uvedených v záručním listu, umožňujících zákazníkovi využít bezplatného záručního servisu. Výrobce nenese zodpovědnost za závady na přístroji a možné škody vzniklé v důsledku používání a / nebo montáže přístroje, které neodpovídají pokynům a návodům v této příručce.

Tento elektrický bojler odpovídá požadavkům EN 60335-1, EN 60335-2-21.

I. URČENÍ

Přístroj je určen na zabezpečení hořkou vodou domácností, mající vodovodní síť s tlakem ne víc než 6 bar (0,6 MPa). Výrobek je určen k využití pouze v uzavřených a oteplovaných místnostech, ve kterých teplota neklesá pod 4°C a není určen k využití v nepřetržitém průtokovém režimu.

Výrobek je určen k využití v oblastech s tvrdostí vody do 10 °dH. V případě, že je výrobek instalován v oblasti s tvrdší vodou, je možné velmi rychlé usazování

vápencových usazenin, které způsobují typický hluk při zahřívání a, také, rychlé poskození elektrické části výrobku. Pro oblasti s tvrdou vodou se doporučuje čištění výrobku od vápencových usazenin každý rok a využívání výkonu ohřívače do 2 kW.

II. TECHNICKÉ CHARAKTERISTIKY

1. Nominální kapacita, litry – viz štítek na přístroji
2. Nominální napětí - viz štítek na přístroji
3. Nominální výkon - viz štítek na přístroji
4. Nominální tlak - viz štítek na přístroji

Toto není tlak ve vodovodní síti. Toto je tlak vody udaný pro výrobek dle požadavků bezpečnostních norem.

1. Typ bojleru - zavřený akumulující ohřívač vody, s tepelnou izolací
2. Denní spotřeba elektrické energie – viz Příloha I
3. Výrobcem udaný zátěžový profil - viz Příloha I
4. Množství smíšené vody při 40°C V40 v litrech - viz Příloha I
5. Maximální teplota termostatu - viz Příloha I
6. Tovární nastavení teplot - viz Příloha I
7. Energetická efektivita při ohřevu vody - viz Příloha I

III. DŮLEŽITÁ PRAVIDLA

• Bojler montovat jenom v prostorech s normální protipožární zabezpečeností.
• Nezapínat bojler bez toho, aby jste se přesvědčili, že je plný vody.

POZOR! NESPRÁVNÁ MONTÁŽ A PŘIPOJENÍ PŘÍSTROJE JSOU NEBEZPEČNÉ S TĚŽKÝMI DŮSLEDKAMI NA ZDRAVÍ A DOKONCE SMRT SPOTŘEBITELŮ. TO TAKÉ MŮŽE DOVĚST K POŠKOZENÍ JEJICH MAJETKU, A TAKÉ O TŘETÍCH OSOB ZPŮSOBENY ZE ZÁPLAVY, VÝBUCHU, POŽÁRU. Montáž, připojení k vodovodní síti a připojení ktrické síti musí být prováděny kvalifikovanými technici. Kvalifikovaný technik je osoba, která má příslušné betence podle předpisů příslušného státu

• Při připojení bojleru k elektrické síti dbát, aby bylo správně spojené pojistné vedení (při modelech bez šňůry se zástrčkou).
• Existuje-li možnost, že by teplota v místnosti poklesla pod bod mrazu 0°C, ohřívač vody musí být vypuštěn (řídte se návodem v bodě IV.2 "Připojení ohřívače vody k vodovodu").
• Při využití – (režim ohřevu vody) – je normální, že kape voda drenážním otvorem pojistného ventilu. Tento ventil musí zůstat odkrytý. Je potřeba zajistit odvod, nebo sběr vytékající vody, abyste zamezili škodám, nesmí však být porušeny podmínky uvedené v b. 2, odstavce V. Ventil a s ním spojené části musí být chráněný před zamrznutím.
• Při ohřevu vody se může objevit šumivý hluk (vroucí voda). Toto je normální a není to příznakem poruchy. Hluk se časem zesiluje a důvodem je usazený vápenec. Pro odstranění hluku je nutno nechat výrobek vyčistit. Tato služba není součástí záručního servisu.
• Za účelem bezpečné práce bojleru se zpětná pojistná klapka pravidelně čistí a kontroluje zdá funguje normálně /zdá není blokovaná/, přičemž pro oblasti s velmi tvrdou vodou se musí odstraňovat navrstvený vápenec. Tato služba není předmětem záruční obsluhy.

Zakazují se všechny změny a přestavby v konstrukci a elektrickém schématu bojleru. V případě zjištění takových se záruka stává neplatnou. Za výměny a přestavby se pokládá každé odstranění vložených ocem prvků, vbudování dodatečných komponentů do bojleru, výměna prvků analogickými prvky n válenými výrobcem.

• Jestli napájecí šňůra (při modelech, kde ta patří k sádě) je poškozena, ta se musí vyměnit zástupcem opravny nebo osobou s podobnou kvalifikací, aby jste se vyhnuli všelijakému riziku.
• Tento výrobek je určen k použití dětmi ve věku 8 let a více a osobami se sníženými fyzickými, emocionálními nebo intelektuálními možnostmi, nebo osobami s nedostatkem zkušeností a znalostí, pouze jestliže jsou pod dohledem, nebo byli poučeni v souladu s bezpečnostními požadavky pro použití výrobku a rozumí nebezpečím, která mohou vzniknout.
  • Děti si nesmí hrát s výrobkem
• Čištění a údržba výrobku nesmí být prováděna dětmi, které nejsou pod dohledem dospělých.

IV. POPIS A PRINCIP FUNGOVÁNÍ

Přístroj se skládá z korpusu, příruby ve spodní části /u bojlerů s vertikální montáží /nebo po straně/ u bojlerů s horizontální montáží/, ochranného plastového panelu a vratného – pojistného ventilu.

1. Těleso sestává z ocelové nádrže (vodní nádrž) a plástě (vnější obal) s tepelnou izolací mezi nimi z ekologicky čistého vysoce hmotného penopolyurethanu, a z dvou trubek se závitem G ½" pro podání studené vody (s modrým prstencem) a vypuštění teplé vody (s červeným prstencem).

Vnitřní nádrž v závislosti na modelu může být dva druhy:

- černé ocele chráněné speciálním sklo-keramickým nebo smaltovým krytím - Z nerezavějící ocele

Vertikální bojlery mohou být s vbudovaným výměníkem tepla (trubkový had). Vstup a výstup trubkového hadu jsou umístněny zboku a představují trubky se závitem G 3/4".

1. Na přírubu je namontovaný elektrický ohřívač. Při bojlerech se sklo- keramickým krytím je namontovaný i hořčikový protektor.

Elektrický ohřívač slouží na ohřívání vody v nádrži a ovládá se termostatem, který automaticky udržuje určitou teplotu. Přístroj disponuje vbudovaným zařízením pro ochranu před přehříváním (termovypínač), které vypíná ohřívač z elektrické sítě, když teplota vody dosáhne příliš vysoké hodnoty.

1. Zpětná pojistná klapka zabraňuje úplnému vyprázdnění přístroje při zastavení podávání studené vody z vodovodu. Ta chrání přístroj před zvýšením tlaku ve vodní nádrži do hodnoty vyšší než přípustná při režimu ohřívání (Při zvýšení teploty se voda rozšířuje a tlak se zvyšuje), vypuštěním zbytku drenážním otvorem.

Zpětná pojistná klapka nemůže chránit přístroj při podání z vodovody tlaku vyššího než nahlášeného pro tento přístroj.

V. MONTÁŽ A ZAPÍNÁNÍ

POZOR! NESPRÁVNÁ MONTÁŽ A PŘIPOJENÍ PŘÍSTROJE JSOU NEBEZPEČNÉ S TĚŽKÝMI DŮSLLEDKAMI NA ZDRAVÍ A DOKONCE SMRT SPOTŘEBITELŮ. TO TAKĚ MŮŽE DOVĚST K. POŠKOZENÍ JEJICH MAJEKTU, A TAKĚ TOHO TŘETÍCH OSOB ZPŮSOBENY ZE ZÁPLAVY, VÝBUCHU, POŽÁRU. Montáž, připojení k vodovodní sítí a připojení k elektrické sítí musí být prováděny kvalifikovanými technici. Kvalifikovaný technik je osoba, která má příslušné kompetence podle předpisů příslušného státu.

1. Montáž

Doporučuje se, aby montování přístroje bylo maximálně blízko míst, kde se bude používat teplá voda, aby se snížily tepelné ztráty v potrubí. Při montáži v koupelně se musí namontovat na místo, kde ho nebude oblévát voda ze sprchy nebo ze sprchy-sluchátka. Přístroj se zavěsí na nosné lišty namontované na jeho těleso (jestli ty nejsou připevněny k němu, se musí namontovat prostřednictvím přiložených šroubů). Zavěšení se uskutečnuje na dva háky (min. ∅ 10 mm) spolehlivě připevněné k stěně (nejsou zapojeny do sády na zavěšení). Konstrukce nosné lišty, při bojlerech s vertikální montáží je univerzální a umožňuje, aby vzdálenost mezi háky byla od 220 do 310 mm. (fig. 1a).

Za účelem vyhnutí se zapřičinění škod uživatelovi a třetím osobám, v případě poruchy v systému pro zásobování teplou vodou, je nutné, aby se přístroj montoval v prostorech s podlažní hydroizolací a s drenáží v kanalizaci. V žádném případě neumístňujte pod přístroj předměty, které nejsou vodovzdorné. Při montování přístroje v prostorech bez podlažní hydroizolace je nutné vyhotovit pod ním ochrannou vánu s drenáží ke kanalizaci.

Poznámka: ochranná vána není zapojena do sády, vybírá se uživatelem.

2. Připojení bojleru k vodovodu

Fig. 4a – pro vertikální montáž;

Kde: 1 – Vstupní trubka; 2 – pojistná klapka; 3 – redukční ventil (při tlaku ve vodovodu přes 0,6 MPa); 4 – uzavírací ventil; 5 – nálevka se spojením ke kanalizaci; 6 – hadice; 7 – Vypouštěcí kohoutek

Při připojení bojleru k vodovodu se musí brát v úvahu ukazující barevní znaky /prstence/ na trubkách: modrý – pro studenou /vstupující/ vodu, červený – pro hořkou / vystupující/ vodu.

Je povinné montování ochranného zařízení typu zpětná pojistná klapka (0,8 MPa), s kterým byl bojler koupený. Ta se umístňuje na vstup pro studenou vodu, v souladu s ručičkou na jeho tělese, která ukazuje směr vstupující vody. Nepřipouští se jiná zastavující armatura mezi klapkou a přístrojem.

Výjimka: Jestliže místní vyhlášky (normy) vyžadují použití jiného pojistného ventilu, nebo zařízení (odpovídající EN 1487 nebo EN 1489), toto musí být dokoupeno. Pro zařízení odpovídající EN 1487 musí být maximální uvedený pracovní tlak 0.7 MPa. Pro jiné bezpečnostní ventily, musí být tlak, na který jsou kalibrovány o 0.1 MPa nižší než tlak uvedný na výrobním štítku výrobku. V těchto případech zpětný pojistný ventil dodávaný s výrobkem nepoužívejte

Přítomnost jiných /starých/ zpětných pojistných klapek může zapříčinit poruchu vašeho přístroje a musí se odstranit.

Je nepřípustné používat jinou uzavírací armaturu mezi zpětnýmpojistným ventilem (pojistným zařízením) a výrobkem.

Klapka se nesmí zatáčet na závity s délkou přes 10 mm, v opačném prípadě to může zapříčinit poruchu vaší klapky a je nebezpečné áš prístroj.

Při bojlerech s vertikální montáží pojistná klapka musí být připojena ke vstupnému potrubí při odstraněném plastovém lu přístroje. Po namontování ten musí být v takovém postavení, jako izané na figuře 2.

Zpětný-pojistný ventil a potrubí od něj směrem k bojleru musí být chráněny před zamrznutím. Při drenáži hadicí – její volný konec být vždy odkrytý do atmosféry (nesmí být potopen). Hadice musí být chráněna před zamrznutím.

Plnění bojleru vodou se uskutečnuje otevřením kohoutu pro podání studené vody z vodovodu k němu a kohoutu hořké vody směšovací baterie. Po naplnění ze směšovače by měl začít téct nepřetržitý proud vody. Už můžete zavřít kohout teplé vody.

Když se musí bojler vyprázdnit, je povinné nejdřív vypnout elektrické napojení k němu. Uzavřete přívod vody do zařízení. Otevřete kohoutek teplé vody u vodovodní baterie. Otevřete vypouštěcí kohoutek 7 (obr. 4a a 4b), abyste vypustili vodu z ohřívače. Není-li vypouštěcí kohoutek nainstalován, ohřívač vody můžete vypustit přímo přes přívodní trubku, tím že ohřívač odpojíte od vodovodu.

Při odstranění příruby je normálně to, že vyteče pár litrů vody, které zůstaly ve vodní nádrži.

Při vypouštění vody se musí udělat opatření, aby vytékající voda nezapříčinila škody.

V případě, že tlak ve vodovodní síti převyšuje hodnotu uvedenou v odstavcí I výše, je nutná montáž redukčního ventilu. V opačném případě bude bojler využíván nesprávným způsobem. Výrobce nenese odpovědnost za problémy v důsledku nesprávného provozování přístroje.

3. Připojení k elektrické síti.

Před zapnutím elektrického napojení, se ujistěte zdá je přístroj plný vody.

3.1. Při modelech zásobených napájecí šňůrou spolu se zástrčkou, se připojení uskutečnuje vsunutím zástrčky do kontaktu.

Odpojení od elektrické cítě se uskutečnuje vypnutím zástrčky z kontaktu.

Zástrčka musí být správně připojena k samostatnému elektrickému okruhu zajištěnému pojistkou. Zástrčka musí být uzemněna.

3.2. Ohřívače vody vybavené napájecím kabelem bez zástrčky

Výrobek musí být připojen k vlastnímu elektrickému okruhu ve stacionární elektrické síti zabezpečeném pojistkou s uvedeným nominálním proudem 16A (20A pro výkon > 3700W). Spojení musí být trvalé – bez použití zástrčky. Elektrický okruh musí být zajištěn pojistkou s integrovaným zařízením zajištujícím rozdělení všech pólů v případě nadměrného napětí kategorie III.

Spojení vodičů napájecího kabelu výrobku musí být provedeno následovně:

• Vodič s hnědou barvou izolace – k vodiči fáze elektrické instalace (L)
- Vodič s modrou barvou izolace – k nulovému vodiči elektrické isntalace (N)
- Vodič s žluto-zelenou barvou izolace – k zemnícímu vodiči elektrické instalace 12

3.3. Ohřívač vody bez napájecího kabelu

Výrobek musí být připojen k vlastnímu elektrickému okruhu ve stacionární elektrické sití zabezpečeném pojistkou s uvedeným nominálním proudem 16A (20A pro výkon > 3700W). Připojení se provádí měděnými jednožilnými (tvrdými) vodiči – kabel 3x2,5 mm² pro celkový výkon 3000W (kabel 3x4.0 mm² pro výkon > 3700W).

Do elektrické kontury pro napájení přístroje se musí vbudovat zařízení zabezpečující odpojení všech pólů za podmínek nadměrného napětí kategorie III.

Aby se namontovalo napájecí elektrické vedení k bojleru je potřebné odstranit plastové víko (fig.2).

Zapojení napájecích vodičů musí být ve shodě s označením koncovek, v tomto sledu:

• fáze k označení A, nebo A1, nebo L, nebo L1.
  • nula k označení N (B nebo B1, nebo N1)
• Je povinné připojení pojistného vedení k šroubovému spojení, označené znakem 12

Po montáži se plastové víko má znovu vrátit na své místo!

Vysvětlivka k fig.3:

TS – termovypínač; TR/EC – termoregulátor/ elektronický blok; S – senzor; R – ohřívač; F – příruba;

VI. PROTIKOROZNÍ OCHRANA - HOŘČÍKOVÁ ANODA

Hořčíkový anodový protektor chrání vnitřní povrch vodní nádrže před korozí. Protektor je opotřebovatelný prvek, který podléhá periodické výměně. Vzhledem k dlouhodobému a bezporuchovému provozu Vašeho bojleru výrobce doporučuje periodickou prohlídku stavu hořčíkové anody způsobilým technikem a výměnu v případě potřeby, přičemž se toto může stát během periodické profylaxe přístroje. Za účelem uskutečnění výměny kontaktujte autorizované opravny!

VII. PRÁCE S PŘÍSTROJEM.

Tento přístroj má čtyří základní provozní režimy: „Stand by“, „Zahřívání“ - pro udržování zadané teploty, Smart Control – nepřetržitě samoučící se režim s automatickou volbou teploty zahřívání nezávisle na aktivním provozním režimu, a: „Smart Home“ – pro dálkový monitoring a řízení. Jako dodatečné výhody lze uvést zvukový signál při stisknutí tlačítka, ochrana bojleru před zamrznutím, funkce, funkci „Anti-Legionella“.

1. Zapnutí elektrického bojleru

Při prvním zapnutí výrobku se ujistětě, že je správně zapojen do elektrické sítě a je plný vody. Zapnutí bojleru se provádí pomocí zařízení, které je zabudováno do instalace a je popsáno v bodě 3.2 odstavce V nebo zapojením zástrčky do elektrické zásuvky (u modelů s napájecím kabelem a el. zástrčkou).

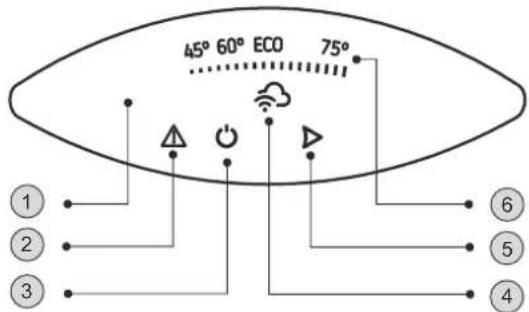

2. Popis ovládacího panelu přístroje

45° 60° ECO 75° ① ② ③ ④ ⑤ ⑥

Na ovládacím panelu se ukazuje informace o práci a stavu bojleru.

Označení tlačítek a prvků:

1 - Ovládací panel
2 - Indikátor registrovaného problému
3 - Tlačitko „Stand by”/ "ON"
4 - Indikátor Wi-Fi jednotky
5 - Tlačítko volby provozního režimu
6 - Indikator zadané a skutečné teploty vody

3. Nastavení a ovládání přístroje

Zapnutí elektronického ovládání přístroje

Stiskněte tlačítko ⏻, abyste zapnuli ovládání přístroje. Na ovládacím panelu se vizualizuje zadaný provozní režim.

ECO Power Cloud Play

Stiskněte opět tlačítko ⏻, abyste vypnuli elektronické ovládání. Aktivuje se režim „Stand By“ a přístroj přechází automaticky v režim „Proti zamrznutí“. Na ovládacím panelu zůstává podsvícené tlačítko ⏻, tlačítko ▶ a indikátor Wi-Fi spojení.

- Indikátor Wi-Fi spojení

Přístroje s vestavěným Wi-Fi komunikačním zařízením mohou být napojeny na systém dálkového ovládání a monitoringu v reálném čase. Prostřednictvím indikátoru Wi-Fi jednotky máte informaci o aktivnosti spojení. Indikátor svítí nepřetržitě, když je navázáno Wi-Fi spojení s přístrojem, a bliká, když je spojení přerušeno.

Lokální ovládání (Indoor)

Pro prístroje, navržené pro práci s lokálním spojením, bez potřeby internetového spojení, symbolem obliká.

Přístup k přístroji lze uskutečnit pomocí mobilních zařízení (telefonu, tabletu, počítače). Podrobné instrukce pro dálkovou práci s přístrojem najdete v návodu "Návod k použití integrovaného komunikačního modulu (Wi-Fi)", který je poskytnut v kompletaci Vašeho přístroje.

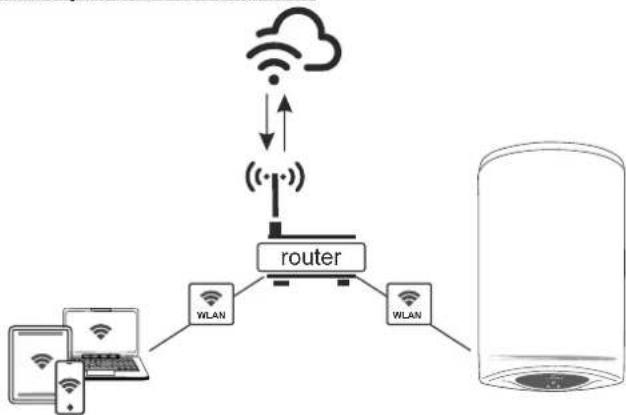

Ovládání přes Internet (Outdoor)

Pro přístroje, navržené pro práci s Wi-Fi sítěmi a se spojením s Internetem je indikátor označen symbolem -

Podrobné instrukce pro ovládání přístroje přes Internet najdete v návodu "Návod k použití integrovaného komunikačního modulu (Wi-Fi)", který je poskytnut v kompletaci Vašeho přístroje.

V případě, že na Vašem ovládacím panelu není indikátor Wi-Fi spojení, znamená to, že vlastníte bázový typ této řady výrobků. Můžete ovládat svůj přístroj v režimu „Ruční ovládání“ přes ovládací panel.

Pozor! Abyste vystoupili z režimu „pro dálkový monitoring a řízení“, musíte zmáčknout tlačitko▶.

•Režim „Ruční ovládání”

Ovládání v režimu „Ruční ovládání“ se děje tlačítkem ▶. Momentálně aktivní režim a momentální stav přístroje se ukazují prostřednictvím světelného indikátoru na ovládacím panelu.

Aktivní režim (zadaná teplota) a škála indikace teploty:

45°......

60°......

ECO......

75°......

Prostřednictvím tlačítka ▶ se volí provozní režim. Máte možnost zvolit jeden z čtyř režimů 45°C, 60°C, ECO nebo 75°C.

Pokaždé když stisknete toto tlačitko, se volí určitý režim v této posloupnosti: 45°C, 60°C, ECO nebo 75°C, jmenovitě:

Režimy 45°C

V tomto režimu zahřeje přístroj vodu do teploty cca 45°C.

Na ovládacím panelu podává světelný indikátor zpětnou vazbu o provedené volbě. Během zahrívání první sektor světelné škály bliká. Při dosažení zadané teploty sektor škály svítí nepřetržitě.

Režimy 60 °C

V tomto režimu zahřeje přístroj vodu do teploty cca 60°C.

Na ovládacím panelu podává světelný indikátor zpětnou vazbu o provedené volbě. Během zahřivání první a druhý sektor světelné škály blikaji. Během zahřivání vody do teploty 45°C první sektor svítí nepřetržitě a druhý sektor škály bliká nadále. Při dosažení zadané teploty (60°C) oba sektory škály začínají svítit nepřetržitě.

Režimy 75 °C

V tomto režimu zahřeje přístroj vodu do teploty cca 75 °C.

Na ovládacím panelu podává světelný indikátor zpětnou vazbu o provedené volbě. Během zahřívání první, druhý a třetí sektor světelné škály blikají. Během zahřívání vody do teploty 45°C první sektor svítí nepřetržitě, a druhý a třetí sektor škály blikají nadále. Během zahřívání vody do teploty 60°C první a druhý sektor svítí nepřetržitě a třetí sektor škály bliká nadále. Při dosažení zadané teploty (75°C) začíná celá škála svítit nepřetržitě.

Režimy ECO (samoučící se režimy)

Tento provozní režim je vhodný hlavně při zavedených návycích týkajících se spotřeby horké vody (příklad: koupete se každý den přibližně ve stejnou dobu). Pro provoz ohřívače vody v režimu „Eco“ mačkejte tlačitko ▶, dokud se na ovládacím panelu neobjeví světelná indikace ECO. První týden, během kterého je přístroj školen podle návyků domácnosti, se voda ohřívá až do 70°C. Po uplynutí této doby je maximální hodnota ohřevu vody v souladu se skutečnou potřebou.

Během zahřívání celá světelná škála bliká. Během zahřívání vody do teploty 45°C první sektor svítí nepřetržitě, a druhý a třetí sektor škály blikají nadále. Během zahřívání vody do teploty 60°C první a druhý sektor svítí nepřetržitě a třetí sektor škály bliká nadále. Při dosažení teploty 70°C začíná celá škála svítit nepřetržitě.

V režimech „ECO“ elektrický bojler vytváří vlastní provozní algoritmus, aby zajistil úsporu nákladů za energii, respektive aby snížil Vás účet za elektřinu, ale se zachováním maximálního komfortu při užívání.

Pozor! Elektrický bojler TESY, který vlastníte je v nejvyšší energetické třídě. Třída přístroje je garantována pouze při práci přístroje v režimu ECO "Eco smart", z důvodů značného šetření energie, kterého je dosahováno.

Princip práce: po volbě režimu „ECO“ přístroj prozkoumá vaše návyky a sám vyvine pro sebe týdenní program, takový, že Vám zajistí potřebné množství vody ve chvili, kdy tu vodu potřebujete, a zároveň dosáhne úspory energie a sniží Váš účet za elektrinu. Princip práce si vyžaduje jisté období samoúčení se, které trvá týden. Poté režim „ECO“ automaticky reprodukuje prozkoumaný provozní cyklus a začíná spořit energii, aniž narušuje Vaše pohodlí, definované na bázi Vaších prozkoumaných spotřebičem návyků. Přitom přístroj pokračuje i nadále ve sledování Vaších návyků a učí se nepřetržitě.

V případě, že často měníte své návyky, přístroj nebude schopen vytvořit zcela přesný algoritmus, který zaručí Vaše pohodlí a zajistí horkou vodu přesně tehdy, kdy ji potřebujete.

Poznámka: Při selhání napájení elektrinou zachovává přístroj svá nastavení až po dobu 12 hodin.

V případě potřeby zahrát jednorázově vodu do maximální teploty, při aktivovaném režimu „ECO“, zvolte režim 75°C. Při této změně bude algoritmus ECO zachován. Při zpětném vracení do režimu „ECO“ pokračuje práce ohřívače vody podle vypracovaného algoritmu.

•Funkce „Proti zamrznutí“

Funkce „Proti zamrznutí“ je aktivní při režimu „Stand By“.

Pokud hodláte neužívat ohřívač vody delší dobu, ochraňte jeho obsah před zamrznutím stisknutím tlačítka ⏻, abyste zaktivovali funkci "

Proti zamrznutí", přičemž bude ohřívač vody udržovat teplotu vody na úrovni cca 10°C.

POZOR: Sítové napájení přístroje musí být zapnuto. Bezpečnostní ventil a potrubí od něj k přístroji musí být zajištěny proti zamrznutí

●Funkce „OBNOVENÍ TOVÁRNÍHO NASTAVENÍ“ (FACTORY RESET)

Aby mohla být funkce aktivována, je důležité, aby byl bojler v režimu "Stand by". Funkce je aktivována přidržením tlačítek a na dobu minimálně 10 sekund. V této době musí zaznít dva zvukové signály. První je "test", a rozsvítí se všechny symboly na panelu a při pokračování ve stisku tlačítek se ozve druhý signál, který již vyznačuje, že přístroj byl uveden zpět do továrního nastavení.

•Funkce „Anti-Legionella“

Nízká teplota vody v bojleru vytváří příznivé prostředí pro vývoj mikroorganismů, zejména bakterie Legionella, která může být mimořádně nebezpečná pro lidský organizmus.

Funkce „Anti-Legionella“ / Dezinfekce je inovativní funkce a zapíná se automaticky za účelem ochrany bojleru před vznikem bakterií v teplé vodě.

Pokud v průběhu 7 dní nedosáhne voda v ohřívači vody teploty 65°C, se spustí funkce „Anti-Legionella“. Voda v ohřívači vody se zahřeje na 65°C a tato teplota se udrží po dobu 60 minut.

4. Zaznamenané problémy

Pokud bude v zařízení zjištěn problém, všechny symboly zhasnou. Symbol ⚠ se rozsvítí na panelu a začne blikat. Současně se ohřívač přístroje vypne (přístroj zastaví ohřev) a indikace provozního režimu zhasne. Jednotlivé chyby jsou kódovány různým počtem bliknutí symbolu (blikne N krát a zhasne na 2 vteřiny).

Seznam chyb a jejich kódy:

Kód chyby / počtem bliknutí/		Název chyby
1 chyba	1 Spodní snímač je přerušen
2 chyba	2 Spodní snímač má zkrat
3 chyba	3 Vrchní snímač je přerušen
4 chyba	4 Vrchní snímač má zkrat
5 chyba	5 Ohřívač zapnut nasucho.
6 chyba	6 Nastavení data a času.

Pozor! Pokud bude v zařízení zjištěn problém "chyba 6": Je potřeba vyhledat bezdrátovou síť vysílanou bojlerem: xxxxxxx" a připojit se k ní.

Poznámka: Jestliže se Vám zobrazí některá z výše uvedených chyb, prosíme, spojte se autorizovaným servisem! Servisy jsou uvedeny v záručním listě.

VIII. PERIODICKÁ ÚDRŽBA

Při normální práci bojleru, pod vlivem vysoké teploty se na povrch ohřívače usází vápenec /tzv. kotelní kamen/. Toto zhoršuje výměnu tepla mezi ohřívačem a vodou. Teplota na povrchu ohřívače a v pásmu kolem něho se zvyšuje. Vzniká charakteristický šum /vody, která začíná vřít/. Termoregulátor se začíná zapínat a vypínat častěji. Je možná "klamná" aktivace pojistky teploty. Proto výrobce toho přístroje doporučuje na každé 2 roky profylaxi Vašeho bojleru autorizovaným opravujícím střediskem nebo opravující bází. Tato profylaxe musí obsahovat čistění a prohlídku anodového protektoru (při bojlerech se sklo-keramickým krytím), který v případě potřeby vyměnit novým.

Pro čištění výrobku použijte vlhký hadřík. Nepoužívejte abrazivní čistící prostředky nebo čistící prostředky obsahující ředidlo. Nepolévejte výrobek vodou.

Výrobce nenese odpovědnost za všechny následky vyplývající z nedodržení toho návodu.

Pokyny v souvislosti s ochranou životního prostředí

Staré elektrické přístroje jsou recyklovatelné odpady a nepatří proto do domáciho odpadu! Chceme vás timto požádat, abyste aktivně příspěli k podpoře ochrany přírodních zdrojů a životního prostředí, a odevzdali tento přístroj na k tomu určených sběrných místech.

1. Na prírubu je namontovaný elektrický ohrievač. Pri bojleroch so sklo- keramickým krytím je namontovaný i horčikový protektor.

3. Pripojení k elektrické síti.

Pred zapnutím elektrického napojení, sa uistite či je prístroj plný vody.

3.1. Pri modeloch zásobených napájacou šnúrou spolu so zástrčkou, sa pripojenie uskutočnuje vsunutím zástrčky do kontaktu.

3.2. Bojler s priloženým napájacím káblom bez zástrčky

Napájacie káble musia byť v súlade s označením na svorkách takto:

Po montáži sa plastový vrchnák má znovu vrátit na svoje miesto!

Vysvetlivka k fig.3:

TS – termovypínač; TR/EC – termoregulátor/ elektronický blok; S – snímač; R – ohrievač; F – prírub.

SK

VI. PROTIKORÓZNA OCHRANA - HORČÍKOVÁ ANÓDA

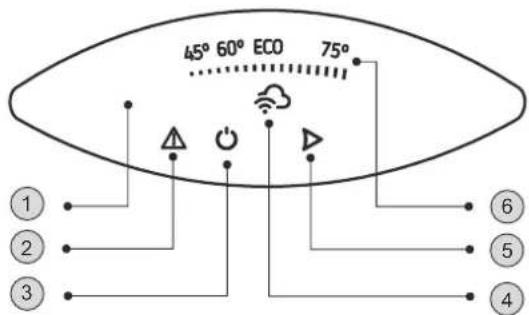

2. Schéma ovládacieho panelu zariadenia

45° 60° ECO 75° ① ② ③ ⑥ ⑤ ④

Označenie tlačidiel a ovládacích prvkov:

3. Nastavenia a ovládanie spotrebiča Zapnutie elektronického ovládania spotrebiča

Podržaním tlačidla ♦ zapnete ovládanie spotrebiča. Na ovládacom paneli sa zobrazí nastavený prevádzkový režim.

ECO Power Cloud Play

Opätovným podržaním tlačidla ⏻ vypnete elektronické ovládanie. Aktivizuje sa režim "Stand By" a spotrebič automaticky prejde na režim "Proti zamrznutiu". Na ovládacom paneli sa rozsvieti tlačidlo ⏻, tlačidlo ▶ a indikátor pripojenia Wi-Fi.

V režimoch " ECO " si elektrický ohrievač vody vypracuje vlastný algoritmus práce, aby zaručil úsporu nákladov na energiu a v dôsledku toho zníži Váš účet za elektrinu, ale zachová aj maximálne pohodlie pri používaní.

①, čím spustíte funkciu "Proti zamrznutiu" a ohrievač vody udržuje teplotu vody cca 10 °C.

4. Registrované problémy

Zoznam chýb a ich kódov:

ECO režiimid (iseõppiv režiim)
