KASUTUSJUHEND ModEco Cloud 50 Tesy

TESY tiim önnitleb Teid önnestunud ostu puhul. Loodame, et Teie uus seade muudab Teie kodu mugavamaks.

Käesoleva tehnilise kirjelduse ja kasutusjuhendi eesmärk on tutvustada Teid könealuse tootega ning selle öige paigaldamise ja kasutamisega. Need juhised on möeldud ka kasutamiseks kvaliftseeritud hooldustehnikutele, kes teostavad esialgse paigalduse ning vötavad seadme rikke puhul selle lahti ja parandavad ära. Käesolevas juhendis sisalduvate juhiste ja soovituste järgimine on ostja huvides ning kujutab endast ühte garantiitingimust, mis on esitatud garantiikaardil.

Palun arvestage sellega, et käesoleva juhendi instruktsioone kinnipidamine on eelköige ostja huvi pärast, kuid koos sellega on ka see üks garantiikaardil antud garantiitingimustest, selleks, et ostja võiks tasuta garantiiteenindust kasutada. Tootja ei vastuta seadise vigastuste ja võimalike kahju eest, mis on tekitatud kasutamise ja/või paigaldamise tulemusena, mis ei vasta selle juhendi instruktsioonidele ja juhistele. Elektriboiler vastab normide EN 60335-1 ja EN 60335-2-21 nõudmistele.

I. ETTENÄHTUD KASUTUSALA

Seade on ette nähtud kuuma vee tootmiseks koduses majapidamises, mis on varustatud veetorustikuga, milles olev surve ei tõuse üle 6 bar (0,6 MPa). Seadis on mõeldud kasutamiseks ainult kaetud ruumides, kus temperatuur ei lange alla 4°C ning ei ole mõeldud pidevas kestvas režiimis töötada.

Seadis on mõeldud töötada piirkondades, kus vee kõvadus on kuni 10°dH. Juhul kui paigaldatakse kõvema vee piirkonda, on võimalik väga kiire paekivi sadestuste kogunemine, mis tekitavad tüüpilist müra soojendamisel ning kiire elektriosavigastus. Kõvema vee piirkondade jaoks soovitatakse seadise iga aasta paekivi sadestustest ära puhastada ja kuni 2 kW kütja võimsusega kasutada.

II. TEHNILISED ANDMED

1. Nimimaht, liitrit - vt seadme andmesilti.
2. Nimipinge, volti - vt seadme andmesilti.
3. Tarbitav nimivõimsus - vt seadme andmesilti.
4. Nimirõhk - vt seadme andmesilti

See ei ole veetorustiku rõhk. See on saadetise peale märgitud rõhk ja on seotud turvalisuse standartide nõuetega.

1. Boileri tüüp - suletud tüüpi soojusakumulatsiooniga boiler, soojusisolatsiooniga.

2. Päeva elekrti tarbimine – vaata Lisa I

3. Märgitud laadimisprofil – vaata Lisa I
4. Segatud vee kogus 40 kraadiga V40 – vaata Lisa I
5. Termostaadi maksimaalne temperatuur – vaata Lisa I
6. Vaikimisi sätitud temperatuuri seadmised – vaata Lisa I
7. Energia efektiivsus vee soojendamisel – vaata Lisa I

III. TÄHTSAD JUHISED

• Boileri asukoht peab olema vähemalt tavalise tuleohutuskindlusega ruumides.
• Enne küttekeha sisselülitamist veenduge alati, et boiler on täidetud veega.

TÄHELEPANU! SEADME EBAÕIGE PAIGALDUS JA ÜHENDAMINE TEEVAD SELLE OHTLUKUKS TÕSISTE TERVISE TAGAJÄRJETEGA JA SEE VÕIB OLLA ISEGI KASUTAJATELE SURMAV. SEE VÕIB KA OLLA KAHJULIK KASUTAJATE LE JA KOLMANDATE ISIKUTE VARALE, TEKITATUD UPUTUSE, PLAHVATUSE VÕI TULEKAHJU TULEMUSENA. Paigaldus, damine torustikuga ja liitumine elektrivõrguga peavad olema tehtud kvalifitseeritud tehnikute poolt. Kvalifitseeritud k on isik, kel on vastavad oskused vastava riigi siseriiklike öigusnormide kohaselt

• Boileri ühendamisel elektrivörku pöörake tähelepanu kaitsemaanduse öigele ühendamisele.
• Kui on olemas võimalus temperatuuri langemiseks alla 0 °C, tuleb boiler täielikult tühjendada, tõstes üles kaitse-ja tagasilöögiklapi hoova(vt osas IV jaotises 2 „Boileri toruühendused“ kirjeldatud protseduuri).
• Vee soojenduse režiimi kasutamisel on normaalne, et vett kaitseklapi drenaaži avast tilkuda. See tuleb avatud atmosfääri suunda jäetud lasta. Köik abinöud joostud koguse äraviimiseks või kogumiseks võtta kahjude vältimiseks ning tuleb paragrahvi V punktis 2 nimetatud nõudeid mitte rikkuda. Klapp ja sellega seotud elemendid peavad külmetamise eest kaitstud olema.
• Seadise soojendamise ajal on võimalik seadisest vihin tulla (keetmisvesi). See on normaalne ja ei näita vigastust. Aja jooksul võimendub vihin ja selle tulemusena on paekivi kogunemine. Müra kõrvaldamiseks on vaja seadise ära puhastada. See teenus ei sisaldu garantiiteeninduses.
• Tagamaks boileri korralikku toimimist tuleb kaitse- ja tagasilöögiklapi perioodiliselt üle vaadata ja puhastada. Ventiil ei tohi olla ummistunud ning väga kareda vee puhul tuleb seda reeglipäraselt puhastada kogunenud katlakivist. See teenus ei kuulu garantiiajal teostatava korralise hoolduse alla.

Keelatud on mis tahes muudatuste tegemine boileri konstruktsioonis ja elektriskeemis. Kui selliseid muudatusi on tehtud garantiiaja kestel, kaotab garantii otsekohe kehtivuse. Muudatused tähendavad mis tahes tootja monteeritud elementide eemaldamist, lisaseadmete ühendamist boileri külge ja elementide vahetamist funktsiooniga muude elementide vastu, millel puudub tootja heakskiit.

• Kui seadme toitejuhe on kahjustatud (kui selline on olemas), peab ohu vältimiseks selle välja vahetama seadme tootja, hoolduskeskus või vastava pädevusega isik.
• Seadis on mõeldud kasutada alla ja üle 8-aastaste laste ja vähenenud füüsiliste, tunnete või vaimuvõimega inimeste poolt või ilma kogemuseta ja teadmiseta inimeste poolt, kui nad oleksid järelevalve all või juhatatud vastavalt seadise turvalisele kasutamisele ja nad saaksid aru ohtudest, mis võivad tekkida.
• Seadisega ei pea lapsed mängima.
• Seadise puhastamine ja teenindamine ei pea toimuma ilma järelevalveta laste poolt.

IV. APRAKSTS UN DARBOJAS

TESY tiim önnitleb Teid önnestunud ostu puhul. Loodame, et Teie uus seade muudab Teie kodu mugavamaks.

Käesoleva tehnilise kirjelduse ja kasutusjuhendi eesmärk on tutvustada Teid könealuse tootega ning selle öige paigaldamise ja kasutamisega. Need juhised on möeldud ka kasutamiseks kvaliftseeritud hooldustehnikutele, kes teostavad esialgse paigalduse ning vötavad seadme rikke puhul selle lahti ja parandavad ära. Käesolevas juhendis sisalduvate juhiste ja soovituste järgimine on ostja huvides ning kujutab endast ühte garantiitingimust, mis on esitatud garantiikaardil.

Palun arvestage sellega, et käesoleva juhendi instruktsioone kinnipidamine on eelkõige ostja huvi pärast, kuid koos sellega on ka see üks garantiikaardil antud garantiitingimustest, selleks, et ostja võiks tasuta garantiiteenindust kasutada. Tootja ei vastuta seadise vigastuste ja võimalike kahju eest, mis on tekitatud kasutamise ja/või paigaldamise tulemusena, mis ei vasta selle juhendi instruktsioonidele ja juhistele. Elektriboiler vastab normide EN 60335-1 ja EN 60335-2-21 nõudmistele.

I. ETTENÄHTUD KASUTUSALA

Seade on ette nähtud kuuma vee tootmiseks koduses majapidamises, mis on varustatud veetorustikuga, milles olev surve ei tõuse üle 6 bar (0,6 MPa). Seadis on mõeldud kasutamiseks ainult kaetud ruumides, kus temperatuur ei lange alla 4°C ning ei ole mõeldud pidevas kestvas režiimis töötada.

Seadis on mõeldud töötada piirkondades, kus vee kõvadus on kuni 10°dH. Juhul kui paigaldatakse kõvema vee piirkonda, on võimalik väga kiire paekivi sadestuste kogunemine, mis tekitavad tüüpilist müra soojendamisel ning kiire elektriosavigastus. Kõvema vee piirkondade jaoks soovitatakse seadise iga aasta paekivi sadestustest ära puhastada ja kuni 2 kW kütja võimsusega kasutada.

II. TEHNILISED ANDMED

1. Nimimaht, liitrit - vt seadme andmesilti.
2. Nimipinge, volti - vt seadme andmesilti.
3. Tarbitav nimivõimsus - vt seadme andmesilti.
4. Nimirõhk - vt seadme andmesilti

See ei ole veetorustiku rõhk. See on saadetise peale märgitud rõhk ja on seotud turvalisuse standartide nõuetega.

1. Boileri tüüp - suletud tüüpi soojusakumulatsiooniga boiler, soojusisolatsiooniga.

2. Päeva elekrti tarbimine – vaata Lisa I

3. Märgitud laadimisprofil – vaata Lisa I
4. Segatud vee kogus 40 kraadiga V40 – vaata Lisa I
5. Termostaadi maksimaalne temperatuur – vaata Lisa I
6. Vaikimisi sätitud temperatuuri seadmised – vaata Lisa I
7. Energia efektiivsus vee soojendamisel – vaata Lisa I

III. TÄHTSAD JUHISED

• Boileri asukoht peab olema vähemalt tavalise tuleohutuskindlusega ruumides.
• Enne küttekeha sisselülitamist veenduge alati, et boiler on täidetud veega.

TÄHELEPANU! SEADME EBAÖIGE PAIGALDUS JA ÜHENDAMINE TEEVAD SELLE OHTLUKUKS TÖSISTE TERVISE TAGAJÄRJETEGA JA SEE VÖIB OLLA ISEGI KASUTAJATELE SURMAV. SEE VÖIB KA OLLA KAHJULIK KASUTAJATE LE JA KOLMANDATE ISIKUTE VARALE, TEKITATUD UPUTUSE, PLAHVATUSE VÖI TULEKAHJU TULEMUSENA. Paigaldus, damine torustikuga ja liitumine elektrivörguga peavad olema tehtud kvalifitseeritud tehnikute poolt. Kvalifitseeritud k on isik, kel on vastavad oskused vastava riigi siseriiklike öigusnormide kohaselt

• Boileri ühendamisel elektrivörku pöörake tähelepanu kaitsemaanduse öigele ühendamisele.
• Kui on olemas võimalus temperatuuri langemiseks alla 0 °C, tuleb boiler täielikult tühjendada, tõstes üles kaitse-ja tagasilöögiklapi hoova(vt osas IV jaotises 2 „Boileri toruühendused“ kirjeldatud protseduuri).
• Vee soojenduse režiimi kasutamisel on normaalne, et vett kaitseklapi drenaaži avast tilkuda. See tuleb avatud atmosfääri suunda jäetud lasta. Köik abinõud joostud koguse äraviimiseks või kogumiseks võtta kahjude vältimiseks ning tuleb paragrahvi V punktis 2 nimetatud nõudeid mitte rikkuda. Klapp ja sellega seotud elemendid peavad külmetamise eest kaitstud olema.
• Seadise soojendamise ajal on võimalik seadisest vihin tulla (keetmisvesi). See on normaalne ja ei näita vigastust. Aja jooksul võimendub vihin ja selle tulemusena on paekivi kogunemine. Müra kõrvaldamiseks on vaja seadise ära puhastada. See teenus ei sisaldu garantiiteeninduses.
• Tagamaks boileri korralikku toimimist tuleb kaitse- ja tagasilöögiklapi perioodiliselt üle vaadata ja puhastada. Ventiil ei tohi olla ummistunud ning väga kareda vee puhul tuleb seda reeglipäraselt puhastada kogunenud katlakivist. See teenus ei kuulu garantiiajal teostatava korralise hoolduse alla.

Keelatud on mis tahes muudatuste tegemine boileri konstruktsioonis ja elektriskeemis. Kui selliseid muudatusi on tehtud garantiiaja kestel, kaotab garantii otsekohe kehtivuse. Muudatused tähendavad mis tahes tootja monteeritud elementide eemaldamist, lisaseadmete ühendamist boileri külge ja elementide vahetamist funktsiooniga muude elementide vastu, millel puudub tootja heakskiit.

• Kui seadme toitejuhe on kahjustatud (kui selline on olemas), peab ohu vältimiseks selle välja vahetama seadme tootja, hoolduskeskus või vastava pädevusega isik.
• Seadis on mõeldud kasutada alla ja üle 8-aastaste laste ja vähenenud füüsiliste, tunnete või vaimuvõimega inimeste poolt või ilma kogemuseta ja teadmiseta inimeste poolt, kui nad oleksid järelevalve all või juhatatud vastavalt seadise turvalisele kasutamisele ja nad saaksid aru ohtudest, mis võivad tekkida.
• Seadisega ei pea lapsed mängima.
• Seadise puhastamine ja teenindamine ei pea toimuma ilma järelevalveta laste poolt.

IV. KIRJELDUS JA TÖÖPÖHIMÖTE

Seade koosneb korpusest ja põhjaäärikust (vertikaalseks paigaldamiseks mõeldud boilerite puhul) või külgäärikutest (horisontaalseks paigaldamiseks mõeldud boilerite puhul), plastikust kaitsepaneelist ja kaitseklapist.

1. Korpus koosneb terasmahutist (veepaagist) ja kestast (välisest koorikust), mille vahel on soojusisolatsioon - ökoloogiliselt puhas suure tihedusega polüuretaanvaht ning kahest torust keermega G½" - üks neist (tähistatud sinise röngaga) külma vee sissevooluks ja teine (tähistatud punase röngaga) kuuma vee väljavooluks.

• Valmistatud süsinikterasest ja kaitstud korrosiooni eest klaaskeraamilise kattekihiga
  • Valmistatud roostevabast terasest

Vertikaalsed boilerid võivad olla varustatud sisseehitatud soojusvahetustoruga (boileritoruga). Boileritoru sisend ja väljund asuvad külgedel ning kujutavad endast G 3/4" keermega torusid.

1. Äärik on varustatud elektri-küttekeha ja termostaadiga. Klaaskeraamilise kattekihiga boileri küttekehad on varustatud magneesiumist kaitseanoodiga.

Boilerit kasutatakse paagis oleva vee kuumutamiseks ja seda juhib termostaat, mis automaatselt hoiab seadistatud temperatuuri. Termostaadil on sisseehitatud ohutusseadis, mis lülitab boileri kütte välja, kui temperatuur boileris saavutab piirväärtuse.

1. Kaitse- ja tagasilöögiklapp takistab seadet täieliku tühjenemise eest juhul kui külma vee varustus on katkenud. Samuti kaitseb ventiil seadet surve tõusu eest üle lubatud piiri vee kuumenemise käigus (Surve kasvab koos temperatuuri tõusuga), vabastades üleliigse surve läbi väljalaskeava.

Kaitse- ja tagasilöögiklapp ei saa kaitsta seadet juhul kui surve veevärgis tõuseb üle seadme jaoks lubatud piiri.

V. PAIGALDAMINE JA SISSELÜLITAMINE

TÄHELEPANU! SEADME EBAÖIGE PAIGALDUS JA ÜHENDAMINE TEEVAD SELLE OHTLUUKUKS TÖSISTE TERVISE TAGAJÄRJETEGA JA SEE VÖIB OLLA ISEGI KASUTAJATELE SURMAV. SEE VÖIB KA OLLA KAHJULIK KASUTAJATE VARALE JA KOLMANDATE ISIKUTE VARALE, TEKITATUD UPUTUSE, PLAHVATUSE VÖI TULEKAHJU TULEMUSENA. Paigaldus, ühendamine torustikuga ja liitumine elektrivörguga peavad olema tehtud kvalifitseeritud teknikute poolt. Kvalifitseeritud teknik on isik, kel on vastavad oskused vastava riigi siseriiklike öigusnormide kohaselt

1. Paigaldamine

Soovitame paigaldada seadme kuuma vee kasutuskoha lähedusse, et vähendada soojuskadusid torudes. Kui seade paigaldatakse vannituppa, tuleb välistada seadme märjakssaamine duši kasutamisel. Seade kinnitatakse seinale paigaldusnurgikute abil, mis kinnitatakse seadme korpuse külge (kui nurgikud ei ole boileri kere külge kinnitatud, tuleb need sinna kaasasolevate poltide abil kinnitada. Seadme riputamiseks kasutatakse kahte konksu (läbimööduga vähemalt 10 mm) (ei kuulu seadme tarnekomplekti). Paigaldusnurgikud boileri vertikaalseks paigaldamiseks on universaalse konstruktsiooniga ja lubavad kasutada konksude vahet 220 kuni 310 mm - joonis 1a.

Et ära hoida veekahjustusi kasutajale ja kolmandale isikule törgete tekkimisel kuumaveesüsteemis, peab paigaldusruumi põrand olema varustatud hüdroisolatsiooni ja torudrenaaziga. Ärge hoidke boileri all mitte mingil juhul vett mittekannatavaid esemeid. Juhul kui paigaldusruumis ei ole põrandal hüdroisolatsiooni, tuleb seadme alla paigaldada kaitsenõu koos torudrenaaziga.

Hoiatus: seadme tarnekomplektis ei ole kaitsenõud ning kasutaja peab selle ise hankima.

2. Boileri ühendamine veetorustiku külge

Joonis 4a - vertikaalse paigalduse jaoks.

Tähised: 1. sisendtoru; 2. kaitseklapp; 3 röhualandusklapp (kui surve veevärgis on 0,6 MPa); 4 - stoppventiil; 5 - kanalisatsioonisüsteemiga ühendatud lehter; 6 - voolik; 7 - Tühjenduskraan

Boileri ühendamisel veetorustikuga pidage silmas torude värvilisi märgistusi: sinine: külma (siseneva) vee jaoks; punane: kuuma (väljuva) vee jaoks.

Boileriga kaasasoleva tagastusklapi külgeühendamine on kohustuslik. Kaitse- ja tagasilöögiklapp tuleb monteerida külma vee sisenemistoru külge, pidades kinni klapi kerele stantsitud noole suunast (peab vastama siseneva vee suunale). Kaitse- ja tagasilöögiklapi ja boileri vahele ei tohi monteerida mingeid täiendavaid kraane ega ventiile.

Erand: Kui kohalikud regulatsioonid (normid) nõuavad muude kaitseklapi või seadme kasutamist (vastavalt EN 1487 või EN 1489), siis tuleb see lisana osta. EN 1487 vastavatele seadiste jaoks peab maksimaalne töörõhk 0.7 MPa olema. Muude kaitseklappide jaoks peab rõhk millele on kalibreeritud olema 0.1 MPa alla seadise sildi markeeritud rõhku. Sellistel juhtudel ei pea seadise juurde vastastikku kättetoimetatavat kaitseklappi kasutama

Muud tüüpi (nt vanade) kaitse- ja tagasilöögiklapi kasutamine või olemasolu võib seada ohtu Teie boileri ning need tuleb seetõttu ldada.

Muud pidurdavat töörista ei lasta vastastiku kaitseklapi (kaitseseadme) ja seadise vahel.

Kaitse- ja tagasilöögiklapi keeramine otsakute külge pikemalt kui 10 mm ei ole lubatud; vastasel juhul võivad need vigastada klappiustada Teie seadet.

Vertikaalselt monteeritavate boilerite kaitseklapi ühendamisel siseneva toruga peab seadme plastikust kaitsepaneel olema ldatud. Peale monteerimist peaks see olema Pildil 2 näidatud dis.

Vastastik kaitseklapp ja torustik sellest boilerisse peavad kaitstud olema külmetamise eest. Voolikuga drenaazi juhul peab vaba ots avatud atmosfääri suunda (mitte vajutud) olema. Voolik peab ka ud olema külmetamise eest.

Kui avate kraani, mis ühendab seadet külmaveetorustikuga ning segisti kuumaveekraani, täidab segisti boileri veega. Kui boiler on veega täitunud, peab segistist (kuumavee poole pealt) hakkama voolama ühtlane veejuga. Nüüd võite segisti sulgeda.

Kui soovite boilerit tühjendada, peate köigepealt välja lülitama selle küttekeha. Vee pealevool veevärgist tuleb esmalt katkestada ning segisti kuumaveekraan avada. Kraan 7 (joonised 4a) tuleb avada, et vesi boilerist välja voolaks. Kui sellist kraani ei ole torustikku paigaldatud, saab vee välja lasta järgmiselt:

• mudelid, millel on hoovaga kaitseklapp – vee väljalaskmoseks boilerist tõstke kaitse-/tagasilöögiklapi hooba. Vesi vooblab välja kaitse-/tagasilöögiklapi tühjendsusavast;
• mudelid, millel on hoovaga kaitseklapp – vee saab välja lasta otse boileri poitetorust, lahutades boiler eenevalt veevägist.

Kui eemaldate ääriku, jookseb välja veel mitu liitrit boilerisse jäänud vet; see on täiesti normaalne.

Võtke tarvitusele meetmed kaitsmaks põrandat väljalasketorust nirisenud vee eest.

Juhul kui rõhk torustiku süsteemis ületab paragrahvis I nimetatud väärtust, siis on vaja vähendavat ventiili paigaldada, muidu boiler ei oleks öigesti kasutatud. Tootja ei vastuta probleemide eest, mis tekivad seoses seadme ebaõige kasutamisega.

3. Boileri ühendamine elektrivörku.

Enne toite sisselülitamist veenduge, et boiler on vett täis.

3.1. Mudelid, mille toitekaabel on varustatud pistikuga, lülituvad sisse pistiku torkamisel pistikupesasse.

Nende väljalülitamine toimub pistiku väljatömbamisega pesast.

Juhul kui rõhk torustiku süsteemis ületab paragrahvis I nimetatud väärtust, siis on vaja vähendavat ventiili paigaldada, muidu ei oleks öigesti kasutatud.

3.2. Varustatud elektrivarustuse juhtmega ilma pistikuga veekeetjad Seadis peab ühendatud olema eraldi statsionaarse elektriinstallatsiooni elektriringiga, mis on kindlustatud kuulutatud nominaalse elektrivooluga 16A (20A võimsuse > 3700W korral) kaitsjaga. Ühendus peab püsiv olema, ehk ilma pistiku ühendamisteta. Elektriring peab olema kindlustatud kaitsjaga ja sisse ehitatud seadmega, mis tagab köikide poolte lahti ühendamist kategooria III ülepingutuse korral.

Seadise elektrivarustuse juhtmete ühendamine tuleb toimuda:

• Pruuni isolatsiooni juhe: elektriinstallatsiooni faasijuhtmega (L)
• Sinine isolatsiooni juhe: elektriinstallatsiooni neutraalse juhtmega (N)
• Kollase-rohelise juhe: elektriinstallatsiooni kaitsejuhtmega 12 .

3.3. Veekeetja ilma elektrivarustuse juhtmeta

Seadis peab ühendatud olema eraldi statsionaarse elektriinstallatsiooni elektriringiga, mis on kindlustatud kuulutatud nominaalse elektrivooluga 16A (20A võimsuse > 3700W korral) kaitsjaga. Ühendamine toimub vaskjuhtmetega (kövade juhtmetega): juhe 3x2,5 mm² kogu 3000W võimsuse jaoks (juhe 3x4.0 mm² > 3700W võimsuse jaoks).

Seadet toitvas elektrivörgus peab olema seade, mis lubab köikide pooluste väljalülitamist kategooria III ülepinge puhul.

Toitejuhtme ühendamiseks boileri külge eemaldage plastkaas (Joonis 2). Tarnimisjuhtide ühendamine peab olema vastavalt klemmide markeerimisele:

• faasijuht – A või A1 või L või L1 tähisisele;
• neutraalne – N (B või B1 või N1) tähisele.
• Kaitsemaandus peab kindlasti olema ühendatud kruvi alla, millel on tähis 12 .

Pärast ühendamist pange plastkate tagasi oma kohale!

Selgitused joonise 3 juurde: TS - termolüliti; TR/EC - termoregulaator/Elektroonilise reguleerimisseadmega; S - sensor ; R - küttekeha; F - äärik;

EE

VI. KORROSIOONIVASTANE MAGNEESIUMANOOD

Magneesiumanood aitab kaitsta veepagi sisepinda korrosiooni eest. Anood on element, mis on ette nähtud kulumiseks ja mis kuulub perioodilisele asendamisele. Boileri pikaajalise ja avariideta kasutuse huvides soovitab tootja, et kvalifitseeritud hooldustehnik kontrolliks perioodiliselt magneesiumanoodi seisukorda ja vahetaks selle vajaduse korral välja ning et see toimuks koos boileri ennetava hooldusega. Anoodi vahetuseks pöörduge lähima volitatud teeninduskeskuse poole!

VII. KASUTAMINE.

Sel seadmel on neli „Stand by“ põhirežiimi: „Soojendamine“ – seadistatud temperatuuri hoidmiseks, „Smart Control“ – pidevalt iseõppiv režiim automaatse soojendamise temperatuuri valimisega, olenemata aktiivsest töörežiimist ja „Smart Home“ – kaugjärelevalve ja kaugjuhtimise jaoks.

Lisaoptsioonidena võib meenutada helisignaali nuppudele vajutades, boileri kaitsmist külmumise eest, „Anti-Legionella“ funktsiooni.

1. Elektriboileri sisselülitamine

Enne aparaadi esmast sisselülitamist kontrollige, kas aparaat on öigesti ühendatud elektrivörguga ja täis vett. Boileri sisselülitamine toimub seadme kaudu, mis on sisse ehitatud installatsioonis, nagu kirjeldatud paragrahvi V, punktis 3.3 või pistik pistikupesaga ühendamine (kui mudel on kaabli ja pistikuga).

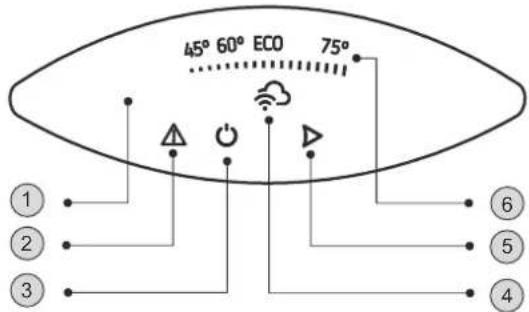

2. Aparaadi juhtimiseks juhtpaneeli kirjeldus

45° 60° ECO 75° ① ② ③ ⑥ ⑤ ④

Seadme juhipaneelil on info boileri seisundist. Nuppude ja elementide tähistus:

① - Juhipaneel
2 - Registreeritud vea näitaja
3 - „Stand by“/ „ON“ nupp;
4 - WiFi-mooduli näitaja
5 - Töörežiimi valimise nupp
6 - Seadistatud ja tegeliku veetemperatuuri näitaja

3. Seadme seadistused ja juhtimine

Seadme elektroonilise juhtimise sisselülitamine

Vajutage ⏻ nupule seadme juhtimise sisselülitamiseks. Juhipaneelil visualiseerub seadistatud töörežiim.

ECO Power Cloud Play

Vajutage ⏻ nupule elektroonilise juhtimise väljalülitamiseks. Režiim „Stand By“ aktiveerub ja seade lülitab end automaatselt sisse „Kaitse külmumise eest“ funktsiooni. Juhipaneelile jääb valgustatud nupp ⏻, nupp ▶ ja WiFi-ühenduse näitaja.

•WiFi-ühenduse näitaja

Seadmed, mil on sisseehitatud WiFi-sidevahendit, saavad end ühendada kaugjuhtimis- ja kaugjärelevalvesüsteemi reaalajas. WiFi-mooduli näitaja kaudu on Teil infot ühenduse aktiivsuse kohta.

Näitaja põleb pidevalt, kui on loodud WiFi-ühendus seadmega ja vilgub, kui ühendus on katkestatud.

Kohalik juhtimine (Indoor)

Seadmetel, mis on ettenähtud töötada kohaliku ühendusega, ilma et oleks vaja interneti ühendust, Sümbol nakkab vilkuma.

Juurdepääs seadmesse saab luua mobiilseadmete (telefoni, tableti, arvuti) kaudu. Üksikasjalikke juhised seadme kaugjuhtimise kohta leiate käsiraamatust, mis on tarnitud Teie seadme komplektis - "Juhised sisseehitatud traadita WiFi-kommunikatsiooni mooduli kasutamiseks".

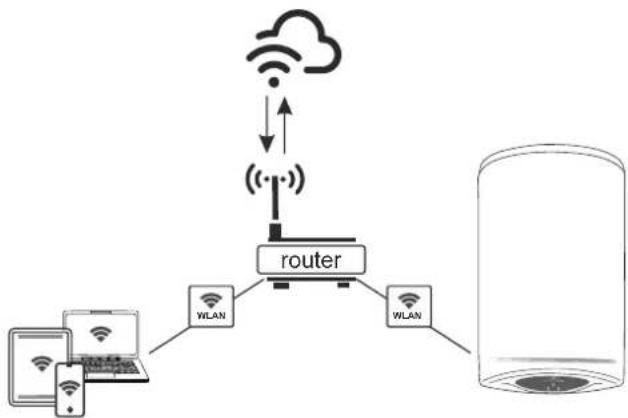

Juhtimine interneti kaudu (Outdoor)

Seadmetel, mis on ettenähtud töötada WiFi-vörkudega ja interneti ühendusega, on näitaja sümboliga sesindatud.

Üksikasjalikke juhised seadme juhtimise interneti kaudu kohta leiate käsiraamatust, mis on tarnitud Teie seadme komplektis - "Juhised sisseehitatud traadita WiFi-kommunikatsiooni mooduli kasutamiseks".

Juhul, kui WiFi-ühenduse näitaja puudub Teie juhipaneelil, siis on Teil selle valiku seadmete põhimudelit. Siis saate Teie seadet juhtida „Käsitsi juhtimine“ režiimis juhipaneeli kaudu.

Tähelepanu! „Kaugjärelevalve ja kaugjuhtimise jaoks“ režiimist välja minemiseks sisselülitamiseks tuleb vajutada nupule ▶.

•„Käsitsi juhtimine“ režiim

Juhtimine „Käsitsi juhtimine“ režiimis toimub ▶ nupuga. Seadme aktiivne režiim ja olemasoleva seisund on näidatud juhipaneelil valgusnäitaja kaudu.

Aktiivne režiim (seadistatud temperatuur) ja temperatuuri näidustuse skaala:

45°......

60°......

ECO......

75°......

▶ nupu kaudu valitakse töörežiim. Te saate ühe neljast režiimi valida: 45 kraadi, 60 kraadi, ECO või 75 kraadi.

Igakord, kui vajutate sellele nupule, valitakse režiim järjestuses, mis läheb üle 45 kraadi, 60 kraadi ECO või 75 kraadi järgnevalt:

45 kraadi režiimid

Selles režiimis soojendab seade vett kuni umbes 45 kraadini.

Juhupaneelil annab valgusnäitaja tagasisideme tehtud valiku kohta. Soojendamise ajal vilgub esimene valgusskaala sektor. Seadistatud temperatuuri jõudmisel, põleb skaala sektor pidevalt.

60 kraadi režiimid

Selles režiimis soojendab seade vett kuni umbes 60 kraadini.

Juhupaneelil annab valgusnäitaja tagasisideme tehtud valiku kohta. Soojendamise ajal vilgub valgusskaala esimene ja teine sektor. Vee soojendamisel 45 kraadini, põleb esimene sektor pidevalt ning teine skaala sektor vilgub edasi.

Seadistatud temperatuuri (60 kraadini) jöudmisel, põlevad mölemad skaala sektorid pidevalt.

75 kraadi režiimid

Selles režiimis soojendab seade vett kuni umbes 75 kraadini.

Juhupaneelil annab valgusnäitaja tagasisideme tehtud valiku kohta. Soojendamise ajal vilgub valgusskaala esimene ja teine sektor. Vee soojendamisel 45 kraadini, põleb esimene sektor pidevalt ning teine ja kolmas skaala sektorid vilguvad edasi. Vee soojendamisel 60 kraadini, põleb ka teine sektor pidevalt ning kolmas skaala sektor vilgub edasi.

Seadistatud temperatuuri (75 kraadini) jõudmisel, põleb terve skaala pidevalt.

See töörežiim on sobiv köigepealt kindlate harjumuste olemasolu korral soojavee tarbimise suhtes (näide: Te käite duši all iga päev umbes samal kellaajal). Veesoojendi „Eco“ režiimis töötamiseks vajutage ▶ nupule kuni valguse näidustuse ECO ilmumiseni juhipaneelil. Esimese nädala jooksul, mil toimub seadme iseöppe majapidamise harjumuste järgi, saab vesi kuni 70 kraadini soojendatud. Pärast seda aega on maksimaalne vee soojendamise väärtus tegeliku vajaduse järgi.

Soojendamise ajal vilgub terve valgusskaala. Vee soojendamisel kuni 45 kraadini, põleb esimene sektor pidevalt ja teine ja kolmas skaala sektorid vilkuvad edasi. Vee soojendamisel 60 kraadini, põleb ka teine sektor pidevalt ning kolmas skaala sektor vilgub edasi.

70 kraadini jõudmisel, põleb terve skaala pidevalt.

„ECO“ režiimides töötab elektriboiler oma tööalgoritmi välja energiakulude säästmiseks ja seega Teie elektriarve vahendamiseks, aga mugavust säilitamiseks maksimaalselt töötamise ajal.

Tähelepanu! Teie oma elektriboileril TESY on maksimaalselt körge energiaklass. Aparaadi energiaklass on tagatud üksnes aparaadi töötamisel ECO („Öko targ“) režiimis, oluliste energiasäästude pärast, mis tekkivad.

Töötamisviis: pärast „Öko“ („Eco“) režiimi valimist õpib seade Teie harjumused ära ja töötab ise nädalaprogrammi välja, et Teile vajaliku veekoguse tagada vastaval hetkel, mil Teil on seda vaja ning ka energiasäästu tagada ja Teie elektriarve vähendada. Töötamisviis vajab iseõppe aega, mis kestab üks nädal ja pärast seda kordab „Eco“ režiim automaatselt väljauuritud töötsükli ning hakkab energiasäästu koguda, ilma et Teie mugavust rikkuda, mis on arvutatud Teie väljauurimise harjumuste baasil. Seade uurib Teie harjumusi edasi ja õpib end ise pidevalt.

Juhul, kui Te Teie harjumusi tihti muudate, ei saaks seade päris täpset algoritmi välja töötada, mis tagaks Teie mugavuse ja soojavee täpselt hetkel, mil Teil oleks seda vaja.

Märkus: Elelktrivarustuse katkestamise korral salvestab seade seadistused kuni 12 tunni jooksul.

Kui on vaja ühekordsest veesoojendamisest maksimaalse temperatuurini, aktiveeritud ECO režiimi korral, valige 75 kraadi režiimi. Algoritm on salvestatud sel muutusel. ECO režiimi tagasiminekul töötab veesoojendi edasi väljatöötatud algoritmi järgi.

• „Kaitse külmumise eest“ funktsioon

„Kaitse külmumise eest“ funktsioon on aktiivne „Stand By“ režiimis.

Kui Te ei kavatse veesoojendit pikaks ajaks kasutada, tuleb selle sisu külmumise eest kaitsta ⏻ nupule vajutamisega "aitse külmumise eest" funktsiooni aktiveerimiseks ning veesoojendi hoiab umbes 10 kraadi veetemperatuuri.

TÄHELEPANU: Aparaadi elektrivarustus peab olema sisselülitatud. Kaitseklapp sellest väljuv boilerile torustik tuleb indlustatud külmetamise vastu.

• „VAIKIMISE SEADISTUSTE TAGASTAMINE“ funktsioon

Selle funktsiooni saavutamiseks on tähtis, et boiler oleks „Ootamisrežiimis" ("Stand by"). See rakendatakse ⏻ ja ► hoidmise kaudu vähemalt 10 sekundiks. Nende 10 sekundi jooksul peate kaks helisignaali kuulda. Esimene helisignaal on „katse”, siis juhipaneelil põlevad köik sümbolid ja nuppude edasi hoidmisel kuulate teist signaali, mis juba näitab, et te olete aparaadi vaikimisi seadistustesse tagastanud.

•„Anti-Legionella“ funktsioon

Madal veetemperatuur boileris loob soodsa keskkonna mikroorganismide ja eriti Legionella bakteri elamiseks, mis võib olla vaga ohtlik inimorganismile.

Anti-Legionella / Desinfektsiooni funktsioon on innovatiivne funktsioon ja lülitab end ise sisse, et boilerit kaitsta soojavees olevate bakterite kasvamise eest.

Kui 7 päeva jooksul veesoojendis olev vesi ei jõua 65 kraadi, lülitab Anti-Legionella funktsioon end ise sisse. Veesoojendis olev vesi soojeneb kuni 65 kraadini ja hoiab seda temperatuuri 60 minuti jooksul.

4. Registreeritud vead

Seadme registreeritud vea korral kustuvad köik sümbolid. Sümbol pöleb paneelil ja hakkab vilkuma. Üheaegselt seadme soojendi lülitab end ise välja (seade löpetab soojendamist) ja töörežiimi näidustus kustub. Erinevad vead on kodeeritud erineva sümboli arvu vilkumisega (vilgub N korda ja kustub 2 sekundiks).

Vigade ja nende koodide loetelu:

Vea kood Vea nimetus

1 lampeggio errore 1 Alumine andur on katkestatud

2 lampeggi errore 2 Alumisel anduril on lühisvoolu

3 lampeggi errore 3 Ülemine andur on katkestatud

4 lampeggi errore 4 Ülemisel anduril on lühisvoolu

5 lampeggi errore 5 Soojendi on kuivalt sisselülitatud

6 lampeggi errore 6 Kuupäeva ja kellaaja seadistamine

Tähelepanu! Seadme registreeritud vea korral "errore 6": Te peate boileri poolt levitatava eetri juhtmeta vörgu üles leidma: xxxxxxxx" ja sellega ühendama.

Märkus: Kui visualiseerub üks ülespool toodud vigadest, palun, et te võtaksite ühendus autoriseeritud remonditöökojaga! onditöökojad on märgitud garantiikaardil.

VIII. KORRALINE HOOLDUS

Boileri tavalise kasutamise korral sadestub küttekeha pinnale kaltsiumiühendite kiht (nn katlakivi). See halvendab soojuse edastamist küttekehalt veele. Küttekeha temperatuur võib tõusta väga kõrgeks. Selle tunnuseks on termoregulaatori sagedasem sisse-/väljalülitumine. Termokaitse võib anda valerakendusi. Selliste nähtuste ärahoidmiseks soovitab tootja iga kahe aasta järel teostada boileri ennetava hoolduse pädeva hooldustehniku poolt. See ennetav hooldus peab sisaldama puhastust, anoodikaitse seisukorra kontrolli (klaaskeraamilise kattega boilerite puhul) ja vajaduse korral anoodi väljavahetamist.

Seadise puhastamiseks kasutada märga rätikut.Mitte kasutada abrasiivi või lahusti sisaldavaid puhastusvahendeid. Seadise peale mitte vett kallata.

Tootja ei vastuta köikide tagajärgede eest, mis on tekkinud käesoleva instruktsiooni mitte pidamise töttu.

Keskkonna kaitse juhend

Vanad elektri aparaadid koosnevad hinnalistest materjalidest ja seoses sellega ei tohi neid valja visata koos igapaevase sodiga! Palume Teie aktiivset kaastegevust looduslike ressursside ja keskkonna kaitsel ja andke aparaat organiseeritud ostupunktidesse.

Keskkonna kaitse juhend

Vanad elektri aparaadid koosnevad hinnalistest materjalidest ja seoses sellega ei tohi neid valja visata koos igapaevase sodiga! Palume Teie aktiivset kaastegevust looduslike ressursside ja keskkonna kaitsel ja andke aparaat organiseeritud ostupunktidesse.
