MODE D'EMPLOI ModEco Cloud 50 Tesy
FR CHAUFFE-EAU ÉLECTRIQUE 78-81 Manuel d'utilisation et de stockage
TESY vous remerci d'avoir choisi notre produit.
Nous espérons que cet appareil contribuera à améliorer le confort dans votre maison.
Cette description technique et le manuel d'instruction servent à décrire le principe de fonctionnement de notre produit, les conditions de son installation correcte et son bon fonctionnement. Le manuel d'Instruction est destiné au technicien qualifié qui effectuera l'installation de l'appareil, le démontage et la réparation en cas de défauts de fonctionnement.
Notez que le respect des instructions dans la présente notice est exclusivement du bénéfice au profit de l'acheteur, mais en même temps c'est l'une des conditions essentielles mentionnées dans la carte de garantie concernant la validité du service de garantie. Le fabricant ne peut pas être tenu responsable en cas des pannes et des dommages possibles, provoqués par l'utilisation et/ou le montage inadéquats dus au non-respect des instructions dans cette notice. Le chauffe-eau électrique est conforme aux normes EN 60335-1, EN 60335-2-21.
1. FONCTIONNEMENT
Cet appareil est conçu pour produire efficacement de l'eau chaude sanitaire à l'usage domestique dans des maisons où la pression de l'eau en fonctionnement ne dépasse pas 6 bars (0,6 MPa). Il est exclusivement destiné à l'utilisation dans des locaux fermés et chauffés où la température ne tombe pas en dessous de 4°C. Il n'est pas conçu pour fonctionner comme un chauffe eau électrique instantané en continuation. Cet appareil est conçu pour fonctionner dans régions où la dureté de l'eau ne dépasse pas 10° dH.
S'il soit installé dans une région où l'eau est plus "dure" l'accumulation très rapide
de dépôts de calcaire est possible. Cette accumulation devient la cause d'un bruit spécifique pendant la chauffe et la détérioration rapide de l'équipement électrique. Pour les régions où l'eau est plus «dure» il est recommandé de détartrer l'appareil chaque année, et d'utiliser un élément chauffant dont la puissance ne dépasse pas 2 kW.
II. CARACTÉRISTIQUES TECHNIQUES
- Capacité nominale du chauffe-eau, exprimée en litres - voir la plaque signalétique
- Tension nominale - voir la plaque signalétique
- Puissance nominale - voir la plaque signalétique
- Pression nominale - voir la plaque signalétique
Ce chiffre n'indique pas la pression de l'eau en fonctionnement dans la tuyauterie. Elle indique la pression de propre fonctionnement de l'appareil mément aux exigences des normes de sécurité.
- Type - chauffe-eau à accumulation, avec isolation thermique
- Consommation journalière d'électricité – voir Annexe I
- Profil de charge nominale - voir Annexe I
- Volume d'eau chaude mitigée à 40°C V40 en litres - voir Annexe I
- Température maximale du thermostat - voir Annexe I
- Température réglage préétabli d'usine - voir Annexe I
- Efficacité énergétique de la production d'eau chaude sanitaire - voir Annexe II
III. CONSIGNES DE SECURITE
- Le chauffe-eau doit être installé en respectant les consignes de sécurité incendie
- Ne jamais mettre le chauffe-eau sous tension avant de vous assurer que l'appareil est plein d'eau
ATTENTION! L'INSTALLATION ET LE BRANCHEMENT INCORRECT DE L'APPAREIL RISQUENT D'ENTRAINER DES CONSEQUENCES GRAVES POUR LA SANTE ET PEUT PROVOQUER MEME LA MORT DES UTILISATEURS. CECI PEUTEMENT ENDOMMAGER LEUR PROPRIETE, AINSI QUE CELLE DES TIERS, A LA SUITE D'INONDATIONS, EXPLOSIONS OU L'installation, le raccordement au réseau d'eau et le raccordement au réseau électrique doivent être effectuées par techniciens qualifiés. Un technicien qualifié signifie une personne qui a des compétences appropriées selon la mentation de l'état concerné
- Portez une attention élevée pour raccorder correctement fil de protection (modèles équipés d'un cordon d'alimentation sans fiche).
- S'il y existe un risque de baisse de la température au dessous de 0°C, vidangez le chauffe-eau (voir les instructions p. V, paragraphe 2 « Raccordement hydraulique »).
- En fonctionnement (mode de chauffe) un faible écoulement d'eau par l'orifice de drainage de la soupape de sécurité est normal. Elle doit être laissée ouverte à l'aire. Afin de prévenir tout dommage causé par l'eau, il faut prendre des mesures pour l'enlèvement ou la collecte de l'eau d'écoulement tout en respectant les dispositions de p.2 paragraphe V.
- Pendant la chauffe, l'appareil peut émettre un léger bruit analogue à celui d'une bouilloire. Ce bruit est normal et ne traduit aucun défaut de l'appareil. Avec le temps le bruit devient plus fort à cause de l'accumulation de calcaire.
- Pour éliminer le bruit il est nécessaire de nettoyer l'appareil. Le service de garantie ne couvre pas cette procédure.
- Afin de garantir le bon fonctionnement de votre chauffe-eau effectuez l'examen et le nettoyage régulier du clapet anti-retour. Dans les régions où l'eau est très « dure » procédez à l'enlèvement du calcaire accumulé. Le service de garantie ne couvre pas cette procédure.
Il est strictement interdit de faire tout type de changement ou modification dans le schéma d'installation électrique du chauffe-eau. La présence d'une modification entraîne l'annulation de la garantie. Toute ression d'éléments intégrés, l'installation de matériel supplémentaire, le remplacement d'éléments avec rouges non référencées par le fabricant peut sera considéré comme une modification.
- Si le cordon d'alimentation (modèles de chauffe-eau muni d'un tel) est endommagé il doit être remplacé par le service après vente ou des personnes de qualification similaire afin d'éviter un danger
- Cet appareil est destiné à être utilisé par des enfants de 8 ans et majeurs et par des personnes ayant des capacités psychophysiques sensorielles réduites, une expérience ou des connaissances insuffisantes, sous la surveillance et les instructions d'un responsable de leur sécurité.
• Assurez-vous que les enfants ne jouent pas avec. - Le nettoyage et l'entretien de l'appareil ne doit pas être effectué par des enfants sans la surveillance d'une personne adulte et informée.
IV. DESCRIPTIF ET PRINCIPE DE FONCTIONNEMENT
L'appareil se compose d'un corps, une bride dans la partie inférieure /chauffe-eau vertical/ ou sur la coté / chauffe-eau horizontal/, un capot plastique et un clapet anti-retour.
- Le corps se compose d'un réservoir en acier (ballon d'eau) et une enveloppe extérieure. Un matériel isolant de mousse de polyuréthane à haute densité est placé entre eux. Il y a deux raccordements avec filetage G½" - un pour l'entrée de l'eau froide (bague bleu) et un pour la sortie de l'eau chaude (bague rouge). Le réservoir interne peut être:
- ballon d'eau en acier noir protégé par un revêtement émaillé ou en émail vitrifié
• ballon d'eau en acier inoxydable
Les chauffe-eaux verticaux peuvent être équipés avec un échangeur de chaleur (serpentin). L'entrée et la sortie de la serpentine sont disposées latéralement - Il y a raccordements avec filetage G 3/4".
- Un dispositif de chauffage électrique est connecté sur la bride. Les chauffe-eaux avec revêtement en émail vitrifié sont équipés d'une anode en magnésium intégrée.
La résistance sert à chauffer l'eau dans le réservoir. Elle est commandée par le thermostat, qui effectue le réglage de la température. L'appareil est équipé d'un dispositif intégré de protection contre la surchauffe (thermocouple), qui coupe le courant si la température atteinte soit trop élevé.
- La soupape de sécurité empêche la vidange complète de l'appareil si l'arrivée d'eau froide soit coupée. Il protège l'appareil contre l'augmentation dangereuse de la pression dans le réservoir d'eau. (Quand la température de l'eau se lève, son volume augmente, augmente aussi la pression dans le réservoir) en permettant la sortie d'une certaine quantité d'eau à travers le trou de drainage.
La soupape de sécurité ne peut pas protéger l'appareil si la pression de l'eau en fonctionnement dans la tuyauterie est plus haute que de fonctionnement propre de l'appareil, indiqué sur la plaque létique.
V. MONTAGE ET MISE EN FONCTIONNEMENT
ATTENTION! L'INSTALLATION ET LE BRANCHEMENT INCORRECT DE L'APPAREIL RISQUENT D'ENTRAINER DES CONSEQUENCES GRAVES POUR LA SANTE ET PEUT PROVOQUER MEME LA MORT DES UTILISATEURS. CECI PEUT EGALEMENT ENDOMMAGER LEUR PROPRIETE, AINSI QUE CELLE DES TIERS, A LA SUITE D'INONDATIONS, EXPLOSIONS OU FEUX. L'installation, le raccordement au réseau d'eau et le raccordement au réseau électrique doivent être effectuées par des techniciens qualifiés. Un technicien qualifié signifie une personne qui a des compétences appropriées selon la réglementation de l'état concerné
1. Montage
Positionnez le chauffe-eau le plus près possible des points d'utilisation d'eau chaude pour diminuer les pertes thermiques. En cas d'installation dans la salle de bain vous devez le positionner à l'abris des projections d'eau. Fixation au mur - l'appareil s'accroche contre le mur à l'aide de la console de fixation sur son corps. Il s'accroche sur deux supports muraux (min F 10 mm) solidement fixés au le mur (non inclus dans le kit d'accrochage). Les dimensions de la console de fixation pour le montage vertical du chauffe-eau sont universelles permettant une distance entre les supports entre 220 et 310mm - fig. 1a.
Installez l'appareil dans une pièce où le sol est imperméabilisé et il y existe un drainage raccordé au réseau des eaux usées pour éviter les dommages dans votre maison ou aux tiers si un dysfonctionnement dans le système d'alimentation a lieu. Ne placez pas des objets non-imperméabilisés sous le chauffe-eau. Si vous installez un chauffe-eau dans une pièce où le sol n'est pas imperméabilisé, un bac de récupération d'eau, raccordé au réseau des eaux usées, doit être obligatoirement installé sous l'appareil.
Note: le bac de recuperation d'eau n'est pas inclus dans le kit, le client doit l'acheter separement.
1 - arrivée d'eau froide, 2 - clapet anti-retour, 3 - soupape de réduction de pression (si la pression de l'eau en fonctionnement est supérieure à 0,6 MPa), 4 - valve d'arrêt, 5 - entonnoir pour raccordement à l'égout, 6 - tuyau flexible, 7 - robinet de vidange
Les tubulures sont repérées par des marques (bagues) en bleu - eau froide (d'arrivée) et rouge - eau chaude (de sortie) qui sont à respecter impérativement.
L'installation du clapet anti-retour fourni avec l'appareil est impérative. Il doit être connecté sur l'arrivée d'eau froide en respectant le sens de la flèche qui montre la direction d'écoulement d'eau d'arrivée.
Exception: Si les régulations (les normes) locaux exigent le montage d'une soupape de sécurité ou dispositif de protection différents (conformement aux normes EN 1487 ou EN 1489), ce dispositif doit être acheté séparément. Les dispositifs conformes à la norme EN 1487 exigent une pression maximale de fonctionnement égale à 0.7 MPa. Pour les autres soupapes de sécurité la pression calibrée doit être inférieure de 0.1 MPa à celle indiquée sur la plaque signalétique de l'appareil. Dans ce cas l'installation de la soupape de sécurité fournie avec l'appareil est interdite.
Le montage d'un dispositif d'arrêt entre le clapet anti-retour (dispositif de sécurité) et l'appareil est strictement interdit.
La présence d'autres soupapes de sécurité (usagés) peut entraîner des dommages à votre appareil. Démontez les dispositifs usagés.
Le vissage du clapet anti-retour sur un filetage dont la longueur dépasse 10 mm est strictement interdit. Cela peut entraîner des mages à votre soupape de sécurité, ce qui est dangereux pour votre reil.
Le montage vertical du chauffe-eau exige d'enlever le panneau plastique pour connecter le clapet anti-retour sur l'arrivée d'eau. Une fois installé il doit se trouver dans la position montré sur fig.2.
Le clapet anti-retour et les tuyaux de la canalisation menant vers le chauffe-eau doivent être protégés contre le gel. S'il est utilisé un flexible de drainage, son extrémité libre doit être ouverte à l'aire (ne tre immergée sous l'eau). Le tuyau flexible doit aussi être protégé de le gel.
Le remplissage du chauffe-eau s'effectue par l'ouverture du robinet situé sur le tuyau d'alimentation en eau froide et du robinet d'eau chaude du mélangeur. Lorsque de l'eau commencera à couler de façon uniforme du mélangeur, cela signifiera que le réservoir est plein. Donc, vous pouvez fermer le robinet d'eau chaude.
Quand il est nécessaire à vider le réservoir, il faut d'abord couper l'alimentation en électricité du chauffe-eau. Interrompez l'arrivée d'eau à l'appareil. Ouvrez le robinet à eau chaude du robinet mélangeur. Ouvrez le robinet 7 (figure 4) pour couler toute la quantité d'eau par le chauffe-eau. Au cas où dans l'installation n'est pas installé un robinet de ce genre, le chauffe-eau peut être vidangé directement par le tuyau d'entrée et tout d'abord d'être retiré de la conduite d'eau.
Au cours de démontage de la bride il est normal à voir écouler quelques litres de l'eau, restés dans la cuve.
Si le drain doivent être prises pour éviter les dommages causés par des fuites d'eau.
Si la pression dans la tuyauterie de raccordement est supérieure à celle indiquée sous paragraphe I en haut, l'installation d'une soupape de réduction de pression est nécessaire, sinon le chauffe-eau ne fonctionnera pas correctement. Le fabricant décline toute responsabilité en cas de dommages résultant d'une exploitation inadéquate.
3. Raccordement électrique.
Avant de mettre le chauffe-eau sous tension, assurez-vous que l'appareil est rempli d'eau.
3.1. Chauffe-eaux équipés d'un cordon d'alimentation avec fiche.
Pour connecter le chauffe-eau à l'alimentation électrique branchez le cordon d'alimentation dans une prise de courant.
Pour couper l'alimentation électrique vers le chauffe-eau débranchez le cordon d'alimentation de la prise de courant.
La prise de courant doit être raccordé à un circuit électrique séparé de l'installation électrique fixe, muni d'un fusible de protection. Oit être mise à terre.
3.2. Chauffe-eaux équipés d'un cordon d'alimentation sans fiche
L'appareil doit être raccordé à un circuit électrique séparé de l'installation électrique fixe, muni d'un fusible de protection de 16A courant nominal (20A pour une puissance > 3700W). Le raccord doit être permanent - sans fiche ni prise de courant. Le circuit d'alimentation doit être muni d'un dispositif de protection intégré qui assure l'isolation de l'ensemble des pôles dans le cas de surtension catégorie III.
Le branchement des fils dans le cordon d'alimentation doit être effectué comme il suit:
- Raccorder le fil marron au conducteur phase de l'installation électrique (portant la lettre „L“)
- Raccorder le fil bleu au conducteur neutre de l'installation électrique (portant la lettre „N“)
- Raccorder le fil jaune/vert au conducteur de protection de l'installation électrique (portant le symbole 12 .
3.3. Chauffe-eau sans cordon d'alimentation
L'appareil doit être raccordé à un circuit électrique séparé de l'installation électrique fixe, muni d'un fusible de protection de 16A courant nominal (20A pour une puissance >3700W). Le raccordement doit être effectué avec des fils rigides de cuivre - câble 3x2, 5 mm² pour une puissance totale de 3000W (câble 3x4.0 mm² pour une puissance >3700W).
Le circuit d'alimentation doit être muni d'un dispositif de protection intégré qui assure l'isolation de l'ensemble des pôles dans le cas de surtension catégorie III.
Pour connecter le chauffe-eau à l'alimentation électrique vous devez enlever le capot plastique (fig.2)
Les câbles d'alimentation doivent être branchés sur chaque borne indiquée comme il suit:
• le fil de phase à symbole A ou A1 ou L ou L1
• le fil de neutre à symbole N (B ou B1 ou N1)
- La connexion du fil de protection au raccord fileté, marqués avec le signe est impératif 12 .
FR
Après le raccordement remonter le capot plastique!
TS - thermocouple; TR/EC - molette de régulation/ bloc électronique; S - sonde; R - résistance; F - bride
VI. PROTECTION CONTRE LA CORROSION - ANODE EN MAGNESIUM
L'anode en magnésium sert à protéger l'intérieur du ballon d'eau contre la corrosion. Elle se détruit avec le temps et il faut la remplacer. Son remplacement est pour le compte du client. Un examen régulier de l'usure de l'anode par un technicien agréé est recommandé pour assurer la longue vie et le bon fonctionnement de votre chauffe-eau. Pour effectuer le remplacement, contacter un service agréé ou un technicien qualifié!
VII. MODE D'EMPLOI
Cet appareil dispose de quatre modes de fonctionnement principaux: « Veille », « Chauffage » - pour maintenir la température définie, « Smart Control » - un mode d'auto-apprentissage continu avec sélection automatique de la température de chauffage quel que soit le mode de fonctionnement actif et : « Smart Home » - pour une surveillance et un contrôle à distance.
Les options supplémentaires qui sont offertes ce sont la présence d'un bip sonore lorsque vous enfoncez les boutons, la protection antigel du chauffe-eau, la fonction « Anti-légionelles ».
1. Mise en marche du chauffe-eau
Avant de mettre le chauffe-eau sous tension assurez-vois que l'appareil est raccordé correctement au réseau d'alimentation électrique et il est plein d'eau. Le chauffe-eau peut être mis en fonctionnement depuis un dispositif intégré dans l'installation électrique, décrit dans paragraphe 3.3 du point V ou en branchant le câble d'alimentation dans la prise de courant (si votre modèle est équipé d'une fiche).

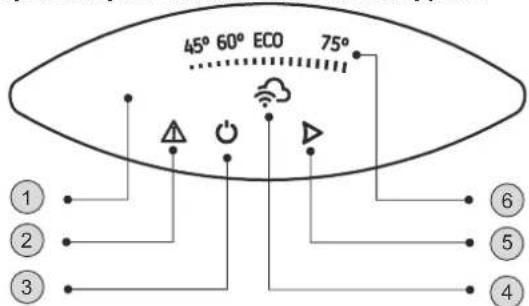

2. Description du panneau de commande de l'appareil
1 - Panneau de contrôle
2 - Indicateur /voyant/ d'un problème enregistré
3 - Bouton /voyant/ « Veille » /„Standby"/ "ON";
4 - Indicateur /voyant/ du module Wi-Fi
5 - Bouton pour le choix du mode de fonctionnement
6 - Indicateur /voyant/ de la température de consigne de l'eau et de la température réelle de l'eau.
3. Réglages et commande de l'appareil Branchement de la commande électronique de l'appareil
Appuyez le bouton ⏻ pour brancher la commande de l'appareil. Sur le panneau de contrôle apparaît de mode de travail prédéfini.
- Indicateur /voyant/ de la connexion Wi-Fi
Les appareils dotés d'une unité de communication Wi-Fi intégrée peuvent se connecter à un système de contrôle et de surveillance à distance en temps réel. Grâce à l'indicateur /voyant/ du module Wi-Fi, vous avez des informations sur l'activité de la connexion. Le voyant s'allume en permanence lorsqu'il existe une connexion Wi-Fi à l'appareil et clignote lorsque la connexion est déconnectée.
Pour les appareils conçus pour fonctionner avec une connexion locale sans nécessiter de connexion Internet, le symbole - clignote.
L'appareil est accessible via des appareils mobiles (téléphone, tablette, ordinateur). Vous trouverez des instructions détaillées sur le fonctionnement à distance de l'appareil dans le manuel "Notice d'utilisation de module de communication intégré (Wi-Fi)" fourni avec votre appareil.

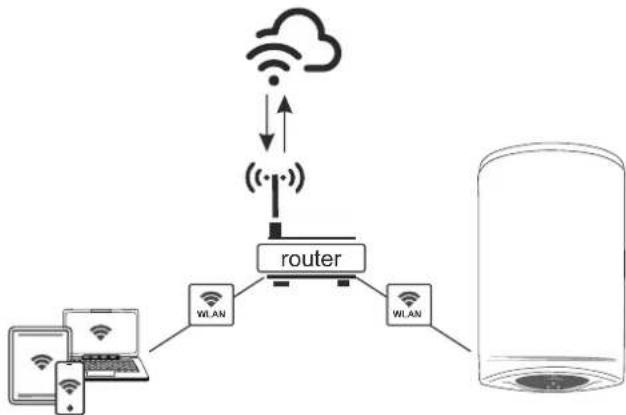

Commande par Internet (Outdoor)
Pour les appareils conçus à travailler avec des réseaux à Wi-Fi et une connexion avec l'internet, l'indicateur /voyant/ est présenté avec le symbole -
Vous trouverez des instructions détaillées sur le fonctionnement à distance de l'appareil dans le manuel "Notice d'utilisation de module de communication intégré (Wi-Fi)" fourni avec votre appareil.
Si l'indicateur /voyant/ Wi-Fi n'est pas disponible sur votre panneau de commande, vous disposez d'un modèle de base pour cette gamme d'appareils. Vous pouvez gérer votre appareil en mode « Commande manuelle » via le panneau de contrôle.
Attention! Pour quitter le mode « pour une surveillance et un contrôle à distance » vous devez appuyer la touche ▶.
La commande dans le mode « Commande manuelle » est effectuée par le bouton ▶. Le mode actif et l'état actuel de l'appareil sont indiqués par un voyant sur le panneau de contrôle.
Mode actif (température de consigne /préréglée/) et échelle d'affichage de la température:
| 45°...... | 60°...... | ECO...... | 75°...... |
Le bouton ▶ permet de sélectionner le mode de fonctionnement. Vous pouvez choisir parmi quatre modes de fonctionnement : 45 °C, 60 °C, ECO ou 75 °C:
Chaque fois que vous appuyez sur cette touche, un mode est sélectionné dans la séquence comme suit : 45 °C, 60 °C, ECO ou 75 °C :
Mode 45 °C
Dans ce mode, l'appareil chauffera l'eau à une température d'environ 45°C.
Sur le panneau de contrôle, le voyant indique la sélection effectuée. Pendant l'échauffement, le premier secteur de l'échelle lumineuse clignote. Lorsque la température définie est atteinte, le secteur de l'échelle est allumé en permanence.
Mode 60 °C
Dans ce mode, l'appareil chauffera l'eau à une température d'environ 60°C. Sur le panneau de contrôle, le voyant indique la sélection effectuée. Pendant l'échauffement, les premier et deuxième secteurs de l'échelle lumineuse clignotent. Lorsque l'eau est chauffée à 45°C, le premier secteur reste allumé en permanence et le second secteur de l'échelle continue à clignoter. Lorsque la température de consigne /préréglée/ (60°C) est atteinte, les deux secteurs de l'échelle s'allument en permanence.
Mode 75 °C
Dans ce mode, l'appareil chauffera l'eau à une température d'environ 75°C. Sur le panneau de contrôle, le voyant indique la sélection effectuée. Pendant l'échauffement, les premier, deuxième et troisième secteurs de l'échelle lumineuse clignotent. Lorsque l'eau est chauffée à 45°C, le premier secteur s'allume en permanence et les deuxième et troisième secteurs de l'échelle lumineuse continuent à clignoter. Lorsque l'eau est chauffée à 60°C, le deuxième secteur d'allumera aussi en permanence, alors que le troisième secteur de l'échelle lumineuse continuera à clignoter. Lorsque la température de consigne /préréglée/ (75°C) est atteinte, toute l'échelle lumineuse s'allumera en permanence.
Mode ECO (mode d'autoformation)
Ce mode de fonctionnement est particulièrement adapté si vous avez des habitudes établies en matière de consommation d'eau chaude (par exemple si vous prenez un bain à peu près à la même heure chaque jour). Pour faire fonctionner le chauffe-eau en mode « Eco », appuyez sur la touche ▶ jusqu'à ce que le voyant ECO sur le panneau de contrôle apparaisse.
La première semaine au cours de laquelle l'appareil est formé conformément aux habitudes du ménage, l'eau est chauffée à 70°C. Après cette période, la valeur maximale du chauffage de l'eau est conforme aux besoins réels.
Pendant l'échauffement, toute l'échelle lumineuse clignote. Lorsque l'eau est chauffée à 45 °C, le premier secteur s'allume en permanence et les deuxième et le troisième secteurs de l'échelle lumineuse continuent à clignoter. Lorsque l'eau est chauffée à 60 °C, le deuxième secteur s'allume en permanence et le troisième secteur de l'échelle lumineuse continue de clignoter. Lorsque la température atteint 70 °C, l'échelle entière reste allumée en permanence.
En Mode « ECO », le chauffe-eau électrique développe son propre algorithme de fonctionnement afin de garantir une économie de coûts d'énergie, afin de réduire votre facture d'électricité, tout en maintenant le maximum de confort d'utilisation.
Attention! Le chauffe-eau électrique TESY que vous avez choisi est de classe d'efficacité énergétique maximale. La performance optimale de l'appareil est garantie uniquement lorsqu'il fonctionne en mode ECO «Eco Smart» qui permet de réaliser des économies d'énergie significatives.
Principle de fonctionnement : Après avoir choisi le Mode « Eco », l'appareil apprendra vos habitudes et élaborera un programme hebdomadaire vous fournissant la bonne quantité d'eau au bon moment, mais également générera des économies d'énergie et réduira votre facture d'électricité. Le principe de travail nécessite une période d'auto-apprentissage d'une semaine, à la suite de laquelle le Mode « Eco » reproduit automatiquement le cycle de travail appris et commence à accumuler des économies d'énergie sans perturber votre confort, calculé sur la base de vos habitudes étudiées. L'appareil enregistre vos habitudes et apprend par lui-même automatiquement et en permanence.
Si vous changez souvent vos habitudes, l'appareil n'est pas en mesure de vous fournir un algorithme tout à fait précis qui garantisse votre confort et vous fournisse de l'eau chaude au moment opportun.
Note : En cas de chutes dans le réseau électrique, l'appareil garde les réglages jusqu'à 12 heures.
Si vous devez chauffer l'eau une seule fois à la température maximale, avec le mode ECO activé, sélectionnez le mode 75 °C. Avec cette modification, l'algorithme ECO est enregistré. Lors du retour en mode ECO, le fonctionnement du chauffe-eau se poursuit conformément à l'algorithme élaboré.
- Fonction « Antigel »
La fonction « Antigel » est active dans le mode « Standby ».
Si vous envisagez de ne pas utiliser le chauffe-eau pendant une longue période, protégez son contenu du gel en appuyant sur le bouton ⏻ pour activer la fonction "Antigel", et dans ce cas le chauffe-eau maintiendra la température de l'eau à environ 10 °C.
IMPORTANT: L'alimentation électrique de l'appareil doit être assurée – l'appareil doit être branché au réseau électrique. La soupape de sécurité et la conduite qui la relie à l'appareil doivent être obligatoirement protégées contre le gel.
- Fonction « RETOUR DES RÉGLAGES D'USINE »
La fonction est active en mode «Stand by» (Veille). Pour retourner au paramètres d'usine appuyez simultanément sur les touches ⏻ et ▶ pour 10 secondes. Pendant ces 10 secondes, deux signaux sonores se font entendre. Le premier est le signale « test » et tous les touches sur le panneau vont s'allumer, après vous allez attendre le second signal indiquant le retour aux paramètres d'usine.
•Fonction « Anti-légionelle »
La basse température de l'eau dans le chauffe-eau crée un environnement favorable au développement de micro-organismes, et en particulier de la bactérie Légionelle, qui peut être extrêmement dangereuse pour l'organisme humain.
La fonction Anti-légionelle/Désinfectant est une fonction innovante qui s'active automatiquement afin de protéger le chauffe-eau des bactéries contenues dans l'eau chaude.
Si l'eau dans le chauffe-eau n'atteint pas 65 °C pendant 7 jours, la fonction Anti-légionelle s'active automatiquement. L'eau dans le chauffe-eau est chauffée à 65 °C et maintenue pendant 60 minutes.
4. Problèmes enregistrés
Lorsqu'un problème est détecté dans l'appareil, tous les symboles s'éteignent. Le symbole △ s'allume sur le panneau et commence à clignoter. Simultanément, le chauffe-eau de l'appareil s'éteint (l'appareil arrête de chauffer) et l'indicateur du mode de fonctionnement s'éteint. Différentes erreurs sont codées avec un nombre différent de clignotements du symbole (clignote N fois et s'éteint en 2 secondes).
Liste des erreurs et de leurs codes:
| Code de l'erreur Dénomination de l'erreur | |
| 1 clignotement erreur 1 Le capteur inférieur est interrompu | |
| 2 clignotements erreur 2 Le capteur inférieur a court-circuité | |
| 3 clignotements erreur 3 Le capteur supérieur est interrompu | |
| 4 clignotements erreur 4 Le capteur supérieur a court-circuité | |
| 5 clignotements erreur 5 Chauffe-eau branché à sec | |
| 6 clignotements erreur 6 Réglage de la date et de l'heure |
Attention! Lorsqu'un problème est détecté dans l'appareil "erreur 6": Consultez la liste et trouvez le réseau Wi-Fi de votre chauffe-eau: TCHxxxxxxxxx et effectuez la connexion.
Note: Si sur l'écran s'affiche le un des codes d'erreur de tableau ci-dessus veuillez contacter immédiatement une service agréé. Vous allez trouver la liste des services agréés sur la carte de garantie.
VIII. ENTRETIEN
Au cours de fonctionnement de votre chauffe-eau sur la surface de l'élément chauffant s'accumule du calcaire. Cela empêche l'échange de chaleur entre la résistance et l'eau. Le chauffe-eau commence à émettre un bruit spécifique (analogue à celui d'une bouilloire). La température sur la surface de la résistance se lève. Le thermostat de régulation se met en marche et s'éteint plus vite. Il est possible une activation «mensongère» de la protection thermique. Afin d'optimiser la vie de votre chauffe eau, le fabricant conseille de faire appel à un service agréé tous les deux ans pour effectuer l'entretien de routine de votre appareil. La garantie ne couvre pas cet entretien et il reste pour le compte du client. L'entretien de routine doit comprendre nettoyage et examen de l'anode (pour les chauffe-eaux avec un revêtement intérieur d'émail vitrifié) et s'il est nécessaire - son remplacement. Pour le nettoyage, utilisez un chiffon propre et légèrement humidifié. N'utiliser pas des produits abrasifs ni de solvants.
Le constructeur décline toute responsabilité en cas de dommages résultant d'un non respect de ces instructions.
